救护车音响电路(模拟电路)
总成绩：一、设计题目救护车音响电路二、设计任务设计一个救护车音响电路，并进行模拟仿真。
三、设计要求①采用两个555时基电路组成两个多谐振荡器。
②第一个时基电路产生低频振荡，振荡频率为0.9~14.4HZ，第二个时基电路产生振荡频率约为700HZ，使扬声器发出呜呜的声音。
③用示波器观察振荡波形。
④写出设计总结报告四、设计内容1.①采用两个555时基电路组成两个多谐振荡器。
②第一个时基电路产生低频振荡，振荡频率为0.9~14.4HZ，第二个时基电路产生振荡频率约为700HZ，使扬声器发出呜呜的声音。
2.电路原理图3.计算与仿真分析f =取C1=10uF，RA1=10k欧，RB1=5k欧取C2=0.1uF, RA2=10K欧，RB2=5K欧仿真：低频高频多谐振荡五、设计环境Proteus六、仪器设备及元器件EEL—69模拟、数字电子技术实验箱一台直流稳压电源一台双踪示波器一台数字万用表一块2个555芯片，两个10K欧电阻，两个5K欧电阻，一个10uF电容，一个0.1uF电容，一个100uF电容，一个扬声器，导线若干。
七、调试流程1．挑选芯片、电阻、电容等元件，并测量电阻实际阻值；2．连接电路，打开电源，听扬声器的发声情况；3．用示波器分别测量低频振荡电路和高频振荡电路的频率；4．调整各电阻阻值，各个振荡电路频率符合要求，并且扬声器发声合格；5．测量各个电阻的实际阻值，记录各元件参数振荡电路波形参数；6．关闭电源，整理实验台。
八、调试后实际参数及现象（1）．调试该电路时实际参数为：R1=9.826k欧，R2=4.5662k欧，R3=9.814k欧，R4=5.203k欧，低频振荡频率=6.172Hz高频振荡频率=884.9Hz符合实验要求（2）波形占空比对发声效果影响较大，适当增大占空比可以使发生效果更佳。
九、设计总结本设计使用两个555时基电路，第一个时基电路产生低频振荡，振荡频率为0.9~14.4HZ，第二个时基电路产生振荡频率约为700HZ，使扬声器发出呜呜的声音。
音响设计报告书范文
音响设计报告书范文摘要：本报告旨在设计一个高质量的音响系统，以满足用户的需求。
通过对音响系统的设计、组成部件、技术规格和预期效果的分析，我们提出了一个具有创新性的音响设计方案。
该方案采用了先进的技术和材料，以提供清晰、逼真的音效和出色的用户体验。
1.引言音响系统是一种重要的视听设备，它能够增强人们对音乐和电影的欣赏效果。
在这个数字化的时代，音响系统设计的要求越来越高。
因此，我们需要一个能够满足用户需求的先进音响系统设计。
2.设计方案基于用户需求和市场趋势，我们提出了以下音响系统设计方案：-喇叭：采用高保真扬声器单元，以提供清晰、准确的音效。
-放大器：选择功率稳定、音质优秀的功放，以确保音质细腻且动态范围广。
-信号处理器：使用先进的数字信号处理技术，以提供自然、立体声的音效。
-控制系统：采用智能控制系统，实现用户友好的操作和灵活性。
-声学环境：根据音响系统的安装位置和使用环境，进行声学调整和优化，以达到最佳音效效果。
3.设计细节-喇叭：选择具有高灵敏度和低失真的扬声器单元，配以定制的音箱箱体，以提供出色的音效。
-放大器：选择功率稳定的数字功放，具有高效的功耗比和低噪音输出。
-信号处理器：采用数字信号处理器，利用算法对音频信号进行处理和优化，以提供更加真实和立体的音效。
-控制系统：设计一个用户友好的控制界面，包括触摸屏、遥控器等，以实现方便的音响操作。
-声学环境：通过声音测试和分析，对音响系统的声音特性进行调整和优化，以适应不同的使用环境。
4.预期效果通过以上设计方案和细节的实施，我们预期音响系统将具有以下效果：-高质量的音效：音响系统将提供清晰、逼真的音效，使用户能够更好地欣赏音乐和电影。
-出色的用户体验：音响系统将提供简单、方便的操作方式和友好的用户界面，以实现出色的用户体验。
-耐用和高可靠性：该音响系统的设计采用了高品质的材料和先进的技术，以确保其耐久性和可靠性。
5.结论通过本报告，我们提出了一个具有创新性的音响设计方案，该方案将满足用户对高质量音效和出色用户体验的需求。

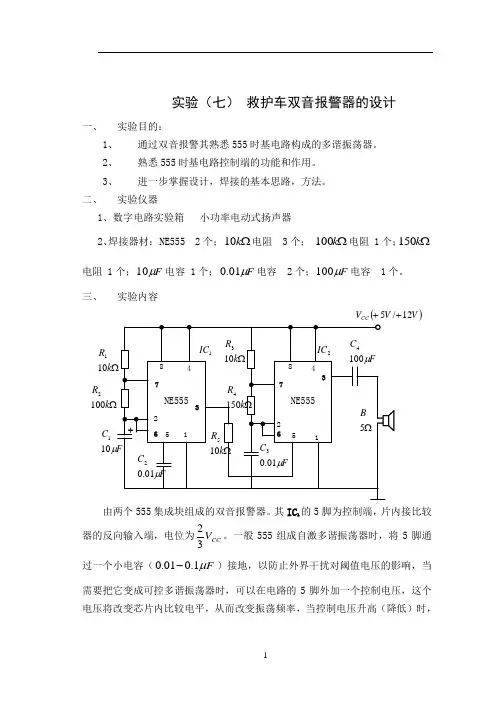

实验(七) 救护车双音报警器的设计
实验（七） 救护车双音报警器的设计一、 实验目的：1、 通过双音报警其熟悉555时基电路构成的多谐振荡器。
2、 熟悉555时基电路控制端的功能和作用。
3、进一步掌握设计，焊接的基本思路，方法。
二、 实验仪器1、数字电路实验箱 小功率电动式扬声器2、焊接器材： NE555 2个； Ωk 10电阻 3个；Ωk 100电阻 1个；Ωk 150电阻 1个；F μ10电容 1个；F μ01.0电容 2个；F μ100电容 1个。
三、 实验内容k R 101k R 1002C 101()V V V CC 12/5++由两个555集成块组成的双音报警器。
其IC 1的5脚为控制端，片内接比较器的反向输入端，电位为CC V 32。
一般555组成自激多谐振荡器时，将5脚通过一个小电容（0.010.1F μ-）接地，以防止外界干扰对阈值电压的影响，当需要把它变成可控多谐振荡器时，可以在电路的5脚外加一个控制电压，这个电压将改变芯片内比较电平，从而改变振荡频率，当控制电压升高（降低）时，振荡频率降低（升高），这就是控制电压对振荡信号频率的调制。
利用这种调制方法，可组成双音报警器。
IC1输出的方波信号，通过R5控制IC2的5脚电平。
IC1输出高电平时，IC2的振荡频率低；IC1输出低电平时，IC2振荡频率高，所以IC2的振荡频率被IC1输出电压调制为两种音频频率，是扬声器发出“滴，嘟，滴，嘟”的双音声响，与救护车鸣笛声相似，波形如图。
四、组装和调试按图组装电路，试听音响效果，听电路发出的声音是否接近生活实际中救护车的呼叫声，若电路不能正常工作，可取下电阻R5,接通电源，用示波器或扬声器来判断故障处在哪一级，也可去掉C4,试听音响效果。
