双极化天线

交叉极化鉴别率Cross-polar ratio ≥15dB@0o ≥10dB@+/-60o
上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon 15 dB
最大功率 Max power（W） 200
雷电保护Lightning protection 直流接地DC Ground
抱杆直径Pole diamete（mm） 35～50
天线罩材料Radome material UPVC
天线罩颜色Radome color 灰色Gray
机械可调倾角Mechanical tilt（°） 0～10
工作温度Working Temperatu（°c） -40～60
极限风速Rated Wind Velocit（m/s） 60
一，天线简介编辑
双极化天线是一种新型天线技术，组合了+45°和-45°两副极化方向相互正交的天线并同时工作在收发双工模式下，因此其最突出的优点是节省单个定向基站的天线数量；一般GSM数字移动通信网的定向基站（三扇区）要使用6根天线，每个扇形使用2根天线（空间分集，一发两收），如果使用双极化天线，每个扇形只需要1根天线；同时由于在双极化天线中，±45°的极化正交性可以保证+45°和-45°两副天线之间的隔离度满足互调对天线间隔离度的要求（≥30dB），因此双极化天线之间的空间间隔仅需20-30cm；另外，双极化天线具有电调天线的优点，在移动通信网中使用双极化天线同电调天线一样，可以降低呼损，减小干扰，提高全网的服务质量。如果使用双极化天线，由于双极化天线对架设安装要求不高，不需要征地建塔，只需要架一根直径20cm的铁柱，将双极化天线按相应覆盖方向固定在铁柱上即可，从而节省基建投资，同时使基站布局更加合理，基站站址的选定更加容易。

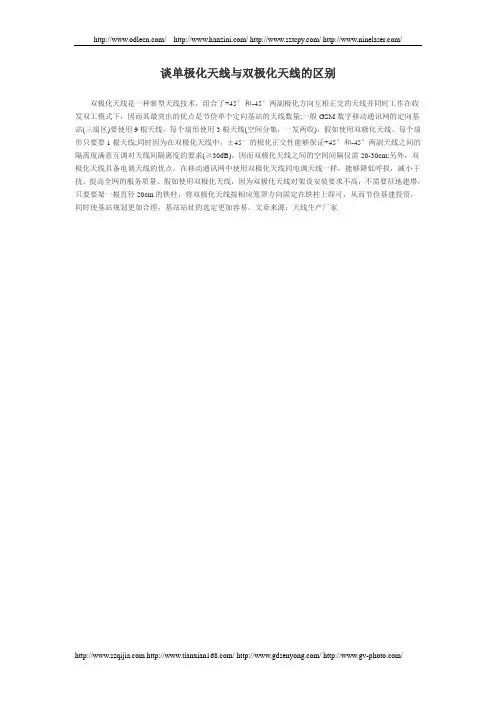

天线生产厂家谈单极化天线与双极化天线的区别

/ / / /
谈单极化天线与双极化天线的区别
双极化天线是一种新型天线技术，组合了+45°和-45°两副极化方向互相正交的天线并同时工作在收发双工模式下，因而其最突出的优点是节俭单个定向基站的天线数量;一般GSM数字移动通讯网的定向基站(三扇区)要使用9根天线，每个扇形使用3根天线(空间分集，一发两收)，假如使用双极化天线，每个扇形只要要1根天线;同时因为在双极化天线中，±45°的极化正交性能够保证+45°和-45°两副天线之间的隔离度满意互调对天线间隔离度的要求(≥30dB)，因而双极化天线之间的空间间隔仅需20-30cm;另外，双极化天线具备电调天线的优点，在移动通讯网中使用双极化天线同电调天线一样，能够降低呼损，减小干扰，提高全网的服务质量。

假如使用双极化天线，因为双极化天线对架设安装要求不高，不需要征地建塔，只要要架一根直径20cm的铁柱，将双极化天线按相应笼罩方向固定在铁柱上即可，从而节俭基建投资，同时使基站规划更加合理，基站站址的选定更加容易。

文章来源：天线生产厂家
/ / /。

双极化天线

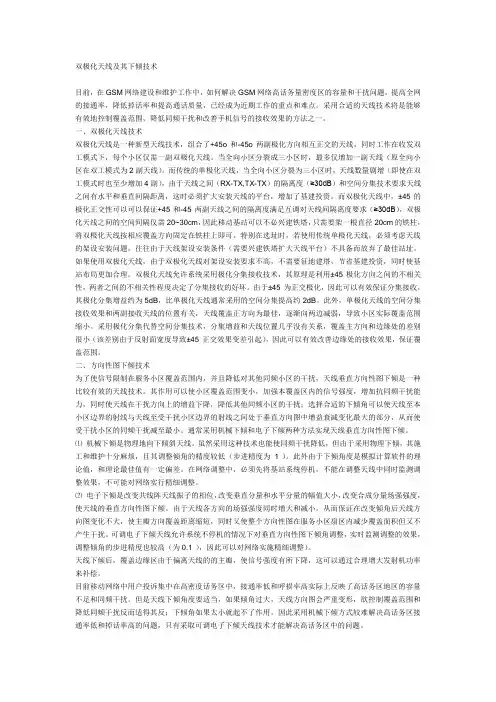

双极化天线及其下倾技术目前，在GSM网络建设和维护工作中，如何解决GSM网络高话务量密度区的容量和干扰问题，提高全网的接通率，降低掉话率和提高通话质量，已经成为近期工作的重点和难点。

采用合适的天线技术将是能够有效地控制覆盖范围，降低同频干扰和改善手机信号的接收效果的方法之一。

一、双极化天线技术双极化天线是一种新型天线技术，组合了+45o和-45o两副极化方向相互正交的天线，同时工作在收发双工模式下，每个小区仅需一副双极化天线。

当全向小区分裂成三小区时，最多仅增加一副天线（原全向小区在双工模式为2副天线）。

而传统的单极化天线，当全向小区分裂为三小区时，天线数量剧增（即使在双工模式时也至少增加4副），由于天线之间（RX-TX,TX-TX）的隔离度（≥30dB）和空间分集技术要求天线之间有水平和垂直间隔距离，这时必须扩大安装天线的平台，增加了基建投资。

而双极化天线中，±45°的极化正交性可以可以保证+45°和-45°两副天线之间的隔离度满足互调对天线间隔离度要求（≥30dB），双极化天线之间的空间间隔仅需20~30cm，因此移动基站可以不必兴建铁塔，只需要架一根直径20cm的铁柱，将双极化天线按相应覆盖方向固定在铁柱上即可。

特别在选址时，若使用传统单极化天线，必须考虑天线的架设安装问题，往往由于天线架设安装条件（需要兴建铁塔扩大天线平台）不具备而放弃了最佳站址。

如果使用双极化天线，由于双极化天线对架设安装要求不高，不需要征地建塔，节省基建投资，同时使基站布局更加合理。

双极化天线允许系统采用极化分集接收技术，其原理是利用±45°极化方向之间的不相关性，两者之间的不相关性程度决定了分集接收的好坏。

由于±45°为正交极化，因此可以有效保证分集接收，其极化分集增益约为5dB，比单极化天线通常采用的空间分集提高约2dB。

此外，单极化天线的空间分集接收效果和两副接收天线的位置有关，天线覆盖正方向为最佳，逐渐向两边减弱，导致小区实际覆盖范围缩小。

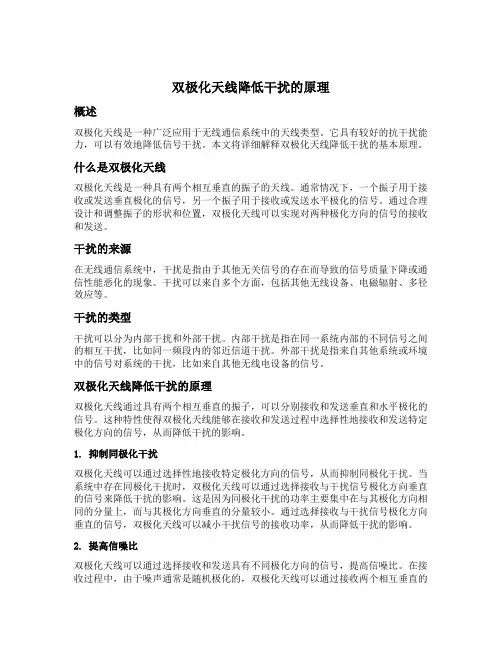

双极化天线降低干扰的原理

双极化天线降低干扰的原理概述双极化天线是一种广泛应用于无线通信系统中的天线类型。

它具有较好的抗干扰能力，可以有效地降低信号干扰。

本文将详细解释双极化天线降低干扰的基本原理。

什么是双极化天线双极化天线是一种具有两个相互垂直的振子的天线。

通常情况下，一个振子用于接收或发送垂直极化的信号，另一个振子用于接收或发送水平极化的信号。

通过合理设计和调整振子的形状和位置，双极化天线可以实现对两种极化方向的信号的接收和发送。

干扰的来源在无线通信系统中，干扰是指由于其他无关信号的存在而导致的信号质量下降或通信性能恶化的现象。

干扰可以来自多个方面，包括其他无线设备、电磁辐射、多径效应等。

干扰的类型干扰可以分为内部干扰和外部干扰。

内部干扰是指在同一系统内部的不同信号之间的相互干扰，比如同一频段内的邻近信道干扰。

外部干扰是指来自其他系统或环境中的信号对系统的干扰，比如来自其他无线电设备的信号。

双极化天线降低干扰的原理双极化天线通过具有两个相互垂直的振子，可以分别接收和发送垂直和水平极化的信号。

这种特性使得双极化天线能够在接收和发送过程中选择性地接收和发送特定极化方向的信号，从而降低干扰的影响。

1. 抑制同极化干扰双极化天线可以通过选择性地接收特定极化方向的信号，从而抑制同极化干扰。

当系统中存在同极化干扰时，双极化天线可以通过选择接收与干扰信号极化方向垂直的信号来降低干扰的影响。

这是因为同极化干扰的功率主要集中在与其极化方向相同的分量上，而与其极化方向垂直的分量较小。

通过选择接收与干扰信号极化方向垂直的信号，双极化天线可以减小干扰信号的接收功率，从而降低干扰的影响。

2. 提高信噪比双极化天线可以通过选择接收和发送具有不同极化方向的信号，提高信噪比。

在接收过程中，由于噪声通常是随机极化的，双极化天线可以通过接收两个相互垂直的极化分量，并将其合并以提高信号与噪声的比例，从而提高信噪比。

在发送过程中，双极化天线可以将信号分成两个相互垂直的极化分量发送，从而使得接收端可以选择性地接收特定极化方向的信号，提高信噪比。

双极化天线

双极化天线1. 介绍天线是无线通信系统中的重要组成部分，其主要任务是将电磁能转化为无线电波或将无线电波转化为电磁能。

双极化天线是一种特殊的天线设计，可同时发射和接收水平和垂直方向上的无线电波。

本文将介绍双极化天线的工作原理、应用领域以及优缺点。

2. 工作原理双极化天线通过合理设计其电路结构和辐射元件，实现对不同方向的无线电波的发射和接收。

其基本原理是通过在天线上设置两根正交的辐射元件，分别负责水平和垂直方向上的信号传输。

这样，双极化天线不仅可以实现全向传输，同时也能更好地适应不同地理环境和信号传输需求。

3. 应用领域双极化天线广泛应用于无线通信系统中，包括移动通信、卫星通信、无线局域网等。

具体应用领域如下：3.1 移动通信移动通信是双极化天线的主要应用领域之一。

在移动通信系统中，双极化天线能够同时发射和接收水平和垂直方向上的信号，提供更加稳定和可靠的通信质量。

同时，双极化天线还可以在不同频段进行信号的传输，适应不同的通信标准和频段要求。

3.2 卫星通信卫星通信是另一个重要的应用领域。

在卫星通信系统中，双极化天线被广泛用于地面站点和卫星之间的通信连接。

通过使用双极化天线，可以实现不同极化方向下的信号传输，提高信号接收的稳定性和可靠性。

3.3 无线局域网双极化天线在无线局域网中也有广泛应用。

无线局域网系统中需要在有限的频谱资源下实现高速的无线数据传输。

通过使用双极化天线，可以有效地减少干扰，提高系统的数据传输速率和抗干扰性能。

4. 优缺点双极化天线的优点如下：•可同时发射和接收水平和垂直方向上的信号，提供更好的通信质量。

•适应不同地理环境和信号传输要求，具有更好的通用性和灵活性。

•能够减少干扰，提高系统的抗干扰性能。

然而，双极化天线也存在以下缺点：•设计复杂，制造成本较高。

•需要更多的天线空间。

•需要精确的定位和调整，以确保其性能。

5. 结论双极化天线是一种重要的天线设计，可同时发射和接收水平和垂直方向上的信号。

室内双极化吸顶天线

5
各厂家双极化吸顶天线高度对比
6
各厂家双极化吸顶天线高度对比
7
各厂家双极化吸顶天线关键参数对比
天线厂家
TY天线
HX天线
JX天线
YH天线
MM天线
隔离度(dB) 高频方向图圆度(dB) 三阶互调 (2×33dBm) 高度（mm）直径（mm）
28 ± 2 -110dBc 67 178
20 ± 3 -107dBc 120 195
20 ± 3 -107dBc 108 178
20 ± 4 -107dBc 108 1பைடு நூலகம்5
20 ± 3 -107dBc 90 185
8
（新小型美化）室分双极化天线产品介绍
一、TY-1228022A双极化全向吸顶天线技术指标
型号（Mode No.）工作频段（MHz）极化方式（V垂直， H水平）平均增益 (dBi) 方向图圆度 (dB) 垂直面半功率波束宽度（°）交叉极化比（dB）极化隔离度(dB) 电压驻波比平均功率容限(W) 三阶互调 (2×33dBm) 接口型号尺寸（mm） 880-960 V 1.5 ±2.0 85 / ≥20 ≤1.5 50 ≤-107 1710-1850 V 3 ±2.0 55 / ≥20 ≤1.5 50 ≤-107 1880-1920 H/V 2.5（H） /3.5（V） HY-1228022A 2010-2170 H/V 2.5（H）/3.5 （V） 2300-2400 H/V 2.5（H）/3.5 （V） ±2.5（H/V） 55 ≥10 ≥28 ≤1.5 50 / 2400-2500 H/V 2.5（H）/3.5 （V） ±2.5（H/V） 55 ≥15 ≥28 ≤1.5 50 / 2500-2690 V 3.5 ±2.5 45 / ≥20 ≤1.5 50 /

双极化全向天线的制作方法 -回复

双极化全向天线的制作方法-回复制作双极化全向天线（1500-2000字）导论：天线是我们日常生活中经常使用的设备之一，它可以接收或发送无线电信号。

双极化全向天线是一种特殊类型的天线，它可以同时接收或发送两种不同方向的电磁波。

本文将一步一步地介绍制作双极化全向天线的方法。

第一步：准备所需材料制作双极化全向天线所需材料如下：1. 尼龙线或铜线；2. 板状或棍状绝缘材料（如木板或塑料板）；3. 尼龙绳；4. 电线；5. 螺栓和螺母。

第二步：制作天线的主体结构1. 根据所需的天线大小，将木板或塑料板切割成一个正方形或矩形形状，作为天线的基座；2. 在基座上钻孔，以便固定尼龙线或铜线。

孔的位置应尽量靠近基座的中心；3. 将尼龙线或铜线穿过孔，确保线的两边留有足够的长度以稍后连接电线。

第三步：连接电线并固定天线1. 将电线的一端插入一个小的孔中，然后将电线的另一端固定到尼龙线或铜线的一侧。

这个连接应该是牢固的，并且电线应该与尼龙线或铜线紧密地接触；2. 使用绝缘胶带将电线与尼龙线或铜线固定在一起，确保他们不会松动；3. 使用螺栓和螺母来固定尼龙线或铜线在基座上。

第四步：安装尼龙绳和连接电缆1. 在基座的两个对角处钻孔，通过穿过尼龙绳，将其固定在中心孔位的两侧；2. 使用电缆连接对装置的期望方向，确保良好的电气连接。

第五步：测试和调整天线1. 将制作好的双极化全向天线连接到无线电设备上；2. 在不同方向上测试天线的接收和发送效果，记录信号的强度和质量；3. 根据测试结果调整天线的方向和位置，找到最佳的接收和发送效果；4. 如果有必要，可以尝试不同长度的尼龙线或铜线来优化天线的性能。

结论：通过按照以上步骤制作双极化全向天线，我们可以获得一种能够同时接收和发送两种不同方向的电磁波的设备。

这种天线的制作过程相对简单，所需材料也比较常见。

制作完成后，我们可以通过测试和调整来优化天线的性能，以满足不同的通信需求。

希望这篇文章能帮助你了解双极化全向天线的制作方法。

双极化天线和单极化天线的区别

双极化天线和单极化天线的区别
垂直单极化天线与双极化天线的比较：从发射的角度来看，由于垂直于地面的手机更容易与垂直极化信号匹配，因此垂直单极化天线会比其他非垂直极化天线的覆盖效果要好一些。

特别是在开阔的山区和平原农村就更明显。

实验证明，在开阔地区的山区或平原农村，垂直极化天线的覆盖效果比双极化（±45°）天线更好。

但在城区由于建筑物林立，电磁波经过建筑物表面的多次反射、建筑物内外的金属体和金属氧化膜玻璃都很容易使极化发生旋转，因此无论是垂直极化还是±45°极化天线在覆盖能力上没有多大区别。

从接收的角度来看，由于垂直极化天线要用两根天线才能实现分集接收，而双极化天线只要一根就可以实现分集接收，因此单极化天线需要更多的安装空间，且在以后的维护工作方面要比双极化天线要大。

另外空间分集与极化分集增益差别不大。

从天线尺寸方面来说由于双极化天线中不同极化方向的振子即使交叠在一起也可保证有足够的隔离度，因此双极化天线的尺寸不会比单极化天线更大。

双极化天线水平极化原理

双极化天线水平极化原理
双极化天线是一种常见的天线类型，其工作原理是基于电磁波的双极化特性。

在无线通信中，天线是将电信号转换为无线电波并将其传输到接收器的重要组成部分。

双极化天线的水平极化原理是指天线的电场方向与地面平行，这种天线可以在水平方向上传输电磁波。

双极化天线的水平极化原理是基于电磁波的双极化特性。

电磁波是由电场和磁场交替变化而形成的，其方向可以垂直于传播方向或平行于传播方向。

当电磁波的电场方向与地面平行时，我们称其为水平极化。

这种极化方式可以在水平方向上传输电磁波，因此在无线通信中非常常见。

双极化天线是一种可以同时传输水平和垂直极化电磁波的天线。

这种天线通常由两个相互垂直的天线元件组成，一个用于传输水平极化电磁波，另一个用于传输垂直极化电磁波。

这种设计可以提高天线的灵敏度和接收范围，使其在不同的环境中都能够有效地工作。

在实际应用中，双极化天线的水平极化原理可以用于许多不同的场景。

例如，在城市中，建筑物和其他障碍物可能会干扰无线信号的传输。

使用双极化天线可以减少这种干扰，提高信号的质量和可靠性。

此外，双极化天线还可以用于卫星通信、雷达系统和其他无线通信应用中。

双极化天线的水平极化原理是一种非常重要的天线设计原理。

它可
以提高天线的灵敏度和接收范围，使其在不同的环境中都能够有效地工作。

在未来，随着无线通信技术的不断发展，双极化天线将继续发挥重要作用，为人们提供更加可靠和高效的通信服务。
