输电线路基础规范
110～750kV架空输电线路设计规范
110～750kV架空输电线路设计规范1 总则1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规范。
1.0.2 本规范适用于交流 110～750kV 架空输电线路的设计，其中交流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。
1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。
1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。
1.0.5 本规范规定了110kV～750kV架空输电线路设计的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。
1.0.6 架空输电线路设计，除应执行本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。
2.1.2 弱电线路 telecommunication line指各种电信号通信线路。
2.1.3 大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐张段。
2.1.4 轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。
2.1.5 基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。
dlt5219-2023架空输电线路基础设计规程 pdf
dlt5219-2023架空输电线路基础设计规程pdf1. 引言1.1 概述本文是关于dlt5219-2023架空输电线路基础设计规程的长文，旨在对该规程进行全面介绍和分析。
架空输电线路作为电力传输的重要组成部分，其基础设计至关重要。
而dlt5219-2023架空输电线路基础设计规程则是针对我国当前的电力发展需求及相关技术标准制定的一项指导性文件。
1.2 文章结构本文共分为五个主要部分，即引言、dlt5219-2023架空输电线路基础设计规程概述、架空输电线路基础设计规程的关键要点、实际案例分析及应用展望、结论与建议。
每个部分包含了若干小节，文章结构清晰明了，以便读者更好地理解和掌握相关内容。
1.3 目的本文的目的是通过对dlt5219-2023架空输电线路基础设计规程进行系统性解读和评析，进一步加深对该规程的理解和应用。
通过分析规程背景、内容概要和重要性，并探讨安全性考量、抗风荷载设计以及地质条件评估等关键要点，以及实际案例分析和应用展望，旨在为读者提供有关架空输电线路基础设计规程的全面指导和相关知识。
通过本文的撰写，我们希望能够进一步推动dlt5219-2023架空输电线路基础设计规程的应用与发展，提高我国架空输电线路基础设计水平，确保电力传输系统的稳定运行和安全可靠。
2. dlt5219-2023架空输电线路基础设计规程概述2.1 规程背景dlt5219-2023架空输电线路基础设计规程是针对架空输电线路的基础设计而制定的国家标准。
随着能源需求的不断增长，架空输电线路被广泛建设和应用于电力传输领域。
为保证架空输电线路在各种复杂环境下运行的安全性和可靠性，制定一套详细的基础设计规程显得尤为重要。
2.2 内容概要dlt5219-2023架空输电线路基础设计规程主要包含了以下内容：地质条件评估、抗风荷载设计、安全性考量等关键要点。
这些要点将在后续章节中详细介绍与分析。
2.3 重要性分析该规程的制定对于确保架空输电线路工程建设质量、提高抗灾能力、优化投资效益具有重要意义。
架空输电线路基础设计规程新版修订
架空输电线路基础设计规程新版修订下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!新版架空输电线路基础设计规程的深度解析与修订要点随着科技的快速发展和电力行业的日益进步，架空输电线路的基础设计规程也需要不断更新以适应新的挑战和需求。

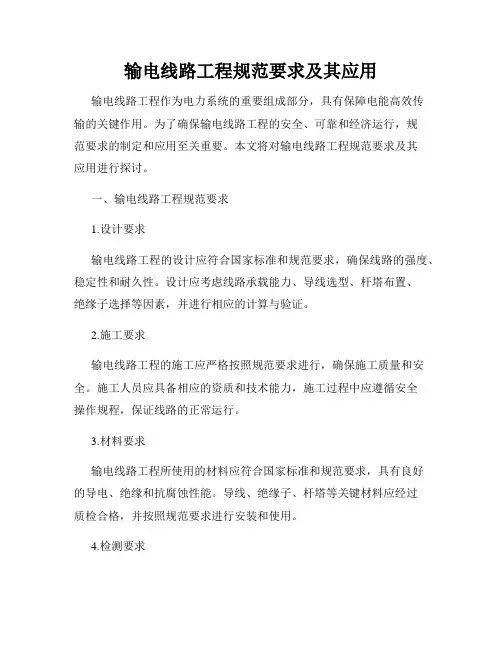

输电线路工程规范要求及其应用
输电线路工程规范要求及其应用输电线路工程作为电力系统的重要组成部分，具有保障电能高效传输的关键作用。
为了确保输电线路工程的安全、可靠和经济运行，规范要求的制定和应用至关重要。
本文将对输电线路工程规范要求及其应用进行探讨。
一、输电线路工程规范要求1.设计要求输电线路工程的设计应符合国家标准和规范要求，确保线路的强度、稳定性和耐久性。
设计应考虑线路承载能力、导线选型、杆塔布置、绝缘子选择等因素，并进行相应的计算与验证。
2.施工要求输电线路工程的施工应严格按照规范要求进行，确保施工质量和安全。
施工人员应具备相应的资质和技术能力，施工过程中应遵循安全操作规程，保证线路的正常运行。
3.材料要求输电线路工程所使用的材料应符合国家标准和规范要求，具有良好的导电、绝缘和抗腐蚀性能。
导线、绝缘子、杆塔等关键材料应经过质检合格，并按照规范要求进行安装和使用。
4.检测要求输电线路工程的检测应包括施工前、施工中和竣工后的多个环节。
检测内容包括线路的电气性能、接地电阻、绝缘电阻、杆塔垂直度等指标的检测，以确保线路符合规范要求并具备良好的工作状态。
二、输电线路工程规范应用1.保证线路安全运行严格遵守输电线路工程规范要求，可以确保线路的稳定性和安全性，预防事故的发生。
合理的设计和施工措施，能有效减少线路的故障率和停运时间，保障电力供应的连续性。
2.提高工程质量规范要求可以统一施工标准和流程，确保工程质量的高标准。
材料的合理选择和安装使用，能够提高线路的使用寿命和可靠性，减少维修和更换的频率，降低维护成本。
3.促进行业发展遵守规范要求可以促进输电线路工程的标准化和规范化，推动行业技术和管理水平的提升。
规范的应用可以提高工程效率，节约资源，减少能源损耗，推动输电线路工程向智能化、无人化方向发展。
4.提升社会效益符合规范要求的输电线路工程，能够提高电力系统的供应能力和稳定性，满足经济社会发展对电能的需求。
规范的应用也能减少环境污染和能源浪费，推动可持续能源发展，促进生态文明建设。

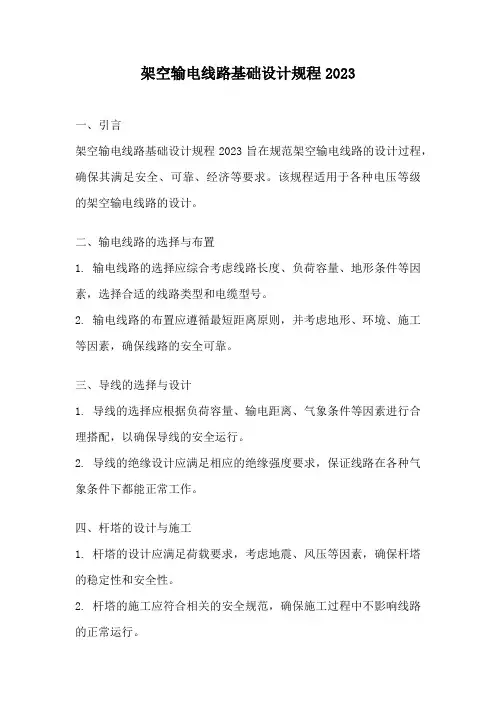

架空输电线路基础设计规程2023
架空输电线路基础设计规程2023一、引言架空输电线路基础设计规程2023旨在规范架空输电线路的设计过程，确保其满足安全、可靠、经济等要求。
该规程适用于各种电压等级的架空输电线路的设计。
二、输电线路的选择与布置1. 输电线路的选择应综合考虑线路长度、负荷容量、地形条件等因素，选择合适的线路类型和电缆型号。
2. 输电线路的布置应遵循最短距离原则，并考虑地形、环境、施工等因素，确保线路的安全可靠。
三、导线的选择与设计1. 导线的选择应根据负荷容量、输电距离、气象条件等因素进行合理搭配，以确保导线的安全运行。
2. 导线的绝缘设计应满足相应的绝缘强度要求，保证线路在各种气象条件下都能正常工作。
四、杆塔的设计与施工1. 杆塔的设计应满足荷载要求，考虑地震、风压等因素，确保杆塔的稳定性和安全性。
2. 杆塔的施工应符合相关的安全规范，确保施工过程中不影响线路的正常运行。
五、线路的地线设计1. 线路的地线设计应满足保护接地的要求，减少因雷击等因素引起的故障。
2. 地线的敷设应符合要求，保证接地电阻的稳定性和可靠性。
六、绝缘子的选择与布置1. 绝缘子的选择应考虑电压等级、污秽等级等因素，确保绝缘子的绝缘性能满足要求。
2. 绝缘子的布置应遵循电场强度均匀分布原则，减少因电压过高引起的击穿故障。
七、设备的选型与配置1. 设备的选型应根据电流容量、短路电流等因素进行合理选择，以确保设备的安全运行。
2. 设备的配置应满足系统的运行要求，保证系统的可靠性和稳定性。
八、综合布线与防雷设计1. 综合布线应考虑线路的走向、绝缘子串型、相序等因素，确保线路的正常运行。
2. 防雷设计应满足相关的防雷要求，减少因雷击引起的故障。
九、附录附录中提供了一些典型线路的设计示例，供设计人员参考。
结语：架空输电线路基础设计规程2023的制定对于确保输电线路的安全运行和可靠性具有重要意义。
本文对规程中的关键内容进行了探讨，希望能对相关人员在实际设计中提供一定的参考和指导。
电力工程中的输电线路设计与施工规范
电力工程中的输电线路设计与施工规范电力工程中的输电线路设计和施工规范对于确保电力传输的安全性和可靠性至关重要。
本文将探讨输电线路设计和施工规范的相关要点，其中包括线路选址、材料与设备选择、电气调试及施工管理等内容。
一、选址与环境评估在进行输电线路设计前，必须进行合适的选址与环境评估。
选址应根据输电需求、地形地貌、土地利用及环境保护等因素进行综合考虑。
同时，需要进行环境评估，确保线路建设与当地环境的协调与保护。
二、线路参数设计输电线路参数设计是确保电力传输效率和线路安全的重要环节。
在设计过程中，应根据电流负荷、输电距离和杆塔结构等因素，合理选择导线截面、杆塔距离和绝缘等级。
此外，还需要考虑电缆敷设和接地设计等相关问题。
三、材料与设备选择在输电线路设计和施工过程中，材料和设备的选择对于线路的耐候性和使用寿命至关重要。
合理选择导线、绝缘子、杆塔、地线等材料，并保证其符合国家标准和相应的技术规范。
此外，所选设备应具备可靠性高、运维成本低等特点。
四、电气调试电气调试是确保输电线路安全运行的重要环节。
在进行电气调试时，需要做到逐级投运、监测数据采集和故障定位等。
通过逐级投运和监测数据采集，可以保证线路的正常运行和异常故障的及时处理。
同时，故障定位技术的应用可以大大缩短故障恢复时间。
五、施工管理施工管理对于确保输电线路的质量和工期具有重要影响。
在施工管理中，应合理安排施工队伍，确保施工人员的技术水平和素质，严格遵守施工规范和安全操作规程。
此外，严格质量检验和监督管理对保证施工质量至关重要，可以通过抽查、监控系统等手段进行。
六、安全与环保措施在输电线路设计和施工过程中，安全和环保是核心关注的问题。
必须根据相关法规和规范要求，采取安全防护措施，包括人员安全、设备安全和施工现场防护等方面。
同时，还需严格遵守环保要求，保护生态环境，防止对周边土地、水资源和生物群落等造成污染和破坏。
综上所述，电力工程中的输电线路设计与施工规范是保证电力传输安全和可靠性的基础。
架空输电线路基础设计规程2023
架空输电线路基础设计规程2023一、引言架空输电线路基础设计规程2023是国家电力公司制定的一项重要技术标准，旨在规范架空输电线路的基础设计工作，确保输电线路的安全可靠运行。
本规程适用于输电线路的新建、改扩建项目，对于提高电网的供电能力、降低输电线路的故障率具有重要意义。
二、设计原则1. 安全可靠：设计应遵循“安全第一，可靠为本”的原则，确保输电线路在各种恶劣环境和极端天气条件下正常运行。
2. 经济合理：设计应考虑成本效益，合理配置线路参数和设备，以降低建设和运维成本，同时提高输电线路的经济效益。
3. 环境友好：设计应注重环保要求，选择材料和技术，减少对自然环境的影响，降低线路的电磁辐射和噪音污染。
三、设计要求1. 电气参数：设计应根据输电线路所处地理环境、负载情况和供电要求确定合适的电气参数，包括电压等级、电流容量、线路距离等。
2. 杆塔结构：设计应根据线路的电气参数和地理条件确定合适的杆塔结构，包括杆塔高度、杆塔类型、杆塔间距等。
3. 导线选择：设计应根据电流容量、输电距离等因素选择合适的导线类型和规格，并考虑导线的机械强度、电气性能和抗风振性能。
4. 绝缘选择：设计应根据线路电压等级和环境条件选择合适的绝缘子类型和串联数目，保证线路的绝缘性能和可靠性。
5. 接地系统：设计应合理布置接地系统，确保线路的接地电阻满足要求，保证线路的安全运行。
6. 防雷保护：设计应考虑线路的防雷保护措施，包括合理设置避雷器、接地引下线和接地装置，降低雷击造成的损害风险。
7. 路由选择：设计应根据地理条件、土质情况和环境保护要求选择合适的线路路由，避免对地理环境和生态环境的破坏。
四、设计流程1. 方案设计：根据输电线路的要求和技术标准，制定初步设计方案，包括线路走向、杆塔布置、导线规格等。
2. 参数计算：根据设计方案，进行电气参数计算和结构强度计算，确定线路的电气参数和杆塔结构。
3. 材料选择：根据设计要求和技术标准，选择合适的导线、绝缘子、杆塔等材料，并进行材料性能测试和质量检验。
dlt 5219-2023 架空输电线路基础设计规程
dlt 5219-2023 架空输电线路基础设计规程《DL/T 5219-2023架空输电线路基础设计规程》是中国电力企业用于架空输电线路基础设计的国家标准。
本规程以确保线路基础的安全可靠运行为目的，规定了设计、施工和验收阶段的基础设计要求和技术要求。
本文将以简体中文撰写，旨在详细介绍该规程的主要内容。
《DL/T 5219-2023架空输电线路基础设计规程》共分为9个章节，主要包括：前言、范围、规范性引用、术语和定义、设计要求、基础类型与计算、施工准备、施工组织与程序以及验收规定。
第一章前言对规程的背景、目的、适用范围和引用文件进行了概述，明确了规程的地位和应用范围。
第二章规范性引用列举了规程中引用的相关文件和国家标准，为读者提供了进一步了解相关规定的依据。
第三章术语和定义对规范中使用的术语和定义进行了解释和说明，为读者理解和应用规程提供了便利。
第四章设计要求是规程的核心内容，包括了基础设计的一般原则，包括承载力设计、稳定性设计、排水设计、抗浮设计等主要方面。
第五章基础类型与计算介绍了常见的线路基础类型，包括锚杆基础、台阶基础、筏板基础等，并规定了各种基础类型的设计计算要求和方法。
第六章施工准备重点介绍了基础施工前的准备工作，包括勘察设计、材料和工具准备等方面。
第七章施工组织与程序规定了基础施工过程中的组织和程序要求，包括施工现场的安全措施、施工队伍的组织、基础施工的顺序和要点等。
第八章验收规定明确了基础施工后的验收程序和验收标准，确保基础质量符合设计要求。
《DL/T 5219-2023架空输电线路基础设计规程》的出台对于提高架空输电线路基础设计质量、确保线路安全运行具有重要意义。
通过严格遵守本规程的要求，可以规范工程设计和施工行为，提高基础设计的可靠性和运行安全性。
总之，《DL/T 5219-2023架空输电线路基础设计规程》的发布填补了我国在架空输电线路基础设计领域的标准空白，为我国电力企业提供了一份权威可依据的技术规范，对于促进电力事业的科学发展、保障电力供应的安全稳定具有重要意义。
输电线路设计规范
输电线路设计规范输电线路设计规范是指为了保证输电线路的安全、可靠、经济运行，对输电线路设计所需要遵循的一系列规定和标准。
以下是一份关于输电线路设计规范的建议，供参考。
1. 设计准则- 符合国家电网公司的有关规定和标准要求。
- 尽可能减少线路的地表占用面积和对环境的影响。
- 考虑未来负荷增长和系统发展的潜在需要，确保应有的冗余容量。
- 考虑线路投资和运行成本，力争在设计中寻求经济的平衡。
2. 线路布置- 选取合适的输电线路的走向、类型和架设方式。
- 考虑地形、土壤条件、土质、气候等因素，确保线路的稳定性。
- 避免敏感地区和可能受到自然灾害影响的地区。
3. 导线选择- 根据负荷电流和输电距离确定导线的截面积和类型。
- 导线的选择应考虑线路的负荷率、线路损耗、过短路能力和环境适应性等因素。
4. 杆塔设计- 杆塔的选择和布置应满足线路电气参数、线路形象、地形条件、地震和风荷载等要求。
- 确保杆塔的稳定性和可靠性，避免因杆塔倒塌而造成的事故。
5. 地线设计- 地线的布置和设计要符合相关的规范和标准要求。
- 地线的选取和铺设应考虑地质条件、距离以及缺陷电流等因素。
6. 绝缘和接地设计- 确保输电线路的绝缘和接地设计符合相关的规范和标准要求。
- 绝缘子的选用应满足电气参数、环境适应性、杆塔结构和造价等因素。
7. 加固设计- 考虑线路所处地区的风荷载、冰荷载和地震荷载等因素，确保线路的稳定性。
- 对于需要加固的杆塔和线路段，进行必要的加固措施。
8. 防雷和灭弧设计- 根据线路所在地的闪电活动情况，选取合适的防雷和灭弧措施。
- 防雷和灭弧设施的设计应满足相关的规范和标准要求。
9. 环境保护和安全设计- 设计中应考虑对环境的保护，尽可能减少线路对自然景观的破坏。
- 确保输电线路的安全，并采取必要的措施防止触电、火灾等事故发生。
10. 文件和报告- 设计人员应将相关的设计文件和报告按照相关规定进行编写和归档。
以上是关于输电线路设计规范的一些建议，这些规范对于确保输电线路的安全、可靠和经济运行起到至关重要的作用。
110～750kV架空输电线路设计规范标准[详]
![110～750kV架空输电线路设计规范标准[详]](https://img.taocdn.com/s3/m/5ab0f85a4431b90d6c85c7f3.png)
110～750kV架空输电线路设计规1 总则1.0.1 为了在交流 110～750kV 架空输电线路的设计中贯彻国家的基本建设方针和技术经济政策，做到安全可靠、先进适用、经济合理、资源节约、环境友好，制定本规。
1.0.2 本规适用于交流 110～750kV 架空输电线路的设计，其流110kV～550kV使用单回、同塔双回及同塔多回输电线路设计，交流750kV适用于单回输电线路设计。
1.0.3 架空输电线路设计，应从实际出发，结合地区特点，积极采用新技术、新工艺、新设备、新材料，推广采用节能、降耗、环保的先进技术和产品。
1.0.4 对重要线路和特殊区段线路宜采取适当加强措施，提高线路安全水平。
1.0.5 本规规定了110kV～750kV架空输电线路设计的基本要求，当本规与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。
1.0.6 架空输电线路设计，除应执行本规的规定外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1 架空输电线路 overhead transmission line用绝缘子和杆塔将导线架设于地面上的电力线路。
2.1.2 弱电线路 telecommunication line指各种电信号通信线路。
2.1.3 大跨越 large crossing线路跨越通航江河、湖泊或海峡等，因档距较大(在1000m以上)或杆塔较高(在100m以上)，导线选型或杆塔设计需特殊考虑，且发生故障时严重影响航运或修复特别困难的耐段。
2.1.4 轻、中、重冰区 light/medium/heavy icing area设计覆冰厚度为10mm及以下的地区为轻冰区，设计覆冰厚度大于10mm小于20mm地区为中冰区，设计冰厚为20mm及以上的地区为重冰区。
2.1.5 基本风速 reference wind speed按当地空旷平坦地面上10m高度处10min时距，平均的年最大风速观测数据，经概率统计得出50（30）年一遇最大值后确定的风速。
110kv~750kv架空输电线路设计规范(gb 50545-) 强制性条文 word整理版
110kv~750kv架空输电线路设计规范(gb50545-) 强制性条文 word整理版GB -2010 110KV~750KV架空输电线路设计规范强制性条文第5.0.4条：海拔不超过1000m时，距输电线路边相导线投影外20m 处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。
表5.0.4无线电干扰限值标称电压（kV) 限值dB(μv/m)110 46220～330 53500 55750 58第5.0.5条：海拔不超过1000m时，距输电线路边相导线投影外20m 处，湿导线条件下的可听噪声值应符合表5.0.5的规定。
表5.0.5可听噪声限值标称电压（kV) 限值dB(A)110～750 55第5.0.7条：导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25.地线的设计安全系数不应小于导线的设计安全系数。
第6.0.3条：金具强度的安全系数应符合下列规定：1.最大使用荷载情况不应小于2.5.2.断线、断联、验算情况不应小于1.5.第7.0.2条：在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。
耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。
表7.0.2操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数标称电压(kV) 单片绝缘子的高度(mm) 绝缘子片数(片)110 146 7220 146 13330 146 17500 155 25750 170 32第7.0.9条：在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。
表7.0.9-1.110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）标称电压（kV) 工频电压操作过电压雷电过电压110 0.25 0.70 1.00220 0.55 1.45 1.90330 0.90 1.95 2.30500 1.20 2.50 3.30Table 7.0.9-2: Minimum clearances (m) een live parts and tower components (including guy wires and foot pins) for 750kV n linesXXX (kV)Altitude (m)XXXXXXPhase-to-phase V stringXXX0.80 factor)Note:1.When XXX。
架空输电线路基础设计规范DLT5219-2014新旧规程分析对比
11.2 桩、承台及连梁的混凝土强度等级不应低 应低于 C25；
于 C20。
9.2.3 桩身主筋不宜小于 8∮12，纵向主筋应沿
百
11.2.3 桩身主筋不宜小于 8∮10，应沿桩周均 桩身周边均匀布置，其净距不应小于 60mm。
匀布置，其净距不应小于 60mm。
9.2.3 桩身主筋应等截面或变截面通长配筋。
注
规范变化
R=Qsk/γs+Qpk/γp= 904.78/1.60
桩下压承载力计算
+251.33/1.60 = 722.57
Ra=Quk/K=(Qsk + Qpk) / K [JGJ 94-2008 5.2.2] Ra = (904.78 + 251.33) / 2.00 = 578.05
桩
N = 400.000 + 0.000 + 0.000 = 400.000
Ni(370.37) <= [Ni](3588.96) -满足要求
计算项目 允许值 实际值 单位 安全度 结论 计算项目 允许值 实际值 单位 安全度 结论
桩 1 上拔承载力计算
438.0637
桩 1 上拔承载力计算
364.9274
基础安全裕度 400
kN
8.69%
通过
370.37
kN
-1.49% 失败
N*rf=(296.296+0.0+ 0.0) *1.250 = 370.370
R >= N N = 400.000 -(55.36%) 满足要求 R >= N * rf (370.370) ------满足要求
单
详见 P92 公式
详见 P79 公式 9.4.1-1,9.4.1-2,9.4.2-1，规
dlt 5219-2014 架空输电线路基础设计技术规程
dlt 5219-2014 架空输电线路基础设计技术规程
DLT 5219-2014 架空输电线路基础设计技术规程是国家电网公
司制定的用于架空输电线路基础设计的技术规范。
该规范的目的是指导和规范架空输电线路基础的设计过程，确保其安全、可靠、经济和环境友好。
规范内容包括架空输电线路基础设计的基本原则、设计要求、计算方法、材料选择、施工要求等方面的内容。
DLT 5219-2014 架空输电线路基础设计技术规程主要包括以下
几个方面的内容：
1. 架空输电线路基础设计的基本原则：包括基础设计的安全性原则、经济性原则和可行性原则等。
2. 架空输电线路基础设计的设计要求：包括基础设计的承载能力要求、抗倾覆能力要求、冲刷稳定要求、抗震要求等。
3. 架空输电线路基础设计的计算方法：包括基础承载能力计算方法、基础抗倾覆计算方法、冲刷稳定计算方法、抗震计算方法等。
4. 架空输电线路基础设计的材料选择：包括基础用混凝土材料、金属材料、地基土壤材料等的选择。
5. 架空输电线路基础设计的施工要求：包括基础施工的要求、质量控制要求、验收要求等。
通过遵循该技术规范，可以确保架空输电线路基础的设计满足国家和行业的标准，从而保障架空输电线路的安全运行。
输电线路设计技术规范
输电线路设计技术规范
一、前言
本文档旨在规范输电线路设计过程中的技术规范，以确保输电线路的可靠性、安全性和经济性，减少事故发生率。
二、设计标准
1、线路选线
在选线过程中应考虑以下因素：
- 地形条件
- 土地利用状况
- 气象条件
- 设计容量
- 结构形式
2、绝缘选择
根据设计条件选择合适的绝缘子型号和绝缘子串型式，并保证绝缘子对应的击穿电压高于设计过电压。
3、导线选择
按设计要求选用合适规格的导线，并考虑导线的拉断强度、弯曲度等设计要求。
4、杆塔选择
按设计要求选择合适规格的杆塔，杆塔设计要求应满足铁塔设计规范要求。
5、接地系统设计
按设计要求设计接地系统，确保接地电阻小于规定值，保证安全可靠。
三、施工标准
1、验收标准
- 现场验收时检查电缆附件是否接合可靠，电缆外皮无损伤
- 检查杆塔的垂直度和水平度是否符合要求
- 检查接地系统是否符合要求，接地电阻小于规定值
2、施工质量控制
- 确保施工人员持证上岗，技术熟练
- 桩基施工中，应该按要求进行检查，桩基混凝土标号、强度应达到设计要求
- 其他部分因材料不符合和操作不规范等问题造成的缺陷，应及时整改
四、后记
本文档列举了输电线路设计的基本技术规范和施工标准，但仅作为参考，总体设计方案还应考虑具体的地理环境和用户需求等方面。
输电线路设计规范
输电线路设计规范输电线路设计规范是保障输电线路安全和可靠性的重要文件，它规定了输电线路设计的技术要求、施工规范以及验收标准等内容。
本文将就输电线路设计规范进行详细介绍。
输电线路设计规范的技术要求包括以下几个方面：1. 线路参数：规定了输电线路的额定电压、运行电压范围、频率以及短路容量等参数。
线路参数的确定需考虑供电负荷的大小、可靠性要求以及线路长度等因素。
2. 线路布置：输电线路的布置应尽量减少工程量，提高线路的可靠性和经济性。
线路的布置应符合施工条件，避免与其他设施发生冲突，保障线路的安全性。
3. 材料选用：输电线路设计规范对线路上所使用的主要材料的选用有明确的要求。
主要包括导线、绝缘子、杆塔、地线、绝缘挂弦等。
要求选用耐腐蚀、耐风压、耐电磁压力等性能较好的材料。
4. 线路参数计算：设计规范明确了对于线路的电压降和短路电流的计算方法和计算公式。
计算结果可用于线路的电缆截面的选择。
5. 导线选择：导线是输电线路的核心部分，其选用需满足一定的技术要求。
设计规范规定了导线的截面选择、材料强度要求、高温性能等指标。
6. 绝缘设计：输电线路设计规范规定了绝缘子的选用、串联使用、污闪距离、绝缘子锁定角度等要求。
确保绝缘子在运行过程中不会出现击穿等故障。
7. 杆塔设计：输电线路杆塔的设计需满足一定的结构强度要求，以支撑导线和绝缘子的重量。
设计规范规定了杆塔的高度、材料、防腐蚀等要求。
8. 天气条件：设计规范考虑了不同区域的天气条件对输电线路的影响。
在设计过程中，需对地区的最高温度、最低温度、风压等进行考虑，确保输电线路的安全运行。
以上是输电线路设计规范的一些技术要求，遵守这些规范能够确保输电线路的安全、可靠运行。
设计规范的制定和遵守对于保障电力供应的稳定性和可靠性具有重要的意义。
因此，在输电线路的设计、施工和运行过程中，必须严格按照规范进行操作。
35KV输电线路工程技术规范及要求
技术标准和要求1、施工范围1.1 35kV线路部分: 35KV高压配电装置出线柜同杆双回路，线路长度为2×6.743km；在#23～#24处跨越浙赣铁路；在#10～#11处穿越沪昆高速铁路采用电缆穿越；在#03～#04穿越马路采用电缆；在#1杆处连接原线路；。
新建双回线路长6.743km，其中双回电缆线路长 1.111km，导线采用JL/G1A-400/25，地线采用OPGW-24B1-50，电缆采用YJV-26/35-1*630单芯电缆。
本工程新立钢管杆6基，角钢塔26基。
负责本工程所有杆塔标示标牌制作安装（包括但不限于杆塔标号牌、警示牌、防护栏等）。
负责本工程35kV输电线路投运、通信施工及设备调试、保护调试等工作。
本次招标工程中#10～#11塔（穿越沪昆高速铁路）之间的电缆井、电缆沟道、排管等土建费用按实际米数计算。
1.2 投标方应负责施工范围内设备采购、安装、调试(包括单体调试、分系统调试、整套启动调试等)，土建施工，市政道路施工协调恢复绿化工作以及配合协调政治处理等工作。
1.3 投标方在报价时应充分考虑线路跨越、穿越原有各电压等级线路、道路、河流、绿化、高大树木以及施工临时便道等不利因素，费用包含在投标总价中。
主要设备品牌推荐如下：电缆：江苏上上、浙江万马、浙江开成投标方须根据招标方提供的品牌采购。
2、工程概况发电机出线电压为10.5kV，分别直接接入10kV两段母线上，两段发电机母线之间设联络开关，10kV主母线采用单母线分段接线。
分别经2台20MVA双绕组主变升压至35kV。
35kV 母线采用单母线分段接线方式。
3、技术标准及规范表一：变电站土建工程现行主要质量标准、规范验收质量标准目录》（基建质量[2011]79号）文件，未提及标准请参考基建质量[2011]79号文件。
在施工过程中相关质量标准规范版本更新，由施工提供最新版本。
表二：变电站电气安装工程现行主要质量标准、规范备注：上述标准规范引自《国家电网公司输变电工程建设现行主要目录管理制度、施工与验收质量标准目录》（基建质量[2011]79号）文件，未提及标准请参考基建质量[2011]79号文件。
架空输电线路基础设计规范DLT5219-2014新旧规程分析对比
注
规范变化
R=Qsk/γs+Qpk/γp= 904.78/1.60
桩下压承载力计算
+251.33/1.60 = 722.57
Ra=Quk/K=(Qsk + Qpk) / K [JGJ 94-2008 5.2.2] Ra = (904.78 + 251.33) / 2.00 = 578.05
桩
N = 400.000 + 0.000 + 0.000 = 400.000
3
LILY 北京世纪百合科技有限公司
北京百合软件陈云志
新增多项内容，基础附加分项系数 5219-2005
数据库增加项
内容少，仅有基础附加分项系数，钢筋参数， 混凝土参数，土壤参数，地脚螺栓参数。
和 5219-2014，更新钢筋参数，地脚螺栓参数， 基础配筋方案，土壤参数，材质数据库，地基 压应力扩散交，灌注桩最小配筋率，扩底桩优
基础附加分项系数
塔=1.3；终端塔=1.6；
耐张转角塔=1.0；终端塔=1.25；
规范变化
对 SDGJ62-1984《送电线路基础设计技术规定》 替代 DLT5219-2005 规范；根据《建筑桩基技术
参考规范
进行修订；其中参考了《建筑桩基技术规范》 规范》JGJ94-2008 对桩基础的相关内容进行调
筋率不应小于 0.15%
桩
配置参数
没输出裂缝
单
嵌岩深度:0.50m；裂缝最大宽度:0.20mm；安全 系数:2.00；附加分项系数:1.25
[设计值]桩侧土稳定计算
桩
地基许用强度=[1.4 * 4 * (16.00 * 2.00 * 0.18
+ 35.00)]/0.98 = 231.11 其中Φ=10.00°
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竭诚为您提供优质文档/双击可除
输电线路基础规范
篇一：输电线路验收技术规程
输电线路验收技术规程
l10～500kV架空电力线路
施工及验收规范
20xx—06发布20xx—10—1实施
连云港供电公司标准化委员会
关于发布国家标准《l10～500kV架空电力
线路施工及验收规范》的通知
(90)建标字第317号
根据国家计委计综[1986]2630号文的要求，由原水电部会同有关部门共同修订的《110～500kV架空电力线路施工及验收规范》，已经有关部门会审。
现批准《110～500kV架空电力线路施工及验收规范》gbj223－90为国家标准，自1991年5月1日起施行。
原《架空送电线路施工及验收规范》gbj223—81同时废止。
本规范由能源部负责管理，其具体解释等工作由能源部电力建设研究所负责。
出版发行由建设部标准定额研究所负责组织。
建设部
1990年7月2日
修订说明
本规范是根据国家计委[1986]2630号文的要求，由能源部负责主编，具体由能源部电力建设研究所会同超高压输变电建设公司对原《架空送电线路施工及验收规范》gbj223—81进行修订而成。
在修订过程中，规范组进行了广泛的调查研究，认真地总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见。
最后由我部会同有关部门审查定稿。
本规范共分九章和一个附录。
这次修订的主要内容有：将原适用电压等级由35～330kV改为110～500kV；比较切合实际地规定了回填土夯实的质量标准；修改并增加了m24的螺栓紧固扭矩标准值；对有预倾斜要求的铁塔基础抹面、紧线后的挠曲值提出了合理的要求；增加了拉线塔立柱扭曲的标准；增加了机械化施工的有关条文；对220kV及以上工程及大跨越档的弧垂提高了质量标准；特别是重点增加了有关张力架线
的条文，提高了因张力架线而导致导线损伤的处理标准；清除导线铝股表面氧化膜由使用凡士林改为使用导电脂；将测瓷绝缘子的兆欧表的电压等级由2500V提高到5000V。
由
于《架空送电线路导线及避雷线液压施工工艺规程》的颁发，将原规范中这部分条文进行减化，同时对液压后允许尺寸偏差进行了修改，以及其他方面的修改。
本规范在执行过程中，如有新的修改意见或需要补充之处，请将意见和有关资料寄送北京良乡能源部电力建设研究所，以便今后修订时参考。
能源部
1990年5月4日
目录
第一章总则186
第二章原材料及器材检验186
第三章施工测量188
第四章土石方工程189
第五章基础工程190
第一节一般规定190
第二节现场浇筑基础190
第三节装配式预制基础192
第四节岩石基础193
第六章杆塔工程193
第一节一般规定193
第二节铁塔195
第三节混凝土电杆196 第四节拉线197
第七章架线工程198
第一节放线198
(Ⅰ)一般放线198 （Ⅱ）张力放线199
第二节连接200
(Ⅰ)一般规定200 (Ⅱ)钳压连接202 （Ⅲ)液压连接202 (Ⅳ)爆压连接203
第三节紧线203
第四节附件安装204
第八章接地工程205
第九章工程验收206
第一节验收检查206
第二节竣工试验207
第三节工程移交资料208 附录本规范用词说明208 附加说明208
第一章总则
第1.0.1条为了不断提高110～500kV架空电力线路工程施工技术水平，确保工程质量，以促进电力建设的现代化发展，特制定本规范。
第1.0.2条本规范适用于110～500kV交流和直流架空电力线路新建工程的施工及验收。
63kV架空电力线路的新建工程应遵照本规范110kV部分执行。
第1.0.3条架空电力线路工程必须按照批准的设计文件和经有关方面会审的设计施工图施工。
当需要变更时，应经设计单位同意。
第1.0.4条本规范的有关规定，除由于特殊情况必须提出特殊要求外，也应同样作为线路设计的依据。
第1.0.5条新技术、新材料、新工艺必须经过试点、测试、验证，判定后方可采用。
并应制定不低于本规范相应水平的质量标准。
第1.0.6条架空电力线路工程施工中，除应符合本规范的有关规定外，尚应符合国家现行的有关标准规范的规定。
第二章原材料及器材检验
第2.0.1条架空电力线路工程所使用的原材料和器材必须符合下列规定：
一、有该批产品的出厂质量检验合格证明书；
二、有符合国家现行的有关标准的各项质量检验资料；
三、对无质量检验资料的产品，或对产品检验结果有疑问的，均应重新进行抽样，并应经有资格的检验单位进行检验，合格后方准使用。
第2.0.2条当采用无正式标准的新型原材料及器材时，必须取得有关部门的技术鉴定，或经试验并由有关单位共同鉴定的合格证明书，证明质量合格后方准使用。
第2.0.3条原材料及器材有下列情况之一时，必须重做检验：
一、保管期限超过规定者；
二、因保管不良有变质可能者：
三、试样代表性不够者。
第2.0.4条预制混凝土构件及现场浇筑基础混凝土使用的碎石或卵石，应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》中的有关规定。
第2.0.5条预制混凝土构件及现场浇筑基础混凝土使用的砂,应符合国家现行标准《普通混凝土用砂质量标准及检验方法》中的有关规定。
特殊地区可按该地区的标准执行。
第2.0.6条水泥的质量应符合现行国家标准，其品种与标号应符合设计要求。
每批水泥除必须取得出厂质量合格证明外，尚应有出厂日期。
当水泥出厂超过三个月，或虽未超过三个月但保管不善时，必须补做标号试验，并应按试验后的实际标号使用。
不同品种、不同标号、不同批号的水泥应分别堆放。
第2.0.7条混凝土浇筑用水应符合下列规定：
一、制作预制混凝土产品的用水，应使用饮用水；
二、现场浇筑混凝土宜使用饮用水，当无饮用水时，可采用河溪水或清洁的池塘水。
除设计有特殊要求外，可只进行外观检查不做化验。
水中不得含有油脂，其上游亦无有害化合物流入，有怀疑时应进行化验；
三、不得使用海水。
第2.0.8条混凝土掺用的外加剂，应采用符合标准的产品。
首次使用时应经试验，符合质量要求后方可使用。
第2.0.9条掺入基础的大块石不得有裂缝、夹层，其强度不得低于混凝土用石的标准，尺寸宜为150～250mm，且不宜使用卵石。
第2.0.10条钢材的品种应符合设计图纸的规定，其质量应符合各该品种钢材的国家有关标准的规定。
第2.0.11条焊条的质量应符合国家现行有关标准的规定。
其品种、牌号必须与所使用的钢材的化学成分和机械性能相当，并应具有良好的焊接工艺性能。
首次使用应按有关规范进行工艺性能试验。
使用前应进行外观检查，并应符合下列规定：
一、气焊条表面不得有油脂、污秽、腐蚀等；
二、电焊条无药皮剥落。
受潮的电焊条，必须按焊条说明书规定的温度经过烘干处理，并应再经工艺性能试验，鉴
定合格后方准使用。
第2.0.12条铁塔加工制造的质量应符合现行国家标准《输电线路铁塔制造技术条件》的规定。
第2.0.13条环形
钢筋混凝土电杆制造质量应符合现行国家标准《环形钢筋混凝土电杆》的规定。
第2.0.14条预应力混凝土电杆的制造
质量应符合现行国家标准《环形预应力混凝土电杆》的规定。
第2.0.15条混凝土电杆的铁横担加工质量应符合现行国家
标准《输电线路铁塔制造技术条件》中的有关规定。
抱箍及其他钢件加工的质量应符合现行有关标准的规定。
第2.0.16条导线的质量应符合现行国家标准《铝绞线
及钢芯铝绞线》的规定，铝合金绞线、钢芯铝合金绞线、铝包钢绞线以及尚未列入国家标准的其他品种导线的质量应
分别符合有关标准的规定。
进口导线的质量应符合各该产品国的国家标准，且不应低于iec标准。
第2.0.17条当采用镀锌钢绞线作避雷线或拉线时，其
质量应符合现行国家标准《镀锌钢绞线》的规定。
第2.0.18条金具的质量应符合现行国家标准《电力金具》的规定。
第2.0.19条预应力钢筋混疑土和普通钢筋混凝土预制
构件的加工尺寸允许偏差应符合表2.0.19的规定。
并应保
证构件之间，或构件与铁件、螺栓之间的安装方便。
其外观检查应符合下列规定：
一、预应力钢筋混凝土预制构件不得有纵向及横向裂缝；。
