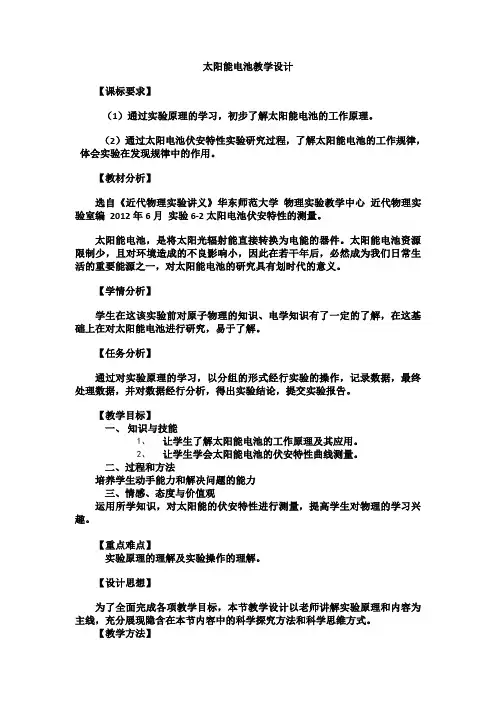

太阳能电池教案

（5）计算填充因子。
3．测量太阳能电池的光照特性：
在暗箱中（用遮光罩挡光），取离白炽灯光源水平距离光强作为标准光照强度，用光功率计测量该处的光照强度；改变太阳能电池到光源的距离 ,用光功率计测量处的光照强度J，求光强J与位置的关系。测量太阳能电池接收到相对光强度不同值时，相应的和的值。
（1）描绘和相对光强度之间的关系曲线，求和与相对光强之间近似关系函数。
（2）描绘出和相对光强度之间的关系曲线，求与相对光强度之间近似函数关系。
【实验注意事项】
1、辐射光源的温度较高，因避免与灯罩接触。
2、辐射光源的供电电压为220V，因小心触电。
【课堂总结、点评】
教师活动：让学生概括总结本节实验的内容。
学生活动：认真总结概括本次实验内容，并把自己这节课的体会写下来。
设计说明：总结课堂内容，培养学生概括总结能力。让学生自己总结所学内容，允许内容的顺序不同，从而构建他们自己的知识框架
【板书设计】
一、实验原理
1．太阳电池的结构
2．太阳能电池的工作原理——光伏效应
3．太阳电池的等效电路
4．太阳电池的表征参数
3．太阳电池的等效电路
图三、太阳电池的等效电路图
太阳电池可用pn结二极管D、恒流源Iph、太阳电池的电极等引起的串联电阻Rs和相当于pn结泄漏电
流的并联电阻Rsh组成的电路来表示，如图3所示，该电路为太阳电池的等效电路．由等效电路图可以得出太阳电池两端的电流和电压的关系为
（7）
为了使太阳电池输出更大的功率，必须尽量减小串联电阻Rs，增大并联电阻Rsh．
运用所学知识，对太阳能的伏安特性进行测量，提高学生对物理的学习兴趣。
【重点难点】
实验原理的理解及实验操作的理解。

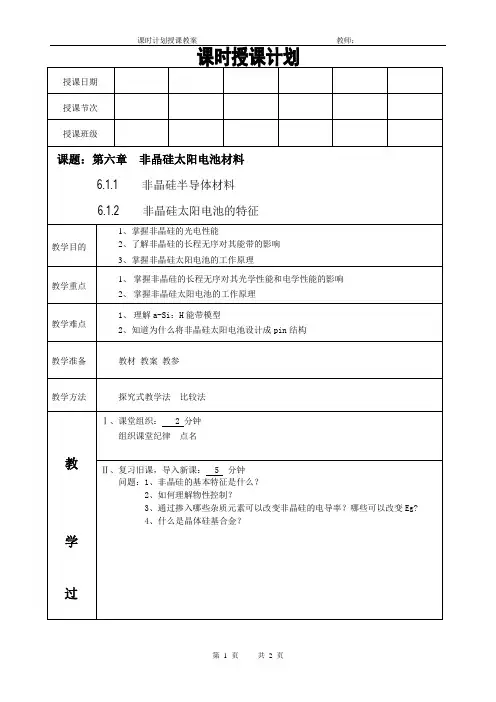

太阳能电池材料电子教案(非晶硅半导体材料)

(1) Il=0时Vl最大Vlmax=Voc (开路电压)
(2) Vl=0时Ilmax=Ics (短路电流没)
2、率时工作的电流密度和电压
FF:填充因子
Ics：短路电流
Voc：开路电压
Ⅳ、归纳总结：5分钟
1、非晶硅材料的光学性质表现在？电学性质表现在？
2、非晶硅太阳电池工作原理？
3、转换效率如何计算？
Ⅴ、布置作业：1分钟
1、非晶硅材料的电学性能不如晶体硅的原因？
2、非晶硅材料的光学性能强于晶体硅的原因？
3、非晶硅太阳电池的工作原理？电池转换效率与那些因素有关？
教学反思
教研组长签名教务科长签名
年月日
授课日期
授课节次
授课班级
教学目的
1、掌握非晶硅的光电性能
2、了解非晶硅的长程无序对其能带的影响
3、掌握非晶硅太阳电池的工作原理
教学重点
1、掌握非晶硅的长程无序对其光学性能和电学性能的影响
2、掌握非晶硅太阳电池的工作原理
教学难点
1、理解a-Si：H能带模型
2、知道为什么将非晶硅太阳电池设计成pin结构
二、非晶硅材料的光电特性
（一）电学性能
1、表现：非晶硅中电子和空穴的迁移率比晶体硅小得多
2、结果：导电性不如晶体硅
（二）光学性能
1、表现：不受长程有序性限制，电子跃迁过程中不再受准动量守恒定律限制
2、结果：吸光性强于晶体硅
(三)本征吸收系数大
6.1.2非晶硅太阳电池的特征
一、工作原理（薄、成本低）
1、光→p→i→e-h对→h向p移，e向n移→形成Il和Ul（方向p→n）
教学准备
教材教案教参
教学方法
探究式教学法比较法

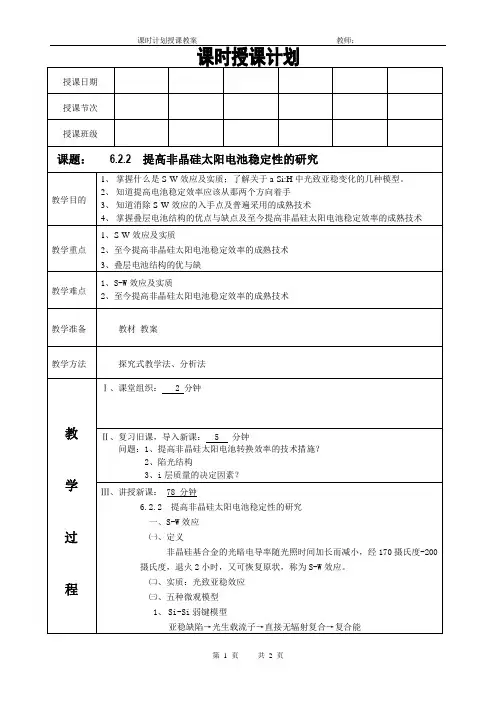

太阳能电池材料电子教案(提高非晶硅太阳电池稳定性的研究)

3、i层质量的决定因素？
Ⅲ、讲授新课：78分钟
6.2.2提高非晶硅太阳电池稳定性的研究
一、S-W效应
㈠、定义
非晶硅基合金的光暗电导率随光照时间加长而减小，经170摄氏度-200摄氏度，退火2小时，又可恢复原状，称为S-W效应。
㈡、实质：光致亚稳效应
㈢、五种微观模型
1、Si-Si弱键模型
亚稳缺陷→光生载流子→直接无辐射复合→复合能
授课日期
授课节次
授课班级
教学目的
1、掌握什么是S-W效应及实ቤተ መጻሕፍቲ ባይዱ；了解关于a-Si:H中光致亚稳变化的几种模型。
2、知道提高电池稳定效率应该从那两个方向着手
3、知道消除S-W效应的入手点及普遍采用的成熟技术
4、掌握叠层电池结构的优点与缺点及至今提高非晶硅太阳电池稳定效率的成熟技术
教学重点
1、S-W效应及实质
㈠、改进i层材料
方法：H2稀释反应气体法
㈡、采用叠层电池结构
1、问题
叠层→多个子电池→多个p-i界面→多个p-i异质界面
1多层不匹配障碍→电子输出↓
2每层i都可能引入C杂质→光致亚稳缺陷↑
2、处理方法
H+处理法（可使）：①底电池透光率↑
②串联电阻↓
Ⅳ、归纳总结：2分钟
1、S-W效应的定义和实质
2、提高非晶硅太阳电池稳定效率的着手点（2点）
2、至今提高非晶硅太阳电池稳定效率的成熟技术
3、叠层电池结构的优与缺
教学难点
1、S-W效应及实质
2、至今提高非晶硅太阳电池稳定效率的成熟技术
教学准备
教材教案
教学方法
探究式教学法、分析法
教
学
过
程
Ⅰ、课堂组织：2分钟

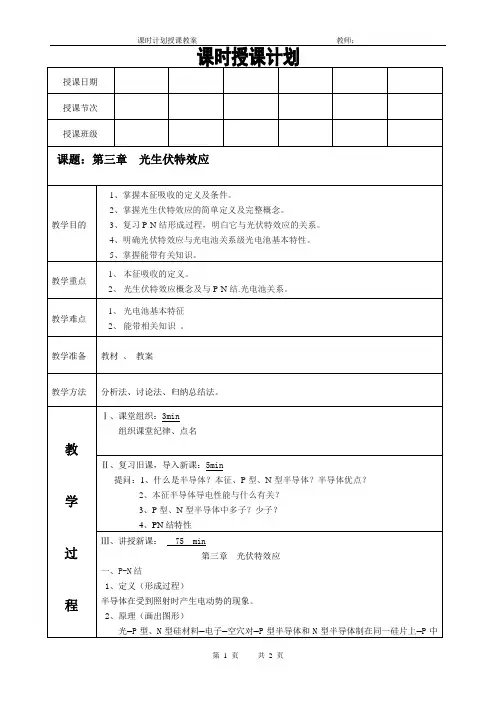

太阳能电池材料电子教案(光生伏特效应)

教学难点
1、光电池基本特征
2、能带相关知识。
教学准备
教材、教案
教学方法
分析法、讨论法、归纳总结法。
教
学
过
程
Ⅰ、课堂组织：3min
组织课堂纪律、点名
Ⅱ、复习旧课，导入新课：5min
提问：1、什么是半导体？本征、P型、N型半导体？半导体优点？
2、本征半导体导电性能与什么有关？
3、P型、N型半导体中多子？少子？
授课日期
授课节次
授课班级
教学目的
1、掌握本征吸收的定义及条件。
2、掌握光生伏特效应的简单定义及完整概念。
3、复习P-N结形成过程，明白它与光伏特效应的关系。
4、明确光伏特效应与光电池关系级光电池基本特性。
5、掌握能带有关知识。
教学重点
1、本征吸收的定义。
2、光生伏特效应概念及与P-N结.光电池关系。
三、基本特性
1、光谱特性
光电池对不同波长的光的灵敏度不同波长的灵敏度不同和光生电动势是不同的，他们之间的关系是光照特性。
3、温度特性
描述光电池开路电压和短路电流随温度变化情况。
a、开路电压随温度升高而下降的速度较快。
b、短路电流随温度升高而缓慢增加。
Ⅳ、归纳总结：5 min
1、P-N结形成过程
2、光电池工作原理
3、光生伏特效应定义、原理。
Ⅴ、布置作业：2min
课后习题: 2、5、6
教学反思
教研组长签名：教务科长签名：
年月日
4、PN结特性
Ⅲ、讲授新课：75 min
第三章光伏特效应
一、P-N结
1、定义（形成过程）
半导体在受到照射时产生电动势的现象。
2、原理（画出图形）

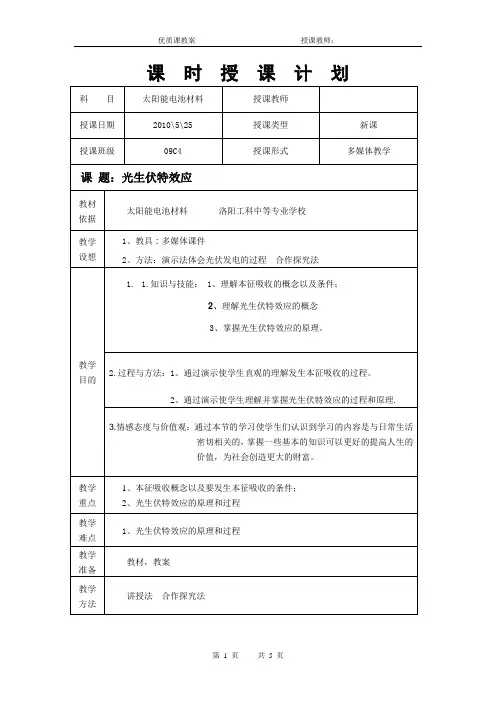

优质课教案(电池材料)

1、如果发生价带上，并没有产生多余的非平衡载流子，最终光能转换热能.
2、如果吸收的能量大于半导体的禁带宽度，就有可能是电子从价带跃迁到导带从而产生电子——空穴对，这种吸收称为本征吸收。
三、非平衡载流子的产生和光电导现象
2、当用适当的光照射该半导体产生电子--空穴对,导带比平衡时多出一部电子ΔN,价带比平衡时多出一部分空穴ΔP,ΔN和ΔP就是非平衡载流子浓度,总的载流子浓度增加,电导率增大,称为半导体材料的光电导现象.
四、光生伏特效应的定义
1、定义:半导体在受到光照时产生电动势的现象
光伏发电定义:光能直接转变为电能的一种技术。关键元件是太阳能电池。
五、掺P的N—SI的能带模型以及在太阳光下的变化
1、在阳光下照射⇒通过光的能量电子从化学键中被释放⇒产生电子—空穴对⇒很短的时间内（在μS范围内）电子又被捕获，即电子和空穴“复合”⇒仅是被加热，外部看不出变化。
三、非平衡载流子的产生和光电导现象
1、在一定温度下,没有光照时,在一块N型半导体中电子和空穴的浓度分别为N0和P0.
②提问: N0和P0什么关系?
2、当用适当的光照射该半导体,只要光子的能量大于半导体的禁带宽度,光子就能把电子从价带激发到导带上去,产生电子--空穴对,导带比平衡时多出一部电子ΔN,价带比平衡时多出一部分空穴ΔP,ΔN和ΔP就是非平衡载流子浓度,总的载流子浓度增加,电导率增大,称为半导体材料的光电导现象.
2、光生伏特效应原理和过程：具有足够能量的光子⇒电子从共价键中激发⇒产生电子—空穴对⇒界面层附近的电子和空带负电的P区运动。
3、晶体硅太阳能电池:开路电压的典型数值为0.5~0.6V。
课时授课计划
科目
太阳能电池材料
授课教师
授课日期

九年级下册物理《太阳能》教案、教学设计

“通过本节课的学习，我们知道了太阳能电池的工作原理、能量转换过程，以及它在生活中的应用。同时，我们也要认识到太阳能作为一种清洁、可再生能源的重要性。”
2.教师鼓励学生关注新能源技术的发展，激发学生的创新意识。
“希望大家能够关注新能源技术的发展，尤其是太阳能电池的研究与应用。也许在不久的将来，你们中的某些人将成为新能源领域的专家，为我国新能源事业做出贡献。”
2.教师结合实验，讲解太阳能电池输出电压、电流与光照强度之间的关系。
“下面我们通过实验来观察太阳能电池的输出电压、电流与光照强度之间的关系。请同学们注意观察实验现象，思考其中的原因。”
（三）学生小组讨论，500字
1.教师将学生分成小组，针对太阳能电池的优点、缺点及应用进行讨论。
“请大家结合所学知识，讨论一下太阳能电池的优点、缺点以及在我们生活中的应用，并将讨论结果记录下来。”
4.引导学生关注太阳能技术的发展，培养学生关注时事、联系实际的学习态度。
5.通过对太阳能电池优缺点的分析，激发学生创新思维，培养学生的创新意识。
（三）情感态度与价值观
1.增强学生对太阳能作为一种清洁、可再生能源的认识，培养学生环保意识和可持续发展观念。
2.激发学生对物理学科的兴趣，提高学生对科学技术的热爱，培养学生创新精神和实践能力。
此外，学生在团队合作方面有待提高，通过分组实验等形式，培养学生团队协作精神和沟通能力，使他们在合作中共同成长。
三、教学重难点和教学设想
（一）教学重难点
1.理解太阳能电池的工作原理及其能量转换过程。
2.掌握太阳能电池输出电压、电流与光照强度之间的关系。
3.认识到太阳能作为一种清洁、可再生能源的重要性和在我国的应用前景。
九年级下册物理《太阳能》教案、教学设计

高中物理太阳能电池的设计原理教案

高中物理太阳能电池的设计原理教案一、引言太阳能电池是一种能将太阳光直接转化为电能的设备，具有清洁、可再生等优点，因此在当今社会中得到广泛应用。

本教案旨在介绍高中物理中太阳能电池的设计原理，帮助学生深入了解太阳能电池的工作原理及其在可持续发展中的重要性。

二、太阳能电池的基本原理1. 帕夫洛夫定律根据帕夫洛夫定律，当光照强度保持不变时，太阳能电池的输出电压与负载电流成正比。

这意味着太阳能电池的输出功率与光照强度成正比。

2. 光电效应太阳能电池通过光电效应将太阳光中的光子能量转化为电子能量。

当光子能量大于光电发射物质的逸出功，光子通过撞击光电发射物质表面的电子，使其脱离固体成为自由电子并形成电流。

三、太阳能电池的结构与工作原理1. 太阳能电池的结构太阳能电池通常由正负两个半导体层（P-N结）组成。

其中，P区富含电子，N区富含正电子。

两个区域形成的P-N结在光照下会形成电势差，从而产生电流。

2. 太阳能电池的工作原理当太阳光照射到太阳能电池上时，光子能量被P-N结吸收，激发P 区的电子跃迁至N区。

这个过程称为光生电势。

同时，在P-N结上形成了能势垒，将电子和空穴分离。

电子通过外部电路回到P区，形成电流。

这样，太阳能电池将光能转化为电能并输出。

四、太阳能电池的设计与优化1. 选择合适的半导体材料太阳能电池的最关键部分是P-N结。

合适的半导体材料能够提高太阳能电池的效率。

如硅、硒化镉等材料在太阳能电池中应用广泛。

2. 提高光吸收率增加太阳能电池表面的纳米结构、使用反射层等方法可以提高光吸收率，从而增加太阳能电池的光电转换效率。

3. 优化电子传输通过控制P-N结的形状、选择合适的材料，优化电子的传输路径，从而减少电阻损耗，提高太阳能电池的效率。

五、太阳能电池的应用与前景1. 清洁能源应用太阳能电池作为一种清洁、可再生的能源形式，可以广泛应用于居民用电、农业水泵、交通信号灯等领域，以减少对传统能源的依赖。

2. 可持续发展太阳能电池的应用有助于减少化石能源的消耗，降低温室气体排放，推动可持续发展，为人类未来提供持久而可靠的能源来源。

太阳能电池材料电子教案(铸造多晶硅概述)

4、易于大尺寸生长
（三）直拉单晶硅与铸造多晶硅比较（图8）
(四)铸造多晶硅的缺点
高密度位错、晶界、微缺陷、相对较高的杂质浓度(晶体与坩埚接触)
补充：1970年以前，直拉单晶硅是唯一大规模工业化生产的材料，高效率、工艺稳定成熟、但是成本相对较高。
1975→1976→1980年，非晶硅商品化，效率低、效率衰减、稳定性差。
Ⅴ、布置作业：1分钟
课后习题：1、2
教学反思
教研组长签名教务科长签名
年月日教Biblioteka 难点掌握直拉单晶硅与铸造多晶硅的不同
教学准备
教材教案教参
教学方法
探究式教学法
教
学
过
程
Ⅰ、课堂组织：2分钟
组织课堂纪律点名
Ⅱ、复习旧课，导入新课：4分钟
问题：1、五种太阳电池用硅材料中，应用最广泛的是哪两种？
2、直拉单晶硅的制备工艺？机械加工工艺？
Ⅲ、讲授新课：78分钟
第八章铸造多晶硅
一、定义
利用铸造技术制备硅多晶体，称为铸造多晶硅。
二、电池材料整体发展状况
三、直拉与铸造的优势比较
（一）直拉单晶硅的成本弱势
1、种晶过程——人力成本增加
2、切片成圆——组件空间利用率小——成本增加
3、切片成方——原料利用率底——成本增加
（二）铸造多晶硅优势
1、制造成本底——自动化生产
2、材料利用率高
a、方形坩埚
b、废料再利用
3、晶体生长简便（无需缩颈、放肩、滚圆等过程）
1979→1980年，80年代末，铸造多晶硅和带状多晶硅得到快速发展。铸造多晶硅：10％（80年代末）→36％（1996）→50％以上（2001年）→53％（目前）成为最主要的太阳电池材料

太阳能电池材料电子教案(非晶硅太阳电池的制备)

2、了解p型窗口材料及其前后界面特性的改进过程
教学准备
教材教案教参
教学方法
探究式教学法
教
学
过
程
Ⅰ、课堂组织：2分钟
组织课堂纪律点名
Ⅱ、复习旧课，导入新课：4分钟
问题：1、以玻璃为衬底的非晶硅太阳电池的结构？吸光层？受光层？电极？
2、以不锈钢为衬底的非晶硅太阳电池的结构？吸光层？受光面？电极？
3、叠层电池各子电池的i层材料选择要求？
Ⅲ、讲授新课：80分钟
第六章非晶硅太阳电池材料
6.1.3非晶硅太阳电池的制备
一、pin集成型a-Si太阳电池
（一）制造工艺
清洗烘干玻璃衬底→生长Tco膜→激光切割Tco膜→依次生长pin非晶硅膜
→激光切割a-Si膜→Al电极→激光切割电极
1、Tco膜
（1）种类：ITO、SnO2、ZnO
6.2.1提高非晶硅太阳电池转换效率的技术措施
教学目的
1、掌握pin集成型太阳电池的制造工序
2、掌握PECVD法制非晶硅基薄膜材料的原理，了解其两种沉积方法
3、了解p型窗口材料及其前后界面特性的改进过程
教学重点
掌握pin集成型太阳电池的制造工序及进行切割的原因
教学难点
1、PECVD法制非晶硅薄膜材料的原理
（2）选择：玻璃衬底上电极用的是SnO2或SnO2/ZnO复合膜
不锈钢衬底上电极用的是ITO
(3)生长方法：ITO、ZnO—磁控测设法
SnO2—化学气相沉积法
2、a-Si基膜
（1）制法：PECVD法
（2）过程：SiH4等原料气→真空反应室→放电分解→在Tco膜玻璃衬底上沉积
（3）沉积系统：①单室②分室连续
（4）PECVD法优点：可以通过在SiH4中混入含不同杂质得到不同的基薄膜

《太阳能电池材料与制备技术》教学大纲

《太阳能电池材料与制备技术》课程教学大纲一、课程基本信息英文名称 Solar Cells：Materials andFabrication课程代码 PHYS2026课程性质专业选修课程授课对象物理学学分 2学分学时 36学时主讲教师修订日期 2021.9指定教材杨德仁，《太阳电池材料》，化学工业出版社，2018年二、课程目标（一）总体目标：本课程的知识目标：了解太阳能电池发展史、应用和前沿；掌握半导体材料光电性能和制备方法；系统掌握太阳能电池的基本概念、基本原理及制备方法；了解不同类型太阳能电池的优缺点和应用范围。

能力目标：掌握物理学知识在太阳能电池中的实际应用，提高解决交叉学科领域问题的能力，锤炼科学思维能力和科研创新能力。

素质目标：掌握辩证唯物主义基本原理，建立科学的世界观和方法论；富有科学精神，勇于在物理学、材料学前沿及交叉领域探索、创新与攀登。

（二）课程目标：课程目标1：了解太阳能电池的发展历史，结合材料科学的发展更深入地认识太阳能电池；了解太阳能电池的应用及适用范围；了解太阳能电池实验和理论研究的前沿进展和应用前景；使学生认识到太阳能电池理论在现代科学研究领域的重要意义，掌握辩证唯物主义基本原理，建立科学的世界观和方法论。

课程目标2：掌握基本的材料学知识，掌握半导体材料的光电特性等知识，学会运用物理学、材料学、半导体理论等基础知识对太阳能电池的结构、原理进行分析，深入理解太阳能电池的基本原理；训练学生运用理论知识分析实际器件的能力，培养和提高学生的应用理论知识的能力和解决交叉学科领域实际问题的能力。

课程目标3：掌握各种硅材料的制备方法和功能特性，掌握硅太阳能电池的制备流程，掌握硅太阳能电池中的光学设计；掌握其他类型太阳能电池比如有机太阳能电池、染料敏化太阳能电池和钙钛矿太阳能电池的基本原理和相关材料制备方法，培养和提高学生对功能材料的了解，掌握对物理学知识应用于实际的基本技能，锤炼科学思维能力和科研创新能力。

太阳能电池材料电子教案(太阳电池的制备和结构太阳电池的结构和光电转换效率)

a、试剂：HF/HNO3混合液
b、原理
Ⅳ、归纳总结：3分钟
1、太阳电池结构及工艺步骤
2、绒面结构相关内容
Ⅴ、布置作业：1分钟
课后习题: 1、2、4、5、6
教学反思
教研组长签名：教务科长签名：
年月日
二、方法
（一）、P-N结制备
3价硼→硅材料→P型半导体材料（基质材料）→扩散P、As/Sb
（二）、绒面Βιβλιοθήκη 构1、定义硅片表面金字塔结构
2、作用
(1)减少太阳光反射
(2)增加光线的吸收和利用
3、方法
(1)单晶硅织构化原理
a、试剂：NaoH或KoH
b、原理：Si+NaoH+H2O=Na2SiO3+H2↑
(2)铸造多晶硅绒面结构
二、P-N结制备方法
合金法、扩散法、离子注入法、薄膜生长法。
三、太阳电池基本结构（分类）
1、基质材料——P型半导体材料
扩散杂质——能提供电子的杂质
受光面——N型材料
2、基质——N型
杂质——能提供空穴的杂质
受光面——P型材料
解释图4.2 4.3
§4.2晶体硅太阳电池基本工艺
一、工艺
P-N结制备、绒面制备、减反射层制备、铝背场制备、正和背面金属接触
授课日期
授课节次
授课班级
4. 1、太阳电池的结构和光电转换效率
4. 2、晶体硅太阳电池的基本工艺
4.2.1、绒面结构
教学目的
1、知道太阳电池的主要参数。
2、掌握制备P-N结最简单的方法：扩散法图4.2 4.3。
3、掌握绒面结构的制备。
教学重点
1、性能参数、扩散法。
2、绒面结构的制备。

太阳能电池材料电子教案(P-N结的形成)

2、原理（画出图形）
由于交界面处存在电子和空穴的浓度差，n型区中多数载流子电子要向p型区扩散，p型区中的空穴要向n型区扩散。
扩散后再交界面的n型区一侧留下带正电的离子施主，形成一个正电荷区；同理，在交界面的p区一侧留下带负电荷的离子受主，形成一个负电荷区域，这样，就在n型区和p型区的交界面的两侧形成一侧带正电荷而另一侧带负电荷的一层很薄的区域，称为空间电荷区，即通常所说的pn结。
6、复合
7、动态平衡
一定温度下，本征激发的电子空穴对数目与复合的电子空穴对数目相同，达到动态平衡。
Ⅳ、归纳总结：5分钟
强调两种运动和一种电场
Ⅴ、布置作业：1分钟
课后习题: 1、3、5
教学反思
教研组长签名：教务科长签名：
年月日
探究式教学法
教
学
过
程
Ⅰ、课堂组织：5分钟
组织课堂纪律、点名
Ⅱ、复习旧课，导入新课：5分钟
提问：1、什么是空穴、电子空穴对、载流子、电子导电、空穴导电、本征导电、复合？
2、半导体定义？
3、载流子浓度与温度的关系？
Ⅲ、讲授新课：75分钟
2.3半导体特点
一、P-N结
1、定义（形成过程）
将P型半导体和N型半导体制作在同一块硅片上，在他们的交界面形成PN结。
开始时，扩散运动占优势，空间电荷区两侧的正负离子逐渐增加，正负电荷逐渐增加，空间电荷区逐渐加宽，内建电场逐渐增强。但是，随着内建电场的增强，漂移运动逐渐增加，扩散运动开始减弱，最后，扩散运动和漂移运动趋向平衡，扩散运动不再发展，空间电荷区厚度不再增加，内建电场不再增强，此时扩散和漂移的载流子数相等而运动方向相反，达到动态平衡。
授课日期
授课节次
授课班级2.3 P-NFra bibliotek的形成教学目的

太阳能电池材料电子教案铸造多晶硅制备工艺

太阳能电池材料电子教案铸造多晶硅制备工艺教学目标：1.理解太阳能电池的工作原理和应用；2.了解多晶硅的制备工艺；3.掌握多晶硅的铸造方法。

教学准备：1.教材：太阳能电池材料相关教材；2.多媒体设备：投影仪、电脑；3.实验设备：实验室用的电炉、石英坩埚、高温计量秤等；4.实验化学品：硅粉、碳粉、氧化铝粉、卤化铝等。

教学过程：一、导入（5分钟）通过展示太阳能电池的实物或者图片，向学生介绍太阳能电池的基本原理和应用。

二、太阳能电池材料介绍（10分钟）1.介绍太阳能电池的基本原理：太阳能电池是一种将太阳光转变为电能的装置，其工作原理是通过太阳能光子的能量使半导体中的电子跃迁，从而产生电流。

2.介绍太阳能电池材料：目前使用最广泛的太阳能电池材料是多晶硅。

多晶硅具有优异的光电转换效率和稳定性，是太阳能电池的理想材料。

三、多晶硅制备工艺介绍（15分钟）1.介绍多晶硅制备的主要方法：目前多晶硅的主要制备方法是铸造法。

铸造法是将硅粉与其他添加剂混合，在高温下熔炼并冷却，使其凝固成块，再进行压碎和烧结等工艺，最终得到多晶硅块料。

2.介绍多晶硅铸造的工艺过程：铸造法包括熔炼、凝固和固化等过程。

学生可以通过实验室模拟实验的方式，了解多晶硅的铸造工艺。

四、多晶硅铸造实验演示（30分钟）1.展示实验所需实验设备和化学品，并说明注意事项和操作步骤。

2.进行实验演示，包括熔炼、凝固和固化等过程。

3.解释实验过程中发生的化学反应和物理变化，并与制备多晶硅的工艺过程进行对比。

4.学生可以通过观察实验现象和参与实验操作，加深对多晶硅铸造工艺的理解。

五、讨论和总结（10分钟）1.学生就实验中观察到的现象和实验过程进行讨论，加深对多晶硅铸造工艺的理解。

2.进行小结，总结太阳能电池材料太阳能电池材料多晶硅铸造工艺的基本知识和实验过程。

六、作业布置（5分钟）布置相关的学习任务，如阅读太阳能电池材料相关教材，并完成相关的练习题。

以上内容可以根据实际教学需要进行调整和补充。

太阳能电池材料电子教案PN结的形成及单向导电性

太阳能电池材料电子教案PN结的形成及单向导电性一、PN结的形成PN结是由一种半导体材料的P型区和N型区相互结合而成的。

P型材料中掺入了三价元素，如硼(B)、铝(Al)等，使材料成为P型半导体，其中的空穴起主要作用；N型材料中掺入了五价元素，如磷(P)、砷(As)等，使材料成为N型半导体，其中的自由电子起主要作用。

当P型区和N型区连接在一起时，P型区和N型区之间会产生电子的扩散运动，从N型区向P型区扩散，空穴则从P型区向N型区扩散，形成了一个扩散电流。

然而，由于P型区与N型区的材料特性不同，导致电子与空穴重新结合，形成了一个电位垒，阻止了进一步的扩散。

同时，当电子从N型区进入P型区时，与空穴重新结合，失去了自由的状态，并向P型区输送了能量，成为了正空穴；而当空穴从P型区进入N型区时，与电子重新结合，失去了自由的状态，并向N型区输送了能量，成为了负电子。

这样，P型区上形成了负电荷，N型区上形成了正电荷。

由于此时两者之间形成了一定的电场，这一区域被称为PN结。

PN结具有单向导电性，即在正向偏置和反向偏置时具有不同的电流特性。

1.正向偏置：当外加电压的正极连接到P型区，负极连接到N型区时，电路关闭。

由于PN结的电位垒被外加电压压低，当电压足够高，达到电位垒的断电压时，PN结内的电子和空穴就能克服电位垒的阻碍，自由移动，形成了正向电流，即电子从N型区流向P型区，空穴从P型区流向N型区。

这种导电状态下，PN结呈现出低电阻的特性，电流较大。

2.反向偏置：当外加电压的正极连接到N型区，负极连接到P型区时，电路闭合。

由于外加电压的方向与电位垒的方向相反，导致电子和空穴不能克服电位垒的阻碍，无法形成电流，称为反向击穿。

这种导电状态下，PN结呈现出高电阻的特性，电流非常小，接近于零。

由于PN结具有单向导电性，可以在太阳能电池中起到分离正电荷和负电荷的作用。

当光线照射到太阳能电池上时，PN结中的电子被激发，从N型区向P型区移动，形成了光生电流。

太阳能电池教案：了解太阳能电池的工作原理及应用场景

太阳能电池教案：了解太阳能电池的工作原理及应用场景引言近年来，随着人们对环境和能源问题的日益关注，太阳能电池作为清洁能源的代表，受到越来越多的关注和应用。

太阳能电池被广泛地应用在太阳能发电中，节约了大量的传统能源，成为了当代清洁能源领域的杰出代表。

那么，太阳能电池是如何工作的，它的应用场景有哪些呢？下面我们就来了解一下。

一、太阳能电池的工作原理太阳能电池是将太阳光能直接转换成直流电能的一种设备。

太阳能电池受到阳光照射的时候，就会通过半导体材料内部的PN结，将光能转换成电能，达到将太阳能转换成电能的目的。

1、太阳光的转换太阳光是由能量微粒和电磁波同时组成的一种辐射能。

太阳能电池通常采用硅等半导体材料制成。

当太阳光照射到太阳能电池上时，能量微粒会与半导体材料相互作用。

2、PN结太阳能电池内部由PN结构成，PN结具有单向导电性和半导体材料的类型相反的区域。

它分为P区和N区两个区域，其中P区富含正空穴和少量负离子，而N区则富含负电子和少量正离子。

当光子照射到PN结时，光子的能量将P区内的电子能级提升到晶格结构中的价带，与N区的导带形成电子-空穴对。

3、电荷分离PN结的电荷分离是太阳能电池的核心部分。

当光子打到PN结界面处，被电子吸收后会变得有能量，动能增加，跨越电子势垒，变成自由电子；而原子从内部排出的空穴则被吸收。

这样P区就变成了空穴富集区，N区则变成电子富集区，产生电势差，将自由电子和空穴分离。

这个过程也被称为“内建电场”。

4、电子移动PN结形成的内建电场可推动电子向前流动。

电子流向集电极后再通过电路返回太阳能电池，从而形成电流。

流向 PN 结的电子叫做电流子，流向集电极的电流叫做集电流。

当电子流过负载时，就形成了电能。

这个过程被称为太阳能电池的“工作”。

二、太阳能电池的应用场景太阳能电池具有光点深度透射、节约能源、使用寿命长等特点，被广泛建设在各种工业领域。

随着清洁能源的不断发展，太阳能电池也被广泛应用到各个领域。

幼儿园中班制作简易太阳能电池组教案

幼儿园中班制作简易太阳能电池组教案标题：幼儿园中班制作简易太阳能电池组教案一、教学目标1. 让幼儿了解太阳能电池的组成原理以及利用太阳光来发电的原理。

2. 帮助幼儿掌握简单的电路知识，了解电路中各个部分的作用，掌握如何制作简易的太阳能电池组。

3. 培养幼儿对环保知识的认识和保护环境的意识。

二、教学内容1. 太阳能电池的组成原理及利用太阳光来发电的原理2. 电路的组成以及各个部分的作用3. 制作简易的太阳能电池组三、教学重点1. 让幼儿了解太阳能电池的组成原理以及利用太阳光来发电的原理。

2. 帮助幼儿掌握简单的电路知识，了解电路中各个部分的作用，掌握如何制作简易的太阳能电池组。

四、教学难点1. 让幼儿理解太阳能电池的组成原理以及利用太阳光来发电的原理。

2. 帮助幼儿理解电路中各个部分的作用，掌握如何制作简易的太阳能电池组。

五、教学准备1. 干净整洁的教学环境2. 太阳能电池材料：太阳能电池、导线、灯泡、胶带、剪刀3. 图片、模型、教学用具六、教学过程设计1. 节目主题演示让幼儿看一段跟太阳能电池有关的小视频，让他们先感受一下太阳能电池的神奇和实用性。

或者是介绍太阳能电池的特点及其用处，引发幼儿的兴趣和探究欲。

2. 知识讲解及实验（1）太阳能电池的组成原理及利用太阳光来发电的原理太阳能电池是一种能将太阳能转化为电能的器件，由两个不同材质电极组成的半导体材料制成。

当太阳光照射在太阳能电池上时，太阳光的能量被聚集，当太阳光照到合金电极上时，电荷被激活并释放出来，这样就产生了电流。

这个电流可以在一个电路中流动，给灯泡等各种设备提供能量。

（2）电路的组成以及各个部分的作用（3）制作简易的太阳能电池组通过上述讲解，让幼儿了解到完成一个简单的电路需要什么元素：太阳能电池、导线和灯泡等等。

可以让幼儿跟随老师进行动手实验。

分为以下步骤：a. 首先将太阳能电池用胶带固定在桌子上，接上导线。

导线一头是太阳能电池底部的两个金属片，另一头则焊接灯泡的金属钩。
