电工电子技术基础与技能题库与参考答案

电工电子技术基础与技能题库与参考答案一、判断题（共100题，每题1分，共100分）1.一只额定电压220V的白炽灯，可以接在最大为311V的交流电源上。

A、正确B、错误正确答案：A2.纯电阻电路的有功功率为零。

A、正确B、错误正确答案：B3.在接触器互锁正反转控制电路中，正、反转接触器有时可以同时通电。

A、正确B、错误正确答案：B4.应用万用表测量时，为了使读数接近准确值，估读的位数应在2位以上。

A、正确B、错误正确答案：B5.容抗Xc=1/（2πfC）只适用于正弦交流电的计算。

A、正确B、错误正确答案：A6.漏电保护装置可用于过载、过压、欠压和缺相保护。

A、正确B、错误正确答案：B7.电压互感器在运行中，其二次绕组不允许短路。

A、正确B、错误正确答案：A8.移动某些非固定安装的电气设备时(如电风扇，照明灯)，可以不必切断电源。

A、正确B、错误正确答案：B9.复合按钮在按动时，动合触点先闭合，动断触点后断开。

A、正确B、错误正确答案：B10.主磁通一般比漏磁通大得多。

A、正确B、错误11.任一时刻，电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。

A、正确B、错误正确答案：A12.双极型晶体管和单极型晶体管中都有两种载流子参与导电。

A、正确B、错误正确答案：B13.保护接地与保护接零的安全原理是完全相同的。

A、正确B、错误正确答案：B14.交流电路中，容抗表示电容对交流电流的阻碍作用。

A、正确B、错误正确答案：A15.同一负载作三角形联接与星形联接时，只要两次联接的相电压相等，其相电流就相等。

A、正确B、错误正确答案：A16.某点的电位可以理解为该点与电位参考点之间的电压。

A、正确B、错误正确答案：A17.保护接地适用于电源中性线直接接地的电气设备。

A、正确B、错误正确答案：B18.右手定则可判断任何情况下感应电流的方向。

A、正确B、错误正确答案：B19.在扑灭电气火灾的明火时，应该用水扑灭。

电路第9章习题参考答案(太原理工大学)

100 100 0 . 204 46 . 57 A 33.68 j 35.58 48.9946.57
j M I j 30 0 . 204 46 . 57 1 I 2 Z 22 156.250.19
0.039 186.76A 0.039172.44 A
9-2 已知题9-2图所示的耦合线圈，L1=0.5H， L2=1.2H ，耦合系数k=0.5，i1=2i2=2sin(100t+30⁰)A。求电压u1和u2.
di1 di2 u1 L1 M dt dt 0.5 2 100cos(100t 30) 0.387100cos(100t 30)
P I R I R2 0.039 100 0.152 W
2 2 2 2 2
9-9
图示为理想变压器电路，试求电路中的电流 I
1 :1 10

变比n为
副边折合到原边的等效阻抗为
1 Zi n Z L (1000 j1000 ) 10 j10 100
2
题9-9图
原边等效电路为右图示 100 I 1 10 j10 10 0 0.67 42.27 A 11 j10
9-10 图示理想变压器电路，试求电路中的电压 U 2
解 1. 用回路法求解由原电路可得
I1 1 U1 200 5 U I

20U U 1 2
2
2
题9-10图
20I I 2 1
解方程组得 U 2 10V

2. 用阻抗变换法。次级电阻在初级表现为
n 5 400 5 2000
2
得等效初级电路如图所示

太原理工大学电路与电子技术基础作业及重点练习解答

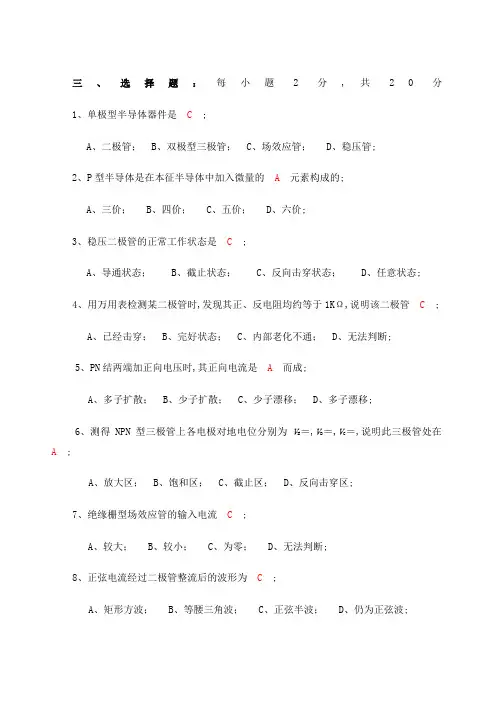

电子技术基础习题答案

三、选择题：每小题2分,共20分1、单极型半导体器件是C ;A、二极管；B、双极型三极管；C、场效应管；D、稳压管;2、P型半导体是在本征半导体中加入微量的A元素构成的;A、三价；B、四价；C、五价；D、六价;3、稳压二极管的正常工作状态是 C ;A、导通状态；B、截止状态；C、反向击穿状态；D、任意状态;4、用万用表检测某二极管时,发现其正、反电阻均约等于1KΩ,说明该二极管C ;A、已经击穿；B、完好状态；C、内部老化不通；D、无法判断;5、PN结两端加正向电压时,其正向电流是A而成;A、多子扩散；B、少子扩散；C、少子漂移；D、多子漂移;6、测得NPN型三极管上各电极对地电位分别为V E＝,V B＝,V C＝,说明此三极管处在A ;A、放大区；B、饱和区；C、截止区；D、反向击穿区;7、绝缘栅型场效应管的输入电流C ;A、较大；B、较小；C、为零；D、无法判断;8、正弦电流经过二极管整流后的波形为C ;A、矩形方波；B、等腰三角波；C、正弦半波；D、仍为正弦波;9、三极管超过C所示极限参数时,必定被损坏;A、集电极最大允许电流I CM；B、集—射极间反向击穿电压U BRCEO；C、集电极最大允许耗散功率P CM；D、管子的电流放大倍数 ;10、若使三极管具有电流放大能力,必须满足的外部条件是CA、发射结正偏、集电结正偏；B、发射结反偏、集电结反偏；C、发射结正偏、集电结反偏；D、发射结反偏、集电结正偏;三、选择题：每小题2分,共20分1、基本放大电路中,经过晶体管的信号有C;A、直流成分；B、交流成分；C、交直流成分均有;2、基本放大电路中的主要放大对象是B;A、直流信号；B、交流信号；C、交直流信号均有;3、分压式偏置的共发射极放大电路中,若V B点电位过高,电路易出现B;A、截止失真；B、饱和失真；C、晶体管被烧损;4、共发射极放大电路的反馈元件是B;A、电阻R B；B、电阻R E；C、电阻R C;5、功放首先考虑的问题是A;A、管子的工作效率；B、不失真问题；C、管子的极限参数;6、电压放大电路首先需要考虑的技术指标是A;A、放大电路的电压增益；B、不失真问题；C、管子的工作效率;7、射极输出器的输出电阻小,说明该电路的AA、带负载能力强；B、带负载能力差；C、减轻前级或信号源负荷;8、功放电路易出现的失真现象是C;A、饱和失真；B、截止失真；C、交越失真;9、基极电流i B的数值较大时,易引起静态工作点Q接近B;A、截止区；B、饱和区；C、死区;10、射极输出器是典型的C;A、电流串联负反馈；B、电压并联负反馈；C、电压串联负反馈;三、选择题：每小题2分,共20分1、理想运放的开环放大倍数A u0为A,输入电阻为A,输出电阻为B;A、∞；B、0；C、不定;2、国产集成运放有三种封闭形式,目前国内应用最多的是C;A、扁平式；B、圆壳式；C、双列直插式;3、由运放组成的电路中,工作在非线性状态的电路是C;A、反相放大器；B、差分放大器；C、电压比较器;4、理想运放的两个重要结论是B;A、虚短与虚地；B、虚断与虚短；C、断路与短路;5、集成运放一般分为两个工作区,它们分别是B;A、正反馈与负反馈；B、线性与非线性；C、虚断和虚短;6、B输入比例运算电路的反相输入端为虚地点;A、同相；B、反相；C、双端;7、集成运放的线性应用存在C现象,非线性应用存在B现象;A、虚地；B、虚断；C、虚断和虚短;8、各种电压比较器的输出状态只有B;A、一种；B、两种；C、三种;9、基本积分电路中的电容器接在电路的C;A、反相输入端；B、同相输入端；C、反相端与输出端之间;10、分析集成运放的非线性应用电路时,不能使用的概念是B;A、虚地；B、虚短；C、虚断;三、选择题每小题2分,共12分1、逻辑函数中的逻辑“与”和它对应的逻辑代数运算关系为 B ;A、逻辑加B、逻辑乘C、逻辑非2．、十进制数100对应的二进制数为C ;A、1011110B、1100010C、1100100D、3、和逻辑式AB表示不同逻辑关系的逻辑式是B ;A 、B A + B 、B A •C 、B B A +•D 、A B A +4、数字电路中机器识别和常用的数制是 A ;A 、二进制B 、八进制C 、十进制D 、十六进制5、＋56的补码是 D ;A 、00111000B B 、C 、01000111BD 、01001000B6、所谓机器码是指 B ;A 、计算机内采用的十六进制码B 、符号位数码化了的二进制数码C 、带有正负号的二进制数码D 、八进制数三、选择题每小题2分,共20分1、具有“有1出0、全0出1”功能的逻辑门是 B ;A 、与非门B 、或非门C 、异或门D 、同或门2、下列各型号中属于优先编译码器是 C ;A 、74LS85B 、74LS138C 、74LS148D 、74LS483、七段数码显示管TS547是 B ;A 、共阳极LED 管B 、共阴极LED 管C 、极阳极LCD 管 D 、共阴极LCD 管4、八输入端的编码器按二进制数编码时,输出端的个数是 B ;A 、2个B 、3个C 、4个D 、8个5、四输入的译码器,其输出端最多为 D ;A 、4个B 、8个C 、10个D 、16个6、当74LS148的输入端70~I I 按顺序输入时,输出02~Y Y 为 B ;A 、101B 、010C 、001D 、1107、一个两输入端的门电路,当输入为1和0时,输出不是1的门是 D ;A 、与非门B 、或门C 、或非门D 、异或门8、多余输入端可以悬空使用的门是 B ;A 、与门B 、TTL 与非门C 、CMOS 与非门D 、或非门9、译码器的输出量是 A ;A 、二进制B 、八进制C 、十进制D 、十六进制10、编码器的输入量是 C ;A 、二进制B 、八进制C 、十进制D 、十六进制三、选择题每小题2分,共20分1、仅具有置“0”和置“1”功能的触发器是 C ;A 、基本RS 触发器B 、钟控RS 触发器C 、D 触发器 D 、JK 触发器2、由与非门组成的基本RS 触发器不允许输入的变量组合R S 为 A ;A 、00B 、01C 、10D 、113、钟控RS 触发器的特征方程是 D ;A 、n 1n Q R Q +=+B 、n 1n Q S Q +=+C 、n 1n Q S R Q +=+D 、n n Q R S Q +=+14、仅具有保持和翻转功能的触发器是 B ;A 、JK 触发器B 、T 触发器C 、D 触发器 D 、T ˊ触发器5、触发器由门电路构成,但它不同门电路功能,主要特点是 CA 、具有翻转功能B 、具有保持功能C 、具有记忆功能6、TTL 集成触发器直接置0端D R 和直接置1端D S 在触发器正常工作时应 CA 、D R =1,D S =0B 、D R =0,D S =1C 、保持高电平“1”D 、保持低电平“0”7、按触发器触发方式的不同,双稳态触发器可分为 CA 、高电平触发和低电平触发B 、上升沿触发和下降沿触发C 、电平触发或边沿触发D 、输入触发或时钟触发8、按逻辑功能的不同,双稳态触发器可分为 A ;A 、RS 、JK 、D 、T 等B 、主从型和维持阻塞型C 、TTL 型和MOS 型D 、上述均包括9、为避免“空翻”现象,应采用 B 方式的触发器;A 、主从触发B 、边沿触发C 、电平触发10、为防止“空翻”,应采用 C 结构的触发器;A、TTLB、MOSC、主从或维持阻塞三、选择题每小题2分,共20分1、描述时序逻辑电路功能的两个必不可少的重要方程式是B ;A、次态方程和输出方程B、次态方程和驱动方程C、驱动方程和时钟方程D、驱动方程和输出方程2、用8421BCD码作为代码的十进制计数器,至少需要的触发器触发器个数是C ;A、2B、3C、4D、53、按各触发器的状态转换与时钟输入CP的关系分类,计数器可分A计数器;A、同步和异步B、加计数和减计数C、二进制和十进制4、能用于脉冲整形的电路是C ;A、双稳态触发器B、单稳态触发器C、施密特触发器5、四位移位寄存器构成的扭环形计数器是B计数器;A、模4B、模8C、模166、下列叙述正确的是DA、译码器属于时序逻辑电路B、寄存器属于组合逻辑电路C、555定时器属于时序逻辑电路D、计数器属于时序逻辑电路7、利用中规模集成计数器构成任意进制计数器的方法是BA、复位法B、预置数法C、级联复位法8、不产生多余状态的计数器是A ;A、同步预置数计数器B、异步预置数计数器C、复位法构成的计数器9、数码可以并行输入、并行输出的寄存器有CA、移位寄存器B、数码寄存器C、二者皆有10、改变555定时电路的电压控制端CO的电压值,可改变CA、555定时电路的高、低输出电平B、开关放电管的开关电平C、比较器的阈值电压D、置“0”端R的电平值三、选择题每小题2分,共20分1、图8-15输出端表示的逻辑关系为A;A、ACDB、ACDC、BD、B2、利用电容的充电来存储数据,由于电路本身总有漏电,因此需定期不断补充充电刷新才能保持其存储的数据的是BA、静态RAM的存储单元B、动态RAM的存储单元3、关于存储器的叙述,正确的是AA、存储器是随机存储器和只读存储器的总称B、存储器是计算机上的一种输入输出设备C、计算机停电时随机存储器中的数据不会丢失4、一片容量为1024字节×4位的存储器,表示有C个存储单元;A 、1024B 、4C 、4096D 、85、一片容量为1024字节×4位的存储器,表示有A 个地址;A 、1024B 、4C 、4096D 、86、只能读出不能写入,但信息可永久保存的存储器是AA 、ROMB 、RAMC 、PRAM7、ROM 中译码矩阵固定,且可将所有输入代码全部译出的是C ;A 、ROMB 、RAMC 、完全译码器8、动态存储单元是靠B 的功能来保存和记忆信息的;A 、自保持B 、栅极存储电荷9、利用双稳态触发器存储信息的RAM 叫B RAM;A 、动态B 、静态10、在读写的同时还需要不断进行数据刷新的是A 存储单元;A 、动态B 、静态三、选择题每小题2分,共20分1、ADC 的转换精度取决于A ;A 、分辩率B 、转换速度C 、分辨率和转换速度2、对于n 位DAC 的分辨率来说,可表示为C ;A 、n 21B 、1-n 21C 、121n3、R-2R梯形电阻网络DAC中,基准电压源U R和输出电压u0的极性关系为B;A、同相B、反相C、无关4、采样保持电路中,采样信号的频率f S和原信号中最高频率成分f imax之间的关系是必须满足A;A、f S≥2f imaxB、f S<f imaxC、f S＝f imax5、如果u i＝0～10V,U imax=1V,若用ADC电路将它转换成n＝3的二进制数,采用四舍五入量化法,其量化当量为B;A、1/8VB、2/15VC、1/4V6、DAC0832是属于A网络的DAC;A、R-2R倒T型电阻B、T型电阻C、权电阻7、和其它ADC相比,双积分型ADC转换速度A;A、较慢B、很快C、极慢8、如果u i＝0～10V,U imax=1V,若用ADC电路将它转换成n＝3的二进制数,采用四舍五入量化法的最大量化误差为A;A、1/15VB、1/8VC、1/4V9、ADC0809输出的是AA、8位二进制数码B、10位二进制数码C、4位二进制数码10、ADC0809是属于B的ADC;A、双积分型B、逐次比较型。

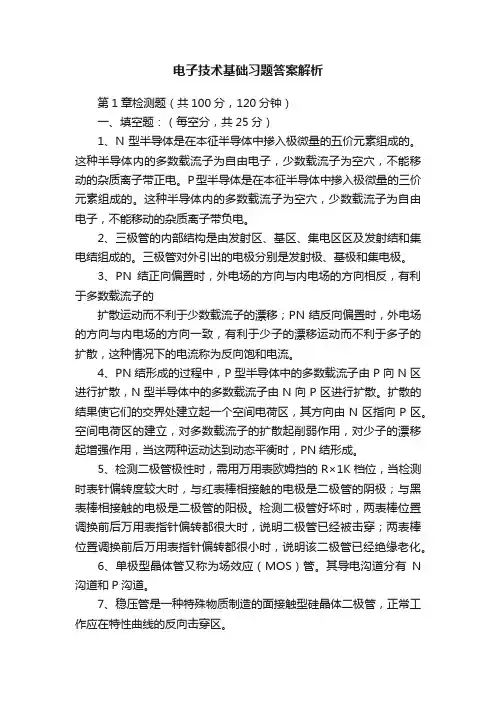

电子技术基础习题答案解析

电子技术基础习题答案解析第1章检测题（共100分，120分钟）一、填空题：（每空分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。

这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。

P型半导体是在本征半导体中掺入极微量的三价元素组成的。

这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。

2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。

三极管对外引出的电极分别是发射极、基极和集电极。

3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。

4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。

扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。

空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN结形成。

5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。

检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化。

6、单极型晶体管又称为场效应（MOS）管。

其导电沟道分有N 沟道和P沟道。

7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。

8、MOS管在不使用时应避免栅极悬空，务必将各电极短接。

二、判断正误：（每小题1分，共10分）1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。

(完整版)电子技术基础复习题及答案

电子技术基础一、选择题：1．在杂质半导体中,少子浓度主要取决于( )(A) 掺入杂质的浓度、 (B) 材料、 (C) 温度2．测得某PNP型三极管各极点位为:UB=-3V UE=-4V UC=-6V,则该管工作于( )(A) 放大状态、 (B) 饱和状态、 (C) 截止状态3．在基本共射放大电路中，若更换晶体管使β值由50变为100,则电路的放大倍数( )(A) 约为原来的1/2倍 (B) 约为原来的2倍 (C) 基本不变4．在OCL电路中，引起交越失真的原因是( )(A) 输入信号过大 (B) 晶体管输入特性的非线性 (C) 电路中有电容5．差动放大器中,用恒流源代替长尾R e是为了( )(A) 提高差模电压增益 (B) 提高共模输入电压范围(C) 提高共模抑制比6．若A+B=A+C，则（）(A) B=C； (B) B=C；(C)在A=0的条件下，B=C7．同步计数器中的同步是指（）（A）各触发器同时输入信号；（B）各触发器状态同时改变；（C）各触发器受同一时钟脉冲的控制8．由NPN管组成的单管基本共射放大电路，输入信号为正弦波，输出电压出现顶部被削平的失真，这种失真是（）（A）饱和失真（B）截止失真（C）频率失真9．对PN结施加反向电压时，参与导电的是（）（A）多数载流子（B）少数载流子（C）既有多数载流子又有少数载流子10．当温度增加时，本征半导体中的自由电子和空穴的数量（）（A）增加（B）减少（C）不变11．通用型集成运放的输入级采用差动放大电路，这是因为它的（）A、输入电阻高B、输出电阻低C 、共模抑制比大D 、电压放大倍数大 12．对于桥式整流电路，正确的接法是( )13．将代码(10000011)8421BCD 转换成二进制数为（） A 、(01000011)2 B 、(01010011)213．将代码(10000011)8421BCD 转换成二进制数为（） A 、(01000011)2 B 、(01010011)2 C 、(10000011)2D 、(000100110001)214．N 个变量的逻辑函数应该有最小项（） A 、2n 个 B 、n2个 C 、2n 个 D.、(2n-1)个 15．函数F=B A +AB 转换成或非－或非式为（）A 、B A B A +++ B 、B A B A +++C 、B A B A +D 、B A B A +++ 16．图示触发器电路的特征方程Qn+1 =（） A. n nQ T Q T + B. Q T +TQn C. n Q D. T17．多谐振荡器有（）A 、两个稳定状态B 、一个稳定状态，一个暂稳态C 、两个暂稳态D 、记忆二进制数的功能18．本征半导体电子浓度______空穴浓度，N 型半导体的电子浓度______空穴浓度，P 型半导体的电子浓度______空穴浓度（）A 、等于、大于、小于B 、小于、等于、大于C 、等于、小于、大于 19．稳压管构成的稳压电路，其接法是（）A、稳压二极管与负载电阻串联B、稳压二极管与负载电阻并联。

太原理工大学电路cad思考题

1. 你在绘制甲乙类放大器电路的原理图时遇到了什么问题？如果你解决了其中一些问题，请写出问题及解决方法；如果没有解决，请写出这些问题。

（不能全部的问题都没有解决！）（必答）答：问题一有时原理图较大，复制时有的元件信息会丢失解决方法在原理图四周点几个不明显的点，画小点的快捷方式是 P/T，再按tab键弹出属性对话框在text中填上“.”不是直接按tab键问题二实验中不知道如何生成.net文件解决方法点击菜单右键中creat netlist5、元件的属性有几个，它们的含义分别是什么？答：10个。

（1）Lib Ref：在元件库中定义的元件名称，不会显示在绘图页中。

（2）Footprint：封装形式，应该输入该元件在PCB库里的名称。

（3）Designator：流水序号。

（4）Part Type：显示在绘图页中的元件名称，与元件库中名称“Lib Ref”一致。

一般这里写入元件的大小或类型。

（5）Sheet Path：成为绘图页元件时，定义下层绘图页的路径。

（6）Part：定义子元件序号，如与门电路的第一个逻辑门为1，第二个为2等。

（7）Selection：切换选取状态。

（8）Hidden Pins：是否显示元件的隐藏引脚。

（9）Hidden Fields：是否显示“Part Fields 1-8”、“Part Fields 9-16”选项卡中的元件数据栏。

（10）Field Name：是否显示元件的数据栏名称。

1.放置元件的操作有几种方法？分别是什么？答：方法1：通过元件库浏览器元件列表区：双击元件，单击元件+Place；方法2：菜单命令：Place | Part；或Wiring Tools工具栏方法3：Digital Objects工具栏---常用元器件。

7. ERC电气检测法则能检查电路中的逻辑错误吗？答：能检测，ERC是为了检查所设计的电路原理图中的电气连接和引脚信息，以便能查找明显的错误。

执行ERC检查后，将生成错误报告，并且在电路原理图中标志错误，以便用户分析和修正错误。

电子技术基础与技能题库与参考答案

电子技术基础与技能题库与参考答案一、单选题（共40题，每题1分，共40分）1、集成运算放大器实质是一个A、阻容耦合的多级放大器B、单级放大器C、直接耦合的多级放大器D、变压器耦合的多级放大器正确答案：C2、国产集成8421BCD译码器输出高电平有效的是A、T331B、T1042C、C301D、T4042正确答案：C3、为了保证开关电源的输出稳压，开关电源中必须设置( )电路。

A、自动脉宽调整B、整流滤波C、自激开关调整D、自动保护正确答案：A4、当硅二极管加上0.3V正向电压时，该晶体二极管相当于A、阻值很小的电阻B、内部短路C、小阻值电路D、阻值很大的电阻正确答案：D5、下列逻辑函数等式，正确的是A、A+B=AB、AB=A+BC、A+(B+C)=A+CD、AB+AC=A(B+C)正确答案：D6、Q0~Q3为74LS194的A、串行数据输出端B、并行数据输端C、串行数据输入端D、并行数据输出端正确答案：D7、如果三极管的基极电流是40μA ，集电极电流是2mA ，则三极管的电流放大系数为A、20B、50C、200D、500正确答案：B8、74LS194寄存器是( )位双向寄存器。

A、4B、8C、32D、16正确答案：A9、将二进制代码赋予的特定含义翻译出来称为A、奇偶效验B、数据选择器C、译码D、编码正确答案：C10、功率放大电路的最大效率是指A、输出功率与功放管上消耗功率的比值B、最大不失真输出功率与电源提供功率的比值C、电源提供的功率和输出功率的比值D、输出功率和输入功率的比值正确答案：B11、使用4个触发器进行级联而构成二进制计数器时，最多可以对从0到( )的二进制数进行计数。

A、12B、15C、32D、16正确答案：D12、将或非门电路的所有输入端连接在一起，可实现( )功能。

A、非B、或非C、与非D、或正确答案：A13、一个三级放大电路，测得第一级的电压增益为0dB，第二级的电压增益为40dB，第三级的电压增益为20dB，则总的电压增益为A、0dBB、60dBC、80D、800正确答案：B14、具有记忆功能的逻辑电路是A、加法器B、显示器C、计数器D、译码器正确答案：C15、测试二输入端与非门逻辑功能时，要测试( )种输入信号的输出情况。

电工电子技术基础与技能习题库含答案

电工电子技术基础与技能习题库含答案一、判断题（共100题，每题1分，共100分）1.LED节能灯是直接把电转化为光的高亮度白色发光二极管发光源。

A、正确B、错误正确答案：A2.电流互感器在运行中，其二次绕组不允许开路。

A、正确B、错误正确答案：A3.保护接地与保护接零的安全原理是完全相同的。

A、正确B、错误正确答案：B4.若AB=AC同时A+B=A+C，则一定满足B=C。

A、正确B、错误正确答案：A5.绕线式电动机的定子作耐压试验时，转子绕组应接地。

A、正确B、错误正确答案：A6.温度升高时，放大电路的静态工作点会上升，可能会引起饱和失真，为了稳定静态工作点，通常采用分压式偏置电路。

A、正确B、错误正确答案：A7.三相对称负载作三角形联接时，线电流是相电流的倍，且相位上比对应的相电流超前。

A、正确B、错误正确答案：A8.任意的封闭电路不全是回路。

A、正确B、错误正确答案：B9.扩大电表交流电流量程采用分流器，扩大直流电流量程采用电流互感器。

A、正确B、错误正确答案：B10.按正弦规律变化的交流电称为正弦交流电。

A、正确B、错误正确答案：A11.三极管的集电区、发射区用的是同一种杂质半导体，因此，可将三极管的集电极和发射极可以互换使用。

A、正确B、错误正确答案：B12.保护接零的首要作用是故障时迅速切断故障设备的电源。

A、正确B、错误正确答案：A13.二极管元件属于非线性电阻。

A、正确B、错误正确答案：A14.电感线圈除少数可采用现成成品外，作为非标准元件，经常需要根据电路要求进行自行设计和制作。

A、正确B、错误正确答案：A15.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。

A、正确B、错误正确答案：A16.某同学用模拟万用表欧姆挡检测一石英晶体的电阻值为无穷大，则判定晶体已失效。

A、正确B、错误正确答案：B17.差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。

太原理工大学电工电子技术1

电工电子技术
本课程的性质、内容与要求
课程性质：本课程是研究电工技术与电子技术的理论和应用的一门技术基础课；是高等学校工科非电类专业的一门非常重要的电类课程。课程内容： 1、电工技术（1）电路（2）电机与控制（3）安全用电 2、电子技术（1）模拟电子技术（2）数字电子技术课程要求： 1、通过学习，掌握电工技术与电子技术的基本理论、基本知识和基本技能； 2、理论联系实际，培养学生独立分析问题和解决问题的能力； 3、多动脑、多动手、多总结，培养学生的自学能力和创新意识。
返回上一页下一页
电工电子技术
③恒压源中的电压 US为零时，恒压源视为短路。
+ _
US=0
④与恒压源并联的元件对外电路而言为可视为开路。
+ E _
例
R1
R2 Is
a
b
设 E=10V
+ _E I a
R2
a
b
+ R1 R2 当 R 接入时则 2 U 1 E _ ab 2 I=5A 当R1 R2 同时接入时 I=10A b
返回上一页下一页
电工电子技术
问题与讨论
I US
+ _
a
R
否因为R = 0 时 Uab
US I 0
US ________
b
恒压源两端可否短路？
恒压源特性中不变的是：
I 恒压源特性中变化的是：__________ 外电路的改变 _________________ 会引起 I 的变化。
大小的变化， I 的变化可能是 _______ 方向的变化。或者是_______
U = -I R
返回上一页下一页

电工电子技术基础与技能复习题含参考答案

电工电子技术基础与技能复习题含参考答案一、判断题（共100题，每题1分，共100分）1.交流电路中，容抗表示电容对交流电流的阻碍作用。

A、正确B、错误正确答案：A2.三相发电机各相绕组的始端和末端之间的电压称为相电压。

A、正确B、错误正确答案：A3.根据电路放大原理，可以说任何放大电路都有功率放大作用。

A、正确B、错误正确答案：A4.可用两手指轻压喉结一侧（或左或右）凹陷处的颈动脉有无搏动的方法判断触电者心跳是否停止。

A、正确B、错误正确答案：A5.组合逻辑电路的分析和设计是两个相反的过程。

A、正确B、错误正确答案：A6.晶体管可用较小电流控制较大电流。

A、正确B、错误正确答案：A7.在供电线路中，分别采用黄、绿、红三种颜色表示L1、L2、L3。

A、正确B、错误正确答案：A8.二极管加正向电压时一定导通。

A、正确B、错误正确答案：B9.接触器的电磁线圈通电时，常开触点先闭合，常闭触点再断开。

A、正确B、错误正确答案：B10.测量交流电压主要采用电磁式电压表，电压表必须与被测电路并联。

A、正确B、错误正确答案：A11.11010b=26d，其8421BCD码就是0010 0110。

其中，8421BCD码0010表示十进制数2，0110表示十进制数6。

A、正确B、错误正确答案：A12.二极管是线性元件。

A、正确B、错误正确答案：B13.时间继电器按照延时工作原理的不同，可分为电磁式、空气阻尼式、电动式、钟摆式和半导体式五种。

A、正确B、错误正确答案：A14.保护接地与保护接零的安全原理是完全相同的。

A、正确B、错误正确答案：B15.自动空气开关是低压配电网络中非常重要的电器，其仅具有动作后不需要更换元件的优点。

A、正确B、错误正确答案：B16.电路在短路状态下，电源内阻上压降为零。

A、正确B、错误正确答案：B17.为了有效地防止设备漏电事故的发生，电气设备可采用接地和接零双重保护。

A、正确B、错误正确答案：B18.电子元件在检验时只要功能OK，外观无关紧要。

数字电子技术基础课后答案(太原理工大学教科书)

《数字电子技术基础教程》习题与参考答案（2010．1）第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（101011）2=（53）8=（2B）16（3）56=（111000）2=（70）8=（38）16（4）（1001110）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）10110001；（2）10101010；（3）11110001；（4）10001000 解：（1）10110001=177（2）10101010=170（3）11110001=241（4）10001000=136【题1-3】将下列十六进制数转换为十进制数。

（1）FF；（2）3FF；（3）AB；（4）13FF解：（1）（FF）16=255（2）（3FF）16=1023（3）（AB）16=171（4）（13FF）16=5119【题1-4】将下列十六进制数转换为二进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（00010001）2（2）（9C）16=（10011100）2（3）（B1）16=（1011 0001）2（4）（AF）16=（10101111）2【题1-5】将下列二进制数转换为十进制数。

（1）1110.01；（2）1010.11；（3）1100.101；（4）1001.0101解：（1）（1110.01）2=14.25（2）（1010.11）2=10.75（3）（1001.0101）2=9.3125【题1-6】将下列十进制数转换为二进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）2（3）5.8=（101.1100）2（4）101.71=（1100101.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

数字电子技术基础课后答案(太原理工大学教科书)

《数字电子技术基础教程》习题与参考答案（2010．1）第1章习题与参考答案【题1-1】将下列十进制数转换为二进制数、八进制数、十六进制数。

（1）25；（2）43；（3）56；（4）78解：（1）25=（11001）2=（31）8=（19）16（2）43=（）2=（53）8=（2B）16（3）56=（）2=（70）8=（38）16（4）（）2、（116）8、（4E）16【题1-2】将下列二进制数转换为十进制数。

（1）；（2）；（3）；（4）解：（1）=177（2）=170（3）=241（4）=136【题1-3】将下列十六进制数转换为十进制数。

（1）11；（2）9C；（3）B1；（4）AF解：（1）（11）16=（）2（2）（9C）16=（）2（3）（B1）16=（1011 0001）2（4）（AF）16=（）2【题1-5】将下列二进制数转换为十进制数。

（1）20.7；（2）10.2；（3）5.8；（4）101.71解：（1）20.7=（10100.1011）2（2）10.2=（1010.0011）22（3）5.8=（101.1100）2（4）101.71=（.1011）2【题1-7】写出下列二进制数的反码与补码（最高位为符号位）。

（1）；（2）；（3）；（4）解：（1）是正数，所以其反码、补码与原码相同，为（2）反码为，补码为（3）反码为，补码为（4）反码为，补码为【题1-8】将下列自然二进制码转换成格雷码。

太原理工大学电路与电子技术基础作业及重点练习解答

第十页，共98页。
√2.2 试用网孔法求图（a）电路的电流I和图（b）电路中的电压U。
1A
解:（a）
5Ω +
30V -
Im1
5Ω
20Ω
I
Im2
Im3
+
5V
30Ω -
由网孔法得
Im1=1 -5Im1+40Im2-30Im3=30
-20Im1-30Im2+50Im3=-5
8Im2 6Im3 =7 6Im2 10Im3 =3
+ 4V
++
2A
UOC U 3U 2 10 4
U
-
--
U 3U 24 24
(b)
b
UOC U 4 6V
2.5Ω a
解:（2）求内阻RO
10Ω
3U端
+
-
a
I端 +
令 U端 =10V
+ UOC
-
RO 6V
U端
由KVL得
b
戴维南等效电路
-
4U端-10 I端= 0
b
I端 =4A
则 RO =2.5Ω
0.8
IB
5
mA mA 0.16mA 5
IC IB 50 0.16 8mA
12 IC 8mA ICS 1 12mA
因为 IC<ICS，所以管子工作在放大区。
uo UCE 12 8 1 4V 0.7V
因为 UCE>UBE，所以管子工作在放大区。
第二十六页，共98页。
1)=
2W;
提供功率提供功率
第八页，共98页。
√1.15 试求图1.40所示电路中各元件的功率。

太原理工大学高频电子线路试题

第 3 页共 10 页学院系专业班级姓名学号 (密封线外不要写姓名、学号、班级、密封线内不准答题，违者按零分计) …………………………………………密…………………………封……………………………………线…………………………………4、并联谐振回路采用抽头接入的目的是减小晶体管输出电阻和负载对回路的影响 ____，若接入系数为p ，由抽头低端折合回到回路高端，其等效电阻变化了 1 /p 2倍。

5、谐谐振功率放大器工作于丙类，电流波形出现凹陷，为使其退出凹陷，可调整的参数有 R P 、 V CC 、 V Bm 、 V BB 。

6、谐振功率放大器的三种工作状态为___临界过压欠压 _____,兼顾输出的功率和效率一般应工作在___临界_______状态，集电极调幅时应工作在___ 过压 _____状态。

基级调幅应工作在____欠压___ _状态。

三、简答题（每题5分，共30分）1、常用晶体振荡器的电路形式有那两种？分别用到晶振的何种特性？答：并联谐振晶体振荡电路和串联晶体振荡电路。

并联式实质为哈特莱电路，利用晶振的电感特性实现电感三端式振荡器。

串联式晶体串联谐振是阻抗接近于零的特性，产生的正反馈最强，满足电容三端式的振荡条件。

2、下图为超外差接收机的方框图，ABCDE 五个功能单元分别为什么电路，并简单介绍各部分功能单元的作用。

第 5 页共 10 页学院系专业班级姓名学号 (密封线外不要写姓名、学号、班级、密封线内不准答题，违者按零分计) …………………………………………密…………………………封……………………………………线…………………………………混频器需要输入两个信号：等幅的本振信号和高频已调信号。

一般本振信号的幅度远大于高频已调波。

本振的频率始终高于高频载波一个固定的中频，上图为465KHz 。

两个信号经过混频器的非线性处理，实现频谱搬移，即产生本振和输入的信号的差频465KHz 信号，这个中频信号同样是已调波，和输入信号含有相同规律的包络。

电工类第五版《电子技术基础》全章节习题与及答案

电工类第五版《电子技术基础》全章节习题与及答案一．填空题：(共59题)1.PN结正向偏置时，应该是P区的电位比N区的电位高。

2.硅二极管导通时的正向管压降约为0.7V 。

3.锗二极管导通时的正向管压降约为0.2V 。

4.半导体三极管放大的实质是小电流控制大电流。

5.工作在截止和饱和状态的三极管可作为开关器件使用。

6.三极管的极限参数分别是I CM、P CM和U CEO。

7.在共射极放大电路中输出电压和输入电压的相位相反。

[此处图片未下载成功]8.小功率三极管的输入电阻经验公式= 30 09.放大电路产生非线性失真的根本原因静态工作点不合适。

10.在放大电路中负载电阻值越大其电压放大倍数越大。

11.反馈放大器是由基本放大电路和反馈电路组成。

12.电压负反馈的作用是稳定输出电压。

13.电流负反馈的作用是稳定输出电流。

14.反馈信号增加原输入信号的反馈叫正反馈。

15.反馈信号减弱原输入信号的反馈叫负反馈。

16.放大直流信号时放大器应采用的耦合方式为直接耦合。

17.为克服零漂常采用长尾式和具有恒流源的差动放大电路。

18.集成运放按电路特性分类可分为通用型和专用型。

19.线性状态的理想集成运算放大器，两输入端电位差=0。

20.线性状态的理想集成运算放大器，两输入端的电流=0。

21.单门限电压比较器中的集成运放工作在开环状态。

22.单门限电压比较器中的集成运放属于线性应用。

23.将交流电变换成直流的过程叫整流。

24.在单相桥式整流电路中，如果负载电流是20A,则流过每只晶体二极管的电流是10 A。

25.在输出电压平均值相等的情况下，三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.26.整流二极管的冷却方式有自冷、风冷和水冷三种。

27.检查硅整流堆正反向电阻时对于高压硅堆应用兆欧表。

28.三端可调输出稳压器的三端是指输入、输出和调整三端。

29.三端固定输出稳压器CW7812型号中的12表示为 12 V。

电工电子技术基础与技能试题库与参考答案

电工电子技术基础与技能试题库与参考答案一、判断题（共100题，每题1分，共100分）1.二极管的开关时间主要取决于它的开通时间。

A、正确B、错误正确答案：B2.测量交流电流主要采用电磁式电流表，进行精密测量是使用电动式仪表，电流表必须与被测电路串联。

A、正确B、错误正确答案：A3.正逻辑的与门等效于负逻辑的与门。

A、正确B、错误正确答案：B4.当线路发生接地故障时，接地电流从接地点向大地四周流散，这时在地面上形成分布电位，人假如在接地点周围（20m以内）行走，其两脚之间就有电位差，由这电位差造成人体触电称为跨步电压触电。

A、正确B、错误正确答案：A5.在任一段电路中，没有电压就一定没有电流，有电压就一定有电流。

B、错误正确答案：B6.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则S=P+Q。

A、正确B、错误正确答案：B7.变压器的外特性是指一次侧保持额定电压，负载功率因数一定时，二次侧端电压随负载电流变化的关系。

A、正确B、错误正确答案：A8.过载保护就是当电气设备过载时能立即切断电源的一种保护。

A、正确B、错误正确答案：B9.交流接触器通过自身的常开辅助触点使线圈总是处于得电状态的现象叫做自锁。

A、正确B、错误正确答案：A10.漏电保护器既可用来保护人身安全，还可用来对低压系统或设备的对地绝缘状况起到监督作用。

A、正确正确答案：A11.在接触器互锁正反转控制电路中，正、反转接触器有时可以同时通电。

A、正确B、错误正确答案：B12.电阻串联后的总电阻值大于其中任一只电阻的阻值。

A、正确B、错误正确答案：A13.纯电感正弦交流电路中，瞬时功率的最大值就是无功功率。

A、正确B、错误正确答案：A14.保护接地是将一切正常时不带电而在绝缘损坏时可能带电的金属部分与独立的接地装置相连，从而防止工作人员触及时发生电击事故。

A、正确B、错误正确答案：A15.三相异步电动机接触器互锁正反转控制电路中，正反转接触器的自锁触点互换后，电动机只能进行点动控制。

2000-2014年太原理工大学电路考研真题与答案解析

N
I2 + u2 _
。。
s
1k
图9
共 3 页，第 2 页
十、图 10 所示对称三相电路中，电源为对称三相电源，其线电压 U1=380V,Z=90+j20Ω,R=ωL= (1) (2) (2)
��
=50Ω
IA
P Q
K(t=0)
+ 6i1 _ iS
i1 1H
iL
。。 4
iS/A
2
4
1A
o 图8
t/s
1
九、电路如图 9 所示，开关 S 断开时测得 I1=5mA,U2=-250V,S 闭合时测得 I1=5mA,U2=-125V。求不含独立源网络 N 的混合参数矩阵[H]。（10 分）
10mA
100
I1 + u1 _
��
��
��
受控源的转移电流比（控制系数）α 需多大？（10 分）
R2
αi
R1
C1
i C2
+ u _
A
B
R
图4
图5
共 3 页，第 1 页
五、电路如图 5 所示，正弦电源电压有效值 U=220V,已知负载 A 的功率 PA=10kW，功率因数 λ =cosφA=0.6(滞后)，负载 B 的功率 PB=8kW，功率因数 λ =cosφB=0.8(滞后)，若整个电路功率因数 cosφ=0.9,试求 R。（10 分）六、含耦合电感的正弦交流电路如图 6 所示。欲使 u=0，求所需 M 值。
L1 + u S _
