电气一次设备组主要技术参数组件
变配电所一次设备简介
稳定电流和额定热稳定时间.
高压真空断路器
• 真空断路器利用真空度约为10-4Pa在运行过 程中不低于10-2Pa的高真空作为内绝缘和灭 弧介质.真空间隙的气体稀薄,分子的自由行程 较大,发生碰撞游离的几率很小.所以,真空击穿 产生电弧,是由触头蒸发出来的金属蒸气帮助形 成的.
开关 设备
量测 设备
隔离开关QS 电流互感器TA
隔离开关QS 隔离开关QS
断路器QF
避雷器F
电压互感器TV
隔离开关Q1S# 进
隔离开关Q线S 高
电流互感器压TA 隔离开关Q侧主S 电流互感器接TA 线 断路器QF
电流互感器TA
电流互感器TA
牵引变压器T1
牵引变压器T3
牵引变压器T2
牵引变压器T4
GIS高压室
控制室
二、变压器
• 1、变压器结构与原理 • 2、牵引变压器选型 • 3、牵引变压器接线
二、变压器
• 概述：
•
变压器是变配电所中最重要的
• 一次设备,只要功能是变换电压和
• 传输电能,将一次侧电能通过电磁
• 能量转换的方式传输到二次侧,同
• 时根据应用的需要将电压升高或降
• 低,完成电能的输送和分配.对于高速 铁路牵引变压器而言,将220kV电压等
• 2少油断路器. 开断电流大,10kV等级可通 过加并联回路以提高额定电流；110kV及以上 电压等级时采用积木结构；全开断时间较短； 增加压油活塞装置加强机械油吹后,提高开断小 电流的能力；存在火灾危险.
• 3压缩空气断路器 额定电流和开断电流都 可以做得很大,适合开断大容量电路；动作快,全 开断时间短；快速自动重合闸时断流容量不降 低；无火灾危险.

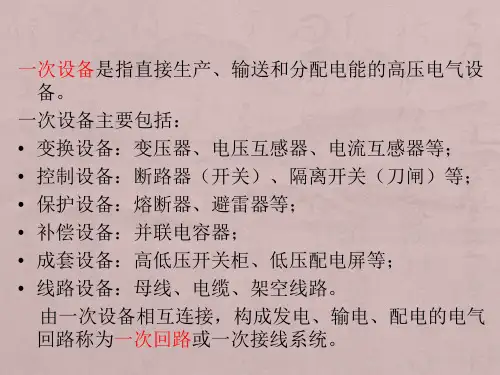

电力系统一次设备介绍
3、电力变压器的组成部分
（1）铁芯
铁芯在电力变压器中是重要的组成部件之一。 它由高导磁的硅钢片叠积和钢夹件夹紧而成， 铁芯具有两个方面的功能：
• 在原理上，铁芯是构成变压器的磁路。它把 一次绕组的电能转化为磁能，又把该磁能转 化为二次绕组的电能，因此，铁芯是能量传 递的媒介体；
• 在结构上，它是构成变压器的骨架。在铁芯 柱周围套上带有绝缘的绕组线圈，并且牢固 地对铁芯柱支撑和压紧。
二次回路：由二次设备相互连接，构成对一次设 备进行监测、控制、调节和保护的电气回路。
一、母线
• 母线：在变电所中各级电压配电装置的连接， 以及变压器等电气设备和相应配电装置的连 接，大都采用的裸导线。
• 母线的作用：汇集、分配和传送电能。
• 装设母线的必要性：在变电所中，进出线之 间需要一定的电气安全间隔，所以无法从一 处同时引出多个回路；而采用母线装置才能 保证电路接线的安全性和灵活性，所以在复 杂的系统中母线很有必要。
• 绝缘。变压器油具有比空气高得多的绝缘强度， 绝缘材料浸在油中，不仅可提高绝缘强度，而且 还可免受潮气的侵蚀。
• 散热。变压器油的比热大，常用作冷却剂，变压 器运行时产生的热量使靠近铁芯和绕组的油受热 膨胀上升，通过油的上下对流，热量通过散热器 散出，保证变压器正常运行。
• 消弧。在油断路器和变压器的有载调压开关上， 触头切换时会产生电弧，由于变压器油导热性能 好，且在电弧的高温作用下能分触了大量气体， 产生较大压力，从而提高了介质的灭弧性能，使 电弧很快熄灭。
由一次设备相互连接，构成发电、输电、配电的电气 回路称为一次回路或一次接线系统。
二次设备：对一次设备的工作进行监测、控制、 调节、保护，以及为运行、维护人员提供运行状 况或信号的低压电气设备。
电力系统一次设备介绍
三相三柱式铁芯，三柱线圈各自为一相引出。 它是三相变压器最广泛应用的典型结构。
（2）绕组（线圈）
• 绕组是变压器最基本的组成部分，它与铁芯 一起构成了电力变压器的本体，是建立磁场 和传输电能的电路部分。
• 不同容量、不同电压等级的变压器，绕组形式也不一样。一 般电力变压器中常采用同心式和交叠式两种结构形式。
7、自藕变压器
(a)符号
(b)外形
(c)实际电路
三、断路器（开关） 1、高压断路器是发电厂、变电所一次系统中的重要 电气设备，它用来切断和接通负荷电路，以及切断 故障电路，防止事故扩大，保证安全运行。
文字符号QF，图形符号
2、作用： （1）正常运行时，能够接通、切断正常负荷电流； （2）系统故障时，能够配合继电保护装置，切除故 障电流。
• 绝缘。变压器油具有比空气高得多的绝缘强度， 绝缘材料浸在油中，不仅可提高绝缘强度，而且 还可免受潮气的侵蚀。
• 散热。变压器油的比热大，常用作冷却剂，变压 器运行时产生的热量使靠近铁芯和绕组的油受热 膨胀上升，通过油的上下对流，热量通过散热器 散出，保证变压器正常运行。
• 消弧。在油断路器和变压器的有载调压开关上， 触头切换时会产生电弧，由于变压器油导热性能 好，且在电弧的高温作用下能分触了大量气体， 产生较大压力，从而提高了介质的灭弧性能，使 电弧很快熄灭。
• 有载调压的调压范围较宽，调节级数较多，通常 额定调压范围以变压器额定电压的百分数表示为 ±8×1.25％。
（4）高、低压套管（绝缘套管）
绝缘套管是变压器箱外的主要绝缘装置，变压器绕 组的引出线必须穿过绝缘套管，使引出线之间及引 出线与变压器外壳之间绝缘，同时起到固定引出线 的作用。
（5）变压器油 变压器油的作用：
电气一次设备清单(可研报告)
塑料管PVC
km
5
11
水煤气管
热镀锌，D125
km
1.5
12
电力电缆
ZRC-YJV22-26/35-3×70
km
0.44
13
电力电缆
ZRC-YJV2226/35-3×120
km
0.44
14
冷缩电缆头
配套ZRC-YJV22-26/35-3×70
个
2
户内型
15
冷缩电缆头
配套ZRC-YJV2226/35-3×120
面
3
23
动力配电箱
面
2
24
户外动力检修箱
面
1
25
灯具
各种型号
套
～100
26
插座及开关
各种型号
套
～50
27
各种钢材
各种型号
t
～20
28
电缆防火堵料
各种型号
t
～8
29
接地装置
各种型号镀锌扁钢
t
～60
30
降阻剂
t
～4
个
2
户内型
16
其他低压电缆
各种型号
km
～6
1kV
17
35kV高压开关柜
KYN□-40.5
面
6
18
SVG无功补偿装置
5Mvar
组
1
19
站用变
SC11-200/35 35±2X2.5%/0.4kV
台
1
20
站用变
SC11-200/10 10±2X2.5%/0.4kV
台
1
21
第四节 电气设备的主要参数
第四节 电气设备的主要参数 二、额定电流
《发电厂变电站电气设备》 第一章 绪论
额定电流（ ） 二、额定电流（Ie）
额定电流是指在规定的基准环境温度下， 额定电流是指在规定的基准环境温度下，允 许长期通过设备的最大电流值， 许长期通过设备的最大电流值，此时设备的 绝缘和载流部分的长期发热的最高温度不会 超过规定的允许值。 超过规定的允许值。 我国采用的基准环境温度：电器，＋ ，＋40℃ 我国采用的基准环境温度：电器，＋ ℃； 导体，＋ ，＋25℃ 导体，＋ ℃。
《发电厂变电站电气设备》
第一章 绪论
第四节 电气设备的主要参数
第四节 电气设备的主要参数 教学内容
《发电厂变电站电气设备》 第一章 绪论
本节教学内容
一、额定电压 二、额定电流
第四节 电气设备的主要参数 一、额定电压
《发电厂变电站电气设备》 第一章 绪论
额定电压（ ） 一、额定电压（Ue）
定义： 定义：额定电压是国家根据国民经济发展的 需要、技术经济合理性以及电机、 需要、技术经济合理性以及电机、电器制造 水平等因素所规定的电气设备标准的电压等 级。 电气设备在额定电压下工作时， 电气设备在额定电压下工作时，其技术性能 与经济性能最佳。 与经济性能最佳。
第四节 电气设备的主要参数
思考练习
《发电厂变电站电气设备》 第一章 绪论
思考练习
什么是额定电压、额定电流？ 什么是额定电压、额定电流？ 一次设备的额定电压是如何规定的？ 一次设备的额定电压是如何规定的？
第四节 电气设备的主要参数
《发电厂变电站电气设备》 第一章 绪论
第四节 电气设备的主要参数 一、额定电压
《发电厂变电站电气设备》 第一章 绪论

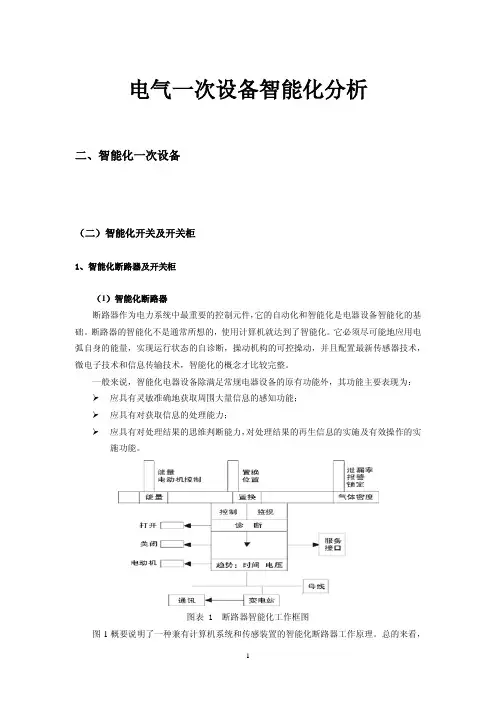

电气一次设备智能化2
电气一次设备智能化分析二、智能化一次设备（二）智能化开关及开关柜1、智能化断路器及开关柜（1）智能化断路器断路器作为电力系统中最重要的控制元件，它的自动化和智能化是电器设备智能化的基础。
断路器的智能化不是通常所想的，使用计算机就达到了智能化。
它必须尽可能地应用电弧自身的能量，实现运行状态的自诊断，操动机构的可控操动，并且配置最新传感器技术，微电子技术和信息传输技术，智能化的概念才比较完整。
一般来说，智能化电器设备除满足常规电器设备的原有功能外，其功能主要表现为： 应具有灵敏准确地获取周围大量信息的感知功能；应具有对获取信息的处理能力；应具有对处理结果的思维判断能力，对处理结果的再生信息的实施及有效操作的实施功能。
图表 1 断路器智能化工作框图图1概要说明了一种兼有计算机系统和传感装置的智能化断路器工作原理。
总的来看，可以归纳智能化断路器的操作过程为: 智能控制单元不断从电力系统中采集某些特定信息，据此来判别断路器当前的工作状态，同时处于操作的准备状态。
当变电站的主控室因系统故障由继电保护装置发出分闸信号或正常操作向断路器发出操作命令后，控制单元根据一定的算法求得与断路器工作状态对应的操动机构预定的最佳状态，并驱动执行机构操动机构调整至该状态，从而实现最优操作。
显然，智能控制单元是断路器智能操作实现的核心部件。
近年来已有很多智能化断路器面市。
高压领域典型的有东芝公司的C-GIS和ABB公司的EXK型智能化GIS，它们的特点都是采用先进的传感器技术和微计算机处理技术，使整个组合电器的在线监测与二次系统在一个计算机控制平台上。
在中压领域较典型的有九十年代初的富士公司的智能式真空断路器及ABB公司近年来推出的VM1型真空断路器。
日本富士公司在原来的真空断路器上添加了过电流继电器、检测用电流互感器以及各种传感器，使断路器具备了自诊断功能及传输功能，构成了集监视、通信、控制和保护为一体的智能单元，从而强化了断路器的功能，提高了可靠性。
20MW农光互补光伏分布式发电项目主要电气设备材料清册
180
3
铜线
2.5πuπj
km
30
用于组件边框与光伏支架连接接地
4
等电位接地铜排
30*4
m
240
四
电缆及防火材料
序
号
名称
型号、规格及技术数据
单位
数量
备注
1
WSZD无机速固防火
堵料
t
6
2
RZD软质阻火堵料
t
4
3
角钢50X5
km
2
用于防火封堵
4
防火涂料
t
4
35kV开关站部分
—-
35kV配电装置
1
进线柜（电缆进线，汇流线）
≡
1
安装于继电器室
3
交流屏
柜体尺寸2260×800×600mm包
含：
≡
1
安装于继电器室
不间断电源系统：输出
交流微机监控装置1套；
ATS（双电源自动转换开关）1套；160A交流进线开关2个；25A交流馈线开关8个；32A交流馈线开关8个；63A交流馈线开关4个；IOOA交流馈线开关3个.
AC220V,采用单母线接线，主供监控主机、采集通信设备及事故照明负荷。
20
环网交换机
台
20
不小于4光口
光缆终端盒
40
12芯,包含熔纤单元
UPS电源装置
台
20
自带蓄电池，至少满足市
电丢失后运行1小时
2
箱变测控装置
变压器测控装置
台
20
每个箱变1台，就地安装于箱变，随箱变配置
3
铠装12芯单模光缆
GYFTZY,12芯
km
火力发电厂电气一次部分设计方案(参考)
4×200MW火力发电厂电气一次部分设计Design of 4x200MWThermal Power Plant Primary System学生姓名：专业班级：指导教师：职称：起止日期：摘要由发电、配电、输电、变电和用电等环节组成的电能生产与消费系统。
它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心。
火力本文主要完成了电气主接线的方案设计及其经济型分析，主要电气设备的选择，包括主变压器的容量计算。
在发电厂短路电流计算的基础上，进行配电装置的选型方案的设计。
回路。
在火力发电厂电气部分设计中，一次回路的设计是主体，它是保证供电可靠性、经济性和电能质量的关键，并直接影响着电气部分的投资。
本文主要完成了电气主接线的方案设计及其经济型分析，主要电气设备的选择，包括主变压器的容量计算。
在发电厂短路电流计算的基础上，进行配电装置的选型方案的设计。
关键词：发电厂；电气主接线；电气设备目录摘要II第1章绪论01.1 电力工业的发展简况01.2 发电厂预设规模01.3 发电厂接入系统的原则1第2章电气主接线设计22.1 概述22.1.1 电气主接线设计的基本要求22.1.2 220kV电压等级常用接线方式22.2 拟定可行的主接线方案32.2.1 方案一32.2.2 方案二32.2.3 方案的比较与选定42.3 变压器的选型4第3章火电厂厂用电接线的选择53.1 概述53.1.1 方案的比较与选定53.1.2 厂用电的电压等级53.1.3 厂用电系统中性点接地方式53.1.4 厂用电源及其引接73.2 厂用电系统的设计及确定7第4章短路电流的计算94.1 概述94.2 短路电流计算条件94.2.1 短路计算的基本假定94.2.2 短路计算的一般规定104.3 短路计算104.3.1 画等值网络图104.3.2 化简等值网络图，求短路电流124.3.3 短路计算结果19第5章电气设备的选择与校验205.1 电气设备选择的概述205.1.1 一般原则205.1.2 有关的几项规定205.1.3 按额定电压选择的要求215.1.4 按额定电流选择的要求215.1.5 短路热稳定校验的要求215.1.6 校验动稳定校验的要求215.2 电气设备的选择与校验215.2.1 回路最大持续工作电流的确定215.2.2 高压断路器的选择与校验225.2.3 隔离开关的选择与校验245.2.4 导体的选择与校验25结论29参考文献29致谢30第1章 绪 论由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。
南网标设V2.1设计原则-电气一次
1设计原则2.1电气一次3.1.1建设规模（1）500kV变电站1)主变压器：3×750MVA/4×1000MVA/6×1000MVA2)500kV出线：8回/10回3)220kV出线：12回/14回/18回4)35kV：共设5组/6组无功补偿装置（2）220kV变电站1)主变：4×240MVA /4×180MVA/4×100MVA或3×240MVA/3×180MVA2)220kV出线：6回/12回3)110kV出线：12回/14回4)10kV出线：30回5)20kV出线：每台带13回出线6)35kV出线：每台主变带3回/5回出线7)10kV无功补偿：对240MVA主变，每台主变配置6组无功补偿装置。
8)对180MVA主变，每台主变配置5组无功补偿装置。
对20kV无功补偿：每台主变配置4组无功补偿装置对35kV无功补偿：每台主变配置3组无功补偿装置。
（3）110kV变电站1)主变：2×50MVA/3×50MVA，2×40MVA/3×40MVA，2×63MVA/3×63MVA。
2)110kV出线：两台主变2回/4回出线三台主变3回/4回出线3)10kV出线：对63MVA主变，每台主变10/12/15回出线。
对50MVA主变，每台主变12回出线。
对40MVA主变，每台主变10/12回出线。
4)35kV出线：每台主变3回出线5)无功补偿设置在10kV侧，40MVA主变设置2组，50MVA主变设置2组，63MVA主变设置2/3组。
（4）35kV变电站1)主变：2×10MVA。
2)35kV出线：2回/4回出线。
3)10kV出线：12回/16回出线。
4)设置2组电容器。
3.1.2接线形式（1）500kV变电站1)500kV：采用1个半断路器接线/1个半断路器接线，母线分段。
电气控制设备(电气控制装置)功能及结构组成
电气控制设备（电气控制装置）功能及结构组成电气控制设备又称为电气控制装置，电气控制设备在自动化系统中起着电能控制、保护、测量、转换和分配的作用。
随着控制技术、高低压电气元器件技术、电气自动化技术及计算机软/硬件技术的不断发展，电气控制设备也在向数字化方向发展。
1．电气控制设备的功能为了保证被控设备运行的可靠与安全，需要有许多辅助电气设备为之服务。
能够实现某项控制功能的若干个电气元件及组件的组合称为控制回路。
电气控制设备一般分为一次控制回路和二次控制回路，不同的被控制设备有不同的控制回路，而且高压电气设备与低压电气设备的控制方式也不同。
这些设备要有以下功能。
1）自动控制功能自动控制指的是在没人参与的情况下，利用电气控制装置使被控对象或过程自动地按预定规律运行。
例如，高压和大电流开关设备的体积是很大的，一般都采用操作系统来控制分、合闸，特别是当设备出了故障时，需要开关自动切断电路，因此要有一套自动控制的电气操作设备，对供电设备进行自动控制。
2）安全保护功能电气控制设备与线路在运行过程中不可避免地会发生故障，被控制设备也难免会出现一些问题。
例如，电流（或电压）可能会超过设备与线路允许工作的范围与限度。
这就需要一套检测这些故障的信号并对设备和线路进行自动调整（断开、切换等）的安全保护装置，以保障人员与设备的安全。
3）监视功能电是眼睛看不见的，接触会有危险。
一台设备是否带电或断电、运行是否正常，从外表看无法分辨，这就需要设置各种视听信号，如显示屏、灯光和音响等装置，对电气控制设备进行电气监视。
4）测量功能监控装置的信号只能定性地表明设备的工作状态（有电或断电），如果想定量地知道电气设备的工作情况，还需要有各种仪表测量设备，测量线路的各种参数，如电压、电流、频率和功率等的大小。
在电气控制设备操作与监视中，传统的操作组件、控制电器、仪表和信号等设备大多可被计算机控制系统及电子组件所取代，但在小型设备和就地局部控制的电路中仍有一定的应用范围。
一次设备讲义
概述电气设备分电气一次设备和电气二次设备。
电气一次设备是指直接用于生产、输送和分配电能的设备，经由这些设备完成生产电能并把电能输送到用户的任务。
一次设备对运行的可靠性和检修要求比较高，所占投资比例较大。
电气一次设备主要包括：(1)生产和转换电能的设备：如发电机是将机械能转变为电能的设备，电动机是将电能转变为机械能的设备，变压器是使电压升高或降低的设备。
(2)接通或断开电路的开关设备：是用于正常或事故时将电路闭合或断开的设备，如断路器、隔离开关、熔断器等。
(3)限制故障电流和防御过电压的设备：如限制短路电流的电抗器和防御过电压的避雷器等。
(4)直流设备：包括直流发电机组、蓄电池、直流屏、整流设备等。
电气二次设备是指对电气一次设备的工作进行监视、测量、操作、控制和保护的设备，二次设备对一次设备运行的可靠性和安全性有着十分重要的作用，主要包括：(1)互感器：如电压互感器、电流互感器。
(2)测量装置：如电压、电流、功率因数、电能等计量及数据采集装置等。
(3)继电保护、自动化装置及监控设备等。
变压器bian ya qi英文名称：Transformer变压器的简介[编辑本段] 变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求。
变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等，变压器常用的铁芯形状一般有E型和C型铁芯。
变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。
当一交流电流(具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。
在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈问的「匝数比」所决定的。
35kV变电站电气一次部分初步设计分析
35kV变电站电气一次部分初步设计分析【摘要】本文主要针对35kV变电站电气一次部分进行初步设计分析。
在探讨了该设计分析的背景、目的和意义。
正文部分包括设计要点、主要内容、流程、关键技术和设备选型。
结论部分总结了设计分析的重要性，并展望了未来的发展方向，提出了建议。
通过本文的全面分析，可以为35kV变电站电气一次部分的设计提供有效的参考，促进电力系统的稳定运行和发展。
【关键词】35kV变电站、电气一次部分、初步设计分析、设计要点、主要内容、流程、关键技术、设备选型、总结、展望、建议1. 引言1.1 35kV变电站电气一次部分初步设计分析的背景35kV变电站电气一次部分初步设计分析的背景是一个重要的课题，随着电力行业的快速发展和变革，电气系统的设计要求也越来越高。
在35kV变电站中，电气一次部分扮演着至关重要的角色，其设计质量直接影响到整个电力系统的运行稳定性和可靠性。
进行对35kV变电站电气一次部分的初步设计分析是非常必要的。
随着我国电力行业的不断发展，电力系统的规模和复杂性不断增加，35kV电力系统作为电力配电网中的重要组成部分，其可靠性和安全性要求也越来越高。
对35kV变电站电气一次部分进行初步设计分析，可以帮助工程师更好地把握设计要点，确保设备选型和设计流程的合理性，提高电力系统运行的安全性和稳定性。
35kV变电站电气一次部分初步设计分析的背景是电力行业快速发展、电力系统规模增大和安全可靠性要求提高的大环境下，为保障电力系统运行安全稳定提供有力支持。
1.2 35kV变电站电气一次部分初步设计分析的目的35kV变电站电气一次部分初步设计分析的目的是为了确保电网运行的安全可靠性，提高供电质量，提高电网运行效率。
通过对35kV变电站电气一次部分的初步设计分析，可以确定电气设备的选型、布置和接线方案，优化电气系统结构，提高变电站的运行效率和稳定性。
初步设计分析还可以为后续详细设计提供参考和依据，确保电气系统的设计符合国家标准和行业规范，满足电网发展和运行的要求。
电力知识图谱电力一次设备
电力知识图谱电力一次设备电力系统中的电力设备很多，通常可以分为电气一次设备和电气二次设备。
其中一次设备是指直接生产、输送、分配和使用电能的设备，它们相互连接，构成发电、输电、配电的电气主回路。
有些设备类别一次和二次都有，例如负荷开关、母线、电缆等，名字相同，原理也相近，但实物结构差异很大。
今天主要介绍的是常见的电力一次设备。
想要了解更加详细的关于电力设备的内容，可以点击电力知识图谱网站：查看，上面的关于电力知识的内容更加清晰明了。
电力一次设备种类一、直接生产和输配电能的设备如发电机、变压器等。
1.1 发电机发电机作用：发电机是将其他形式的能源转换成电能，比如柴油机驱动发电机运转，将柴油的能量转化为电能。
原理：其工作原理都是基于电磁感应定律，和电磁力定律。
其构造的一般原则是：用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路，以产生电磁功率，达到能量转换的目的。
1.2 变压器主变压器作用：在电器设备和无线电路中，常用作升降电压、匹配阻抗、安全隔离等。
典型的应用就是发电厂到输电网的升压，中压配电室的降压，以前架空线路为主的时候，大家在路上都能看到这个大家伙，现在城市都是站内变了。
原理：利用电磁互感应的原理变换电压、电流和阻抗的器件。
二、接通、断开电路的开关电器如断路器、隔离开关、接触器、熔断器等。
2.1 断路器Y形、T形、I形和落地罐式断路器作用：断路器就是用来切断和接通负荷电路，以及切断故障电路，这样一来就可以防止事故扩大，保证电路安全运行。
还能够用于分派电磁能，对开关电源路线及电机等推行维护。
原理：基本型电路断路器的工作原理是电流能磁化电磁体，电磁体产生的磁力随电流的增强而增强，当电流增大到危险水平时，电磁体产生的磁力也相应增大，拉动与开关联动装置相连的金属杆，使开关断开，从而中断电流，保护电路。
2.2 隔离开关隔离开关作用：确保在开关后端进行一些检修等操作时电源是彻底断开的，由于触头分开后间距大（或绝缘足够保证），电源不会在触头间击穿绝缘（如空气）传导过来，保证开关后端的安全。
光伏区电力一次设备介绍
常运行维护工作量少，从而可以大大减轻运维人员的工作量，并降低运维费用。 • 6运行损耗低，运行效率高。 • 7、噪声低
• 8、体积小，质量轻，安装调试方便。 • 9、不需单独的变压器室，不需吊芯检修，节约占地面积，相应节省土建投资（针对环
• 浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提 供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产 生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免 浪涌对回路中其他设备的损害。
• 保护通流量大，残压极低，响应时间快； ·采用最新灭弧技术，彻底避免火灾； ·采用温控保护电路，内置热保护；
• 3、容量及电压等级不同，干式变压器一般使用于配电用，容量一般在2000kVA以 下，电压等级在35kV及以下，也有做到110kV电压等级的；而油浸式变压器却可以 涵盖全部容量，电压等级也涵盖了所有电压。
• 辅助电路：将输入电流变成适合控制电路工作的直流电压， 还包括多种检测电路。
• 保护电路：主要对逆变器进行保护，包括输入过电压、欠 电压保护、输出过电压和过载保护、过流保护、和短路保 护以及过热保护。
• 在太阳能光伏发电系统中会使用到汇流箱，又名太阳能汇 流箱，太阳能光伏汇流箱，光伏阵列防雷汇流箱，太阳能 发电汇流箱，光伏发电汇流箱，光伏防雷汇流箱。
• 测试环境温度：25℃。 • 测试辐照强度：1000W/m2.
• 组件在长期使用中难免落上遮挡物，其在光伏组件上形成 阴影，但其余部分仍处在暴晒下，这样局部被遮挡的组件 就要有未遮挡的部分组件来提供负载所需的功率，是该部 分组件如同一个工作于反向偏置的二极管，其电阻和压降 较大，消耗功率导致发热，能严重破坏组件，严重的可能 使焊点熔化，封装材料破坏，甚至整个组件失效。
发电厂电气一次设备
发电厂电气一次设备一、断路器：断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。
而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。
故灭弧是高压断路器必须解决的问题。
吹弧熄弧的原理主要是冷却电弧减弱热游离，另一方面通过吹弧拉长电弧加强带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散，迅速恢复介质的绝缘强度。
断路器的选择断路器的选择必须按正常的工作条件进行选择，并且按断路情况校验其热稳定和动稳定。
此外，还应考虑电器安装地点的环境条件，当气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度等环境条件超过一般电器使用条件时，应采取有效措施。
对高压断路器有以下几个方面的要求，这些要求在断路器的基本技术参数上得到体现。
(1)断路器在额定条件下（额定电压、额定电流）可以长期工作。
(2)应有足够的开断能力，并保证有足够的热稳定和动稳定（开断电流、额定关合电流、极限通过电流、热稳定电流）。
(3)具有尽可能短的开断时间，这对减少电网的故障时间，减轻故障设备的损害，提高系统稳定性都是有利的。
(4)结构简单、价格低廉、体积小、重量轻、便于安装。
下面是几种常用断路器的特点：1.多油断路器实现简单、价格便宜，但由于用油量大、体积大、检修工作量大、且易发生爆炸和火灾现象，一般情况下不采用。
2.少油断路器用油少、油箱结构小而坚固，具有节省材料、防爆防火特点。
少油断路器使用安全，使配电装臵大大简化，体积小、便于运输、目前被大量采用。
3.空气断路器断路能力大、动作时间快、尺寸小、重量轻、无火灾危险，但结构复杂、价格贵、需要装设压缩空气系统等，主要用于110KV及以上对电气参数及断路时间有较高要求的系统中。
4.SF6电气性能好、断口电压可较高。
设备的操作维护和检修都很方便、检修周期长而且它的开断性能好、占地面积小、特别是发展SF6封闭组合电器可大大减少变电所的占地面积。
