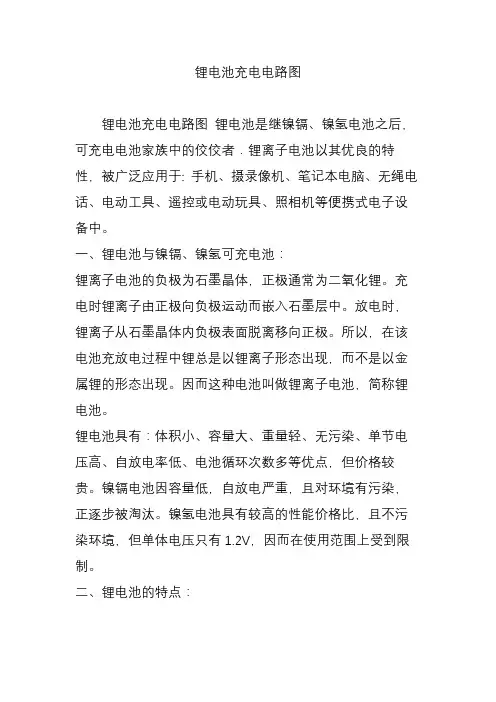

锂电池充电电路图

锂电池充电电路图锂电池充电电路图锂电池是继镍镉、镍氢电池之后,可充电电池家族中的佼佼者.锂离子电池以其优良的特性,被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。
一、锂电池与镍镉、镍氢可充电池:锂离子电池的负极为石墨晶体,正极通常为二氧化锂。
充电时锂离子由正极向负极运动而嵌入石墨层中。
放电时,锂离子从石墨晶体内负极表面脱离移向正极。
所以,在该电池充放电过程中锂总是以锂离子形态出现,而不是以金属锂的形态出现。
因而这种电池叫做锂离子电池,简称锂电池。
锂电池具有:体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点,但价格较贵。
镍镉电池因容量低,自放电严重,且对环境有污染,正逐步被淘汰。
镍氢电池具有较高的性能价格比,且不污染环境,但单体电压只有1.2V,因而在使用范围上受到限制。
二、锂电池的特点:1、具有更高的重量能量比、体积能量比;2、电压高,单节锂电池电压为3.6V,等于3只镍镉或镍氢充电电池的串联电压;3、自放电小可长时间存放,这是该电池最突出的优越性;4、无记忆效应。
锂电池不存在镍镉电池的所谓记忆效应,所以锂电池充电前无需放电;5、寿命长。
正常工作条件下,锂电池充/放电循环次数远大于500次;6、可以快速充电。
锂电池通常可以采用0.5~1倍容量的电流充电,使充电时间缩短至1~2小时;7、可以随意并联使用;8、由于电池中不含镉、铅、汞等重金属元素,对环境无污染,是当代最先进的绿色电池;9、成本高。
与其它可充电池相比,锂电池价格较贵。
三、锂电池的内部结构:锂电池通常有两种外型:圆柱型和长方型。
电池内部采用螺旋绕制结构,用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。
正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。
负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。
电池内充有有机电解质溶液。
锂电池反向保护电路

锂电池反向保护电路锂电池反向保护电路是一种用于保护锂电池免受反向充电和过放电的电路。
当锂电池被错误地连接到一个反向电压源时,反向保护电路可以防止电流倒流,从而保护电池免受损坏。
以下是一种简单的锂电池反向保护电路的示例:1. 二极管 D1:这是一个防反二极管,用于防止电流从电池流向外部电路。
当电池极性正确时,二极管导通,电流可以正常流动。
当电池极性反向时,二极管截止,阻止电流倒流。
2. 保险丝 F1:这是一个可熔保险丝,用于在电路中发生短路或过流时提供保护。
如果电流超过保险丝的额定值,保险丝将熔断,切断电路,以防止电池或其他元件受到损坏。
3. MOSFET Q1:这是一个 N 沟道 MOSFET,用于控制电池的放电。
当栅极电压为高电平时,MOSFET 导通,允许电流从电池流向负载。
当栅极电压为低电平时,MOSFET 截止,阻止电流流动。
4. 控制电路:这部分电路用于控制 MOSFET 的栅极电压。
它可以包括一个比较器或其他逻辑电路,以检测电池电压是否低于一个设定的阈值。
当电池电压低于阈值时,控制电路将关闭 MOSFET,以防止电池过放电。
在正常工作情况下,当电池极性正确且电池电压高于阈值时,二极管 D1 导通,MOSFET Q1 也导通,电流可以从电池流向负载。
当电池极性反向或电池电压低于阈值时,二极管 D1 截止,MOSFET Q1 也截止,阻止电流流动,从而保护电池。
请注意,这只是一个简单的示例,实际的锂电池反向保护电路可能会根据具体的应用需求和电池特性进行调整和优化。
在设计和实施锂电池反向保护电路时,建议参考相关的电池保护芯片和电路设计文档,并遵循相关的安全标准和规范。
充电器加装防电池反接保护

充电器加装防电池反接保护电池组中单体电池损坏的主要原因是使用不当或管理失控造成的,大型电池组的寿命有时连单体电池的一半寿命都不到。
电池能量管理系统(BMS)是保证电动汽车安全、保持动力电源系统正常应用和提高电池寿命的一种相当重要的技术措施,称为电动汽车电池的“保护神”,它起到对电池性能的保护、防止个别电池的早期损坏的作用、有利于电动汽车的运行,并具有各种警告和保护功能等。
通过对电池箱内电池模块的监控工作使电动汽车的运行、充电等功能与电池的有关参数(电流、电压、内阻、容量)紧密相连并协调工作。
它有计算、发出指令、执行指令和提出警告的功能。
尤其是电池模块质量不太理想的条件下,应用功能完备的电池能量管理系统其作用就更加突出。
因此,电动汽车电池能量管理系统的应用备受电动汽车设计者和使用者的重视。
各种电池模块虽然有结构和性能上的差异,但它们都具备一些相同或相似的功能。
有些地方需要自动极性转换,有些地方只要防反接就可以了。
我DIY了几种18650充电器,都采用了1879,需要防反接,发现用以前买的4MOS自动极性电路套件改装,超简单,还可省下2只MOS管。
下图是没有防反接的1879充电示意图,加装防反接时,需要把红叉处刻断,并引出1,2、3三条引线。
下图是防反接原理图,是N-MOS接入的(P-MOS控制),所以是共正极(并联),而刻断负极(串联)。
下图是自动极性空PCB板,需要按图所示处理∶一只N-MOS,一只P-MOS,2只电阻,一处刻断,一处连通,三条引出线下图是已焊好,引出123三条引线,焊到第一个图上对应的支持!但是貌似防反接只要一个mos就够了吧这是个简单实用的防电池反接电路,动作可靠、压降极低、返流极小,几乎不影响1879的截止电压精度。
用4MOS自动极性散件改成,所以制作方便。
感觉1879防反接不自动极性好,更大程度减小了输出线阻,延长恒流的时间,缩短总的充电时间4MOS自动极性电路,始终有2只MOS工作在主电流回路中,一P一N,而防反电路只有一个MOS工作在主回路中。
充电芯片电池防反接原理

充电芯片电池防反接原理
充电芯片是用于控制电池充放电过程的重要组成部分,而电池防反接是指防止电池正负极相反接而引起的损坏或者危险情况。
充电芯片的电池防反接原理是通过设计电路来实现的。
电池防反接的基本原理是在电路中加入一个二极管来防止电池的反接。
二极管的正向导通电流时,电池的正负极之间的电压会使二极管正向导通,从而保护电池免受反接的损害。
当电池的正负极相接时,二极管处于正向导通的状态,电流可以从电池的负极通过二极管流回电池的正极,这样就不会对电池造成损害。
充电芯片电池防反接原理的具体实现通常包括以下几个关键步骤:
1. 判断电池极性:充电芯片首先需要通过电池正负极之间的电压来判断电池的极性。
如果电池正极的电压高于负极的电压,则判断为正常连接;如果电池负极的电压高于正极的电压,则判断为反接。
2. 控制导通电路:在判断电池正负极连接错误后,充电芯片会控制导通电路,使二极管正向导通,阻止反接电流的流动。
这可以通过控制电路中的晶体管或者开关来实现。
3. 报警提示:一旦电池出现反接情况,充电芯片会通过信号线或者发出声音等方式向用户发出警告,提醒用户及时进行调整。
值得注意的是,虽然采用二极管防反接可以有效地保护电池免受损害,但也会带来一些消耗。
二极管的导通会引起一定的能量损耗,并且二极管也会引入一定的电压降。
因此,在设计充电芯片电池防反接原理时,需要权衡电路成本、性能和功耗。
总的来说,充电芯片电池防反接原理通过加入二极管来保护电池免受反接损害。
这个原理能够有效地防止电池反接导致的不良后果,并且在发生反接时及时报警。
通过合理的设计和控制,可以确保电池充放电过程的安全和稳定性。
HX4054A 500mA 锂电池充电器说明书

(没充电的情况下)概述HX4054A 是一款单节锂离子电池恒流/恒压线性充电器,简单的外部应用电路非常适合便携式设备应用,适合 USB 电源和适配器电源工作,内部采用防倒充电路,不需要外部隔离二极管。
热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。
HX4054A 充电截止电压为 4.2V,充电电流可通过外部电阻进行设置。
当充电电流降至设定值的 1/10 时,HX4054A 将自动结束充电过程。
当输入电压被移掉后,HX4054A 自动进入低电流待机状态,将待机电流降至 1uA 以下。
HX4054A 在有输入电源时也可置于停机模式,从而将工作电流降至 30uA 。
特点∙ 最大充电电流:500mA∙ 无需MOSFET 、检测电阻器和隔离二极管∙ 智能热调节功能可实现充电速率最大化∙ 智能再充电功能∙ 预充电压:4.2V±1% ∙ C/10充电终止 ∙ 待机电流30uA∙ BAT 超低自耗电1uA ∙ 2.9V 涓流充电阈值 ∙ 单独的充电、结束指示灯控制信号 ∙ 封装形式:SOT23-5应用∙ 手机、PDA 、MP3/MP4∙ 蓝牙耳机、GPS∙ 充电座∙数码相机、Mini 音响等便携式设备典型应用电路∙锂电池正负极反接保护注:R1电阻建议不要省列与C1构成RC 滤波防止过充电压。
如果R1电阻不接C1使用10UF 以上电容。
典型运用电路仅供参考,其它以实际运用为准。
4C/10涓流充电电流∙管脚SOT23-5L 定购信息极限参数(注1)注1电气参数(注2,3)注3:规格书的最小、最大规范范围由测试保证,典型值由设计、测试或统计分析保证。
进入恒压充电模式。
当充电电流减小到充电结束内部框图工作原理HX4054A 是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器,芯片集成功率晶体管,充电电流可以用外部电阻设定,最大持续充电电流可达500mA ,另加阻流二极管和电流检测电阻。
锂电池充电器标准

锂电池充电器标准Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】锂电池充电器测试标准目录1范围----------------------------------------------------------------------------32参考标准-----------------------------------------------------------------------33技术要求-----------------------------------------------------------------------------------3使用环境-----------------------------------------------------------------------------------3外观要求-----------------------------------------------------------------------------------3供电方式-----------------------------------------------------------------------------------3充电方式-----------------------------------------------------------------------------------4绝缘强度-----------------------------------------------------------------------------------4 温升保护功能指示功能输出电压峰-峰值------------------------------------------------------------------------5----------------5防反充功能------------------------------------------------------------------------------5启动、断开电流脉冲限制------------------------------------------------------------54试验方法-----------------------------------------------------------------------5试验环境-----------------------------------------------------------------------------------5测量仪表要求-----------------------------------------------------------------------------54.2.1电压表要求------------------------------------------------------------------------------54.2.2电流表要求------------------------------------------------------------------------------54.2.3温度仪表要求---------------------------------------------------------------------------5外观检查-----------------------------------------------------------------------------------5充电方式,充电电压试验--------------------------------------------------------------6-------------------6绝缘强度试验-----------------------------------------------------------------------------6短路,反接保护试验,指示性能-----------------------------------------------------6环境适应性试验---------------------------------------------------------------------------64.8.1高温试验----------------------------------------------------------------------------------64.8.2低温试验----------------------------------------------------------------------------------74.8.3恒定湿热试验----------------------------------------------------------------------------7 振动试验----------------------------------------------------------------------------------775认证要求------------------------------------------------------------------------------------76检验规则------------------------------------------------------------------------------------7检验分类------------------------------------------------------------------------------------7----------------------76.2.1出厂检验方法----------------------------------------------------------------------------76.2.2出厂检验项目----------------------------------------------------------------------------8型式试验------------------------------------------------------------------------------------86.3.1试验要求----------------------------------------------------------------------------------86.3.2型式试验特殊情况----------------------------------------------------------------------86.3.3型式试验方法----------------------------------------------------------------------------86.3.4型式试验项目----------------------------------------------------------------------------87标志、包装、贮存和运输-----------------------------------------------------------8标志------------------------------------------------------------------------------------------8包装盒---------------------------------------------------------------------------------------8-----------------------9贮存运输------------------------------------------------------------------------------------98备注------------------------------------------------------------------------------99 附件-----------------------------------------------------------------------------91范围本标准规定了用于锂电池组专用充电器的技术要求、试验方法、检验规则和标志、包装、贮存、运输。
CYT5028 线性锂离子电池充电器 说明书

1A 线性锂离子电池充电器完整的充电循环(1000mAh电池)概述:CYT5028是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。
其底部带有散热片的SOP8/MSOP8封装与较少的外部元件数目使得CYT5028成为便携式应用的理想选择。
CYT5028可以适合USB 电源和适配器电源工作。
由于采用了内部PMOSFET 架构,加上防倒充电路,所以不需要外部隔离二极管。
热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V,而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时,CYT5028将自动终止充电循环。
当输入电压(交流适配器或USB 电源)被拿掉时,CYT5028自动进入一个低电流状态,将电池漏电流降至2uA 以下。
CYT5028在有电源时也可置于停机模式,以而将供电电流降至55uA。
CYT5028的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。
主要特点:z 高达1000mA 的可编程充电电流 z 无需MOSFET、检测电阻器或隔离二极管 z 用于单节锂离子电池、采用SOP 封装的完整线性充电器z恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能z 精度达到±1.5%的4.2V 预设充电电压 z 用于电池电量检测的充电电流监控器输出 z 自动再充电z 充电状态双输出、无电池和故障状态显示 z C/10充电终止z 待机模式下的供电电流为55uA z 2.9V 涓流充电器件版本 z 软启动限制了浪涌电流 z 电池温度监测功能 z采用8引脚SOP-PP封装。
用途:z 移动电话、PDA z MP3、MP4播放器 z 数码相机 z 电子词典 z GPSz便携式设备、各种充电器引脚排列图:8引脚SOP封装(底部带有散热片) 功能框图:典型应用:适合需要电池温度检测功能,电池温度异常指示和充电状态指示的应用适合需要充电状态指示,不需要适合既不需要充电状态指示,也不需要电池温度监测功能的应用电池温度监测功能的应用适合同时应用USB接口和墙上适配器充电 充电状态用红色LED指示,充电结束状态用绿色LED指示,增加热耗散功率电阻极限参数输入电源电压(VCC): ------------------------------------------------------------------------------ -0.3V~8V PROG:--------------------------------------------------------------------------------------------0.3V~VCC+0.3V BAT:--------------------------------------------------------------------------------------------------------0.3V~7V CHRG:----------------------------------------------------------------------------------------------------0.3V~10V STDBY:---------------------------------------------------------------------------------------------------0.3V~10V TEMP:-----------------------------------------------------------------------------------------------------0.3V~10V CE:----------------------------------------------------------------------------------------------------------0.3V~10V BAT短路持续时间:---------------------------------------------------------------------------------------------连续BAT引脚电流:-----------------------------------------------------------------------------------------------1200mA PROG引脚电流:---------------------------------------------------------------------------------------------1200uA最大结温:---------------------------------------------------------------------------------------------------------145℃工作环境温度范围:--------------------------------------------------------------------------------------40℃~85℃贮存温度范围:-------------------------------------------------------------------------------------------65℃~125℃引脚温度(焊接时间10秒):----------------------------------------------------------------------------------260℃电气特性:凡表注●表示该指标适合整个工作温度范围,否则仅指TA=25℃,VCC=5V,除非特别注明。
锂电池反充电的原理

锂电池反充电的原理
锂电池反充电是指在电池未进行充电操作时,电池内部的化学反应仍然继续进行,产生电流流入电池的情况。
锂电池反充电的原理主要包括两个方面:
1. 电化学反应:锂电池的正极材料(通常是锂酸盐化合物)和负极材料(通常是石墨)之间存在着化学电位差,当电池处于放电状态时,正极材料失去锂离子,负极材料则吸收锂离子,这是电池的正常放电过程。
而当电池处于开路状态(即未连接外部电源进行充电操作)时,虽然外部电流无法继续流动,但是电池内部的化学反应仍然进行,锂离子会从负极材料重新进入正极材料,即产生了反向电流。
2. 电池构造设计:为防止锂电池的反充电现象对电池性能和寿命造成不利影响,锂电池通常采用了一些设计措施,如电池内部设置了保护电路,在电池电量过低或电池电压超过一定范围时,保护电路会自动切断电池与外部电源的连接,以防止反充电;另外,锂电池的电解质通常采用了稳定性较高的有机溶液,能够抑制电池的反充电现象。
总而言之,锂电池反充电的原理是由于电池内部的化学反应仍然进行,锂离子会从负极材料进入正极材料,产生了反向电流。
然而,通过电池构造设计和保护电
路的措施,可以有效减小或避免反充电对锂电池的不利影响。
SD8001完整的单节锂离子电池采用恒定电流,恒定电压线性充.

SD8001SD8001SD8001SD8001SD8001SD8001SD8001SD8001线性锂离子电池充电器描述是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。
其SOT 封装与较少的外部元件数目使得成为便携式应用的理想选择。
可以适合USB 电源和适配器电源工作。
由于采用了内部PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻器和隔离二极管。
热反馈可对充电电流进行调节,以便在大功率操作或高环境温度条件下对芯片温度加以限制。
充电电压固定于4.2V ,而充电电流可通过一个电阻器进行外部设置。
当充电电流在达到最终浮充电压之后降至设定值1/10时,将自动终止充电循环。
当输入电压(交流适配器或USB 电源)被拿掉时,自动进入一个低电流状态,将电池漏电流降至2uA 以下。
也可将置于停机模式,以而将供电电流降至45uA 。
的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
特点 ·高达800mA 的可编程充电电流; ·无需MOSFET、检测电阻器或隔离二极管;·用于单节锂离子电池、采用SOT23-5封装的完整线性充电器;·恒定电流/恒定电压操作,并具有可在无过热危险的情况下实现充电速率最大化的热调节功能;·直接从USB 端口给单节锂离子电池充电; ·精度达到±1%的4.2V 预设充电电压; ·用于电池电量检测的充电电流监控器输出; ·自动再充电;·充电状态输出引脚; ·C/10充电终止;·待机模式下的供电电流为45uA; ·2.9V涓流充电器件版本; ·软启动限制了浪涌电流; ·采用5引脚SOT-23封装。
应用 ·蜂窝电话、PDA、MP3播放器; ·充电座; ·蓝牙应用。
充电器加装防电池反接保护

充电器加装防电池反接保护电池组中单体电池损坏的主要原因是使用不当或管理失控造成的,大型电池组的寿命有时连单体电池的一半寿命都不到。
电池能量管理系统(BMS)是保证电动汽车安全、保持动力电源系统正常应用和提高电池寿命的一种相当重要的技术措施,称为电动汽车电池的“保护神”,它起到对电池性能的保护、防止个别电池的早期损坏的作用、有利于电动汽车的运行,并具有各种警告和保护功能等。
通过对电池箱内电池模块的监控工作使电动汽车的运行、充电等功能与电池的有关参数(电流、电压、内阻、容量)紧密相连并协调工作。
它有计算、发出指令、执行指令和提出警告的功能。
尤其是电池模块质量不太理想的条件下,应用功能完备的电池能量管理系统其作用就更加突出。
因此,电动汽车电池能量管理系统的应用备受电动汽车设计者和使用者的重视。
各种电池模块虽然有结构和性能上的差异,但它们都具备一些相同或相似的功能。
有些地方需要自动极性转换,有些地方只要防反接就可以了。
我DIY了几种18650充电器,都采用了1879,需要防反接,发现用以前买的4MOS自动极性电路套件改装,超简单,还可省下2只MOS管。
下图是没有防反接的1879充电示意图,加装防反接时,需要把红叉处刻断,并引出1,2、3三条引线。
下图是防反接原理图,是N-MOS接入的(P-MOS控制),所以是共正极(并联),而刻断负极(串联)。
下图是自动极性空PCB板,需要按图所示处理∶一只N-MOS,一只P—MOS,2只电阻,一处刻断,一处连通,三条引出线下图是已焊好,引出123三条引线,焊到第一个图上对应的支持!但是貌似防反接只要一个mos就够了吧这是个简单实用的防电池反接电路,动作可靠、压降极低、返流极小,几乎不影响1879的截止电压精度。
用4MOS自动极性散件改成,所以制作方便.感觉1879防反接不自动极性好,更大程度减小了输出线阻,延长恒流的时间,缩短总的充电时间4MOS自动极性电路,始终有2只MOS工作在主电流回路中,一P一N,而防反电路只有一个MOS工作在主回路中.象万能充我还是选择自动极性电路,其他大多数场合我都是选择防反电路。
带反接保护的电动自行车电瓶充电器

带反接保护的电动自行车电瓶充电器
杨国柱
【期刊名称】《电子工程师》
【年(卷),期】2005(31)9
【摘要】电动自行车电力采用36V或48V电瓶。
不同厂家生产的电动自行车,对电瓶充电所用的充电器不同,电瓶电压相同,但充电器不能通用,否则会烧坏充电器,原因在于充电器与电瓶之间的接插件接法不同。
文中设计了一款带反接保护的36V 充电器。
【总页数】2页(P75-76)
【关键词】电动自行车;电瓶;充电器;反接保护
【作者】杨国柱
【作者单位】淮安信息职业技术学院
【正文语种】中文
【中图分类】TM925.9
【相关文献】
1.电动自行车电瓶充电满后充电器自断电保护的设计 [J], 章建军
2.电动车充电器和电瓶配对工装 [J],
3.也谈如何应对上门维修彩电/两款电动自行车充电器的防反接电路解析与维修
/JD1A-40电磁调速控制器变压器代换 [J],
4.DS2726在充电器反接时保护Li+电池的应用 [J], 李玉华;朱文琦
5.一种充电器用防反接与防倒灌保护电路 [J], 林为
因版权原因,仅展示原文概要,查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电特性
凡表注●表示该指标适合整个工作温度范围,否则仅指 TA=25℃,VCC=5V,除非特别注明。
符号 VCC 参数 输入电源电压 充电模式,RPROG=10K ICC 输入电源电流 待机模式(充电终止) 停机模式(RPROG 未连接, VCC<VBAT,或 VCC<VUV) VFLOAL 稳定输出(浮充)电压 0℃≤TA≤85℃, IBAT=40mA RPROG=10K,电流模式 RPROG=2K,电流模式 IBAT BAT 引脚电流 (除说明外 Vbat=4.0v) RPROG=1.6K,电流模式 RPROG=1.5K,电流模式 待机模式,VBAT=4.2V 停机模式(RPROG 未连接) 睡眠模式,VCC=0V ITRIKL VTRIKL VTRHYS VUV VUVHYS VMSD VASD ITERM VPROG 涓流充电电流 涓流充电门限电压 涓流充电迟滞电压 VCC 欠压闭锁门限 VCC 欠压闭锁迟滞 手动停机门限电压 VCC-VBAT 闭锁门限电压 C/10 终止电流门限 PROG 引脚电压 PROG 引脚电平上升 PROG 引脚电平下降 VCC 从低到高 VCC 从高到低 RPROG=10K RPROG=1.6K RPROG=10K,电流模式 ● ● ● VBAT<VTRIKL,RPROG=10K RPROG=10K,VBAT 上升 RPROG=10K 从 VCC 低至高 ● ● ● ● ● 8 2.8 60 3.4 150 3.40 1.90 60 5 8 40 0.9 ● ● ● ● 4.158 90 410 500 580 4.2 100 430 520 600 -2.5 ±1 -1 10 2.9 80 3.6 200 3.50 2.00 100 30 10 52 1.0 0 0.3 4.242 110 450 540 620 -6 ±2 -2 10 3.0 100 3.8 300 3.60 2.10 140 50 12 60 1.1 1 0.6 V mA mA mA mA μA μA μA mA V mV V mV V V mV mV mA mA V μA V 条件 ● ● ● ● 最小值 典型值 最大值 4.0 5 150 145 120 9.0 500 190 140 单位 V μA μA μA
路。当 VCC 降至 BAT 引脚电压的 30mV 以 内,SD8058 进入停机模式,从而使 IBAT 降 至 2μA 以下。 PROG(引脚 5) :充电电流设定、充电电流 监控和停机引脚。 在该引脚与地之间连接一 个精度为 1%的电阻器 RPROG 可以设定充电 电流。当在恒定电流模式下进行充电时, 引 脚的电压被维持在 1V。 PROG 引脚还可用来关断充电器。将设定电 阻器与地断接,内部一个 2.5μA 电流将 PROG 引脚拉至高电平。当该引脚的电压达 到 2.7V 的停机门限电压时,充电器进入停 机模式,充电停止且输入电源电流降至 145μA。 重新将 RPROG 与地相连将使充电器 恢复正常操作状态。
I CHRG
VCHRG
CHRG 引脚漏电流 CHRG 引脚输出低电压
VCHRG =5V(待机模式)
ICHRG =5mA
2
SD2013.7
深圳市创伟发电子有限公司 一级代理 0755-61685414 QQ2355504937
Shouding
ΔVRECHRG TLIM RON tss tRECHARGE tTERM IPROG IBAT 再充电电池门限电压 限定温度模式中的结温 功率 FET“导通”电阻 (在 VCC 与 BAT 之间) 软启动时间 再充电比较器滤波时间 终止比较器滤波时间 PROG 引脚上拉电流 漏电流
引脚功能
:漏极开路输出的充电状 CHRG (引脚 1) 态指示端。 当充电器向电池充电时,CHRG 管脚被内部开关拉到低电平, 表示充电正在 进行;否则 CHRG 管脚处于高阻态。 GND(引脚 2) :地 BAT(引脚 3) :充电电流输出。该引脚向 电池提供充电电流并将最终浮充电压调节 至 4.2V。 该引脚的一个精准内部电阻分压器 设定浮充电压,在停机模式中,该内部电阻 分压器断开。 VCC(引脚 4) :正输入电源电压。该引脚向 充电器供电。 VCC 的变化范围在 4V 至 9V 之 间,并应通过至少一个 1μF 电容器进行旁
绝对最大额定值
·输入电源电压(VCC) :-0.3V~9V ·PROG:-0.3V~VCC+0.3V ·BAT:-4.2V~7V · CHRG :-0.3V~10V ·BAT 短路持续时间:连续 ·BAT 引脚电流:600mA ·PROG 引脚电流:800uA ·最大结温:145℃ ·工作环境温度范围:-40℃~85℃ ·贮存温度范围:-65℃~125℃ ·引脚温度(焊接时间 10 秒) :260℃
典型性能特征
恒定电流模式下 PROG 引脚 电压与电源电压的关系曲线 PROG 引脚电压与温度的 关系曲线 充电电流与 PROG 引脚电 压的关系曲线
稳定输出(浮充)电压与充 电电流的关系曲线
稳定输出(浮充)电压与温 度的关系曲线
稳定输出(浮充)电压与电 压的关系曲线
深圳市创伟发电子有限公司 一级代理 0755-61685414 QQ2355504937
特点
应用
·锂电池正负极反接保护; ·充电座、移动电源 ·高达 600mA 的可编程充电电流; ·蜂窝电话、PDA、MP3播放器 ·无需 MOSFET、检测电阻器或隔离二极管; ·蓝牙应用 ·用于单节锂离子电池 典型应用 ·恒定电流/恒定电压操作,并具有可在无过热危 600mA 单节锂离子电池充电器 险的情况下实现充电速率最大化的热调节功能; ·可直接从 USB 端口给单节锂离子电池充电; ·最高输入可达 9V; ·精度达到±1%的 4.2V 预设充电电压; ·自动再充电; SD8058 ·1 个充电状态开漏输出引脚; ·C/10 充电终止; ·待机模式下的供电电流为 145uA; ·2.9V涓流充电; ·软启动限制了浪涌电流; ·采用 5 引脚 SOT-23 封装。
3 SD2013.7
Shouding
涓流充电门限与温度的关系 曲线
600mA线性锂离子电池充电器
充电电流与电池电压的关系 曲线
SD8058
充电电流与电源电压的关系 曲线
充电电流与环境温度的关 系曲线
再充电电压门限与温度的关 系曲线
功率 FET“导通”电阻与温 度的关系曲线
Shouding描述600mA线性锂离子电池充电器
SD8058
SD8058是一款完整的单节锂离子电池充电器,带电池正负极反接保护反接,具有 更大 600mA 的充电电流,更稳定的电流一致性。其采用恒定电流/恒定电压线性控制, SD8058 可以 SOT 封装与较少的外部元件数目使得 SD8058 成为便携式应用的理想选择。 适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构,加上防倒充电路,所以不需要外部检测电阻器和 隔离二极管。热反馈可对充电电流进行自动调节,以便在大功率操作或高环境温度条件 下对芯片温度加以限制。充满电压固定于 4.2V,而充电电流可通过一个电阻器进行外部 SD8058 将自动终止充电。 设置。当电池达到 4.2V 之后,充电电流降至设定值 1/10, SD8058 当输入电压(交流适配器或 USB 电源)被拿掉时, 自动进入一个低电流状 SD8058 的其他特点包括充电电流监控器、欠压闭锁、自 态,电池漏电流在 2uA 以下。 动再充电和一个用于指示充电结束和输入电压接入的状态引脚。
600mA线性锂离子电池充电器
VFLOAT-VRECHRG 100
SD8058
150 120 800 200 mV ℃ mΩ us 4 4 4.5 ms ms μA mA 50 1.8 1.8 2.5 4.3
IBAT=0 至 IBAT=1000V/RPROG VBAT 高至低 IBAT 降至 ICHG/10 以下 电池 4.2V 反接 0.8 0.8 4.0
5 SD2013.7
Shouding
600mA线性锂离子电池充电器
SD8058
IBAT (mA) 50 100 180 220 290 430 560 600
工作原理
SD8058 是一款采用恒定电流/恒定电压算 法的单节锂离子电池充电器。它能够提供 600mA 的充电电流(借助一个热设计良好的 PCB 布局)和一个内部 P 沟道功率 MOSFET 和热调节电路。 无需隔离二极管或外部电流检 测电阻器;因此,基本充电器电路仅需要两个 外部元件。不仅如此,SD8058 还能够从一个 USB 电源获得工作电源。
600mA 电流完整的充电循环(600mAh)
1 SD2013.7
深圳市创伟发电子有限公司 一级代理 0755-61685414 QQ2355504937
Shouding
封装/订购信息
600mA线性锂离子电池充电器
SD8058
订单型号 SD8058-42-SOT25-R 器件标记 5 引脚塑料 SOT-23-5 封装 58bM(M 是生产批号,可变)
深圳市创伟发电子有限公司 一级代理 0755-61685414 QQ2355504937
4 SD2013.7
Shouding
600mA线性锂离子电池充电器
SD8058
方框图
深圳市创伟发电子有限公司 一级代理 0755-61685414 QQ2355504937
度保护会减小充电电流, 不同环境测试电流与 公式计算理论值也变的不完全一致。 客户应用 中,可根据需求选取合适大小的 RPROG。 RPROG 与充电电流的关系确定可参考下表: RPROG (k) 20k 10k 5k 4k 3k 2k 1.5k 1.4k
正常充电循环
当 Vcc 引脚电压升至 UVLO 门限电平以 上且在 PROG 引脚与地之间连接了一个精度 为 1%的设定电阻器或当一个电池与充电器输 出端相连时,一个充电循环开始。如果 BAT 引脚电平低于 2.9V,则充电器进入涓流充电 模式。在该模式中,SD8058 提供约 1/10 的设 定充电电流, 以便将电流电压提升至一个安全 的电平,从而实现满电流充电。 当 BAT 引脚电压升至 2.9V 以上时, 充电 器进入恒定电流模式, 此时向电池提供恒定的 充电电流。当 BAT 引脚电压达到最终浮充电 压(4.2V)时,SD8058 进入恒定电压模式, 且充电电流开始减小。 当充电电流降至设定值 的 1/10,充电循环结束。
