实验一__电路元件伏安特性的测试(含数据处理)
电路原理实验 实验1 电路元件伏安特性的测绘.
暨南大学本科实验报告专用纸(附页)暨南大学本科实验报告专用纸课程名称电路原理成绩评定实验项目名称电路元件伏安特性的测绘指导教师李伟华实验项目编号 08063034901 实验项目类型验证型实验地点暨南大学珠海学院电路原理实验室学生姓名学号学院系专业实验时间年月日午～月日午温度℃湿度一、实验目的1. 学会识别常用电路元件的方法2. 掌握线性电阻、非线性电阻元件伏安特性的逐点测试法3. 掌握实验台上直流电工仪表和设备的使用方法。
二、实验要求1. 根据各实验结果数据，分别在附页纸上绘制出光滑的伏安特性曲线。
（其中二极管和稳压管的正、反向特性均要求画在同一张图中，正、反向电压可取为不同的比例尺）2. 根据实验结果，总结、归纳被测各元件的特性3. 必要的误差分析4. 完成后面的思考题，心得体会及其他。
三、原理说明任何一个电器二端元件的特性可用该元件上的端电压U 与通过该元件的电流I之间的函数关系I＝f(U)来表示，即用I-U 平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。
1. 线性电阻器的伏安特性曲线是一条通过坐标原点的直线，如图1中a所示，该直线的斜率等于该电阻器的电阻值。
2. 一般的白炽灯在工作时灯丝处于高温状态，其灯丝电阻随着温度的升高而增大，通过白炽灯的电流越大，其温度越高，阻值也越大，一般灯泡的“冷电阻”与“热电阻”的阻值可相差几倍至十几倍，所以它的伏安特性如图1中b曲线所示。
3. 一般的半导体二极管是一个非线性电阻元件，其伏安特性如图1中 c所示。
图1《电路原理》课程实验报告第1页（共6） U(V)暨南大学本科实验报告专用纸(附页)正向压降很小（一般的锗管约为0.2～0.3V，硅管约为0.5～0.7V），正向电流随正向压降的升高而急骤上升，而反向电压从零一直增加到十多至几十伏时，其反向电流增加很小，粗略地可视为零。
可见，二极管具有单向导电性，但反向电压加得过高，超过管子的极限值，则会导致管子击穿损坏。
电学元件的伏安特性测量实验报告
电学元件的伏安特性测量实验报告电学元件的伏安特性测量实验报告引言：电学元件的伏安特性是电子工程领域中一个重要的实验内容。
通过测量电流与电压之间的关系，可以了解元件的性能和特点。
本实验报告将介绍伏安特性测量实验的目的、原理、实验过程和结果分析。
一、实验目的本实验的主要目的是通过测量电阻、二极管和电容的伏安特性曲线，掌握这些电学元件的基本特性，并加深对电路中电流和电压之间关系的理解。
二、实验原理1. 电阻的伏安特性测量电阻是一个线性元件，其伏安特性曲线为一条直线，斜率为电阻值。
实验中，通过改变电阻上的电压，测量通过电阻的电流，然后根据欧姆定律计算电阻值。
2. 二极管的伏安特性测量二极管是一个非线性元件，其伏安特性曲线为一条指数曲线。
实验中，通过改变二极管的电压，测量通过二极管的电流。
由于二极管的正向电压与正向电流之间存在指数关系，因此需要在实验中选择适当的电压范围，以保证测量数据的准确性。
3. 电容的伏安特性测量电容是一个存储电荷的元件，其伏安特性曲线为一条斜率逐渐变小的曲线。
实验中，通过改变电容器两端的电压，测量电容器充电和放电的电流。
根据电容器的充放电过程，可以得到电容器的伏安特性曲线。
三、实验过程1. 电阻的伏安特性测量a. 搭建电路：将电阻与电压源和电流表连接，保证电路的稳定性。
b. 调节电压源的电压，并记录电流表的读数。
c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。
d. 根据欧姆定律，计算电阻的值。
2. 二极管的伏安特性测量a. 搭建电路：将二极管与电压源和电流表连接，保证电路的稳定性。
b. 调节电压源的电压，并记录电流表的读数。
c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。
d. 根据测量数据，绘制二极管的伏安特性曲线。
3. 电容的伏安特性测量a. 搭建电路：将电容器与电压源和电流表连接，保证电路的稳定性。
b. 调节电压源的电压，并记录电流表的读数。
c. 重复步骤b，改变电压源的电压，测量不同电压下的电流值。

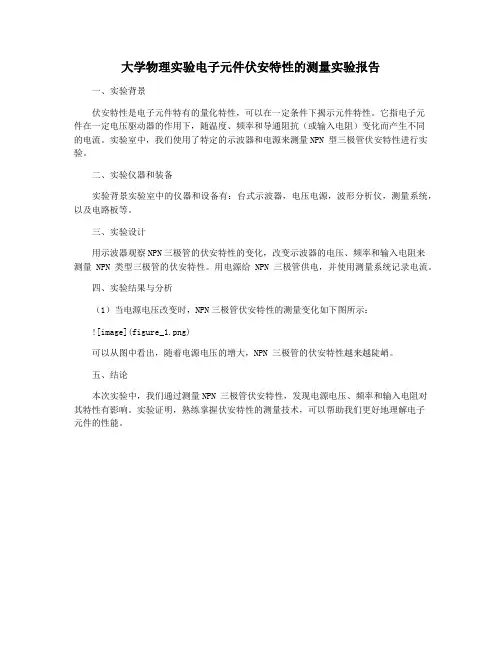

大学物理实验电子元件伏安特性的测量实验报告
大学物理实验电子元件伏安特性的测量实验报告
一、实验背景
伏安特性是电子元件特有的量化特性，可以在一定条件下揭示元件特性。
它指电子元
件在一定电压驱动器的作用下，随温度、频率和导通阻抗（或输入电阻）变化而产生不同
的电流。
实验室中，我们使用了特定的示波器和电源来测量NPN 型三极管伏安特性进行实验。
二、实验仪器和装备
实验背景实验室中的仪器和设备有：台式示波器，电压电源，波形分析仪，测量系统，以及电路板等。
三、实验设计
用示波器观察NPN三极管的伏安特性的变化，改变示波器的电压、频率和输入电阻来
测量NPN 类型三极管的伏安特性。
用电源给NPN 三极管供电，并使用测量系统记录电流。
四、实验结果与分析
（1）当电源电压改变时，NPN三极管伏安特性的测量变化如下图所示：
可以从图中看出，随着电源电压的增大，NPN 三极管的伏安特性越来越陡峭。
五、结论
本次实验中，我们通过测量NPN 三极管伏安特性，发现电源电压、频率和输入电阻对其特性有影响。
实验证明，熟练掌握伏安特性的测量技术，可以帮助我们更好地理解电子
元件的性能。
实验一-电路元件伏安特性的测绘
0.489
2.14
（2）反向特性实验
将稳压二极管的方向倒转，重复实验内容2中的反向测量。 为反向施压，数据记入表3.2.5。
表3.2.5 测定稳压管的反向特性
U(V)
0
1
2
3
4
5
8
10
12
18
20
UZ—（V）
0
1.00
1.87
2.44
2.73
2.93
3.30
3.45
3.58
3.79
3.85
一、实验目的
1. 学会识别常用电路元件的方法。
2. 掌握线性电阻元件伏安特性的逐点测试法。
3.掌握常用直流电工仪表和设备的使用方法。
二、实验仪器
1．电路实验箱一台
2．万用表一块，IN4007二极管一个，2CW51稳压管一个，不同阻值线性电阻器若干
三、实验原理
任何一个电器二端元件的特性可用该元件上的端电压 与通过该元件的电流 之间的函数关系 来表示，即用 平面上
表3.2.2测定二极管的正向特性
UD+(V)
0
0.2
0.4
0.45
0.5
0.55
0.60
0.65
0.70
0.75
I(mA)
0
0
0.02
0.07
0.22
0.54
1.38
3.50
9.30
24.8
表3.2.3测定二极管的反向特性
UD－(V)
0
－5
－10
－15
－20
－25
－30
I(mA)
0
0
0
0
0
《电路原理》实验报告
《电路原理》实验报告实验一电阻元件伏安特性的测量一、实验目的1、学会识别常用电路和元件的方法。
2、掌握线性电阻及电压源和电流源的伏安特性的测试方法。
3、学会常用直流电工仪表和设备的使用方法。
二、实验原理任何一个二端元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系I=f(U)表示，即I-U平面上的一条曲线来表征，即元件的伏安特性曲线。
线性电阻器的伏安特性曲线是一条通过坐标原点的直线该直线的斜率等于该电阻器的电阻值。
三、实验设备四、实验内容及实验数据测定线性电阻器的伏安特性按图1-1接线，调节稳压电源的输出电压U，从0伏开始缓慢地增加，一直到10V，记下相、I。
应的电压表和电流表的读数UR图1-1实验二 基尔霍夫定律一、实验目的1、加深对基尔霍夫定律的理解,用实验数据验证基尔霍夫定律。
2、学会用电流表测量各支路电流。
二、实验原理1、基尔霍夫电流定律（KCL ）：基尔霍夫电流定律是电流的基本定律。
即对电路中的任一个节点而言，流入到电路的任一节点的电流总和等于从该节点流出的电流总和，即应有∑I=0。
2、基尔霍夫电压定律（KVL ）：对任何一个闭合回路而言，沿闭合回路电压降的代数总和等于零，即应有∑U=0。
这一定律实质上是电压与路径无关性质的反映。
基尔霍夫定律的形式对各种不同的元件所组成的电路都适用，对线性和非线性都适用。
运用上述定律时必须注意各支路或闭合回路中电流的正方向，此方向可预先任意设定。
三、实验设备四、实验内容及实验数据实验线路如图4-1。
把开关K1接通U1，K2接通U2，K3接通R4。
就可以连接出基尔霍夫定律的验证单元电路，如图4-2。
图4-1图4-21、实验前先任意设定三条支路和三个闭合回路的电流正方向。
图4-2中的I1、I2、I3的方向已设定。
三个闭合回路的电流正方向可设为ADEFA、BADCB、FBCEF。
2、分别将两路直流稳压源接入电路，令U1 = 8V，U2 = 12V。

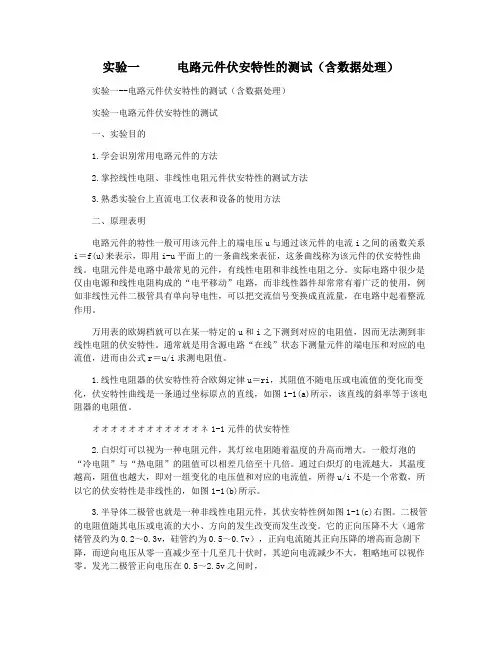

实验一 电路元件伏安特性的测试(含数据处理)
实验一电路元件伏安特性的测试（含数据处理）实验一--电路元件伏安特性的测试（含数据处理）实验一电路元件伏安特性的测试一、实验目的1.学会识别常用电路元件的方法2.掌控线性电阻、非线性电阻元件伏安特性的测试方法3.熟悉实验台上直流电工仪表和设备的使用方法二、原理表明电路元件的特性一般可用该元件上的端电压u与通过该元件的电流i之间的函数关系i＝f(u)来表示，即用i-u平面上的一条曲线来表征，这条曲线称为该元件的伏安特性曲线。
电阻元件是电路中最常见的元件，有线性电阻和非线性电阻之分。
实际电路中很少是仅由电源和线性电阻构成的“电平移动”电路，而非线性器件却常常有着广泛的使用，例如非线性元件二极管具有单向导电性，可以把交流信号变换成直流量，在电路中起着整流作用。
万用表的欧姆档就可以在某一特定的u和i之下测到对应的电阻值，因而无法测到非线性电阻的伏安特性。
通常就是用含源电路“在线”状态下测量元件的端电压和对应的电流值，进而由公式r＝u/i求测电阻值。
1.线性电阻器的伏安特性符合欧姆定律u＝ri，其阻值不随电压或电流值的变化而变化，伏安特性曲线是一条通过坐标原点的直线，如图1-1(a)所示，该直线的斜率等于该电阻器的电阻值。
オオオオオオオオオオオオネ1-1元件的伏安特性2.白炽灯可以视为一种电阻元件，其灯丝电阻随着温度的升高而增大。
一般灯泡的“冷电阻”与“热电阻”的阻值可以相差几倍至十几倍。
通过白炽灯的电流越大，其温度越高，阻值也越大，即对一组变化的电压值和对应的电流值，所得u/i不是一个常数，所以它的伏安特性是非线性的，如图1-1(b)所示。
3.半导体二极管也就是一种非线性电阻元件，其伏安特性例如图1-1(c)右图。
二极管的电阻值随其电压或电流的大小、方向的发生改变而发生改变。
它的正向压降不大（通常锗管及约为0.2～0.3v，硅管约为0.5～0.7v），正向电流随其正向压降的增高而急剧下降，而逆向电压从零一直减少至十几至几十伏时，其逆向电流减少不大，粗略地可以视作零。
电路元件伏安特性的测量
实验一：电路元件伏安特性的测量一、实验目的1. 掌握线性、非线性电阻元件及电源的概念。
2.学习线性电阻和非线性电阻伏安特性的测试方法。
3.学习直流电压表、直流电流表及直流稳压电源等设备的使用方法。
二、实验仪器电路分析实验箱、数字万用表、直流电流表、直流电压表、二极管、稳压二极管、电阻三、实验原理1、数字万用表的构成及使用方法数字万用表一般由二部分构成，一部分是被测量电路转换为直流电压信号，我们称为转换器，另一部分是直流数字电压表。
直流数字电压表构成了万用表的核心部分,主要由模-数转换器和显示器组成。
可用于测量交直流电压和电流、电阻、电容、二极管正向压降及电路通断，具有数据保持和睡眠功能。
2、整体结构1)交直流电压测量(1)将红表笔插入VQ插孔,黑表笔插入COM插孔。
(2)将功能开关置于V量程档。
将测试表笔并联在被测元件两端2)交直流电流测量(1)将红表笔插入mA或A插孔,黑表笔插入COM插孔。
(2)将功能开关置A量程。
(3)表笔串联接入到待测负载回路里。
3)电阻测量(1)将红表笔插入VQ插孔,黑表笔插入COM插孔。
(2)将功能开关置于Q量程。
(3)将测试表笔并接到待测电阻.上4)二极管和蜂鸣通断测量(1)将红表笔插入VQ插孔，黑色表笔插入”COM”插孔。
(2)将功能开关置于二极管和蜂鸣通断测量档位。
(3)如将红表笔连接到待测-二极管的正极,黑表笔连接到待测二极管的负极，则LCD.上的读数为二极管正向压降的近似值。
将表笔连接到待测线路的两端,若被测线路两端之间的电阻大于700,认为电路断路;被测线路两端之间的电阻≤100,认为电路良.好导通,蜂鸣器连续声响;如被测两端之间的电阻在10~700之间，蜂鸣器可能响,也可能不响。
同时LCD显示被测线路两端的电阻值。
3）线性电阻元件的伏安特性曲线是- -条通过坐标原点的直线。
如图1.1.1所示;非线性电阻元件，如半导体二极管,其伏安特性如图1.1.2所示，电压、电流关系不服从欧姆定律。
伏安特性实验报告
伏安特性实验报告篇一：电路元件伏安特性的测量(实验报告答案)实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法； 3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
(a)线性电阻 (b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f(U)，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源 1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只 8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，0.1A的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
电路元件伏安特性的测量(实验报告答案)
电路元件伏安特性的测量（实验报告答案）一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法； 3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式 I＝f(U)来表示，即用 I －U 平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图 1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R 决定，其阻值 R 为常数，与元件两端的电压 U 和通过该元件的电流I 无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R 不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图 1-1（b）、（c）、（d）所示。
在图 1-1 中， U ＞0的部分为正向特性，U＜0 的部分为反向特性。
绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压 U 作用下，测量出相应的电流 I ，然后逐点绘制出伏安特性曲线 I ＝ f ( U )，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源 1 台2.直流电压表 1 块3.直流电流表 1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管 1 只7.稳压二极管 1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性五、实验预习1. 实验注意事项(1)测量时，可调直流稳压电源的输出电压由 0 缓慢逐渐增加，应时刻注意电压表和电流表，不能超过规定值。
(2)直流稳压电源输出端切勿碰线短路。
(3)测量中，随时注意电流表读数，及时更换电流表量程，勿使仪表超量程，注意仪表的正负极性。
电路实验报告一(伏安特性的测量)
U
I
U
I
锗二极管
I
硅二极管
稳压管
0.4
0.20.60.81
-5
-10
图1-1 线性电阻的图1-2白炽灯泡的图1-3 二极管、稳压管的伏安特性曲线伏安特性曲线伏安特性曲线
图1-4理想电压源的输出特性曲线图1-5实际电压源的输出特性
图1-6 伏－安特性实验线路
实验电路图
直
流
稳
压
电
源
mA
V
200Ω
+
-
实验步骤
１、测量线性电阻的伏－安特性。
按图1-6接线，调节直流稳压电源的输出（从小到大），分别测出电阻Ｒ的电流和电压。
２、测量白炽灯泡的伏－安特性。
将电阻去掉，接入白炽灯泡，调节直流稳压电源的输出（注意：白炽灯泡的最大电压值），分别测出白炽灯泡的电流和电压。
３、测量二极管的伏－安特性。
将白炽灯泡去掉，接入二极管（注意二极管的导通方向），调节直流稳压电源的输出（注意：锗二极管导通电压0.4V，硅二极管导通电压0.7V），分别测出二极管的电流和电压。
４、测量稳压管的伏－安特性。
将二极管去掉，接入稳压管（注意稳压管的方向），调节直流稳压电源的输出（注意：稳压管最大稳压电压），分别测出稳压管的电流和电压。
（选做）
二、数据分析处理（参照实验教材“实验报告”要求分析处理）
误差分析：误差主要是万用表的内阻
三．思考题（参照实验教材“思考题”要求回答问题）。
电学元件伏安特性的测量实验报告doc
电学元件伏安特性的测量实验报告篇一：电路分析实验报告(电阻元件伏安特性的测量) 电力分析实验报告实验一电阻元件伏安特性的测量一、实验目的：（1）学习线性电阻元件和非线性电阻元件伏安特性的测试方式。
（2）学习直流稳压电源、万用表、电压表的利用方式。
二、实验原理及说明（1）元件的伏安特性。
若是把电阻元件的电压取为横坐标，电流取为纵坐标，画出电压与电流的关系曲线，这条曲线称为该电阻元件的伏安特性。
（2）线性电阻元件的伏安特性在u-i平面上是通过坐标原点的直线，与元件电压和电流方向无关，是双向性的元件。
元件的电阻值可由下式肯定：R=u/i=(mu/mi)tgα,期中mu 和mi别离是电压和电流在u-i平面坐标上的比例。
三、实验原件Us是接电源端口，R1=120Ω,R2=51Ω,二极管D3为IN5404，电位器Rw四、实验内容（1）线性电阻元件的正向特性测量。
（2）反向特性测量。
（3）计算阻值，将结果记入表中（4）测试非线性电阻元件D3的伏安特性（5）测试非线性电阻元件的反向特性。
表1-1 线性电阻元件正（反）向特性测量表1-5二极管IN4007正（反）向特性测量五、实验心得（1）每次测量或测量后都要将稳压电源的输出电压跳回到零值（2）接线时必然要考虑正确利用导线篇二：电学元件的伏安特性实验报告v1预习报告【实验目的】l.学习利用大体电学仪器及线路连接方式。
2.掌握测量电学元件伏安特性曲线的大体方式及一种消除线路误差的方式。
3.学习按照仪表品级正确记录有效数字及计算仪表误差。
准确度品级见书66页。
100mA量程，0.5级电流表最大允许误差?xm?100mA?0.5%?0.5mA，应读到小数点后1位，如42.3(mA) 3V量程，0.5级电压表最大允许误差?Vm?3V?0.5%?0.015V，应读到小数点后2位，如2.36(V) 【仪器用具】直流稳压电源，电流表，电压表，滑线变阻器，小白炽灯泡，接线板，电阻，导线等。
实验一-电路元件伏安特性的测试
电工电子实验教学中心学生实验报告—学年第一学期实验课程电路分析实验实验室电子技术实验室二实验地点东区一教518学号__________________________姓名__________________________实验项目电路元件伏安特性的测试、'、、实验时间月日//星期节1实验台号1报告成绩/ \一、实验目的/ '、1.掌握线性、非线性电阻元件及电源的概念。
\2. 学习线性电阻和非线性电阻伏安特性的测试方法。
3. 学习直流电压表、直流电流表及直流稳压电源等设备的使用方法。
二、实验仪器1、电路分析实验箱2、数字万用表三、实验原理1.数字万用表的构成及使用方法数字万用表一般由二部分构成，一部分是被测量电路转换为直流电压信号，我们称为转换器：另一部分是直流数字电压表。
直流数字电压表构成了万用表的核心部分，主要由模-数转换器和显示器组成。
可用于测量交直流电压和电流、电阻、电容、二极管正向压降及电路通断，具有数据保持和睡眠功能。
1.LCDS示器久数据保持选痒按键在鼎体管故人借配测试输入座4. 公共输入端5. 其余81届输入端反屈测竜输入端1.20A/10A电魏输入端S.电容濾试座9童秤开关10•电源开关整体结构12—3\hFE M曽放大倍龜提示5U混吗：班氏符吕g卄械汽测4：摄爪样电路通悼測址提彌8良压提亦符号显示屏1)交直流电压测量(1)将红表笔插入V Q插孔,黑表笔插入COM插孔(K2J(2)将功能开关置于V量程档并将测试表笔并联在被测兀件两端。
2) 交直流电流测量(1)将红表笔插入mA或A插孔,黑表笔插入COM插孔。
(2)将功能开关置A量程。
/ \(3)表笔串联接入到待测负载回路里。
'\3) 电阻测量// \(1)将红表笔插入V Q插孔,黑表笔插入COM B孔。
\(2)将功能开关置于Q量程。
'\(3)将测试表笔并接到待测电阻上\4) 广二极管和蜂鸣通断测量/ (1)将红表笔插入V Q插孔,黑色表笔插入“ COM ”插孔。
元件伏安特性的测定实验报告
元件伏安特性的测定实验报告一、实验目的。
本实验旨在通过对电路中元件的伏安特性进行测定，掌握元件的电压-电流关系，并进一步了解元件的特性及其在电路中的应用。
二、实验仪器与设备。
1. 直流稳压电源。
2. 万用表。
3. 电阻箱。
4. 耐压表。
5. 电路连接线。
6. 待测元件。
三、实验原理。
在电路中，元件的伏安特性是指元件的电压与电流之间的关系。
对于电阻元件，其伏安特性为线性关系，即电阻元件的电流与电压成正比。
而对于二极管等非线性元件，其伏安特性则呈现出非线性关系。
四、实验步骤。
1. 将待测元件与电路连接线连接到电路中，注意连接的正确性和稳固性。
2. 调节直流稳压电源，使其输出电压逐渐增加，同时通过万用表记录电路中元件的电压和电流数值。
3. 根据记录的电压-电流数值，绘制出元件的伏安特性曲线。
4. 对非线性元件，如二极管等，进行反向电压测量，记录其反向击穿电压。
五、实验数据与分析。
通过实验测得的数据，我们可以得到元件的伏安特性曲线。
对于电阻元件，其伏安特性曲线为一条直线，而对于二极管等非线性元件，则呈现出非线性特性的曲线。
通过分析伏安特性曲线，我们可以了解元件的工作状态及其在电路中的作用。
六、实验结论。
通过本次实验，我们成功测定了元件的伏安特性，并绘制出了相应的伏安特性曲线。
通过对曲线的分析，我们可以更加深入地了解元件的特性及其在电路中的应用。
同时，我们也掌握了测定伏安特性的实验方法和步骤。
七、实验总结。
本次实验通过测定元件的伏安特性，使我们对元件的工作特性有了更深入的了解。
同时，实验过程中我们也掌握了一定的实验技能和操作方法。
在今后的学习和工作中，我们将能更加熟练地运用这些知识和技能，为电路设计和调试提供更加可靠的支持。
八、参考文献。
[1] 《电路原理与技术》。
[2] 《电子技术基础》。
以上为本次实验的实验报告，希望能对大家的学习和工作有所帮助。
伏安特性曲线的测量实验报告
伏安特性曲线的测量实验报告篇一：电路元件伏安特性的测量实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f来表示，即用I－U 平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
线性电阻白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U作用下，测量出相应的电流I，然后逐点绘制出伏安特性曲线I＝f，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源1 台2.直流电压表1 块3.直流电流表1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管1 只7.稳压二极管1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U，从0伏开始缓慢地增加（不得超过10V），在表1-1中记下相应的电压表和电流表的读数。
2将图1-2中的1kΩ线性电阻R换成一只12V，的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
实验一电路元件的伏安特性测定
实验一 电路元件的伏安特性测定一、实验目的1、 掌握几种元件的伏安特性测定方法。
2、 学习常用电工仪表的使用方法。
二、实验仪器与设备GDDS-1型电工实验装置。
三、原理说明任何一个二端元件的特性可用该元件上的端电压U 与通过该元件的电流I 之间的函数关系U=f(I)来表示，这种函数关系称为该元件的伏安特性。
1、 线性电阻元件的伏安特性曲线是通过坐标原点的直线，该直线的斜率等于该电阻器的电阻值。
2、 非线性电阻元件的伏安特性，不服从欧姆定律，画在U-I 图上是一条曲线，如二极管等属于这一类。
图1 图2四、实验内容1、 测定线性电阻的伏安特性按图1接线，调节直流稳压电源的输出电压，测量电流并记录。
按图2接线，调节电源电压1U，记录电路、电流。
注意：U ≤0.7V1、 实验室，电流表要串联入电路，合理选择量程，极性不要接反。
2、 直流稳压电源输出应从小到大逐渐增加。
六、实验报告1、根据各实验数据，在坐标轴上分别画出各个元件的伏安特性曲线。
2、分析测量误差原因。
实验二 CCVS 及VCCS 受控源特性测试研究一、实验目的1、熟悉受控电源的基本特性2、掌握受控源转移参数的测试方法二、实验仪器与设备 GDDS-1型电工实验装置。
三、原理说明1、受控源也是电源，独立源可以独立地对外电路提供能量，而受控源提供的电压或电流受其它支路电压或电流的控制。
受控源一般分为四种形式：VCVS 、CCVS 、VCCS 、CCCS 。
受控源的控制端与受控端的关系式称转移函数，四种受控源的转移函数参量分别用α、g m 、μ、r m 表示，它们的定义如下：（1）CCCS ：α=i 2/i 1 转移电流比（或电流增益）（2）VCCS ：g m =i 2/u 1 转移电导（3）VCVS ：μ=u 2/u 1转移电压比（或电压增益）（4）CCVS ：r m =u 2/i 1 转移电阻 四、实验内容与步骤1．CCVS 的伏安特性及转移电阻r m 的测试（1） 按图1接线。
电路元件伏安特性的测绘实验报告
电路元件伏安特性的测绘实验报告实验目的，通过实验测绘电路元件的伏安特性曲线，掌握电路元件的基本特性和参数。
实验仪器与设备，数字万用表、直流电源、电阻箱、导线等。
实验原理，伏安特性曲线是用来描述电路元件在电压和电流作用下的关系曲线，通过测绘伏安特性曲线可以了解电路元件的工作特性和参数。
在直流电路中，电阻的伏安特性曲线是一条直线，而二极管、三极管等元件的伏安特性曲线则呈现出非线性特性。
实验步骤：1. 连接电路，按照实验电路图连接数字万用表、直流电源和电阻箱，确保连接正确无误。
2. 调节电压，通过调节直流电源的电压，使其在一定范围内变化，以便测绘伏安特性曲线。
3. 测量电流，通过数字万用表测量电路中的电流数值，并记录下来。
4. 测绘伏安特性曲线，根据测量得到的电压和电流数值，绘制伏安特性曲线图表。
实验数据处理与分析：1. 根据实验测量得到的电压和电流数据，绘制伏安特性曲线图表。
2. 分析曲线特性，根据曲线的形状和斜率等特征，分析电路元件的工作特性和参数。
3. 计算电路元件的参数，根据伏安特性曲线，可以计算出电路元件的电阻、导通压降、截止电压等参数。
实验结果与结论：通过实验测绘得到的伏安特性曲线图表，可以清晰地反映出电路元件在电压和电流作用下的工作特性。
根据曲线特征和参数计算结果，可以得出对电路元件工作特性的深入理解和分析。
实验总结：通过本次实验，我们掌握了测绘电路元件伏安特性曲线的方法和技巧，加深了对电路元件工作特性和参数的理解。
同时，实验中还发现了一些问题和不足之处，需要进一步改进和完善实验方案和方法。
实验存在的问题与改进方向：1. 实验数据的准确性和稳定性需要进一步提高，可以考虑使用更精密的仪器和设备。
2. 实验过程中的操作技巧和方法需要进一步规范和标准化，以提高实验的可重复性和可靠性。
3. 实验结果的分析和结论需要更加深入和全面，可以结合理论知识进一步探讨电路元件的工作特性和参数。
通过本次实验，我们对电路元件的伏安特性有了更深入的了解，同时也为今后的实验和研究工作奠定了基础。
电工学实验报告
19
实验 7 三相交流电路
一．画出本次实验电路图
实验 7-1 负载的星形连接
二．实验数据记录 注：U12、U23、U31 是线电压；U1、U2、U3 是负载两端的电压。
计算值
I A X L X C
500
三、分析与思考
1．在 RLC 串联电路中，为何U U R U L U C ？
2．容抗和感抗与哪些物理量有关？
16
实验 4-5 RLC 串联谐振的研究 一、画出本次实验电路图
二、根据实验记录数据完成下表：
表 4-4 RLC 串联谐振电路实验数据
R(KΩ) 0.30 1
3．通过对实验数据的计算，判别三个电阻上的功率是否也符合叠加原理？为什么？
6一、 画出实验电路图 Nhomakorabea实验 2-3 非线性电路叠加定理验证
二、自拟表格记录数据
四、试问在该实验中叠加原理的迭加性还成立吗？为什么？
7
8
实验 3 电源等效变换及戴维宁定理
实验 3-1 验证电压源与电流源等效变换的条件 一、画出本次实验的电路图
比较：
2．测定有源二端口网络的外特性和戴维南等效电源的外特性，填写完成表 3-1： 表 3-1 有源二端口网络及戴维宁等效电路外特性实验数据
负载电阻 RL （）
0
51 100 150 200 330
有源 二端 网络 戴维南 等效 电源
U（V） I（mA） U（V） I（mA）
开路
三、分析与思考 1．根据表 3-1 各电压和电流的值，分别绘出有源二端口网络和戴维南等效电源的外特性曲 线，可得出什么结论？
最新电路元件伏安特性的测量（实验报告答案）
实验一电路元件伏安特性的测量一、实验目的1．学习测量电阻元件伏安特性的方法；2．掌握线性电阻、非线性电阻元件伏安特性的逐点测试法；3．掌握直流稳压电源和直流电压表、直流电流表的使用方法。
二、实验原理在任何时刻，线性电阻元件两端的电压与电流的关系，符合欧姆定律。
任何一个二端电阻元件的特性可用该元件上的端电压U与通过该元件的电流I之间的函数关系式I＝f(U)来表示，即用I－U平面上的一条曲线来表征，这条曲线称为电阻元件的伏安特性曲线。
根据伏安特性的不同，电阻元件分为两大类：线性电阻和非线性电阻。
线性电阻元件的伏安特性曲线是一条通过坐标原点的直线，如图1-1（a）所示。
该直线的斜率只由电阻元件的电阻值R决定，其阻值R为常数，与元件两端的电压U和通过该元件的电流I无关；非线性电阻元件的伏安特性曲线不是一条经过坐标原点的直线，其阻值R不是常数，即在不同的电压作用下，电阻值是不同的。
常见的非线性电阻如白炽灯丝、普通二极管、稳压二极管等，它们的伏安特性曲线如图1-1（b）、（c）、（d）所示。
在图1-1中，U ＞0的部分为正向特性，U＜0的部分为反向特性。
(a)线性电阻(b)白炽灯丝绘制伏安特性曲线通常采用逐点测试法，电阻元件在不同的端电压U 作用下，测量出相应的电流I ，然后逐点绘制出伏安特性曲线I ＝f (U )，根据伏安特性曲线便可计算出电阻元件的阻值。
三、实验设备与器件1.直流稳压电源 1 台2.直流电压表 1 块3.直流电流表 1 块4.万用表 1 块5.白炽灯泡 1 只6. 二极管 1 只7.稳压二极管 1 只8.电阻元件 2 只四、实验内容1．测定线性电阻的伏安特性按图1-2接线。
调节直流稳压电源的输出电压U ，从0伏开始缓慢地增加（不得超过10V ），在表1-1中记下相应的电压表和电流表的读数。
2．测定白炽灯泡的伏安特性将图1-2中的1kΩ线性电阻R 换成一只12V ，0.1A 的灯泡，重复1的步骤，在表1-2中记下相应的电压表和电流表的读数。
