建筑CAD绘图-平面图详细讲解绘制

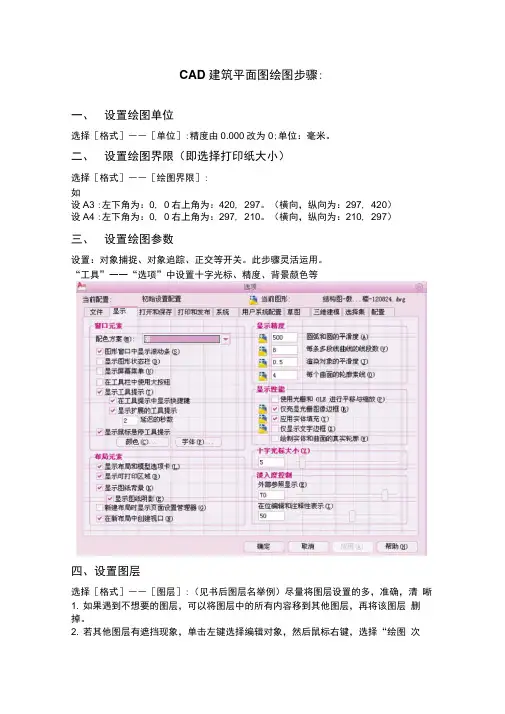

CAD建筑平面图绘图步骤全解
CAD建筑平面图绘图步骤:一、设置绘图单位选择［格式］――［单位］:精度由0.000改为0;单位：毫米。
二、设置绘图界限（即选择打印纸大小）选择［格式］――［绘图界限］:如设A3 :左下角为：0, 0右上角为：420, 297。
（横向，纵向为：297, 420）设A4 :左下角为：0, 0右上角为：297, 210。
（横向，纵向为：210, 297）三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关。
此步骤灵活运用。
“工具”一一“选项”中设置十字光标、精度、背景颜色等四、设置图层选择［格式］――［图层］:（见书后图层名举例）尽量将图层设置的多，准确，清晰1. 如果遇到不想要的图层，可以将图层中的所有内容移到其他图层，再将该图层删掉。
2. 若其他图层有遮挡现象，单击左键选择编辑对象，然后鼠标右键，选择“绘图次序”——前置或者后置五、绘制图框、标题栏在图框、标题栏图层1：1 绘制图框标题栏图幅图框（单位mm）1:500 ——A0——14850*10500（左框625，其他250）1:200 ——A1 ——84000*59400（左框5000，其他2000）1:100 ——A2——59400*42000（左框2500，其他1000）—A3——42000*29700 （左框2500，其他1000）1:50 ——A4——29700*21000（左框1250，其他500）1:3017820*12600 （左框750，其他300）1:10 ——A2/100——5940*4200 （左框250，其他100）1.如果同一张图纸出现两个比例，放大的比例尺要按照和缩小比例尺的关系进行倍数调整。
比如1:100 和1:50 在同一个图框中，那么选择1:100 的图框，1:100 的图纸按实际尺寸绘图，则1:50 的图要按实际尺寸*2 来画图，需要注意的是，在之后的标注里面，1:50 的图要按原尺寸进行标注。
六、确定图框标题栏放大的倍数为满足1：1 绘图，应根据合理布图确定图纸放大的倍数。
建筑CAD绘图平面图详细讲解绘制_图文72页PPT
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
பைடு நூலகம்
建筑CAD绘图平面图详细讲解绘制_图文
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克

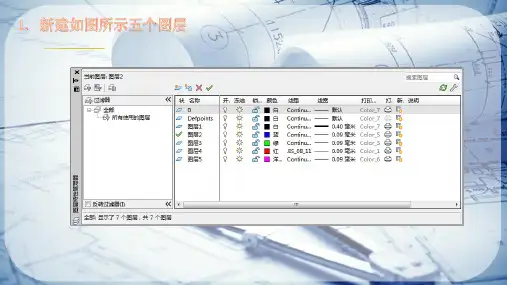

CAD绘制建筑平面图—绘制学生宿舍楼平面图
1）从格式菜单中，单击“多线样式”，弹出对话框如左图所示 ； 2）单击对话框中的“修改”按钮，弹出“修改多线样式”对话框，如右图所示； 3）在对话框中，勾选“起点”和“端点”的直线封口，如右图所示。单击“确定”按钮关闭；
将“粗实线”图层置为当”选项设 置为“240”。 追踪定位门窗位置绘出墙线，如图所示。
3）启用复制命令，复制窗子；再“夹点编辑”内部墙体向左右拉平，如图所示。
4）绘制楼梯平面图，如图所示。
启用“拉伸”命令，将卫生间和盥洗室门向左右各拉伸距离300，如图所示。
绘制门洞线，启用“分解”命令，将卫生间墙分解，然后修剪出门洞，如图所示。
4）“注释比例”选择1：100；标注尺寸如图所示
1）启用阵列命令，设置列数为5，列偏移3600。选择对象为中间墙线、门窗线及相关的尺寸标注。
2）阵列后图形如图所示。
1）删除楼梯间内的文字和门线；启用“拉伸”命令，将墙体向左右拉伸，如图红框所示位置。
2）启用“拉伸”命令，将上部尺寸向上拉伸距离约1300左右；绘制凸出的墙体如图所示。
1）双击任一墙线，用“T形合并”编辑多线如右图所示。
将“细实线”图层置为当前层，绘制门窗图例，如图所示
1）“注释比例”选择1：100；文字样式选择为“Annotative”，字高选择为“2.5”和“2”。 2）写出一个房间的汉字，如图所示。
1）修改“Annotative”尺寸标注样式，如左图红线框标示； 2）勾选“固定长度的尺寸界线”，“长度”设为5，如中间图红线框标示； 3）将箭头修改为建筑标记，如右图红线框标示。
CAD绘制建筑平面图的步骤与技巧
CAD绘制建筑平面图的步骤与技巧CAD（计算机辅助设计）软件是设计师们在建筑行业中常用的工具之一，它能够将构思转化为具体的图纸和模型。
绘制建筑平面图是CAD软件的常用功能之一，下面将介绍绘制建筑平面图的步骤与技巧。
步骤一：收集资料与了解需求在使用CAD软件绘制建筑平面图之前，首先需要收集相关的资料和了解项目的需求。
这包括项目的规模、功能分区、使用要求等。
理解项目的需求将有助于在绘制平面图时更好地把握设计的方向。
步骤二：创建底图在CAD软件中，创建一个底图是绘制建筑平面图的第一步。
底图应包含建筑物的轮廓、外部环境、道路、水系等基本信息。
通过准确绘制底图，可以为后续的设计提供一个清晰的背景。
步骤三：绘制建筑物的外部轮廓在绘制建筑物的外部轮廓时，可以使用CAD软件中的各种绘图工具，如直线、圆弧、多边形等。
根据收集到的资料和了解到的需求，将建筑物的外部形状绘制出来，可以选择不同的颜色或线型来区分不同的部分。
步骤四：添加内部分区与分隔根据建筑物的功能需求，将建筑物的内部进行分区，并在平面图中进行标注。
这可以帮助建筑师和其他设计师更好地理解建筑物的布局。
使用CAD软件的分组、图层等功能，可以方便地进行内部分区和分隔的绘制和标注。
步骤五：添加门、窗等细节绘制建筑平面图的关键细节之一是添加门、窗等。
通过在平面图中准确地标注出门、窗的位置和尺寸，可以帮助建筑师和施工人员理解和执行设计意图。
使用CAD软件的精确测量和标注功能，可以确保门、窗的位置和尺寸的准确性。
步骤六：添加建筑元素与家具除了门、窗等细节外，添加建筑元素和家具也是绘制建筑平面图的重要一步。
这些建筑元素和家具的摆放应根据设计需求和空间功能进行合理的布局。
在CAD软件中，可以使用预设的建筑元素和家具或自定义绘制，以满足不同项目的需求。
步骤七：进行稿件的组合与整理在完成所有绘制后，最后一步是整理绘制的稿件。
这包括对线条、颜色和尺寸进行调整，以确保平面图的清晰和美观。

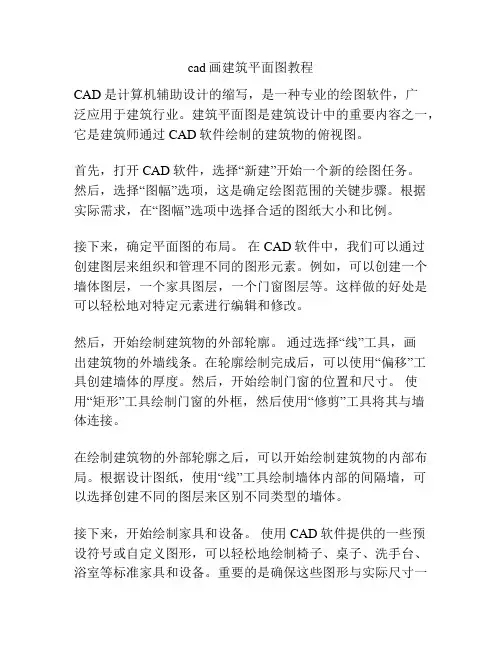

cad画建筑平面图教程
cad画建筑平面图教程CAD是计算机辅助设计的缩写，是一种专业的绘图软件，广泛应用于建筑行业。
建筑平面图是建筑设计中的重要内容之一，它是建筑师通过CAD软件绘制的建筑物的俯视图。
首先，打开CAD软件，选择“新建”开始一个新的绘图任务。
然后，选择“图幅”选项，这是确定绘图范围的关键步骤。
根据实际需求，在“图幅”选项中选择合适的图纸大小和比例。
接下来，确定平面图的布局。
在CAD软件中，我们可以通过创建图层来组织和管理不同的图形元素。
例如，可以创建一个墙体图层，一个家具图层，一个门窗图层等。
这样做的好处是可以轻松地对特定元素进行编辑和修改。
然后，开始绘制建筑物的外部轮廓。
通过选择“线”工具，画出建筑物的外墙线条。
在轮廓绘制完成后，可以使用“偏移”工具创建墙体的厚度。
然后，开始绘制门窗的位置和尺寸。
使用“矩形”工具绘制门窗的外框，然后使用“修剪”工具将其与墙体连接。
在绘制建筑物的外部轮廓之后，可以开始绘制建筑物的内部布局。
根据设计图纸，使用“线”工具绘制墙体内部的间隔墙，可以选择创建不同的图层来区别不同类型的墙体。
接下来，开始绘制家具和设备。
使用CAD软件提供的一些预设符号或自定义图形，可以轻松地绘制椅子、桌子、洗手台、浴室等标准家具和设备。
重要的是确保这些图形与实际尺寸一致，以便设计师和施工人员可以准确地了解建筑物的布局。
最后，在绘制完成后，可以对建筑平面图进行进一步的编辑和修饰。
例如，在CAD软件中，可以对绘制的图形进行缩放、旋转、移动等操作，以更好地展示建筑物的细节。
此外，还可以添加文字、标注和尺寸等附加信息，以方便对图纸的理解和使用。
绘制建筑平面图需要一定的技巧和经验，但通过CAD软件的使用，可以大大简化这个过程。
在设计和绘图的过程中，要仔细地根据设计需求和规范来进行操作。
最后，建筑平面图是建筑设计过程中的重要参考，对设计者和施工人员都具有重要的意义。
CAD建筑平面图绘图步骤
CAD建筑平面图绘图步骤一、设置绘图单位选择［格式]——［单位] ：精度由0。
000改为0;单位：毫米。
二、设置绘图界限（既选择打印纸大小)选择[格式］——［绘图界限］：如设A3：左下角为:0，0 右上角为：420,297.（横向,纵向为：297,420）设A4:左下角为：0，0 右上角为:297，210。
（横向，纵向为：210,297)三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关.此步骤灵活运用.四、设置图层选择[格式]——[图层] ：注意： 1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为02、当用点画线或虚线等绘图时看不清楚，应修改线型比例，［格式］——［线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。
五、绘制图框标题栏在图框标题栏图层1：1绘制图框标题栏。
（以上步骤可作为制作绘图模板用.)六、确定图框标题栏放大的倍数为满足1：1绘图,应根据合理布图确定图纸放大的倍数。
此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。
七、绘图(1)、选择轴线层--—----绘制轴线.（2)、定义多线样式。
（3）、分别选择墙线层和门窗层-—————--—绘制墙线和窗线。
（4）、选择家具层(图块层)--———--—用插入块方式布置家具。
八、文字注释工程图一般可用两种字体：长仿宋或工程字选择［格式］-—[文字样式]点击“新建”长仿宋:样式名：“长仿宋"，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数,注意图框标题栏已经放大。
宽度比例为0.7.工程字:样式名：工程字；字体：gbenor.shx & gbcbig。
shx; 勾选使用大字体，其他默认；注意:单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。
九、尺寸标注1、设置标注样式1）长度标注：选择［格式］——［标注样式]点击“新建"名称为:长度标注.主要修改：箭头选项选建筑标记,文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数,主单位选项精度为0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、
利用CAD绘制建筑平面图的步骤
利用CAD绘制建筑平面图的步骤CAD（计算机辅助设计）是一种广泛应用于建筑、工程和制造领域的软件工具。
利用CAD软件可以方便快捷地绘制建筑平面图，为建筑设计和规划提供了有力的支持。
下面将介绍利用CAD绘制建筑平面图的步骤。
步骤一：了解绘图要求和坐标规范在开始绘制建筑平面图之前，需要详细了解绘图要求和坐标规范。
建筑平面图通常包括建筑物的布局、尺寸、标注等信息。
了解这些要求和规范可以确保绘制的平面图符合实际需求，提高工作效率。
步骤二：创建绘图文件打开CAD软件，并创建一个新的绘图文件。
可以选择使用现有的模板文件，以节省时间和精力。
建议选择与所绘制建筑平面图尺寸和单位相匹配的模板，以确保绘制的图形比例正确。
步骤三：绘制建筑轮廓根据建筑平面图的要求，首先绘制建筑物的外轮廓。
可以使用线段、弧线、圆等基本绘图工具来完成。
确认建筑物的形状、尺寸等参数并准确输入。
根据建筑物的不同部分，可以使用不同的绘图命令，如矩形、圆弧等。
步骤四：添加墙体和门窗在建筑物的外轮廓绘制完成后，根据设计要求添加墙体、门窗等细节。
可以使用“偏移”命令创建墙体，并使用“圆角”命令修饰墙体的角落。
添加门窗时，可以使用CAD软件中提供的标准门窗符号，或根据实际情况自定义绘制。
步骤五：绘制室内布局在建筑物的外部完成后，绘制内部空间的布局。
可以使用“矩形”命令绘制房间的基本形状，并根据需要使用“偏移”命令进行调整。
在绘制时，要注意添加并标注房间的尺寸、门窗位置以及其他重要细节。
步骤六：添加文字和标注在建筑平面图中添加文字和标注是非常重要的一步。
可以使用CAD软件中的文本工具添加建筑物的名称、房间号、尺寸等信息。
此外，需要添加标注来标示墙体、门窗等的尺寸和特征。
标注功能可以通过CAD软件的“标注”命令完成。
步骤七：图层设置和图形修改建筑平面图中的各个元素可以分别放置在不同的图层中，以便于管理和编辑。
在创建图层时，可以为不同的元素分配不同的颜色和线型。
CAD绘制建筑平面图教程
CAD绘制建筑平面图教程建筑平面图是建筑设计中非常重要的一部分，它用于展示建筑物的各个平面，并且能够为建筑师、工程师和施工人员提供准确的信息。
在现代建筑设计中，计算机辅助设计（CAD）软件被广泛应用于建筑平面图的制作。
本教程将介绍如何使用CAD软件来绘制建筑平面图。
第一步是打开CAD软件。
在首次打开软件时，需要选择正确的工作单位和图纸尺寸。
通常，建筑平面图的常用单位是米或英尺，而图纸尺寸可以根据需要进行选择。
接下来，在CAD软件中创建一个新的图纸。
可以使用矩形工具或者使用命令行输入图纸的尺寸来创建一个矩形。
确保图纸的尺寸足够大，以便能够容纳所有需要绘制的内容。
在开始绘制建筑平面图之前，应该先绘制建筑物的外墙。
可以使用直线工具或者多边形工具来绘制建筑物的外墙轮廓。
确保依照建筑设计图或者草图的比例来绘制外墙，以保证准确性。
绘制完外墙后，可以添加分区线。
分区线用于将建筑物的平面划分为不同的功能区域，例如卧室、厨房、客厅等。
可以使用直线工具或者多边形工具来绘制分区线。
接下来，可以开始绘制内墙。
内墙的位置和数量是根据建筑设计图或者草图确定的。
使用直线工具或者多边形工具来绘制内墙。
确保内墙与外墙相连，并且根据需求确定内墙的尺寸和位置。
绘制内墙后，可以绘制门窗的位置和尺寸。
门窗的位置和数量也是根据建筑设计图或者草图确定的。
可以使用CAD软件提供的门窗预设来快速绘制。
确保门窗与墙体相连，并且尺寸准确。
完成门窗的绘制后，可以添加细节信息，例如卫生间、阳台、楼梯等。
细节信息的绘制方法因具体情况而异，可以使用CAD软件提供的工具或者自定义绘制。
最后，可以添加文字标注和符号。
文字标注用于标明不同区域和房间的名称，而符号用于标示一些特定的设施和设备，例如插座、灯具等。
可以使用CAD软件提供的注释工具来添加文字和符号。
完成上述步骤后，建筑平面图基本完成。
可以使用CAD软件提供的打印功能来输出平面图，以便于查看和分享。
在输出前，需要设置正确的比例和图纸布局，以便于打印的平面图具有清晰的细节和准确的比例。
AutoCAD绘制工程平面图方法详解
AutoCAD绘制工程平面图方法详解章节一：介绍AutoCAD软件AutoCAD是一种专业的计算机辅助设计（CAD）软件，被广泛应用于工程绘图领域。
它提供了丰富的绘图功能和工具，可以帮助工程师、建筑师和设计师进行准确、高效的平面图绘制。
章节二：平面图绘制前的准备工作在开始绘制平面图之前，需要进行一些准备工作。
首先是确定绘图的比例尺，并将图纸设置为相应比例。
其次，要明确绘图的范围和要绘制的内容，包括建筑物的平面布局、尺寸和标注等。
此外，还需要收集相关的技术规范和标准，以确保绘制出符合规范的平面图。
章节三：绘制基本图形对象在AutoCAD中，可以使用各种命令和工具绘制基本的图形对象，如线段、圆形、矩形等。
通过命令行或工具栏，可以选择相应的绘图命令，并通过指定坐标点或使用鼠标进行绘图。
绘制完基本图形后，可以使用编辑工具调整和修改图形的形状。
章节四：应用图层管理图层管理是AutoCAD中的重要功能之一。
通过将绘图对象分配到不同的图层上，可以实现对不同对象的控制和管理。
比如可以将墙体、门窗、家具等对象分别放置在不同的图层上，并通过图层的显示和隐藏来方便地控制平面图的显示效果。
章节五：应用尺寸和标注在绘制工程平面图时，尺寸和标注是至关重要的。
AutoCAD提供了丰富的尺寸和标注工具，可以帮助用户精确地标注和测量图纸上的各种尺寸和距离。
通过选取不同的尺寸样式和设置相应的标注标准，可以方便地添加尺寸和标注到平面图上。
章节六：应用块定义块定义是AutoCAD中的重要概念之一。
通过将一组图形对象合并为一个块，并对该块进行定义和命名，可以实现对图形的复用和编辑。
比如可以将一组窗户图形定义为一个块，并在平面图中多次重复使用。
当需要修改窗户图形时，只需要修改一处块定义即可，所有使用该块的地方都会自动更新。
章节七：应用图纸布局和打印设置在完成平面图的绘制后，需要进行图纸布局和打印设置。
通过图纸布局，可以将绘制好的平面图放置在相应的图纸空间中，并设置打印比例和其他相关参数。
CAD建筑图的绘制
建筑图的绘制
﹒绘制建筑平面图：先画出轴线、柱及墙体的分布情况，然后定出门窗位置并画细部特征。
﹒建筑平面图主要图示如下：
1、房屋的平面形状、大小及房间的布局。
2、外墙及内墙的位置及尺寸。
3、门和窗的位置和类型。
﹒例题：
其主要绘图方法，如图所示：
（1）形成轴线（2）形成柱网
（3）绘制外墙及内墙（4）形成门窗和洞口（5）绘制门与窗
（6）绘制室外台阶及其它部分
（7）绘制楼梯
﹒绘制建筑立面图：以平面图为绘图辅助图，先画出外墙轮廓线、地坪线和屋顶线等，这些线条构成主要布局线，然后绘制墙面细节特征。
﹒例题：
其主要绘图方法，如图所示：
（1）绘制投影线及建筑轮廓线等
（2）绘制窗洞线（3）绘制窗户
（4）绘制雨棚及室外台阶
﹒绘制建筑剖面图：绘制建筑剖面图时可将平面图、立面图作为绘制剖面图的辅助图形。
将平面图旋转90°，并布置在适当的地方，从平面图、立面图绘制竖直及水平投影线以形成剖面图的主要特征，然后绘制剖面图各部分细节。
﹒建筑剖面图主要图示如下：
1、在垂直方向上房屋各个方面的尺寸及组合。
2、建筑物的层数和层高。
3、房屋在剖面上的主要结构形式，构造方式等。
﹒例题：
其主要绘图方法，如图所示：
（1）绘制投影线及屋顶端面线
（2）投影墙体
（3）绘制楼板、窗洞及檐口（4）绘制窗户、门及柱等。
建筑施工平面图的绘制—绘制轴网和轴号(CAD课件)
图块的属性定义
二、绘制轴号
（5）创建块。通过“绘图”—“块”—“创 建”打开对话框，如图5-11所示。其中 基点拾取圆的下象点，对象框选圆和 标记。 （6）插入块。设置“轴号”图层为当前 图层。通过“插入”—“块”命令，打开 “插入”对话框，在“插入”对话框中， 在“名称”项选择“轴号”，单击“确定”。
4.其它三面采用相同方法作辅助线。 选择下拉菜单“标注”－“ 线型标注”命令选项，分别指定第一条延伸线原点和第二条延伸线原点 且向上拖动到相应辅助线处，用“连续标注”来完成同侧标注，用相同方法，标注出细部标注、轴线标 注和外包尺寸标注，如下图所示。
图 标注尺寸
一、标注轴线尺寸
重复上述操作，标注左右侧和下侧轴线的尺寸标注。如果存在标注与图形交叉的现象，可 通过“拉伸”命令将尺寸分界线向外拉伸一定距离。
（六）拉伸轴线
用“拉伸”命令，往四方拉伸轴线3000，如图图拉伸轴线效果所示。
一、绘制轴线
（七）修剪轴线
生成的轴线网中轴线相互交织， 不便观察，按房间的位置将一些轴线 进行修剪，可使图面变得更加清晰。
单击“修改”工具栏中的按钮，执行 “修剪”命令，将贯穿室内的部分轴线 修剪掉，如图图修剪后的轴线所示。
一、标注轴线尺寸
标注尺寸前，应先将“轴线”图层设置为“开”状态。 根据制图要求，细部尺寸线离被标注物体轮廓距离不小于1000，尺寸线之间的距离在700—1000之间。 我们先作好尺寸线、辅助线，再进行标注。我们将F线向上偏移1200，再将所得线向上偏移700、700。如下 图所示。
图 偏移辅助线
一、标注轴线尺寸
任务：根据某别墅一层平面图，绘制轴网和轴号
（1）设置“轴线”图层为当前图层 用户只需单击“对象特性”工具栏的 “图层属性列表”，在弹出的图层列表框 中向下移动鼠标选择“轴线”图层，就可 将“轴线”图层设置为当前图层，如图设 置图层所示。其它图层的选择方法一样。
CAD建筑平面图绘图步骤
CAD建筑平面图绘图步骤一、设置绘图单位选择[格式］——［单位] :精度由0。
000改为0；单位：毫米。
二、设置绘图界限（既选择打印纸大小)选择［格式]-—［绘图界限］：如设A3：左下角为:0，0 右上角为:420，297。
（横向，纵向为：297,420) 设A4:左下角为：0，0 右上角为:297,210。
（横向，纵向为：210，297）三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关。
此步骤灵活运用。
四、设置图层选择[格式]--［图层］：注意: 1、图框标题栏中的粗线和细线用W控制粗细，因此在粗实线图层绘图时W为02、当用点画线或虚线等绘图时看不清楚，应修改线型比例，[格式]——［线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意,选中该线型点击右键选特性修改线型比例。
五、绘制图框标题栏在图框标题栏图层1：1绘制图框标题栏。
(以上步骤可作为制作绘图模板用.）六、确定图框标题栏放大的倍数为满足1：1绘图，应根据合理布图确定图纸放大的倍数.此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小.七、绘图（1）、选择轴线层——--——-绘制轴线。
（2)、定义多线样式.(3)、分别选择墙线层和门窗层-——--—---绘制墙线和窗线。
（4)、选择家具层（图块层)——---—--用插入块方式布置家具。
八、文字注释工程图一般可用两种字体:长仿宋或工程字选择［格式］--［文字样式]点击“新建"长仿宋：样式名：“长仿宋”，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数,注意图框标题栏已经放大.宽度比例为0.7。
工程字：样式名：工程字；字体：gbenor。
shx & gbcbig.shx；勾选使用大字体，其他默认；注意:单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。
九、尺寸标注1、设置标注样式1）长度标注:选择[格式］-—[标注样式］点击“新建"名称为：长度标注。
cad绘制建筑平面图
l 在绘图时为方便进一步的编辑修改，将多个图形组合成一个 图形，使用的是块定义命令；当需要将已绘制完成的图形成为独 立的图形文件时，使用的是写块命令。
l Block（块定义命令）与Wblock（写块命令）的对话框都有 “选择对象”与“基点”选项，都可设置插入块的名称和单位； 但写块命令可指定文件的存贮路径，如图4-13所示。
5.2.2 住宅楼平面图的绘制
bojia@
1．建筑平面轴网及柱网的绘制
1）绘制平面轴网 （绘制结果如图5-1所示 ） 建筑轴网，作为平面图的基本框架，是由横竖轴线构成
的网格，是建筑中墙柱中心线或根据需要偏离中心线的定位线 组成的。构造柱、墙体、门窗等主要建筑构件都是由轴网来确 定其方位的。
针应按“国标”规定绘制。
5.2 典例剖析:住宅楼平面图的绘制bojia@
5.2.1住宅楼平面图绘制前的分析和准备
建筑初步设计可以从修改方案入手，也可以从新建图形 开始。在进行建筑平面图绘制时，一般从建立轴网开始，根据 轴网，按建筑结构形式布置柱网，或者绘制墙体，当在初步设 计阶段已经基本确定建筑轴网和轴线，在建筑平面图绘制时可 明确地确定墙体。接着，可在双线墙上绘制门窗；在适当位置 上绘制建筑构件——楼梯、阳台等；在卫生间等绘制简单的室 内设施，或利用图库中图块，调入后进行必要的室内布置。
外，在施工图深度的平面图中，图内还应包括剖切面及投影方 向可见的建筑构造以及必要的尺寸、标高等。另外，建筑平面 图应标注房间的名称或编号，还有门窗的编号。而且，如果要 表示室内立面在平面图上的位置，应在平面图上用内视符号注 明视点位置、方向及立面编号。
u 建筑朝向 建筑平面图中是用指北针来表示新建建筑的朝向的,指北
建筑CAD课件图文-绘制建筑平面图立面图
天正绘建筑立面图
绘制外墙轮廓
（1）调用CAD偏移命令将10号、1号轴线向外偏移120、与1号轴线相邻的2号轴线向 左偏移120。
（2）利用CAD多段线命令绘制外轮廓。 （3）选择“立面”→“立面轮廓”菜单生成轮廓线
返回
天正绘建筑立面图
绘制立面门窗
（1）立面门窗 选择“立面”→“立面门窗”菜单命令后，打开EWDLib文件夹，选择“立面 窗”→“普通窗”选择自己所需窗， (2) 在系统中未找到所要的窗，用多段线绘制门窗。
天正绘建筑立面图
绘制女儿墙栏杆
(4) 将所做图以图块的形式加入到天下图库管理系统 (5) 插入栏杆 1)将2至10轴线向右偏移200 2)选择“立面”→“立面门窗”，在3900开间X：3500，在3600开间X：3100。 3)插入栏杆
返回
天正绘建筑立面图
绘制墙面装饰线、室外地坪线、雨蓬及其他
(1) 绘制墙面装饰线 1)调用多段线，线宽设置5 2)调用偏移命令，偏移距离200，向上偏移 (2) 室外地坪线 1)调用多段线绘制室外地坪线，线宽设置20 2)调用多段线绘制雨蓬，线宽为5，雨蓬宽度600、厚度80 3)删除作图辅助线,完成立面图的绘制 。
用天正绘制建筑平面图
绘制卫生间
（8）绘制“拖布池”：选择【房间屋顶】→【房间布置】→【布置洁具】，选择 “洗涤碰与拖布池”。设置拖布池参数，此时命令行提示“请选择沿墙边线 <退出 >:”→“插入第一个洁具[插入基点(B)] <退出>:”→“下一个 <结束>:”回车结束命令。
输入“直线命令”，将洗漱台画出来。
用天正绘制建筑平面图
绘制卫生间
（5）绘制隔板：选择【房间屋顶】→【房间布置】→【布置隔板】，此时命 令行提示“输入一直线来选洁具，起点”→此时请点击洁具的端点→命令行提 示“终点”点击洁具的另一个端点→命令行提示“隔板长度”输入750→回车 。
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－竖向轴线的绘制
轴线网图
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－轴线的修剪与局部增加 某些轴线过长或过短，通过拉伸命令进行拉长或压缩。轴线全部贯穿图 形，会影响绘制图形的视线，可用修剪命令或打断命令，适当处理中间 部分的轴线，修改成下图所示。
字体为大字体Hztxt.shx，字高为300，如没有Hztxt.shx字体，可将 此字体文件拷贝到AutoCAD的字库中。
建筑CAD绘图平面图详细讲解绘制
4.1 设置绘图环境
4.1.4文字样式设置
建筑CAD绘图平面图详细讲解绘制
子任务一 设置绘图环境
5.模板文件的创建 绘图环境设置完成后，将此文件保存为一个建筑平面图模板，以备今后
建筑CAD绘图平面图详细讲解绘制
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网
建筑CAD绘图平面图详细讲解绘制
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制 通过使用拷贝命令绘制其它轴线，操作步骤为：
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网
建筑CAD绘图平面图详细讲解绘制
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网 绘制轴线时，如屏幕上出现的线型为实线,则可以执行“格式|线型” 命令，弹出“线型管理器对话框”，单击对话框中的“显示细节” 按钮，在“全局比例因子”中将其设置,如设置为100，即可将点画 线显示出来，如图所示。还可以用线型比例命令LTScale命令进行 调整。 在“全局比例因子”中设置的值越大，线的间隙越大。用细讲解绘制
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
子任务一 设置绘图环境
4.文字样式设置
ϒ 建筑工程图中，一般都有一些关于房间功能、图例及施工工艺的文字说
明，将这些文字说明放在“文字标注”图层。 ϒ 选择“格式|文字样式”命令，弹出“文字样式”对话框。 ϒ 通过“文字样式”对话框设置文本格式。在本例中，样式名为H300，字 体为大字体Hztxt.shx，字高为300，如没有Hztxt.shx字体，可将此字 体文件拷贝到AutoCAD的字库中。
子任务二 绘制建筑平面图
2.绘制墙体
子任务二 绘制建筑平面图
2.绘制墙体 （3）修剪墙线 执行“修剪”和“倒圆角”命令，对所有不合要求的墙线进行修改。
子任务二 绘制建筑平面图
3.绘制柱子 （1）创建柱子 将 “WALL(墙体)”图层置为当前层。 单击“矩形”命令或键入RECTANG (REC) ，绘制一个300×400的矩形 代表 柱子的截面轮廓。 用“图案填充”命令 进行图案填充。 将绘制好的柱子移动到对应的地方，注意使用对象捕捉，准确对正。 柱子的绘制过程如图所示。
子任务一 设置绘图环境
3.标注样式设置
子任务一 设置绘图环境
3.标注样式设置 在 “直线”选项卡中设置尺寸线、尺寸界线的格式。一般按默认设置 “颜色”和“线宽”值，“基线间距”设置为800，“超出标记”设置为0。 通过“尺 寸线”选项组还可设置在标注尺寸时隐藏第一条尺寸线或者第二条尺寸线。 对“尺寸界线”的设置具体为：把“颜色”和“线宽”设为默认值，“超 出尺寸线” 设置为250，“起点偏移量”设置为300。
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （2）标注轴线编号－创建轴线编号图块
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （2）标注轴线编号－创建轴线编号图块 ϒ ③块定义。选择创建块命令，弹出“块定义”对话框。在名称中输 入“轴线符号1”，单击“选择对象”，选择上述“轴线编号”图形。 单击“拾取点”按钮，选择捕捉圆的正上方的象限点，此时对话框 呈现为下图所示的画面。单击“确定”按钮后，就定义了名称为 “轴线编号1”的图块。
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （2）标注轴线编号－插入轴线编号图块
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （2）标注轴线编号－插入轴线编号图块 最后图形 如图所示
子任务二 绘制建筑平面图
2.绘制墙体
绘制墙体的方法大致有两种。一种是用“偏移“或者“拷贝“命令，以 轴线 轴线为基准，向两边偏移得到墙线，再用格式刷将墙线转换至墙线图层 上，并按墙线的要求进行修剪。另一种是用“多线命令MLine“在墙线图 层 直接绘制，再通过选择“修改|对象|多线”，按墙线的要求对多线进行 编 辑。现仅介绍用拷贝命令来绘制墙线的方法。
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制 ϒ 通过使用拷贝命令绘制其它轴线，操作步骤为：
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制
子任务二 绘制建筑平面图
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （2）标注轴线编号－创建轴线编号图块 ϒ ①使用圆命令，在绘图区域画一个直径为800的圆。 ϒ ②定义图块属性。选择“绘图|块|定义属性”命令，弹出 “属性 定义”对话框，再按 “属性定义”对话框的有关项进行设置。
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （2）标注轴线编号－创建轴线编号图块
子任务一 设置绘图环境
1.绘图单位设置
子任务一 设置绘图环境
2.图层设置 建筑工程中的墙体、门窗、楼梯 、设备、尺寸、标注等不同的图形， 所具有的属性是不一样的。为了便于 管理，把具有不同属性的图形放在不 同的图层上进行处理。 首先创建图层。选择“格式|图层” 命令，或在命令行中键入LAYET(LA), 弹出“图层特性管理器”对话框。根据 首层平面，建立如下图层：WALL（墙 体)、DOTE(轴线)，STAIR (楼梯)、 WINDOW (门窗、DIMENSION(标注)5个 图层，如图下图所示。
4.1 设置绘图环境
4.1.4文字样式设置
子任务一 设置绘图环境
5.模板文件的创建
ϒ 绘图环境设置完成后，将此文件保存为一个建筑平面图模板，以备今后
使用。 ϒ 操作：选择“文件|另存为”，弹出 “图形另存为”对话框。在该对话 框中，选择文件类型选项“AutoCAD图形样板（*.dwt）”，文件名为建 筑模板。单击保存按钮，出现“样板说明”对话框，在说明选项中注明 “建筑用模板”，单击确认按钮，完成建筑模板的创建。
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网 ϒ 绘制轴线时，如屏幕上出现的线型为实线,则可以执行“格式|线型” 命令，弹出“线型管理器对话框”，单击对话框中的“显示细节” 按钮，在“全局比例因子”中将其设置,如设置为100，即可将点画 线显示出来，如图所示。还可以用线型比例命令LTScale命令进行 调整。 ϒ 在“全局比例因子”中设置的值越大，线的间隙越大。用户可根据 需要选用设定值。
3.标注样式设置 在文字选项卡中，设置 字体为txt，“文字颜色”为默 认；“文字高度”为250；不选 “绘制文字边框“选项。在“文 字位置”选项组中设置“从尺寸 线偏移”100。在“文字对齐”选 项中选择“与尺寸线对齐”。
子任务一 设置绘图环境
3.标注样式设置 用户还可在“调整”选 项卡中对文字位置、标注 特征比例进行调整。 在本例中“使用全局比 例”为1。
横向轴线网图
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－竖向轴线的绘制 ϒ 执行“拷贝”命令，将1号竖向轴线以连续方式向右拷贝4800、 23400、26100、33600、36600、39300、48300、51000，分别得到 轴线2、轴线3、轴线4、轴线5 、轴线6 、轴线7 、轴线8 、轴线 9 ；至此，得到部分轴线网图如图所示。
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网 ϒ 将“轴线”层置为当前图层，打开正交方式，使用直线Line命令， 在绘图区域点取适当点作为轴线基点,绘制一条水平直线和一条竖 直直线，整个轴线网就是以这两条定位轴线为基础生成的,如图所 示。
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网
子任务一 设置绘图环境
3.标注样式设置
子任务一 设置绘图环境
3.标注样式设置 在“符号和箭头”选项 卡中修改“箭头形状”为“建 筑标记”形状，“引线”选择 默认为“实心闭合”，设置 “箭头大小”为200。在“圆 心标记”选项组中选择“标 记”方式来显示圆心标记， 设置“大小”为200。
子任务一 设置绘图环境
1.绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制 ϒ 继续使用拷贝命令，将轴线B向上连续拷贝5100、7500、15000、 18600、2100、4200，分别得到轴线C、轴线D、轴线F、轴线G，如 图所示。
4.2 绘制建筑平面图
4.2.1绘制轴线网及标注编号 （1）绘制轴线网－横向轴线的绘制
（1）拷贝轴线
子任务二 绘制建筑平面图
2.绘制墙体 （2）修改属性 单击工具栏上的对象特性按钮 ，或在命令行中 键入CH（或键入MO）,启动对象特性命令，弹出对 话框；选择所有应该在WALL层（墙线）的线， 在 对话框中将其层设置为WALL层，得到如后图所示。
思考： 怎样用另外一种方法－“多线”命令来绘制墙体？
子任务一 设置绘图环境
2.图层设置 设置： 线型 颜色 线宽
子任务一 设置绘图环境
3.标注样式设置 尺寸标注是建筑工程图中的重要组成部分。 但AutoCAD的默认设置，不能完全满足建筑工程 制图的要求，因而用户需要根据建筑工程制图的 标准对其进行设置。用户可利用“标注样式管理 器”设置自己需要的尺寸标注样式。 根据教材3.2.2部分介绍的尺寸标注样式设置方 法，新建一个“1:100”样式。子任务二 绘制建筑平面图
2.绘制墙体 （1）拷贝轴线 执行“拷贝“命令；选择所有横向轴线，以连续拷贝的方式将所有横 向轴线向左右各复制一次；本例中墙厚为240MM，故拷贝距离各为 120MM。 所有竖向轴线也依此法绘制。斜向轴线则用偏移命令来进行复制。结 果如后图所示
子任务二 绘制建筑平面图
2.绘制墙体
子任务一 设置绘图环境
5.模板文件的创建
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号
ϒ 建筑平面设计绘制一般从定位轴线开始。确定了轴线就确定了整个建
筑物的承重体系和非承重体系，确定了建筑物房间的开间深度以及楼 板柱网等细部的布置。所以，绘制轴线是使用AutoCAD进行建筑绘图 的基本功之一。 ϒ 定位轴线用细点画线绘制，其编号标注在轴线端部用细实线绘制的直 径为8mm圆圈内。横向编号用阿拉伯数字1、2、3等，从左至右编写； 竖向编号用大写拉丁字母A、B、C等，从下至上编写，大写拉丁字母 中的I、O、Z不能做轴线编号，以免与数字相混淆。
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－竖向轴线的绘制
轴线网图
子任务二 绘制建筑平面图
1.绘制轴线网及标注编号 （1）绘制轴线网－轴线的修剪与局部增加 某些轴线过长或过短，通过拉伸命令进行拉长或压缩。轴线全部贯穿图 形，会影响绘制图形的视线，可用修剪命令或打断命令，适当处理中间 部分的轴线，修改成下图所示。
绘制过程
(1)设置绘图环境 (2)绘制轴线及柱网 (3)绘制墙体、门窗 (4)绘制楼梯及雨蓬
(5)尺寸标注，文字标注 (6)整理平面图 (7)图幅、图框、图标 (8)打印输出等
子任务一 设置绘图环境
