USB接口的结构,哪个是电源线,哪个是信号线,共几线

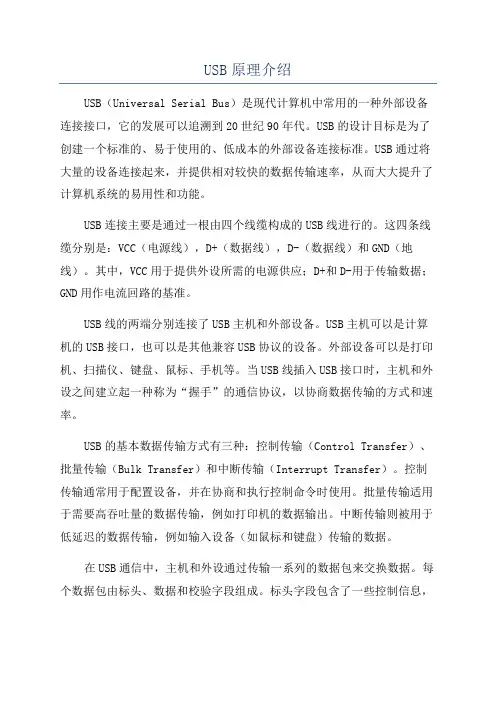

USB原理介绍
USB原理介绍USB（Universal Serial Bus）是现代计算机中常用的一种外部设备连接接口，它的发展可以追溯到20世纪90年代。
USB的设计目标是为了创建一个标准的、易于使用的、低成本的外部设备连接标准。
USB通过将大量的设备连接起来，并提供相对较快的数据传输速率，从而大大提升了计算机系统的易用性和功能。
USB连接主要是通过一根由四个线缆构成的USB线进行的。
这四条线缆分别是：VCC（电源线），D+（数据线），D-（数据线）和GND（地线）。
其中，VCC用于提供外设所需的电源供应；D+和D-用于传输数据；GND用作电流回路的基准。
USB线的两端分别连接了USB主机和外部设备。
USB主机可以是计算机的USB接口，也可以是其他兼容USB协议的设备。
外部设备可以是打印机、扫描仪、键盘、鼠标、手机等。
当USB线插入USB接口时，主机和外设之间建立起一种称为“握手”的通信协议，以协商数据传输的方式和速率。
USB的基本数据传输方式有三种：控制传输（Control Transfer）、批量传输（Bulk Transfer）和中断传输（Interrupt Transfer）。
控制传输通常用于配置设备，并在协商和执行控制命令时使用。
批量传输适用于需要高吞吐量的数据传输，例如打印机的数据输出。
中断传输则被用于低延迟的数据传输，例如输入设备（如鼠标和键盘）传输的数据。
在USB通信中，主机和外设通过传输一系列的数据包来交换数据。
每个数据包由标头、数据和校验字段组成。
标头字段包含了一些控制信息，例如数据包类型、地址和端点等。
数据字段用于传输实际的数据，其长度可以根据需要进行调整。
校验字段用于验证数据的完整性。
为了实现更高的数据传输速率和更大的带宽，USB还通过引入USB协议的不同版本来不断进行改进。
USB 1.0和1.1是最早的版本，提供了低速（1.5 Mbps）和全速（12 Mbps）两种传输速率。
USB 2.0则推出了高速（480 Mbps）传输模式。
USB接口线的连接
USB接口线的连接机箱前置USB的连接一定要小心，要知道一旦接线出错，轻则无法使用USB 设备，重则烧毁USB设备或主板。
要正确地连接前置USB接口线，首先要了解一下机箱上前置USB各个接线的定义。
红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：Ground）。
目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型该类型的针脚多为1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Port +、Ground顺序分别插入余下USB针脚，如图4（a）所示。
第二种接线方式是第二组USB接线与第一组接线真好相反，如图（b）所示。
第二类：9针型该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板（如i845D、i845E、i845D、SiS 650等），尤其是支持USB2.0的主板。
该类型的USB针脚接线较为统一，可通用于大多数主板，如图所示。
第三类：10针型采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法，如图所示。
以上三种类型中只有第二类针脚可直接安装，一般情况下不会有错。
第一、三类情况较麻烦，采用这两种针脚类型的主板有相当一部分其说明书中并没有详细标明接线方法，因此最好还是以各种方式询问一下主板厂商，一般厂商都会给予答复。
实在不行可用万用表测量一下，搞清针脚+5V电源与接地后再接线，基本上不会有多大问题。
一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标“1”、有的则是黑色三角或用白粗线条表示。
USB接口针脚定义,插口针脚识别
USB接口针脚定义，插口针脚识别USB接口通常只有4根线，两根电源线和两根数据信号线，故信号是串行传输的。
USB 接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要。
USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/‐0.2V 也就是4.8‐5.2V 。
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧坏USB设备或者电脑的南桥芯片。
USB接口定义如下：USB接口定义 颜色一般的排列方式是：红白绿黑从左到右定义：红色－USB电源： 标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA‐、USBD‐、PD‐、 USBDT+黑色－地线： GND、Ground其中ID脚在OTG功能中才使用。
由于Mini‐USB接口分Mini‐A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID 为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
这些说明为技术人员总结的，仅供参考。
我们手机上一般用的都是B型Mini‐USB口关于MINIUSB一般MINIUSB是5芯的：1——VCC2——D‐3——D+4——ID5——GND常见USB接口识别。
通用串行通信接口标准(USB)
微计算机系统
微计算机系统 包的分类编码由PID表示。8位PID中的高4位用于包的分类编码，低 4位作校验用。 1).标志包
8BIT SYNC 8BIT PID 7BIT ADDR 4BIT ENDP 5BIT CRC
SYNC:同步域，标志包的开始，输入电路利用它来同步。 PID:包类型域，标志保有4种：OUT,IN,Setup,SOF ADDR:设备地址域，确定包的传输目的地址。7位长，有128个地址。 ENDP:端点域，确定包要传输到设备的哪个端点。4位长，一个设备 可有16个端点。 CRC:检查预，5位长度，用于ADDR和ENDP地校验 (1)帧开始包（SOF） USB的总线时间被划分为帧，一个帧周期可以描述为：在主机发帧 开始标志后，总线处于工作状态，主机将发送和接收几个交换，交 换完毕后，进入帧结束间隔区，此时总线处于空闲，等待下一个帧 启动标志的到来。1帧的持续时间为1ms，每一帧都有独立的编号。
微计算机系统 3）中断传输 单向的，且仅输入到主机，用于不固定的、少量的数据传送。当设 备需要主机为其服务时，向主机发送此类信息。如，键盘，鼠标即 采用此类方式。USB的中断是Polling（查询）类型，主机要频繁地 请求端点输入。 4）等时传输 等时(Isochronous)(同步)传输可以单向和双向，用于传送连续性、实 时的数据。其特点是要求传输输率去定，时间性强，忽略传送错误。 如，视频设备，数字声音设备和数字相机采用此方式。 B交换的包格式 USB总线的传输包含一个或多个交换(Transaction),而交换又是所谓 “包”组成的，包是组成USB交换的基本单位。USB总线上的每一 次交换至少需要3各包才能完成： 标志（令牌）包：含有设备地址码、端点号、传输方向，传输类型。 每次传输都由主机发出标志包开始。 数据包：数据源向目的地址发送。一次交换，数据包可携带的数据 最多位1023BYTE. 握手包：由数据接收方向数据握手方发出的反馈信息。如果有错， 要重发。除了等时传输外，其它传输类型都需要握手包。
USB数据线线序
闲来帮朋友改造了一条手机充电线，让手机通过USB线直接充电，还算成功。
网上收集的一些关于USB线的信息。
一般的排列方式是：红白绿黑从左到右定义：红色－USB电源标有－VCC、Power、5V、5VSB字样绿色－USB数据线（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线（负）－DATA-、USBD-、PD-、USBDT+黑色－地线－GND、Ground----------------------------------------------------红、白、绿、黑，分别是Vcc/Data-/Data+/GndVCC是电源接入、GND为接地，DP、DM是差分信号；PORT-、PORT+是数据负、正信号。
USB里面的DP等同PORT+；DM就等同PORT-USB接口、USB接法、USB延长线(2010-04-15 10:11:58)分类：U盘_移动硬盘_USB标签：usb接口usb接法usb延长线itUSB 4根线的接法是什么?在USB线的接头上，通常都印有一个“三叉Y”的LOGO，这是USB线的特有标志。
分辩四根线的方法如下：拿着USB接头，三叉Y的LOGO向上（也即是向着天），你的双眼能看到接头里面的四根金属触片，自左向右方向数，1脚为VCC（也即是接5V电源的正极）。
2脚为DATA-3脚为DATA+4脚为GND(即是接地脚）。
一般四根线：黑为负极（GND），红为正极（VCC），是电源线，绿色的是数据线的正极（DA TA+），白色的为数据线的负极（DA TA-），做了一根USB延长线接我的网卡，把网卡放到楼顶上去了，在接上自己做的天线！呵呵，效果好多了。
方法是这样的，绿色和绿白做数据线，在就是棕白，蓝白，橙白接电源地线，棕，蓝，橙接电源正级。
按这个方法已经帮我朋友做了3根了，一根18M的还有2根是25M 的都没问题。
有时间在做根看究竟能延长多远！！！特别注意啊，网线要好啊！！本人只有一条18米长的，按3113接法，绿色和绿白做数据线，在就是棕白，蓝白，橙白接电源地线，棕，蓝，橙接电源正级，一试即成功。
USB接口定义
USB接口定义左手665收藏时间：2015-3-30 8:45USB接口定义：USB有4根线，分别为：电源+VCC（红1 脚）、Pin 1。
电源- GND（黑4 脚）、Pin 4。
DATA+ 数据线（绿3 脚）、Pin 3。
DATA - 数据线（白2 脚）。
Pin 2。
A型接口:B型接口：USB接口定义图：USB接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：针脚名称说明接线颜色1VCC+5V电压红线2D-数据线负极白线3D+数据线正极绿线4GND接地黑线一般而言：红(Vcc)，白(D-)，绿(D+)，黑(GND)mini USB (小型接口见下图：)引脚定义:引脚功能颜色备注1V BUS红电源+5V2DATA-白数据－3DATA+绿数据＋4IDA型：与地相连电源-5VB型：不接地(空)5GND黑地电源-5V其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
以上从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)各种USB插头实物图：USB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4GND接地黑色MiniUSB接口定义：MiniUSB引脚定义：针脚名称说明接线颜色1VCC+5V电压红色2D-数据线负极白色3D+数据线正极绿色4IDpermits distinction ofMicro-A- and Micro-B-PlugType A:connected to GroundType B:not connectednone5GND接地黑色USB插头实物图：图中从左往右依次是：MiniUSB公口(A 型插头)、MiniUSB公口(B型插头)、USB公口(B型插头)、USB母口(A型插座)、USB公口(A型插头)USB图标和Logo：标签：USB, 接口数据神线制作全教程线材处理完了，接下来我们需要做的就是更为考验技术的工作了：那就是焊接。
usb总线原理
usb总线原理
USB总线原理是一种用于连接计算机和外部设备的通信技术，它通过一根数据线和一根供电线构成。
数据线由4根线组成，分别是D+、D-、VCC和地线。
其中，D+和D-用于传输数据，VCC为供电线，地线用于电路的接地。
USB总线采用差分信号传输，即D+和D-之间的电压差来表示数据。
当D+高电平，D-低电平时，表示逻辑1；而当D+低电平，D-高电平时，表示逻辑0。
这种差分信号的传输方式可有
效地降低噪声干扰，提高传输质量。
在USB总线中，计算机作为主机，外部设备作为从设备。
主
机与从设备之间的通信是通过主机发起的事务来完成的。
主机通过发送一系列的令牌（Token）来进行通信的起始和结束。
为了区分不同的设备，每个设备都有一个唯一的地址。
USB总线支持多种设备的连接，如鼠标、键盘、打印机、摄
像头等。
不同设备之间的通信是通过内部的USB协议来实现的。
USB协议规定了数据的传输格式、设备的握手流程和错
误处理等内容，确保了设备之间的正常通信。
此外，USB总线还支持热插拔功能，即在运行过程中可以插
入或拔出设备而不影响系统的正常工作。
这是因为USB总线
会在设备插入或拔出时进行识别和配置，确保设备的正确工作。
总的来说，USB总线原理是通过差分信号传输数据，由主机
发起事务与外部设备进行通信，通过USB协议规定数据传输
格式和设备握手流程。
同时，它还支持多种设备的连接和热插拔功能，为计算机与外部设备的可靠通信提供了技术支持。
usb线序
转载 USB中的线序和意义
2009-07-14 07:24
USB中的线序和意义
闲来帮朋友改造了一条手机充电线，让手机通过USB线直接充电，还算成功。
网上收集的一些关于USB线的信息。
一般的排列方式是：红白绿黑从左到右
定义：
红色－USB电源
标有－VCC、Power、5V、5VSB字样
绿色－USB数据线（正）－DATA+、USBD+、PD+、USBDT+
白色－USB数据线（负）－DATA-、USBD-、PD-、USBDT+
黑色－地线
－GND、Ground
----------------------------------------------------
红、白、绿、黑，分别是Vcc/Data-/Data+/Gnd
VCC是电源接入、GND为接地，DP、DM是差分信号；PORT-、PORT+是数据负、正信号。
USB里面的DP等同PORT+；DM就等同PORT-
-------------------------------------------------------
USB鼠标/键盘
USB线
黄线Vcc为+5V高电平
红色－USB电源标有－VCC、Power、5V
红线为地线GND低电平
黑色－地线－GND、Ground
绿线为Keyboard DATA高电平
绿色－USB数据线（正）－DATA+、USBD+、PD+
白线为Keyboard Clock低电平
白色－USB数据线（负）－DATA-、USBD-、PD-
不同的键盘连线颜色的定义可能也不同。
Usb数据线的4根线的分别作用
Usb数据线的4根线的分别作用
苹果MFi数据线（柏斯泰）
USB数据线一共有四个针，其中两针是连接数据，另外两针是充电的电源线包括接地，红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GND）。
说一说主板上的扩展USB线接法，接插头时排列的顺序很重要，一般为VCC、D-、D+、GND，排列是固定的，但是有两种方向，如果两条数据线连接错误，最终会导致无法识别usb设备，但是两条充电线千万不能接错，建议注意观看主板说明书或者使用万用表测量。
每个USB接口能供应的电流达到＋5V 500MA，如果接反的话，轻则烧usb设备，重则主板报废。
不用多长时间主板就会冒烟。
但是如果连接手机的usb线连接电脑的话就不用担心了，USB口都有防反插设计，反着插是插不进去的。
苹果MFi数据线（柏斯泰）
深圳市柏斯泰电脑配件有限公司，成立于1998年，公司厂房面积约26000平方米，员工500余人，专业从事CABLE设计、生产、销售。
主营产品包括电脑及手机周边数据线、连接线、电源线、网络线、光纤电线等；下设同创铜业，锦宏塑料2个子公司及线材部、高频部、成品部3大事业部。
从抽铜丝、抽胶粒、抽线材到成品制造,整条产业链全程自控生产。
产品行销北京、上海、西安、成都、广州、及香港等各大城市，并远销新加坡、韩国、欧美、非洲等数十个国家和地区，得到客户一贯的支持和好评。
2010年通过ISO-9001:2008国际质量管理体系认证。
2015年获得苹果公司V6.4MFI授权制造商资质
柏斯泰生产车间。
USB数据线结构
USB数据线结构1、通常情况下，红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GROUND或GND）。
2 、USB头正面向着自己（即有触片那面向上，你自己可以清楚看见那些触片），从左到右，那些触片连接的线对应的功能分别是：地线、读数据线、写数据线、＋5V线3、U盘是USB接口两边长的是电源线，中间短的是数据线随着PC扩展功能的不断增强以及可连接外设的增多，如果采用非标准化的连接规范必然造成信息在速度、时序、数据格式以及类型等方面的不匹配，因此出现了形形色色的外部接口标准，标准PC的外部接口通常包括串口、并口、PS/2接口、USB接口、网络接口、音频接口和VGA接口等。
一、并行接口(Parallel Port/Interface)并口采用25针的双排插口，除最普遍的应用于打印机以外，还可用于连接扫描仪、ZIP驱动器甚至外置网卡、磁带机以及某些扩展硬盘等设备，下面我们简单看看并口的发展历史：最初的并口设计是单向传输数据的，也就是说数据在某一时刻只能实现输入或者输出。
后来IBM又开发出了一种被称为SPP(Standard Parallel Port)的双向并口技术，它可以实现数据的同时输入和输出，这样就将原来的半互动并口变成了真正的双方互动并口；Intel、Xircom 及Zenith于1991年共同推出了EPP(Enhanced Parallel Port,增强型并口)，允许更大容量数据的传输(500～1000byte/s),其主要是针对要求较高数据传输速度的非打印机设备，例如存储设备等；紧接着EPP的推出，1992年微软和惠普联合推出了被称为ECP(Extended Capabilities Port,)的新并口标准，和EPP不同，ECP是专门针对打印机而制订的标准；发布于1994年的IEEE 1284涵盖了EPP和ECP两个标准，但需要操作系统和硬件都支持该标准，这对现在的硬件而言已不是什么问题了。
usb充电器四根线接法
usb充电器四根线接法
描述
usb充电器四根线接法
USB的数据线内部颜色都是一样的标准，
其中：红色是5V电压正极、
黑色是5V电压负极、
白色线和绿色线为数据传输线。
【附图】：
usb4根线怎么接成2根
标准的usb有4条线，有两条电源线和两条信号线组成，如果我们只想用USB来供电那么只需要使用其中两条电源线即可。
如果想用2根线实现USB 4根线的功能，那除非加转接板，否则是不现实的。
下面是关于几种常见USB端子电源线的接线方法，希望对需要的朋友有帮助。
1.标准USB的4根线具备统一的颜色，分别为：红色（电源正）、白色（信号负）、绿色（信号正）、黑色（电源负）。
2.标准的电源接头通常为圆形的DC接头，这种接头由外部的金属壳和内部的针脚构成，其中金属壳接电源负、内部的针脚接电源正。
3.通过将USB的线和DC接头的线直接对接是比较好操作的方式。
4.A型USB接DC接头，将USB的1脚接DC的内部针脚所连接线，4脚接DC外壳所连接的线，注意接头的公母。
5.B型USB和A型针脚数一致，但顺序不一样，同样需要区分公母。
6.Micro 5P USB有5跟针脚，其中第4脚是悬空的。
7.Mini 5P和Micro 5P同样有5根针，第四根接信号地，也可以悬空不接，在引出电源线供电的时候可以只接电源正和电源负。
USB接口辨别及针脚定义
USB接口辨别及针脚定义
下面介介绍的是标准USB接口定义
USB是一种种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片！
其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
这些说明为技术人员总结的，仅供参考。
交达在线
我们手机上一般用的都是B型Mini-USB口。
下面贴一张常见的USB接口图片：
从左往右依次
COM口
9针串口功能一览表
针脚功能
1 载波检测（DCD）
2 接收数据（RXD）
3 发送数据（TXD）
4 数据终端准备好（DTR）
5 信号地（GND）
6 数据准备好（DSR）
7 发送请求（RTS）
8 发送清除（CTS）
9 振铃指示（RI）。
USB结构图
USB入门系列之四---- USB的线缆以及插头、插座(转)USB就是一个标准的协议,因此对线缆、插头、插座等有严格的规范要求。
在最初的标准里,USB接头有4条线:电源,D-,D+,地线。
我们暂且把这样的叫做标准的USB 接头吧。
后来OTG出现了,又增加了miniUSB接头。
而miniUSB接头则有5条线,多了一条ID 线,用来标识身份用的。
标准USB口只有A型与B型。
其中每一型又分为插头与插座,例如A 型插头,A型插座等。
我们平常电脑上用的那种插座叫做A型USB插座,而相应的插头,叫做A 型插头,例如U盘上那种。
而像打印机上面那个插座,则就是B型插座(比较四方的,没电脑上面那种扁),相应的插头,就就是B型插头。
也许您见过一头方一头扁的USB延长线,没错了,扁的那头就叫做A型插头,而方的那头,就叫做B型插头,而相应的被插的那两个插座,就分别就是A型插座与B型插座了。
A型插头就是插不进B型插座的,反之亦然。
miniUSB也分为A型,B型,但增加了一个AB型(不就是血型呀,别搞错了,没有O型^_^)。
既然它叫做miniUSB,那么当然它就就是很小的了,主要就是给便携式设备用的,例如MP3、手机、数码相机等。
USB就是一主多从结构,即一个时刻只能有一台主机。
像PC机就就是一个主机,其它的只能就是设备,因而两个设备之间就是无法直接进行通信的。
而USB OTG(on the go)的出现,则解决了这个矛盾:一个设备可以在某种场合下,改变身份,以主机的形式出现。
因而就出现了AB型的miniUSB插座,不管就是A型miniUSB插头,还就是B型miniUSB插头,都可以插进去,而靠里面多出的那条ID线来识别它的身份:就是主机还就是从机。
这样两个USB 设备就可以直接连接起来,进行数据传送了。
像我们MP3上用的那中miniUSB插座,就就是B型的miniUSB插座(注意,有一类miniUSB插座,似乎不就是USB规范里面的,因为miniUSB接头应该有5条线,而这种插座只有4条线)。
主板USB接口电路结构图解
主板USB接口电路结构图解四、机箱端的接法目前市场上销售的 DIY 机箱的 USB 接头也有两种，一种是散的，一种是组合的，分别对应使用于非标 USB 接口和标准 USB 接口。
1 、散线接头2 、标准组合接头一般情况下，机箱使用的 USB 接头都使用 4 种不同颜色的线来使用之区别，其中黑色线为地线 (GND) ，红色线为电源正级 (VCC 或＋5Volt) ，白色线为数据负线 (USB Port- 或 Data-) ，绿色线为数据正线 (USB Port+ 或 Data+) 。
无论是散头接法还是组合接法，我们一定确定我们的安装正确无误后 ( 特别是电源正负的接法 ) ，才能加电试机，否则就必须使用万用表来帮助我们判断板载 USB 插针的正确接法。
五、 USB 接口的基本判断方法USB 线的插头方法最多，有六针的，也有八针，九针，十针的，但是因为USB 线使用+5V 电源和地线，这就为我们判别其正确定义提供了帮助。
因为计算机在使用过程中会向空气中发射频带很宽的大量的电磁波，为了防止这些电磁波对其他家用电器的干扰，都使用了全钢机箱，并且箱体安全接地。
还有一点需要大家明白，不但机箱接地，同时机箱也是开关电源次级的电源地，即我们通常所说的“ 电源负极” 。
所以在我们判别USB 接口的地时，只要把万用表置于 *1 档或导通档，测试 USB 接口中那根针与机箱是导通的，这样就可以马上判断出地线。
只要知道地线了，与其隔两根针的就是“ 电源正” ，即 VCC 端。
其余就可以按位置排列了。
基本方法：将万用表置于通断档或电阻档的 *1 档。
用黑表笔接触主板的地线，如 USB 接口或键盘接口，固定螺丝位置的边缘，这些位置都是地线。
黑表笔不动，用红表笔记逐个接触前置 USB 接口的插针。
当接到某一插针时，万用表发出鸣叫或电阻档指示为0 或较小数值时，就表示此时红表笔接触的前置USB 插针是地线(GND) 。
接下来再根据 USB 连线的基本布局就可以判断电源正 (VCC) 和其他两根数据线了。
USB接口定义及USB接口外形图 - 电子元器件
USB接口定义及USB接口外形图 - 电子元
器件
USB是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要
USB接口定义图
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：
黑线：gnd
红线：vcc
绿线：data+
白线：data-
USB引脚定义
PinNameDescription1VCC+5 VDC2D-Data -3D+Data +4GNDGround 一般而言：
红(Vcc)，白(D-)，绿(D+)，黑(GND)
mini usb引脚定义
引脚功能颜色备注1V BUS红电源+5V2DATA-白数据－3DATA+绿数据＋4IDA型：与地相连
B型：不接地(空)5GND黑地其中ID脚在OTG功能中才使用。
由于Mini-USB接口分Mini-A、B和AB接口。
如果你的系统仅仅是用做Slave，那么就使用B接口。
系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)
如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。
从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)。
计算机各接口线颜色定义USB、RS232等
计算机各接口线颜色定义USB、RS232等USB是一种常用的pc接口，他只有4根线，两根电源两根信号，故信号是串行传输的，usb接口也称为串行口，usb2.0的速度可以达到480Mbps。
可以满足各种工业和民用需要.USB接口的输出电压和电流是：+5V 500mA 实际上有误差，最大不能超过+/-0.2V 也就是4.8-5.2V 。
usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片：黑线：gnd 红线：vcc 绿线：data+ 白线：data-USB接口定义：USB引脚定义：MiniUSB接口定义：MiniUSB引脚定义：PS2、USB、DB-9、网卡、串口、并Array口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）主板一般都集成两个串口，可Windows却最多可提供8个串口资源供硬件设置使用(编号COM1到COM8)，虽然其I/O地址不相同，但是总共只占据两个IRQ(1、3、5、7共享IRQ4，2、4、6、8共享IRQ3)，平常我们常用的是COM1～COM4这四个端口。
数据线的排序,各个颜色线的用途
数据线的排序,各个颜色线的用途
在usb线的接头上，通常都印有一个“三叉戟”的logo，这是usb线的特有标志。
分辩四根线的方法如下：
拿着usb接头，三叉戟的logo向上（也即是向着天），你的双眼能看到接头里面的四根金属触片，自左向右方向数，
一个U口4根线，含义：红白绿黑黑的一面挨着缺针的一方
红线：电源 VCC
白线：数据负 DATA-
绿线：数据正 DATA+
黑线：接地 GND
两边长的是电源线，中间短的是数据线
红线：电源正极（接线上的标识为：+5V或VCC）
白线：负电压数据线（标识为：Data-或USB Port -）
绿线：正电压数据线（标识为：Data+或USB Port +）
黑线：接地（标识为：GROUND）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功能介绍：USB插头黑色线为地线（Ground），红色线为电源正极(+5Volt或VCC),白色线为数据负线（USB Port-或Data-）绿色线为数据正线（USB Port+或Data）。
USB 4
根线的接法是什么?
在USB
线的接头上，通常都印有一个“三叉Y”的L O G O，这是USB线的特有标志。
分辩四根线的方法如下：拿着USB接头，三叉Y的LOGO向上（也即是向着天），你的双眼能看到接头里面的四根金属触片，自左向右方向数，
1 脚为VCC（也即是接5V电源的正极）。
2 脚为DATA-
3 脚为DATA+
4 脚为GND(即是接地脚).
大电流USB延长线轻松动手自己做
原来使用的笔记本的结构比较特殊，虽然只有两个USB接口，但是两个接口提供的电流并不一样,其中有一个居然可以提供1.5A的电流，相对于正常的USB口来说，已经是超常了。
最近因为更换了笔记本，现在的笔记本虽然有三个USB口，但是都是标准的配置，只能提供500mA的电流，然而笔者使用的设备里，有很多需要的电流远远大过这个数目，比如USB移动硬盘、USB光驱等；还有很多都出于临界值，比如USB供电扫描仪、USB无线网卡、USB红外线口等等......需要用到1000MA电流的外置笔记本光驱，所以使用起来非常的不方便。
开始之前，先让我们来了解一些USB口，ＵＳＢ（Universal Serial Bus）即通用串行总线，是由Compaq、DEC、IBM、Intel、Microsoft、NEC和Northern Telecom七大公司共同推出的新一代接口标准，也是一种连接外设的机外总线。
其实，制作的原理很简单，就是将两个USB口的电源部分并联起来，这样就可以为外设提供更多的电能，从而促使外设的正常工作。
同时为了不浪费另外一个USB接口，所以笔者在制作中，还为另一个接口保留了数据通道，可以用来连接一些耗电小的设备，比如鼠标、U盘等（千万不要再接大耗电的设备）。
