电子测量综合实验报告555信号发生器
555信号发生器课程设计报告书
西北农林科技大学电子技术课程设计课题名称班级姓名学号电话指导教师日期 6月17日—6月28日目录第一章、设计任务及要求................................................... - 1 - 第二章、信号发生器设计方案............................................... - 1 -2.1 总体设计方案论证及选择：......................................... - 1 -2.2函数信号发生器总体方案框图....................................... - 1 - 第三章、单元电路原理与电路............................................... - 2 -3.1方波发生电路..................................................... - 2 -3.1.1方案选择................................................... - 2 -3.2方波——三角波转换电路原理图..................................... - 4 -3.3三角波——正弦波转换电路原理图................................... - 5 - 第四章电路的安装与调试.................................................. - 8 - 第五章设计总结......................................................... - 12 -5.1经验：.......................................................... - 12 -5.2不足：.......................................................... - 12 -5.3感想：.......................................................... - 12 - 附录 ................................................................... - 12 - 元件清单列表........................................................ - 12 - 参考文献................................................................ - 13 - 鸣谢 ................................................................... - 13 -第一章、设计任务及要求设计要求：用555定时器设计一个信号发生器，要求输出方波、三角波、正弦波并，设计输出电压及频率第二章、信号发生器设计方案2.1 总体设计方案论证及选择：方案一：通过RC震荡电路产生正弦波，然后经过过零比较器，产生三角波，在通过积分电路产生方波。
2021年555定时器及其应用实验报告

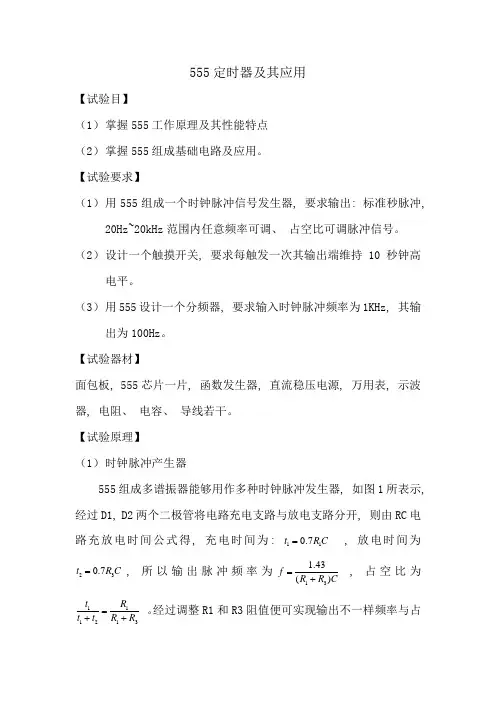

555定时器及其应用【试验目】（1） 掌握555工作原理及其性能特点 （2） 掌握555组成基础电路及应用。
【试验要求】（1） 用555组成一个时钟脉冲信号发生器, 要求输出: 标准秒脉冲,20Hz~20kHz 范围内任意频率可调、 占空比可调脉冲信号。
（2） 设计一个触摸开关, 要求每触发一次其输出端维持10秒钟高电平。
（3） 用555设计一个分频器, 要求输入时钟脉冲频率为1KHz, 其输出为100Hz 。
【试验器材】面包板, 555芯片一片, 函数发生器, 直流稳压电源, 万用表, 示波器, 电阻、 电容、 导线若干。
【试验原理】 （1） 时钟脉冲产生器555组成多谱振器能够用作多种时钟脉冲发生器, 如图1所表示, 经过D1, D2两个二极管将电路充电支路与放电支路分开, 则由RC 电路充放电时间公式得, 充电时间为: 110.7t R C = , 放电时间为230.7t R C =, 所以输出脉冲频率为131.43()f R R C=+ , 占空比为111213t R t t R R =++ 。
经过调整R1和R3阻值便可实现输出不一样频率与占空比脉冲信号。
图 1 时钟脉冲发生器（2） 触摸开关555组成单稳态触发器能够用作触摸开关, 电路如图2所表示, 其中M 为触摸金属片（或导线）。
静态时无触发脉冲输入, 555输出为低电平即U O =0, 发光二极管不亮, 当用手触摸金属片M 时, 相当于2端输入一负脉冲, 555内部比较器A2翻转, 使输出变为高电平即U O =1, 发光二极管亮, 直到电容C 上电压充电23C DD U U = 。
发光二极管亮时间为 1.1tp RC = 。
图 2 触摸开关电路（3） 分频电路由555组成单稳态触发器能够组成份频比率很大分频电路, 如图3所表示。
设输入信号Ui 为一列脉冲串, 第一个负脉冲触发2端后, 555输出Uo 变为高电平, 电容C 开始充电, 因为Uc 未达成23DD U , Uo 将一直保持为高电平, 在这段时间里, 输入负脉冲再出发也不起作用。
555时基电路及其应用实验报告
555时基电路及其应用实验报告一、导言555时基电路是一种常用的集成电路，广泛应用于各种电子设备中。
本实验旨在通过对555时基电路的实验搭建和应用实验，探索其工作原理和应用特点。
二、实验设备和材料1. 555时基电路芯片2. 电阻、电容和电感元件3. 电源、示波器和信号发生器等实验仪器4. 连接线等实验辅助材料三、实验步骤1. 555时基电路搭建实验根据555时基电路的原理图，将实验设备和材料连接起来。
按照标准的接线顺序，将电源、电阻、电容和555芯片等元件逐一连接。
注意检查接线是否正确，以确保电路能够正常工作。
2. 555时基电路测试接下来，将示波器连接到555芯片的输出引脚上，调节示波器的参数，观察波形的变化。
通过改变电阻和电容的数值，可以调节输出波形的频率和占空比。
记录下不同参数下的波形特征，并进行分析和比较。
3. 555时基电路应用实验在实验中，可以将555时基电路应用于脉冲发生器、定时器、频率计等实际电子电路中。
通过改变电路的连接方式和参数设置，可以实现不同的应用功能。
例如，可以将555时基电路连接到脉冲发生器电路中，生成稳定的脉冲信号；也可以将555时基电路作为定时器，控制电路的工作时间。
四、实验结果与分析1. 555时基电路工作特点通过实验观察，我们发现555时基电路可以产生稳定的方波信号。
在输入电压为5V的情况下，根据电路参数的不同设置，可以得到不同频率和占空比的输出波形。
通过改变电阻和电容的数值，可以调节频率的范围。
而通过改变电路的连接方式，如添加电感元件，可以实现更丰富的波形变化。
2. 555时基电路的应用实验结果通过将555时基电路应用于脉冲发生器和定时器电路中，我们成功实现了不同功能的电路设计。
脉冲发生器可以产生稳定的脉冲信号，其频率和占空比可以通过调节电路参数来控制。
定时器电路可以在预设的时间段内控制其他电路的工作状态。
五、实验结论通过本次实验，我们了解了555时基电路的工作原理和应用特点。
555构成的模拟声响发生器实验总结
555构成的模拟声响发生器实验总结以下是基于555构成的模拟声响发生器实验的总结:1. 实验设计在本次实验中,我们设计了一个基于555构成的模拟声响发生器实验,旨在通过控制555的信号输出,生成不同类型的声响。
具体实验设计如下:- 输入信号源:一个由555组成的自组振荡器,产生连续的模拟信号。
- 输出信号源:一个扬声器,用于输出模拟声音。
- 控制电路:由555构成的控制电路,用于控制振荡器的振荡频率、振幅和时间等参数,生成不同类型的声响。
2. 实验结果在本次实验中,我们使用555构成的控制电路控制了振荡器的振荡频率和振幅,并通过改变振荡器的时间参数,生成了不同类型的模拟声响。
下面是实验结果的截图:| 声音类型 | 振荡器参数 | 声音特点 || ---- | -------- | ---- || 低频声音 | 1000 Hz | 低音质、柔和 || 高频声音 | 2000 Hz | 高音质、清晰 || 中频声音 | 3000 Hz | 中音质、均衡 || 高频声音 | 4000 Hz | 高音质、尖锐 || 低频声音 | 5000 Hz | 低音质、响亮 |通过实验结果可以看出,555构成的模拟声响发生器具有较好的音质和音色控制能力,可以生成各种不同类型的声音。
3. 实验体会本次实验让我深刻认识到了555构成的模拟声响发生器的基本原理和特点。
555是一个可编程的数字信号处理器,可以通过控制振荡器的频率和振幅等参数,生成不同的声音。
控制电路的设计非常关键,可以影响声音的音色、音质和音量等特性。
4. 实验建议在实验中,我发现555构成的模拟声响发生器的音色和音质控制能力有限,需要根据实际应用要求进行优化。
例如,可以增加控制电路的滤波器,来提高声音的清晰度和音质。
另外,还可以尝试生成更复杂的声音效果,例如混响、回声等,以获得更加丰富的声音体验。
555定时器综合实验报告
课程名称：数字电子技术基础项目名称：灯泡延时电路项目组成员及分工及成绩评定目录1 课程设计目的 (2)2 课程设计题目及要求 (2)3 课程设计报告内容 (2)3.1 按键式延时照明灯方案 (2)3.2 电路元器件介绍 (3)3.3 电路功能介绍 (4)3.3.1 电路制作流程 (4)3.4 实操连接电路和仿真电路的实现 (5)3.4.1 电路实物图 (5)3.4.2 手画电路原理图 (6)3.4.3 仿真结果 (6)3.5 电路调试过程 (7)4总结 (8)1课程设计目的（1）掌握进行基本技术技能训练，如基本仪器仪表的使用，常用元器件的识别、测量、熟练运用的能力，掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。
（2）学习较复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见实际问题的能力，由学生自行设计、自行制作和自行调试。
（3）提高学生的创新能力。
（4）培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。
2课程设计题目及要求设计步骤1.对单稳态电路的设计和元器件参数计算、选择。
2.购买相关器件，采用面包板搭建电路。
3.画出总体电路图。
4.结合仿真结果和电路图安装自己设计的电路，检查线路的准确性。
5.调试电路，将电路用multisim对电路进行仿真。
6.提交符合要求的电路和实验设计报告。
要求1.输出接LED电路，2.按键不按LED不亮，当按键按下时LED亮30秒，之后熄灭。
3课程设计报告内容3.1按键式延时照明灯方案设计的电路图如下所示电路工作原理：如上电路图所示，使用555芯片构建的单稳态电路，按下按钮后，小灯泡会亮;按钮不按，小灯泡不亮，当按键按下时LED亮30秒，之后熄灭。
在空闲状态时，在引脚3的输出将是低电平，小灯泡不亮。
触发输入（引脚2）为高电平。
当按钮被按下，引脚2输入触发信号，使引脚2的电压在几毫秒内变为低电平。
ne555实验报告
ne555实验报告NE555实验报告NE555是一种常用的集成电路，被广泛应用于定时器、脉冲发生器和脉冲宽度调制等电路中。
在本次实验中，我们将对NE555进行实验，以探究其工作原理和性能特点。
实验目的：1. 了解NE555的内部结构和工作原理；2. 掌握NE555的基本应用电路；3. 通过实验验证NE555的性能特点。
实验原理：NE555是一种集成电路，内部包含比较器、RS触发器、电压比较器和输出级驱动器等功能模块。
NE555的工作原理主要是通过外部电路控制电压比较器和RS 触发器的状态，从而实现定时和脉冲发生的功能。
实验材料：1. NE555集成电路芯片；2. 电阻、电容、开关等元器件；3. 示波器、数字万用表等测量仪器。
实验步骤：1. 搭建NE555的基本应用电路，如单稳态触发器、多谐振荡器等；2. 调节外部电路参数，观察NE555的输出波形和频率等性能指标；3. 使用示波器和数字万用表等测量仪器对NE555的工作状态进行实时监测。
实验结果：通过实验我们发现，NE555在不同的外部电路条件下，可以实现不同的定时和脉冲发生功能。
其输出波形可以是方波、三角波等不同形式，频率和占空比也可以通过外部电路调节。
NE555具有稳定的性能特点，适用于各种定时和脉冲发生的应用场景。
结论：NE555作为一种常用的集成电路，在电子电路设计中具有重要的应用价值。
通过本次实验，我们对NE555的工作原理和性能特点有了更深入的了解，为今后的电子电路设计和应用奠定了基础。
通过本次实验，我们对NE555的工作原理和性能特点有了更深入的了解，为今后的电子电路设计和应用奠定了基础。
NE555的应用范围非常广泛，可以用于定时器、脉冲发生器和脉冲宽度调制等电路中。
希望本次实验能够对大家有所帮助。
(毕业论文)555制作多波形发生器
第1章引言1.1本课题的研究现状信号源作为一种基本电子设备无论是在教学、科研还是在军事技术中，都有着广泛的使用。
因此，从理论到工程对信号的发生进行深入研究，不论是从教学科研角度，还是从社会实际应用角度出发都有着积极的意义。
随着科学技术的发展和测量技术的进步，对信号源的要求越来越高，普通的信号发生器已无法满足目前日益发展的数字技术领域科研和教学的需要信号发生器既可以构成独立的信号源，也可以是高性能网络分析仪、频谱仪及其它自动测试设备的组成部分。
信号发生器的关键技术是多种高性能仪器的支撑技术，因为它能够提供高质量的精密信号源及扫频源，可使相应系统的检测过程大大简化，降低检测费用并极大地提高检测精度。
美国安捷伦生产的33250A 型函数/任意波形发生器可以产生稳定、精确和低失真的任意波形，其输出频率范围为1μHz～80MHz，而输出幅度为10mVpp～10Vpp；该公司生产的8648D射频信号发生器的频率覆盖范围更可高达9kHz～4GHz。
国产SG1060数字合成信号发生器能双通道同时输出高分辨率、高精度、高可靠性的各种波形，频率覆盖范围为1μHz～60MHz；国产S1000型数字合成扫频信号发生器通过采用新技术、新器件实现高精度、宽频带的扫频源，同时应用DDS和锁相技术，使频率范围从1MHz～1024MHz能精确地分辨到100Hz，它既是一台高精度的扫频源，同时也是一台高精度的标准信号发生器。
还有很多其它类型的信号发生器，他们各有各的优点，但是信号发生器总的趋势将向着宽频率覆盖、高频率精度、多功能、多用途、自动化和智能化方向发展。
1.2选题目的及意义信号发生器是一种经常使用的设备，由纯粹物理器件构成的传统的设计方法存在许多弊端，如：体积较大、重量较沉、移动不够方便、信号失真较大、波形种类过于单一、波形形状调节过于死板，无法满足用户对精度、便携性、稳定性等的要求，研究设计出一种具有频率稳定、准确、波形质量好、输出频率范围宽、便携性好等特点的波形发生器具有较好的市场前景，以满足军事和民用领域对信号源的要求。
信号发生器实验报告
信号发生器实验报告信号发生器实验报告引言信号发生器是电子实验室中常见的一种仪器，用于产生各种类型的电信号。
本次实验旨在探究信号发生器的原理和应用，以及对其进行一系列的测试和测量。
一、信号发生器的原理信号发生器是一种能够产生不同频率、幅度和波形的电信号的设备。
其主要由振荡电路、放大电路和输出电路组成。
振荡电路负责产生稳定的基准信号，放大电路将基准信号放大到合适的幅度，输出电路将信号输出到外部设备。
二、信号发生器的应用1. 电子器件测试：信号发生器可以用于测试电子器件的频率响应、幅度响应等特性。
通过改变信号发生器的频率和幅度，可以模拟不同工作条件下的电子器件性能。
2. 通信系统调试：在通信系统的调试过程中，信号发生器可以用于模拟各种信号，如语音信号、数据信号等。
通过调整信号发生器的参数，可以测试通信系统的传输质量和容量。
3. 音频设备测试：信号发生器可以用于测试音频设备的频率响应、失真等特性。
通过产生不同频率和幅度的信号，可以对音频设备进行全面的测试和评估。
三、实验过程1. 测试频率响应：将信号发生器连接到待测设备的输入端，逐渐改变信号发生器的频率，并记录待测设备的输出结果。
通过绘制频率响应曲线，可以了解待测设备在不同频率下的响应情况。
2. 测试幅度响应：将信号发生器连接到待测设备的输入端，逐渐改变信号发生器的输出幅度，并记录待测设备的输出结果。
通过绘制幅度响应曲线，可以了解待测设备对不同幅度信号的响应情况。
3. 测试波形输出：将信号发生器连接到示波器，通过改变信号发生器的波形设置，观察示波器上的波形变化。
通过比较不同波形的特征，可以了解信号发生器的波形生成能力。
四、实验结果与分析1. 频率响应：根据实验数据绘制的频率响应曲线显示，待测设备在低频段具有较好的响应能力，而在高频段则逐渐衰减。
这可能是由于待测设备的电路结构和元件特性导致的。
2. 幅度响应：根据实验数据绘制的幅度响应曲线显示，待测设备对于低幅度信号的响应较差，而对于高幅度信号的响应较好。
NE555信号发生器报告
<<单片机原理与应用>>课程设计报告题目：简易信号发生器专业：通信技术年级：2010学号：1030614016学生姓名：张威联系电话：187********指导老师：曾繁政完成日期： 2012年 12月 22日摘要各种电器设备要正常工作，常常需要各种波形信号的支持。
电器设备中常用的信号有正弦波、矩形波、三角波等。
在电器设备中，这些信号是由波形产生和变换电路来提供的。
这种能够产生多种波形，如三角波、矩形波（含方波）、正弦波的电路被称为函数信号发生器。
函数信号发生器产生的各种波形能满足现代测量、通信、自动控制和热加工、音视频设备及数字系统等对各种信号源的需求。
例如设计和测试、汽车制造、生物医药、传感器仿真、制造模型等。
在生产实践和科技领域中有着广泛的应用。
关键字：正弦波，矩形波，三角波，函数信号发生器。
AbstractA variety of electrical equipment to work properly, which often need the support from a variety of wave form signals. Electrical equipment commonly used in signal sine wave, square wave, triangle wave. In electrical equipment, these signals are generated by the waveform and the conversion circuit to provide. This can produce a variety of waveforms such as triangular wave, rectangular wave (including square), the sine wave signal generator circuit is called a function. Function generator for a variety of waveforms to meet the modern measurement, communications, automatic control and thermal processing, audio and video equipment and digital systems, the demand for a variety of sources, such as design and testing, automotive, biomedical, sensor simulation, manufacturing model. Production practices and technology in the field has a wide range of applications.Key words:Sine wave, Square wave, Triangle wave, The function signal generator.目录摘要 (I)Abstract (II)1.课程设计要求及方案选择 (1)1.1设计要求 (1)1.2课程设计内容 (1)1.3设计方案选择 (1)2.单元电路设计与分析 (2)2.1原理框图与分析： (2)2.2芯片结构与应用 (3)3.总体系统电路图与仿真图 (5)4.系统调试 (8)4.1调试的基本仪器 (8)4.2测试结果分析 (8)4.3元器件明细表 (9)5.设计总结 (9)参考文献 (11)1.课程设计要求及方案选择1.1设计要求（1）制作完成简易的信号发生器，信号发生器可以产生锯齿波，方波。
电子技术实验报告8—555定时器及其应用
学生实验报告系别电子信息学院课程名称电子技术实验班级10通信A班实验名称实验八 555定时器及其应用姓名葛楚雄实验时间2012年5月30日学号20指导教师文毅报告内容一、实验目的和任务1.熟悉555型集成时基电路的电路结构、工作原理及其特点。
2.掌握555型集成时基电路的基本应用。
二、实验原理介绍555集成时基电路称为集成定时器，是一种数字、模拟混合型的中规模集成电路，其应用十分广泛。
该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器，因而广泛用于信号的产生、变换、控制与检测。
它的内部电压标准使用了三个5K的电阻，故取名555电路。
其电路类型有双极型和CMOS型两大类，两者的工作原理和结构相似。
几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，两者的逻辑功能和引脚排列完全相同，易于互换。
555和7555是单定时器，556和7556是双定时器。
双极型的电压是+5V～+15V，最大负载电流可达200mA，CMOS型的电源电压是+3V～+18V,最大负载电流在4mA以下。
1、555电路的工作原理555电路的内部电路方框图如图20-1所示。
它含有两个电压比较器，一个基本RS触发器，一个放电开关Td，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使低电平比较器Vr1反相输入端和高电平比较器Vr2的同相输入端的参考电平为2/3VCC和1/3VCC。
Vr1和Vr2的输出端控制RS触发器状态和放电管开关状态。
当输入信号输入并超过2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于1/3VCC时，触发器置位，555的3脚输出高电平，同时充电，开关管截止。
R是异步置零端，当其为0时，555输出低电平。
平时该端开路或接VCC。
Vro是控制电压端（5脚），D平时输出2/3VCC作为比较器Vr1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。
555测试实验报告
一、实验目的1.掌握555的构造和功能。
二、实验内容1.555的功能测试和延时测试（0.5s）。
三、实验步骤1.连接电路图，使555的一脚接地，2脚和6教接Vin，3脚和5脚空，4脚和8脚接5.0V的高电压，7脚接LED灯。
2.调节Vin，使其从0V到5V变化，测量输出电压并观察LED灯的亮灭情况。
3.调节Vin，使其从5V到0V变化，测量输出电压并观察LED灯的亮灭情况。
4..以上步骤可以完成555的功能测试。
5.重新连接电路，2脚接单次脉冲源，根据T（延时时间）=R*C，选择R为100千欧，C为4.7uF，测量LED灯亮的时间。
选择R为100千欧，C为47uF，再次测量LED灯亮的时间。
四、数据记录1.Vi 0.01 0.91 2.65 2.87 3.15 3.20 3.24 3.29 3.56 4.60 5.10 Q 4.56 4.58 4.56 4.56 4.56 4.56 0.00 0.00 0.00 0.00 0.00 dis Z Z Z Z Z Z 0 0 0 0 0跳转电压为3.24V当R=100千欧，电容为4.7uF,测出的延迟时间为0.5s。
五、数据分析处理1.当Vin从0V到5V变化时，跳转电压应为2/3VCC，我们测量的结果是3.24V，与理论值很接近，在误差范围内。
2.当R=100千欧，电容为4.7uF,根据T=R*C，理论值为0.517s,测出的延迟时间为0.5s,与理论值接近，在误差范围内。
五、实验心得从开始做硬件实验到现在，这次是做的最顺利的一次了。
接下来总结一下这次做实验的经验，首先是要认真听老师讲实验的原理和电路图，这是做好实验的关键和基础，也能帮助我们更好的理解这个实验。
第二是要认真思考，实验过程中肯定会遇到许多问题，要学会独立思考。
每个步骤是在做什么，为什么要这么做，这个问题如何解决等等。
第三，实验前要做好准备，查些资料，了解一下实验器件的功能和构造。
综上，我相信一定可以做好实验。
555试验报告
电工电子实验报告学生姓名：张嘉学生学号：2007212210441系别班级：物理与电子科学学院0704班课程名称：555集成定时器的应用实验类型：综合实验实验地点：E204开课学期：2008 11成绩评定：教师签名：555 集成定时器的应用一、实验目的1. 熟悉555 定时器电路的工作原理。
2. 熟悉555 时基电路逻辑功能的测试方法。
掌握用555 定时器电路构成单稳态触发器，多谐振荡器，施密特触发器的方法和原理。
3. 了解定时器555 的实际应用。
（做一个闪烁指示灯门铃）二、实验仪器与器材1 、数字逻辑实验箱1 台2 、万用表1 只3 、双踪示波器1 台4 、元器件：NE555、放光二极管、电阻、电容、扬声器、导线若干三、预习要求1 ．对照功能表熟悉555 定时器各管脚及其功能。
2 阅读本实验的实验原理以及教材中有关单稳态触发器、多谐振荡器、施密特振荡器的内容。
3 ．根据原理图和给出的电路参数，画好单稳态触发器、多谐振荡器、施密特振荡器的电路图，估算实验结果。
4 ．了解555 定时器的一般应用电路。
四、实验原理555 定时器是模拟—数字混合式集成电路，利用它可以方便地构成脉冲产生、整形电路和定时、延时电路。
具有功能强，使用灵活、方便等优点，在数字设备、工业控制、家用电器、电子玩具等许多领域都得到了广泛的应用。
集成定时器的产品主要有双极型和CMOS 型两类，按集成电路内部定时器的个数又可分为单定时器和双定时器；双极型单定时器电路的型号为555 ，双定时器电路的型号为556 ，其电源电压的范围为5～18V ；CMOS 单定时器电路的型号为7555 ，双定时器电路的型号为7556 ，其电源电压的范围为2～18V 。
CMOS 型定时器的最大负载电流要比双极型的小，它们的功能和外引脚排列完全相同。
（一）、555 定时器的电路结构及其功能图4- １为555 定时器的内部逻辑电路和外引脚图，从结构上看，555 电路由2 个比较器、1 个基本RS 触发器、1 个反相缓冲器、1 个集电极开路的放电晶体管和3 个5kΩ电阻组成分压器组成。
ne555实验报告
ne555实验报告NE555实验报告引言：NE555是一款经典的集成电路，被广泛应用于定时器、脉冲发生器、频率分频器等电子电路中。
本实验旨在通过实际操作NE555电路，深入了解其工作原理和特性。
一、实验目的本实验的主要目的有以下几点：1. 掌握NE555的引脚功能及工作原理；2. 理解NE555作为定时器的基本应用；3. 学会使用NE555构建简单的脉冲发生器。
二、实验原理NE555是一款8脚的集成电路，主要由比较器、RS触发器、RS锁存器和输出级组成。
通过对电路的引脚连接和外部元件的选择，可以实现不同的功能。
三、实验器材1. NE555芯片；2. 电阻、电容、二极管等元件；3. 电源、示波器、万用表等实验设备。
四、实验步骤1. 搭建基本的NE555定时器电路。
将NE555芯片插入实验板上，根据原理图连接电阻、电容和电源等元件。
2. 调节电源电压。
根据NE555的工作电压范围，选择适当的电源电压，并通过万用表测量电压值。
3. 测试NE555的工作频率。
将示波器连接到NE555的输出引脚上，调节电阻和电容的值，观察示波器上的波形变化，并记录下不同参数下的频率值。
4. 构建脉冲发生器。
在基本的NE555定时器电路的基础上，添加电阻、电容和二极管等元件，实现脉冲发生器的功能。
通过示波器观察输出的脉冲波形，并记录下不同参数下的频率、占空比等数值。
五、实验结果与分析通过实验，我们得到了NE555在不同参数下的工作频率和脉冲波形。
根据实验数据，我们可以分析NE555的特性和性能。
首先，NE555的工作频率与电阻和电容的值有关。
当电阻值较大或电容值较小时，工作频率较低；反之，工作频率较高。
这是因为NE555的内部电路通过电阻和电容的充放电过程来实现定时功能。
其次，NE555作为脉冲发生器时，其输出波形的频率和占空比也与电阻和电容的值密切相关。
通过调节电阻和电容的数值，可以实现不同频率和占空比的脉冲波形。
六、实验总结本实验通过实际操作NE555电路，深入了解了其工作原理和特性。
西工大数电实验报告——555定时器及其应用
555定时器及其应用班级：03051001班学号：姓名：同组成员：一、实验目的1.熟悉555集成定时器的组成及工作原理；2.掌握555集成定时器的逻辑功能和典型应用。
二、试验设备数字电路试验箱、数字双踪示波器、函数信号发生器、NE555、电阻和电容三、试验原理555定时器是一种数字与模拟混合型的中规模集成电路，外加电阻、电容等元件可以构成多谐振荡器，单稳电路，施密特触发器等，应用十分广泛。
由于内部电压标准使用了三个5K电阻，故取名555电路。
器电路类型有双极型和CMOS型两大类，二者的结构与工作原理类似。
几乎所有的双极型产品型号最后的三位数码都是555或556；所有的CMOS产品型号最后四位数码都是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。
555和7555是单定时器。
556和7556是双定时器。
双极型的电源电压为VCC=+5V~+15V，输出的最大电流可达200mA，CMOS型的电源电压为+3V~+18V。
555定时器的原理图如图（1）所示，引线排列如图（2）所示，其功能表如表（1）所示。
555定时器的内部含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只5K 的电阻器构成的分压器提供。
它们分别使高电平比较器A1的同相输入端和低电平比较器A2的反相输入端的参考电平为2/3VCC和1/3VCC。
A1与A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚，即高电平触发输入并超过参考电平2/3VCC时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；当输入信号自2脚输入并低于1/3VCC时，触发器复位，555的3脚输出高电平，同时放电开关管截止。
图（1）图（2）表（1）D R 是复位端（4脚），当D R =0，555输出低电平。
正常工作时D R 接为高电平。
VCO 是控制电压端（5脚），平时输出2/3VCC 作为比较器A1的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电压，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01uf 的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平稳定。
焊接555电路实验报告
焊接555电路实验报告一、引言本实验旨在通过焊接555电路，探索555定时器的工作原理和应用。
本报告将详细介绍实验的目的、原理、实验步骤、实验结果以及实验中遇到的问题和解决方法。
二、实验目的1.了解555定时器的基本原理和工作方式；2.学习焊接电路的基本技巧；3.掌握555定时器的应用。
三、原理介绍1. 555定时器概述555定时器是一种集成电路，具有多种工作模式。
在本实验中，我们将使用555定时器作为单稳态触发器（monostable multivibrator）。
2. 555定时器的工作原理555定时器由比较器、RS触发器以及放大器组成。
其工作原理如下：1.当555定时器的触发端(TRIG)接收到一个低电平信号时，输出端(OUT)会在一段时间内产生高电平信号。
2.当555定时器的复位端(RESET)接收到一个低电平信号时，输出端(OUT)会立即变为低电平。
3. 555定时器的应用555定时器广泛应用于各种电子设备中，包括脉冲发生器、频率分频器、电压控制振荡器等。
在本实验中，我们将使用555定时器构建一个简单的LED闪烁电路。
四、实验步骤1.准备实验所需材料和工具，包括555定时器、电阻、电容、LED等。
2.根据电路图，将电阻和电容焊接到555定时器的引脚上。
3.将LED焊接到电路板上，并与555定时器的输出端相连。
4.连接电源并打开电源开关，观察LED是否开始闪烁。
5.根据需要调整电阻和电容的数值，改变LED闪烁的频率。
五、实验结果经过实验，我们成功构建了一个LED闪烁电路，并且可以通过调整电阻和电容的数值来改变LED闪烁的频率。
实验结果如下：电阻（Ω）电容（μF）LED闪烁频率（Hz）100 10 1200 10 0.5100 5 2六、实验中遇到的问题及解决方法在实验过程中，我们遇到了一些问题，例如焊接错误、电路连接松动等。
以下是我们遇到的问题及解决方法：1. 焊接错误有时候我们会将电阻或电容焊接到错误的引脚上，导致电路无法正常工作。
电子测量综合实验报告555信号发生器
电子测量综合实验报告555信号发生器555信号发生器报告人:学号:专业:指导老师:2010年 12 月 10 日一、实验目的:二、实验任务与要求:三、设计方案论证:四、整体电路设计和分析计算五、电路仿真分析六、电路安装与调试七、实验结果和误差分析八、实验总结九、附录:元器件清单/程序清单一、实验目的1、将电子测量课程所学的测量原理、数据处理、误差分析等知识用于实践，学以致用;2、巩固模电、数电等课程知识将其用于整个综合实验的分析计算过程;3、熟悉各测量仪表的使用，提高实际动手操作能力。
二、实验任务与要求1、制成的555信号发生器能产生矩形波、三角波、正弦波三种波形;2、该信号发生器频率和幅值可调;3、各误差控制在合理范围内。
三、设计方案论证1、实验方案本信号发生器使用555芯片作为多谐振荡器产生矩形波，通过积分形成三角波，再经RC低通滤波形成正弦波。
电路原理图如下2、关于555芯片上学期的数电课程就学习了555芯片。
该芯片是模电和数电相结合的中规模集成电路，设计十分巧妙，广泛用于信号的产生、变换、控制与检测。
在数电中我们学习了由其构成的施密特触发器、单稳态触发器、多谐振荡器。
关于555芯片原理、多谐振荡器原理，数电课已学过，此处不再赘述。
四、整体电路设计和分析计算1、电路各部分功能分析1、发光二极管VD为电源指示灯;2、C1为电源滤波电容;3、C2为定时电容，C2的充电回路是R2?R3?RP?C2;4、C2的放电回路是C2?RP?R3?555的7脚(通过放电三极管);5、隔直电容，还可以隔离前后网络;6、积分电容，将矩形波积分产生三角波;7、低通滤波积分网络，滤除三角波中的高中频成分，并再次积分产生近似正弦波;2、理论分析计算(1)电容C2充电所需的时间为:Tph=(R3+R2+RP)C2?2 电容C2放电所需的时间为:Tpl=(R3+RP)C2?2Tph占空比= TpTph1，11振荡频率 f,,TpTphRRRPC1[22(3)]2ln2，，，其中电位器RP阻值为0至47KΩf1143.69KHZmax频率覆盖系数 k,,,1.75fHZ652.97min(2)由电路原理图可知，555芯片3脚高电平时输出电源电压5V，则矩形波峰峰值理论值为U1=5V;后面RC网络的电压增益分别为11jwC5三角波处增益，; |1|||Au,,211(45)，wRCR4，jwC51jwC7正弦波处增益，; |2|||Au,(76)//65jwCRCR，，三角波幅值为U2=U1*|Au1|;正弦波幅值为U3=U2*|Au2|;f,(3)调节RP的阻值时，Tph、Tph1改变，导致占空比和频率改变(改变)，又导致|Au|改变，幅值U改变，以此实现频率、幅值可调。
555电路实验报告
555电路实验报告本次实验的主要目的是了解和掌握555电路的基本原理和工作过程，通过搭建不同的555电路，在实验的过程中观察和测量电路的输出波形和参数，并分析影响电路稳定性和输出频率的因素。
一、实验原理555电路又称作集成定时器电路，由于它具有着非常灵活的脉冲宽度调制和定时功能，因此在实际应用中被广泛应用。
555电路的主要组成部分包括比较器、RS触发器、锁存器、放大器以及输出级等部分。
555电路的实际应用中往往需要根据不同的需求来改变输入脉冲信号的频率和占空比等参数，因此在实验过程中我们需要掌握和理解这些参数的含义和对电路的影响。
二、实验器材本次实验所需器材如下：1. 电源2. 三用示波器3. 电阻4. 电容5. 555芯片6. 开关7. 二极管8. 电位器三、实验过程1. 实验一：555单稳态电路首先我们搭建了一个单稳态电路，通过向电路中输入触发信号，观察LED灯的亮灭状态。
根据理论知识，当输入触发信号的宽度较小或者输入复位信号时，LED灯会亮起并且保持亮灯状态一段时间，然后才会灭掉。
实验中我们可以通过改变电路中的电容、电阻和电源电压等参数来改变电路的输出时间。
2. 实验二：555多谐振荡电路接下来我们搭建了一个多谐振荡电路，该电路的输出信号可以用来控制音响、发光器等设备的工作。
在电路的设计中，我们需要注意将电容与电阻组合在一起，以产生稳定的输出波形，同时在电路的输入端需要制定一个基准电压，以确保输出波形符合实验的要求。
在实验中我们可以通过调整电容或者电阻的数值来改变电路的输出频率和占空比等参数。
3. 实验三：555脉冲波形变换电路最后我们搭建了一个脉冲波形变换电路，通过该电路可以实现信号的脉冲宽度调制和幅度调制等功能。
在电路的设计中，我们需要使用电容、电阻和二极管等元件来限制输出信号的幅度和频率。
在实验中我们可以通过改变电容或者电阻的数值来改变电路的输出波形和幅度等参数。
四、实验结果分析在实验中我们通过三个不同的555电路来分别观察和测量电路的输出波形和参数，并针对不同的条件进行了深入的分析。
《数字电路》555时基电路实验报告
《数字电路》555时基电路实验报告一、实验目的1、掌握555时基电路的结构和工作原理，学会对此芯片的正确使用。
2、学会分析和测试用555时基电路构成的多谐振荡器、单稳态触发器、R-S 触发器等三种典型电路。
二、实验设备1.示波器2.器件NE556双时基电路，二极管1N4148，电位器，电阻，扬声器三、实验内容及步骤1、555时基电路功能测试（1）按图12-3接线，可调电压取自电位器分压器。
（2）按表12-1逐项测试其功能并记录。
2、555时基电路构成的多谐振荡器电路如图12-4所示。
（1）按图接线。
图中元件参数如下：R 1=15KΩ R2=5KΩC1=0.033μF C2=0.1μF3、555构成的单稳态触发器(实验如图12-6所示)图12-5 占空比可调的多谐振荡器电路图图12-6 单稳态触发器电路（1）按如图12-6接线，图中R=10KΩ，C1=0.01μF、V1是频率约为10KHz左右的方波时，用双踪示波器观察OUT端相对于V1的波形，并测出输出脉冲的宽度TW。
（2）调节V1的频率，分析并记录观察到的OUT端波形的变化。
（3）若想使TW=10μS，怎样调整电路？测出此时各有关的参数值。
4、555时基电路构成的R-S触发器实验如图12-7所示图12-7 R-S触发器电路（1）先令VC端悬空，调节R-S端的输入电平值，观察V的状态在什么时刻由0变1，或由1变0？测出V0的状态切换时，R，S端的电平值。
（2）若要保持V端的状态不变，用实验法测定R、S端应在什么电平范围内？整理实验数据，列成真值表的形式。
和R-S FF比较，逻辑电平，功能等有何异同。
（3）若在VC端加直流电压VC-V ，并令VC-V分别为2V、4V时，测出此时V状态保持和切换时R、S端应加的电压值是多少？试用实验法测定。
5、应用电路图12-8所示用556的两个时基电路构成低频对高频调制的救护车警铃电路。
（1）参考实验内容2确定图12-8中未定元件参数。
555信号发生器要点
555信号发生器要点一、工作原理它的工作原理如下：1.比较器：它的作用是与一个内部的电阻分压网络进行比较，从而产生高或低电平的输出信号。
2.RS触发器：这是实现555芯片存储功能的关键部分，它由两个门组成，可以存储低电平或高电平状态。
3.数字逻辑电路：它主要负责定时器的工作周期计时、输出极性和脉宽调制等功能。
4.输出阶级：这是负责输出电平及其时间的关键组成部分。
555信号发生器可以通过改变电阻和电容值来调整输出频率和占空比。
通过在输入引脚上施加电平，可以触发定时器，并终止工作。
信号发生器的输出包括方波、正弦波、三角波等多种波形，它提供了多种选择，以满足不同的需求。
二、应用领域1.声音合成：555信号发生器可以通过调整频率和占空比来产生各种音调和声音效果，广泛应用于电子琴、音乐合成器等音乐设备。
2.模拟电路测试：555信号发生器可以产生多种波形信号，如正弦波、方波等，用于模拟测试电路的输入信号，方便调试和分析。
3.LED显示：通过调整频率和占空比，可以使用555信号发生器来控制LED的闪烁速度和亮度，用于LED显示的特殊效果。
4.脉冲发生：可将555信号发生器应用于脉冲控制电路，生成脉冲信号，用于触发器、计数器和其他数字电路的工作。
5.信号调制：通过改变占空比和频率，可以使用555信号发生器产生PWM信号，用于电机速度控制、电子灯光调节和电源开关等应用。
三、电路设计这是一个基本的555信号发生器电路，由以下几个主要部分组成：1.RC网络：由电阻R1和电容C1组成，决定了频率和占空比。
2.555芯片：在这个电路中，555芯片负责定时和脉宽调制功能。
3.功率输出：通过将555芯片的输出引脚连接到功率放大器，可以实现较大负载的驱动。
这个电路工作的基本原理是：在电容C1充电过程中，555芯片的输出引脚保持低电平。
当电容电压达到2/3 Vcc时，芯片的输出引脚将切换为高电平，电容开始放电。
当电容电压降至1/3 Vcc时，芯片的输出引脚再次切换为低电平，电容重新开始充电。
555信号发生器报告
指导教师（签名）
11
年 月日
2011 年 10 月 20 日：接到设计题目 2011 年 10 月 20 日至 2011 年 10 月 22 日：查找参考资料并初定方案 2011 年 10 月 22 日至 2011 年 10 月 25 日：方案设计与论证及组员分工 2011 年 10 月 25 日至 2011 年 10 月 28 日：理论分析与参数计算 2011 年 10 月 28 日至 2011 年 11 月 1 日：系统各模块电路的设计 2011 年 11 月 1 日至 2011 年 11 月 9 日：电路板制作·焊接·调试 2011 年 11 月 10 日至 2011 年 11 月 11 日：整理资料并填写工作表
把电路板的电源接好，将输出端接示波器，进行整体测试、观察。针对其出现的问题， 进行排查校验，使其满足实验要求。可得到实测方波波形如下图所示：
实测方波波形 2 方波---三角波转换电路的实验结果
实测三角波波形如下图所示：
实测三角波波形
9
3 正弦波发生电路的实验结果
由示波器实测正弦波波形图为：
实测正弦波波形 电子组装实习总结
PCB 板实物图 :2：将各元件安装到 PCB 板上
(1)把 555 集成块插入 PCB 板，注意方向，然后焊接好。 (2)注意直流源的正负及接地端。 (3)分别把各电阻，电容放入所定位置，注意电容的极性，然后焊接好。
8
安装完各元件后的得到电板实物.
三：电路的实验结果及分析：
1 方波波形产生电路的实验结果
指定参考资料：
[1] 张肃文.《高频电子线路》.高等教育出版社.2008 [2] 阎 石.《数字电子技术基础》.高等教育出版社.2006 [3] 华成英.《模拟电子技术基本教程》.清华大学出版社.2006 [4] 谢自美.《电子线路设计·实验·教程》第三版.华中科技大学出版社.2006
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子测量综合实验报告
555信号发生器
报告人:
学号：
专业：
指导老师：
2010年 12 月 10 日
目录
一、实验目的：
二、实验任务与要求：
三、设计方案论证：
四、整体电路设计和分析计算
五、电路仿真分析
六、电路安装与调试
七、实验结果和误差分析
八、实验总结
九、附录：元器件清单/程序清单
一、实验目的
1、将电子测量课程所学的测量原理、数据处理、误差分析等知识用于实践，学
以致用；
2、巩固模电、数电等课程知识将其用于整个综合实验的分析计算过程；
3、熟悉各测量仪表的使用，提高实际动手操作能力。
二、实验任务与要求
1、制成的555信号发生器能产生矩形波、三角波、正弦波三种波形；
2、该信号发生器频率和幅值可调；
3、各误差控制在合理范围内。
三、设计方案论证
1、实验方案
本信号发生器使用555芯片作为多谐振荡器产生矩形波，通过积分形成三角波，再经RC低通滤波形成正弦波。
电路原理图如下
2、关于555芯片
上学期的数电课程就学习了555芯片。
该芯片是模电和数电相结合的中规模集成电路，设计十分巧妙，广泛用于信号的产生、变换、控制与检测。
在数电中我们学习了由其构成的施密特触发器、单稳态触发器、多谐振荡器。
关于555芯片原理、多谐振荡器原理，数电课已学过，此处不再赘述。
四、 整体电路设计和分析计算
1、电路各部分功能分析
1、发光二极管VD 为电源指示灯；
2、C1为电源滤波电容；
3、C2为定时电容，C2的充电回路是R2→R3→RP →C2；
4、C2的放电回路是C2→RP →R3→555的7脚(通过放电三极管)；
5、隔直电容，还可以隔离前后网络；
6、积分电容，将矩形波积分产生三角波；
7、低通滤波积分网络，滤除三角波中的高中频成分，并再次积分产生近 似正弦波；
2、理论分析计算 (1)电容C2充电所需的时间为：
Tph=(R3+R2+RP)C2㏑2
电容C2放电所需的时间为：
Tpl=(R3+RP)C2㏑2
占空比= 1Tph Tp Tph
+ 振荡频率111[22(3)]2ln 2f Tp Tph R R RP C ==+++
其中电位器RP 阻值为0至47K Ω。
