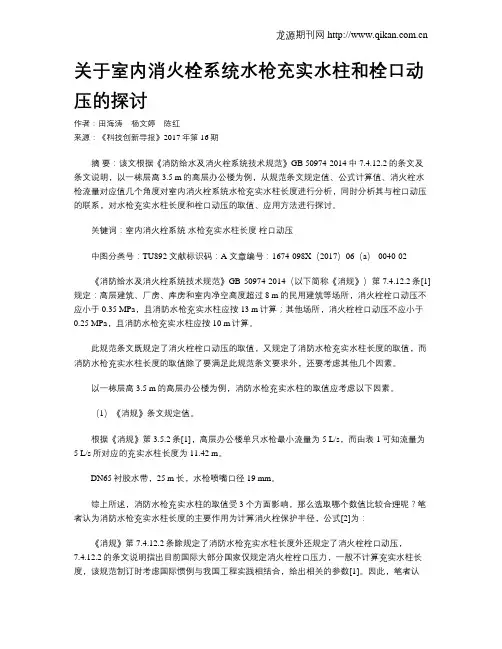

关于室内消火栓系统水枪充实水柱和栓口动压的探讨作者:田海涛杨文婷陈红来源:《科技创新导报》2017年第16期摘要:该文根据《消防给水及消火栓系统技术规范》GB 50974-2014中7.4.12.2的条文及条文说明,以一栋层高3.5 m的高层办公楼为例,从规范条文规定值、公式计算值、消火栓水枪流量对应值几个角度对室内消火栓系统水枪充实水柱长度进行分析,同时分析其与栓口动压的联系,对水枪充实水柱长度和栓口动压的取值、应用方法进行探讨。

关键词:室内消火栓系统水枪充实水柱长度栓口动压中图分类号:TU892 文献标识码:A 文章编号:1674-098X(2017)06(a)-0040-02《消防给水及消火栓系统技术规范》GB 50974-2014(以下简称《消规》)第7.4.12.2条[1]规定:高层建筑、厂房、库房和室内净空高度超过8 m的民用建筑等场所,消火栓栓口动压不应小于0.35 MPa,且消防水枪充实水柱应按13 m计算;其他场所,消火栓栓口动压不应小于0.25 MPa,且消防水枪充实水柱应按10 m计算。

此规范条文既规定了消火栓栓口动压的取值,又规定了消防水枪充实水柱长度的取值,而消防水枪充实水柱长度的取值除了要满足此规范条文要求外,还要考虑其他几个因素。

以一栋层高3.5 m的高层办公楼为例,消防水枪充实水柱的取值应考虑以下因素。

(1)《消规》条文规定值。

根据《消规》第3.5.2条[1],高层办公楼单只水枪最小流量为5 L/s,而由表1可知流量为5 L/s所对应的充实水柱长度为11.42 m。

DN65衬胶水带,25 m长,水枪喷嘴口径19 mm。

综上所述,消防水枪充实水柱的取值受3个方面影响,那么选取哪个数值比较合理呢?笔者认为消防水枪充实水柱长度的主要作用为计算消火栓保护半径,公式[2]为:《消规》第7.4.12.2条除规定了消防水枪充实水柱长度外还规定了消火栓栓口动压,7.4.12.2的条文说明指出目前国际大部分国家仅规定消火栓栓口压力,一般不计算充实水柱长度,该规范制订时考虑国际惯例与我国工程实践相结合,给出相关的参数[1]。

消火栓充实水柱要求

消火栓充实水柱要求

消火栓充实水柱要求

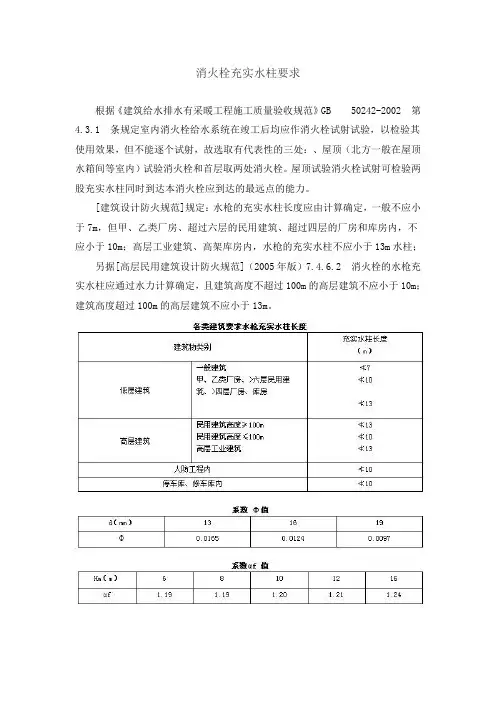

根据《建筑给水排水有采暖工程施工质量验收规范》GB 50242-2002 第4.3.1 条规定室内消火栓给水系统在竣工后均应作消火栓试射试验,以检验其使用效果,但不能逐个试射,故选取有代表性的三处:、屋顶(北方一般在屋顶水箱间等室内)试验消火栓和首层取两处消火栓。

屋顶试验消火栓试射可检验两股充实水柱同时到达本消火栓应到达的最远点的能力。

[建筑设计防火规范]规定:水枪的充实水柱长度应由计算确定,一般不应小于7m,但甲、乙类厂房、超过六层的民用建筑、超过四层的厂房和库房内,不应小于10m;高层工业建筑、高架库房内,水枪的充实水柱不应小于13m水柱;
另据[高层民用建筑设计防火规范](2005年版)7.4.6.2 消火栓的水枪充实水柱应通过水力计算确定,且建筑高度不超过100m的高层建筑不应小于10m;建筑高度超过100m的高层建筑不应小于13m。

关于消火栓设置的几个问题

关于消火栓设置的几个问题

关于消火栓设置的几个问题发表时间:2009-05-26T14:44:25.937Z 来源:《中小企业管理与科技》2009年4月下旬供稿作者:段淑花吴金民[导读] 针对在消防设计中设计人员经常遇到的室内、外消火栓的具体布置问题,依据规范加上自己的理解,做了详尽的分析。

摘要:针对在消防设计中设计人员经常遇到的室内、外消火栓的具体布置问题,依据规范加上自己的理解,做了详尽的分析。

关键词:室外消火栓间距室内消火栓保护半径1 关于室外消火栓的布置间距对于室外消火栓的布置经常听到这样的困惑:是否也和室内消火栓一样,需要两个消火栓的充实水柱到达建筑物任一点。

首先看一下《建筑设计防火规范》GB50016-2006(以下简称《建规》)8.2.8.3条所述:室外消火栓的间距不应大于120m。

规范条文解释是:我国城市街区内的道路间距一般不超过160m,而消防干管一般沿道路设置。

因此,2条消防干管之间的距离亦不超过160m。

本条规定主要保证沿街建筑能有2个消火栓的保护(我国城市消防队一般第一出动力量多为2辆消防车,每辆消防车取水灭火时占用1个消火栓)。

国产消防车的供水能力(双干线最大供水距离)为180m,火场水枪手需留机动水带长度10m,水带在地面的铺设系数为0.9,则消防车的实际供水距离为(180-10)x0.9=153(m)。

若按街区两边道路均设有消火栓计算,则每边街区消火栓的保护范围为80m。

当直角三角形斜边长为153m,竖边长为80m,则底边为123m。

故规定消火栓的间距不应超过120m。

从以上可以看出,室外消火栓的间距不应大于120m主要是针对被保护建筑物需要在两个消火栓的充实水柱同时到达建筑物的任一点的情况下确定的。

如果按建筑物的室外消火栓用水量计则为不超过30L/s(按规范1个消火栓的出水量为10~15L/s,则2个消火栓的出水量为不超过30L/s)。

而从《建规》表8.2.2-2工厂、仓库和民用建筑一次灭火的室外消火栓用水量和《高层民用建筑设计防火规范》GB50045-95表7.2.2消火栓给水系统用水量表中可以看出:厂房和仓库的室外消火栓用水量绝大多数不超过30L/s,仅有极少数超过30L/s;而民用建筑无论高层还是低层则全部不超过30 L/s。

浅谈室内消火栓保护半径及屋面排水系统

浅谈室内消火栓保护半径及屋面排水系统

浅谈室内消火栓保护半径及屋面排水系统【摘要】室内消火栓的保护半径会随建筑物层高,水枪上倾角和水枪充实水柱的变化而变化;屋面雨水排水系统根据使用要求选择不同的暴雨重现期和排放系统。

【关键词】室内消火栓;保护半径;雨水斗;天沟;压力流1、室内消火栓保护半径的数值是可变的室内消火栓保护半径的确定,是室内消火栓系统设计最基本最常用的技术和工作程序。

大家都知道,消火栓保护半径计算公式为:R=kLd+Ls(m)Ld --水龙带长度(m),一般为25mLs --水枪充实水柱在平面上的投影长度(m)k—水龙带弯曲折减系数,宜根据水带转弯数量取0.8~0.9SK --水枪充实水柱长度(m)θ--水枪上倾角H1室内最高着火点离地面高度(m)H2水枪喷嘴离地面高度(m),一般取1m因绝大多数情况,消火栓流量需满足≥5L/s,对应19mm直流水枪的充实水柱为11.4m,水枪上倾角45°时其充实水柱垂直投影长度8.06m,可满足≤9m层高建筑的灭火要求,这种情况,最大建筑层高大于9.0m时,出于尽量降低水枪处操作压力的考虑:一般水枪上倾角釆用45°到60°,层高超过13.0m的厂房水枪上倾角最好采用60°,这时从上表中可见,太大的充实水柱长度是不可取的,充实水柱长度17m时,水枪喷嘴压力高达33.5m,消防队员操作时已比较困难,所以层高超过12.0m厂房,水枪上倾角宜釆用 60°,这样可降低要求的充实水柱长度,减小消防队员操作难度。

同时采用60°的上倾角度,消火栓保护半径也会对应减小,设计层高超过12米的厂房时应特别注意。

(二)屋面雨水系统设计1.屋面雨水排放系统设计中重现期选择和溢流设施建筑给水排水设计规范规定建筑屋面雨水排水工程应设置溢流口等溢流设施,同时规定了屋面雨水排水系统与溢流设施总排水能力,一般建筑不小于10年重现期的雨水量,重要公共建筑、高层建筑不应小于50年重现期的雨水量。

室内消火栓及室外消火栓的布置间距和要求

室内消火栓及室外消火栓的布置间距和要求

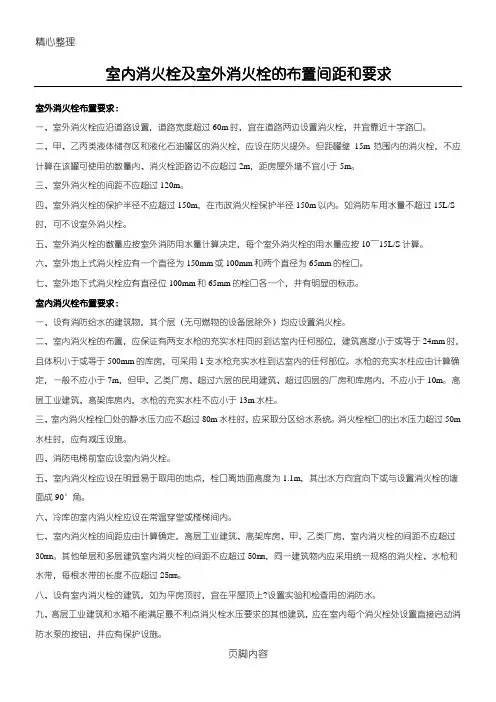

室内消火栓及室外消火栓的布置间距和要求室外消火栓布置要求:一、室外消火栓应沿道路设置,道路宽度超过60m时,宜在道路两边设置消火栓,并宜靠近十字路口。

二、甲、乙丙类液体储存区和液化石油罐区的消火栓,应设在防火提外。

但距罐壁15m范围内的消火栓,不应计算在该罐可使用的数量内、消火栓距路边不应超过2m,距房屋外墙不宜小于5m。

三、室外消火栓的间距不应超过120m。

四、室外消火栓的保护半径不应超过150m,在市政消火栓保护半径150m以内。

如消防车用水量不超过15L/S时,可不设室外消火栓。

五、室外消火栓的数量应按室外消防用水量计算决定,每个室外消火栓的用水量应按10~15L/S计算。

六、室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口。

七、室外地下式消火栓应有直径位100mm和65mm的栓口各一个,并有明显的标志。

室内消火栓布置要求:一、设有消防给水的建筑物,其个层(无可燃物的设备层除外)均应设置消火栓。

二、室内消火栓的布置,应保证有两支水枪的充实水柱同时到达室内任何部位,建筑高度小于或等于24mm时,且体积小于或等于500mm的库房,可采用1支水枪充实水柱到达室内的任何部位。

水枪的充实水柱应由计算确定,一般不应小于7m,但甲、乙类厂房、超过六层的民用建筑、超过四层的厂房和库房内,不应小于10m。

高层工业建筑、高架库房内,水枪的充实水柱不应小于13m水柱。

三、室内消火栓栓口处的静水压力应不超过80m水柱时,应采取分区给水系统。

消火栓栓口的出水压力超过50m 水柱时,应有减压设施。

四、消防电梯前室应设室内消火栓。

五、室内消火栓应设在明显易于取用的地点,栓口离地面高度为1.1m,其出水方向宜向下或与设置消火栓的墙面成90°角。

六、冷库的室内消火栓应设在常温穿堂或楼梯间内。

七、室内消火栓的间距应由计算确定,高层工业建筑、高架库房、甲、乙类厂房,室内消火栓的间距不应超过30mm。

高层建筑室内消火栓布置若干问题探讨

高层建筑室内消火栓布置若干问题探讨

高层建筑室内消火栓布置若干问题探讨目前,高层建筑结构的复杂程度和高度越来越大,这对建筑消防系统提出了更高的要求。

本文从高层建筑的室内消火栓的布置原则出发,阐述了消火栓布置点的选取和消火栓的高度、间距计算。

标签:高层建筑消火栓布置高层建筑中,消火栓是建筑设计的关键环节,它是建筑正常使用的前提,是人民生命财产的保障。

在高层建筑消火栓的布置上,必须根据建筑结构分析火灾蔓延的扩散路线,人员的疏散渠道和消防员的救援等情况,科学合理的在防火分区布置消火栓,选择消火栓安置点,设置好消火栓的高度和间距,保证有两只水枪的充足水柱同时达到室内的任何部位,达到消防灭火的功能,保障人民生命财产安全。

1 高层建筑室内消火栓布置原则1.1 两支水枪的充实水柱同时到达室内的任何部位消防水龙带一般有两种长度:20 m和25 m,设计时水龙带长度应采用25 m。

水龙带长度25 m,折减系数0.8,实际敷设长度则为20m。

灭火时,消防队员持水枪应能进入每一个房间灭火,所以,消火栓距离所保护区域的最远端房间的门口应该在20 m之内。

队员进入房间后,可以利用充实水柱灭火。

一般设计一支水枪的流量为5L/s,对应的充实水柱为11.7 m(不可机械地套用规范规定的不小于7 m、10 m、和13 m,如达到13 m的条件应采用13 m),则受到该消火栓有效保护的范围为8.27m。

如果房间超出此范围,必然要调整消防队员的位置和消火栓的设置位置。

1.2 消火栓的间距不能太小《高层民用建筑设计防火规范》规定高层建筑室内消火栓的间距不应大于30 m,裙房不应大于50 m。

保证有两支水枪的充实水柱同时到达室内的任何部位,最简单、经济的办法是在保护区域的中间位置设两个消火栓。

但是,当两个消火栓布置得太近时,其中一个消火栓受到火灾威胁时,因为距离很近,另一个消火栓也会同样受到火灾的威胁,这样,就没有消火栓可以利用了。

因此,为保证消防行动的实施,两个消火栓的间距不宜过小。

消火栓保护半径的讨论

消火栓保护半径的讨论

消火栓保护半径的讨论王峻邮编:200070摘要:关于消火栓保护半径的认识,大家都有很多的看法,规范里面给出了计算方法,但是许多人在应用的时候方法并不对,故此我在这里给大家谈谈具体的计算方法,有不周到的地方希望大家给与指正。

关键词:室内消火栓;消火栓保护半径计算;消火栓规格、安放位置1前言在工程设计中,消防栓的设置需要根据建筑物的实际情况,既要满足有效灭火的要求,又要减少消防立管,节省安装投资。

因此,有必要对消火栓布置间距计算方法进行探讨。

2 计算原理《给水排水设计手册》第2册中消火栓保护半径的计算式为:R=L d+L s (1)式中:L d为水带铺设长度,m,应为水带长度乘以折减系数0.8;L s 为水枪充实水柱长度在平面图上的投影长度,m.当水枪倾角为45°时,L s =0.71S K,其中,SK为水枪“理论”计算充实水柱长度,其值由下式求得:式中:H 1为室内最高着火点距地面高度,m;H2为水枪喷嘴距地面高度,一般为1m;α为水枪上倾角,一般可采用45°,最大上倾角不应大于60°。

由式(1)和图1可知,消火栓布置间距取决于最高着火点A 点的高度、水龙带长度和水枪的“实际”充实水柱长度。

图1 水枪最高灭火点示意图当水龙带长度确定后,消火栓的最大布置间距由水枪“实际”充实水柱长度决定.水枪“实际”充实水柱长度定义为:水枪射流在26~38mm直径圆断面内、包含全部水量75%~90%的密实水柱长度称为水枪充实水柱长度。

并且由实验得知:水枪充实水柱长度几乎与倾角无关,在计算时水枪充实水柱长度与充实水柱高度可视为相等,水枪除充实水柱长度外,还有实际射流长度,两者关系如图2所示。

水枪的实际射流长度为:H f=αHm (3)式中:H f为水枪实际射流长度,m;α为实验系数,α=1.19+80(0.01·Hm)4,可查表1;Hm为“实际”充实水柱长度,m。

表1 系数α值充实水柱长度/m6 8 10 12 16α 1.19 1.19 1.20 1.211.24根据水枪充实水柱定义,1-1与2-2断面间的水量应为喷嘴全部出流量的75%~90%,若消火栓间距根据图2中的Hm布置,按《给水排水设计手册》中的计算方法,消火栓保护面积不包含图3中2-A-0-B-4-3-2包围的面积,而消火栓可达到的实际的保护面积应包括图3中3-A-0-B-3包围的面积。

室内消火栓及室外消火栓的布置间距和要求

室内消火栓及室外消火栓的布置间距和要求

室内消火栓及室外消火栓的布置间距和要求室外消火栓布置要求:一、室外消火栓应沿道路设置,道路宽度超过60m时,宜在道路两边设置消火栓,并宜靠近十字路口。

二、甲、乙丙类液体储存区和液化石油罐区的消火栓,应设在防火提外。

但距罐壁15m范围内的消火栓,不应计算在该罐可使用的数量内、消火栓距路边不应超过2m,距房屋外墙不宜小于5m。

三、室外消火栓的间距不应超过120m.四、室外消火栓的保护半径不应超过150m,在市政消火栓保护半径150m以内.如消防车用水量不超过15L/S时,可不设室外消火栓。

五、室外消火栓的数量应按室外消防用水量计算决定,每个室外消火栓的用水量应按10~15L/S计算.六、室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口。

七、室外地下式消火栓应有直径位100mm和65mm的栓口各一个,并有明显的标志。

室内消火栓布置要求:一、设有消防给水的建筑物,其个层(无可燃物的设备层除外)均应设置消火栓。

二、室内消火栓的布置,应保证有两支水枪的充实水柱同时到达室内任何部位,建筑高度小于或等于24mm时,且体积小于或等于500mm的库房,可采用1支水枪充实水柱到达室内的任何部位.水枪的充实水柱应由计算确定,一般不应小于7m,但甲、乙类厂房、超过六层的民用建筑、超过四层的厂房和库房内,不应小于10m。

高层工业建筑、高架库房内,水枪的充实水柱不应小于13m水柱。

三、室内消火栓栓口处的静水压力应不超过80m水柱时,应采取分区给水系统.消火栓栓口的出水压力超过50m水柱时,应有减压设施。

四、消防电梯前室应设室内消火栓。

五、室内消火栓应设在明显易于取用的地点,栓口离地面高度为 1.1m,其出水方向宜向下或与设置消火栓的墙面成90°角。

六、冷库的室内消火栓应设在常温穿堂或楼梯间内。

七、室内消火栓的间距应由计算确定,高层工业建筑、高架库房、甲、乙类厂房,室内消火栓的间距不应超过30mm。

关于消火栓设置的几个问题

关于消火栓设置的几个问题

摘要:针对在消防设计中设计人员经常遇到的室内、外消火栓的具体布置问题,依据规范加上自己的理解,做了详尽的分析。

关键词:室外消火栓间距室内消火栓保护半径1 关于室外消火栓的布置间距对于室外消火栓的布置经常听到这样的困惑:是否也和室内消火栓一样,需要两个消火栓的充实水柱到达建筑物任一点。

首先看一下《建筑设计防火规范》GB50016-2006(以下简称《建规》)8.2.8.3条所述:室外消火栓的间距不应大于120m。

规范条文解释是:我国城市街区内的道路间距一般不超过160m,而消防干管一般沿道路设置。

因此,2条消防干管之间的距离亦不超过160m。

本条规定主要保证沿街建筑能有2个消火栓的保护(我国城市消防队一般第一出动力量多为2辆消防车,每辆消防车取水灭火时占用1个消火栓)。

国产消防车的供水能力(双干线最大供水距离)为180m,火场水枪手需留机动水带长度10m,水带在地面的铺设系数为0.9,则消防车的实际供水距离为(180-10)x0.9=153(m)。

若按街区两边道路均设有消火栓计算,则每边街区消火栓的保护范围为80m。

当直角三角形斜边长为153m,竖边长为80m,则底边为123m。

故规定消火栓的间距不应超过120m。

从以上可以看出,室外消火栓的间距不应大于120m主要是针对被保护建筑物需要在两个消火栓的充实水柱同时到达建筑物的任一点的情况下确定的。

如果按建筑物的室外消火栓用水量计则为不超过30L/s(按规范1个消火栓的出水量为10~15L/s,则2个消火栓的出水量为不超过30L/s)。

而从《建规》表8.2.2-2工厂、仓库和民用建筑一次灭火的室外消火栓用水量和《高层民用建筑设计防火规范》GB50045-95表7.2.2消火栓给水系统用水量表中可以看出:厂房和仓库的室外消火栓用水量绝大多数不超过30L/s,仅有极少数超过30L/s;而民用建筑无论高层还是低层则全部不超过30 L/s。

所以可以得出结论:室外消火栓的间距不应大于120m,已满足了绝大多数厂房和仓库以及所有民用建筑物室外消防用水量的需要。

室内消火栓及室外消火栓的布置间距和要求

室内消火栓及室外消火栓的布置间距和要求

室内消火栓及室外消火栓的布置间距和要求室外消火栓布置要求:一、室外消火栓应沿道路设置,道路宽度超过60m 时,宜在道路两边设置消火栓,并宜靠近十字路口。

二、甲、乙丙类液体储存区和液化石油罐区的消火栓,应设在防火提外。

但距罐壁15m 范围内的消火栓,不应计算在该罐可使用的数量内、消火栓距路边不应超过2m,距房屋外墙不宜小于5m。

三、室外消火栓的间距不应超过120m。

四、室外消火栓的保护半径不应超过150m,在市政消火栓保护半径150m以内。

如消防车用水量不超过15L/S 时,可不设室外消火栓。

五、室外消火栓的数量应按室外消防用水量计算决定,每个室外消火栓的用水量应按10〜15L/S计算。

六、室外地上式消火栓应有一个直径为150mm 或100mm 和两个直径为65mm 的栓口。

七、室外地下式消火栓应有直径位100mm 和65mm 的栓口各一个,并有明显的标志。

室内消火栓布置要求:一、设有消防给水的建筑物,其个层(无可燃物的设备层除外)均应设置消火栓。

二、室内消火栓的布置,应保证有两支水枪的充实水柱同时到达室内任何部位,建筑高度小于或等于24mm 时,且体积小于或等于500mm 的库房,可采用1 支水枪充实水柱到达室内的任何部位。

水枪的充实水柱应由计算确定,一般不应小于7m,但甲、乙类厂房、超过六层的民用建筑、超过四层的厂房和库房内,不应小于10m。

高层工业建筑、高架库房内,水枪的充实水柱不应小于13m水柱。

三、室内消火栓栓口处的静水压力应不超过80m 水柱时,应采取分区给水系统。

消火栓栓口的出水压力超过50m水柱时,应有减压设施。

四、消防电梯前室应设室内消火栓。

五、室内消火栓应设在明显易于取用的地点,栓口离地面高度为 1.1m,其出水方向宜向下或与设置消火栓的墙面成90°角。

六、冷库的室内消火栓应设在常温穿堂或楼梯间内。

七、室内消火栓的间距应由计算确定,高层工业建筑、高架库房、甲、乙类厂房,室内消火栓的间距不应超过30mm其他单层和多层建筑室内消火栓的间距不应超过50mm同一建筑物内应采用统一规格的消火栓、水枪和水带,每根水带的长度不应超过25mm。

浅谈室内消火栓系统设计中充实水柱的确定

浅谈室内消火栓系统设计中充实水柱的确定

浅谈室内消火栓系统设计中充实水柱的确定摘要:对于本人设计工作中常用到的国家几种防火规范中关于室内消火栓系统中消火栓水枪充实水柱的规定加以罗列,并以实际工程作为实例通过计算来加以分析、总结,对室内消火栓给水系统的充实水柱设计(确定)提出自己的建议。

关键词:消火栓充实水柱设计建筑,是人类生活、生产休闲、娱乐等必不可缺的重要场所。

正确处理建筑设计中遇到的消防问题,直接关系到人民的生命财产安全。

刚入行进行消防设计的设计人员很容易忽略某些规范规定,导致消防设计存在缺憾,埋下消防安全隐患。

同时,一项合理的消防工程设计还要考虑建设项目的投资造价,消防工程设计应做到既安全适用,又经济合理。

现就在建筑室内消火栓给水系统中水枪充实水柱的相关问题做如下探讨。

1 要正确理解水枪充实水柱的含义从消防水枪射出的水流必须具有一定的强度和密实程度才能有效的扑灭火焰,故规定由水枪喷嘴开始到射流90%的水柱水量穿过直径38mm圆圈的这段射流长度为充实水柱(也称有效射程),设计时采用满足以上要求的一段水流作为消防射流。

2 防火规范对于充实水柱的规定:《建筑设计防火规范》GB 50016—2006(以下简称建规)第8.4.3.7条:室内消火栓的布置应保证每一个防火分区同层有两支水枪的充实水柱同时到达任何部位。

建筑高度小于等于24m且体积小于等于5000m3 的多层仓库,可采用1支水枪充实水柱到达室内任何部位。

水枪的充实水柱应经计算确定,甲、乙类厂房、层数超过6层的公共建筑和层数超过4层的厂房(仓库),不应小于10m;高层厂房(仓库)、高架仓库和体积大于25000m3的商店、体育馆、影剧院、会堂、展览建筑,车站、码头、机场建筑等,不应小于13.0m;其它建筑,不宜小于7m。

《高层民用建筑设计防火规范》GB50045-95(2005年版)以下简称高规第7.4.6.2条:水枪的充实水柱应经计算确定,且建筑高度不超过100m的高层建筑不应小于10m;建筑高度超过100m的高层建筑不应小于13m。

谈室内消火栓布置遇到的问题

谈室内消火栓布置遇到的问题

于3 0 0 MH z , 因而在 U H F频段进行局 部放 电检测 , 可 以避开绝 大 5 0 P C的局部 放电信号 。 多数的干扰脉冲信号 , 而对于分布在 U H F检测频段 内的固定频率 干扰 ( 如手机通讯、 电视信号等) , 则可通过选频滤波方式来避开这
些干扰频段 , 从而达到局部放电信号 的在线检测 的 目的。
同一层任何部位至少有两个消火栓水 枪的充实水柱 能 同时 到达 。 因此 , 设计时必须确保在室 内空间的任何部位 , 两个消火栓水枪 的
高于图纸上消火栓的直线距离做保护半径。 在实际工程 的设计 过程 中 , 在 室 内消火栓 布置 时 , 以消火栓 为 圆 充实水柱应同时到达 , 例: 一长条形 临街 高层商 住混合 楼 , 在进 行底 商 消火栓 布 置 心, 消火栓的直线距离 为半径 画半 圆 , 这 样 即可保证 整个 工程 的 从平 面图中看 , 任何 部位 都在两 个消 火栓 的直线距 离做 保 护 任何部位都在两个 消火栓充实水 柱的保护范 围内 , 因此按消火 栓 时 , 半径范 围内; 但 实际上 , 底层临街面有对外 使用 的临街商铺 , 不 临 的直线距离做保护半径是可 以满足规范要求 的。 楼梯 间等房问 , 内外 部分并不是 而在 消防实战 中, 由于门窗洞 口、 建筑 隔墙 等的影 响, 消 防水 街面有对本楼住户使用的值班室 、

图 3 变压器检修孔 预 先安装 的 U HF传 感器
图 4 变压器事故 放油阀安装的 UHF传感器
4 结语
目前在现场实 际得 以应用 的变压 器局部放 电检测技 术 中 , 脉
频率
冲电流法更适合 于试验室环境或现场 离线试验 , 运用 于在线监 测 效果不佳 ; 超声 波检测 法仅能 用于定 性检 测 , 而且也 很难 做 到对

保护半径充实水柱长度计算例题

保护半径充实水柱长度计算例题

保护半径充实水柱长度计算例题
保护半径充实水柱长度的计算步骤如下:
1. 首先,确定需要保护的目标物或区域的半径(以米为单位)。

假设目标物或区域的保护半径为 R。

2. 根据保护半径 R,计算出需要充实的水柱的长度(以米为单位)。

一般情况下,可以使用以下公式进行计算:
充实水柱长度= 2 × R
3. 将计算得出的充实水柱长度作为保护措施的参考,可以进行必要的调整和优化。

请注意,以上计算仅为一般的计算方法,具体保护半径和充实水柱长度的计算可能会受到相关标准、要求或其他因素的影响,建议在实际应用中遵循相关规范和指南。

室内消火栓保护半径的设计计算

室内消火栓保护半径的设计计算

室内消火栓保护半径的设计计算摘要:通常消火栓水枪的充实水柱及消火栓保护半径计算公式多以水枪上倾角为45°来考虑,这种做法有一定的局限性,不能充分发挥消火栓充实水柱的作用。

本文提出充实水柱可以大于规范要求的最小充实水柱,减少消火栓的设置数量。

在满足消防安全的前提下,从充实水柱的选择范围角度对消火栓保护半径的计算方法提出了新的看法。

章编号:1009-2455(2000)06-0051-02前言有关技术书刊中推荐的消火栓水枪的充实水柱及消火栓保护半径公式大多是以水枪上倾角45°来考虑的,但在实际设计中,45°倾角的情况是很少的。

《中国给水排水》1999年第10期刊登了《关于消火栓保护半径的计算》一文,对此问题做出了一定的论述,但篇尾仍然推荐当建筑物所需的最小充实水柱大于规范要求时,上倾角按45°考虑的公式,笔者认为值得探讨。

1 两种消火栓保护半径的计算公式1.1 推荐的水枪上倾角为45°的消火栓保护半径计算公式R=Ld+Ls=Ld+0.71Sk (1)式中 R——消火栓保护半径,m;Ld——水龙带敷设长度,m,一般取20m,考虑到水龙带的转弯曲折应为水龙带长度乘以折减系数0.8;Ls——水枪充实水柱在平面的上的投影长度,m;Sk——水枪充实水柱的长度,m。

1.2 合理的消火栓保护半径公式R=Ld+Ls=Ld+[(S k2-(H1-1)2]1/2(2)以上两公式可以从水枪充实水柱图见图1推导得出。

1.3 水枪充实水柱计算公式S K=(H1-H2)/sinα(3)式中H2--水枪喷嘴离地面的高度,m,一般取1m;α--水枪上倾角,度。

由此公式(3)看出:充实水柱、层高、上倾角三者密切关联。

对于给定的某一建筑物来说,层高一定,上倾角和充实水柱为一一对应关系,其大小可根据建筑物内部布置情况灵活选定,上倾角45°只是其中一种情况。

所有设计中上倾角皆取45°是不合理的。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

室内消火栓保护半径和充实水柱的问题xx
在建筑室内消防给水设计中,比较普遍的是消火栓系统的设计。

而消火栓系统的设计的核心是消火栓的布置。

消火栓的布置间距由消火栓的保护半径和最大保护宽度决定,最大保护宽度由建筑物本身结构决定,所以,消火栓的设计中,消火栓的保护半径就显得尤为重要。

1.消火栓保护半径(R)的计算
在建筑给排水设计手册等资料中,给出了室内消火栓保护半径的计算公式如下:
R=L d + L s
(1)
式中,L d——水带铺设长度(m).考虑到水带的转弯曲线,应为水带长度乘以折减系数
0.8;
Ls——水枪充实水柱长度在平面上的投影长度(m)。

当水枪倾角为45度时,L s =
0.71S k。

式(1)是基本公式,也是应用最广泛的。

在实践中,水带铺设长度Ld只取决于折减系数,水枪充实水柱长度在平面上的投影长度L s由水枪充实水柱Sk 直接决定,而Sk的影响因素诸多:
比如层高,水枪的倾角——充实水柱、层高和水枪倾角之间有着密切的联系。

所以,水枪充实水柱对于消火栓保护半径的确定有着决定意义。

所以下面介绍一下水枪充实水柱的计算。

2.水枪充实水柱(S k)的计算
建筑设计防火规范GB50016-2006第
8.4.3条第七款规定:
水枪的充实水柱Sk经过计算确定,甲乙类厂房、层数超过6层的公共建筑和层数超过4层的厂房(仓库),不应小于10m;高层厂房(仓库)、高架仓库和体积大于25000m3的商店、体育馆、影剧院、会堂、展览建筑,车站、码头、机场建筑等,不应小于13m;其他建筑不宜小于7m。

关于Sk的计算,在条文说明中给出了公式
S k = ( H 1 - H 2 ) / sinα
(2)
式中,H 1——保护建筑物的层高;
H2——水枪的上倾角。

一般可采用45°,若有特殊困难时,可稍大些,考虑到消防队员的安全和扑救效果,最大不应大于60°。

从上可见,S k的确定要兼顾以上两方面(即公式2和规范
8.4.3第七款)。

但是,实际设计中,还有一点须注意,除了上面的公式,建筑设计防火规范第
8.4.1条还对室内消火栓的用水量做出了规定,而消火栓的用水量与水压(充实水柱)有关。

综上,S k的确定要综合考虑三方面的因素:
①建筑设计防火规范GB50016-2006第
8.4.3条第七款的规定;②公式
(2)的计算结果;③满足建筑设计防火规范第
8.4.1条规定的室内消火栓用水量需要的水压。

同时满足以上三个因素,对于计算结果,应选最大值。

3.结论
综合上述,消火栓保护半径的计算,首先应该综合考虑确定充实水柱Sk,然后再根据
(1)式计算保护半径。
