发电机并网操作作业方案

发电机并网操作作业方案

发电机并网操作作业方案批准:审核:编制:日期:年月日发电机并网操作作业方案作业概况及流程操作负责人员值班负责人:值班长:班组长:齐,绝缘靴和绝缘手套,验电器齐全。

应急预案2.1发电机异常处理2.1.1 发电机运行中遇下列情况,应立即解列停机1)发电机冒烟、着火。

2)发电机发生强烈振动。

3)危及人身安全,不停电无法处理。

2.1.2发电机非同期并列现象:1)系统各参数剧烈变化。

2)发电机、变压器发出轰鸣声。

3)发电机静子电压、有无功负荷变化比较大。

处理:1)如果发生非同期并列,很快地电流、电压各参数变化衰减,轰鸣声消失,发电机各参数趋于稳定。

此时可不发电机解列。

但事后应汇报运行部主任、总工程师。

2)如果发电机各参数的变化并不衰减,应立即汇报值长,将发电机与系统解列。

2.1.3发电机运行中发生振荡现象:1) 发电机各参数周期性的变化。

2)系统电流、电压、有无功参数剧烈变化。

3)转子电流、电压参数在正常值附近变化,发电机发出与各参数变化规律相合拍的鸣音。

4)失去同步的机组的参数变化规律与正常机组相反。

处理:1)立即增加各机组的无功负荷,减少振荡机组有功负荷。

2)如果采取上述措施后,机组振荡仍不衰减,超过3分钟,请示值长,将严重过负荷的机组解列。

2.1.4 发电机1TV断线现象:1)预告音响“响”,监控界面上发“发电机电压断线”光子,发变组保护屏A发“TV断线”信号。

2)发电机有功、无功负荷,定子电压指示降低。

3)监控界面上发“励磁调节器通道切换动作”信号发出。

4)定子电流、转子电压、转子电流指示正常。

处理:1)若发电机有、无功负荷及定子电流指示不正常,并伴随TV断线信号时,通知机炉保持锅炉蒸汽压力、流量稳定,维持机组热负荷稳定。

2)检查励磁调节器由A套切至B套。

3)对1TV一、二次回路进行详细检查,若经检查确属1TV回路故障,立即退出发电机保护A柜:程序逆功率、逆功率、过电压、失磁保护,匝间保护、定子基波零序、发电机复压过流、转子两点接地保护。

发电机并网方案

发电机并网方案

发电机并网方案1. 简介发电机并网方案是指将独立发电机连接到电网系统中,实现两者之间的相互衔接和共享电能的方案。

本文将介绍发电机并网的基本原理、常用的发电机并网方案,以及在实际应用中可能遇到的问题和解决方法。

2. 发电机并网的基本原理发电机并网的基本原理是通过控制发电机的电压、频率和功率因数,使其与电网系统保持同步,并实现电能的双向传输。

主要包括以下几个方面:2.1 发电机同步与调节在并网过程中,首先需要将发电机同步到电网系统的频率和电压水平。

通过调节发电机的励磁电流和转速,使其与电网系统保持同步,即频率和相位匹配。

同时,还需要调节发电机的电压,使其与电网系统的电压水平保持一致。

2.2 功率控制与功率因数调节发电机并网时需要控制发电机的输出功率,使其满足电网系统的需求,并与电网系统之间实现有功功率的平衡。

此外,还需要根据电网系统的要求,调节发电机的功率因数,即改变发电机的无功功率输出,以提高系统的功率因数。

2.3 保护与安全在发电机并网过程中,需要对发电机和电网系统进行保护,以防止电网过载、过电压、过频等问题。

在发生故障时,还需要实现快速的断开并网,以避免对发电机和电网系统造成不可逆的损坏。

3. 常用的发电机并网方案目前,常用的发电机并网方案主要包括并联运行、无功补偿以及电网侧控制等方式。

3.1 并联运行并联运行是指将发电机与电网系统直接连接,通过并联运行,实现共享电能。

此方案具有结构简单、成本较低等优点,适用于小型发电机组,并且要求发电机的负荷特性与电网系统的负荷需求相匹配。

3.2 无功补偿无功补偿是通过控制发电机的励磁电流,调节发电机的无功功率输出,以实现对电网系统的功率因数补偿。

通过无功补偿,可以提高系统的功率因数,减少无功功率的流动,提高电网系统的稳定性。

3.3 电网侧控制电网侧控制是通过在电网系统侧设置控制装置,对发电机进行监测和控制。

通过对电网侧控制装置的调节,可以实现对发电机输出功率和功率因数的调整,确保发电机与电网系统之间的匹配和协调。

发电机启动与并网实验报告

发电机启动与并网实验报告

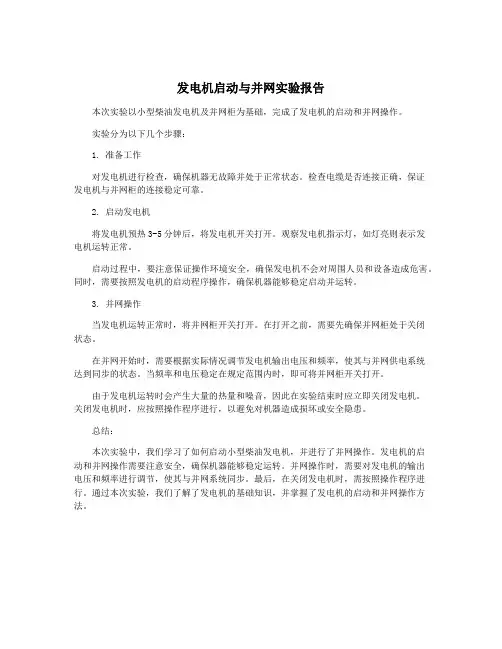

发电机启动与并网实验报告
本次实验以小型柴油发电机及并网柜为基础,完成了发电机的启动和并网操作。

实验分为以下几个步骤:
1. 准备工作
对发电机进行检查,确保机器无故障并处于正常状态。

检查电缆是否连接正确,保证
发电机与并网柜的连接稳定可靠。

2. 启动发电机
将发电机预热3-5分钟后,将发电机开关打开。

观察发电机指示灯,如灯亮则表示发
电机运转正常。

启动过程中,要注意保证操作环境安全,确保发电机不会对周围人员和设备造成危害。

同时,需要按照发电机的启动程序操作,确保机器能够稳定启动并运转。

3. 并网操作
当发电机运转正常时,将并网柜开关打开。

在打开之前,需要先确保并网柜处于关闭
状态。

在并网开始时,需要根据实际情况调节发电机输出电压和频率,使其与并网供电系统
达到同步的状态。

当频率和电压稳定在规定范围内时,即可将并网柜开关打开。

由于发电机运转时会产生大量的热量和噪音,因此在实验结束时应立即关闭发电机。

关闭发电机时,应按照操作程序进行,以避免对机器造成损坏或安全隐患。

总结:
本次实验中,我们学习了如何启动小型柴油发电机,并进行了并网操作。

发电机的启
动和并网操作需要注意安全,确保机器能够稳定运转。

并网操作时,需要对发电机的输出
电压和频率进行调节,使其与并网系统同步。

最后,在关闭发电机时,需按照操作程序进行。

通过本次实验,我们了解了发电机的基础知识,并掌握了发电机的启动和并网操作方法。

发电机并网操作流程

发电机并网操作流程

发电机并网操作流程1.检查发电机运行状态:在发电机并网前,首先需要检查发电机的运行状态,确保其正常工作、设备完好,仪表的读数正常。

2.检查发电机保护装置:发电机保护装置是确保发电机安全运行的重要保障。

在并网前,需要检查发电机保护装置的可靠性,包括差动保护、过流保护、过温保护等功能是否正常。

3.调整发电机电压和频率:发电机并网时,需要调整其输出的电压和频率与公共电网保持一致,一般要求电压的误差小于1%、频率的误差小于0.5%。

可以通过调节发电机的励磁电流和转速来实现电压和频率的精确调整。

4.开启发电机断路器:并网操作开始前,需要将发电机的断路器合上,连接发电机的输出端与公共电网的输入端。

在合闸前需要确保断路器的可靠性,防止电弧、短路等事故的发生。

5.调整发电机的无功功率:发电机并网时,还需要根据公共电网的功率需求,调整发电机输出的无功功率。

可以通过调节励磁电流和励磁电压来实现无功功率的控制。

6.检查并网运行参数:发电机并网后,需要对并网运行参数进行检查,确保发电机与公共电网的电压、频率、功率因数等参数在允许范围内,正常运行。

7.监控发电机运行状态:在发电机并网运行过程中,需要实时监测发电机的运行状态,包括电流、电压、功率因数等参数。

可以使用远程监控系统或人工巡视的方式进行监测。

8.保持发电机稳定运行:发电机并网后,需要保持其稳定运行,防止发生电压波动、频率偏移等问题。

可以通过调节励磁电流、引导水位或燃料供给等方式来控制发电机的负荷。

9.响应公共电网调度指令:在运行中,如果公共电网出现负荷变化或故障等情况,可能需要对发电机进行调整以满足公共电网的需求。

此时,需要及时响应公共电网的调度指令,进行相应的调整。

10.定期进行维护和检修:发电机并网后,需要定期对其进行维护和检修,保证其性能的稳定和可靠。

包括对发电机进行清洁、润滑、绝缘测试、设备检查等操作,并对发电机保护装置进行定期检查和测试。

总结:发电机并网是一项复杂而重要的操作过程,需要严格按照操作规程进行操作,并经过专业人员的监控和调节,确保发电机的安全运行和电能的互通。

发电机并网方案

发电机并网方案

发电机并网方案概述:发电机并网方案是指将独立发电机与公共电网连接,将其生成的电能注入公共电网,以满足大型电网的需求或实现电能的共享。

发电机并网方案具有重要的经济和环保意义,能够提高电力供应的可靠性和稳定性,同时也能够促进可再生能源的利用。

1. 并网技术分类发电机并网方案的技术分类主要包括直流/交流变流器技术和交流直接并网技术。

1.1 直流/交流变流器技术直流/交流变流器技术是发电机并网方案中常用的一种技术。

该技术通过将直流产生的电能转换为交流电,以满足电网的需求。

直流/交流变流器技术具有高效率、调节能力强等优点,适用于中小型发电机的并网。

1.2 交流直接并网技术交流直接并网技术是指将发电机直接与公共电网相连,不经过变流器转换。

该技术适用于大型发电机的并网,能够提高系统的稳定性和可靠性。

2. 发电机并网方案的要素发电机并网方案的实施涉及到许多要素,包括电压、频率、功率因数、电流和电压波动等。

2.1 电压发电机与公共电网并网时,双方的电压需要保持一致。

因此,发电机并网方案需要考虑电压匹配,以确保电能的稳定注入。

2.2 频率发电机并网方案中,发电机和公共电网的频率需要同步。

在并网前,需要对发电机进行频率调整,以满足公共电网的频率要求。

2.3 功率因数发电机并网方案需要考虑功率因数的调节。

发电机的功率因数对电网的稳定性和电能的质量具有重要影响,因此需要通过控制发电机的功率因数,以达到并网要求。

2.4 电流和电压波动发电机并网过程中,电流和电压的波动需要控制在一定范围内,以确保电能的稳定注入。

为了实现这一目标,可以通过控制发电机的稳态和瞬态响应,对电流和电压进行调节。

3. 发电机并网方案的应用领域发电机并网方案适用于许多应用领域,包括风力发电、太阳能发电、水力发电和生物质发电等。

这些可再生能源的利用对能源结构的优化具有重要意义,通过发电机并网方案,可以将这些能源转化为电能并注入公共电网,以满足日益增长的电力需求。

发电机并网操作规程

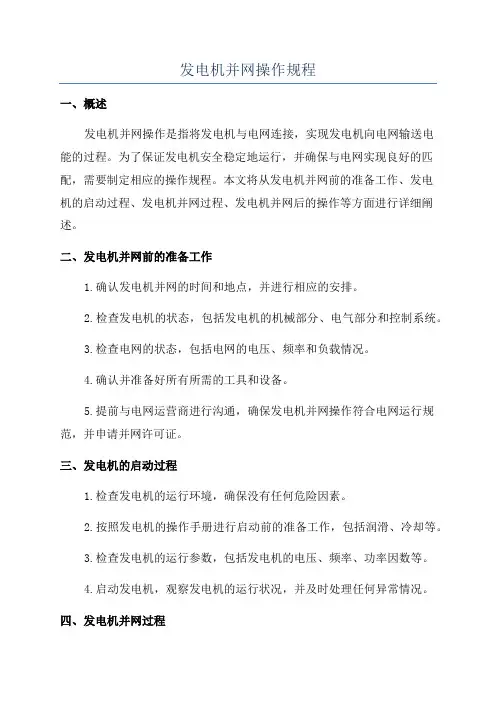

发电机并网操作规程

发电机并网操作规程一、概述发电机并网操作是指将发电机与电网连接,实现发电机向电网输送电能的过程。

为了保证发电机安全稳定地运行,并确保与电网实现良好的匹配,需要制定相应的操作规程。

本文将从发电机并网前的准备工作、发电机的启动过程、发电机并网过程、发电机并网后的操作等方面进行详细阐述。

二、发电机并网前的准备工作1.确认发电机并网的时间和地点,并进行相应的安排。

2.检查发电机的状态,包括发电机的机械部分、电气部分和控制系统。

3.检查电网的状态,包括电网的电压、频率和负载情况。

4.确认并准备好所有所需的工具和设备。

5.提前与电网运营商进行沟通,确保发电机并网操作符合电网运行规范,并申请并网许可证。

三、发电机的启动过程1.检查发电机的运行环境,确保没有任何危险因素。

2.按照发电机的操作手册进行启动前的准备工作,包括润滑、冷却等。

3.检查发电机的运行参数,包括发电机的电压、频率、功率因数等。

4.启动发电机,观察发电机的运行状况,并及时处理任何异常情况。

四、发电机并网过程1.确保发电机和电网之间的连接正确可靠,包括电缆的连接、接地的连接等。

2.确认发电机的运行参数与电网的要求相匹配,包括电压、频率、功率因数等。

3.发电机开始运行后,逐步增加发电机的负载,确保发电机能够稳定地向电网输送电能。

4.监测发电机和电网的运行状态,包括电压、频率、功率因数的变化情况。

5.及时处理任何发电机或电网的异常情况,包括过载、短路等。

五、发电机并网后的操作1.确保发电机和电网的运行状态稳定,包括电压、频率、功率因数等。

2.定期检查发电机和电网的运行参数,确保符合电网运行规范。

3.定期对发电机进行维护和保养,包括清洁、润滑、检修等。

4.及时处理发电机或电网的任何异常情况,并记录和报告相关部门。

5.定期与电网运营商进行沟通和协调,及时了解电网运行情况,并遵守相关的规定和要求。

六、安全注意事项1.在进行发电机并网操作前,应对发电机和电网进行彻底的检查和测试,确保安全可靠。

柴油发电机组并网方案

柴油发电机组并网方案

柴油发电机组并网方案1. 引言柴油发电机组是一种常见的备用电源设备,主要用于供电不稳定或没有电网覆盖的地区。

然而,随着能源利用效率的提高和环境保护意识的增强,越来越多的人开始探索柴油发电机组与电网的并网方案,以实现能源的高效利用和减少对环境的影响。

本文将介绍柴油发电机组并网方案的原理、关键技术和应用场景,以供读者参考。

2. 柴油发电机组与电网的并网原理柴油发电机组与电网的并网是指将柴油发电机组输出的电能与电网相连接,并实现双向能量交换的过程。

其主要原理如下:•同步并联:柴油发电机组的输出电压、频率和相位需要与电网保持一致,才能实现并网。

因此,在并网过程中,需要通过控制柴油发电机组的调速系统和电压调整系统,使其与电网保持同步运行。

•功率调整:柴油发电机组与电网并网后,根据电网的负荷需求调整出力。

通过控制柴油发电机组的燃油供给系统和发电机的励磁系统,可以实现对柴油发电机组的功率调整。

•保护机制:柴油发电机组与电网并网时,需要具备一定的保护机制,以应对电网故障或柴油发电机组故障。

常见的保护机制包括过电压、欠电压、过频率、欠频率等保护。

3. 柴油发电机组并网方案的关键技术为了实现柴油发电机组与电网的高效并网,需要掌握以下关键技术:•自动同步技术:自动同步技术是保证柴油发电机组与电网同步并网的关键技术之一。

通过自动同步装置,可以实现柴油发电机组与电网的快速、准确的同步。

•功率调整技术:柴油发电机组与电网并网后,需要根据电网负荷的变化调整功率输出。

功率调整技术可以根据电网的需求及时响应并调整柴油发电机组的出力。

•保护装置技术:柴油发电机组与电网并网时,需要具备相应的保护装置,以保证并网过程的安全。

常见的保护装置包括过电压保护、欠电压保护、过频保护、欠频保护等。

•通信技术:柴油发电机组与电网的并网需要实现双向能量交换和信息交互,通信技术在其中起到关键作用。

常见的通信技术包括以太网、Modbus通信协议等。

4. 柴油发电机组并网方案的应用场景柴油发电机组并网方案在以下场景中得到了广泛应用:•微电网系统:柴油发电机组与电网的并网方案可以用于微电网系统中,通过柴油发电机组的并网,实现电网负荷的平衡,提高电网的稳定性和可靠性。

发电机日常维护启动并网及关机流程

发电机日常维护启动并网及关机流程

发电机日常维护启动并网及关机流程(一)日常维护1、室内气温过低时,开启电加热器,对机器进行预热。

2、检查机体及周围有无妨碍运转的杂物,如有应及时清走。

3、检查曲轴箱油位、燃油箱油位、散热器水位。

如油位水位低于规定值,应补充至正常位置。

4、检查燃油供油阀和冷却水截止阀是否处于开通位置。

5、检查起动电动的蓄电池组电压是否正常。

6、检验配电屏的按钮,观察各报警信息。

7、检查配电屏应急开关是否置于分闸位置,供电空开位置是否在断电位置。

8、检查进风和排风通道是否通道。

(二)供电故障时启动1、按动发动机的起动按钮,使其启动运转。

如第一次起动失败,可按下配电屏上相应的复位按钮,待其警报消除、机组回复正常状态方可进行第二次启动。

启动后,机器运转声音正常,显示屏各项指标正常,启动成功。

2、待发电机的油温、水温、油压达到正常值,运转正常。

发电机的输出电压和频率的数值与要求的数值相一致。

把待并车发电机配电箱右侧的空开向上推到开的位置。

3、观察显示屏状态是否正常。

4、到4楼机房查看配电柜中ATS的模式开关是否在手动位置,如在自动模式请切换到手动模式(因ATS在自动模式时如市电故障时缺相引起的就会出现自动切换失效现象)然后手动把ATS开关手柄用力搬到备电状态。

5、检查UPS是否正常运行在充电状态。

显示充电中并无告警表示供电正常。

发电机供电时每半小时检查一次机组和UPS运行状态。

(三)市电恢复1、确认市电恢复正常后将ATS开关切换到主电位置,然后观察UPS状态,显示无告警,并联系动力网管人员确认市电恢复正常。

2、关断发电机配电箱右侧空开,按下发电机关机按钮,显示屏显示正在降温,等待几分钟后发电机自动关机,及时检查并记录关机后发电机机油,燃油,水箱等状态。

发电机首次并网及调试方案

发电机首次并网及调试方案

XXXXXXX有限公司X×XXMW发电机首次启动及核相并网方案编制:审核:批准:2013年 10月15日目录1 目的 (1)2 执行标准 (1)3 系统设备简介 (1)4 调试内容及验评标准 (2)5 组织分工 (3)6 使用仪器设备 (3)7 整套启动应具备的条件 (4)8 整套启动试验 (5)8.1 发电机短路试验 (6)8.2 发电机空载升压试验 (6)9 励磁系统动态试验 (7)10 高压定相检查 (7)11 手动自动假同期并网试验 (8)12 发电机同期并网 (9)13 机组带负荷运行调试 (9)14 机组72小时整套带负荷电气试运 (9)15 试验及试运行记录 (10)16 安全注意事项 (10)1、目的机组启动调试是火电工程的最后一道工序,为了规范整套调试项目和程序,使启动调试工作有计划、有秩序地顺利进行,提高调试质量,确保机组安全、可靠地投入生产,特制定本方案。

本方案仅作为电气整套启动调试原则步骤。

2 、执行标准2.1、《火力发电厂基本建设工程启动及竣工验收规程(1996年版)及相关规程》。

2.2、《火电工程调整试运质量检验及评定标准(1996年版)》。

2.3、《火电机组达标投产考核标准(2000年版)及其相关规定》。

2.4、《电气装置安装工程电气设备交接试验标准》(GB50150-91)。

2.5、《继电保护及电网安全自动装置检验条例》。

2.6、《电力建设安全工作规程(火力发电厂部分)》。

2.7、国家及行业有关技术规范、标准。

2.8、设计、制造技术文件、资料。

2.9、相关的合同文件。

2.10、调试大纲。

3、系统设备简介本期工程#1发电机组系统主接线采用发电机直接并入站用10kV母线,经10kV联络开关并入电网。

主要设备选型如下:3.1发电机3.2励磁变压器3.3励磁调整装置3.4高压开关柜4、调试内容及验评标准4.2、动态调试内容5、组织分工5.1、整套启动试验应在整套试运小组的统一指挥下进行,各有关单位分工明确,职责清楚,并以密切合作、顾全大局的精神完成整套启动的试验工作。

发电机启动并网方案

发电机启动并网方案

发电机启动并网方案金华乌拉环保能源有限公司天然气锅炉辅助供热技改项目发电机启动并网方案制定:审核:批准:江苏华能建设工程集团有限公司二O一七年四月目录一、编制目的二、编制依据三、发电机参数四、启动前的准备工作五、发电机启动试运前的方法1、不同转速下发电机转子的交流阻抗及功率损耗试验2、励磁系统空载特性试验3、发电机空载特性试验及二次电压回路检查4、电压自动调节装置特性测量5、测量发电机电压及发电机相序6、发电机一次核相及假同期操作7、发电机测试二次电流回路相位及差动回路两侧电流的方向8、测量发电机转子的轴电压9、电压自动调节励磁装置试验六、其它一、编制目的为加强本项目汽轮发电机组调试工作管理,明确发电机系统调试的任务和各方职责,规范调试项目和程序,使调试工作有组织,有计划,有次序地进行,全面提高调试质量,确保机组安全、可靠、经济、文明地投入生产,特制定本方案。

本方案在实施过程中的修改、调整,届时由启动验收委员会的总指挥决定。

二、编制依据1、《火力发电厂基本建设工程启动及竣工验收规程》2、《火电工程启动调试工作规定》3、《火电施工质量检验及评定标准》4、《火电建设施工及验收技术规范》5、《电气装置安装工程电气设备交接试验标准》6、《电力设备预防性试验规程》7、《继电器检验规程》8、《电气指示仪表检验规程》9、《电力系统自动装置检验条列》10、有关行业和厂家的技术标准11、设计单位和厂家提供的有关图纸资料三、发电机的主要技术数据1、发电机数据型号Q F—6—2功率6M W电压6300V电流688A功率因数0.8相数3频率50H Z极数2。

柴油发电机组自动并机并网系统方案精

柴油发电机组自动并机并网系统方案精

柴油发电机组自动并机并网系统方案精东莞XX公司柴油发电机组自动并机并网系统方案发电机充电器、发电机控制器、发电机调压板(电压调节器、数字AVR、电子调速器等发电机配件厂家柴油发电机组自动并机并网系统方案一、环境条件与系统参数1.极限最高温度:70摄氏度IEC60062.极限最低温度:-25摄氏度IECXXX相对湿度:25摄氏度时95%4.海拔高度:2000米内5.抗震能力:地震烈度8度6.输入电压:40VAC-600VAC7.输入电流:5A8.最大输入电流:4倍额定电流长期20倍额定电流0秒9.编程继电器:8A250V10.工作电源:8-36VDC25W测量精确度:1.0IEC60682.防护等级:面板IP52整体IP20IEN609、功能描述1.并机系统概述并机系统用于柴油发电机组的自动化并联和并网运行,配合主控柜可实现无人值守运行方式,满足自动启动、自动并联和并网输出的功能,总共4台0KV800KW发电机组独立运行或者并联于气机母排运行。

主控制柜可延伸监测和控制范围,包括自动加油系统工作状态、液位、故障信号、进排风系统、远置冷却系统、断路器状态、断路器告警,具有第3方通信接口,提供Modbus通信协议或者TCP通信,远距离传输采用光纤通信模组。

本方案为独立电站设计,无电网电压情况下,可根据主发电机运行情况、电力参数等外部因素来调整发电机组的运行状态,当紧急情况或需要发电机组运行时并机系统自动投入运行,可实现系统内任意台或者多台发电机组并网使用,主控柜实现并联系统集中监测和运行逻辑处理,共同完成自动投入,自动负载均分,自动撤出,支持加载斜坡和卸载斜坡功能,和自动冷却停止的控制,系统时间和定时器时间可根据使用情况和项目要求随意设定。

如原理图所示,发电机组运行于独立的母排,通过两端的母联开关与号、2号气机母排连接,当所有气机都停止运行后,发电机组做孤岛运行,独立为母排供电;当任意一台气机投入运行,并网系统自动判断并网运行,母排上的0KV发电机组,可同时或者部分并联于母排上运行,共同分担母线的负荷;目前提供4台机组,预留台发电机组接口,包括并机柜控制回路、主控柜连接回路、高压开关柜控制及母排回路。

可再生能源发电站并网启动调试方案

可再生能源发电站并网启动调试方案

可再生能源发电站并网启动调试方案一、背景随着全球对能源需求的增加和环境保护要求的提高,可再生能源发电站的建设和并网连接越来越受到关注。

为了确保可再生能源发电站的顺利并网运行,需要制定一套完整的启动调试方案。

二、方案概述本方案旨在确保可再生能源发电站的各项设备能够正常运行并与电网进行连接。

方案包括以下几个关键步骤:1. 设备检测和调试:对发电机、逆变器、变压器等核心设备进行检测和调试,确保其正常运行和互联互通。

2. 电网连接:将发电站与电网互联,并进行安全性检查和调试,确保连接的稳定性和可靠性。

3. 运行模式设置:根据发电站的实际情况和运行需求,设置适当的运行模式,包括并网运行、独立运行等。

4. 监控系统搭建:建立完善的监控系统,监测发电站各项指标,并实时反馈运行情况和异常信息。

5. 并网调试:对发电站进行并网调试,确保其能够与电网进行有效的能量交互。

三、具体步骤1. 设备检测和调试- 检查发电机的输出电压和频率,调整到符合要求的范围。

- 对逆变器进行参数设置和功能测试,确保其能够将直流电转换为交流电。

- 检查变压器的连接和绝缘性能,确保其能够实现电网连接。

2. 电网连接- 进行电网连接前的必要安全检查,包括绝缘测试、对地测试等。

- 进行电网连接试验,确保连接的稳定性和可靠性。

- 对电网连接进行监测,及时处理电网异常情况。

3. 运行模式设置- 根据发电站的实际情况和运行需求,设置适当的运行模式。

- 对运行模式进行测试和调整,确保其能够满足发电站的运行要求。

4. 监控系统搭建- 建立发电站的监控系统,包括数据采集、数据存储、报警与故障诊断等功能。

- 对监控系统进行测试和调试,确保其能够准确地监测和反馈发电站的运行情况。

5. 并网调试- 对发电站进行并网调试,检查电能计量和功率因数的准确性。

- 监测并记录发电站的输出功率、电压、电流等参数。

- 发现问题及时进行整改和维修,确保发电站的并网稳定运行。

四、方案实施1. 选派专业的调试人员:确保调试人员具备丰富的经验和专业的技术知识。

发电机发电并网步骤(精)

发电机发电并网步骤(精)

广西来宾东糖纸业有限公司发电机发电并网步骤及方式方式一,就地自动同期并网EDH采的“同期投入/切除”信号为发电机指挥信号屏上的“准备并网”信号,为长闭信号,由气机控制台了消除。

发电机在点火给定励磁之后,并网步骤如下:1、保证10.5KV II段母线有电压,即要保证AH41、AH16开关在合位,手车位置在工作位置;AH20开关在合位,AH20、AH21柜手车在工作位置。

AH31柜开关在分位,手车处于工作位置。

2、向EDH发出准备并网“同期投入”请求,此时发电机信号柜上“准备并网信号指示灯”应点亮。

3、EDH收到请求后,在确定所有工作准备好之后,发出“可以并网”信号,此时主控楼同期屏上“可以并网信号灯”应该点亮。

4、此时将同期屏上“远方就地把手”打到就地位置,“合闸方式选择把手”打到自动位置。

然后按下“1#发电机同期请求按钮”,此时同期屏上运行侧电压表、频率表,待并侧电压表、频率表应有显示。

此时应该观察仪表显示然后转换屏上的“1#发电机跳压把手”、“1#发电机调速把手”使仪表显示尽量相同,然后测量手动测量运行、系统两侧电压大小,相位,频率(就是合相。

方法是:用万用表测量KA102的5和7(即A相电压,KA102的6和8(即B相电压,正常万用表显示应为0。

5、待仪表显示得值相差不大后,并确认运行侧与待并侧的电压满足并网三要素之后,按下同期屏上“就地自动执行按钮”,启动主控楼同期屏同期程序,NAS-965同期装置运行并自主根据系统侧与运行侧电压、频率比较来进行调节,发出合闸脉冲,合闸成功后完成并网,完成之后同期装置及屏柜仪表会自动停电,请现场执行人员检查并确认。

方式二,就地无压并网,此种并网方式是在发电机不运行的情况下完成并网的。

EDH采的“同期投入/切除”信号为发电机指挥信号屏上的“准备并网”信号,为长闭信号,由气机控制台了消除。

发电机在点火给定励磁之后,并网步骤如下:1、保证10.5KV II段母线有电压,即要保证AH41、AH16开关在合位,手车位置在工作位置;AH20开关在合位,AH20、AH21柜手车在工作位置。

柴油发电机组自动并机并网系统方案

柴油发电机组自动并机并网系统方案

柴油发电机组自动并机并网系统方案摘要:柴油发电机组自动并机并网所具备的条件是相序与电网相序相同、频率与电网频率相同、电压与电网电压相同,到发电机启动运行时,打开同期指示灯或同期表调校电压和频率与电网及相近,当在变暗的瞬间,可迅速合闸从而安全的成功变电。

柴油发电机并网之后,有效的提供了供电可靠性,多台发电机组可以基本免除单击发生故障或定期检修时所引起的停电事故,提高供电的经济性和有效性,就此作出探讨是有必要的。

关键词:柴油发电机组;自动并机并网;系统方案引言:发电变机组投入并列运行的整个过程叫做并列。

将一台发电机组先运行起来,把电压送至母线上,而另一台发电机组启动后,与前一台发电机组并列,应在合闸瞬间,发电机组不应出现有害的冲击电流,转轴不受到突然的冲击。

合闸后,转子应能很快的被拉入同步。

(即转子转速等于额定转速)。

一、柴油发电机组自动并机并网的环境条件与系统参数(一)极限最高及最低温度柴油发电机组自动并机并网的极限最高及最低温度分别为70℃和-25℃,其依据代码分别为IEC60060-2-1、IEC60068-2-2。

1.基本环境参数柴油发电机组自动并机并网相对湿度为25摄氏度时小于等于95%湿度,这一湿度比例是为了能够在更加合适的温度环境下,使柴油发电机组的使用更加稳定。

柴油发电机组自动并机并网的海拔高度一般为2千米内,本身的使用在此参数之内并不会产生大的波动,其抗震能力为地震烈度8度以内。

(三)基本工作参数柴油发电机组整体输入电压为40VAC-600VAC,同步的输入电流小于5A,倍额定电流长期20倍额定电流10秒,编程继电器参数为8A250V,工作电源参数为8-36VDC25W。

柴油发电机组的测量精确度为1.0IEC60688,同步的防护等级为面板IP52,整体IP20IEC/ene60529。

1.柴油发电机组自动并机并网的必要性1.柴油发电机组自动并机并网的必要性三项同步发电机是比较常用的交流发电机柴油发电机组的使用也是比较广泛的,单一的发电机对电网供应有一定的缺点,由于单一发动机没有办法保证供电质量及电压和频率的稳定性差,而发生故障可能就需要立刻停机,导致可靠性差,无法实现供电灵活性和经济性。

发电机首次并网及调试方案

发电机首次并网及调试方案

发电机首次并网及调试方案一、引言发电机在工程项目中扮演着重要的角色,它是将机械能转化为电能的设备。

在发电机首次并网及调试时,需要特别注意安全问题。

本文将介绍发电机首次并网及调试的方案。

二、发电机首次并网前的准备工作1.检查设备:首先需要检查发电机的各个部件是否完好,没有磨损、裂纹或其他损坏。

还需要检查发电机的电缆、接头和连接器是否紧固。

2.接地:确保发电机有良好的接地系统,以保证人身安全。

三、发电机首次并网流程1.布置工作区域:将发电机放置在安全的位置,与电网连接的电缆需经过安全的通道敷设。

2.连接电缆:将发电机的电缆连接到电网接入点,确保连接牢固可靠。

3.检查电缆连接:确认电缆的接头和连接器是否紧固,没有脱落或松动。

4.发电机预运行:在接通电源之前,先通过启动按钮将发电机先行预运行一段时间,以确保设备正常工作。

5.并网操作:根据电网运营公司的指示,正确操作发电机的开关和调节器进行并网。

6.监控数据:在并网后,监控发电机的运行参数,包括电流、电压、频率等,确保数据正常稳定。

7.系统调整:根据实际情况,对发电机的参数进行调整,使其稳定运行。

四、发电机首次并网调试注意事项1.安全问题:并网操作需要格外注意安全,操作人员需要穿戴好防护设备,并严格遵循操作规程。

2.数据监测:并网后需要实时监测发电机的运行参数,及时发现问题并进行调整。

3.运行稳定:首次并网后,需要观察发电机的运行情况,调整相关参数,使其运行稳定。

4.故障排除:如果发现任何故障或异常情况,应立即停机检查,找出问题所在,并及时修复。

五、发电机首次并网示例方案以工程项目的1000KW柴油发电机为例,方案如下:1.检查设备:检查发电机的发动机、发电机组件以及配备的电缆和接头。

2.接地安排:为发电机配置良好的接地系统。

4.布置工作区域:将发电机放置在安全的位置,并清扫好周围区域。

5.连接电缆:将发电机的电缆连接到电网接入点。

6.检查连接:验证电缆连接情况,确保连接牢固可靠。

电气启动调试及并网方案

电气启动调试及并网方案

新会双水发电厂2×150MW技改工程#5机组电气启动调试及并网方案一、工程概述新会双水发电厂#5机容量为150MW,空气冷却方式,由济南发电设备厂生产。

该机组的励磁为自并励静止励磁方式,采用擎天电气控制有限公司研制生产的FJL—5型自并励励磁系统。

发变组保护装置采用南瑞自动化研究所生产的RCS —900系列微机型保护装置。

电气启动调试由广东火电工程总公司承担。

试验工作由广东火电工程总公司调试所统一指挥,各参建单位密切合作,确保启动试验能够安全顺利进行。

双水电厂的一次主接线如附图所示。

二、启动组织机构1.启动委员会名单见附表。

2.成立受令于启动委员会的试运指挥组负责本次启动调试工作。

3.整体启动调试由广东火电工程总公司调试所负责。

4.由电厂运行人员根据本方案编写操作票,经审定后执行,安装单位和调试单位派人监护。

5.试验中所需的短路线及其装、拆工作等临时性施工由安装单位负责完成。

6.所有操作与试验工作都必须严格按照《电业安全工作规程》执行,当发生危及运行中系统安全的事故时,由有关运行人员按《电气运行规程》紧急处理。

三、试验目的通过启动试验考核该发电机及电气系统一、二次设备的性能及质量,及时发现并排除缺陷,使机组能够安全顺利地投入运行。

通过试验掌握发电机励磁系统等有关设备的技术资料,为以后发电机组的运行和维护提供必需的条件。

四、试验依据1.《火力发电厂基本建设建设启动及竣工验收规程(1996年版)》;2.《火电工程启动调试工作规定》1996.5;3.《电力建设工程调试定额》2002;4.《火电工程调整试运质量检验及评定标准》1996年版;5.《电业安全工作规程》(发电厂和变电所电气部分)。

五、计划启动日期本启动调试日期由启委会定,并另行公布。

六、启动调试设备范围6.#5发电机、#5主变、#5厂高变及励磁变。

7.#5发电机805及8050刀闸。

8.#5主变变中105开关及1051、1052、1054刀闸。

发电机的并网原理说明书

发电机的并网原理说明书

发电机的并网原理说明书一、前言本说明书旨在详细介绍发电机的并网原理,帮助用户了解并使用发电机的并网功能。

请用户在使用前仔细阅读本说明书内的内容。

二、发电机的概述发电机是将机械能转化为电能的设备,广泛应用于不同领域的电力供应和电力备用系统中。

发电机的并网功能使其能够与电力网络相连接,为网络供电或从网络获取电力。

三、发电机的并网原理1. 并网连接发电机的并网连接是通过与电力网络进行物理和电气连接实现的。

一般情况下,发电机的输出通过变压器提高电压,然后再通过断路器和接触器与电力网络的母线连接。

2. 同步运行为了实现与电力网络的并网,发电机必须与网络保持同步运行。

这意味着发电机的频率、相位和电压等参数必须与电力网络保持一致。

在并网过程中,发电机的频率、相位和电压会与电力网络进行自动调整,直到同步运行。

3. 电力调节在发电机与电力网络并网过程中,发电机需要根据电力网络的负荷需求进行电力调节。

当电力网络的负荷增加时,发电机会增加输出电功率;当电力网络的负荷减少时,发电机会减少输出电功率。

4. 保护功能发电机在并网过程中需要具备一定的保护功能,以确保安全稳定地运行。

常见的保护功能包括过流保护、过电压保护和电压失控保护等。

这些保护功能能够及时检测并处理可能出现的异常情况,保护发电机和电力网络的安全运行。

四、发电机的并网操作步骤1. 准备工作在进行发电机的并网操作前,首先需要确保发电机和电力网络的连接正确可靠,各电气设备处于正常工作状态。

同时,还要检查保护装置是否正常运行,以保证操作的安全可靠。

2. 连接发电机将发电机的输出通过变压器提高电压,然后通过断路器和接触器与电力网络的母线连接。

确保连接稳固并符合电力网络的连接要求。

3. 同步运行启动发电机,并逐步增加其转速,直至与电力网络同步运行。

在同步运行过程中,需要监测和调节发电机的频率、相位和电压等参数,以保持与电力网络的一致。

4. 发电机并网完成当发电机与电力网络完成同步运行后,即可视为发电机成功并网。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

发电机启动并网方案(总6页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面,使用请直接删除
金华乌拉环保能源有限公司
天然气锅炉辅助供热技改项目
发电机启动并网方案
制定:
审核:
批准:
江苏华能建设工程集团有限公司
二O一七年四月
目录
一、编制目的
二、编制依据
三、发电机参数
四、启动前的准备工作
五、发电机启动试运前的方法
1、不同转速下发电机转子的交流阻抗及功率损耗试验
2、励磁系统空载特性试验
3、发电机空载特性试验及二次电压回路检查
4、电压自动调节装置特性测量
5、测量发电机电压及发电机相序
6、发电机一次核相及假同期操作
7、发电机测试二次电流回路相位及差动回路两侧电流的方向
8、测量发电机转子的轴电压
9、电压自动调节励磁装置试验
六、其他
一、编制目的
为加强本项目汽轮发电机组调试工作管理,明确发电机系统调试的任务和各方职责,规范调试项目和程序,使调试工作有组织,有计划,有次序地进行,全面提高调试质量,确保机组安全、可靠、经济、文明地投入生产,特制定本方案。

本方案在实施过程中的修改、调整,届时由启动验收委员会的总指挥决定。

二、编制依据
1、《火力发电厂基本建设工程启动及竣工验收规程》
2、《火电工程启动调试工作规定》
3、《火电施工质量检验及评定标准》
4、《火电建设施工及验收技术规范》
5、《电气装置安装工程电气设备交接试验标准》
6、《电力设备预防性试验规程》
7、《继电器检验规程》
8、《电气指示仪表检验规程》
9、《电力系统自动装置检验条列》
10、有关行业和厂家的技术标准
11、设计单位和厂家提供的有关图纸资料
三、发电机的主要技术数据
1、发电机数据
型号Q F—6—2功率6M W
电压6300V电流688A
功率因数0.8相数3
频率50H Z极数2
转速3000r/m i n接法Y
绝缘等级F/B出厂日期2017-1
厂家山东济南发电厂设备有限公司
四、启动前的准备工作
1、发电机系统一、二次设备的安装、调试工作已全部结束,符合规程、规范要求具备的启动条件。

2、本次启动试验有关的所有设备命名、编号齐全,带电设备有明显的标志、设好警戒栏,励磁小室、P T、配电室门上加锁。

3、试运现场已全部清理干净,脚手架已全部拆除,道路畅通、电缆孔洞已堵好,防火阻燃已验收,电缆沟盖板已盖好,保证运行安全。

4、继电保护装置已按定值通知单的要求整定完毕,且具备投运条件。

5、消防设施完好,具备使用条件。

6、电气与汽机的联系信号试验完毕,结果正确。

7、电气与汽机的联锁保护经过试验正确无误。

8、电气各回路传动试验完毕,符合设计要求。

9、启动试验所有区域无人工作、无工作票。

10、参加启动试验工作的全体人员,在启动前应认真阅读本措施,明确职责。

11、试验人员应准备好有关图纸、资料和试验记录表格以备查用。

12、为了防止误送电、误升压,断开发电机主开关,隔离刀闸应在“断开”位置,没有得到操作命令,任何人不得进行操作。

13、测量发电机一次系统的绝缘电阻及吸收比,应符合要求。

14、测量励磁回路所连接设备的绝缘电阻,不应低于
0.5MΩ。

15、确认电流二次回路无开路,电压二次回路无短路。

16、投入发电机P T一、二次保险,检查发电机所有保护
回路,控制回路电源均应完好,规格符合设计要求,并配备足够备品。

17、准备好启动试验所需表计,接至相应回路,放置在
发电机控制屏前。

五、发电机启动试验的方法
1、不同转速下发电机转子的交流阻抗及功率损耗,本试验的目的是检查转子绕组,在升速过程中有无不稳定的匝间短路现象,并向厂方提供转子绕组交流阻抗的原始数据。

(1)拆下励磁大线,对转子绕组加交流电压,并同时读取电压、电流、功率值。

(2)施加的交流电压峰值不能超过满载励磁电压,本试验电压采用交流50V。

(3)试验电压应采用线电压,分别在500转、1000转、2500转、3000转及超速后测量。

2、励磁系统空载特性试验。

杭发厂负责,我方配合。

3、发电机空载特性试验及二次电压回路检查。

(1)合上灭磁开关手动调节励磁将发电机电压慢慢升至0.3倍额定电压下,检查各带电处的情况是否正常,母线和设备有无放电声音和异常现象,二次回路有无异味,同时在每组电压互感器的二次侧测量三相电压,应对称,再升至0.5倍额定电压时停下,检查各处情况正常后,再在各端子排处检查电压回路的各相电压并记录。

然后升至额定电压,并对各带电设备,再进行一次检查。

(2)发电机开路状态下的灭磁时间常数,测量发电机的残压,其目的是,检查灭磁开关的性能及灭磁回路是否正常,残压的数据。

A、合上灭磁开关,将发电机电压升至额定值,零时电压继电器整定在37V。

B、用外加刀闸跳灭磁开关同时接通电秒表启动计时,当二次电压降至37V时,电秒表停止,此时读取的时间为灭磁时间常数。

C、利用二次测量发电机残压。

4、电压自动调节装置特性测量。

杭发厂负责,我方配合。

5、测量发电机电压及发电机相序。

(1)合上灭磁开关,将发电机电压升至额定值。

(2)利用相序表,测量发电机二次相序,应为顺相序。

6、发电机一次核相及假同期操作。

(1)接项目(5)发电机电压保持额定值。

(2)6K V室用核相棒进行一次核相。

(3)主控室内把发电机同期开关投入,同期闭锁开关投入,中央同期开关置于精同期位置。

(4)6K V室与主控室同时看表及同步检查继电器。

(5)当6K V室的表指示在“0”位时,主控室内的同期表应指示在同步点,此时同步检查继电器应闭合,反之相反,如A、B、C三相一致,则认为发电机相位与系统相位一致。

(6)由操作人员对新机进行第一次并列,故先进假同期,以熟悉设备特点检查发电机6K V柜内小车开关,在试验位置,送上二次回路交直流电源,把中央同期开关置于细同期位置,当同期表指针每转一周的时间为8S时,在同步点的越前位置处,用同期合闸合闸按扭进行合闸操作,使断路器主触点合上的时候,正在同期表的同期点。

(7)以上试验合格后,摇进发电机断路器小车到工作位置,送上二次回路的交直流电源,就可以并网操作。

7、发电机测试二次电流回路相位及差动回路两侧电流的方向。

(1)用相位相角表测量差动回路各相两组电流相位应是大小相等,方向相反。

8、测量发电机转子的轴电压,目的是检查4#轴承座的绝缘,待发电机带满负荷后测量轴电压,先测转子轴两端的电压
U1,而后将轴两端的油膜短路后,测量4#轴承座与发电机台板之间的电压U2,若U1≈U2说明轴座绝缘良好,U1>U2且超过10%,说明轴承绝缘良好,测量时采用数字万用表交流电压档。

9、电压自动调节励磁装置试验。

由励磁柜厂家负责,我方配合。

六、其他
1、并网点:发电机6K V开关。

2、运行方式:配电房6K V段母线。

3、综合自动化保护装置由制造厂负责调试,我方配合。

4、自动准同期装置由制造厂负责调试,我方配合。
