涡街与涡轮流量计区别
仪器仪表精品资料:涡街流量计
![仪器仪表精品资料:涡街流量计](https://img.taocdn.com/s3/m/6258b3b2524de518964b7dd6.png)
涡街流量计1概述在特定的流动条件下,一部分流体动能转化为流体振动,其振动频率与流速(流量)有确定的比例关系,依据这种原理工作的流量计称为流体振动流量计。
目前流体振动流量计有三类:涡街流量计、旋进(旋涡进动)流量计和射流流量计。
流体振动流量计具有以下一些特点:1)输出为脉冲频率,其频率与被测流体的实际体积流量成正比,它不受流体组分、密度、压力、温度的影响;2)测量范围宽,一般范围度可达10:1以上;3)精确度为中上水平;4)无可动部件,可靠性高;5)结构简单牢固,安装方便,维护费较低;6)应用范围广泛,可适用液体、气体和蒸气。
本文仅介绍涡街流量汁(以下简称VSF或流量计)。
VSF是在流体中安放一根(或多根)非流线型阻流体(bluff body),流体在阻流体两侧交替地分离释放出两串规则的旋涡,在一定的流量范围内旋涡分离频率正比于管道内的平均流速,通过采用各种形式的检测元件测出旋涡频率就可以推算出流体的流量。
1早在1878年斯特劳哈尔(Strouhal)就发表了关于流体振动频率与流速关系的文章,斯特劳哈尔数就是表示旋涡频率与阻流体特征尺寸,流速关系的相似准则。
人们早期对涡街的研究主要是防灾的目的,如锅炉及换热器钢管固有频率与流体涡街频率合拍将产生共振而破坏设备。
涡街流体振动现象用于测量研究始于20世纪50年代,如风速计和船速计等。
60年代末开始研制封闭管道流量计--涡街流量计,诞生了热丝检测法及热敏检测法VSF。
70、80年代涡街流量计发展异常迅速,开发出众多类型阻流体及检测法的涡街流量计,并大量生产投放市场,像这样在短短几年时间内就达到从实验室样机到批量生产过程的流量计还绝无仅有。
我国VSF的生产亦有飞速发展,全国生产厂达数十家,这种生产热潮国外亦未曾有过。
应该看到,VSF尚属发展中的流量计,无论其理论基础或实践经验尚较差。
至今最基本的流量方程经常引用卡曼涡街理论,而此理论及其一些定量关系是卡曼在气体风洞(均匀流场)中实验得出的,它与封闭管道中具有三维不均匀流场其旋涡分离的规律是不一样的。
流量计型号
![流量计型号](https://img.taocdn.com/s3/m/065a1e29cbaedd3383c4bb4cf7ec4afe05a1b179.png)
流量计型号在现代工业生产中,流量计是一种至关重要的仪器设备,用来精确测量流体在管道中的流动速度和量。
不同型号的流量计在工业生产中扮演着不同的角色,满足着各种需求。
本文将对流量计型号进行介绍,希望能够帮助大家更好地了解这些仪器设备。
型号一:涡街流量计涡街流量计是一种常见的流量计型号,它通过涡轮受流体冲击而产生旋涡,根据旋涡频率与流速的线性关系来测量流体速度。
涡街流量计广泛应用于液体和气体的测量,具有测量范围广、精度高、可靠性强的特点。
它适用于高温、高压、腐蚀、粘稠等恶劣工况下的流量测量。
型号二:超声波流量计超声波流量计利用超声波在流体中传播的速度与流速的相关关系来测量流量。
它无需接触流体,不会造成流阻和压力损失,适用于各种流体的测量,特别是污水、腐蚀液体等特殊介质的测量。
超声波流量计具有测量范围广、响应速度快、维护简便等优点,被广泛应用于水处理、化工、石油等领域。
型号三:磁性涡街流量计磁性涡街流量计结合了涡街流量计和磁性感应技术的优势,通过检测涡街频率和流速的关系来测量流量,并且利用磁性感应原理实现非接触测量。
磁性涡街流量计适用于高粘度、污水、液态固体悬浮物含量高的介质测量,具有测量稳定、抗干扰能力强的特点。
型号四:涡轮流量计涡轮流量计是一种利用涡轮叶片在流体中转动产生的脉动信号来测量流速和流量的仪器设备。
涡轮流量计适用于工业、商业和民用等领域的流量测量,具有结构简单、响应速度快、稳定性好的特点。
它在化工、食品、制药等领域有着广泛的应用。
结语不同型号的流量计在工业生产中扮演着不同的角色,满足着各种需求。
本文介绍了涡街流量计、超声波流量计、磁性涡街流量计和涡轮流量计这四种常见的流量计型号,希望能够帮助大家更好地了解这些仪器设备。
在实际应用中,可以根据需求选择合适的流量计型号,实现准确、稳定的流量测量。
各种流量计工作原理及优缺点
![各种流量计工作原理及优缺点](https://img.taocdn.com/s3/m/95dc387ac950ad02de80d4d8d15abe23482f03fc.png)
各种流量计工作原理及优缺点测量流体流量的仪表统称为流量计或流量表。
流量计是工业测量中重要的仪表之一。
随着工业生产的发展,对流量测量的准确度和范围的要求越来越高。
流量测量技术日新月异,为了适应各种用途,各种类型的流量计相继问世,目前已投入使用的流量计己超过IOO 种。
每种产品都有它特定的适用性,也都有它的局限性。
按测量原理分为力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。
按流量计的结构原理进行分类,有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。
按测量对象划分,就有封闭管道和明渠两大类;按测量目的又可分为总量测量和流量测量,其仪表分别称作总量表和流量计。
总量表测量一段时间内流过管道的流量,是以短暂时间内流过的总量除以该时间的商来表示,实际上流量计通常亦备有累积流量装置,做总量表使用,而总量表亦备有流量发讯装置。
因此,以严格意义来分流量计和总量表己无实际意义。
一、按测量原理分类1.力学原理:属于此类原理的仪表有利用伯努利定理的差压式、转子式;利用动量定理的冲量式、可动管式;利用牛顿第二定律的直接质量式;利用流体动量原理的靶式;利用角动量定理的涡轮式;利用流体振荡原理的旋涡式、涡街式;利用总静压力差的皮托管式以及容积式和堰、槽式等等。
2.电学原理:用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。
3.声学原理:利用声学原理进行流量测量的有超声波式、声学式(冲击波式)等。
4.热学原理:利用热学原理测量流量的有热量式、直接量热式、间接量热式等。
5.光学原理:激光式、光电式等是属于此类原理的仪表。
6.原子物理原理:核磁共振式、核幅射式等是属于此类原理的仪表。
7.其它原理:有标记原理(示踪原理、核磁共振原理)、相关原理等。
二、按流量计结构原理分类按当前流量计产品的实际情况,根据流量计的结构原理,大致上可归纳为以下几种类型:1、差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压、己知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
涡轮&涡街&电磁流量计

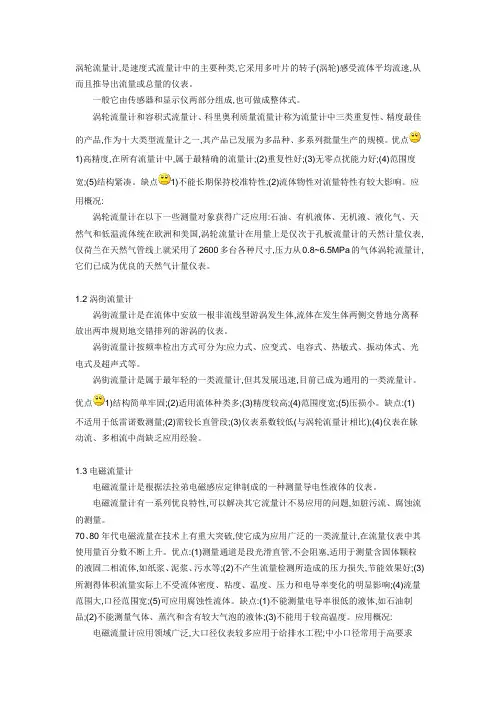

![涡轮&涡街&电磁流量计](https://img.taocdn.com/s3/m/5e740bf74693daef5ef73de6.png)
涡轮流量计,是速度式流量计中的主要种类,它采用多叶片的转子(涡轮)感受流体平均流速,从而且推导出流量或总量的仪表。
一般它由传感器和显示仪两部分组成,也可做成整体式。
涡轮流量计和容积式流量计、科里奥利质量流量计称为流量计中三类重复性、精度最佳的产品,作为十大类型流量计之一,其产品已发展为多品种、多系列批量生产的规模。
优点1)高精度,在所有流量计中,属于最精确的流量计;(2)重复性好;(3)无零点扰能力好;(4)范围度宽;(5)结构紧凑。
缺点1)不能长期保持校准特性;(2)流体物性对流量特性有较大影响。
应用概况:涡轮流量计在以下一些测量对象获得广泛应用:石油、有机液体、无机液、液化气、天然气和低温流体统在欧洲和美国,涡轮流量计在用量上是仅次于孔板流量计的天然计量仪表,仅荷兰在天然气管线上就采用了2600多台各种尺寸,压力从0.8~6.5MPa的气体涡轮流量计,它们已成为优良的天然气计量仪表。
1.2涡街流量计涡街流量计是在流体中安放一根非流线型游涡发生体,流体在发生体两侧交替地分离释放出两串规则地交错排列的游涡的仪表。
涡街流量计按频率检出方式可分为:应力式、应变式、电容式、热敏式、振动体式、光电式及超声式等。
涡街流量计是属于最年轻的一类流量计,但其发展迅速,目前已成为通用的一类流量计。
优点1)结构简单牢固;(2)适用流体种类多;(3)精度较高;(4)范围度宽;(5)压损小。
缺点:(1)不适用于低雷诺数测量;(2)需较长直管段;(3)仪表系数较低(与涡轮流量计相比);(4)仪表在脉动流、多相流中尚缺乏应用经验。
1.3电磁流量计电磁流量计是根据法拉弟电磁感应定律制成的一种测量导电性液体的仪表。
电磁流量计有一系列优良特性,可以解决其它流量计不易应用的问题,如脏污流、腐蚀流的测量。
70、80年代电磁流量在技术上有重大突破,使它成为应用广泛的一类流量计,在流量仪表中其使用量百分数不断上升。
优点:(1)测量通道是段光滑直管,不会阻塞,适用于测量含固体颗粒的液固二相流体,如纸浆、泥浆、污水等;(2)不产生流量检测所造成的压力损失,节能效果好;(3)所测得体积流量实际上不受流体密度、粘度、温度、压力和电导率变化的明显影响;(4)流量范围大,口径范围宽;(5)可应用腐蚀性流体。
涡街流量计
![涡街流量计](https://img.taocdn.com/s3/m/800fa7c3caaedd3382c4d32f.png)
涡街流量计涡街流量计是基于卡门涡街原理研制的一种自然振荡型流量计,原理是将一个非流线型流量元件垂直插入管道流体之中,当流速足够大时,在流量元件的下游就回产生旋涡,并且产生的旋涡频率与介质流速在很宽的范围内成线性关系。
与此同时与涡轮流量计相比,涡街流量计没有可动的机械零件,寿命长维护量较小,仪表系数稳定,容易在各种工作环境中保证压力、温度、粘度等参数的影响,并且节流装置还必须与压差变送器配套使用-安装=-维护极其麻烦,费用也较高。
<上海有恒测控UH-LUGB涡街流量计>可以测量蒸汽、空气、一般气体及液体的体积流量和质量流量,广泛用于石油、化工、热力、纺织、电力、环保及市政建设等行业主要功能及特点:1、具有较宽的测量量程范围,测量精准度高,压损小具有高可靠性和长期稳定性。
2、结构简单,安装维护方便,无可动部件,无机械磨损。
3、全新的外观设计,标准出口级英文表头显示,完全替代了英文代码模式。
本体采用精密铸造工艺,外形美观,耐高温抗腐蚀性极强。
4、常用信号有脉冲或者模拟信号,信号稳定,抗干扰性能强悍。
主要技术参数1、测量介质:液体、一般气体、蒸汽2、公称通径:DN15~DN300(满管式)、DN150~DN2000(插入式)、DN2000以上口径协议供货3、介质温度:-40~100℃(常温)、-40~250℃(中温)、-40~320℃(高温)、-40~350℃(超高温)4、公称压力:1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)5、精度:±1%R,±1.5%R(满管式)±1.5%R,±2.5%R(插入式)6、供电电源:+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)、3.6V锂电池、双供电7、本体材质:304(其它材料协议供货)8、防护等级:IP65(其它防护等级协议供货)9、环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa。
常用流量计
![常用流量计](https://img.taocdn.com/s3/m/84f1af6d1711cc7931b716fe.png)
济流速 1.5 ~ 3m/s 。电磁流量计用在这样的管道上,传
感器口径与管径相同即可。 满度流量时液体流速可在1~10m/s范围内选用, 用于有易粘附、沉积、结垢等物质的流体,选用流速不 低于2m/s ,自清扫、防止粘附沉积等作用
测量接近阈值的低电导液体,尽可能选定较低流速(小
于0.5~1m/s)
自动检测技术
功能:保护激磁线圈,隔离外磁场的干扰。
②磁路系统 功能:产生均匀的直流或交流磁场 直流磁场可用永久磁铁来实现,结构简单 工业现场电磁流量计,一般都采用交变磁场,由铁心和励 磁线圈组成,励磁电源的频率为50Hz。 磁感应强度为 B Bm sin t
感应电势为 E DBm sin t
自动检测技术
③测量管 流过被测流体,两端设有法兰,用做连接管道。 测量导管采用不导磁、低导电率、低导热率并据有一定 机械强度的材料制成,一般可选用不锈钢、玻璃钢、铝及 其它高强度的材料。
④衬里 在测量导管内壁的一层耐磨、耐腐蚀、耐高温的绝缘材 料。 主要功能:增加测量导管的耐磨性与腐蚀性, 防止感应电势被金属测量导管壁短路。
图2-112 节流装置的取压方式 1-1—理论取压;2-2—角接取压;3-3—法兰取压; 4-4—径距取压;5-5—损失取压
自动检测技术
目前广泛采用的是角接取压法,
其次是法兰取压法。角接取压法 比较简便,容易实现环室取压, 测量精度较高。法兰取压法结构 较简单,容易装配,计算也方便,
但精度较角接取压法低些。
自动检测技术

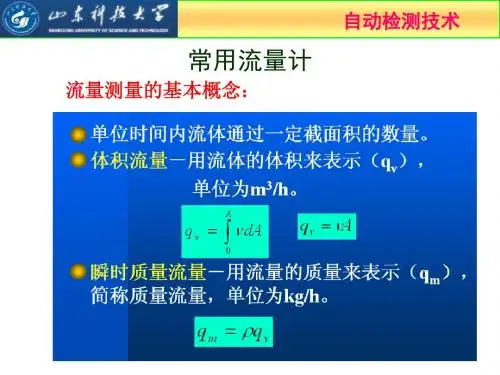

常用流量计
流量测量的基本概念:
自动检测技术
自动检测技术
常用的流量计
节流式、电磁式、涡轮式、涡街式
一、节流式流量计
节流式流量计的特点是:结构简单,使用寿命长,适应性较广, 能够测量各种工况下的单相流体和高温、高压下的流体流量; 发展早,应用历史长,有丰富、可靠的实验数据,标准节流装 置的设计加工已标准化,无需标定就可在已知不确定度范围内 进行流量测量。但安装要求严格;测量范围窄,一般量程为3:
电磁、孔板、涡轮、涡街、超声波流量计性能对比
![电磁、孔板、涡轮、涡街、超声波流量计性能对比](https://img.taocdn.com/s3/m/28298bba69eae009591bec27.png)
电磁、孔板、涡轮、涡街、超声波流量计性能对比目前,我国应用于流体测量领域的流量计种类有很多,依据流量计测量原理的不同,可以将其分为:转子流量计、电磁流量计、涡轮流量计、差压流量计、质量流量计、涡街流量计、超声波流量计等。
其中占市场主要份额的有电磁流量计、孔板流量计、涡轮流量计、涡街流量计、超声波流量计等。
孔板流量计属于小量程比差压式流量计,可用作气、液流体的流量测量,被广泛的应用于水利、液化、石油、化工、天然气、供暖、供水等生产生活领域,具有价格低廉,架构简单、应用范围广的优点。
流体流动时,流速的变化是整体且连续的。
根据已知被测流体的性质,可以推导出流体速度与压差之间的联系,进而演算出流量的数值。
孔板流量计的实现的略显复杂,且内部包含一定的机械结构,存在测试重复性一般、适应性低、量程小等缺陷,无法满足实际应用中对测量精度的要求。
当流体在不同表面特征的物体上流过时,会产生漩涡流且具备特定的频率,这些漩涡流的频率与流体流速间存在着对应关系。
根据这个现象,在流体中固定一个非流线型漩涡产生体,然后根据测量所得的漩涡的生成频率与流体流速的对应关系,就可以推导出出被测流体的流量,这就是涡街流量计测量原理。
涡街流量计具有重复性好、测量范围广、压损小、产品构造简单等优点。
但是为了保证测量的漩涡频率稳定,流量测量点的上下游都需要有足够长的直管段,对安装条件要求比较高。
涡轮流量计本质上是一种磁生电装置,测量流量时需要将涡轮放置在被测流体中,在流体的冲击下,涡轮会发生转动进而做切割磁感线运动并产生相当的电量。
因为产生电量与涡轮转动速度成正比,根据相关计算公式就可以求出流体的流速并转化成流量的测量。
涡轮流量计具有测量精度高、结果重复性好、构造简单等优点。
但其现场安装时需要进行损管操作,维护难度高,流体流速需保持平稳,而且流体中的杂质也会对其测量精度产生影响,环境适用性低。
电磁流量计的测量原理是法拉第电磁感应定律,通过测量导电流体中的电动势变化间接测出所测流体的流量。
天然气场站常用流量计-全球百科
![天然气场站常用流量计-全球百科](https://img.taocdn.com/s3/m/19f084521fb91a37f111f18583d049649b660ea0.png)
天然气场站常用流量计-全球百科当前,天然气长输管道和场站的贸易计量主要采用超声波流量计、普通孔板流量计、涡轮流量计。
1、超声波流量计传播时间差法是国内外超声波流量计的主要检测方法。
该方法是用一对传感器相向收发超声波,当一个传感器发射声波脉冲时,另外一个传感器以一定的角度接收声波脉冲信号,这对传感器交替收发脉冲,通过检测并计算该脉冲在介质中顺流和逆流的传播时间差来测量管道介质的流速,从而计算出介质的流量。
目前国内外的超声波流量计多采用4、6或8声道传感器,即2对、3对或4对传感器进行工作,以提高测量的准确性。
超声波流量计虽然具有测量管径大、测量范围宽,支持双向计量等特性。
但因其工作中收发声波的原理,使其容易受到周边噪声和其它环境的干扰,影响计量的精度。
2、涡轮流量计涡轮流量计是一种流量计量器具,具有温度和压力补偿功能,属于速度式流量计。
其工作原理为:具有一定压力的天然气沿流动方向驱动涡轮流量计内的叶片旋转,通过电涡流传感器检测叶片的旋转速度,旋转速度与体积流量成正比,即可计算出通过流量计的天然气体积流量。
涡轮流量计具有稳定性高、量程范围宽、对流量变化反应迅速、抗干扰能力强、信号便于传输等特点,广泛应用于石油、化工、电力、城市燃气管网等领域的贸易结算,特别是在欧美等国家应用也极为普遍。
涡轮流量计具有较高的精度和量程比,有着较好的重复性。
但由于其自身的旋转机构长时间运转,会出现连杆断裂、或旋转异常等现象。
3、涡街流量计“卡门涡街”原理是涡街流量计的核心理论。
测量前在管道中垂直插入一段非流线型阻流体(旋涡发生体),当介质流动,管道内雷诺数达到一定值时,在发生体下游两侧会交替分离出规则排列的旋涡。
当发生体两侧产生旋涡时,流体对旋涡发生体会产生一个周期性的交变横向作用力,压电传感器将作用力的变化转换为可以测量的频率信号,通过信号放大和整形,得出流速和流量,并进行累积计算。
4、孔板流量计孔板流量计是基于差压测量的方法,以流动连续性定律和能量守衡定律为基准的,以AGA3或GB/T21446为计算依据。
气体涡街流量计与气体涡轮流量计各自特点及应用
![气体涡街流量计与气体涡轮流量计各自特点及应用](https://img.taocdn.com/s3/m/8720b29048649b6648d7c1c708a1284ac85005b4.png)
气体涡街流量计与气体涡轮流量计各自特点及应用一、气体涡街流量计1. 概述气体涡街流量计是一种测量气体流量的仪器,其工作原理是通过检测涡街自身在流体中振荡的频率和振幅来计算流量。
具体来说,当流体穿过涡街时,涡街就会发生振动,这些振动产生的频率和振幅与流体流量成正比。
2. 特点气体涡街流量计有以下特点:•能够测量大范围流速•具有良好的线性度和重复性•精度高,测量误差小于1%•能够测量高温、高压等特殊场合的气流3. 应用气体涡街流量计可以应用于许多行业,包括石油化工、制药、食品加工、航空等。
在石油化工行业中,气体涡街流量计被广泛应用于石化、天然气、炼油等领域的流量检测。
而在食品加工行业中,则常用于气体流量、压力检测。
二、气体涡轮流量计1. 概述气体涡轮流量计是一种根据涡轮自转的速度来测量气体流量的仪器。
其工作原理是通过测量涡轮自转的转速和旋转数来计算气体流量。
2. 特点气体涡轮流量计有以下特点:•测量范围广•具有快速响应和高灵敏度•可以进行长期的稳定性测试•准确性高,测量误差小于1%3. 应用气体涡轮流量计可以应用于许多行业,包括石油化工、制药、食品加工、航空等。
在石油化工行业中,气体涡轮流量计常用于石化、天然气、炼油等领域的流量检测。
而在食品加工行业中,则常用于气体流量、压力检测。
三、气体涡街流量计与气体涡轮流量计的比较1. 优缺点对比气体涡街流量计的优点•精度高•涡街的振动稳定可靠•具有良好的线性度和重复性气体涡衣流量计的优点•测量范围广•具有快速响应和高灵敏度•可以进行长期的稳定性测试2. 适用领域对比•在测量低速流量和较小的气体流量时,气体涡街流量计表现更佳。
•当测量高速流量和大气体流量时,气体涡轮流量计则更为合适。
四、结论综上所述,气体涡街流量计和气体涡轮流量计均有各自的特点和优势,并广泛应用于石油化工、制药、食品加工、航空等领域。
在选择哪种流量计时,应根据实际应用需求进行选择,以达到最佳效果。
流量计的工作原理
![流量计的工作原理](https://img.taocdn.com/s3/m/e5c43b22b6360b4c2e3f5727a5e9856a5612263e.png)
流量计的工作原理流量计是一种用来测量液体、气体或蒸汽流动速度和数量的仪器。
它在工业、农业、环境保护等领域中起着重要的作用。
流量计的工作原理可以大致分为几类,包括机械流量计、涡街流量计、涡轮流量计、电磁流量计和超声波流量计等。
1. 机械流量计的工作原理机械流量计通过测量液体或气体通过管道时产生的压力差来计算流量。
它通常由一个具有测量刻度的可旋转轴和一个具有不同横截面积的管道组成。
当流体通过管道时,它会对轴产生压力,从而使轴旋转。
旋转的角度与流体的流量成正比,可以通过测量旋转角度来确定流量大小。
2. 涡街流量计的工作原理涡街流量计通过感应液体或气体流动时产生的涡街来测量流量。
它由一个放置在管道中的具有交叉过流孔的组件和一个感应装置组成。
当流体通过管道时,会在组件的后方产生交替的涡街,感应装置可以感应到这些涡街的频率,并将其转化为电信号。
信号的频率与流体的流速成正比,可以通过测量信号频率来确定流量大小。
3. 涡轮流量计的工作原理涡轮流量计通过感应液体或气体流过一个装有涡轮的管道时产生的旋转来测量流量。
涡轮流量计由一个轴和若干个固定在轴上的叶片组成。
当流体通过管道时,会推动涡轮旋转,旋转的速度与流体的流速成正比。
通过测量旋转速度,可以确定流量大小。
4. 电磁流量计的工作原理电磁流量计通过感应液体或气体流过一个装有电磁场的管道时产生的电动势来测量流量。
电磁流量计由一个装有线圈的传感器和一个具有导电性的管道组成。
当流体通过管道时,它会产生电动势,传感器可以感应到这个电动势并将其转化为电信号。
信号的强度与流体的流速成正比,可以通过测量信号强度来确定流量大小。
5. 超声波流量计的工作原理超声波流量计通过发射超声波信号并测量其传播时间来测量流量。
它由一个发射器和一个接收器组成,发射器发射超声波信号,接收器接收到信号后测量其传播时间。
当流体通过管道时,超声波在流体中的传播速度会发生变化,通过测量传播时间的变化,可以确定流量大小。
涡街流量计和涡轮流量计的区别
![涡街流量计和涡轮流量计的区别](https://img.taocdn.com/s3/m/23509d2ef08583d049649b6648d7c1c708a10bf7.png)
涡街流量计和涡轮流量计的区别涡街流量计和涡轮流量计是两种常见的流量计,它们在流量测量方面的应用广泛,但是它们之间有很多的区别。
本文将会对涡街流量计和涡轮流量计进行详细的介绍,包括它们的定义、原理、优缺点、适用范围以及适应环境等方面,以便我们更好地了解它们之间的区别。
涡街流量计涡街流量计是一种基本的、常见的、高精度的流量计,它是由一个涡轮和一个流量传感器组成的。
在涡街流量计中,涡轮被放置在流体管道中心,当流体通过管道时,涡轮受到流体的力作用,同时产生旋转运动。
涡街流量计的流量传感器通过检测涡轮的旋转速度来确定流量大小。
涡街流量计的优点是精度高、稳定性好、测量范围广、反应速度快。
同时,它使用方法简单,不需要施加外部电源即可工作,并且可以进行远距离信号传输和控制。
然而,涡街流量计在高温、高压、高粘度、高含气量、高腐蚀等特殊环境下的实际应用效果并不理想。
涡轮流量计涡轮流量计是一种以涡轮旋转作为测量原理的流量计,它是由一个涡轮和传感器组成的。
当流体通过管道的时候,涡轮开始旋转,通过检测涡轮的旋转速度,涡轮流量计可以确定流体的流量大小。
涡轮流量计的优点是精度高、可靠性强、响应时间快、使用寿命长。
同时,它还可以测量高温、高压、高粘度、高含气量、高腐蚀等特殊环境下的流量值,具有广泛的适用范围和极大的实用性。
然而,涡轮流量计使用时需要外部电源的供电,而且由于传感器灵敏度较高,受管道形状、气泡、波纹等因素的影响较大,因此精度并不如涡街流量计。
涡街流量计和涡轮流量计之间的区别1. 测量原理涡街流量计是基于涡轮旋转来测量流量的,当流体通过涡轮时,涡轮受到流体的力作用,并且产生旋转运动。
涡街流量计通过检测涡轮旋转的速度来确定流量的大小。
涡轮流量计也是基于涡轮旋转来测量流量的,当流体通过涡轮时,涡轮受到流体的力作用,并且产生旋转运动。
涡轮流量计通过检测涡轮旋转速度来确定流量大小。
2. 精度和稳定性涡街流量计的精度较高,稳定性也较好,但是受管道形状、气泡、波纹等因素影响较大。
各种流量计的区别
![各种流量计的区别](https://img.taocdn.com/s3/m/cef7ac05eff9aef8941e06c6.png)
目前最常用流量计分类法,主要有:差压式流量计、容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计质量流量计等分别简述各种流量计的原理及特点。
2. 差压式流量计差压式流量计是通过安装于是工业管道中流量检测元件产生的差压,将已知流体条件和检测件与管道的几何尺寸来计差压式流量计算流量计。
差压式流量计由一次检测件及二次仪表(差压转换器或变送器和流量显示仪表)组成。
以检测件形式划分差压式流量计分类,有孔板流量计、文丘里流量计、均速管流量计等。
二次仪表为各种机械、电子、机电一体式差压式流量计、差压变送器及流量显示仪表。
差压式流量仪表是流量仪表大家族中应用最广泛的一中流量仪表,目前国内外已系列化、通用化、标准化,差压式流量计既可单独测量流量参数,也可测量其它参数(压力、物位、密度)等。
差压式流量计的检测件按其作用原理可分为:节流装置、水利阻力、动压头式、动压头增益及射流式、以及离心式等几大类。
检测件有标准化型式或非标准两大类。
标准型检测元件是以标准文件设计、制造、安装和使用,无需经实流标定即可确定其流量值和估算测量误差。
而非标型检测元件一般尚未列入国际标准中检测元件。
差压式流量计也是应用最广泛的一种流量仪表,在各种流量计使用量中占据首位。
主要优点是:(1)应用最多的孔板式流量计结构牢固,性能稳定可靠,使用寿命长;(2)应用范围广泛,至今尚无任何一流量计可与之比拟;(3)检测件与变送器、显示仪表分别由不同厂家生产,便于规模经济生产。
主要缺点是:(1)测量精度普遍偏低:(2)范围度窄,一般仅3:1~4:1;(3)现场安装条件要求高;(4)压损大(指孔板、喷嘴等)。
3. 容积式流量计容积式流量计,又称定排量流量计,简称PD流量计,在流量仪表中是精度最高的一类。
它利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。
流量计选型原则及优缺点分析
![流量计选型原则及优缺点分析](https://img.taocdn.com/s3/m/e35e7b7684254b35eefd34f2.png)
流量计选型原则及优缺点分析流量计是少数几种使用比制造艰难的仪表之一。
这是因为流量是一个动态量,处于运动状态的液体内部不仅存在着粘性摩擦作用,还会产生不稳定的旋涡和二次流等复杂流动现象。
测量仪表本身受到众多因素,如:管道、口径大小、形状(圆形、矩形)、边界条件、介质的物性(温度、压力、密度、粘度、脏污性、腐蚀性等)、流体的流动状态(紊流状态、速度分布等)以及安装条件与水平的影响。
面对国内外十几类、上百个品种的流量仪表(先后发展起来的容积式、差压式、涡轮式、面积式、电磁式、超声波式和热式流量计等类型),如何根据流量、流态、安装要求与环境条件、经济性等因素合理选型,是应用好流量仪表的前提和基础。
除了仪表自身质量要得到保证,工艺数据的提供和仪表的安装、使用、维护是否合理也相当重要。
没有一种流量计是完美的,对任何流体、工况都完全适应的,每种流量计都有自己的特点,有着其适应的条件,因此在对各种测量方法和仪表特性作比较全面了解的前提下,选择出最适合、最稳定可靠的最佳形式。
本文介绍了几种流量计的特点和适用环境。
1、电磁流量计电磁流量计自20世纪50年代末国内首次工业应用以来,七八十年代在流量测量中运用和发展很快。
电磁流量计的工作原理是基于法拉第电磁感应定律,即被测介质垂直于磁力线方向流动,因而在与介质流动和磁力线都垂直的方向上产生一感应电动势EX,当磁场强度B与两极间距离d一定时,则感应电动势EX与被测介质流量(流速)成正比。
电磁流量计不受温度、压力、粘度、重度等外界因素的影响,测量管内部无收缩或凸出部分的压力损失,另外,流量元件检测出的最初信号,是一个与流体平均流速成精确线性变化的电压,它与流体的其他性质无关,具有很大的优越性。
根据污水具有流量变化大、含杂质、腐蚀性小、有一定的导电能力等特性,测量污水的流量,电磁流量计是一个很好的选择。
它结构紧凑、体积小,安装、操作、维护方便,如测量系统采用智能化设计,整体密封加强,能在较恶劣的环境下正常工作。
常用流量计的基础知识和区别 比较
![常用流量计的基础知识和区别 比较](https://img.taocdn.com/s3/m/e55d4c3ebcd126fff7050beb.png)
和变送器分开安装。
基座,支撑:如果公称直径为 DN≥350,在能忍受足够负载的基座上安装变送器。注意不允许利用外框
承住传感器的重量。这会使外框变形并破坏内部励磁线圈。如果可能,安装传感器最好避免例如阀门,
三通,弯头等组件。
保证以下所需的进口和出口直管段以确保测量精度:入口长度>10 × DN
出口长
度>5 × DN
大显示对比度。
测量值显示,但无电流或脉冲输出信号:测量电极损坏。
显示故障:
调试或测量期间的故障会立即显示
故障信息会包含一些符号,这些符号意思如下:S=故障信息 P=过程故障
=故障信息 !=警告信息 EMPTY PIPE=故障类型,即测量管部分满管或完全空管
03:00:05=故障发生时间,小时/分钟/秒
涡街流量计 涡街流量计是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定比例,从而计 算出体积流量。涡街流量计适用与测量液体、气体或蒸汽。它没有移动部件,也没有污垢问题。涡街流 量计会产生噪音,而且要求流体具有较高的流速,以产生旋涡。
热质量流量计 通过测量流体的温度的升高或热传感器降低来测量流体速度。热式质量流量计没有移动部件或孔, 能精确测量气体的流量。热质量流量计是少数能测量质量流量的技术之一,也是少数用于测量大口径气 体流量的技术。
安装方位:最适宜的方位可帮助避免气体的累积和测量管内的残渣存积。
垂直安装;这种方位对易自排空管道系统很理想,并可不加空管检测电极。
水平安装:测量电极平面必须水平,这样可以防止由于夹带的气泡而产生的电极短时间绝缘。注意:空
管检测功能仅当测量装置为水平安装及变送器外壳向上时能正确工作。如果振动非常剧烈,应将传感器
衬底材料为聚亚安酯;D 表示过程连接/材料为 PN 10 DIN250l,ST37-2 法兰(适用于 DN200-DN2000);
气体涡街流量计与气体涡轮流量计各自特点及应用
![气体涡街流量计与气体涡轮流量计各自特点及应用](https://img.taocdn.com/s3/m/080ccc54974bcf84b9d528ea81c758f5f61f29dc.png)
气体涡街流量计与气体涡轮流量计各自特点及应用1.高度精确:气体涡街流量计的精度较高,通常可以达到±1%。
这一特点使得它在需要高精度流量测量的场合得到广泛应用。
2.高温适应性:气体涡街流量计能够适应高温工况,能够在高温气体流量测量场合中正常工作。
3.低压损失:相比于其他类型的流量计,气体涡街流量计的压损较低。
这一特点在工业生产中对节能要求较高的情况下非常有优势。
4.不易受污染:气体涡街流量计能够适应一定程度的污染。
其结构简单,没有移动部件,不易受颗粒物等污染物的影响。
1.工业生产中需要精确测量气体流量的场合,如化工、石油、天然气等行业。
2.需要测量高温气体流量的场合,如高温炉燃烧过程中的气体流量测量。
3.对流程工况要求低压损失的场合,如节能型工业生产。
相比之下,气体涡轮流量计是一种通过测量气体流过涡轮脚跳变频率来测量气体流量的仪器。
其工作原理是涡轮受到气体流动的冲击而转动,转速与气体流速成正比。
这种流量计具有以下特点:1.容易安装:气体涡轮流量计的结构相对简单,安装较为方便,并且适用于管道式或流道式的安装方式。
2.宽测量范围:气体涡轮流量计允许大范围的流量测量,能够适应各种流量变化。
3.高精度:气体涡轮流量计具有较高的测量精度,可达±0.5%。
4.适用于中小型管道:气体涡轮流量计主要适用于中小型管道中气体流量的测量。
气体涡轮流量计适用于以下场景:1.需要在较短的时间内快速测量气体流量的场合,如气体管道的临时监测和调试过程。
2.对测量精度要求较高,但流量变化较大的场合,如燃气流量监测。
3.需要测量气体流量的中小型管道。
综上所述,气体涡街流量计和气体涡轮流量计分别适用于不同的场景。
气体涡街流量计适用于需要高精度、高温适应性以及低压损失的工业生产场合。
而气体涡轮流量计适用于需要快速测量、宽测量范围以及中小型管道测量的场合。
在实际应用中,具体的选择应根据实际需求和流量测量条件来进行。
各种天然气流量计哪一种最划算
![各种天然气流量计哪一种最划算](https://img.taocdn.com/s3/m/bb98b37f01f69e31433294a8.png)
各种天然气流量计的性能对比
天然气流量计是由很多种可以测量天然气的流量计组成的。
它们都有测量天然气流量的功能。
但是我们在要选择天然气流量计之前,首先要知道它的分类,以及每一种流量计的性能。
目前市场上适合作为天然气测量的流量计种类比较多,基本上能测量气体的流量计都可以。
最常用的比如孔板流量计、气体涡轮流量计、涡街流量计、旋进旋涡流量计、气体腰轮流量计、靶式流量计等。
其中用量最多的为气体涡轮流量计、涡街流量计、旋进旋涡流量计和气体腰轮流量计。
1、气体涡轮流量计经过多年的发展,标准规范已经十分完备。
在西方一些国家甚至已经被规定为法定天然气流量计。
可见气体涡轮流量计在测量天然气方面具有优越的性能。
唯一的不足之处是它测量的天然气清洁度要求比较高。
2、涡街流量计和旋进旋涡流量计在测量原理上基本相同,不同的是在旋进旋涡流量计压损比较大并且要求直管段比涡街流量计长。
涡街流量计则不易安装在震动比较大的地方。
3、气体腰轮流量计使用历史悠久,是用量巨大的天然气流量计,有完备的标准规范。
精度适中,流量范围特宽(150:1),适于中小流量范围,直读式,无需外能源及无需直管段等等。
除了这几种还有超声波流量计也在测量天然气方面崭露头角。
精度也还可以,不过就是价格比较昂贵性价比不好。
燃气流量计,你知道其中几种
![燃气流量计,你知道其中几种](https://img.taocdn.com/s3/m/e9f6c075b9d528ea80c779ab.png)
适合燃气流量计量的流量计有:容积式流量计、差压式流量计、超声波流量计、涡轮流量计、涡街流量计、质量流量计和旋进旋涡流量计。
下面分别阐述这些流量计的原理、特点及应用概况。
差压式流量计 DPF差压式流量计是以伯努利方程和流体连续性方程为依据,根据节流原理,当流体流经节流件时(如标准孔板、标准喷嘴、长径喷嘴、经典文丘利嘴、文丘利喷嘴等),在其前后产生压差,此差压值与该流量的平方成正比.在差压式流量计中,因标准孔板节流装置差压流量计结构简单、制造成本低、研究最充分、已标准化而得到最广泛的应用。
差压式流量计一般由节流装置(节流件、测量管、直管段、流动调整器、取压管路)和差压计组成,对工况变化、准确度要求高的场合则需配置压力计(传感器或变送器)、温度计(传感器或变送器)、流量计算机等,组分不稳定时还需要配置在线密度计(或色谱仪)等。
※优点:(1)应用最多的孔板式流量计结构简单、牢固,性能稳定可靠,使用寿命长、价格低廉。
(2)应用范围极广泛,至今尚无任何一类流量计可与之相比,全部单相流体,包括液、气、蒸汽皆可测量,部分混相流。
(3)检测件与变送器、显示仪表分别由不同厂家生产,便于经济生产。
(4)标准型节流式DPF无需实流校准,即可投用,在流量计中也是唯一的.※缺点:(1)测量重复性、精度普遍偏低。
(2)范围度窄,由于差压信号与流量为平方关系,一般范围度仅3:1~4:1。
(3)现场安装条件要求高,需要较长的直管段。
(4)压损大(指孔板、喷嘴等)。
※应用概况:差压式流量计应用范围特别广泛,在封闭管道的流量测量中各种对象都有应用,如流体方面:单相、混相、洁净、脏污、粘性流等;工作状态方面:常压、高压、真空、常温、高温、低温等;管径方面:从几毫米到几米;流动条件方面:亚音速、音速、脉动流等。
它在各工业部门的用量约占流量计全部用量的1/4~1/3。
涡轮流量计TUF当流体流经涡轮流量传感器时,在流体推力作用下涡轮受力旋转,其转速与流体平均流速成正比,涡轮转动周期地改变磁电转换器的磁阻值,检测线圈中的磁通随之发生周期性变化,产生周期性的电脉冲信号.在一定的流量(雷诺数)范围内,该电脉冲信号与流经涡轮流量传感器处流体的体积流量成正比。
孔板流量计、质量流量计与涡街流量计等的区别是什么
![孔板流量计、质量流量计与涡街流量计等的区别是什么](https://img.taocdn.com/s3/m/9b21ee5ce55c3b3567ec102de2bd960590c6d935.png)
孔板流量计、质量流量计与涡街流量计等的区别是什么00[转载]孔板流量计、质量流量计与涡街流量计等的区别是什么?在所庸凝程参数测量中,流量的测量是最复杂的。
就今朝常见的测量方式如孔板、热式、涡街、尉芍、超声波、电磁等做简要介绍及选型区分。
涡街流量计是在流体中拔出一个圆柱体或角柱体,则会从其双侧交替地孕育发生旋涡。
在一定的条件下,这些个旋涡的发生频率取流速度完成正比。
本流量计就是应用这个原理,通过实验旋涡的频率,实现流量测量的。
涡街流量计是基于卡门涡街原理而研制成功的一种旧型流量计。
自七十年月以来得到了快速发展,据有关资料显示,此刻日本、欧美等发达国度使用涡街流量计的比例大幅度上升,己广泛应用于各个领域,将在未来流量仪表中占从导地位,由于它具有其它流量计弗成兼得的劣点,是孔板流量计最理想的替代产品。
流量计有把转换器和传感器装在一起的组合型、辨别放置的分离型两种类型。
特点:用途广泛,既可测量液体,也可测量气体或蒸汽;·准确度高,规模度大;·检测元件不接触媒质,结构简略,无运动件,靠得住性高,易于安装及维修;从要技术指标1.无可动部件,运行靠得住,性能较好,使用寿命长。
2.测量被测流体,不直接接触传感器,性能稳定。
3.输出信号是取流量成正比的电子脉冲信号或输出4~20mA标准电流信号。
4.压力益掉较少,故比差压流量计具有节能特点。
5.测量量程比大,可达1:10。
而差压式只有1:3。
6.结构简略而安稳,安装方便,维修费用极少。
质量流量计:热式气体质量流量计采用热扩散原理,热扩散技术是一种在苛刻条件下性能劣良、靠得住性高的技术,其典型传感元件包括两个热电阻(铂RTD),一个是速度传感器,一个是从动补偿气体温度变化的温度传感器。
当这两个RTD被置于媒质中时,此中速度传感器被加热到环境温度以上的一个恒定的温差,另一个温度传感器用于感应媒质温度。
流经速度传感器的气体质量流量是通过传感元件的热传递量来计算的。
涡轮、涡街流量计的不确定评定
![涡轮、涡街流量计的不确定评定](https://img.taocdn.com/s3/m/262bf88eec3a87c24028c437.png)
裹 2
按 式 () 算 x =7 .2 m - 3计 27 3 3 按 式 () 算 “ =0.5 , =1— 1 4计 2 % 2 5 按 式 () 算 n=0.5 5计 2 % 按 式 () 算 =1 查 表 k=2 1 7计 4, .5 按 式 () 算 U =0.4 6计 5 %
摘要 : 绍涡轮、 介 涡街 流 量计 的 基 本结 构 和工 作 原理 , 析该 流 量计 的 不 确定 度 。 分 美 ■ 词 : 量 计 ; 表 系 数 ; 确定 度 流 仪 不
中 圈 分类 号 : B 3 T97
文 献标 识码 : A
1 涡 轮 、 街 流量 计 的 结 构 涡
1 2 2校 准 方 法 ..
由工 作原 理可知 , 轮流量计 和 涡街 流量 计均属 于脉 冲输 出的速 度式 流量计 , 涡 其校 准方法 为确
定 仪 表 系 数 。
容 积 法 流 量 标 准 装 置 一次 测 量 的 仪 表 系 数 K ( -) 式 ( ) 算 : m 3按 1计 墨 : () 1
72. 4 76 72.09 9 72. 2 78 72. 2 8 6 75 72 7 7 9 2. 71 7 船 7 2. 7 8 2. 站 7 7 0 2. 2 7 71 2. 4 7 7 8 2. 4 7 39 2. 6
22 2
1 o.42 0 1 9 3 9 9 6 9 3 9 9 0
流量 ( h m /)
1 7 4
(3 m)
2 9 9 9. 6 21 O 8
按式( ) 1计算 《( ) m
72. 2 74
2 9 2 9. 3 3 0 8 0. 3 1 o. 5 0 0 2
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
涡街流量计:,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。
其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件,因此可靠性高,维护量小。
仪表参数能长期稳定.
涡轮流量计: 是一种速度式仪表,它具有精度高,重复性好,结构简单,运动部件少,耐高压,测量范围宽,体积小,重量轻,压力损失小,维修方便等优点,用于封闭管道中测量低粘度气体的体积流量和总量。
在石油,化工,冶金,城市燃气管网等行业中具有广泛的使用价值。
涡轮流量计是采用多叶片的转子(涡轮)感受流体平均流速,从而且推导出流量或总量的仪表。
涡街流量计是根据卡门涡街原理设计制造的。
应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体的特征有关系。
涡轮是通过叶轮转动切割磁感线来输出信号然后经过信号处理和输出来得到的流量计量。
涡街是通过检测卡门漩涡然后处理输出信号得到的流量计量。
涡轮流量计是速度式流量计中的主要种类,其原理是当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。
简单讲通俗地将,就是跟家用水表差不多,介质一流动就推动一个轮子在转,从而能根据转的情况来计算流量。
涡街流量计的里面没有轮子,它的原理是在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。
其原理图如下:
1。
