光敏电阻式的调光电路,光控开关电路,暗激发光控开关的详细电路图
光敏电阻的应用
2. 光控开关电路
光控开关电路1 工作原理：当照度下降到设 置值时由于光敏电阻阻值上 升激发VT1导通，进而使得 VT2也导通，VT2的激励电
流使继电器工作，常开触点
闭合，常闭触点断开，实现 对外电路的控制。
2. 光控开关电路
光控开关电路2 工作原理：当照度下降到设置 值时由于光敏电阻阻值上升 使运放IC的反相端电位升高， 其输出激发VT导通，VT的激
励电流使继电器工作，常开
触点闭合，常闭触点断开， 实现对外电路的控制。
3. 应急照明灯电路
工作原理：一旦电网突然停电， 光敏电阻RG就会因失去光照
而呈高电阻，使得TWH8751
的2脚处于低电位，振荡电路 工作，TWH8751的输出端输
出一系列脉冲电流，经变压器
T升压后，驱动日光灯管，实 现电网停电后的自动照明。
4. 汽车大灯自动控制电路
工作原理：在夜间行车时，当无
灯光照射光敏电阻Rgm时，其呈高 阻值，555输出高电位，两个场效 应管均导通，汽车两前大灯D1和 D2均发光。当对方有车开来时，
Rgm呈低阻值，555输出低电位，
两个场效应管均截止，汽车两前 大灯熄灭。
THANK YOU
可控硅导通角增大 可控硅导通角变小
照明灯电压增大 照明灯电压下降
灯光变亮 灯光变暗
1. 调光电路
调光电路2
S拨向2时为一个普通调光台灯。RP、C 和氖泡 N组成张弛振荡器，用来产生脉冲触 发可控硅VS。调节RP能改变C充电速率，从 而能改变VS导通角，达到调光的目的。 S拨向1时，光敏电阻RG取代R3，当周围 光线较弱时，RG呈高阻，VD5右端电位升高， 电容C充电速率加快，振荡频率变高，VS导 通角增大，电灯两端电压升高、亮度增大。
光敏模块原理图
光敏模块原理图
把光敏模块安装在一个黑暗的房间里，可以看到光敏电阻变成白色。
光敏电阻是一种能根据外部光照强度变化电阻值的元件。
当光敏电阻没有光照射到时，它的电阻值较大。
但是，当有外部光照射到光敏电阻上时，光敏电阻的电阻值会变小。
光敏模块的基本原理是利用光敏电阻的特性来检测光照强度的变化。
光敏电阻与其他电阻串联连接，并将其连接到一个电路中。
当有光照射到光敏电阻上时，电路中的电流会改变，进而可以通过一些电路元件进行电流的检测和测量。
光敏模块通常还包括其他辅助元件，例如电源供应部分和输出信号处理部分。
电源供应部分可以提供电流给光敏电阻，以保证其正常工作。
输出信号处理部分可以将电流信号转换为可用的电压信号，以便于其他电路或设备的接收和处理。
总的来说，光敏模块利用光敏电阻的特性来感知外部光照的变化，并通过电路将这些变化转换为可用的电信号，从而实现对光照强度的检测和测量。
光控灯原理图
光控灯原理图光控灯是一种能够根据环境光线自动调节亮度的照明设备，它能够在夜晚提供足够的照明，并在白天节约能源。
光控灯的原理图如下：1. 光敏电阻，光敏电阻是光控灯的核心部件之一，它能够根据环境光线的强弱改变电阻值。
当光线较弱时，光敏电阻的电阻值较大，电路中的电流较小；当光线较强时，光敏电阻的电阻值较小，电路中的电流较大。
通过这种方式，光敏电阻能够感知环境光线的强弱，从而控制灯的亮度。
2. 比较器，比较器是用来比较两个电压信号的大小，并输出相应的电平信号。
在光控灯中，比较器能够比较光敏电阻感知到的环境光线信号和设定的阈值信号，当环境光线信号低于阈值时，比较器输出高电平信号，使灯具达到最大亮度；当环境光线信号高于阈值时，比较器输出低电平信号，使灯具达到最小亮度。
3. 调光电路，调光电路能够根据比较器输出的电平信号，调节灯具的亮度。
当比较器输出高电平信号时，调光电路使灯具达到最大亮度；当比较器输出低电平信号时，调光电路使灯具达到最小亮度。
4. 电源部分，电源部分为光控灯提供工作电压，同时还包括保护电路，以确保光控灯在异常情况下能够正常工作。
光控灯原理图中的各个部分相互配合，实现了光线感知和自动调节亮度的功能。
当环境光线较暗时，光控灯能够自动调节亮度，提供足够的照明；当环境光线较亮时，光控灯能够节约能源，减少光污染。
光控灯的原理图简单清晰，通过光敏电阻、比较器、调光电路和电源部分的配合，实现了智能照明的功能。
光控灯在城市道路、公共场所和居民区等场所得到广泛应用，为人们的生活和工作提供了便利，同时也为节能减排做出了贡献。
总的来说，光控灯原理图的设计和实现，为智能照明领域的发展提供了重要的技术支持，也为环保节能事业做出了积极的贡献。
希望未来能够有更多的科研人员投入到智能照明技术的研究和开发中，为建设智慧城市和美丽家园贡献力量。

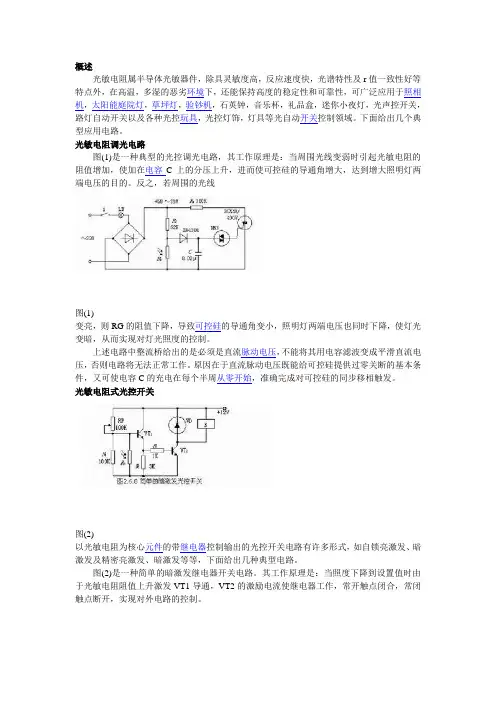

光敏热敏电阻简单介绍
概述光敏电阻属半导体光敏器件，除具灵敏度高，反应速度快，光谱特性及r值一致性好等特点外，在高温，多湿的恶劣环境下，还能保持高度的稳定性和可靠性，可广泛应用于照相机，太阳能庭院灯，草坪灯，验钞机，石英钟，音乐杯，礼品盒，迷你小夜灯，光声控开关，路灯自动开关以及各种光控玩具，光控灯饰，灯具等光自动开关控制领域。
下面给出几个典型应用电路。
光敏电阻调光电路图(1)是一种典型的光控调光电路，其工作原理是：当周围光线变弱时引起光敏电阻的阻值增加，使加在电容C上的分压上升，进而使可控硅的导通角增大，达到增大照明灯两端电压的目的。
反之，若周围的光线图(1)变亮，则RG的阻值下降，导致可控硅的导通角变小，照明灯两端电压也同时下降，使灯光变暗，从而实现对灯光照度的控制。
上述电路中整流桥给出的是必须是直流脉动电压，不能将其用电容滤波变成平滑直流电压，否则电路将无法正常工作。
原因在于直流脉动电压既能给可控硅提供过零关断的基本条件，又可使电容C的充电在每个半周从零开始，准确完成对可控硅的同步移相触发。
光敏电阻式光控开关图(2)以光敏电阻为核心元件的带继电器控制输出的光控开关电路有许多形式，如自锁亮激发、暗激发及精密亮激发、暗激发等等，下面给出几种典型电路。
图(2)是一种简单的暗激发继电器开关电路。
其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升激发VT1导通，VT2的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。
图(3)图(3)是一种精密的暗激发时滞继电器开关电路。
其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升使运放IC 的反相端电位升高，其输出激发VT 导通，VT 的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。
热敏电阻NTC 热敏电阻的应用RC 桥式振荡器电路如图，为RC 桥式振荡器电路，又称文氏振荡器。
在该电路中，反馈电阻常常采用具有负温度系数的NTC 热敏电阻，以便顺利起振。
光敏电阻原理及应用大全
光敏电阻原理及应用大全 The Standardization Office was revised on the afternoon of December 13, 2020光敏电阻的应用光敏电阻可广泛应用于各种光控电路，如对灯光的控制、调节等场合，也可用于光控开关，下面给出几个典型应用电路。
1、光敏电阻调光电路图1是一种典型的光控调光电路，其工作原理是：当周围光线变弱时引起光敏电阻R G的阻值增加，使加在电容C上的分压上升，进而使可控硅的导通角增大，达到增大照明灯两端电压的目的。
反之，若周围的光线变亮，则R G的阻值下降，导致可控硅的导通角变小，照明灯两端电压也同时下降，使灯光变暗，从而实现对灯光照度的控制。
图1光控调光电路注意：上述电路中整流桥给出的是必须是直流脉动电压，不能将其用电容滤波变成平滑直流电压，否则电路将无法正常工作。
原因在于直流脉动电压既能给可控硅提供过零关断的基本条件，又可使电容C的充电在每个半周从零开始，准确完成对可控硅的同步移相触发。
2、光敏电阻式光控开关以光敏电阻为核心元件的带继电器控制输出的光控开关电路有许多形式，如自锁亮激发、暗激发及精密亮激发、暗激发等等，下面给出几种典型电路。
图2是一种简单的暗激发继电器开关电路。
其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升激发VT1导通，VT2的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。
图2 简单的暗激发光控开关图3是一种精密的暗激发时滞继电器开关电路。
其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升使运放IC的反相端电位升高，其输出激发VT导通，VT的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。
图3精密的暗激发光控开关光敏电阻原理及应用简介1、光敏电阻器是利用的制成的一种电阻值随入射光的强弱而改变的电阻器；入射光强，电阻减小，入射光弱，电阻增大。
2、结构。
实验三 光敏电阻光控开关
实验三光敏电阻光控开关、光控灯实验一、实验目的1、了解和掌握光敏电阻的工作原理及应用性2、了解和掌握光控开关电路原理二、实验内容1、光敏电阻光控开关、光控灯实验2、设计性实验三、实验仪器1、光电创新综合实验平台2、特性测试模块3、光源特性测试模块4、开放性实验模块二5、连接导线四、实验原理1、光敏电阻的结构与工作原理光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。
光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也可以加交流电压。
无光照时，光敏电阻值（暗电阻）很大，电路中电流（暗电流）很小。
当光敏电阻受到一定波长范围的光照时，它的阻值（亮电阻）急剧减小，电路中电流迅速增大。
一般希望暗电阻越大越好，亮电阻越小越好，此时光敏电阻的灵敏度高。
实际光敏电阻的暗电阻值一般在兆欧量级，亮电阻值在几千欧以下。
光敏电阻的结构很简单，下图1(a)为金属封装的硫化镉光敏电阻的结构图。
在玻璃底板上均匀地涂上一层薄薄的半导体物质，称为光导层。
半导体的两端装有金属电极，金属电极与引出线端相连接，光敏电阻就通过引出线端接入电路。
为了防止周围介质的影响，在半导体光敏层上覆盖了一层漆膜，漆膜的成分应使它在光敏层最敏感的波长范围内透射率最大。
为了提高灵敏度，光敏电阻的电极一般采用梳状图案，如图1(b)所示。
图1(c)为光敏电阻的接线图。
金属电极检流计2、本实验通过改变照射到光敏电阻上光强大小来控制继电器的开关状态，从而控制发光二极管指示灯的亮和灭，原理如图2所示。
图2 光敏电阻光控开关、光控灯电路工作原理：电路接通后，改变照射到光敏电阻上的光强，当光强发生变化时，光敏电阻的阻值跟着发生变化，导致Q1三极管的基极电压随光强发生变化，致使Q2三极管的基极电流发生变化，从而使继电器的工作状态发生变化，起到开关控制的作用。
当照射到光敏电阻光敏区的光强较强时，其阻值变小，Q1三极管的基极电压变小，继电器断开，LED1熄灭；光强较弱时，其阻值变小，Q1三极管的基极电压变大，继电器闭合，LED1变亮。
光敏电阻的工作原理及应用
光敏电阻的工作原理是基于内光电效应。
在半导体光敏材料两端装上电极引线，将其封装在带有透明窗的管壳里就构成光敏电阻，为了增加灵敏度，两电极常做成梳状。
用于制造光敏电阻的材料主要是金属的硫化物、硒化物和碲化物等半导体。
通常采用涂敷、喷涂、烧结等方法在绝缘衬底上制作很薄的光敏电阻体光敏电阻原理图及梳状欧姆电极，接出引线，封装在具有透光镜的密封壳体内，以免受潮影响其灵敏度。
在黑暗环境里，它的电阻值很高，当受到光照时，只要光子能量大于半导体材料的禁带宽度，则价带中的电子吸收一个光子的能量后可跃迁到导带，并在价带中产生一个带正电荷的空穴，这种由光照产生的电子—空穴对了半导体材料中载流子的数目，使其电阻率变小，从而造成光敏电阻阻值下降。
光照愈强，阻值愈低。
入射光消失后，由光子激发产生的电子—空穴对将复合，光敏电阻的阻值也就恢复原值。
在光敏电阻两端的金属电极加上电压，其中便有电流通过，受到波长的光线照射时，电流就会随光强的而变大，从而实现光电转换。
光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也加交流电压。
半导体的导电能力取决于半导体导带内载流子数目的多少。
编辑本段应用概述光敏电阻属半导体光敏器件，除具灵敏度高，反应速度快，光谱特性及r值一致性好等特点外，在高温，多湿的恶劣环境下，还能保持高度的稳定性和可靠性，可广泛应用于照相机，太阳能庭院灯，草坪灯，验钞机，石英钟，音乐杯，礼品盒，迷你小夜灯，光声控开关，路灯自动开关以及各种光控玩具，光控灯饰，灯具等光自动开关控制领域。
下面给出几个典型应用电路。
光敏电阻调光电路图(1)是一种典型的光控调光电路，其工作原理是：当周围光线变弱时引起光敏电阻的阻值增加，使加在电容C上的分压上升，进而使可控硅的导通角增大，达到增大照明灯两端电压的目的。
简易光控开关电路图（视频组装及演示电路原理图详解）
简易光控开关电路图（视频组装及演示电路原理图详解）光敏电阻控制的光控开关电路光控开关电路组成有继电器、LED、续流二极管、电位器、电容电阻、电池盒等。
电路是一个典型的暗通开关，也就是当外部光线较暗的时候，继电器K吸合，带动负载工作，点亮LED1。
白天光线较亮时，光敏电阻RG呈低电阻，V1导通，其集电极输出低电平，与之相接的V2基极也为低电平，故V2截止，继电器K不动作，LED1处于熄灭状态。
当夜间光线较暗时，RG呈高电阻，V1截止，其集电极输出高电平，V2的基极也同为高电平，V2导通，K吸合动作，LED1被点亮，从而实现暗通的操作。
改变RP1的阻值可以调节灵敏度，即光线暗到什么程度时使继电器动作，当RP1阻值减小时，V1基极电压也随之降低，故光控灵敏度会有所降低，需要更暗的光线才能使继电器K吸合。
反之，RP1阻值增大时，V1基极电压上升，光控灵敏度会有所增加。
VD1是续流二极管，在继电器K断开瞬间，起到保护V2的作用。
调节电位器RP1的阻值可以控制光敏的灵敏度，稍微用手遮挡光线亮度，继电器就有所动作，LED发亮；把RP1的电阻调小，光敏的灵敏度降低，用更暗的纸筒遮挡光线，LED才会发亮。
光控开关电路原理图利用功率MOS场效应晶体管可以作功率开关，开关的敏感元件可以采用光敏电阻LDR.当光线照射到光敏电阻上时，LDR低阻值，有信号加在场效应晶体客的栅极上，源漏极间导通，从面使继电器线圈K 改变状态，产生控制作或发出信号，如果将光敏电阻LDR接在低电位处，则在暗时无光线照射到光敏电阻，光敏电阻阻值同。
如图所示光控开关电路原理图简易的光控开关电路图如图所示是一种简易的光控开关。
在一些公共场所，如楼道、路灯等装上自动光控开关，不仅方便而且也节电。
它在天黑时会自动开灯，天亮时自动熄灭。
调节4.7MΩ电位器，可适用于不同型号的光敏电阻及在一定的条件（黑暗程度）下亮灯。
简易光控电子开关电路光控电子开关，它的“开”和“关”是靠可控硅的导通和阻断来实现的，而可控硅的导通和阻断又是受自然光的亮度（或人为亮度）的大小所控制的。
光敏电阻构成的光控电路
光敏电阻构成的光控电路一、光敏电阻的原理及特点光敏电阻是一种利用半导体材料在光照下电阻值发生改变的元件。
其原理是：光子能量激发了半导体中的电子，使其跃迁到导带上，从而使半导体的导电性质发生变化。
光敏电阻具有灵敏度高、响应速度快、工作温度范围广等特点。
二、光敏电阻构成的基本光控电路1. 光控开关光控开关是一种利用光敏电阻的变化来实现开关控制的装置。
其基本原理是：当有足够强度的照射时，光敏电阻会降低到一个较小值，此时输出信号为“1”；而当无照射或照射不足时，光敏电阻会增加到一个较大值，此时输出信号为“0”。
2. 光控灯光控灯是一种利用光敏电阻感受环境亮度变化来实现自动调节灯亮度的装置。
其基本原理是：通过比较环境亮度和设定亮度之间的差异，控制灯的亮度变化。
当环境亮度低于设定亮度时，光敏电阻电阻值变大，控制器输出高电平信号，使灯亮度增加；反之则减小。
3. 光控报警器光控报警器是一种利用光敏电阻感受环境亮度变化来实现自动报警的装置。
其基本原理是：当环境亮度突然改变时，光敏电阻会迅速反应，并将信号传递给控制器，触发报警。
三、光敏电阻构成的高级光控电路1. 带有延时功能的光控开关带有延时功能的光控开关在基本原理上与普通的光控开关相似，但增加了一个延时电路。
当有照射时，输出信号为“1”，同时开始计时；在照射消失后，在预设时间内若再次出现照射，则延长计时时间；若在预设时间内未出现照射，则输出信号为“0”。
2. 带有人体感应功能的光控灯带有人体感应功能的光控灯在基本原理上与普通的光控灯相似，但增加了一个红外人体感应模块。
当有人靠近时，红外模块会检测到人体的热辐射信号，并将信号传递给控制器，使灯亮度增加；当人离开后，灯亮度逐渐减小。
3. 带有声光报警功能的光控报警器带有声光报警功能的光控报警器在基本原理上与普通的光控报警器相似，但增加了一个音频放大电路和一个闪光灯电路。
当环境亮度突然改变时，触发报警同时启动音频放大电路和闪光灯电路，发出强烈的声音和闪烁的光芒，提醒周围人员注意。
光敏电阻调光电路
光敏电阻调光电路光敏电阻调光电路是一种利用光敏电阻来感应光照强度并控制电路亮度的装置。
它是一种常用的自动调光技术，广泛应用于室内和室外照明系统中。
一、光敏电阻的工作原理光敏电阻是一种能够根据光照强度变化而改变电阻值的电子元件。
当光照强度增加时，光敏电阻的电阻值减小；当光照强度减小时，光敏电阻的电阻值增加。
光敏电阻的工作原理是基于光敏材料的光电效应。
光敏材料中的光子被吸收后，会激发电子从价带跃迁到导带，形成电流。
光敏电阻的电阻值与光照强度成反比，即光照强度越大，电阻值越小。
二、光敏电阻调光电路的设计光敏电阻调光电路的设计目的是根据环境光照强度的变化，自动调节照明设备的亮度，以达到节能和舒适的效果。
1. 光敏电阻的连接光敏电阻通常与电位器和电源连接成电桥电路。
电位器用于调节电桥的平衡点，使得光敏电阻在不同光照条件下的电阻值能够被准确测量。
2. 运放的应用在光敏电阻调光电路中，通常会使用运放来放大光敏电阻的信号，并根据信号的大小控制灯光的亮度。
运放可以使得电路的增益稳定，提高电路的灵敏度和稳定性。
3. 控制电路的设计光敏电阻调光电路还需要设计一个控制电路，用于根据光敏电阻的信号来控制灯光的亮度。
控制电路可以使用微处理器或者逻辑门电路来实现。
通过对光敏电阻信号的处理，可以控制灯光的亮度在合适的范围内。
三、光敏电阻调光电路的应用光敏电阻调光电路广泛应用于室内和室外照明系统中。
它可以根据环境光照强度的变化，自动调节灯光的亮度，以适应不同的照明需求。
在室内照明系统中，光敏电阻调光电路可以根据白天和晚上的光照强度变化，自动调节灯光的亮度。
白天光照强度较大时，可以降低灯光的亮度，以节约能源；晚上光照强度较小时，可以增加灯光的亮度，以提供舒适的照明效果。
在室外照明系统中，光敏电阻调光电路可以根据天气和环境光照强度变化，自动调节路灯的亮度。
在晴天光照强度较大时，可以降低路灯的亮度，以减少能源消耗；在阴天或夜晚光照强度较小时，可以增加路灯的亮度，以提供良好的照明效果和安全性。
光敏电阻
4．照相机电子测光电路
下图所示是照相机电子测光电路。在中档照相机中，光敏电阻器作为电 子测光元件。电路中，Rl是光敏电阻器，R2是热敏电阻器，VD1和VD2是发 光二极管。
4.HgxCd1-xTe探测器
HgxCd1-xTe探测器是一种化合物本征型光电导探测器，它是由 HgTe和CdTe两种材料混在一起的固溶体，其禁带宽度随组分x呈线性变化， 当x=0.2时响应波长为8um~14um，工作温度77K，用液氮制冷。内电流 增益约为500，低电阻，广泛用于10.6um的CO2激光探测。
光敏电阻的特性
1.光电特性： Ip=SgErUa
Ip——光电流，即光敏电阻两端加上 一定电压后亮电流I与暗电流Id之差。 E——光照度。 R——光照指数，它与材料和入射光 强弱有关。 U——光敏电阻两端所加电压。 a——电压指数，它与光电导体和电 极材料之间的接触有关。 Sg——光电导灵敏度。
2.伏安特性
使用注意事项
1.用于测光的光源光谱特性必须与光敏电阻的光敏特性匹配； 2.要防止光敏电阻受杂散光的影响； 3要防止使用光敏电阻的电参数（电压、功耗）超过允许值；
4.根据不同用途，选用不同特性的光敏电阻。一般来说，用于信息数 字传输时，选用亮电阻与暗电阻差别大的光敏电阻为宜，且尽量选用 光照指数r大的光敏电阻；用于模拟信息传输时，则以选用r值小的光 敏电阻为好，因为这种光敏电阻的线性特性好。
5.光谱响应特性
光敏电阻的光谱特性
几种典型的光敏电阻
1.CdS探测器和CdSe探测器 CdS探测器和CdSe探测器是两种低造价的可见光辐射探测器，它们 的主要特点是高可靠和长寿命，因而广泛应用于自动化技术和摄影机中的 光计量。这两种器件的光电导增益比较高（103～104）。 2.PbS探测器 PbS探测器是一种性能优良的近红外辐射探测器，其波长响应范围在 1um~3.4um，峰值响应波长为2um，内阻（暗阻）大约为1MΩ，响应时 间约200us，室温工作能提供较大的电压输出。广泛应用于遥感技术和武 器红外制导技术。 3.InSb探测器 InSb探测器也是良好的近红外辐射探测器，它虽然也能在室温工作， 但噪声较大。在77K下，噪声性能大大改善，峰值响应波长为5um，它和 PbS探测器显著的不同在于：内阻低（大约50Ω），而响应时间短（大约 50×10-9），因而适应于快速红外信号探测。
光控灯原理图
光控灯原理图光控灯是一种能够根据光线强弱自动调节亮度的灯具，它能够根据环境光线的变化自动调节亮度，从而节省能源并且提高使用舒适度。
光控灯的原理图如下：1. 光敏电阻。
光控灯的核心部件之一就是光敏电阻，它是一种能够根据光线强弱改变电阻值的元件。
当光线强度增加时，光敏电阻的电阻值会减小，反之则增加。
通过测量光敏电阻的电阻值，就能够确定环境光线的强弱程度。
2. 控制电路。
光敏电阻通过控制电路与灯具相连，控制电路能够根据光敏电阻的电阻值来控制灯具的亮度。
当光线强度较强时，控制电路会减小灯具的亮度，以节省能源；当光线较弱时，控制电路会增加灯具的亮度，以保证使用者的照明需求。
3. 电源供应。
光控灯的电源供应一般采用交流电源，通过整流、稳压等电路将交流电转换为直流电，以供给控制电路和灯具使用。
同时，电源供应还需要考虑节能和安全等因素，确保光控灯的正常使用。
4. 灯具。
灯具是光控灯的输出部件，它根据控制电路的信号来调节自身的亮度。
光控灯可以采用LED灯、荧光灯等不同类型的灯具，根据实际需求来选择合适的灯具类型。
5. 其他元件。
除了上述核心部件外，光控灯的原理图还包括一些辅助元件，如电容、电阻、二极管等。
这些元件在光控灯的工作过程中起着重要作用，保证光控灯的稳定、可靠工作。
通过以上原理图，我们可以清晰地了解光控灯的工作原理和各部件之间的关系。
光控灯作为一种智能节能照明设备，在现代社会得到了广泛的应用。
它不仅提高了照明效果，还节约了大量能源，符合可持续发展的理念。
希望通过对光控灯原理图的解析，能够更好地理解光控灯的工作原理，为相关领域的研发和应用提供帮助。
光敏电阻测光电路
光暗控制继电器的电路如图所示为光暗控制继电器的电路。
电阻R1、R2及光敏电阻R3构成分压电路，当光线暗至一定程度时，VT1的基极电压上升至使VT1、VT2导通，继电器J吸合。
R1用于动作灵敏度调节。
该电路的光触发电平受电源电压及环境温度的影响较大。
灯光自动调节器电路如图所示，此电路能根据外界光线的强弱来自动调节灯光亮度。
若外界亮度高，灯光就暗，反之外界亮度低，灯光就亮。
图中由晶闸管VT1和二极管VD1～VD4组成全波相控电路，用氖管N作VT1的触发管。
调节W可改变对电容C的充电时间常数，即改变VT1的导通角，控制灯光的亮度。
一种精密光亮光控电路如图所示的电路为一种精密光亮光控电路，其工作不受电源电压及环境温度的影响。
电阻R1、R2、R6及光敏电阻R5共同构成惠斯顿电桥的两个桥臂。
惠斯通电桥惠斯通电桥（又称单臂电桥）是一种可以精确测量电阻的仪器。
图3－13所示是一个通用的惠斯通电桥。
电阻R1，R2，R3，R4叫做电桥的四个臂，G为检流计，用以检查它所在的支路有无电流。
当G无电流通过时，称电桥达到平衡。
平衡时，四个臂的阻值满足一个简单的关系，利用这一关系就可测量电阻。
精密光暗光控电路精密光暗光控电路如图所示。
由于通过R5引入了少量正反馈，因而在光线变化时电路动作就会稍稍滞后，以避免光线亮度处于临界状态时继电器频繁抖动延迟节能灯电路迟节能灯是一种声光双控延迟节电照明灯。
它可以直接取代普通照明开关而不必更改原有照明线路，白天或光线较强的场合即使有较大的声响也能控制灯泡不亮，晚上或光线较暗时遇到声响(如说话声、脚步声等)后灯自动点亮，经约30s(时间可设定)自动熄灭。
适用于楼梯，走廊等只需短时照明的地方。
二极管VD1～VD4组成桥式整流电路将市电变成脉动直流，再经R7限流，VD5稳压，C3滤波输出8V直流电，为集成块CD4011及三极管VT7提供电源。
元器件选择：与非门D1～D4可用一块2输入端四与非门CD4011数字集成电路。
电路分享光控开关原理图
电路分享光控开关原理图光控开关原理图(一)光控开关电路如下图，主要特点是白天有光照，灯泡不亮，夜晚黯淡无光，电路自动通电，灯泡亮起。
白天在较强光照下，光导管227A(一种光敏电阻)两端阻值很小，约20~50kΩ，晶体管VT2获得基极电流而导通，VT1从R2上得到正偏电压也导通，继电器线圈KA得电，继电器的常闭触电②、③断开，两只晶闸管V1和V2没有触发信号而不导通，因而灯泡EL不亮。
夜幕降临时，随着光照强度下降，光导管227A的阻值不断增加，最终可达1MΩ左右，VT1因基极电流太小而截止，VT1也相应截止，继电器KA失电释放，常闭触电②、③闭合，晶闸管V1、V2因其两控制相连而处于双向导通状态，电源被接通，照明灯亮。
图中，电容器C3用于防止夜间瞬时强光干扰引起照明灯熄灭。
而当光亮强度在临界点附件缓慢变化时，易引起继电器颤动而使灯光闪动，C2可以过滤掉脉冲电流，避免照明灯闪亮。
光控开关原理图(二)5V电源，5V继电器，三极管，光敏电阻，滑变做个光控开关控制继电器工作电路。
光控开关原理图(三)上图是一个简单的亮通开关。
RP为光控阈值调节电位器，通过它可调节光控灵敏度(下面几个电路均相同)。
白天光线较强，光敏电阻器RG呈低阻值，三极管VT导通，继电器K吸合，其常开触点闭合，接通被控电器工作。
夜间，光线较暗，RG呈高电阻，VT截止，K释放，被控电器停止作。
上图为典型的暗通开关，它利用VT2反相原理将原来的亮通改为暗通。
白天RG呈低电阻，VT1导通，其集电极输出低电平，故VT2截止，K不动作。
当夜间光线较暗时，RG呈高电阻，VT1截止，其集电极输出高电平，VT2导通，K吸合动作，从而实现暗通的操作。
上述两电路，如果将光敏电阻器RG与电位器RP位置互换，则亮通就变为暗通，暗通则变为亮通。
上图是一个实用的光控延迟开关，工作条件是：需要为RG外面制作一个遮光筒，这样平时无论外面光线强弱如何，只要无直射光线射入遮光筒，RG均无强光照射而呈高电阻。
三极管组成的光控开关电路原理图 四款光控开关电路图
三极管组成的光控开关电路原理图_四款光控开关电路图什么是光控开关光控开关/光控时控器采用先进的嵌入式微型计算机控制技术，融光控功能和普通时控器两大功能为一体的多功能高级时控器（时控开关），根据节能需要可以将光控探头（功能）与时控功能同时启用，将达到最佳节能效果。
是路灯、景观灯、广告灯箱、霓虹灯等设备的最佳节能控制装置；可广泛应用于街道、铁路、车站、航道、学校及供电部门等一切需要时间控制的应用场所。
现在国内主要的品牌有灯联网、艾贝斯等，代表型号有ET101.1、ET102.1等。
光控开关功能和用途本系列智能光控开关，可以根据用户设定的时间（光照度门限）值，自由控制用电器的电源开关。
广泛用于路灯、霓虹灯、广告灯等需要按时间控制电源开关的用电设备。
用户可以根须需求设定四组开关灯时间，可以实现多时段开关灯。
用户也可以利用光控探头采集当地光照度，实现根据光照度开关灯。
四款光控开关电路图电路图一：光控开关在室内5~6 米范围内，可用手电光进行遥控，可以很方便地开启或关闭家用电器。
工作原理：电路如图192 所示。
由三极管VT1、光电二极管等组成光接收电路。
每接收到光照一次，就使由三极管VT2、VT3组成的双稳态电路发生翻转，通过三极管VT4 去驱动继电器K 工作，以控制家用电器的电源开关。
电路图二：声光控节能灯座节电效果显著，采用该灯座白天灯不亮，夜间有声音灯即亮该灯座电路简洁，声控部分采用了驻极体话筒，电路见附图所示220V电源经桥式整流220kΩ电阻降压100μF电容滤波后得到5V电压供给数字集成电路HD14011工作白天有光照时，光电二极管2CU呈低阻状态，IC的{1} {2}脚为低电位，{3}脚为高电位，白天不论有无声音，即不论{4}脚电位如何，{13}脚始终钳位于高电位，{12}脚也为高电位因此{11}脚为低电位，可控硅截止，灯泡不亮夜晚无光照时，U呈高阻状态，{3}脚为低电位，这时若有人发出声响，驻极体话筒拾取信号，经{5} {6}脚输入到放大器放大后由臆脚输出当{4}脚为低时，{13}脚也为低，{11}脚为高，触发可控硅BT169导通，灯泡点亮同时10μF电容充电，充电之初{8} {9}脚为高电位，使{12}脚为低电位声音过后，{13}脚恢复高电位，但由于{12}脚为低电位，所以{11}脚继续保持高电位，灯继续点亮10μF电容继续充电几十秒钟后，{8} {9}脚为低电位，{11}脚也翻转为低电位，可控硅截止，灯灭。
手把手教你光敏电阻怎么做开关
手把手教你光敏电阻怎么做开关光敏电阻一般广泛应用于各种光控电路，监控灯板，玩具控制等，如对灯光的控制、调节等场合，也可用于光控开关，下面给出几个典型应用电路手把手教你光敏电阻怎么做开关的。
1、光敏电阻调光电路图中是一种典型的光控调光电路，其工作原理是：当周围光线变弱时引起光敏电阻RG的阻值增加，使加在电容C上的分压上升，进而使可控硅的导通角增大，达到增大照明灯两端电压的目的。
反之，若周围的光线变亮，则RG的阻值下降，导致可控硅的导通角变小，照明灯两端电压也同时下降，使灯光变暗，从而实现对灯光照度的控制。
以光敏电阻为核心元件的带继电器控制输出的光控开关电路有许多形式，如自锁亮激发、暗激发及精密亮激发、暗激发等等，下面给出几种典型电路。
图中是一种简单的暗激发继电器开关电路。
其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升激发VT1导通，VT2的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。
图中是一种精密的暗激发时滞继电器开关电路。
其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升使运放IC的反相端电位升高，其输出激发VT导通，VT的激励电流使继电器工作，常开触点闭合，常闭触点断开，实现对外电路的控制。
在有入射光时，该电路中接有光敏电阻的晶体管接通高电平或零电平。
晶体管放大系数取》100就已足够，光敏电阻阻值在100~100K之间，分别对应于有光照射和暗时的情况。
如果要想控制较大功率的负载，则应采用达林顿晶体管。
5、简易的光控开关电路图如图所示是一种简易的光控开关。
在一些公共场所，如楼道、路灯等装上自动光控开关，不仅方便而且也节电。
它在天黑时会自动开灯，天亮时自动熄灭。
调节4.7M电位器，可适用于不同型号的光敏电阻及在一定的条件（黑暗程度）下亮灯。
光控电路图原理
光控电路图原理
光控电路是一种通过光线强度来控制电路开关的设计。
光控电路图如下所示：
[图片描述：光控电路图]
在光控电路图中，主要包括光敏电阻（LDR）、二极管、电阻和LED等元件。
光敏电阻是光控电路的核心元件，其电阻值会根据光照强度的变化而变化。
当光照强度较强时，光敏电阻的电阻值较小；当光照强度较弱或没有光照时，光敏电阻的电阻值较大。
在光控电路中，光敏电阻连接在二极管的阳极和地之间，作为一个变压器，用于控制电流流过二极管。
当光照强度较强时，光敏电阻的电阻值较小，将使得二极管之间的电压降低，进而导致电流通过二极管。
此时，LED将亮起。
反之，当光照强度较弱或没有光照时，光敏电阻的电阻值较大，使得二极管之间的电压增加，从而导致电流不再流过二极管。
因此，LED将熄灭。
光控电路通过光敏电阻的电阻值变化来实现对LED的控制，
当环境光照强度发生变化时，LED的亮灭状态也会随之改变。
这种电路设计常用于自动控制灯光的系统中，能够根据环境光照条件自动调节灯光的亮度。
光敏电阻应用电路之欧阳美创编
光敏电阻的应用时间：2021.01.01 创作：欧阳美1．光控开关电路图2-38所示是一种光控开关电路，这一光控开关电路可以用在一些楼道、路灯等公共场所。
通过光敏电阻器，它在天黑时会自动开灯，天亮时自动熄灭。
电路中，VS1是晶闸管，Rl是光敏电阻器。
当光线亮时，光敏电阻器Rl阻值小，220V交流电压经VD1整流后的单向脉冲性直流电压在RP1和Rl分压后的电压小，加到晶闸管VS1控制极的电压小，这时晶闸管VS1不能导通，所以灯HL回路无电流，灯不亮。
当光线暗时，光敏电阻器Rl阻值大，RPI和Rl分压后的电压大，加到晶闸管VS1控制极的电压大，这时晶闸管VS1进入导通状态，所以灯HL回路有电流流过，灯点亮。
2．灯光亮度自动调节电路图2-39所示是灯光亮度自动调节电路，这一电路能根据外界光线的强弱来自动调节灯光亮度。
电路中，VS1是晶闸管，N是氖管，HL是灯，R3是光敏电阻器。
电路中，晶闸管VS1和二极管VD1～VD4组成全波相控电路，用氖管N作为VS1的触发管。
220V交流电通过负载HL加到VD1～VD4桥式整流电路中，整流后的单向脉冲直流电压加到晶闸管VS1阳极和阴极之间，VS1导通与截止受控制极上的电压控制。
整流后的电路还加到各电阻和电容上。
直流电压通过Rl和RP1对电容Cl进行充电，Cl上充到的电压通过氖管N加到晶闸管VS1控制极上，当Cl上电压上升到一定程度时，氖管N启辉，将电压加到晶闸管VS1控制极上，使晶闸管VS1导通，灯HL点亮。
电容Cl 上平均电压大小决定了晶闸管VS1交流电一个周期内平均导通时间长短，从而决定了灯的亮度。
当外界亮度高时，光敏电阻器R3阻值小，Cl的充电电压低，晶闸管VS1平均导通时间短，HL灯光就暗。
当外界亮庋低时，光敏电阻器R3阻值大，Cl的充电电压高，晶闸管VS1平均导通时间长，HL灯光就亮。
由于R3的阻值是随外界光线强弱自动变化的，所以灯HL的亮度也是受外界光线强弱自动控制的。
光敏开关电路
光敏开关电路光敏电阻是一种半寻体器件，利用半寻体的光电效应。
当有光照时电阻很小。
无光照时电阻很大。
可用晶体管组成放大器，做成自动控制电路。
实现你所需要的电路。
把光敏电阻作为晶体管的偏流电阻。
这样当有光照时晶体管导通，驱动灵敏继电器。
用继电器接通电动机。
将窗帘打开。
继电器可用JRX--13F灵敏继电器。
其吸合电流不大于50MA。
前级放大器可用达林顿管组成。
放大器后可接一个反向器。
反向器驱动继电器原理及电路：如电路图所示,夸接于稳压二极管的光敏电阻,其值受照射光强弱而变化与稳压二极管并联故电压与稳压二极管相同,当光敏电阻值小时,其电压亦小,若小于崩溃电压时, 稳压二极管无法崩溃,而无法提供触发电路之稳态电源电压,因此UJT无法振荡,所以SCR无法触法导通灯泡不亮.若光敏电阻因被遮掩而内电阻增加,其分压抑随只增加当增加只电压,大于稳压二极管的崩溃电压时, 稳压二极管即崩溃,提供稳态之电压,供触发电路使用, 因而UJT弛张震荡电路得以正常工作SCR(可控硅)因触发而导通,灯泡亦因通电而发光原理：光敏电阻大都是由硫化璃(cds)或化璃(cdse)等材料制成,其波长大约在4000-10000A之间,当光敏电阻受到光照射时,在其材料内部随着光罩设的增加,产生之电子电洞对亦增加,使光敏电阻直随之降低,反之若外界光线降低则光敏阻值增加.光敏电阻规格：NTC热敏电阻线性化的电路设计NTC（负温度系数）热敏电阻的测温范围比集成温度传感器宽（最高可达＋250℃），而价格又比铂热电阻低廉，被广泛应用于工业测温领域。
但由于NTC 热敏电阻属于非线性元件，因此必须进行线性化处理。
利用外部电阻和智能温度传感器来实现NTC热敏电阻线性化的方法，其优点是电路简单、成本低廉，可同时对多路NTC热敏电阻做线性化处理，并能在此基础上构成多通道温度测量系统。
通常利用单片机对NTC热敏电阻进行线性化，不仅电路复杂，而且要做大量的计算。
下面介绍一种利用四通道智能温度传感器MAX6691实现NTC热敏电阻线性化的电路，如图2所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光敏电阻式的调光电路,光控开关电路,暗激发光控开
关的详细电路图
光敏电阻一般广泛应用于各种光控电路，监控灯板，玩具控制等，如对灯光的控制、调节等场合，也可用于光控开关，下面给出几个典型应用电路。
1、光敏电阻调光电路
图中是一种典型的光控调光电路，其工作原理是：当周围光线变弱时引起光敏电阻RG的阻值增加，使加在电容C上的分压上升，进而使可控硅的导通角增大，达到增大照明灯两端电压的目的。
反之，若周围的光线变亮，则RG的阻值下降，导致可控硅的导通角变小，照明灯两端电压也同时下降，使灯光变暗，从而实现对灯光照度的控制。
2、光敏电阻式光控开关
以光敏电阻为核心元件的带继电器控制输出的光控开关电路有许多形式，如自锁亮激发、暗激发及精密亮激发、暗激发等等，下面给出几种典型电路。
图中是一种简单的暗激发继电器开关电路。
其工作原理是：当照度下降到设置值时由于光敏电阻阻值上升激发VT1导通，VT2的激励电流使继电器。
