制作双绞线实验报告
双绞线制作实训报告
双绞线制作实训报告
双绞线制作实训报告
一、实训过程
1、材料准备
1.1、准备双绞线。
首先,准备需要使用的双绞线,根据线缆长度以及需要接头的数量去选择适当的双绞线。
1.2、准备热风枪、剥线钳以及其他工具。
然后,准备好热风枪、剥线钳以及其他必要的工具,这些工具在制作双绞线时非常重要。
2、热风枪焊接线头
开始热风枪焊接线头之前,先将双绞线剥开,并将剥开的钢丝用剥线钳分离出来,然后用热风枪对线头进行焊接,接头要牢固,不能有漏线的情况,焊接完成后再用热风枪对线头进行保护处理。
3、拧固螺母
焊接完成后,拧固螺母,确保螺母牢固地固定在接头上,避免接头被松动。
4、插入保护套
最后,将保护套插入双绞线接头,确保接头处的正确性,并防止阻碍接头两端的线缆。
二、实训结果
实训完成之后,我们观察发现,双绞线接头的连接牢固,没有漏
接的情况,接头的外观完美,保护套插入正确,充分保护接头周围的线缆。
三、总结
通过双绞线制作实训,加深了对双绞线焊接、接头拧固、保护套的插入的理解和技能,进一步提升了自身专业技能。
实验一双绞线制作实验报告

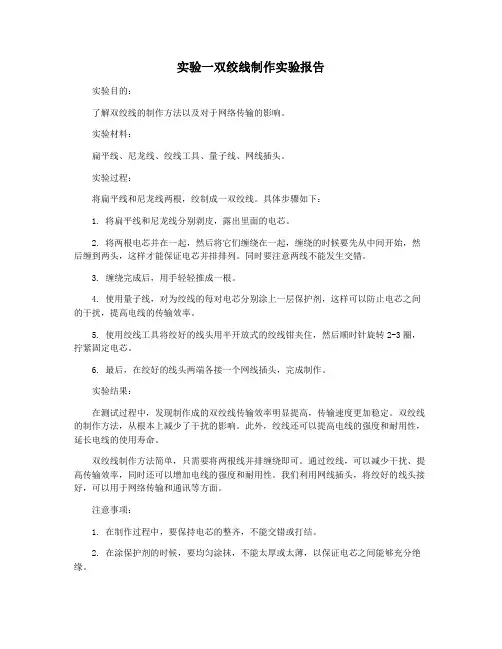

实验一双绞线制作实验报告实验目的:了解双绞线的制作方法以及对于网络传输的影响。
实验材料:扁平线、尼龙线、绞线工具、量子线、网线插头。
实验过程:将扁平线和尼龙线两根,绞制成一双绞线。
具体步骤如下:1. 将扁平线和尼龙线分别剥皮,露出里面的电芯。
2. 将两根电芯并在一起,然后将它们缠绕在一起,缠绕的时候要先从中间开始,然后缠到两头,这样才能保证电芯并排排列。
同时要注意两线不能发生交错。
3. 缠绕完成后,用手轻轻推成一根。
4. 使用量子线,对为绞线的每对电芯分别涂上一层保护剂,这样可以防止电芯之间的干扰,提高电线的传输效率。
5. 使用绞线工具将绞好的线头用半开放式的绞线钳夹住,然后顺时针旋转2-3圈,拧紧固定电芯。
6. 最后,在绞好的线头两端各接一个网线插头,完成制作。
实验结果:在测试过程中,发现制作成的双绞线传输效率明显提高,传输速度更加稳定。
双绞线的制作方法,从根本上减少了干扰的影响。
此外,绞线还可以提高电线的强度和耐用性,延长电线的使用寿命。
双绞线制作方法简单,只需要将两根线并排缠绕即可。
通过绞线,可以减少干扰、提高传输效率,同时还可以增加电线的强度和耐用性。
我们利用网线插头,将绞好的线头接好,可以用于网络传输和通讯等方面。
注意事项:1. 在制作过程中,要保持电芯的整齐,不能交错或打结。
2. 在涂保护剂的时候,要均匀涂抹,不能太厚或太薄,以保证电芯之间能够充分绝缘。
3. 用绞线工具夹住线头时,不能夹的太紧,以免损坏电芯。
4. 确保网线插头的焊接质量,以免引起电线的短路或断路现象。
实验1双绞线的制作(合集五篇)

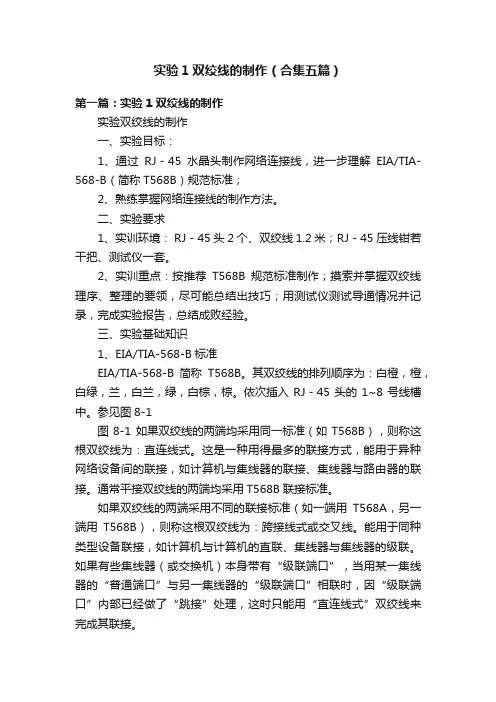

实验1双绞线的制作(合集五篇)第一篇:实验1 双绞线的制作实验双绞线的制作一、实验目标:1、通过RJ-45水晶头制作网络连接线,进一步理解EIA/TIA-568-B(简称T568B)规范标准;2、熟练掌握网络连接线的制作方法。
二、实验要求1、实训环境: RJ-45头2个、双绞线1.2米;RJ-45压线钳若干把、测试仪一套。
2、实训重点:按推荐T568B规范标准制作;摸索并掌握双绞线理序、整理的要领,尽可能总结出技巧;用测试仪测试导通情况并记录,完成实验报告,总结成败经验。
三、实验基础知识1、EIA/TIA-568-B标准EIA/TIA-568-B简称T568B。
其双绞线的排列顺序为:白橙,橙,白绿,兰,白兰,绿,白棕,棕。
依次插入RJ-45头的1~8号线槽中。
参见图8-1图8-1 如果双绞线的两端均采用同一标准(如T568B),则称这根双绞线为:直连线式。
这是一种用得最多的联接方式,能用于异种网络设备间的联接,如计算机与集线器的联接、集线器与路由器的联接。
通常平接双绞线的两端均采用T568B联接标准。
如果双绞线的两端采用不同的联接标准(如一端用T568A,另一端用T568B),则称这根双绞线为:跨接线式或交叉线。
能用于同种类型设备联接,如计算机与计算机的直联、集线器与集线器的级联。
如果有些集线器(或交换机)本身带有“级联端口”,当用某一集线器的“普通端口”与另一集线器的“级联端口”相联时,因“级联端口”内部已经做了“跳接”处理,这时只能用“直连线式”双绞线来完成其联接。
同一局域网内部,连接到各工作站的双绞线应使用同一规范标准制作(T568A或T568B,推荐使用T568B标准),否则可能导致局域网工作不正常。
值得注意。
2、双绞线理序、整理技巧双绞线的四对八根导线是有序排列的,对于100M及以上的网络传输速率,每一根线都有定义(即各有分工),八种颜色的线如何实现快速排序并对应到RJ-45水晶头的导线槽内,不难总结出技巧:第一步:将四对双绞线初排序,如果以深颜色的四根线为参照对象,在手中从左到右可排成:橙,兰,绿,棕;第二步:拧开每一股双绞线,浅色线排在左,深色线排在右,深色、浅色线交叉排列;第三步:跳线:将白兰和白绿两根线对调位置,对照T568B标准,发现线序已是:白橙,橙,白绿,兰,白兰,绿,白棕,棕;第四步:理直排齐:将八根线并拢,再上下、左右抖动,使八根线整齐排列,前后(正对操作者)都构成一个平面,最外两根线位置平行。
双绞线实验报告
双绞线实验报告篇一:双绞线制作实验报告篇二:双绞线制作实验报告实验课程:计算机网络实验名称:双绞线制作实验日期:实验地点:经济管理学院实验中心指导教师:学生姓名:--电子商务实验室学号:试验机号:一.实验目的1.了解制作双绞线需要的工具;2.掌握双绞线的制作;3.掌握测试仪的使用方法;二.实验设备压线钳、双绞线、水晶头,剥线夹三.实验准备1.课前预习实验内容;2.知道实验需要的器材;3.熟记双绞线针脚的排列顺序;四.实验步骤1.剪断利用压线钳的剪线刀口剪取适当长度的网线。
原则上,剪取网线的长度应当比实际需要稍长一些。
原因有两个,一是网线的制作并不保证每次都成功,一旦失败需要剪掉水晶头后重作,这势必又需要占用一段网线;二是网线一般都在地面上或从接近地面处走线,而计算机则都放臵在工作台上,这部分距离也应当考虑进去2.剥皮用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头触及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
这个过程跟接电线时所采用的方法差不多,只是不能用火烧,因为细导线还需要其外层的胶皮相互绝缘。
旋转压线钳和旋转双绞线都能达到将外层胶皮划开的目的,从实际效果来看似乎旋转双绞线更容易把握和控制些。
问题的关键是握紧压线钳的压力,力度过小,划不破保护胶皮,力度过大,则会连同线芯的绝缘层也被破坏,甚至会剪断线芯(铜芯很细也很脆,只要稍有划痕就有折断的危险)。
至于这个力到底用多大,无法在此作定量描述,只能由您在大量的实践中慢慢体会。
3.排序每对线都是相互缠绕在一起的,制作网线时必须将四个线对的8条细导线一一拆开、理顺、捋直,然后按照规定的线序排列整齐。
将每对线拆开前和拆开后,您都必须能够准确地分辨出各线的颜色,因为接线时必须按严格的顺序来接,不能错不能乱。
同时我们应该避免线序错乱,应该注意:将水晶头有塑料弹簧片的一面向下,有针脚的一方向上,使有针脚的一端指向远离自己的方向,有方型孔的一端对着自己,此时,最左边的是第1脚,最右边的是第8脚,其余依次顺序排列注意:所有8条线都不能有导线铜芯暴露的情况出现,否则很可能由于导线短路,而导致网线制作失败。
双绞线实验报告doc
双绞线实验报告.doc 双绞线实验报告一、实验目的1.学习双绞线的制作方法和标准;2.了解双绞线在通信中的重要作用;3.掌握双绞线制作的基本技能。
二、实验原理双绞线是由两根相互绝缘的导线按照一定的绞合方式绞合在一起,形成一种特殊的传输介质。
双绞线分为非屏蔽双绞线(UTP)和屏蔽双绞线(STP)两种,本实验采用的是非屏蔽双绞线。
双绞线在通信中主要用于传输数字信号,其传输原理是利用双绞线两根导线之间的电磁感应来传递信号。
三、实验器材1.双绞线;2.RJ-45水晶头;3.压线钳;4.网线测试仪。
四、实验步骤1.准备工作:检查实验器材是否齐全,准备好所需的工具和材料。
2.剪切双绞线:使用压线钳将双绞线剪切成适当长度,一般为1米左右。
3.排序导线:将双绞线的8根导线按照规定的顺序排列好,橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
4.修剪导线:使用压线钳将导线的末端修剪整齐,确保导线的长度一致。
5.插入水晶头:将排列好的导线插入RJ-45水晶头中,确保每根导线都插入到正确的位置。
6.压接水晶头:使用压线钳将水晶头与导线紧密地压接在一起,确保导线和水晶头之间的接触良好。
7.测试连接:使用网线测试仪测试双绞线的连通性,确保每一根导线都能够正常传输信号。
8.记录数据:将测试结果记录在实验报告中。
五、实验结果与分析在本实验中,我们成功地制作了一根非屏蔽双绞线,并使用网线测试仪对其进行了测试。
测试结果表明,我们制作的双绞线8根导线都能够正常传输信号,符合实验要求。
通过本实验,我们学习了双绞线的制作方法和标准,了解了双绞线在通信中的重要作用,掌握了双绞线制作的基本技能。
同时,我们也发现了一些问题,比如在排序导线时容易出现错误,需要仔细核对导线的颜色顺序;在压接水晶头时需要用力均匀,否则可能会导致导线和水晶头之间的接触不良。
针对这些问题,我们可以通过多次练习来提高制作的熟练度和准确性。
此外,我们也可以通过观看教学视频或者请教老师同学来获取更多的经验和技巧。
双绞线的制作实验报告doc
? 直通线缆
水晶头两头都采纳T568A标准或T568B标准。
? 交叉线缆
一端采纳T568A标准,另一端采纳T568B标准
? 应用处合
四、 实验进程(步骤)
直通UTP线缆的制做
交叉UTP线缆的制做
网线的连通性的测试
实验步骤如下:
第一步:利用压线钳剪线口剪出相应长度的网线。
第二步、剥掉双绞线的灰色爱惜层。将线头放入剥线专用的道口,略微使劲握紧压线钳慢慢旋转,让刀口划开双绞线的爱惜胶皮。 第三步,把4个线对的八条细导线一一解开、理顺、扯直,然后依照规定的标准排列线序。
双绞线的制作实验报告
篇一:《运算机网络》网线制作实验报告(1)
仰 恩 大 学
XX 学年- XX学年第 2 学期 运算机网络 实验报告书
第( )小组
班 级: 指导教师:
实验地址: 泽钏楼102实验时刻: XX.3
组 长: 学 号:
组 员:
实验名称: 网线制作
一、 实验目的
一、了解局域网的组网方式和双绞线的两种制作标准;
第4步 利用压线钳的剪线口把理齐的线缆顶端剪整齐(1.5cm)。 第五步、把整理好的线缆插入水晶头。
第六步、把水晶头插入压线钳的8P槽内压线。
第七步、利用网线测试仪进行测试
主测试仪:1-2-3-4-5-6-7-8-G
远程测试仪:1-2-3-4-5-6-7-8-G7-8-G(交叉线)
把整理好的线缆插入水晶头时,要维持好位置。
篇二:运算机网络双绞线的制作实验报告
实 验 报 告
实验课程名称 运算机网络
实验项目名称 双绞线的制作
年 级 09
专 业 信息与计算科学
学生姓名
制作双绞线实验报告.doc
制作双绞线实验报告.doc
一、实验目的
本次实验的目的是熟悉电子科学实验中的基本原理、练习双绞线的结构和制作、了解双绞线的基本功能,掌握双绞线的交流特性和特性,为电子课程的其他实验打好基础。
二、实验内容
1、准备工具和材料:夹线钳、剪刀、绝缘胶带、双绞线、电压表仪器、万用表、导线、十二插头等。
2、按照实验步骤,正确接好电源,连接电压表仪器、万用表仪器,测量信号电压。
3、使用双绞线将被测信号连接到电压表仪器和万用表仪器上,根据实验步骤调节电压表和万用表的相应范围,测得信号电压值。
4、根据测量结果,记录双绞线在连接不同仪器时的性能特性,并分析双绞线结构与双绞线性能特性之间的关系。
三、实验结果
双绞线连接实验后,在调节针档位后,记录了电压表仪器和万用表仪器测量到的电压值,内容如下:
电压表:6.2V
万用表:6.19V
双绞线的性能特性表现在,在双绞线的正常状态下,它可以良好的传输电压。
通过本次实验,使用者可以比较准确的了解双绞线的基本功能、特性及其使用方法。
双绞线是非常实用的电子线,可以将多个不同的仪器连接起来,使一个仪器的输出信号输入到另一个仪器中,实现信号的传输及测量,进而实现电子课程各个实验的测量分析。
双绞线制作实验报告
双绞线制作实验报告
实验目的:通过制作双绞线并测试其性能,学习双绞线的原理和应用。
实验原理:
双绞线是由两条相互缠绕的线组成的,旨在减小信号传输时的干扰。
一般情况下,每
条电线都是由多根细铜线缠绕在一起的,这样可以增加电线的柔软性,减轻绞线时的应力。
制作双绞线的过程中,需要采用双绞方法,在两个电线绞合的过程中,使得电线的旋
转方向相反,可以有效防止电磁干扰。
同时,绞线时需要保证两个线圈绞得足够紧密,以
提高双绞线的抗干扰能力。
实验材料:
1. 铜线
2. 绞线工具
3. 钳子
4. 尺子
实验过程:
1. 裁剪铜线,每条线需要裁剪15cm长度。
2. 在一端的两条线上各剥去1cm左右的绝缘层。
3. 将两条裸露的铜线叉开成“V”形,并旋转成相反方向。
4. 将两条铜线缠绕成双绞线,缠绕时需要注意方向一致,不要交替旋转。
5. 将双绞线缠绕至约3cm的长度处,将另一头的铜线剥去绝缘层,并尽可能地与已
缠好的铜线缠绕在一起。
6. 用钳子固定双绞线的结尾,完成制作。
实验结果:
通过测试,双绞线可以有效减小信号传输时的干扰,其性能优于单一铜线。
双绞线制
作的好坏对其抗干扰能力也有影响。
当制作绞线不紧密时,其抗干扰能力会受到影响。
结论:
通过制作双绞线实验,我们学习到了双绞线的优势和制作方法。
双绞线在售楼处、医院、公园、广场、车站等地点广泛使用,它可以有效降低信号的丢失率和降噪能力,保证了我们进行通信的稳定性和连续性。
计算机网络实验报告-实验一:双绞线的制作精选全文完整版
可编辑修改精选全文完整版实验报告(实验1)实验人:学号:日期:院(系):计算机与信息科学学院专业(班级):实验题目:实验一:双绞线的制作一. 实验目的1、掌握双绞线的制作方法和制作工艺;2、掌握双绞线的接线标准T568A、T568B;3、掌握双绞线的检测方法,了解常见的连接方式;4、认识常见的网络设备外观,基本构造;5、了解小型局域网的组建方式。
6、掌握TCP/IP协议的设置方法。
二. 实验环境(工具)1、常见的网络互联设备:网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等;2、制线工具:压线钳、测线仪、双绞线、RJ-45头等;3、Windows2000操作系统的计算机多台。
三. 实验步骤1、双绞线的制作:1.1根据需要,取相应长度(≦100M)双绞线一根,用压线钳剥去15-20mm 的外皮,如图1所示:图1 将双绞线剥去15-20mm 的外皮在这个步骤中需要注意的是,压线钳挡位离剥线刀口长度通常恰好为水晶头长度,这样可以有效避免剥线过长或过短。
若剥线过长看上去肯定不美观,另一方面因网线不能被水晶头卡住,容易松动;若剥线过短,则因有保护层塑料的存在,不能完全插到水晶头底部,造成水晶头插针不能与网线芯线完好接触,影响线路的质量。
1.2按照T568B标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺,排列的时候应该注意尽量避免线路的缠绕和重叠;图2 按T568B标准理线通常双绞线的制作有二种接线标准,即EIA/TIA布线标准中规定的T568A和T568B标准。
其中,T568B标准是100M局域网中常用的接线方式。
T568B标准如下图表所示:脚位 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿褐白褐表1-1-2 T568B标准T568A标准如下图表所示:脚位 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙褐白褐表1-1-3 T568A标准1.3 把线缆依次排列好并理顺压直之后,应该细心检查一遍,确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。
网络实验报告(实验一双绞线制作)
双绞线制作及网络配置一、实验要求1.能够自己独立完成双绞线的制作2.学习网络配置的方法, 能够完成计算机直接连接通信和通过交换机连接通信。
二、实验过程1.双绞线的制作(1)双绞线也叫双扭线, 有两部分构成: 网线和水晶头。
(2)剥-----用工具从网线端头五厘米处剥掉表层的橡胶外皮。
排-----将暴露在外面的八根电路线按照顺序排列好, 并把线压平摆其。
我们采用的是EIA/TIA568B的标准, 所以排列的顺序为: 1.橙白 2.橙 3.绿白 4.蓝 5.蓝白 6.绿 7.棕白 8.棕如果采用A标准则是把1和3,2和6交换位置即可。
(3)插----通过和水晶头比较后, 确定彩色线的长度, 用工具剪齐, 把水晶头带卡的一边向着手心, 把线插入水晶头里面, 确定线全部插入。
且灰色橡胶外皮有部分在水晶头内。
压线---用压线的工具把水晶头放入其中, 然后用力压, 与此同时用手将彩线慢慢的往里推, 保证线全部进入水晶头里面。
使彩线与水晶头上的金属片接触完好。
测----将做好的双绞线插入测量的工具中, 便可观察出制作是否成功。
而且可以知道那根线是工作的, 通过检测可以检查问题并及时改正。
实验完成后将实验用具交还至老师处, 收拾好实验桌。
2.网络配置(1)集线器用于物理层的连接通信, 而交换机用于数据链路层的连接通信(2)计算机直接通过集线器连接通信1.先以C类内部地址配置计算机四台电脑的IP地址分别设为192.168.1.2 192.168.1.3 192.168.1.4192.168.1.5 (本机)2.通过网线直接通过集线器连接两台计算机(能Ping通)打开命令指示符输入Ping 192.168.1.4 按下ENTER 会出现如下结果: 打开IRIS 软件运行, 得到如下结果(2)通过交换机连接通信1.通过交换机将两台计算机连接组成LAN (能相互Ping通)打开命令指示符, 输入Ping 192.168.1.4 按下ENTER 会出现如下结果:将组建的LAN连接到出口交换机 , 打开IRIS 软件运行, 得到如下结果集线器和交换机的区别: 比如有a b c d 四台机子,用集线器连起来,它们在互相通信的时候,比如a要把数据传给b,但同时c也要传给d,它们是不能同时进行的,也就是说a传给b数据的时候,c不能传数据给d.而交换机可以让它们同时进行.。
双绞线的制作实验报告
双绞线的制作实验报告引言双绞线是一种用于传输数据和信号的通信线缆,在现代网络通信中起着关键作用。
本实验旨在了解双绞线的制造原理并通过实践掌握其制作技巧。
通过本次实验,我们将深入了解双绞线的结构、性能和制备过程。
一、双绞线的结构与原理双绞线是由两根绝缘导线组成的,通过将两根导线成对扭绞形成一条线缆。
扭绞的目的是为了减少干扰和电磁波的干扰,提高传输质量和速率。
在制作双绞线时,我们需要掌握两种扭绞方式,即正向扭绞和逆向扭绞。
正向扭绞的含义是将两根导线以同一个方向进行扭绞,而逆向扭绞则是将两根导线分别以相反的方向进行扭绞。
这些细微的扭绞差异将在后续实验中得到验证。
二、双绞线的材料与工具要求在制作双绞线时,我们需要准备以下材料和工具:1. 铜线:铜线是理想的导体材料,我们选择直径为0.5毫米的铜丝。
2. 绝缘材料:一种良好的绝缘材料可以保护铜线时将电信号传输。
我们选择PVC(聚氯乙烯)作为绝缘材料。
3. 剥线工具:剥线工具用于剥去铜线上的绝缘层,将其暴露出来以便后续的接线操作。
4. 扭绞工具:扭绞工具是用于将两根铜线进行扭绞,制作成双绞线。
5. 魔术胶带:魔术胶带可用于固定线缆的连接,保持线缆整洁,防止扭绞的线材松弛。
三、双绞线的制作步骤1. 剥去绝缘层:使用剥线工具,小心地将绝缘层从铜线上剥离,同时留出一小段裸露的铜线。
2. 进行扭绞:将两根铜线用扭绞工具进行扭绞,这里我们可以尝试正向扭绞和逆向扭绞两种方式,并记录两种方式下的扭绞效果和差异。
3. 固定线缆:使用魔术胶带将扭绞后的线缆固定在一起,确保连接牢固并保持线缆整洁。
4. 测试性能:将制作完成的双绞线连接到测试仪器上,进行性能测试。
通过测试仪器,我们可以分析双绞线的传输速率、信号干扰情况以及连接质量。
四、实验结果与讨论根据我们的实验结果,我们可以得出以下结论:1. 扭绞方式的影响:我们发现,正向扭绞方式能够减少电磁波的干扰,提高双绞线的传输质量和速率。
制作双绞线实验报告
制作双绞线实验报告第一篇:制作双绞线实验报告实验1 制作双绞线一、实验目的(1)理解双绞线的结构和特点。
(2)掌握100M双绞线的制作技能。
(3)学会双绞线测线仪的使用。
二、实验材料和设备(1)双绞线若干米;(2)RJ-45水晶头4个;(3)双绞线制作钳子1把;(4)测线仪1个。
三、实验原理(1)直通线:两边为相同线序,一般以568B为标准,一般用于不同类设备的连接,如计算机-交换机、交换机-路由器等。
(2)交叉线:一端为568A,另一端为568B,一般用于相同设备的连接,如计算机-计算机、计算机-路由器、交换机-交换机等。
(3)四、实验过程1.剪线:先用钳子将网线的一端剪齐,然后将剪齐的一端插入到钳子用于剥线的缺口中,注意网线不能弯,直插进去,直到顶住网线钳后面的挡位,稍微握紧压线钳慢慢旋转一圈,让刀口划开双绞线的保护胶皮,拔下胶皮。
2.理线:剪掉线的外皮后可以看到四对芯线,将四对芯线分开,并将线对扭开,按照统一的排列顺序排列,要注意每条芯线都要拉直,并相对分开排列,不能重叠。
3.排线:按照EIA/TIA 568A 或 EIA/TIA 568B 标准排列芯线。
4.齐线:将已经排好的芯线并列一排,再用钳子在垂直于芯线排列方向将芯线剪齐。
5.插线:左手水平握住水晶头,塑料扣的一面朝下,开口朝右,将剪齐的双绞线插入水晶头中,插时要将将各条芯线插到水晶头的底部,不能弯曲。
6.压线:确认所有芯线都插到水晶头底部后,将水晶头放入钳子的压线缺口处,用钳子压插好线的水晶头,压紧,用手轻拉网线,确保网线和水晶头连接紧密。
7.测线:用测线仪测验双绞线是否制作成功,如果线的连接方式是交叉线,则左右1和3同时亮,2和6同时亮,其余一一对应;如果是直通线,则左右灯亮时一一对应。
五、实验结论这是第一次接触怎样制作双绞线,在制作完成测验以后,觉得有很多事项都要注意。
首先,在开始选双绞线,既不能太长,也不能太短,太短不能使用,最长不能超过100米,因为双绞线的传播极限就是100米;然后,在剪线的时候力量、长短要适中,力量太大会将线剪断或者剪破,会导致芯线之间短路或不通,影响通信质量;在排线和齐线过程中,左手一定要紧握已排好的芯线,否则芯线会移位;插线时,一定要插到底,否则芯线会接触不良,影响通信质量或者芯线松动增加磨损速度;最后测试时,要注意检测亮灯是否正确,以保证双绞线的质量。
实验:双绞线的制作
实验一、双绞线的制作(物理层实验)一、实验原理1.1 双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。
两根线安按照一定的密度相互绞在一起,就可以改变导线的电气特性,从而降低信号的干扰程度。
双绞线电缆比较柔软,便于在墙角等不规则地方施工,但信号的衰减比较大。
在大多数应用下,双绞线的最大布线长度为100米。
双绞线分为两种类型:非屏蔽双绞线和屏蔽双绞线。
1.2 双绞线连接双绞线采用的是RJ-45 连接器,俗称水晶头。
RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
按照双绞线两端线序的不同,我们一般划分两类双绞线:一类两端线序排列一致,称为直连线;另一类是改变线的排列顺序,称为交叉线。
线序如下:直连线:(用于主机与集线器或交换机连)1 2 3 4 5 6 7 8A 端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;(T568B线序标准)B 端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕。
交叉线:(用于主机与主机连)1 2 3 4 5 6 7 8A 端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;B 端:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕。
(T568A线序标准)在进行设备连接时,我们需要正确的选择线缆。
当同种类型的接口通过双绞线互连时,使用交叉线;当不同类型的接口通过双绞线互连时使用直连线。
二.实验内容:制作直连和交叉双绞线三.实验目的:理解直连线和交叉线的应用范围,掌握直连线和交叉线的制作方法。
四.实验环境:RJ45卡线钳一把、水晶头、双绞线、测试仪五.实验步骤:(1)剪下一段长度的双绞线电缆(2)用压线钳在电缆的一端剥去约2cm护套。
(3)分离4对电缆,按照所做双绞线的线序标准(T568A或T568B)排列整齐,并将线弄平直。
(4)维持电缆的线序和平整性,用压线钳上的剪刀将线头剪齐,保证不绞合电缆的长度最大为1.2cm。
双绞线的制作 实验报告
双绞线的制作实验报告一、实验目的1、了解双绞线的结构和分类。
2、掌握双绞线的制作方法和步骤。
3、学会使用相关工具进行双绞线的制作和测试。
二、实验原理双绞线(Twisted Pair)是由两条相互绝缘的导线按照一定的规格互相缠绕(一般以逆时针缠绕)在一起而制成的一种通用配线。
双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰,更主要的是降低自身信号的对外干扰。
把两根绝缘的铜导线按一定密度互相绞在一起,可以降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
三、实验设备和材料1、 5 类或超 5 类双绞线2、 RJ-45 水晶头若干3、双绞线压线钳4、网线测试仪四、实验步骤1、准备工作选取一段合适长度的双绞线,一般不超过 100 米。
用剥线钳将双绞线一端的外皮剥开约 2 3 厘米,注意不要损伤内部的线芯。
2、排线序按照 EIA/TIA 568B 标准,将双绞线的 8 根线芯按照从左到右的顺序排列为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
或者按照EIA/TIA 568A 标准,排列顺序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
3、剪齐线芯将排列好的线芯剪齐,确保线芯的前端整齐平整,长度约为 15 厘米。
4、插入水晶头把剪齐的线芯缓缓插入 RJ-45 水晶头中,注意线芯要顶到水晶头的顶端,且每根线芯都要在对应的线槽中。
5、压线将插好线芯的水晶头放入压线钳的压线口,用力压紧,确保水晶头的铜片能够刺破线芯的绝缘层,与线芯良好接触。
6、制作另一端按照相同的方法制作双绞线的另一端。
7、测试使用网线测试仪测试制作好的双绞线是否导通。
将双绞线的两端分别插入测试仪的主测和远程测试端口,如果测试仪上的指示灯依次亮起,则说明双绞线制作成功;如果有指示灯不亮,则说明双绞线存在断路或接触不良等问题,需要重新制作。
五、实验注意事项1、在剥线时,要掌握好力度和深度,避免损伤线芯。
实验1双绞线的制作
实验1双绞线的制作实验一:制作双绞线一、实验目的熟悉R J45、T568A 和T568B 头制作过程和网线连接的原则,掌握动手制作二条合格的五类双绞线的直通线和交叉线。
二、背景描述拥有一台带有网卡的计算机,想通过计算机上网或者与其他计算机相连。
三、实现功能1.学习LAN中网线连接的原则,实际动手制作二条五类双绞线的直通线和交叉线;2.用电缆测试仪测试所做的网线是否合格,并标识合格品。
四、分组与实验设备四人为一组。
1.提供每组2米五类双绞线,8个R J45 水晶头;2.提供每组2套网线制作工具,如双绞线压线钳、电缆测试仪、斜口钳五、实验拓扑六、实验步骤1.交叉线的制作(1)剪下一段长度的电缆(2)用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮(约 2cm)。
(3)剥除外包皮后即可见到双绞线网线的4对8条芯线,并且可以看到每对的颜色都不同。
每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。
四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。
每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开,理顺,捋直,然后按照规定的线序排列整齐。
(4)把线尽量抻直(不要缠绕)、压平(不要重叠)、挤紧理顺(朝一个方向紧靠),然后用压线钳把线头剪平齐。
(5)一手以拇指和中指捏住水晶头,使有塑料弹片的一侧向下,针脚一方朝向远离自己的方向,并用食指抵住;另一手捏住双绞线外面的胶皮,缓缓用力将8 条导线同时沿R J-45 头内的8个线槽插入,一直插到线槽的顶端。
(6)确认所有导线都到位,并透过水晶头检查一遍线序无误后,用压线钳制 RJ-45 头。
将R J-45 头从无牙的一侧推入压线钳夹槽后,用力握紧线钳,将突出在外面的针脚全部压入水晶并头内。
(7)另一个接头的线序按照T568B 标准制作。
双绞线的制作 实验报告(两篇)2024
引言:本实验报告旨在详细介绍和阐述双绞线的制作过程,通过实验结果和数据的分析,探讨其在通信领域中的应用。
随着科技的不断发展,双绞线作为一种常见的传输介质在数据通信领域中得到了广泛应用。
它具有高带宽、抗干扰能力强等特点,因此在实际应用中使用广泛。
本实验报告将从双绞线的原理、制作过程、质量测试等方面进行详细说明,以便读者更好地理解和应用双绞线。
正文内容:一、双绞线的原理1.1 双绞线的结构- 双绞线由两根绞合在一起的细线组成,通常有两对线组成一根双绞线。
绞合的方式可以是顺时针或逆时针。
- 绞合的目的是减少电磁辐射和互相干扰,提高信号的传输质量。
1.2 双绞线的工作原理- 双绞线利用两根线之间的磁场形成的电流互相干扰的原理来减少外部干扰的影响。
- 当信号通过双绞线传输时,两根线之间的磁场会导致电流的产生,从而减小干扰的影响。
- 双绞线能够有效地抑制电磁辐射和互相干扰,提高信号的传输质量。
二、双绞线的制作过程2.1 材料准备- 选择合适的绞线材料,一般选择铜线作为绞合的线材。
- 准备好绞合双绞线所需要的绞合工具,如绞线机、剥线钳等。
2.2 双绞线制作步骤- 第一步,剥去绞合双绞线所需长度的绝缘层。
- 第二步,将两根绞线沿着相反的方向扭绞在一起。
- 第三步,使用绞线工具将绞合的双绞线进行整齐地缠绕,确保绞合的紧密度和均匀度。
- 第四步,给绞合的双绞线套上保护套,以增加线材的结构强度和使用寿命。
- 第五步,对制作好的双绞线进行外观检查,确保线材的外观完好无损。
三、双绞线的质量测试3.1 电气测试- 使用万用表分别测量双绞线的电阻、电容和电感等电气参数,以评估线材的质量。
- 电阻值的大小反映了双绞线的导电性能,电容和电感的大小则反映了线材对信号的传输和抗干扰能力。
3.2 传输测试- 使用信号发生器和示波器,将信号输入到双绞线中,通过示波器观察输出的信号波形和幅度,以评估双绞线传输质量的好坏。
- 在传输测试中,要注意双绞线的传输性能、抗干扰性能和信号失真情况等指标。
双绞线的制作与测试实验报告
双绞线的制作与测试实验报告一、实验目的1. 学习双绞线的制作方法;2. 学习双绞线的测试方法;3. 掌握双绞线连接的方法。
二、实验设备和器材1. 双绞线;2. RJ45插头;3. 钳子;4. 网线测试仪。
三、实验原理1. 双绞线的制作方法:双绞线的制作需要两根同样的线芯,每根线芯中都有四个不同的颜色的铜线,分别为红色,绿色,蓝色和棕色。
双绞线制作需要进行如下步骤:①剥开线芯外皮;②按照白色线芯的排列顺序,将铜线按颜色依次插入插芯,注意线芯接触插芯金属部分,准确到插芯的前端;③用钳子夹紧插芯金属部分;④将插芯插入RJ45插头,用钳子夹紧插头;⑤重复步骤①-④,制作另一端。
2. 双绞线的测试方法:为了确保双绞线的质量,需要使用网线测试仪进行测试。
测试方法如下:①制作双绞线两端,接上网线测试仪;②按下网线测试仪的测试按键,在测试仪的显示屏上观察测试结果。
如果测试结果显示为符合规范,则表示双绞线通过测试;③如果测试结果显示为不符合规范,则需要检查双绞线的铜线是否插入插芯正确,插头是否夹紧。
四、实验步骤1. 制作双绞线:将两端的线芯按照白色线芯的排列顺序,将铜线依次插入插芯,用钳子夹紧插芯金属部分;2. 插头夹紧:将插芯插入RJ45插头,用钳子夹紧插头;3. 反复测试:重复上述步骤,制作另一端。
之后使用网线测试仪进行反复测试,确保测试结果符合规范。
五、实验注意事项1. 制作双绞线时需要按照颜色和顺序插入铜线,插头夹紧也要用钳子,以确保铜线和插头之间的接触良好;2. 网线测试仪要使用合适的测试方法和测试工具;3. 要使用符合质量标准的双绞线和RJ45插头,以确保测试结果准确可靠。
六、结论通过实验,我们学习了双绞线的制作方法和测试方法。
在制作双绞线时,需要注意插入铜线的顺序和方式,结果必须符合规范的质量标准。
使用网线测试仪进行测试时,也要使用合适的测试方法和测试工具,以确保测试结果准确可靠。
制作与测试双绞线实训报告
制作与测试双绞线实训报告制作与测试双绞线实训报告一、实训背景及目的双绞线是一种常见的网络传输介质,其性能直接影响着网络传输速度和稳定性。
本次实训旨在通过制作和测试双绞线,掌握其基本制作方法和测试技能,提高学生对网络传输介质的理解和应用能力。
二、实验器材及材料1. 双绞线2. 网络钳3. 剥线钳4. 网络测试仪三、实验内容及步骤1. 制作直通双绞线(1)使用剥线钳将双绞线外皮剥去约2-3cm;(2)将每对彩色线缆分别拧成一起,并用剥线钳剥去其中一条彩色线的约1-2cm外皮;(3)将两条彩色线分别插入RJ45头中,注意顺序与颜色相对应;(4)使用网络钳压紧RJ45头,确保每根导体都被卡住。
2. 制作交叉双绞线(1)使用剥线钳将双绞线外皮剥去约2-3cm;(2)将每对彩色线缆分别拧成一起,并用剥线钳剥去其中一条彩色线的约1-2cm外皮;(3)将两条彩色线交叉插入RJ45头中,注意顺序与颜色相对应;(4)使用网络钳压紧RJ45头,确保每根导体都被卡住。
3. 测试双绞线(1)将制作好的双绞线插入网络测试仪中;(2)打开测试仪并进行测试,检查是否符合直通或交叉的标准。
四、实验结果及分析通过实验制作和测试双绞线,学生们掌握了制作方法和测试技能。
在测试过程中,若出现不符合标准的情况,则需要重新制作并进行测试直至符合标准为止。
此外,在实验过程中还需注意安全操作,避免对自身和他人造成伤害。
五、实验心得及体会通过本次实训,我们深刻认识到了双绞线在网络传输中的重要性,并掌握了基本制作和测试技能。
同时也意识到在实际应用中需要更加注重质量控制和安全操作。
希望今后能够进一步加强理论知识学习和实践操作能力提升。
双绞线的制作实验结果及总结
双绞线的制作实验结果及总结引言双绞线是一种常用于数据传输和通信的电缆类型。
在本实验中,我们将探讨双绞线的制作过程,并总结该实验的结果。
本文将分为以下几个部分进行讨论:1.实验目的2.实验步骤3.实验结果分析4.结论与总结1. 实验目的本实验的目的是制作一种双绞线,并测试其传输性能。
通过实验我们可以了解到双绞线的制作方法,以及不同因素对其传输性能的影响。
2. 实验步骤2.1 材料准备在进行双绞线制作实验之前,我们需要准备以下材料:•2根相同规格的电线•剥线钳•插头和插座2.2 制作双绞线以下是制作双绞线的步骤:1.使用剥线钳将电线两端的外皮去除,露出内部的绞线。
2.每根电线内部共有4根绞线,将其中两根绞线分别剥离外皮,露出内部的金属线芯。
3.将两根绞线交叉绞合在一起,形成一条双绞线。
4.重复以上步骤,制作另一根双绞线。
2.3 测试传输性能在制作完成双绞线之后,我们需要测试其传输性能。
以下是测试步骤:1.将一端的双绞线插入插头中,另一端插入插座。
2.将插头和插座连接到测试仪器上,执行传输性能测试。
3.记录测试结果,包括传输速率、误码率等指标。
3. 实验结果分析通过实验我们得出了以下结果:1.双绞线的制作过程相对简单,只需要使用剥线钳将电线剥皮,并将其中两根绞线交叉绞合在一起即可。
2.不同材料和制作工艺对双绞线的传输性能有影响。
例如,采用高质量的电线和合适的制作方法可以提高传输速率和降低误码率。
3.双绞线的传输性能与其长度有关。
通常情况下,双绞线的传输速率会随着长度的增加而下降,而误码率则会增加。
4. 结论与总结通过本次实验,我们得出了以下结论:1.双绞线是一种常用的数据传输电缆,其制作过程相对简单。
2.双绞线的传输性能与材料、制作工艺和长度等因素有关。
3.高质量的双绞线可以提供更高的传输速率和更低的误码率。
总之,双绞线的制作实验使我们对其制作过程和传输性能有了更深入的了解。
通过掌握双绞线的制作方法和影响传输性能的因素,我们可以更好地应用双绞线进行数据传输和通信。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
网络连接设备及工具的使用
实验目的:熟悉网络连接设备及工具的使用, 了解双绞线的特性与应用场合,掌握双绞线的制作方法。
实验要求:在实验课上,结合实验原理,通过使用压线钳等工具,制作直通线或者交叉双绞线,经过测试仪检测连接成功,完成实验。
实验环境:RJ-45头若干、双绞线若干米、RJ-45压线钳一把、测试仪一套。
相关理论:(1) 非屏蔽双绞线的六种类型
类别应用
Cat 1 可转送语音,不用于传输数据,常见于早期电话线路电信系统
Cat 2 可转输语音和数据,常见于ISDN和T1线路
Cat 3 带宽16MHz,用于10BASE-T,制作质量严格的3类线也可用于100BASE-T 计算机网络。
Cat 4 带宽20MHz,用于10BASE-T或100BASE-T。
Cat 5 带宽100MHz,用于10BASE-T或100BASE-T,制作质量严格的5类线也可用于1000BASE-T。
Cat 6 带宽高达200MHz,可稳定运行于1000BASE-T。
实验使用双绞线是5类线。
由8根线组成,颜色分别为:
【橙白,橙】,【绿白,绿】,【蓝白,蓝】,【棕白,棕】
(2)RJ-45连接器和双绞线线序
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
工程中使用比较多的是 T568B 打线方法,线序如下:
直通线:(机器与集线器连)
1 2 3 4 5 6 7 8
A端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;
B端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕。
交叉线:(机器直连、集线器普通端口级联)
1 2 3 4 5 6 7 8
A端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;
B端:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕。
实验步骤(以机器与集线器连接之RJ45头的制作为例,采用T568B标准)
(1)准备
(2)准备剥线
(3)剥线
(一)
(二)(三)(四)
(五)
(六)(4)放入RJ45插头
(5)准备压实
(6)压紧
(一)
(二)
(7)完成
(8)测试并完成PC机与Hub的连接
完成双绞线的两端RJ45头的制作后,通过RJ45测线仪测量网线是否接线正常。
而后,将同组的PC机接入Hub,组成一个局域网。
实验结果:我完成交叉双绞线的两端RJ45头的制作后,通过RJ45测线仪测量网线接线正常。
实验总结:通过这次实验,我知道了如何使用制作双绞线的工具;制作双绞线前要检查各种设备是否完好,比如,要用手指抚摸水晶头金属片是否扎手,如果扎手就是可用的;剥线时不能用力过大,否则会把里面的铜线折断;制作时要按照颜色摆好线序,并且剪齐,线头不能过长或过短,不然会接触不良或者外表不美观;在这次实验过程中,我体会到了团队协作的重要性,在团队中要互帮互助;同时,知道了自己虽有一定理论知识,但是缺乏实际操作能力,所以,在今后学习和实验过程中要不断练习,提高自己的动手能力。
