逆变器初学者必看制作秘笈(全部资料)

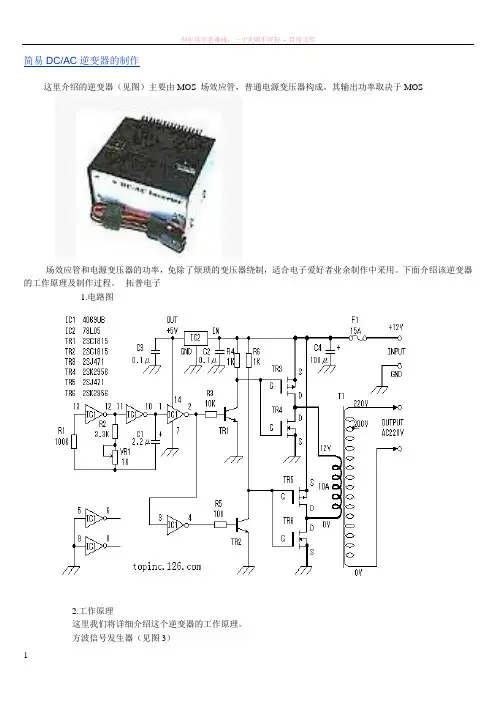

简易dcac逆变器的制作
简易DC/AC逆变器的制作这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3）MOS场效应管电源开关电路。
这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。
MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field EffectTransistor（金属氧化物半导体场效应管）的缩写。
它一般有耗尽型和增强型两种。
本文使用的为增强型MOS场效应管，其内部结构见图5。
它可分为NPN型PNP型。
NPN型通常称为N沟道型，PNP型也叫P沟道型。
由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。
我们知道一般三极管是由输入的电流控制输出的电流。
但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。
为解释MOS场效应管的工作原理，我们先了解一下仅含有一个P—N结的二极管的工作过程。
如图6所示，我们知道在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流通过。
这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸引而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端运动，从而形成导通电流。
同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时在P型半导体端为负电压，正电子被聚集在P型半导体端，负电子则聚集在N型半导体端，电子不移动，其PN结没有电流通过，二极管截止。
自制简易逆变器，超简单
自制简易逆变器，超简单
逆变器可以把直流电转换成交流电，通常还要有升压变压器，电路部分通常很复杂，不适合初学者制作。
但在寻找了几天之后，我终于找到一个简单，好做的逆变器，而且有一定的实用性。
电路图在此
材料：导线若干，IRFZ44或IRF3205场效应管两个，0.25瓦330欧电阻两个，磁罐变压器【自绕】一个，还有一个电池组5至7V，一个灯头，一个小型3W节能灯，导线若干，散热片【可选】下面是电路图[attach]9199[/attach]电池我用的6V4.5AH，买一个新的也不贵，几十块钱而已，也可以用4节干电池或两节手机电池串联，但亮一阵子就没法驱动了，所以推荐用蓄电池，还可以充电，呵呵，我是用9V2W太阳能板冲的，太慢了55555555，有充电器当然更好更快了。
注意，因为电池放电电流较大，故一定要用粗些的线连接电路，否则很可能烧，我已经烧了3根面包板连接线了。
我使用面包板连接，其实可以直接连，反正没几个件
如图，驱动3W节能灯，很亮，来几张晚上点亮的图
因为·相机有自动调光功能，所以看上去照亮的区域不大，实际的效果好些
对了变压器还没说，先在骨架上绕次级300圈0.2左右的漆包线，再绕初级12圈在第六圈抽头，次级接节能灯哦。
逆变器的制作方法
逆变器的制作方法逆变器是一种将直流电转换为交流电的电气设备。
它在太阳能发电、电池储能系统、风力发电等应用中起着重要作用。
下面将介绍逆变器的制作方法，包括材料准备、电路设计和装配等步骤。
1.材料准备制作逆变器的材料通常包括以下几个方面：-整流器：用于将直流电转换为交流电。
可以使用晶体管、MOSFET器件或开关管等。
-滤波器：用于滤除交流电中的噪声和谐波，使输出电流更加稳定和纯净。
-控制器：用于监测和控制逆变器的工作状态，保证其正常运行。
-并联二用逆变器（若需要）：用于扩大逆变器的功率输出。
2.电路设计逆变器电路的设计复杂度取决于功率要求和具体应用场景。
以下是一个基本的逆变器电路设计：-输入电压：根据具体需求选择适当的直流电源电压。
-整流器：选择适当的整流器器件，如MOSFET，以实现将直流电转换为交流电。
-控制器：设计一个控制器，监测逆变器的工作状态并调节其输出。
-滤波器：根据需要设计一个滤波器电路，用于滤除输出交流电中的噪声和谐波。
-输出：连接交流负载，如灯泡、电动机或电子设备等。
3.装配和调试完成了逆变器电路的设计后，就可以进行装配和调试了：-将电路中的各个组件和器件按照设计连接在一起。
-检查电路的连接是否正确，确保没有短路或接触不良的情况。
-打开输入直流电源，观察输出交流电压和频率是否符合要求。
-如果存在问题，可以通过调节控制器、更换元件或调整电路参数等方式进行调试。
需要注意的是，逆变器的制作需要一定的电子技术基础和知识，对于初学者来说可能会有一定的难度。
此外，逆变器涉及到高电压和高频电路，操作时需要格外小心，避免电击和过电流等危险。
总结：制作逆变器的方法包括材料准备、电路设计和装配调试等步骤。
需要根据具体需求选择适当的材料和器件，并理解逆变器电路的工作原理。
逆变器的制作需要一定电子技术基础和注意安全，同时可以根据实际情况进行调试和优化。
自制超简单200w48v50HZ逆变器
自制超简单200w48v50HZ逆变器
48v逆变器很少有图纸来仿制.或者太复杂.我这个自已反复试验才成功.元件少,自制容易.插在电动车充电座上,就可逆变输出200w功率,骑电动车上门维修的朋友,停电都不怕了.测试电动车电池放电性能也行元件选择.R1 R2用二个100w白炽灯泡代用正好.二个二极管是1N4007,上下管用旧彩电拆的行管,开关管如951 820都可,上下各4支并联,变压器为铁芯,旧黑白上18v变压器拆了重绕.
,警告:当逆变器工作时,振荡产生的感应电很高,千万不要用手同时触及上下管集电极的散热片.。
如何制作一个2000W的正弦波逆变器
如何制作一个2000W的正弦波逆变器要制作一个2000W的正弦波逆变器，你需要经过下面的步骤：1.设计规划：首先，你需要设计一个逆变器的电路图。
这个电路图应该包括逆变器的主要部件，例如转换器、滤波器以及控制电路。
你还需要决定所需的输入电压和输出电压，并确保这些参数与你的需求相匹配。
2.所需材料：准备所需的材料和元器件。
这些包括逆变器芯片、电容器、电感、二极管、电阻器和电容等。
3.搭建电路：根据你的电路图，使用电焊工具和电路板将元器件焊接连接。
确保注意正确的焊接顺序和焊点的质量。
4.程序控制：在逆变器中加入一个微控制器或其他控制电路，使其能够监测和调整输入电压和输出电压。
这将增加逆变器的稳定性和可靠性。
5.测试和调整：连接逆变器到适当的电源，并将负载连接到输出端口。
使用示波器或其他测试设备来测试逆变器的输出波形和频率。
如果有任何问题，你需要进一步调整电路或元器件。
6.优化和改进：一旦你的逆变器正常运行，你可以对其进行优化和改进。
这可能包括优化电路参数、增加保护电路以确保逆变器的安全运行，并增加效率等。
在整个制作过程中，请确保注意安全事项。
遵循正确的电气操作程序，确保使用正确的工具和设备。
总结：制作一个2000W的正弦波逆变器需要一些电子知识和技巧。
这个过程需要进行详细的设计和规划，选择和准备所需的材料，并将元器件焊接到电路板上。
然后，你需要进行测试、调整和优化以确保逆变器的稳定和可靠性。
通过遵循正确的步骤和注意事项，你可以成功地制作一个2000W的正弦波逆变器。
简易逆变器制作方法
简易逆变器制作方法一、引言逆变器是一种将直流电能转换为交流电能的电子设备，具有广泛的应用领域，如太阳能发电系统、风力发电系统等。
本文将介绍一种简易逆变器的制作方法，方便读者了解和学习。
二、材料准备制作简易逆变器所需的材料有：1. 电源：直流电源，如电池；2. 变压器：用于将输入的直流电转换为交流电；3. 电容器：用于平滑输出的交流电；4. 整流器：用于将交流电转换为直流电；5. 开关电路：用于控制电流的开关；6. 滤波电路：用于过滤掉电流中的杂波。
三、步骤1. 连接电源：将电源连接到变压器的输入端，确保电源的正负极正确连接。
2. 连接变压器：将变压器的输出端连接到整流器的输入端，确保接触良好，无松动。
3. 连接整流器：将整流器的输出端连接到滤波电路的输入端，确保接触良好，无松动。
4. 连接滤波电路：将滤波电路的输出端连接到输出端，确保接触良好，无松动。
5. 连接开关电路：将开关电路的控制端连接到电源，确保开关的正常工作。
6. 测试和调试：连接逆变器的输入和输出后，进行测试和调试，确保逆变器的正常工作。
四、注意事项1. 在制作逆变器过程中，应注意电路的连接正确，避免反接或接触不良导致损坏或事故发生。
2. 在连接电源和电路时，应先切断电源，以确保操作的安全性。
3. 在测试和调试过程中，应佩戴绝缘手套和眼镜，以防止电流和火花对人身安全的影响。
五、总结通过以上步骤，我们可以制作出一个简易的逆变器。
当然，这只是一个简单的示例，实际的逆变器制作过程可能会更加复杂，涉及到更多的电子元件和电路设计。
希望读者可以通过本文的介绍，对逆变器的制作有一个初步的了解，进一步探索和学习相关的知识。
逆变器作为一种重要的电子设备，在现代社会中具有重要的应用价值，通过不断学习和实践，我们可以更好地理解和应用逆变器技术。
逆变器制作方法
逆变器制作方法逆变器是一种将直流电转换为交流电的电气设备，广泛应用于太阳能发电系统、风力发电系统、电动汽车和UPS电源等领域。
本文将介绍逆变器的制作方法，帮助您了解逆变器的工作原理和制作流程。
首先，我们需要准备以下材料和工具：1. 电子元件，MOS管、电容、电感、二极管等；2. 电路板，单层或双层电路板；3. 焊接工具，焊锡、焊台、焊接笔等；4. 测试工具，示波器、万用表等。
接下来，我们将按照以下步骤制作逆变器：1. 设计电路图，根据逆变器的功率和输出电压，设计逆变器的电路图。
电路图包括输入端的整流电路和输出端的逆变电路，通过合理的电路设计可以提高逆变器的效率和稳定性。
2. 制作电路板，根据设计的电路图，将电子元件焊接到电路板上。
注意保持焊接点的良好连接，避免出现焊接虚焊和短路现象。
3. 调试电路，将制作好的逆变器连接到电源和负载上，使用测试工具对逆变器进行调试。
通过调试可以检验逆变器的工作状态和输出波形，发现并解决电路中的问题。
4. 优化逆变器，根据调试结果对逆变器进行优化，可以调整电路参数和更换电子元件，以提高逆变器的性能和可靠性。
在制作逆变器的过程中，需要特别注意电路的安全性和稳定性，避免出现短路、过载和过压等问题。
另外，还需要对逆变器进行严格的测试和验收，确保逆变器符合相关的电气安全标准和技术要求。
总之，逆变器是一种重要的电气设备，制作逆变器需要一定的电路设计和焊接技术。
通过本文的介绍，相信您已经对逆变器的制作方法有了初步的了解，希望能够帮助您更好地掌握逆变器的制作技术，为相关领域的应用提供更多的可能性。
DIY：牛人教你自制小型逆变器
DIY：牛人教你自制小型逆变器逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ正弦或方波）。
应急电源，一般是把直流电瓶逆变成220V交流的。
通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。
至于我在这里教大家做的逆变器，和一般的逆变器不一样，这个逆变器是高频逆变器，一般用于驱动几百瓦的灯泡，能够轻易满足户外照明的用途。
逆变器想要大功率就要用IGBT，我这里主要讲的是用场效应管做逆变器。
嗯，为什么不用三极管，而用场效应管呢？原因就是：（1）场效应管是电压控制器件，它通过VGS来控制ID；（2）场效应管的输入端电流极小，因此它的输入电阻很大。
（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。
而且今天教大家做的逆变器，不能用三极管做，只能用场效应管或IGBT。
这个逆变电路就是大家熟悉的ZVS（软开关电路）如下图。
这个电路特别在高效率，深受电子爱好者的称赞，原因是场效应管发热很少，几乎不发热。
原因就是软开关，至于ZVS就不多说了。
准备以下零件：10K 1/4W 电阻 X2470欧 3W电阻 X21N4007二极管 X212V稳压管 X21200V 0.3μ电磁炉电容 X2磁环（电脑电源上有得拆） X11MM漆包线 1米1.2M漆包线数米接线端子2P（脚距5mm） 3个接线端子3P（脚距5mm） 2个零件如下图。
然后发给布线图，免得一些人迷惘不懂怎么布线。
发个布线图和布线软件：diylayout.rar（点我去下载）然后开始制作，先焊接好接线端子。
焊接很渣渣~没办法，洞洞板是最便宜的，焊锡也是最便宜的~然后焊接10K电阻。
然后把12V稳压管焊接上去，我的稳压管于普通的不一样，我感觉这个好。
逆变器制作方法
逆变器制作方法步骤如下：一、主要部件的制作和采购1.S PWM主芯片2.主变压器主变压器是制作逆变器成功与否的关健，本机主变用的磁芯为EE55，材质PC40，我在杭州电子市场买到了一种质量很好的骨架，立式的，脚位11加11，脚粗1.2MM。
绕制数据：初级2T加2T，用10根0.93的线。
初级导线总面积为6.8平方MM，次级为0.93线一根，绕60T。
二、绕前准备先准备骨架，把骨架上22个引脚，剪去4个，下面红圈处就是表示已经剪去的脚。
上面二个独立的脚是高压绕组用的，远离下面的脚有利于绝缘，中间及下面的脚是低压绕组用的，左边是一个绕组2圈，右边是另一个绕组2圈。
三、绕制步骤A)，先绕二分之一的高压绕组(次级)，先在骨架上用高温胶带粘一层，这样做是为了防止导线打滑，用一根0.93线绕一层，约30圈(注意的是，高压绕组的线头要做好绝缘，我是套进一小段热缩套管，用打火机烤一下，就紧紧包在线头上了)，再用胶带固定住线头，不要让它散出来，并在高压绕组的外面用高温胶带包三层。
B)，下面就可以绕低压绕组了(初级)，低压绕组分成二层绕，也就是每一层是2加2，用5根线并绕。
C)，再继续绕高压绕组，绕完另外的30圈，要注意的是，这30圈要和里面的30圈绕向相同，这点很关健。
如果一层绕不下，就把剩下几圈再绕一层。
D)，绕完高压绕组后，在外面用高温胶带包三层，就把低压绕组原先留在上面的线头折下来，准备焊在骨架的脚上。
去漆可以用脱漆剂，用棉签沾一点脱漆剂，抹在线头上，过一会儿，漆就掉下来了，就可以焊了。
D)，再后在整个绕组的外面包几层高温胶带，尧好的线包外观要饱满平整。
E)，现在可以插磁芯了，插磁芯之前要对磁芯的对接面做清洁处理，我是用胶带粘几下，把磁芯对接面的粉末全清洁干净，插入磁芯，用胶带扎紧，有条件的话对磁芯对接处用胶水做固定。
四、AC输出滤波磁环磁环是采用直径40MM的铁硅铝磁环，用1.18的线，在上面穿绕90圈，线长约4.5米，如果用导磁率为125的磁环，电感量大约在1.5mH，用导磁度为90的磁环，电感量大约在1mH左右。
逆变器自己制作过程大全
逆变器自己制作过程大全逆变器是一种将直流电转换为交流电的电子设备，常用于电池供电的情况下，将直流电能转化为交流电能，以供给各种家电和电子设备使用。
下面是逆变器的自制过程的详细步骤：步骤1：准备材料和工具-涡轮板或其他逆变器原型-整流器、电容器和电阻器等电子元件-锡焊料和焊锡丝-铜线和连接器-线缆和插座-隔热胶带和绝缘胶带-外壳和电路板-钳子、电钻和锉刀等工具步骤2：设计和制作电路图根据自己的需求和材料，设计一个适合的电路图。
电路图包括整流器、滤波器、逆变器和稳压器等电路模块。
步骤3：焊接电子元件按照电路图的要求，将电子元件焊接在电路板上。
首先焊接较小的电子元件，如电容器和电阻器等，然后再焊接较大的元件，如整流器。
步骤4：连接电线和插座使用铜线和连接器，将电子元件连接起来，形成一个完整的电路。
确保电线之间的连接牢固而安全。
步骤5：测试电路将制作好的逆变器连接到电源和负载设备，测试逆变器的工作情况。
检查电压和电流的稳定性以及逆变器的效率。
步骤6：外壳和绝缘将逆变器放入外壳中，使用隔热胶带和绝缘胶带来保护电路和减少散热。
确保逆变器的安全性和可靠性。
步骤7：调整和优化根据测试结果和实际需求，对逆变器进行调整和优化。
可能需要更换电子元件或调整电路参数来提高逆变器的效果。
步骤8：使用和维护使用逆变器时要遵循安全操作规程，并进行定期检查和维护。
逆变器可能会产生高温，因此要确保良好的散热和通风条件。
总结：自制逆变器需要具备一定的电子知识和技能，同时需要耐心和细心。
制作逆变器的过程复杂而且需要专业设备和材料，因此建议对于没有经验的人来说，最好购买现成的逆变器。
如果你是一个电子爱好者或有一定的电子制作经验，那么自制逆变器可以是一个有趣的挑战。
但是请务必注意安全，并在进行制作之前做好充分的准备工作。
最简易逆变器制作方法
最简易逆变器制作方法
嘿，朋友们！今天咱来聊聊怎么自己动手做一个简易逆变器。
这玩意儿可神奇啦，就像个小魔术盒，能把直流电变成交流电呢！
你看啊，咱们生活中好多电器都得用交流电，可有时候咱手头只有直流电，那咋办呢？这时候逆变器就派上大用场啦！想象一下，要是没有它，那些只能用交流电的家伙不就都得“傻眼”啦？
其实做这个简易逆变器也不难。
咱先得准备点材料，就像做饭得有食材一样。
咱得有几个电容啦，几个电感啦，还有一些电阻啥的。
这些东西就像是拼图的小块，把它们凑在一起，就能变出咱想要的逆变器啦！
先把电容啊、电感啊啥的按照一定的顺序连接起来，这可得细心点儿，别弄错了哟！就像搭积木一样，得搭得稳稳当当的。
然后呢，接上电源，嘿，奇迹就要发生啦！
你说这是不是很有意思？咱自己动手，丰衣足食，做出个这么实用的东西来。
而且啊，当你看到它真的能工作，能把直流电变成交流电的时候，那种成就感，哎呀，简直没法形容！就好像你培育出了一朵特别漂亮的花一样。
你说咱为啥要自己做呢？一来是好玩呀，体验一下动手的乐趣。
二来呢，自己做的东西，用起来更放心不是？而且还能省钱呢！要是去买个现成的，那可得花不少钱。
咱自己动手做，成本低多啦！
当然啦，做这个也不是一帆风顺的，可能会遇到一些小问题。
但别怕呀，咱就把它当成一个小挑战，解决了它不就更有成就感啦？就像打游戏过关一样，多刺激呀！
等你真的做好了这个简易逆变器，你就可以跟朋友们炫耀啦！“看，这是我自己做的逆变器，厉害吧！”他们肯定会对你刮目相看的。
总之呢，自己动手做简易逆变器，既有乐趣又实用。
大家都来试试吧，相信你们一定会爱上这个过程的！。
脉冲逆变器制作技巧
关于电鱼机制作说明我是以实践说实话.不是空话. 只讨论技术.不赞同违法电鱼.否则,后果一切自负. 只适用于国家法规允许的:自家鱼塘...等等.. 好多人在研究,想尽办法把鱼机的功率做大.如果是浅水机.这个做法是错误的!应把思路转余到后级电路上!如果是深水机就另当别论了. 1.关于功率:其实.谈到电鱼.浮鱼是最关键的.如果机器不能浮鱼.就是再大的功率也没用.有的友友制作的电鱼机.功率很大.点大功率灯发白.但是电鱼的效果却不行.只能用于点着大功率灯过把瘾.背机建议300至500W就足够了. 现在来说说一个道理:我一大拳头打你屁屁.你感觉不大.如果我用一头小针扎你屁屁.你会不顾一切地跳起来.这说明了小功率机(300W-500W)后级的脉冲尖峰一定要高.要尖.如果没有优秀的后级.不管你的前级有多少管.还是像我刚才打你的一大拳头一个样子. 对于小溪和小河来说.功率在一定的情况下.后级的设计是最主要的. 2.控鱼和浮鱼:要把鱼机做即浮鱼.又控鱼.是不容易的.鱼和熊掌不能兼得.不过.我们可以改善优化后级. 本文就以单硅后级讨论. 主要在于关断电容.关断电感.和放电频率. 小溪小河小沟电鱼.关断电容不要太大.太大沉鱼. 比如.300W的鱼机.用2至4UF就已经足够了. 再说.300W的鱼机.你的关断电容太大.会影响前级! 大河电鱼.2000W的机子.关断是容大约是20UF左右.如果电容用太大.会影响前期正常运作. 什么机对应什么河. 小机对应小河.大机对应大河. 小机用于大河.给给小鱼按摩. 大机用于小河,鱼死...鱼沉, 关断电容越大.对前级影响就越大. 关断电容和鱼机要合理分配的. 如果2000W的鱼机.关断电容用2UF.浮鱼虽好.但是.脉宽很窄.2000W机下水.只用了你大约二三百W的功率.还有一千多W放着.没用到.你背着这么大的机.效果和300W机效果一个样的话.那么这个大机器就失败了. 如果300W的鱼机.关断电容用20UF.下水.他激没保护的电鱼机会烧前级.脉宽太大. 3.大功率鱼机.主要用于什么用途? 答:用于大江大河.水深的地方.因为水越深.消耗就越大.用小功率小脉宽的话.你二杆下水.水下的电流很小很小.电不了鱼. 深水一定要用大电流大脉宽.大功率机深水电鱼再就是一个放电频率问题,深水.后级放电频率每秒5至10次左右.这样才能保证浮鱼.如果放电频率太高.鱼还没浮到水面就往水里沉了.因为鱼浮到水面要有一段时间的.(注意,浅水电鱼后级放电频率每秒是30至200次.依水质和地方深浅各种鱼类不同而不同) 4. 关断电容是和电感是浮鱼的关键.同一水质.越大就越沉鱼.控鱼好.如果要做浮鱼好的电鱼机.那么在能保证可控硅可靠关断的情况下.关断电容越小效果就越好.电容小.你二杆下水.鱼会跳起来.而不是浮起来.呵呵.就像刚才我所说的小针扎你的屁屁.保证你会跳起来. 如果你不想鱼跑掉的话.在功率保证下.关断电容加大.这样.鱼就很难跑掉.有的沉.有的浮.在二电极的旁边有少数活力好的鱼还是会跑了. 5.整流加滤波电容直接下水(不用可控硅,不调频).鱼就雷达定位了.哈哈.一定要有放电间断来让鱼跳起来. 整流后不加电容.有人说吸鱼好.没试过.不讨论. 6.有的网友.盲目追求在5-6米的范围(两杆距离)能起鱼.我的看法是:要达到5-6米用发电机比较有可能.网上卖的电鱼机吹着说能达到多少米深多少米宽.都是骗子.电池电鱼机要达到大范围也不是无可能(至少有少数高手会制作).但是你知道要耗多大的电吗?电池要用多少A的吗? 再说.我们电鱼.双手操作着竹杆(长二米左右).你二杆下水.也达不到6米吧.如果你使用5到6米的竹杆.你想想.二杆的重量是多大?杆越长吊力就越重.你的双手操作这么长的竹杆不累吗?不信你就拿条竹杆试试看.有人说过.如果给我一个支点,我就能撑起地球. 最主要一点是:范围越大.电压就意味得越高.你双手操作杆.有安全可说吗?别拿生命开玩笑了. 7.关于高频变压器做的鱼机电鱼好还是用工频变压器这个问题, 高频机成本低.功率大.自耗电低. 工频机重.用铜量大.成本高. 高频机如果设计不合理.易烧元件.调试难. 低频机耐用耐烧.出现故障容易修理. 关于电鱼的效果:只要后级设计合理.浮鱼都差不多.有的人说高频机浮鱼不好.是因为后级没做好. 8.关于自激机和他激机.自激机后级短路的话.会停振而不容易烧机.但是功率做不了很大.你负载越大.自激振荡频率就下降了.电压就降低了.所以功率做不大.他激机功率可以做得很大.但负载不能短路.短路的话就烧管了.当然.有完美的保护的话.那又是另一回事了. 9.关断电感技术要求和材料制作要点,小功率(500W 以下)的关断电感不怎么要求.空心和铁心的都可以.只要可控硅能可靠关断就行了.(空心电感1.2线以上空绕120匝左右) 如果是大功率的机子.关断电感建议用铁芯.铁芯选择I型(即条型)效果最佳.这样在关断时产生尖峰电压很高(似白金机效果).浮鱼效果很好.(绕70-80匝左右就可以了) 很多网友关注的是电感量.但依我的经验结论是:网友一般都没有测电感量的仪器.所以造成无法测量计算电感量.小功率鱼机.空绕120匝差不多.多一些少一些电感量不太重要.如果你能精准的绕出标准的电感量.电鱼效果也未必好. 大功率机绕70-80的原因是:因为有铁心存在.如果绕太多的话.关断时感应的电压有可能很高.这样有何能击穿可控硅.所以只绕70-80匝. 有很多网友提到.电感线圈会发热.这是正常的.如果发热太过严重的话.那么就增大线径再试试.如果不烧毁的话.发热就让它热吧.不必太过介意.(发热的原因就是放电频率等其它原因.在这里就不详加描述了) 10................. 11.后级选择可控硅.三极管.场管.继电器哪种电鱼效果好呢?答:单硅后级电路简单.波形好.有尖峰.用耐压1600V.电流几十安以上的.耐用.不易烧.缺点的脉宽比较难调.当然.改变关断电容的容量也可以改变脉宽.但是要调的话.就不易达到.如果用开关来转换关断电容的容量.建议用我们家用的那种拉刀双闸. 三极管和场管,易烧.不推荐.(优点的脉宽可调.容易调整) 继电器触点易坏.小脉宽难调.频率太快也办不到.如果要用继电器.那么可使用摩托车启动的.(海水因内阻小.所以用继电器还是可行的.淡水不推荐!) 效果嘛.各有各的优点! 12. 13.鱼的种类不同.同一种鱼机下水后的效果也不同.有的鱼很容易电!同样的鱼有的大的容易电到.小的难电.有的鱼效果则相反.我用小机子(估计二三百W的高频带机)试验.一斤重的鲢鱼.二极下水鱼就完全没有反抗的能力,3斤重的鲤鱼立即全身硬邦邦的.(一米二杆之间),就像一条死鱼.这些鱼越大就越容易电.当然.如果这些鱼在二极之外.鱼跑得比刘翔还快. 较难电的鱼有芦非鱼(土话,正式中文不知道叫什么鱼),这种鱼活力很好.二极下水.这种鱼翻一下就马上快速的跑掉了...如果我们手脚快点的话.还有希望捞到. 14................... 支持和反对的都说出你的说法.我也会一一回答,然后把经验列入本文章.不然没心情增加内容.打字好辛苦.上面是转接别人的，下面是自己补的大机子要加大加长地线，否刚浮鱼效果不好，电脉冲放出，要有回来的路。
逆变器的制作方法
逆变器的制作方法逆变器是一种将直流电转换为交流电的电子设备，广泛应用于太阳能发电系统、汽车电子设备等领域。
本文将介绍逆变器的制作方法。
逆变器的制作需要以下材料和工具：逆变器电路板、电子元件（如IGBT、电容器、电感器等）、焊锡工具、印刷电路板加工工具、电镀池、测试设备等。
制作逆变器的步骤如下：1. 设计电路图：根据逆变器的输入和输出要求，设计逆变器的电路图。
电路图应包括直流输入端、交流输出端、控制电路等部分。
2. 制作印刷电路板：将电路图转化为印刷电路板（PCB）设计文件，并使用印刷电路板加工工具将设计文件印制到铜板上。
然后使用电镀池将印制好的铜板进行电镀，形成电路连接。
3. 安装电子元件：在制作好的印刷电路板上安装电子元件。
首先将电子元件按照电路图的布局放置在印刷电路板上，然后使用焊锡工具将电子元件焊接到印刷电路板上。
根据需要，可以添加散热片、风扇等散热组件。
4. 连接输入输出端口：将直流输入端和交流输出端与逆变器的电路板连接。
通常直流输入端连接电池组或太阳能电池组，交流输出端连接需要供电的设备。
5. 连接控制电路：逆变器通常配有控制电路，用于监测输入和输出电流、电压以及保护逆变器的正常工作。
将控制电路与逆变器电路板连接，并设置合适的控制参数。
6. 进行初步测试：完成逆变器的装配后，进行初步的功能测试。
包括检查输入输出端的电流电压是否符合要求，是否能够正常转换电能。
7. 进行细致调试：根据初步测试的结果，对逆变器进行细致调试。
通过调整控制参数，进一步优化逆变器的性能，确保逆变器能够稳定可靠地工作。
8. 进行长时间负载测试：将逆变器连接到负载设备后，进行长时间的负载测试。
在负载测试中，检查逆变器的工作温度、电流电压波动情况，以及输出电压、频率是否稳定。
9. 进行安全性能测试：进行安全性能测试，包括过载保护、短路保护、过温保护等测试。
确保逆变器在异常情况下能够及时断电保护。
10. 进行环境适应性测试：在不同的环境条件下进行逆变器的测试，包括高温、低温、潮湿等条件。
简易逆变器制作过程
简易逆变器制作过程咱今儿个就来唠唠简易逆变器这事儿。
你知道啥是逆变器不？简单说呢，就像一个神奇的小盒子，能把直流电变成交流电。
这就好比啊，直流电是一个直来直去的愣头青，交流电呢，是个会变着法儿走的机灵鬼。
咱要做的这个简易逆变器啊，就是让那个愣头青变成机灵鬼的小魔法盒。
做这个简易逆变器，材料可得准备好。
你得有个变压器，这变压器就像是一个魔法转换站。
然后呢，还得有几个三极管，这三极管啊，就像是小开关，能控制电流的走向呢。
电容也不能少啊，电容就像个小水库，能储存电能。
这就好比你出门得带个水壶装水一样，电容就是电路里装电的小水壶。
还有电阻，电阻就像是电路里的减速带，能控制电流的速度。
这些东西准备齐全了，咱才能开始动手。
先说说变压器咋处理。
变压器有初级线圈和次级线圈，初级线圈这边接直流电。
你可别小瞧这个连接，就像给一个新机器接上电源一样重要。
接的时候得小心，线得接得稳稳当当的，要是接不好啊，就像盖房子地基没打好，整个逆变器都可能出问题。
再看三极管，三极管在这个电路里可是起到关键的控制作用。
这几个三极管得按照一定的电路连接方式来连接，就像搭积木一样，每一块都得放在正确的位置。
要是放错了，那就好比你把鞋子穿在手上，衣服套在腿上，整个电路就乱套了。
通过三极管的控制，能让直流电按照咱们想要的方式开始变化。
电容在这时候就发挥它储存电能的作用了。
当电路里电流有波动的时候，电容就像个缓冲器一样，把多余的电能储存起来，等需要的时候再释放出去。
这就像你存钱一样，平时有多余的钱就存起来，等要用的时候再拿出来花。
电阻呢，它就在电路里调节电流的大小，就像水龙头的开关一样，能控制水流的大小，电阻就能控制电流的大小。
在连接这些元件的时候啊，线路可不能乱。
每一根线都像是一条小路，电流就像在路上走的小蚂蚁。
如果线路乱了，就像小蚂蚁的路被堵住了或者走岔了，电流就没法正常流动了。
所以接线的时候要细心，把每根线都接对地方。
咱在制作的过程中啊，还得注意安全。
简易逆变器制作方法
简易逆变器制作方法简介逆变器是一种电子器件，能够将直流电转换为交流电。
它在许多应用中都有广泛的用途，包括太阳能发电系统、逆变焊机等。
本文将介绍一种简易逆变器的制作方法，帮助初学者了解逆变器的原理，并通过实践制作出一个简单的逆变器电路。
材料准备在制作逆变器之前，我们需要准备以下材料和工具：•NPN功率晶体管（例如2N3055）•PNP功率晶体管（例如2N2955）•12V大电容（例如10000μF）•12-0-12V变压器•电阻（例如2.2Ω和10Ω）•电容（例如0.1μF）•电路板•钳子•锡焊工具•打孔器•导线•万用表制作步骤步骤1：准备电路板首先，我们需要准备一个电路板来制作我们的逆变器电路。
用打孔器将电路板打孔，以适应所需的元件，并确保电路板上没有导电物质。
步骤2：焊接元件将逆变器电路的元件焊接到电路板上。
首先，将功率晶体管和电容焊接到电路板上。
确保焊接良好，不要出现虚焊或短路现象。
步骤3：连接变压器将12-0-12V变压器连接到逆变器电路的输入端。
确保正确连接变压器的输入和输出。
步骤4：连接电阻和电容连接2.2Ω电阻和10Ω电阻，并将它们连接到逆变器电路的合适位置。
然后，连接0.1μF电容到逆变器电路上。
步骤5：连接输出端将逆变器电路的输出端连接到负载上，如灯泡或电器设备。
确保逆变器电路和负载正确连接，避免短路或过载。
步骤6：测试逆变器使用万用表测试逆变器电路的输出电压和电流。
确保逆变器电路正常工作且输出稳定。
注意事项在制作逆变器的过程中，应注意以下事项：•操作安全：在制作逆变器时，务必注意电流和电压的安全。
避免触摸裸露的导线和元件，以免触电。
•保护电路：在逆变器电路中使用适当的保护措施，例如保险丝或电流限制器，以防止电流过载和短路。
•负载选型：根据逆变器电路的功率和负载的要求，选择适当的负载设备。
确保负载设备的额定功率与逆变器电路能力相匹配。
•及时排查故障：如果逆变器电路不正常工作或输出不稳定，及时排查故障，检查元件的连接和焊接是否良好，并查找其他可能的故障原因。
【新提醒】自制低成本高效率的家用逆变器的方法解析
【新提醒】自制低成本高效率的家用逆变器的方法解析超级简单的逆变器制作（一）自制低成本高效率的家用逆变器本文介绍的逆变器，电路简洁、成本低、易维护、效率高，稍有动手能力的人都能制作。
它虽然不具备市售优质家用逆变器高档复杂的开关电源集成线路，场效应功率放大，但功效并不逊色。
此机为准正弦波输出，空载电流小于450mA，负载能力300W以上，效率达85％以上。
平时．给电风扇、照明灯泡，电烙铁供电，或串上100W 的灯泡带29英寸以下的电视都绰绰有余（由于消磁线圈的原因，启动电流太大，所以要串灯泡启动，如果拔掉消磁线圈，串接的灯泡可不用），给生活和维修带来极大的方便，出现故障也不会造成电压升高、烧坏用电器。
笔者使用一年多，没见出现过任何问题，电路如图所示。
工作原理：接通12V电源后，由V1，V2、R1-R4、C1、C2构成的多谐振荡器得电起振，V1、V2的集电极轮流输出接近50Hz的正极性方波．经过C3和R5、C4和R6组成的积分电路积分整形为准正弦波，再经V3、V4倒相放大后分别激励V5、V6，使末级功率管V7、V8轮流导通和截止，它们的集电极电流流经变压器初级绕组L1、L2在变压器的高压侧感应出约50Hz的准正弦波高压输出。
元件选择：本机的大多数元件都能从废旧电路板中拆下来。
V5、V6用D880或C2073。
V7、V8分别用三只3DD207并联而成，其参数为200V／5A／50W，也可用3DDl5D替代。
可调电阻RP可从旧彩电尾板上拆用。
其余电阻电容无特殊要求。
线圈Ll、L2为中1.62mm的漆包线，各绕50匝。
L3、L4、L5都用Φ0.53mm的漆包线，匝数分别为12、12，945。
功率管配上尽可能大的散热片就行了，本机配的是宽150cm的散热片。
变压器铁芯选用有效横截面积20cm2以上的，可以用足够大的废旧电瓶充电器的铁芯或功放机上的环形电源变压器铁芯，选用的是环形变压器铁芯。
制作与调试：将功率管全部装上散热片后，将其余元件全部用搭棚焊的方法焊接在功率管上，无需制作电路板。
简单的逆变器制作方法
简单的逆变器制作方法以下是 8 条关于简单的逆变器制作方法：1. 嘿，你知道不，制作逆变器其实不难！就拿组装电脑来类比，咱先准备好各种零件呀！比如说，变压器、晶体管啥的，这就好比电脑里的CPU、显卡那些关键部件。
然后呢，按照一定顺序把它们连接起来，就像搭积木一样，一步一步来，这不就能成功啦？例子：你想想，组装电脑你都能搞定，这逆变器制作也不在话下呀！2. 哇塞，逆变器制作真的超简单的啦！就像做一道家常菜一样。
你先把那些电子元件当成食材准备好，然后精心地“烹饪”它们，给它们恰当的组合。
比如电容就像盐，不可或缺呀！例子：难道你还会觉得做不出这道“电子菜”吗？3. 嘿呀，简单的逆变器制作其实很有趣味呢！你可以把它想象成搭一个小城堡，每个元件都是小砖块，要用心码放好。
像二极管就是城堡的坚固基石呀！例子：你不想尝试亲手搭建属于自己的“电子城堡”吗？4. 哇哦，制作逆变器简直太容易上手啦！就跟走熟悉的路回家一样。
你熟悉那些步骤，知道该怎么走。
把各种线路接好，就像沿着路一步步前进。
例子：那么明显的路你还会走丢吗？肯定不会呀！5. 哈哈，简单逆变器制作，你可别小瞧它呀！这就像是拼图游戏，每个元件都是一块拼图，要找到它们正确的位置拼起来，变压器就是那关键的一块呀！例子：这么好玩的“拼图”，你还不赶紧开始吗？6. 哎呀呀，制作逆变器真的没那么复杂啦！和你搭积木差不多呀。
把不同的部分组合在一起，让它们协同工作。
像电阻就是那稳定的一块积木呀！例子：你搭积木那么厉害，还怕搞不定这个吗？7. 哇哈哈，简单的逆变器制作就是小儿科啦！这就好像给玩具车装轮子，看似简单，但是很关键呀。
把那些元件合理组装，引擎就有啦！例子：这不是轻而易举的事情嘛！8. 嘿嘿，告诉你哦，自己动手做逆变器超有成就感的！就和自己画了一幅漂亮的画一样。
精心挑选元件，细心组装，然后就大功告成啦！例子：你还不赶紧去创造属于你的“电子画作”呀！我的观点结论：总之，制作逆变器真的不难，只要你有兴趣和耐心，按照正确的方法去做，一定能成功的！。
自制逆变器电路及工作原理
自制逆变器电路及工作原理逆变器电路是一种将直流电转化为交流电的电路，具有广泛的应用领域。
无论是工业生产，还是家庭用电都需要通过逆变器电路来实现高效能的转换，以满足不同电器设备对电源的要求。
自制逆变器电路的搭建，不仅可以使人更好地了解逆变器工作原理，同时也可以满足个性化需求，从而更好地应用于生活和生产中。
本文将介绍逆变器电路的工作原理以及如何自制逆变器。
1.逆变器电路的工作原理逆变器电路是一种将直流电转化成可变电压电流的电子设备，其主要原理就是通过变换器将直流电转变成交流电源，以实现对各种电器设备的供电。
在逆变器电路中，交流电的频率和电压是可以控制的，具有相当广泛的应用场景。
逆变器电路由输入电阻、高频开关电路、输出变压器、滤波电路和输出电路等重要部分构成。
其中，高频开关电路是实现逆变电路转换的关键部件，其作用是将直流电输入高频开关，将其转换为周期性的脉冲电流，并通过变压器输出到负载上，从而实现对电器设备的供电。
2.逆变器电路的自制方法自制逆变器电路有很多种方法，其中最基础的是利用激光打印机上的铜箔板，极容易制造。
现在，以常用的直流12V电池或直流电源为例，介绍一下如何制作逆变器电路。
材料：TIP41C晶体管至少两个，2个220欧姆电阻，两个22K欧姆电阻，2个1N4148二极管，一个20K电位器，2个100微法电解电容，2个3.3哦感性电容，两个绿色指示灯等。
制作步骤：1. 首先，使用激光打印机打印逆变器电路图，并用铜箔板复制，将其贴到空的PCB板上。
2. 将TIP41C晶体管插在PCB板上的对应位置，按照逆变器电路图的连接顺序，连接其它电子元器件。
3. 连接好所有电子元件后，将逆变器电路插上直流电源或12V电池，用万用表检查电路是否正常工作。
4. 最后，将逆变器电路封装起来，加上散热塑料板等，保护电路的安全运行。
逆变器电路是一种重要的电子电路，在现代的工业、生产中，其应用越来越广泛，对于每一个电子爱好者来说，自制逆变器电路不仅可以帮助其更好地了解逆变器电路的工作原理，同时也能够从中学习和提升自己的技能水平，代码库里也有许多相关的逆变器代码，可以供各位查看学习，提高自己的技术水平。
手把手教你制作小型逆变器
手把手教你做小型逆变器<注意:此文档发布者: じò_ぴé2012-9-27 23:12 >极客迷网址：/逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ正弦或方波）。
应急电源，一般是把直流电瓶逆变成220V交流的。
通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。
至于我在这里教大家做的逆变器，和一般的逆变器不一样，这个逆变器是高频逆变器，一般用于驱动几百瓦的灯泡，能够轻易满足户外照明的用途。
逆变器想要大功率就要用IGBT，我这里主要讲的是用场效应管做逆变器。
嗯，为什么不用三极管，而用场效应管呢？原因就是：（1）场效应管是电压控制器件，它通过VGS来控制ID；（2）场效应管的输入端电流极小，因此它的输入电阻很大。
（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。
而且今天教大家做的逆变器，不能用三极管做，只能用场效应管或IGBT。
这个逆变电路就是大家熟悉的ZVS（软开关电路）如下图。
这个电路特别在高效率，深受电子爱好者的称赞，原因是场效应管发热很少，几乎不发热。
原因就是软开关，至于ZVS就不多说了。
准备以下零件：10K 1/4W 电阻X2470欧3W电阻X21N4007二极管X212V稳压管X21200V 0.3μ电磁炉电容X2磁环（电脑电源上有得拆）X11MM漆包线1米1.2M漆包线数米接线端子2P（脚距5mm）3个接线端子3P（脚距5mm）2个零件如下图。
然后发给布线图，免得一些人迷惘不懂怎么布线。
发个布线图和布线软件：diylayout.rar然后开始制作，先焊接好接线端子。
焊接很渣渣~没办法，洞洞板是最便宜的，焊锡也是最便宜的~然后焊接10K电阻。
