医院病人紧急呼叫系统设计一、项目概述医院病人紧急呼叫系统是一种应用于医院的即时通讯系统，用于帮助病人快速呼叫护士或医生，解决病人在病床上等待过长时间的问题，提高医院的服务质量和病人满意度。
二、系统架构设计系统分为病人端、护士端和管理员端，三部分构成。
1.病人端病人端采用无线呼叫器，设在病床旁边。
病人轻按呼叫器上的按钮，即可向系统发送紧急呼叫信息。
2.护士端护士端采用智能手机客户端，可以接收并处理病人端发送的紧急呼叫信息。
在收到呼叫信息时，系统会在护士端客户端上显示病人的姓名、床号、呼叫时间等信息，护士可以通过查看病人的信息，快速进行处理。
3.管理员端管理员端是系统的最高管理者，可以管理病人、护士等用户账号信息。
管理员可以查看所有病人的呼叫记录，以及护士的处理情况，同时进行操作记录，并生成一些统计报表，供医院管理者参考，以便优化医院的服务流程。
三、技术实现方案1.硬件设备2.网络通信系统通过无线网络进行通信，使用TCP/IP协议传输数据。
利用TCP协议可以确保数据的可靠性，防止数据的丢失和损坏。
3.服务器端服务器端采用JavaScript编写程序，运用Node.js框架进行开发。
使用socket.io模块实现服务器客户端通讯，保证实时性和稳定性。
服务器端可以接收到病人端和护士端发送的信息，进行处理并保存。
4.客户端五、系统功能1.帮助病人快速呼叫护士或医生。
2.方便护士或医生及时响应病人的需求。
3.提供病人信息，帮助护士或医生更好地了解病情信息。
4.管理人员可以查看病人端和护士端的呼叫记录，及时排查问题并进行优化。
总之，该系统可以让医院更好地服务于病人，提高病人满意度，同时也提高了医生和护士的工作效率，为医院的管理和运作提供了更多的数据支持和参考。
医院病房呼叫系统设计
医院病房呼叫系统设计系统架构：医院病房呼叫系统可以采用分布式架构，包括前端界面、服务器端和数据库组成。
前端界面可以采用电脑或者移动设备作为终端，通过界面与服务器端进行通信。
服务器端作为系统的核心，主要负责接收前端界面发送的请求，并将请求进行处理和分发。
数据库用于存储病人的信息、呼叫记录等数据，以便做进一步的分析和查询。
功能模块：1.呼叫按钮：每个病人床位上都应该设有一个呼叫按钮，供病人按下求助。
2.前台接收：前台接收所有病房呼叫的信息，可通过电脑显示或者移动设备进行接收和处理。
3.护士站显示：护士站会收到病房内各个病人的呼叫信息，并可以及时回应和处理。
4.历史记录：系统应该有一个历史记录功能，以便对病人的求助情况进行分析和查看。
技术实现：1. 前端界面可以使用HTML、CSS和JavaScript等Web技术进行开发，以实现病人呼叫按钮、前台界面显示等功能。
2. 服务器端可以采用Java或者Python等编程语言，通过网络协议实现与前端界面的通信和数据传输。
3. 数据库可以选择关系型数据库，如MySQL或者Oracle，以便对数据进行灵活的存储和查询。
系统流程：1.病人按下呼叫按钮，前端界面向服务器端发送请求。
2.服务器端接收到请求后，将呼叫信息分发给相应的护士站。
3.护士站接收到呼叫信息后，及时回应病人的求助，并记录下来。
4.前台可以通过系统界面查看病人的呼叫记录，以及护士的回应情况。
系统优势：1.提高病房内的工作效率。
通过呼叫系统，病人可以更方便地向医护人员求助，医护人员也可以更及时地回应病人的需求，提高了工作效率。
2.方便病人管理和跟踪。
系统可以记录下病人的呼叫信息和回应情况，可以方便地管理和跟踪病人的求助情况。
3.数据分析和查询。
系统可以将病人的呼叫记录进行存储和分析，以便后续的查询和分析。
总结：医院病房呼叫系统是一种可以提高医院病房管理效率的系统。
通过使用前端界面、服务器端和数据库等技术手段，实现了病人呼叫、护士回应和数据存储等功能。
病床呼叫系统毕业设计
摘要病床呼叫系统是现在国内医院中需求很高的一种应用电子设备，具有相当大的社会意义和重要的实用价值。
所使用的病床呼叫系统既要考虑到医院的整体环境，又要有很好的实用性以及装饰性。
它为病人和医护人员之间搭建起一个信息沟通的快速通道，使病房病人在紧要时可得到及时的治疗。
本文论述了一种病床呼叫系统的设计方案和实现方法。
系统使用VHDL语言，采用目前比较流行的FPGA来完成病房患者呼叫器与护士所在护士站主控之间的通信。
文中给出了该系统的软件设计与仿真结果。
本系统底层模块采用文本设计输入方法，编译，仿真，生成相应的模块元器件；顶层模块采用原理图设计输入方法，将底层模块元器件结合简单门电路连线而成；最后对系统进行了整体仿真测试。
结果表明，系统各功能模块工作状态良好，整个系统设计达到了预期的目的。
本系统具有结构简单，程序调试容易，可靠性高，功耗低，安装方便等特点，具有很强的实用价值。
关键词：病床呼叫；VHDL；FPGA；底层模块AbstractElectronic device that widely used in many hospitals for the system of hospital bed calling,become more and more popular and valuable.The system should consider both valuable and decorative as well as the whole design of the hospital requirements. It is building an information channel that could connect with both patients and health care workers, so it may be very beneficial for patients to have the effective treatments in a short time.This paper discussed the concrete design and the method of realization on the system of hospital bed calling.In the system designed,FPGA that is very popular nowadays using VHDL was adopted to help the patients in hospital bed communicate with nurses in the nurses station.The software design and the simulation results of the system are presented in this thesis.The button modules of the system was designed by the method of text design input, compiled,simulated and then generated the corresponding component of the module;The method of schematic diagram design input was adopted to design the top module,in which the components of the button modules combined and linked with some simple gates;Finally,the system was tested as a while. On a summary of all the work,all of the modules worked well and the whole system attained the desired goals.The system is charactered by simple structure, easy program debugging,high reliability, low power consumption and easy installation, which make it possess practical value.Keywords:hospital bed calling; FPGA; VHDL;button modules目录1绪论 (1)1.1课题背景和意义 (1)1.2国内外研究现状 (1)1.3课题主要内容 (2)1.4论文的章节安排 (2)2开发工具介绍 (4)2.1开发语言VHDL (4)2.1.1简介 (4)2.1.2 特点 (4)2.1.3优势 (5)2.2可编程逻辑器件FPGA (6)2.2.1背景 (6)2.2.2技术特点 (7)2.2.3设计流程 (7)2.2.4产品比较 (9)2.2.5工作原理 (9)2.3开发平台Q UARTUS II (10)2.3.1 Quartus II软件简介 (10)2.3.2 Quartus II设计输入 (10)2.3.3 Quartus II设计编译 (11)2.3.4 Quartus II设计仿真 (12)2.3.5 Quartus II器件编程 (14)3系统总体方案设计 (15)3.1功能需求分析 (15)3.2总体设计方案 (15)3.3系统设计步骤 (16)4底层模块的详细设计 (17)4.1按键矩阵扩展模块 (17)4.1.1设计要求 (17)4.1.2 设计原理 (17)4.1.3设计方法 (17)4.1.4 仿真结果 (23)4.1.5 电路符号 (24)4.2定时模块 (24)4.2.1设计要求 (24)4.2.2设计原理 (24)4.2.3设计方法 (25)4.2.4仿真结果 (27)4.2.5 电路符号 (27)4.3二进制编码转BCD码模块 (28)4.3.1设计要求 (28)4.3.2设计原理 (28)4.3.3设计方法 (28)4.3.4仿真结果 (30)4.3.5电路符号 (30)4.4数码管动态扫描模块 (31)4.4.1设计要求 (31)4.4.2设计原理 (31)4.4.3 设计方法 (31)4.4.4仿真结果 (32)4.4.5电路符号 (34)4.5显示段码转换模块 (34)4.5.1 设计要求 (34)4.5.2设计原理 (34)4.5.3 设计方法 (34)4.5.4仿真结果 (36)4.5.5 电路符号 (36)4.6二分频模块 (36)4.6.1 设计要求 (36)4.6.2设计原理 (36)4.6.3 设计方法 (37)4.6.4 仿真结果 (38)4.6.5 电路符号 (38)5顶层电路的综合设计 (39)5.1设计思路 (39)5.2设计方法 (39)5.3仿真结果 (40)结论 (44)致谢 (46)参考文献 (47)附录A 英文原文 (48)附录B 汉语翻译 (55)1 绪论1.1 课题背景和意义现代社会的重要标志之一就是电子信息产品的广泛使用，而且是产品的性能越来越好，复杂程度越来越高，更新的步伐越来越快。
病床呼叫系统毕业设计
病床呼叫系统毕业设计病床呼叫系统毕业设计在现代医院中，病床呼叫系统扮演着非常重要的角色。
它不仅能够提供及时的医护服务，还能有效地管理病人的需求和医护资源。
因此，设计一个高效、可靠的病床呼叫系统成为了许多医学类专业学生的毕业设计课题。
本文将探讨病床呼叫系统的设计要点以及可能的改进方向。
首先，一个好的病床呼叫系统应该具备以下几个基本功能：病人呼叫、医护人员接听、呼叫信息的记录和统计。
病人可以通过按压按钮或者使用遥控器等方式呼叫医护人员，而医护人员可以通过接听呼叫、查看呼叫信息的方式了解病人的需求。
呼叫系统还应该能够将呼叫信息记录下来，以便后续的数据分析和资源调配。
其次，为了提高病床呼叫系统的效率和可靠性，可以考虑以下改进方向。
首先是引入智能化技术。
通过将呼叫系统与人工智能相结合，可以实现自动分析和处理呼叫信息。
例如，当病人呼叫时，系统可以自动判断病情的紧急程度，并将呼叫信息发送给相应的医护人员。
这样可以大大缩短响应时间，提高救治效率。
其次是引入定位技术。
通过在病床上安装定位设备，可以实时监测病人的位置信息，并将其与呼叫信息关联起来。
这样一来，医护人员就可以准确地知道病人的位置，避免了因为找不到病人而延误救治的情况发生。
同时，定位技术还可以用于监测病人的活动范围，及时发现异常情况。
另外，为了提高病床呼叫系统的可扩展性和灵活性，可以考虑将其与其他医疗设备和信息系统进行集成。
例如，可以将病床呼叫系统与医院的护理信息系统相连接，实现呼叫信息的实时传输和共享。
这样一来，医护人员就可以在护理信息系统中查看病人的呼叫记录，了解其需求和护理情况，从而更好地为病人提供医疗服务。
此外，病床呼叫系统还可以与医院的设备监控系统相连接，实现对病人生命体征和设备状态的实时监测。
当病人的生命体征异常或者设备出现故障时，系统可以自动发出警报，并将相关信息发送给医护人员。
这样一来，医护人员就可以及时采取措施，保证病人的安全。
总之，设计一个高效、可靠的病床呼叫系统是医学类专业学生毕业设计的重要课题。
基于PLC的病床呼叫系统的毕业设计设计

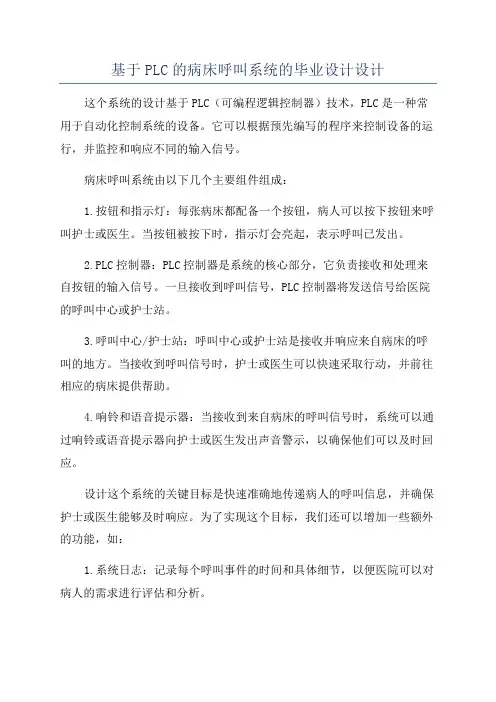

基于PLC的病床呼叫系统的毕业设计设计这个系统的设计基于PLC（可编程逻辑控制器）技术，PLC是一种常用于自动化控制系统的设备。
它可以根据预先编写的程序来控制设备的运行，并监控和响应不同的输入信号。
病床呼叫系统由以下几个主要组件组成：1.按钮和指示灯：每张病床都配备一个按钮，病人可以按下按钮来呼叫护士或医生。
当按钮被按下时，指示灯会亮起，表示呼叫已发出。
2.PLC控制器：PLC控制器是系统的核心部分，它负责接收和处理来自按钮的输入信号。
一旦接收到呼叫信号，PLC控制器将发送信号给医院的呼叫中心或护士站。
3.呼叫中心/护士站：呼叫中心或护士站是接收并响应来自病床的呼叫的地方。
当接收到呼叫信号时，护士或医生可以快速采取行动，并前往相应的病床提供帮助。
4.响铃和语音提示器：当接收到来自病床的呼叫信号时，系统可以通过响铃或语音提示器向护士或医生发出声音警示，以确保他们可以及时回应。
设计这个系统的关键目标是快速准确地传递病人的呼叫信息，并确保护士或医生能够及时响应。
为了实现这个目标，我们还可以增加一些额外的功能，如：1.系统日志：记录每个呼叫事件的时间和具体细节，以便医院可以对病人的需求进行评估和分析。
2.呼叫队列：在繁忙的时间段，可能会有多个病人呼叫。
为了保证公平性和高效性，可以实现一个呼叫队列，按照呼叫的先后顺序给予响应。
3.无线通信：可以使用无线技术，如WiFi或无线电通信，使系统更加灵活无线通信，可以帮助护士或医生更方便地接收呼叫，并能快速找到病人的位置。
在设计过程中，我们需要考虑到系统的稳定性、安全性和易用性。
系统应具备高可靠性，确保在任何情况下都能正常运行。
同时，系统应保护病人的隐私和医院的数据安全。
最后，系统应简单易用，方便病人操作，减轻护士或医生负担。
总之，基于PLC的病床呼叫系统是一个非常值得设计的毕业项目。
通过合理的设计和实施，可以提高医院的服务质量和病人的生活质量。
同时，它还为毕业生提供了一个学习和应用自动化控制技术的机会，增加了他们的就业竞争力。
病房无线呼叫系统的设计-毕业论文
题 目： 病房无线呼叫系统的设计
英 文：Design of wireless calling system in ward
病房无线呼叫系统的设计
摘要
本次病房无线呼叫系统设计是以AT89C51单片机作为关键核心控制模块，通过AT89C51单片机控制无线模块完成对模拟病房按键数据的传输任务。本次病房无线呼叫系统的设计采用的是主机接收端和从机呼叫端分开设计，从机呼叫端和主机接收端通过NRF24L01无线模块进行模拟病房信号传输。从机呼叫端包括模拟病房按键模块、NRF24L01无线模块以及单片机最小系统；主机接收端包括有单片机最小系统、NRF24L01无线模块和LCD1602液晶显示模块以及DS1302时钟电路模块。从机呼叫端单片机需要对模拟病房按键进行实时检测，NRF24L01无线模块将检测到的模拟病床信号发送到主机接收端；主机接收端NRF24L01无线模块接收到从机呼叫端发送的无线信号后，主机接收端单片机对接收到的信号进行相关处理，并且蜂鸣器进行报警以及LCD1602显示呼叫病床号以提醒医护人员，医护人员也可以通过护士键取消报警信号。
第一部分是电源模块。本次病房无线呼叫系统设计的电源模块供电电压为5V，采用USB电源线对整个系统进行供电，这种供电方式较为方便，可以使用移动电源或者手机充电器作为整个系统的电源。电源模块主要包含两个元件，分别是DC电源插头和双掷开关，电源模块主要作用就是为单片机最小系统、液晶显示电路、时钟电路、报警电路以及无线传输电路进行正常供电，以供应各模块能够正常运行工作。51单片机有两个引脚需要连接电源模块，分别是接5V的40引脚Vcc和接地的第20引脚GND。
图2.4 NRF24L01原理图
2.2.2 NRF24L01的工作原理
NRF24L01无线模块是由多个电路集成的芯片，该无线模块总共包括八个引脚，其中第四引脚需要连接3.6V的电源，第五引脚需要连接电源地线；其余的六个引脚分别控制NRF24L01无线模块的各种功能，在各个模式下这六个引脚的相关功能以及它们状态信号如表2.1所示。
毕业设计59多功能微电脑病床呼叫系统
毕业设计59多功能微电脑病床呼叫系统多功能微电脑病床呼叫系统是一种将现代科技应用于医疗床位管理和护理的智能化设备。
本文将详细介绍该系统的设计以及其具备的多功能特点。
首先，我们设计了一套基于微电脑的系统，可以实现病床的呼叫、病人信息的管理和床位护理的监控。
该系统主要由一台微电脑、一个呼叫按钮、一个显示屏幕和一套床位传感器组成。
当病人需要呼叫护士时，只需按下呼叫按钮，系统会立即将呼叫信息发送给护士站台。
护士可以通过显示屏幕查看呼叫信息，并根据病人的需求做出相应的响应。
此外，床位传感器可以实时监测病人的活动情况，如体温、脉搏、呼吸等，并将这些信息传输给微电脑进行分析和记录，以帮助护士在日常的护理工作中提供更加准确的指标。
其次，该系统具备多项功能，可以极大地提高医疗床位的管理效率和病人的护理质量。
首先，通过床位传感器监测病人的生理指标，可以及时发现病人的异常状况，并及时提醒护士及时处理。
其次，该系统还可以对病人的护理情况进行综合评估。
比如，通过分析不同病人的床位传感器数据，可以得出不同病人的护理需求，从而帮助护士制定个性化的护理方案。
另外，该系统还可以记录病人的护理时间和护理操作，以及病人的健康状况等信息，为医生提供更加详细的病历数据，方便医生进行治疗决策。
此外，该系统还具备一些人性化的设计。
比如，病人可以通过按下呼叫按钮来呼叫护士，而不需要用声音或者其他方式进行沟通。
同时，系统的显示屏幕也可以用于显示一些护理指导，帮助病人更好地了解自身的健康状况，提高病人的健康意识。
总之，本文介绍了一种多功能微电脑病床呼叫系统的设计，该系统可以实现病床的呼叫、病人信息的管理和床位护理的监控，具备多项功能，可以极大地提高医疗床位的管理效率和病人的护理质量。
这一系统的设计应用了现代科技，将为医院提供更加高效精准的床位管理和护理服务，并为病人创造更加安全舒适的就医环境。
毕业设计(论文)-基于单片机的医院病房紧急呼叫系统(无线+语音)[管理资料]
![毕业设计(论文)-基于单片机的医院病房紧急呼叫系统(无线+语音)[管理资料]](https://img.taocdn.com/s3/m/5118fd8da26925c52dc5bf92.png)
梧州学院毕业论文论文题目医院病房紧急呼叫系统系别专业班级学号学生姓名指导教师（签名）完成时间年月摘要本文介绍了一种以AT89S52单片机设计的医院病房无线呼叫系统。
该系统由单片机系统、无线收发系统、功能开关、1602液晶显示器、以ISD4004语音芯片为主的语音系统等单元电路组成。
该系统所用到的无线收发系统采用315无线收发模块的PT2262和PT2267编解码芯片，利用单片机的串行半双工通信来实现。
它的核心控制器采用价格低廉，性能可靠的单片机。
该系统主要工作原理是分机按键呼叫，主机声光报警，同时显示呼叫的号码，主机按键可回复。
研究表明该系统使用方便、快捷、安全可靠，可应用于医院、茶庄、KTV、餐厅等领域。
在市场经济体制中，尤其在服务性的行业中，更省人、省钱、省心，更能提高企业效率，提高服务形象，带来更好的经济效益，可作为电子产品进行开发研制，具有很好的推广价值。
关键词：单片机技术无线发射和接收无线呼叫系统 ISD4004 1602The Urgent Calling System In Hospital WordsAbstractThis paper introduces a SCM(single-chip microcomputer) ATMEL AT89S52 MCU as a wireless calling system in hospital wards. This system consists of SCM system, wireless transceiver system, the functional switch, 1602 LCD, and by the main of voic ISD4004 as a voice systems unit circuit etc. What the use of the system is the wireless transceiver system which invlves a wireless transceiver module 315 of the PT2262 and PT2267 codec chip, and brings about the SCM’s half-duplex communication. The core controller optionaled SCM with low price and reliable performance. The call ext press then the host sound-light alarm, display the call numbers at the same time and at last the host give a reply by press the button is the main working principle of the system. The study shows that this system has the characteristics of easy to sue, fast, safe and reliable. And it can be used some social fields such as hospital, tea house, KTV, restaurant, etc. In the market economic system, especially in the service industry, Using it that can be more saving staffs, money as well as trouble. What more it can improves the company’s efficiency, enhances the image of services, and brings economic benefits. So it can be used as electronic product to research and development, In my opinion, it has a good value of promotion.Key word : SCM(single-chip microcomputer) Transmit and receive wirelessThe Wireless Calling System ISD4004 1602目录第一章引言 (1)课题背景与来源 (1)课题意义 (2)课题设计的内容和方案 (2)第二章系统概述 (3)系统组成 (3)系统的功能介绍及操作说明 (4)第三章硬件组成与设计 (5)3.1整体电路图 (5)3.2电源电路 (6)3.3主控芯片单片机 (7)3.4主机功能按键介绍 (8)3.5液晶显示器1602 (8)3.5.1电路设计 (8)3.5.2LCM1602引脚及功能介绍 (9)3.6语音电路 (10)3.6.1语音电路图设计 (10)3.6.2ISD4004简介 (12)3.6.3LM386 (15)3.7无线收发模块 (16)3.7.1发射板 (16)3.7.2接收板 (17)3.7.3编解码芯片PT2206和PT2272 (18)3.7.3.1PT2262引脚及工作原理 (18)3.7.3.2PT2272引脚及工作原理 (19)第四章软件设计 (21)4.1主机程序流程图 (21)4.2从机程序流程图 (22)第五章系统测试与分析 (24)5.1系统设计过程 (24)5.2单个模块的调试 (24)5.3系统测试达到的技术指标 (26)第六章结束语 (27)参考文献 (28)附录（一） (29)附录（二） (31)致谢 (49)第一章引言单片机自问世以来，迄今已有三十年了，其产品琳琅满目，产家也众多纷纭，功能也是五花八门。
无线病房呼叫系统设计(信息工程专业)
无线病房呼叫系统设计(信息工程专业)一、引言随着医疗技术的不断发展和医疗服务的日益完善，病房呼叫系统作为医院信息化建设的重要组成部分，其作用和地位日益凸显。
传统的病房呼叫系统多采用有线方式，存在布线复杂、维护困难、扩展性差等缺点。
为了解决这些问题，无线病房呼叫系统应运而生。
无线病房呼叫系统利用无线通信技术，实现了病房与护士站之间的实时通信，提高了护理工作效率，改善了患者就医体验。
二、系统设计目标1. 实现病房与护士站之间的实时通信，提高护理工作效率。
2. 系统具有高可靠性、高安全性，确保信息传输的准确性和稳定性。
3. 系统易于安装、维护和扩展，适应医院信息化建设的需要。
4. 系统操作简便，符合医护人员的使用习惯。
三、系统架构1. 病房终端：安装在病房内的设备，用于接收患者呼叫请求，并将请求发送给护士站终端。
2. 无线通信模块：实现病房终端与护士站终端之间的无线通信。
3. 护士站终端：安装在护士站内的设备，用于接收病房终端发送的呼叫请求，并显示相关信息。
4. 服务器：负责管理用户信息、呼叫记录等数据，并提供系统配置和管理功能。
四、关键技术1. 无线通信技术：无线病房呼叫系统采用无线通信技术，实现了病房与护士站之间的实时通信。
常用的无线通信技术包括WiFi、蓝牙、ZigBee等。
2. 数据加密技术：为了保证信息传输的安全性，无线病房呼叫系统采用数据加密技术，对传输的数据进行加密处理。
3. 数据压缩技术：为了提高信息传输的效率，无线病房呼叫系统采用数据压缩技术，对传输的数据进行压缩处理。
五、系统功能1. 病房呼叫：患者可以通过病房终端向护士站发送呼叫请求，护士站终端可以实时接收并显示呼叫请求。
2. 护士应答：护士可以通过护士站终端接收并应答患者的呼叫请求，同时病房终端可以显示护士应答信息。
3. 呼叫记录：系统可以记录所有呼叫请求和应答信息，并提供查询功能，方便医护人员进行统计和分析。
4. 系统管理：系统提供用户管理、设备管理、数据管理等功能，方便管理员进行系统配置和管理。
医院紧急呼叫系统与界面毕业设计
目录摘要 (1)ABSTRACT (2)0 引言 (4)1 病床呼叫系统发展概况 (5)1.1 课题研究的主要容和意义 (6)2 课题研究方案 (6)2.1 继电器设计 (6)2.2 基于单片机的控制系统 (7)2.3 基于PLC可编程控制器控制系统 (9)2.4 系统组成 (11)2.5 系统流程 (11)3 可编程控制器控制系统 (12)3.1 PLC的主要原理 (12)3.1.1 自诊断测试扫描过程 (13)3.1.2 与网络进行通信的扫描过程 (13)3.1.3 用户程序扫描过程 (13)3.1.4 读输入与写输出扫描过程 (13)3.2 可编程控制器的特点 (14)4 S7-300系列PLC的配置及组态 (15)4.1 S7-300的插槽地址 (15)4.2医院紧急呼叫系统的硬件组态及程序设计 (15)4.2.1 创建项目 (15)4.3.2 硬件组态程序 (16)4.3.3程序设计 (18)4.4医院紧急呼叫系统的I/O分配表 (18)4.5 课题所涉及到指令 (20)4.5.1指令组成 (20)4.5.2位逻辑指令 (20)4.5.3 时钟存储器（Clock Memory） (20)4.5.4计数器指令 (20)4.5 医院紧急呼叫系统的PLC程序 (21)4.5.1 部分程序控制功能 (21)5 WINCC组态软件简要介绍 (24)5.1 WinCC的系统构成 (24)5.2 WinCC的性能特点 (26)5.3建立项目 (27)5.3.1 建立一个新项目 (27)5.3.2 项目的设置 (28)5.4 组态项目 (29)5.4.1配置PLC驱动 (29)5.4.2 建立连接 (30)5.4.3建立过程变量 (30)5.5 图形设计编辑器介绍 (31)5.5.1 WinCC图形设计编辑器 (31)5.5.2图形设计面板 (32)5.5.3对象选项板一标准对象 (33)5.5.4使用WinCC图库 (34)5.6 生成动态对象 (35)5.6.1 用图形设计器生成动态对象 (35)5.6.2 理解WinCC中的图形对象 (40)6 图形界面总述 (40)6.1 图形界面介绍 (41)6.1.1 登录界面 (41)6.1.2 监控画面 (42)6.1.3 病房3D图 (42)6.1.4 2D线路图 (43)6.1.5 PLC硬件接线图 (44)6.2 与PLC的连接 (44)6.3 运行设置和激活 (46)7 结束语 (47)7.1 总结 (47)7.2 展望 (47)7.3 致 (48)参考文献 (50)附录 (51)译文 (64)原文说明 (76)摘要当今时代的医院管理已经不再是简单的人工管理模式，而是逐渐向电子化、网络化、智能化的高端技术管理模式方向迅速发展。
病床呼叫系统毕业设计
湖北师范学院自学考试本科毕业论文Bachelor’s Thesis论文题目病床呼叫系统毕业论文设计作者姓名刘克耐专业名称机电准考证号 6指导教师程舰通讯地址湖北师范学院12级机电联系电话完成时间2016年3月1号摘要医院已经从人工管理模式向智能化方向发展。
“病床呼叫系统”可以实现对病房的智能化管理，可实现呼叫、求救警报、信息存储、显示等等功能。
患者在住院期间，可能会在任意时间请求医生或护士进行诊断或护理。
病床求助呼叫是传送临床信息的重要手段，病床呼叫系统是患者向值班医生或护士发出紧急呼叫的工具，要将患者的请求快速传给值班医生或护士，并在护士站的监控中心留下准确完整的记录，是提高医院和病室护理的重要组成部分。
本系统以STC89C51单片机为核心辅以4个外接键盘、LED点阵显示电路和部分简单模拟和数字电路组成的，能够实现病人和医护人员之间信息的传递。
在该设计中模拟2个病房每个病房2个病床编号0101/0102和0201/0202，每个病床都有一个按键，当患者有需要时，按下按键，此时值班室的显示屏可显示此患者的病房号和床位号，医护人员按下“响应”键取消当前呼叫。
此系统能够为医院提供一个成本低、效率高、操作方便和易于安装维护的快捷系统。
关键词：单片机;键盘;点阵;LED;病床呼叫系统AbstractManagement model of hospital from artificial intelligent direction.Bed call system can achieve the intelligent management of the ward; can realize the call, distress alert, information storage, display and more. Patients during hospitalization may at any time request the doctor or nurse for the diagnosis or nursing.Beds help call is an important means of transmission of clinical information, bed call system is a tool for patients issued an urgent call to the on duty doctor or nurse, you want to the patient's request quickly passed to the duty doctor or nurse, and left the nurses’ station monitoring center accurately the complete record is an important part to improve the care of hospitals and sick rooms.STC89C51 single-chip at the core of the system combined with 4 external keyboard, LED dot-matrix display circuit and some simple consisting of analog and digital circuits, transmission of information between patients and health care personnel can be achieved Simulation in the design of two wards each ward two beds in 0101/0102 0201/0202,each hospital bed has a button, when the patients when necessary, press the button, the display of the duty room to display in this patient ward number and bed number,health care workers press the "response" to cancel the current call.This system can provide a low cost, high efficiency, easy operation and easy installation and maintenance system for the hospital.Keywords：MCU;Keyboard;Dot matrix;LED display;Calling system目录1.绪论 (1)1.1课题背景 (1)1.2 病床呼叫系统发展概况 (1)1.3 课题研究的目的和意义 (2)2. 51系列单片机的简介 (3)2.1 单片机的发展介绍 (3)2.2 单片机的结构特点 (3)2.3 单片机的实际应用 (3)2.4 控制器STC89C51 (4)2.5 单片机的发展趋势 (6)2.6 病床呼叫系统发展 (7)3. 接口技术和程序设计语言 (9)3.1 键盘接口 (9)3.2 显示器接口 (9)3.2.1 液晶显示器 (9)3.2.2 LED点阵显示屏 (9)3.2.3 数码管显示原理 (10)3.3 程序设计语言 (11)3.3.1 单片机C语言的特点 (11)3.3.2 单片机C语言使用的编程软件 (11)4. 基于单片机的病床呼叫系统的设计实现 (13)4.1 系统总体设计 (13)4.1.1 功能要求 (13)4.1.2 设计方案 (13)4.1.3 总体结构框图 (13)4.2 系统硬件设计 (13)4.2.1 硬件构成示意图 (13)4.2.2 外围电路设计 (14)4.3 系统软件设计 (20)4.3.1 设计的软件环境简介 (20)4.4 系统的调试与结果 (22)4.4.1 调试界面显示 (22)4.4.2 程序开发及代码调试 (23)结论 (27)致谢 (28)参考文献 (29)附录 (30)1 绪论1.1 课题背景在这个瞬息万变，竞争激烈的时代，选择一个优越的工具往往能提升企业在这个市场上的竞争力。
病房无线呼叫系统毕业设计
本科生毕业设计病房呼叫系统设计The Design of Call Ward System毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。
毕业设计病房呼叫系统[管理资料]
![毕业设计病房呼叫系统[管理资料]](https://img.taocdn.com/s3/m/1324901b19e8b8f67d1cb997.png)
病房呼叫系统设计【摘要】本论文主要阐述了有关基于单片机的病房呼叫系统的设计。
我的设计是以AT89C51为核心的病人呼叫系统，对该系统的硬件和软件结构进行了相应的描述。
通过对病区的数据采集，实现医院医疗人员值班室和病人房之间的通信呼叫联系，具有使用方便、操作简单等特点。
病床呼叫系统是病人请求值班医生或护士进行诊断护理的紧急呼叫工具，可将病人的请求快速传送给值班医生或护士，是提高医院和病室护理水平的必要设备之一。
临床呼叫求助装置是传送临床信息的重要手段，关系病员安危，传统的病房呼叫系统普遍采用有线式,虽然布线安装繁琐、维护不便、利用率低,而且实时性差。
但是相对无线式呼叫系统而言，它的可靠性高，不会干扰其它医疗仪器设备,目前大多数医院采用有线呼叫系统，在医院的病房里每个床位边都装有一个呼叫按钮，当病人需要帮助时，按下呼叫按钮，护士办公室里呼叫显示板上相应房间号的指示灯点亮并进行声音提示。
关键词：单片机；程序；数码管；目录1 任务提出与方案验证......................................................................................... 错误!未定义书签。
单片机病房呼叫系统简介 ................................................................................. 错误!未定义书签。
单片机病房呼叫系统的发展史 ......................................................................... 错误!未定义书签。
功能简介 ............................................................................................................. 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医院呼叫系统设计毕业摘要为提高医院的工作效率，保证病人及时得到医护人员的救助，设计了一种新型的医院智能呼叫系统。
该系统以AT89C51单片机为控制核心、采用RS485总线进行通讯，实现病房与护理人员间的快速、准确地呼叫及响应功能。
系统由护理主机、呼叫分机、RS485总线通讯声光报警及LED显示等组成。
采用了主从分布式多机通讯，能同时监控多个病房的呼叫并进行分级处理，通过采用RS485总线通讯系统实现远距离、多对一的呼叫。
【关键词智能呼叫；RS485；总线；主机；从机。
AbstractIn order to improve the work efficiency of hospitals and make patients get effective help in time,a new type of intelligence calling system is introduced in this artical.This system takes the AT89C51 single chip computer as control core and the RS485 as communication，and can realize the fast and accurate communication between the ward and the nurse．It is composed of nursing master computer，follow computer，RS485,the acousto-optic warning,LED and so on．It adopts primary ／secondary distributive multi-computer communication ,can simultaneously monitor and stage wisely treat multiple wards'call.By the use of RS485,the system can communiate remotely and realize the calling function of manytoone.【Key Words】intellligence;callling system；RS485 bus；master computer；slave computer.目录Abstract (II)1、绪论 (1)1.1本课题的研究目的和意义 (1)1.2本课题国内外研究现状 (1)2、单片机病床呼叫器控制系统总体的方案设计 (2)2.1设计任务 (2)2.2设计原理 (3)2.3系统功能概述 (4)3、病床呼叫器的电路结构及其工作原理 (5)3.1控制系统总体电路及地址分配 (5)3.2控制系统硬件设计 (5)3.3系统的详细介绍 (6)3.3.1 五秒呼叫模块 (6)3.3.2呼叫显示模块 (10)3.4 主机部分组成 (14)3.5 从机部分组成 (15)3.6 通信系统RS485总线 (16)3.6.1 RS485收发器 (16)3.6.2单片机与MAX485接口电路 (17)4、病床呼叫器的系统软件组成 (18)5、结论 (21)6、结束语 (22)7要参考文献 (23)[5]傅征，任连仲．医院信息系统建设与应用[M]．北京：人民军医出版社，2002 (23)[7]何立民．MC-51系列单片机应用系统设计[M]．北京：航空航天大学出版社，1995 (23)谢辞 (24)医院呼叫系统设计1、绪论1.1本课题的研究目的和意义着科学技术的日新月异和生活水平的迅速提高，人们对于身体健康保障的要求越来越高。
当病人的疾病突然发作时，病人的生命安危将在很大程度上决定于病人能否在最短时间内得到最有效的救助。
但是在国内，整个急救体系还处于起步阶段，存在的很多隐患可能在病人突发症病后影响急救效率。
病患大声呼叫护理员，是一种最直接的寻求救助的体现。
但有时，护理对象因疾病或体力不足等原因，未必能发出响亮的呼叫，即使可以发出响亮的喊声，护理员因不在附近，也未必能够听得到，因此，靠直接喊话达到救助目的，并不是一个理想的途径。
而病床呼叫器的作用就是在没有医护人员在身边的时候能通过它呼叫，通知相关人员快速作出反应，尽快的解决病人的突发状况，从而有效地降低了病人的风险，而且它使用方便，简单、易于操作且节约时间。
这使病人在急救最关键的一个环节上得到了最大的保障，很大程度上降低了突发性疾病的危险性。
1.2本课题国内外研究现状门口报警红灯等多功能的呼叫器，飞速的发展使病床呼叫系统从早期单纯的呼喊功能发展为现如今的快速反映、快速服务，更加人性化的智能控制系统。
但是随着社会的不断发展，人们对呼叫系统的期望远不止这些，不仅要求呼叫系统具有一般的呼叫功能，还希望具有一定的辅助管理功能。
因此，一些稍好的呼叫系统，开始在功能细化上下功夫，如呼叫清零键设置在呼叫按钮上，这样可逼迫护理员到病床前清零，以消除呼叫报警，从而保证护理员无法偷懒。
当医生或护理人员不在值班室，可能在某个病房内处理具体事务，而此时发生呼叫，为此呼叫系统增设了走廊吊屏及门口警示红灯，当呼叫发生时，警示音一响，护理人员可以到走廊里远距离看一下吊屏内容，或看一下哪个房间门口的报警红灯闪烁，就知道哪个房间有呼叫发生了，如果医护人员不在同一楼层时还可以通过无线寻呼技术，将呼叫信号送到一个护理员的寻呼机上，这样就还可以达到节约人力成本的目的。
随着科技的不断进步，人们开始寻求更为便捷的实现方式来达到呼叫的目的，因此出现了一些应用单片机技术实现呼叫的仪器和设备，以其特有的优越性得到了人们的信赖。
2、单片机病床呼叫器控制系统总体的方案设计2.1设计任务1)当某个病床发出求助信号（按下呼叫按钮）后，护士站的蜂鸣器发出短促音，与呼叫信号对应的指示灯闪烁（闪烁频率自定）。
2)当医护人员听到呼叫后，按呼叫响应停止按钮，蜂鸣器停止工作，呼叫指示灯在20S后停止显示。
3)如果同时或者在一段时间内有多个呼叫信号，护士站的蜂鸣器仍发出短促音，与这些呼叫信号对应的那些指示灯均闪烁，医护人员按呼叫响应停止按钮，蜂鸣器停止工作，呼叫指示灯在20S后停止显示。
4)其他功能图2-1 病床呼叫器原理框图如图1所示，系统运行后，当病房的病人发生了突发性事件，病人或其他人按下了紧急呼叫按钮，所在病房门口的指示灯开始闪烁，与此同时，在另一边的护士站的显示屏上，相对应的病床紧急呼叫指示灯开始闪烁，且蜂鸣器发出鸣叫，通知相关人员立即作出反应，医护人员收到信号后，按下处理按钮，蜂鸣器停止鸣叫，护士站指示灯由闪烁变为直亮，20S后对应病床紧急呼叫指示灯自动熄灭。
为了给信息以回应，在医护人员按下处理按钮的同时，在病房内，对应病床的床头灯开始闪烁，表明已受到信息，当医护人员处理完事故，按下床头呼叫按钮，床头灯停止闪烁，一次的救助完成。
2.2设计原理设计本课题时可以有两套方案选择：方案一：采用两块AT89C51单片机作为主机和从机，RS485总线为通讯系统，设计了一种新型分布式医院智能呼叫系统，能够实现病房与护理人员间的快速、准确地呼叫及响应功能。
51系列单片机有较强的开关量逻辑记忆、判断、数据运算、处理能力，并具有体积小、功能多样化、可靠性高、价格低等特点；方案二：用S7-200系列的CPU226CN（AC/DC/继电器）PLC实现该控制系统，PLC是综合了计算机技术、自动控制技术和通讯技术发展起来的一种新型的工业控制装置。
PLC控制系统可靠性高，且内部程序编制灵活，功能多样，不但提高了生产效率，而且方便控制人员的管理。
目前，医院里的智能呼叫系统按布线方式可以分成多种，市面上比较多的是三种。
第一种：星形结构布线这种产品的优点是系统稳定但缺点是布线比较麻烦；第二种：采用总线制，这种呼叫产品的优点是布线简单，施工容易，但缺点是故障率高，一旦某一节点出现故障，则整个呼叫系统将陷入瘫痪；第三种：采用无线技术，这种呼叫系统的优点是安装容易，改变位置方便，但缺点是信号受外界影响比较严重，比如气候不好时，信号传递就会出现差错，而且分机与主机的直线距离不能太远，否则信号传递中出错较多。
病床呼叫器作为一个独立的控制设备，因其特殊性要求其设备结构必须可靠、稳定和执行效率高。
比较而言，本设计选用了方案一及总线制及新型分布式医院智能呼叫系统，能够实现病房与护理人员间的快速、准确地呼叫及响应功能。
该系统指令丰富，功能强大，可靠性高，适应性好，结构紧凑，便于扩展且性价比高。
2.3系统功能概述该系统以两块AT89C51单片机为主机和从机，主机在护理室，分机在病房。
每个病房的不同床位都装有一个呼叫按钮，当病人需要帮助时，按下呼叫按钮，主机上就有数码显示(第1位显示响应优先级，第2位显示房间号，第3位和第4位显示床号)，同时进行声光报警，值班医生就可以根据显示对呼叫的病人进行分级处理。
为了缩短信号传输距离，采用主从式多机通讯系统，并且为了提高信号传输时的抗共模干扰能力，采用了RS485总线标准。
系统可实现多点远距离呼叫，互不干扰，并且扩展方便；若同时有多处呼叫，能够根据级别做到优先处理重症病人。
3、病床呼叫器的电路结构及其工作原理3.1控制系统总体电路及地址分配表3-1 控制系统的I/O点及地址分配3.2控制系统硬件设计该系统由护理主机，呼叫分机和RS485总线组成，其中主机上有数码显示、声光报警和输入键盘，从机上设置了输入键盘和指示灯。
结构如图1所示。
该系统采用模块化设计思想，主从式结构。
系统工作时，AT89C51主机向从机发送控制命令和数据并接收从机传送过来的数据，而且按每位病人的情况事先将其响应级别存入主机，应答时医生首先响应最高级别的呼叫，依次类推。
AT89C2051从机上设置了呼叫按钮和指示灯。
各从机与主机之间采用RS485总线标准进行通讯。
当有病人按下呼叫按钮时，主机有声光报警和数码显示(显示最高优先级、病房号和床号)，同时从机上的指示灯点亮。
若医生对该呼叫作出应答，主机清除相应呼叫信息，同时从机指示灯熄灭，否则从机上的指示灯一直点亮，主机上一直有声光报警和数码显示。
图3-1 病床呼叫器总体电路连线图3.3系统的详细介绍3.3.1 五秒呼叫模块利用555集成时基电路组成脉冲启动型单稳态电路，产生定长时间的震荡信号驱动蜂鸣器呼叫。
配以相应参数的阻容器件，可将震荡时间准确的控制在要求的5秒钟。
电路原理图如下：图3-2 5秒呼叫电路原理此电路由模拟开关、4输入或非门集成芯片4002、由555构成的单稳态触发器和蜂鸣器组成。
模拟开关初始状态为全低电平。
