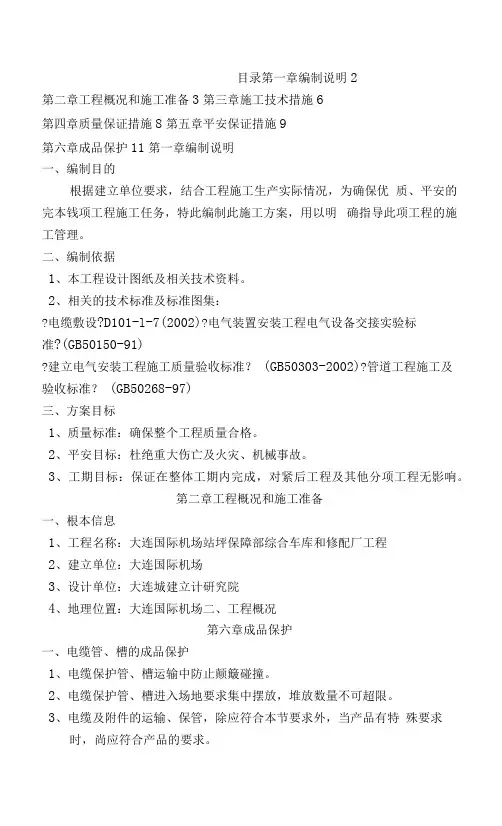

强电外网工程施工组织设计方案

目录

第一章编制说明 (2)

第二章工程概况和施工准备 (3)

第三章施工技术措施 (6)

第四章质量保证措施 (8)

第五章安全保证措施 (9)

第六章成品保护 (11)

第一章编制说明

一、编制目的

根据建设单位要求，结合项目施工生产实际情况，为确保优质、安全的完成本项工程施工任务，特此编制此施工方案，用以明确指

导此项工程的施工管理。

二、编制依据

1、本工程设计图纸及相关技术资料。

2、相关的技术规范及标准图集：

《电缆敷设》D101-1-7(2002)

《电气装置安装工程电气设备交接实验标准》(GB50150-91) 《建设电气安装工程施工质量验收规范》（GB50303-2002）《管道工程施工及验收规范》（GB50268-97）

三、计划目标

1、质量标准：确保整个工程质量合格。

2、安全目标：杜绝重大伤亡及火灾、机械事故。

3、工期目标：保证在整体工期内完成，对紧后工程及其他分项工

程无影响。

第二章工程概况和施工准备

一、基本信息

1、工程名称：大连国际机场站坪保障部综合车库和修配厂工程

2、建设单位：大连国际机场

3、设计单位：大连城建设计研究院有限公司

4、地理位置：大连国际机场

二、工程概况

大连国际机场站坪保障部综合车库和修配厂工程施工，总建筑面

积为：4890.8平方米，一层分为三个小型车库和一个修车库，建

筑面积：4617.8平方米；二层为办公、更衣、洗浴区，建筑面积：273平方米。

由现有物流园大门北侧变电所引出，沿原有电气管线敷设，并

于混凝土面层停车场和沥青车道相接位置向东转弯，转弯位置设置

新建电缆井，新建电气管线通入本工程施工区域，与指定地点接驳，为综合车库供电。

主要工程量：

电气管线敷设约230米；电缆井一座。

现场平面图如下：

第三章施工准备

一、作业条件

1、作业条件要求

（1）电缆线路的安装工程按施工图进行施工。

（2）与电缆线路安装有关的建筑物、构筑物的土建工程质量应符合国家现行的建筑工程施工及质量验收规范中的相关规定。（3）电缆安装前，土建工作应具备下列条件：

a、电缆沟开挖前，土建应完成的工作必须完成、电缆沟槽线路

无障碍。

b、有较宽的操作场地，施工现场干净，并备有220V交流电源。

2、施工前准备

（1）各分项工程的技术准备已完成。

（2）敷设管、槽、电缆施工机具及施工用料已准备好，支架已搭设完毕，且符合安全要求。

（3）电缆线路施工方案或施工组织设计已经编制，并已审批，工程任务单已下达。

（4）电缆敷设前电缆型号、规格及长度与设计资料核对无误。（5）电缆敷设前，应对电缆进行外观检查及绝缘电阻试验，并达到合格要求。

（6）设置临时联络指挥系统。

3、在实施阶段，应对施工现场条件作业环境需作详细描述，并进

一步识别危险源。

二、技术准备

1、施工图纸、技术资料、相应施工图集、规范、规程齐全；施工

方案编制完毕并经审批，并进行安全、技术交底。

2、施工前应组织施工人员充分熟悉相关图纸及设计要求，并进行

电缆线路牵引计算，用电缆线路的全长来定出每盘电缆的路径起始

和终点的位置，然后将每盘电缆的路径分成各种类型的基本段，如

水平直线牵引、水平弯曲牵引、垂直提升牵引等，比较计算结果，

定出合适的牵引方向及牵引方式。

3、电缆敷设前绝缘测试或耐压试验

（1）1KV以下电缆，用1KV兆欧表，侧线间及对地的绝缘电阻应不低于10MΩ。

（2）施工前应对电缆进行详细检查。电缆的规格、型号、截面、电压等级等均符合设计要求，外观无扭曲，损坏等现象。

三、材料准备

1、所有电缆槽及保护管应达到使用标准，其规格型号及电压登记应符合设计要求。

2、电缆采用YZV22 4*120，电缆必须具有合格证、生产许可证、“CCC”认证标识，其规格型号及电压等级应符合设计要求。

3、电缆外观完好无损，铠装无锈蚀，无机械损伤、无明显褶皱和扭曲现象，橡套、塑料电缆外及绝缘层无老化及裂纹。

4、电缆的其他附属材料：电缆标示牌、油漆、酒精、汽油、硬脂酸、白布带、电缆头附件等均应符合要求。

四、劳动力准备

1、电缆挖沟、开槽、电缆敷设需要大量工作人员，要根据电缆的数量及电缆敷设进度提前安排人员，保证现场工作时人员满足施工要求，同时对进现场人员进行安全教育培训。

2、在进入现场实施阶段应该附上具体施工作业人员清单。

五、机具准备

1、根据确定的施工方案及施工进度计划，确定施工机具需用量。

2、组织施工机具设备的落实，保证按期进场。

六、过道位置施工措施

电缆管线需要横穿大连机场物流园大门内侧正在使用的道路，为保证物流园的正常运营，我单位将做以下措施。

1、分段施工，将横穿道路区域分成两段施工，一区段施工，二区段保证使用，一区段施工完成并达到强度要求后，开放一区段投入使用，再进行二区段施工。

2、过道位置采用混凝土包封处理。

3、投入使用后，为保证混凝土强度的继续增长和成品保护，在电缆过道位置覆盖钢板，进行二次保护。

第三章施工技术措施

一、电缆沟槽挖土石方

1、在平整完的场地，根据施工图纸及测量方案，用测量仪器测绘

出电缆管线走向轨迹，电缆管线走向保证以后不影响其他项目施工。

2、核实测量无误后开挖土石方，管槽开挖尺寸深1米，下底宽

0.3米，上口宽0.5米，挖方须保证沟槽的深度及宽度符合要求，

先使用切割机切开原有道面，再使用SY50U-10小型挖掘机

挖排土方，人工配合清槽；挖出的垃圾土要堆放整齐，要保证以后

敷设管、槽时无障碍；沟槽挖完要保证沟槽内平整干净无杂土。

本工程土质较好，故不考虑深度在1.5m以内的沟做放坡支撑处理，只按正常开挖放坡进行管沟开挖，施工中参照下表，按土质情

况确定边坡处理。

3、遇到障碍物（如水暖管路）时要和相关专业人员及甲方代表协商，沟通完毕后才可以施工。

二、电缆管槽敷设及电缆井安装

1、敷设电缆管、槽前要核查所挖沟槽是否有缺陷，确定无误后开

始敷设电缆管、槽。

2、电缆管、槽进场地后，要堆放完好，以免破损造成后期重复施工。

3、电缆管、槽敷设要按照图纸及施工工艺要求进行施工，管、槽

接头要做好连接处理。

4、管、槽在沟内要摆放整齐，不允许有交叉堆积现象，坡度要掌

握合适，以免以后断裂。

5、电缆管槽敷设完毕后端口处要做好封口工作，以免雨季淤泥进

入管、槽内。

6、电缆井安装位置要选择合适，不要在道路及建筑物处，以免以

后维修带来麻烦。

7、电缆井要按照图纸要求及现行规范施工，电缆井深1米，上口

尺寸800*800mm，采用实心砖砌筑，做好井内防水防漏工作。

8、电缆管、槽敷设完毕后，要经过甲方验收后方可回填，回填后

要夯实，平整。
