不锈钢玻璃栏杆施工工艺

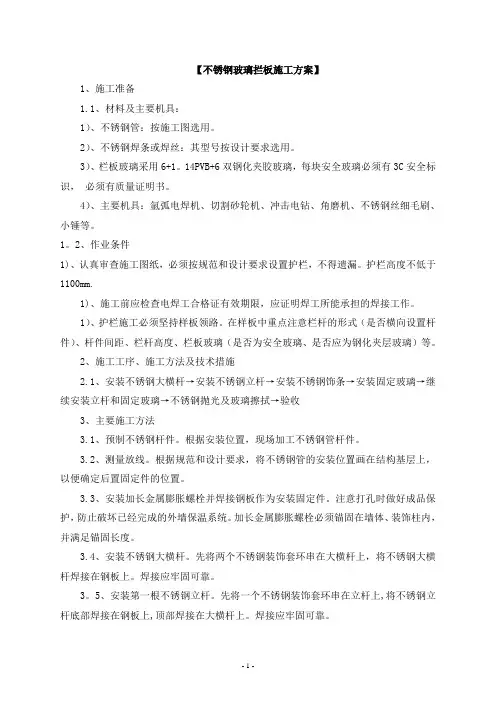

3、不锈钢玻璃栏杆施工工艺

（1）施工部署

玻璃隔断、栏杆的安装要与其他项目的施工相配合，龙骨的安装应在地面施工之前进行，玻璃的安装尽可能在地面施工之后安装，其施工程序如下：

放线（中线、分格线）→安装预埋→安装地梁→安装竖龙骨→安装玻璃→密封胶施工→安装不锈钢扶手→涂胶密封→清洗（2）施工准备

1.技术准备

1.1测量定位。根据设计图纸的玻璃栏杆、隔断位置和统一测定的轴线控制线进行引测与放线，包括检查线、中心线和分格线，对原结构与实际尺寸偏差较大的地方，需要进行调整，调整后的中心线必须在同一直线上。对于分格线，依据平面图位置，以轴线的实际尺寸定玻璃的分格线，主要以标准块为主，同时对同一区域内的标高+50㎝线进行统一，保证玻璃高度在同一标高上。

1.2根据测量定位后实际尺寸进行深化设计，并报请设计和有关部门审批后方可进行翻样加工订货与施工。

1.3按深化设计图纸翻出大样提出加工供货计划。

2.作业条件准备

2.1根据深化设计，对现场原预埋件进行清理，没有预埋件的部位，根据实际需要增加预埋铁。

2.2根据施工部位搭设施工脚手架，注意挑空处安全防护。

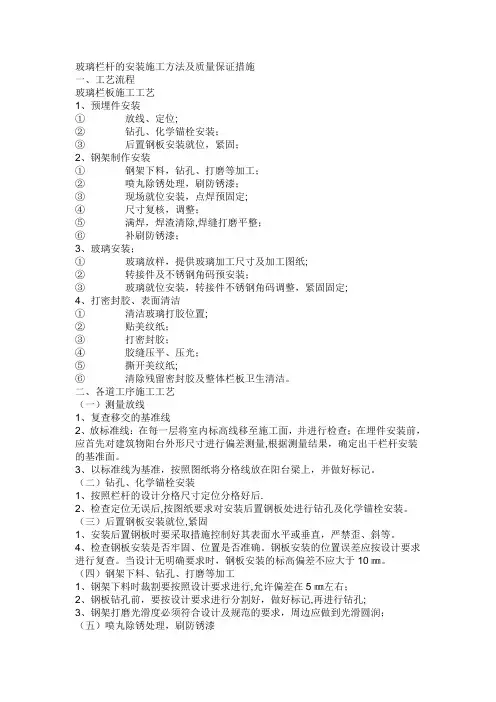

（3）主要施工工艺

1.隔断式不锈钢玻璃栏杆安装

1.1预埋件安装

根据深化设计的布置图，确定竖龙骨（立柱）的位置，找出相应的预埋件，当每块玻璃长度为3000㎜时，预埋件为5块，间距600㎜；长度小于3000㎜时，预埋件应为4块。如预埋件预埋不准确或漏埋时，重新增加预埋120㎜×180㎜×8㎜钢板，用φ10×90㎜膨胀螺栓与结构固定，每块用4个螺栓固定。

1.2竖龙骨（立柱）和底梁的安装

支座安装调整完毕后就可以开始竖龙骨、底梁的安装。安装前应先检查其加工是否正确、合格，运输及搬运过程中是否导致钢构件弯曲，如发现上述情况应立即更换新钢件，否则将导致对整体隔断有不良影响。先安装焊接碳钢构件竖龙骨，安装时必须严格按照节点图和安装图纸的尺寸、规格和位置中心线安装，并保证竖龙骨深槽口方向一致。临时固定，双向吊垂铅找正后，下部与预埋件焊接，注意应随焊随吊双向垂直，防止热变形。

竖向龙骨安装焊接固定后开始安装两竖龙骨之间钢底梁，先将底梁在安装位置摆放好，调正标高和位置用L50×50×5角钢长度120㎜与预埋件先点焊，核对无误后再焊接牢固。焊前对预埋件的角钢均需刷防锈漆，焊接后在焊缝处再刷二道防锈漆。

1.3不锈钢饰面板安装

钢件安装完毕后即可安装外包不锈钢板，将加工后的包板内表面和钢件的外表面清洁干净，沿构件长向涂少量硅酮胶后，即可将不锈钢板套安在钢竖龙骨和底梁上，用木卡板每500㎜临时固定，注意保证不锈钢板表面平整，安装到位。

1.4玻璃的安装

安装玻璃是玻璃隔断安装的重要环节，此部分安装必须在严格的质量监督下进行。

1.4.1安装前的准备。玻璃安装前，首先要对隔断竖龙骨和底梁进行全面、彻底的检查，特别是玻璃镶嵌槽口内不能有任何有对玻璃产生威胁的硬物；然后要对准备安装的玻璃进行检查，对于任何边角存在裂缝的玻璃均需更换，并检查玻璃尺寸及规格是否符合设计要求，若有出入，应找出原因，解决后才可安装。

1.4.2玻璃垫块的安装。安装玻璃之前应首先安装垫块，垫块安装位置和方法按图纸要求。

1.4.3玻璃安装：玻璃检查无误后方允许安装。安装时必须两侧均有安装人员参加，遇外侧是悬挑时，要搭设钢管脚手架或移动架，脚手架必须有足够的稳定性。安装玻璃采用倾斜入槽口的方法，先将玻璃抬高于底梁上表面，倾斜插入龙骨较深槽口，转动玻璃至与底梁平行，将玻璃置于玻璃垫块之上；然后移动玻璃插人另一龙骨槽口中，

使玻璃插入槽口的深度符合设计要求，同时两侧必须均匀一致后，用橡胶条填塞紧密。

1.4.5密封胶施工。密封胶是起玻璃与龙骨、底梁框之间软连接及密封的作用，必须由熟练的专业打胶人员承担此项操作，密封胶缝的宽度必须是均匀一致，接槎平整，表面光滑。

1.5不锈钢扶手安装

将不锈钢栏杆板连接支座按照事先放好的位置线焊接固定于预埋件上，然后随安装栏杆板随安装扶手管，吊双向铅垂直后上面与竖龙骨连接，下与支座焊接，注意安装栏杆板时先将法兰套好。金属管接长要焊接，焊口部位打磨修平后，再进行抛光拉丝处理，法兰待地面花岗石铺装后用胶与地面粘结。

2.弧形管不锈钢玻璃栏杆安装

2.1工艺流程。测量定位→安装预埋件→安装钢底梁→安装不锈钢栏杆和扶手→安装弧形管→安装玻璃→涂胶密封→清洁→交验。

2.2预埋件安装。同隔断式玻璃栏杆。

2.3底梁安装。安装前后先检查加工尺寸是否正确，运输及搬运过程是否导致钢构件弯曲变形，如发现超标者应更换，安装时先将固定底梁用的连接件（L50×50×5，L＝120㎜）按已放好的底梁位置线安装，预埋件先点焊，然后安装钢底梁，找正位置和标高后与角钢连接件焊接，同样先点焊，待一个区段全部安装后拉通线检查调直后，焊角钢连接件与预埋件焊接固定，再焊钢底梁与角钢连接件。经自检符合设计要求后，进行不锈钢饰面板安装。其方法同隔断不锈钢玻璃栏杆。

2.4不锈钢栏杆和扶手安装。按栏杆位置线先安装不锈钢立柱，双向垂直后立柱与预埋件焊接固定，然后安装扶手不锈钢管。

2.5弧形管安装。不锈钢栏杆安装焊接固定后即可安装弧形管，先将弧形管穿过φ40㎜圆棒连接件，再安装上部的不锈钢玻璃卡子，待玻璃安装调垂直后将弧形管下插入底梁，上端玻璃卡子垫上橡胶垫与玻璃固定，再微调紧固。

2.6玻璃安装。在底梁玻璃槽内部安装硬橡胶垫块，用三爪吸盘将玻璃抬运至底梁上部，徐徐放入底梁玻璃凹槽垫块上，下部调至两

侧间隙均匀基本一致后，上部用靠尺铅垂直达到标准后，弧形管上端玻璃卡子与玻璃已加工好的预留孔连接，卡子与玻璃间垫橡胶垫，然后再铅垂微调紧固，底梁玻璃卡槽两侧填塞橡胶条。

2.7涂胶密封。同隔断式玻璃栏杆。

（4）不锈钢玻璃栏杆清洗

1.上述两类型不锈钢玻璃栏杆安装完成，交工验收前先清洁玻璃表面，可使用玻璃清洗剂，如有被硅酮密封胶污染部位，可采用二甲苯等有机溶剂清擦，然后再将不锈钢擦洗干净。

2.不锈钢表面视污染情况采用不同的方法清洗。对于含油脂类的污染，应使用二甲苯；对于不含油脂类的污染，使用异丙基酒精清洗。如不锈钢是被水泥污染，应小心将水泥轻轻刮掉，但要避免损坏装饰表面。

3.由于二甲苯的微毒性可能会对人体的健康产生影响，因此应避免长时间和大规模的使用这种溶剂，在使用时也应当注意通风，并戴手套施工，避免上述溶剂与人体皮肤直接接触。

（5）质量保证措施及质量标准

1.各种材料和加工半成品进场均需报验，随货进场带齐报验有关资料，验收标准执行北京市《高级建筑装饰工程质量检验评定标准》，不合格品必须及时退场。

2.坚持样板引路原则，该工程项目样板需经设计、业主、乙方、监理、质量总站五方验收确认。另外，各分包商在立柱、扶手玻璃大面积安装前还需各自做样板，并经监理、总包认定验收后方可大面积施工。

3.施工人员对每道工序必须按技术交底，质量标准进行自检，对工程施工中可能出现的问题，要提前预防，及时更正。

4.不锈钢玻璃栏杆工程质量目标为优良，质量检验评定标准执行北京市《高级建筑装饰工程质量检验评定标准》：立柱垂直度允许偏差3㎜，中线允许偏差2㎜，标高±5㎜。

5.不锈钢玻璃栏杆的质量检查包括：预埋件安装和龙骨（立柱）及底梁安装等。扶手的焊接，焊好后要进行磨光，保证焊口平顺，立柱和底梁的焊接必须牢固，保证有足够的稳定性。完成包不锈钢板前

必须办理隐检签证手续后方可进行下一道工序。

（6）成品保护措施

1.玻璃等材料进场后，经质量等有关部门验收合格后，设专放场地并有保护措施，加木垫和木框保护。水平、垂直运输至现场时，应采用专用工具，利用吸盘或设垫板采用二人抬的方法，但要尽量避免施工高峰期进行搬运。运至现场派专人看管，防止其他工种施工损坏。

2.玻璃安装过程中，应对玻璃进行检查，有质量问题的玻璃不能使用。安装玻璃应用专用工具，要有专人配合，固定后设专人看管，并在1m线以外用专用围栏进行隔离，并在有玻璃区域用标牌写上标记，提醒其他施工人员不碰撞。在通廊部分用2m高纤维板进行整体保护，并设标记和设专人看管。

3.玻璃的保护，主要是保护玻璃不破损，其次对于夹层玻璃还应保护夹胶层不被有机溶剂污染。

4.不锈钢的保护，是通过对不锈钢面粘贴专用保护胶带纸来实现的。所有的外露装饰面都必须粘贴保护胶带纸。保护胶带纸必须满足要求，要有足够的厚度和抵抗太阳紫外线的能力，质量低劣的胶带纸严禁使用，以免得不偿失。

（7）安全消防措施

1.搬运玻璃时应戴手套，特别小心，防止伤手伤身。

2.安装玻璃时，应将工具放在工具袋内。

3.在玻璃未安牢固之前，不得中途停工。

4.电动工具应有专人负责管理，操作时应检查机具运转，部位紧固和电压变化等情况。

5.电动工具应做好接地保护，设置漏电保护器。

6.使用电焊机时，焊区内应清除易燃、易爆物品，并设专人拉线看火，采取措施，严防电火花引起火灾。

7.使用二甲苯应当注意通风，并戴手套施工，避免溶剂与人体皮肤直接接触。

（8）环保措施与文明措施

1.施工中要求工完场清，材料需在指定地点堆放整齐。

2.机具应有专人负责，专人操作。

3.要按施工区域明确分工，施工垃圾及时清运。
