太阳光照明导入系统
1、阳光自动导入系统
1、阳光自动导入系统阳光自动导入系统用于将太阳光导入到无法受阳光直接照射的阴面、地下室和建筑物内的任意部位。
该系统的应用将改善人们的办公和居住环境，有益于身心健康和节约能源。
该系统的最小基本单元所提供的阳光与一扇阳面窗户相当，对太阳的跟踪精度高于0.03弧度。
本系统的创新之处在于将地球和太阳的运动规律和自动跟踪技术相结合实现了对太阳的高精度跟踪；利用锥体石英棒耦合光纤和光导管系统实现了太阳光的高效传输。
本系统的研究已完成样品，正准备进行小批量生产。
本系统的使用将为建筑设计师具有有效的新手段将住宅的布局设计的更为合理，其应用可提升新开发楼盘的性能，也可用于旧楼的改造，使楼房阴面居住者摆脱阴冷潮湿的烦恼，具有广阔的应用前景。
本系统每台的成本预计低于1.5万元，投资规模约为一千万元左右。
2、大豆蛋白纤维纺织染整技术及针织产品开发专利：ZL 200510030992.3等2007年国家科技进步二等奖应用领域：本项目研究成果可应用于印染、棉纺、毛纺、丝绸、绢纺、针织等纺织印染行业。
技术创新：着重解决大豆纤维纺织印染加工和服用过程存在的主要问题。
设计采用专用梳理元件和梳理技术显著提高了纱线条干，采用集聚纺、喷气纺等新型纺纱技术、多组分纤维混纺技术、织物剪毛、抗起毛起球化学整理等使织物的抗起毛起球等级达到3.5级；采用氧漂/还原漂双漂法、双氧水/四乙酰乙二胺漂白法、在精漂液中添加甲醛捕捉剂进行练漂，使漂白产品白度超过了80，使残留游离甲醛含量达到了国际生态纺织品标准中婴幼儿纺织品限定的要求；采用中性染料和低盐高固色率活性染料染色等技术达到了理想的染色深度、大于 3.5级的湿牢度，并解决了因大豆蛋白和聚乙烯醇组分着色力差异而引起的外观质量问题。
同时，研发了大豆纤维与绢丝、羊毛/羊绒、天丝、棉、锦纶等混纺交织物的同色短流程染色技术以及大豆纤维、大豆纤维混纺品定量定性鉴别技术。
主要技术指标：游离甲醛含量：≤20mg/kg；亨特白度：≥80；染色牢度：耐洗、耐汗渍、耐摩擦≥3-4级；尺寸变化率：经向小于7%，纬向小于5%；抗起毛起球性≥3-4级。
太阳光光纤导入系统说明及应用
∙产品名称:绿色照明—太阳光光纤导入系统∙传导介质:光导纤维∙控制方式:内置自动控制系统∙单机质量:150kg∙工作温度:-20℃-80℃∙安装方式:固定型支架安装(可定制)∙照明标准:GB50034—2004《建筑照明设计标准》GB/T50033—2001《建筑采光设计标准》产品概述太阳光纤导入照明系统由室外主机、光缆、室内光纤灯具组成，主机需安装在阳光充足的室外，用于跟踪采集太阳光。
光缆用于高效传输主机采集的阳光导入室内，并通过室内灯具进行照明。
室外主机是该系统的主体部分，主要由光学采集镜片组、太阳跟踪传感器、高精度机械平台、自动跟踪系统等组成。
自动跟踪系统自太阳升起后开始工作，太阳落山后系统复位并进入休眠状态，在阴雨、多云、雾霾以及外部断电重启后，系统均会保持自动跟踪状态，并可根据四季昼夜时间以及地理位置的不同自动调整太阳跟踪轨迹。
性能参数产品型号SUNLIGHT-Ⅲ-36S/SUNLIGHT-Ⅲ-36P单机底座700mm×700mm单机高度1500mm单机质量150kg单机聚光透镜数量36单聚光透镜采光面积Φ100mm传输光纤材料纯石英/聚甲基丙烯酸甲酯（PMMA）传输光纤单芯尺寸纯石英Φ1mm/PMMAΦ3mm光缆挤压拉伸阈值1000N光缆弯曲半径≥250mm单缆(六芯)典型照明参数室外太阳照度8万勒克斯≥1500流明传输距离40m太阳跟踪自动刷新频率≥60次/秒跟踪平台最小步进角度≤0.8″单机供电要求220V50Hz控制方式内置自动控制系统单机功率≤5W安装方式固定型支架安装(可定制)工作温度-20℃-80℃照明标准GB 50034—2004《建筑照明设计标准》GB/T50033—2001《建筑采光设计标准》优点兼具健康、节能、环保特性产品应用医院、育婴房、疗养院、康复中心、学校、别墅、高档宾馆、大型商场、火车站、地铁站、航空港、地下通道、运动场馆、大型停车场、室内绿化、小区住户采光权分配、地下矿井、施工隧道、战备仓库、电磁屏蔽室、海洋馆、水族馆、博物馆等。
光纤传导太阳光照明系统
光纤传导太阳光照明系统朱维军;严伟;赵霞;刘礼华;徐红【摘要】光纤传导太阳光照明系统主要由集光器、传导装置和放射装置三部分构成.在阳光充足的时候,阳光经集光器收集,利用光纤对光的柔性传输等独特的物理特性,将自然光引导到目标区域,由终端的放射装置发出均匀柔和的散射光,实现阳光的直接利用;这种技术既能实现太阳光的直接利用,同时也利用了光纤的传光特性实现光与电的分离,既节约能源、减少污染又可排除一些安全隐患,具有巨大的市场潜力.【期刊名称】《太阳能》【年(卷),期】2012(000)009【总页数】4页(P39-42)【关键词】光纤传导;太阳能;照明;导光光纤【作者】朱维军;严伟;赵霞;刘礼华;徐红【作者单位】江苏法尔胜泓昇集团有限公司;江苏法尔胜泓昇集团有限公司;江苏法尔胜泓昇集团有限公司;江苏法尔胜泓昇集团有限公司;江苏法尔胜泓昇集团有限公司【正文语种】中文一引言建筑物如何充分利用太阳光节约照明用电，是国际建筑和照明界的一个重要课题。
光纤传导太阳光照明的方法和设想最初由建筑界提出。
虽然人们对太阳能的利用越来越广泛，但是目前对太阳能的利用主要集中在将太阳能转化为电能和热能上，而光纤照明正是将太阳光直接加以利用的技术。
自20世纪30年代就被人们所认识和接受的光纤照明技术由于材料成本以及光衰减率太高等原因一直无法实现大批量的产业化和商品化，但是在20世纪60年代美国的杜邦公司初次采用聚甲基丙烯酸甲酯(PMMA)为芯材制备出塑料光纤在20世纪70年代末日本三菱丽阳公司以高纯MMA单体聚合PMMA使光纤损耗下降到200dB/ km[1]。
虽然这仍未实现光纤照明的大批量产业化和商品化，但却将光纤装饰照明真正推向了实用阶段。
目前太阳能光纤照明已形成多种产品并陆续投放市场。
目前人们能够实现的直接利用太阳光的技术大致有：导光纤维法、平面反射法、导光管法等[1]。
本文着重介绍导光纤维法实现技术，即由太阳光集光器收集并通过导光光纤传导的光纤照明法。

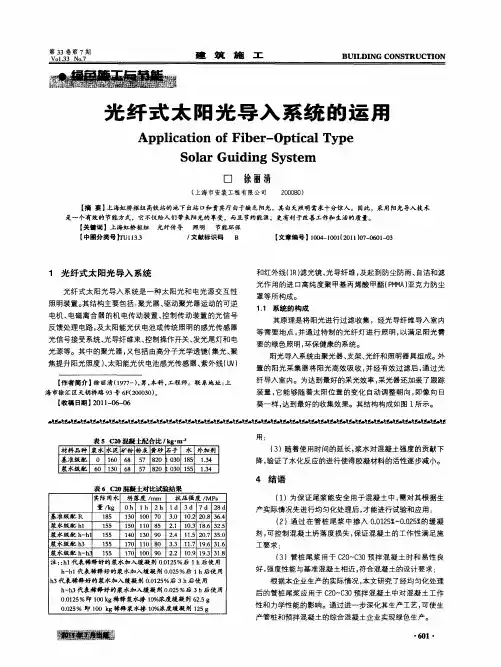

光纤式太阳光导入系统的运用
法提供 足够 大的光量 ， 同时 ， 菲涅尔透镜 可 以对 阳光进行分
离， 通过调 整光纤 与焦 点的耦合位 置 ， 可 以实现对 阳光 的 就
１ １ ７８ ４ ｍ。其客站设高速和城 际、 普速两 个车场 ， 总规模按 １ ６台 ３ ０线（ 含正线 ） 设计 ， 中高速 车场 １ 其 Ｏ台 １ ９线 （ 正 含 线 ）城 际 、 ， 普速 车场 ６台 ｌ 线（ １ 含正 线 ）承 担 京沪高 速铁 ， 路、 沪杭 甬客运专线 的大部分长途始发终到客车 ， 以及 南京 、
第３ ３卷第 ７期
Ｖ０１３ Ｎｏ７ ．３ ．
建
筑
施
工
Ｂ Ｌ Ｉ ＧＣ Ｎ Ｔ Ｕ Ｔ０ ＵＩＤ Ｎ Ｏ Ｓ Ｒ Ｃ １ Ｎ
光 纤 式 太 阳 光 导 入 系 统 的 运 用
Ａ ｐｐｌｃ ｔｏ ｆＦｉ ｒ ｉ ａ ｉ ｎ ｏ ｂｅ －Ｏｐ ｉ ａ ｐ ｔｃ ｌＴｙ ｅ
Ｓｏ ａ ｌ ｒＧｕｉ ｉ ｙ ｔ ｍ ｄ ｎｇ Ｓ ｓ ｅ
康 的阳光 ， 让人精神放 松、 心情愉悦 、 健康长 寿 ， 相对 传统照
图 １ 阳光 导入 系统 结 构 示意
明， 具有无法 比拟的优势。
（ ）节 能 环保 ２
１２ 系统的工作原理 ．
１ ． 阳光 传 输 的 途 径 ．１ ２
该系统可提 升阳光利用率 １ ０ 倍 ， ５０ ０ 如全 国普及使 用 ，
１ ０ １ Ｏ ０ ２４ １ ． ２ ． ３ ． ４ ３ ９ ． １５ ０７ ５Ｏ
浆 水级 配 ｈ ３
浆 水级 配 ｈ —
１５ ５
１５ ５
１０ １０ ０ ３３ １ ． １ ． ３ ． ７ １ ８ ． １ ９６ １６ ７
１０ １ｏ ０ ２２ １ ． １ ． ３ ． ７ ｏ ９ ． ０９ ９３ １８
基于锥形光纤传导的太阳光照明系统
基于锥形光纤传导的太阳光照明系统文章提出了一种基于锥形光纤传导的太阳光室内照明系统，通过利用锥形光纤的几何形状的优势，将锥形光纤与圆柱形光纤相结合，进一步提高太阳光室内照明系统的追光精度，从而提高对太阳光的利用率。
文章针对系统的追光误差以及光照强度进行测试，测试结果表明：该系统可以对一定的空间进行基本的照明，且采用锥形光纤能够有效提高系统的追光精度。
标签：锥形光纤；太阳光；照明；追光精度1 概述目前，能源的消耗随着经济的发展与日俱增。
为了实现节能减排、保护环境和社会的可持续发展，世界各国都在寻找新能源来替代传统的化石燃料，而太阳能作为一种新型的绿色能源，越来越受到各国的关注和重视。
传统的太阳能利用技术都存在着能量转换过程中的损耗问题，而太阳光室内照明技术在不进行热、电和机械等能量转换的前提下[1]，直接把对人体有益的太阳光传导进室内并替代传统的用电照明，从而降低了照明能耗。
近年来，太阳光室内照明技术快速发展，许多国家的研究重点主要集中在降低技术成本与提高太阳光的利用效率上。
目前，提高太阳光室内照明系统的追光精度主要有两种方法：一是提高追光装置的控制精度，使聚光光斑对准光纤输入端面。
但这种方法需要精确的控制，难度大，成本高。
二是扩大光纤的口径，使聚光光斑始终在光纤输入端面内。
但大口径光纤存在成本高、占用面积大、弯曲性能差等缺点。
因此，本文提出一种简易且成本较低的提高太阳光室内照明系统追光精度的方法，目的是对传统的太阳光室内照明系统进行改进。
通过利用锥形光纤的几何形状的优势，将锥形光纤与圆柱形光纤相结合，进一步提高太阳光室内照明系统的追光精度，从而提高了太阳光的利用率。
2 技术方案2.1 系统结构图1为太阳光室内照明系统的结构框图。
太阳光室内照明系统主要由太阳光收集装置、太阳光自动跟踪装置和太阳光传输装置组成。
其中，太阳光收集装置把平行入射到菲涅耳透镜上的太阳光聚焦成一个很小的光斑；由于太阳的位置随时都在变化，为了收集到更多的太阳光，太阳光自动跟踪装置控制菲涅耳透镜的位置，使它始终垂直于太阳光；太阳光传输装置的作用是把经滤光片后的可见光导入任何有照明需求的地方。

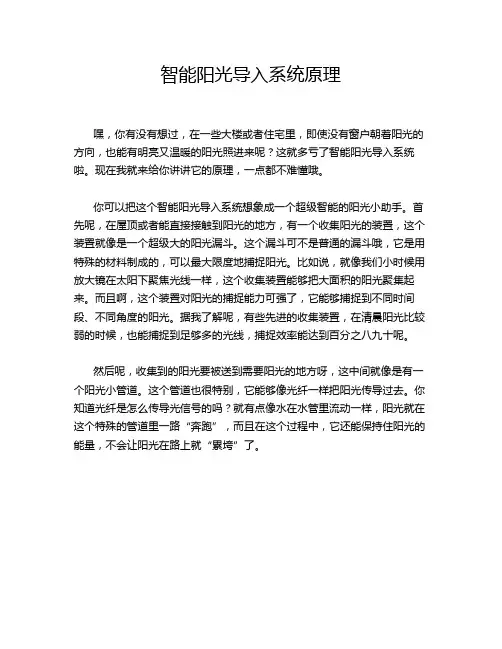

智能阳光导入系统原理
智能阳光导入系统原理嘿，你有没有想过，在一些大楼或者住宅里，即使没有窗户朝着阳光的方向，也能有明亮又温暖的阳光照进来呢？这就多亏了智能阳光导入系统啦。
现在我就来给你讲讲它的原理，一点都不难懂哦。
你可以把这个智能阳光导入系统想象成一个超级智能的阳光小助手。
首先呢，在屋顶或者能直接接触到阳光的地方，有一个收集阳光的装置，这个装置就像是一个超级大的阳光漏斗。
这个漏斗可不是普通的漏斗哦，它是用特殊的材料制成的，可以最大限度地捕捉阳光。
比如说，就像我们小时候用放大镜在太阳下聚焦光线一样，这个收集装置能够把大面积的阳光聚集起来。
而且啊，这个装置对阳光的捕捉能力可强了，它能够捕捉到不同时间段、不同角度的阳光。
据我了解呢，有些先进的收集装置，在清晨阳光比较弱的时候，也能捕捉到足够多的光线，捕捉效率能达到百分之八九十呢。
然后呢，收集到的阳光要被送到需要阳光的地方呀，这中间就像是有一个阳光小管道。
这个管道也很特别，它能够像光纤一样把阳光传导过去。
你知道光纤是怎么传导光信号的吗？就有点像水在水管里流动一样，阳光就在这个特殊的管道里一路“奔跑”，而且在这个过程中，它还能保持住阳光的能量，不会让阳光在路上就“累垮”了。
当阳光到达目的地的时候，还不能就这么直接放出来，因为可能光线太强烈或者方向不对。
这时候呢，就有一个像指挥官一样的调节装置。
这个调节装置可以根据房间的大小、人们的需求来调整阳光的强度和照射方向。
比如说，如果是一个小房间，它就会把阳光分散得更均匀一些，不会让某个角落太亮，某个角落又太暗，就像一个很贴心的小管家。
如果是大房间呢，它就会合理地分配阳光，让整个房间都能享受到阳光的温暖。
我有一次去一个朋友家，他家就有类似的系统，在客厅里，不管是坐在沙发上还是在餐桌旁，都能感受到恰到好处的阳光，特别舒服。
最后啊，这个系统还有一个智能控制系统，就像一个聪明的大脑。
这个大脑会根据天气的变化来调整整个系统的运行。
比如说，如果是阴天，阳光比较少，它就会想办法把收集到的微弱阳光合理分配；如果是大晴天，阳光很充足，它又会防止太多阳光一下子涌进来。
全光谱、最自然、最健康的照明——太阳光光纤照明系统
全光谱、最自然、最健康的照明——太阳光光纤照明系统
将太阳光引入室内，这套太阳光光纤照明系统可以自动跟踪太阳，为室内尤其地下室提供全光谱、最自然、最健康的照明！
图1 国产太阳光光纤照明系统
本世纪初，清华大学建筑学院节能楼安装了一套类似系统，名曰“向日葵系统”，为日本进口产品。
当时技术让人惊叹，它采用GPS
定位、凸镜组聚焦、光纤导入、阳光自动跟踪等技术。
据了解，该系统将阳光压缩1.5万倍，通过光纤导入将阳光传输，获得稳定的太阳光采光，其原理见图1。
而价格更让人乍舌！大面积使用投资巨大，记忆中这样一套系统售价约30万元人民币（三盏灯）。
另一缺点是该系统利用光纤导光，光通量受限制，只能小范围照明。
因此，这套系统更多展示技术，实用价值不大。
图2 日本的向日葵系统
而今看到的这套太阳光光纤照明系统为国产专利技术，北京一家企业研发、制造，产品成功应用于北京怀柔APEC会议中心，至今运行良好！
图3 从另一角度看国产太阳光光纤照明系统。
太阳光导入器的原理及应用-4
科技亮点与创新之五:GPS卫星定位本产品安装必须进行GPS卫星定位。
高科技在人类进步史上推波助澜，功不可没！高精度GPS卫星定位使自动跟踪太阳的人造向日葵成为可能。
1、主要工作原理（1）由于太阳自转及地球围绕太阳自公转的运行轨迹，两者的相对位置在一年四季中每天都不同，所形成地球面对太阳光直射的角度每天都在变化。
（2）在地球的不同城市、不同地点，建筑物每一时刻面对太阳的角度及照射投影都不一样。
（3）本“向日葵”产品要对太阳进行自动跟踪，像向日葵紧紧面对太阳一样，才能采集到当时当地最强烈的太阳光，保证本产品聚焦和高度压缩提升太阳光，使光源充足而有力。
因此，本产品内编制了阳光太空行走运行轨道图，并进行计算机程序运算和控制。
（4）产品因安装放置在不同地点，为保证搜索、跟踪太阳运行轨道的计算机系统程序与不同地点“向日葵”产品对太阳运行照射角度的准确对应，必须对所有安装地点的产品进行GPS卫星定位，只有精确确定安装地点的GPS卫星定位码，经过产品编译系统将编码输入产品后，计算机系统才能精确计算出“向日葵”产品每天跟踪太阳的运行数据，控制“向日葵”每天精确跟踪太阳。
2、定位的形式（1）采用GPS卫星专用定位仪定位；（2）采用手机GPS卫星定位系统。
即在安装地用手机向我司技术部打一个电话，由我司技术部通过租用的大型GPS手机卫星定位电脑设备，查出手机发射地点的GPS卫星定位码。
以上两种方式均符合安装定位要求。
3、根据精确的GPS卫星定位码，我司输入产品编译系统，生成安装产品运行密码，密码一经输入产品后，即可在实地安装，方可进行太阳光自动快速跟踪。
4、如果用户因搬迁地点，需要移动本产品，我司或当地经销商可再进行GPS卫星定位，并重新编制密码，由专业人员输入设备后，在新的地点就能继续进行太阳光自动快速跟踪。
5、本产品GPS定位及运行密码输入的控制，为各地的区域特许经销商进行区域销售和管理、防止和限制跨地区串货销售创造了条件。
“光纤式太阳光照明系统”的概念及其发展
“光纤式太阳光照明系统”的概念及其发展作者：毕重连来源：《中国科技术语》2014年第07期摘要：光纤式太阳光导入照明系统是一种利用导光光纤将自然阳光引入室内进行照明的技术，属于新型太阳能利用范畴，文章介绍了它的概念和目前的发展状况。
关键词：太阳光，光纤，照明中图分类号：N04；J914；TK51 文献标识码A：文章编号：1673-8578（2014）S1-0005-03The Concept and Development of Fiber Sunlight Lighting SystemBI ChonglianAbstract： The fiber sunlight lighting system is a new solar energy utilization which could introduce a kind of sunlight lighting by fiber. This article describes the concept of this system and presented its development situation.Keywords： sunlight， optical fiber， lighting收稿日期：2014-06-07作者简介：毕重连（1986—），女，山东威海人，硕士，研究方向为光传感、光照明等。
通信方式：bizhonglian@。
一光纤式太阳光照明系统的概念传统意义的自然光利用方式（即自然采光），主要利用幕墙、天窗等采光构件直接将自然光引入到室内。
由于这种方式的传导距离有限，对于无窗建筑、建筑的较深地下层等区域而言，直接利用自然光的约束明显。
为了节约照明用电，光纤式太阳光照明系统显然更具优势，可以满足多种场所的采光需求。
光纤式太阳光照明系统一般由室外主机、照明光纤、室内光纤灯具组成，如图1所示[1]。
主机须安装在阳光充足的室外，用于跟踪采集太阳光。
光纤式太阳光导入系统
光纤式太阳光导入系统光纤式太阳光导入系统是通过光学透镜将太阳光聚焦，用光缆把阳光传送到室内和地下室等地方的一种高科技产品。
它集高科技透镜集光、太阳跟踪、太阳采光、光导传送、热能利用、光伏发电、安全照明于一体，是将紫、红外线大幅拦截分离的绿色、环保、清洁的新型健康光源。
它创造100%的太阳光，让人类享受沐浴在阳光下的全新、高贵的生活。
在国外使用发展日趋扩展普及，适用已建、新建的建筑，让您的房产更加完美、增值。
将光纤式太阳光导入器安装在室外房顶、阳台、地面、墙壁等能一年四季均照得到太阳光的地方，通过光缆接入室内，这样每天从太阳升起到落下，室内都有固定或移动的阳光直射，10多个小时享受太阳光无微不至的呵护。
人们可以在室内阳光下休息、在阳光下工作、在阳光下看书学习、在阳光下用餐……，在您的卧室、厨房、客厅、书房、办公室等，到处拥有娇嫩可人的太阳光。
它过滤掉了大部分阳光中的有害成份――紫外线和红外线，同时对太阳中的X、Y、Φ、β、γ、α等等具有放射性的射线也进行排除，给人类提供了安全阳光新概念，不用担心在阳光下皮肤会变黑、缺钙、皮肤癌等等，也不用为夏天强烈的紫外线辐射而惧怕阳光。
“把阳光捧回家”是这一产品的浓缩写照，拥有阳光，拥有精彩居室；享受阳光，享受魅力人生。
发达国家及中国的医学、建筑、能源、照明、环保、生物等等有关专家无不对这一产品给予非常高的评价。
充分利用太阳光采光，创造良好的视觉工作环境，成为本世纪自然光采光革命的方向和高品质的生活追求。
发达国家开发出一系列利用太阳光采光技术，在医院、养老院、学校、博物馆、办公楼、体育场馆、公共厕所、垃圾处理中心等公共设施及工业与民用建筑中广泛应用，实现了白天完全或部分利用太阳光，大大提高了室内环境品质，并大大节约了电能。
目前采集太阳光的方式主要有利用镜面反射、天窗等搜集阳光，今后将被广泛运用的成熟产品应该是光纤式太阳光导入系统，它是利用凸镜聚焦提升阳光照度、光纤导入、自动跟踪太阳的系统。
太阳光导入器疑问与解答
太阳光导入器疑问与解答产品方面问题1简单说明太阳光传送采光系统太阳光导入器的构造设计原理如下图所示，利用特殊的透镜聚集太阳光，再通过光导纤维把浓缩的太阳光传送到远处。
所谓特殊透镜是一种“非球面透镜”，与凸透镜的工作原理相同。
内设有光传感器和微型计算机控制系统，能保证始终对太阳进行高效自动的追踪。
非球面镜聚集到的阳光通过光导纤维，能够实现远距离传送。
由4根光导纤维组成1根光缆来传送阳光。
光缆的直径仅为3ｍｍ左右，可以在建筑物内，包括地下室、朝北侧的房间等地方自由铺设。
采用高通光率聚焦镜片组，使阳光聚焦压缩15000倍，达到焦点聚焦；采用优质光纤引导阳光最大量地通过光纤达到输出端，实现大面积阳光照射，最远理论距离三公里以上（石英光纤。
塑料光纤建议30米内）；光纤具有柔软性、弯曲性，使阳光直射物理定理推翻，实现阳光导入革命；采用仪器测试，精确光纤定位，排除紫外线、红外线，最大量地创造安全阳光；采用太阳跟踪，定位校准，使阳光采光设备能在任何地点准确跟踪太阳轨迹；采用云层后阳光微机全自动跟踪控制，确保云层过后立即捕捉太阳光。
采用多品种、多性能的照射器具，具有隔热、聚焦、散光、移动、固定、超长距离照射等多种功能，满足不同用户的各种需求。
2. “太阳光导入器”光与自然太阳光是相同的么？“太阳光导入器”采集的虽然是自然太阳光，参照上图，在输入光导纤维之前经过一定的调节，与自然太阳光稍有不同。
太阳光中含有紫外线、可见光线、红外线等各种性质不同的光线，太多了对动植物会有害处。
“太阳光导入器”光是把太阳光中的有害的成份（紫外线、含热的光线等）除去后，以有效的可视光线为主要成份的光。
3“太阳光导入器”光与自然太阳光的不同之处在哪里？自然太阳光中含有许多不同波长的光线。
这里面的波长较短的紫外线和波长较长的红外线等太多的话对动植物是有害的。
紫外线是造成灼伤的原因，而且据有关研究表明，被紫外线过量照射后容易埋下皮肤癌的隐患。
太阳光导入器的原理及应用-2
植物专题二：“向日葵”光和植物的关系光对于植物的作用主要是在光合作用和日长作用上，在这里讲一下由于光的波长引起的许多作用。
紫外线（400nm以下）紫外线几乎对所有的植物都有害。
尤其是在UV-C（280nm 以下：杀菌线）的时候，会在短时间内将植物杀死。
但是，长波长的近紫外线能使植物的形态正常，身高降低，叶子变厚。
蓝~蓝绿色光（400~500nm）仅次于红色光的光合作用波长域。
此外，对人参素、黄蛋白素、维他命B2等的色素起作用，对植物向光倾斜的趋光性以及形态形成起很大的作用。
绿~黄色光（500~600nm）一般来说和光合作用以及植物形态的形成没有多大关系。
橙~红色光（600~700nm）光合作用的最大波长域。
此外，日长作用方面的作用也是最大的。
红外线（700 nm以上）根据爱默生效果，其中有部分是促进光合作用效果的波长域。
但是，1000nm以上的长波长则只有加热的作用。
光合作用叶绿体在吸收了光能之后，利用二氧化碳和水合成碳水化合物。
日长作用日长（白天和夜晚的时间的相互关系）对植物的开花、结果等植物生理有很大的影响。
爱默生效应在光合作用的作用谱中，叶绿体的最大吸收在660nm，长波长以后就急剧下降。
但是，在蓝色以及红色光的放射上再加上近红外线的话，会更加促进光合作用进行。
植物专题三：“向日葵”太阳光采光导入系统与植物生长植物生长所需之光线（照明），主要是依据「光合作用有效光量子数密度」之数值來分辨。
数值越大，光合作用的速度越快。
·光合作用光量子束密度( PPF、PPFD )非能量，而是光的粒子、光量子数量表示单位称之为光合作用光量子束密度。
进入叶绿素之光量子数量決定光合作用之成效。
一般而言，光合作用所耗费一個分子的二氧化碳，大約有8~10个光量子。
叶绿素可吸收范围400nm~700nm的波长，其每单位时间、单位面积照射之光量子数量，即称之为光合作用光量子束密度。
与能量之间的关系为e=hv ( e：能量、h：固定值、v：周波数) ，波长短（周波数高），相当于能量的比例较高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳光照明导入系统
太阳光照明导入系统基本工作原理：
这一独特的系统带入密闭室内的是健康自然的阳光，而非将太阳能转换为电能再以电灯照明。
阳光是通过在户外的太阳能面板聚集，经光纤线传入室内，紫外线和红外线等射线在传递过程中都已被过滤。
特殊设计的泛光灯将源自光纤线的阳光照明室内。
太阳能面板
太阳能面板采用了定位追踪阳光的技术，引导涅耳透镜全方位跟踪着阳光的位置。
安装面板时，它已扫描空中最佳光线位置，并能记忆太阳走过的最佳光线路径，以最大程度聚焦光线。
正常日照下一套帕兰能有效照明60平米。
太阳能面板是一块面积为1 平方米，宽度为0.18米的正方形板块，固定在屋顶和建筑物正面。
在太阳能面板中，64个涅耳透镜随着中心轴移动，追踪并聚焦阳光。
通过这个过程，可将阳光直接带入室内。
追踪阳光
太阳能面板采用了定位追踪阳光的技术，引导涅耳透镜全方位跟踪着阳光的位置。
这一移动是通过3个耗电在2瓦以下的马达实现。
太阳能面板在安装后无需预设程序就可直接使用。
追踪装置是由光传感器向内部微型电脑传递最佳光线数据来实现。
安装面板时，就已扫描空中最佳光线位置，并且能记忆太阳走过的最佳光线路径，以最大程度聚焦光线。
聚焦阳光
阳光追踪技术使太阳能面板全天候收集到最佳的光线，让阳光能有效的聚集到0.75毫米直径的光纤线中。
阳光的应用
太阳能面板具有广角度收集阳光的功能，并提高了室内的光通量（流明）。
它能在阳光垂直进入面板方向正负60 度，即120 度平面内集聚最佳光线。
通常情况下，外界日照为10万流明光通量，提供给室内的光通量可达到1.2万流明。
（普通40 瓦的白织灯的光通量为150流明）
安装方式一般为屋顶安装或侧体安装：
光纤线
光纤线是超细微光学纤维组成，极具柔韧性。
它所具有的高强度光传输性，使自然光能畅通无阻的到达建筑物的每个角落。
每个太硬能面板可引出一组光纤线，长度可以到20米，弯曲直径50毫米
泛光灯
在密闭的室内，日光通过泛光灯照明室内，让您回归到自然中。
无论是以审美角度还是以健康角度进行比较，泛光灯的照明与户外的自然光完全一致。
下图是三种常用的泛光灯。
