《机电一体化系统设计》期末复习题及答案
《机电⼀体化系统设计》期末复习题及答案单选 (6)问答题 (12)1、在机械⼯业中微电⼦技术应⽤有哪些⽅⾯,及其对机电⼀体化产品设计的意义? (12)2、机电⼀体化系统的主功能组成是那些? (12)3、机械电⽓化与机电⼀体化的区别 (12)4、简要说明机电⼀体化系统组成要素及其功能? (12)5、传统机电产品与机电⼀体化产品的主要区别表现哪些⽅⾯? (12)6、机电⼀体化的关键⽀撑技术有哪些?它们的作⽤如何? (13)1、试论述机电⼀体化产品的概念设计步骤及过程? (13)2、产品的性能要求分类有哪些?简要分类说明。
(13)3、什么是机电⼀体化产品概念设计的核⼼内容? (14)4、机电产品设计有哪些类型?试简要说明? (14)5、简述产品功能、⾏为和结构及其建模之间的关系? (14)6、传统机电产品设计与机电⼀体化产品设计的主要区别 (14)7、试论述机电⼀体化功能设计的思想⽅法和特点? (14)8、简要说明机电⼀体化系统基本功能元的组成内容? (15)9、机电⼀体化的现代设计⽅法的有何特点? (15)10、优化设计的原理⽅法? (15)11、简要说明可靠性的原理及其设计⽅法? (15)1.机电⼀体化系统中的机械系统主要包括哪⼏部分? (15)2、滚动导轨预加负载的⽬的是什么?常⽤⽅法有哪些? (16)3、试述导轨的主要作⽤,导轨副的组成种类及应满⾜的要求? (16)4、滚珠丝杠副的组成及特点有哪些? (16)5、谐波齿轮传动有何特点?基本组成有哪些部件? (16)6、什么是低速爬⾏?造成的原因是什么? (16)7、机电⼀体化机械传动系统设计的特点? (16)1.某交流感应电动机,正常⼯作时实际转速1350r/min,电源频率50Hz,其转差率是多少? (17)2、已知某⼯作台采⽤步进电机丝杠螺母机构驱动,已知⼯作台的⾏程L=250mm,丝杠导程t=4mm,齿轮减速⽐为i=5,2/4相步进电机的步进⾓为1.8°,半步细分驱动时的⼯作台位移的脉冲当量为多少? (17)3、感应电动机可采⽤什么调速⽅法? (17)4、对电机进⾏闭环控制中,适合采⽤跟踪型PWM控制的物理量是什么?跟踪型PWM有何特点? (17)5、半闭环伺服结构的有什么特点? (17)6、电液⽐例阀是怎样实现调节的? (17)7、液压调节系统有哪些? (17)8、开环控制系统中,多采⽤什么类型驱动电机?有什么特点? (17)9、液压伺服有何特点? (18)10、计算题(15分)如图所⽰电机驱动系统,已知⼯作台的质量为m=50kg负载⼒为F1=800N,最⼤加速度为8m/s2,丝杠直径为d=20mm,导程t=5mm,齿轮减速⽐为i=6,总效率为?=30%,忽略丝杠惯量的影响,试计算电机的驱动⼒矩。
国家开放大学电大《机电一体化系统》期末试题
《机电一体化系统》考试复习题选择题:1.受控变量是机械运动的一种反馈控制系统称( )A.顺序控制系统B.伺服系统C.数控机床D.工业机器人2.齿轮传动的总等效惯量随传动级数( )A.增加而减小B.增加而增加C.减小而减小D.变化而不变3.滚珠丝杠螺母副结构类型有两类:外循环插管式和( )A.内循环插管式B.外循环反向器式C.内、外双循环D.内循环反向器式4.某光栅的条纹密度是100条/mm,光栅条纹间的夹角θ=0.001孤度,则莫尔条纹的宽度是( )A.100mmB.20mmC.10mmD.0.1mm5.直流测速发电机输出的是与转速( )A.成正比的交流电压B.成反比的交流电压C.成正比的直流电压D.成反比的直流电压6.电压跟随器的输出电压( )输入电压。
A.大于B.大于等于C.等于D.小于7.某4极交流感应电动机,电源频率为50Hz,当转差率为0.02时,其转速为( )A.1450[r/min]B.1470[r/min]C.735[r/min]D.2940[r/min]8.右图称( )A.直流伺服电动机调节特性B.直流伺服电动机机械特性C.直流伺服电动机动态特性D.直流伺服电动机调速特性9.计算步进电动机转速的公式为( )A. B.T sm cos C. D. 180°-10.一般说来,如果增大幅值穿越频率ωc的数值,则动态性能指标中的调整时间t s( )A.增大B.减小C.不变D.不定11.已知f(t)=a+bt,则它的拉氏变换式为( )A.+bB.C.D.12.连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴的( )使得它们同步协调到达目标点。
A.位置和加速度B.速度和加速度C.位置和速度D.位置和方向13.图示利用继电器触点实现的逻辑函数为( )A.(A+)·(+B)B.A·+·BC.(A+B)·(+)D.A·B+·14.累计式定时器工作时有( )A.1个条件B.2个条件C.3个条件D.4个条件13.机械系统的刚度对系统的主要影响表现为()等方面。
机电一体化期末试题及答案
机电一体化期末试题及答案导言:机电一体化是指将机械和电气控制技术相结合,实现自动化控制和智能化运行的工程技术领域。
本文将为大家提供一份机电一体化期末试题及答案,帮助大家加深对该领域知识的理解和掌握。
一、选择题(共30题,每题2分,共60分)1. 机电一体化的主要目的是:A. 提高生产效率B. 降低生产成本C. 增加产品质量D. 以上皆是2. 下列哪个不属于机电一体化中的机械部分:A. 传感器B. 驱动装置C. 机械结构D. 运动控制器3. 以下哪种是机电一体化中常见的传感器类型:A. 光电传感器B. 温度传感器C. 压力传感器D. 以上皆是4. 机电一体化中常用的自动控制设备是:A. 电机B. PLCC. 电工元件D. 电缆5. 机电一体化中的“电气”是指:A. 电机和电缆B. 电器和电缆C. 电子和电气设备D. 电机和电气设备......二、填空题(共10题,每题5分,共50分)1. 机电一体化是一种将机械和电气控制技术________的工程技术领域。
2. 机电一体化的发展可以提高生产效率、降低生产成本,并增加产品________。
3. 机械部分是机电一体化的________,包括传动机构、机械结构等。
4. 传感器是机电一体化中的重要组成部分,常见的传感器类型包括光电传感器、温度传感器、________等。
5. PLC是机电一体化中常用的自动控制设备,全称为可编程逻辑________。
......三、简答题(共5题,每题10分,共50分)1. 请简要描述一下机电一体化的应用领域。
2. 机电一体化的优势是什么?3. 请简述传感器在机电一体化中的作用和原理。
4. PLC是机电一体化中常见的自动控制设备,请简单介绍其工作原理。
5. 请列举一些典型的机电一体化案例,并描述其实际应用场景。
四、综合题(共1题,30分)机电一体化是推动现代工业发展的重要技术之一。
以某汽车制造企业为例,分析并设计一个实施机电一体化的方案,可以包括如下内容:1. 企业当前的生产情况和面临的问题;2. 机电一体化在汽车制造中的应用和优势;3. 针对企业的具体情况,提出一个机电一体化方案,包括所需的设备和技术,并描述其实施步骤;4. 分析该方案对企业生产效率、成本和产品质量的影响。

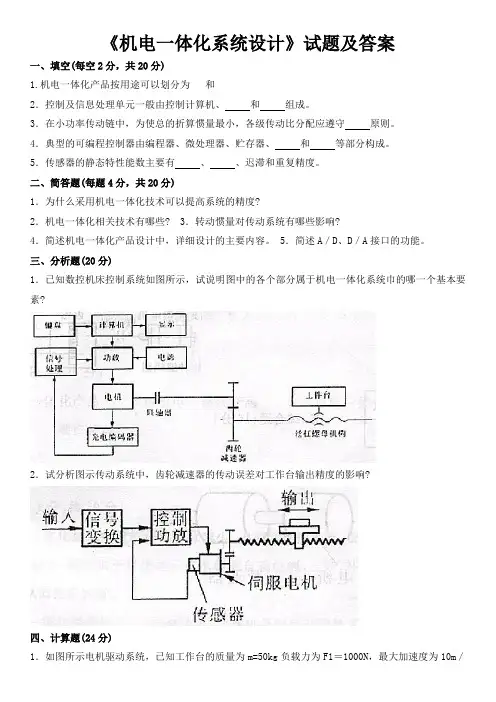

《机电一体化系统设计》复习试题及答案
《机电一体化系统设计》试题及答案一、填空(每空2分,共20分)1.机电一体化产品按用途可以划分为和2.控制及信息处理单元一般由控制计算机、和组成。
3.在小功率传动链中,为使总的折算惯量最小,各级传动比分配应遵守原则。
4.典型的可编程控制器由编程器、微处理器、贮存器、和等部分构成。
5.传感器的静态特性能数主要有、、迟滞和重复精度。
二、简答题(每题4分,共20分)1.为什么采用机电一体化技术可以提高系统的精度?2.机电一体化相关技术有哪些? 3.转动惯量对传动系统有哪些影响?4.简述机电一体化产品设计中,详细设计的主要内容。
5.简述A/D、D/A接口的功能。
三、分析题(20分)1.已知数控机床控制系统如图所示,试说明图中的各个部分属于机电一体化系统巾的哪一个基本要素?2.试分析图示传动系统中,齿轮减速器的传动误差对工作台输出精度的影响?四、计算题(24分)1.如图所示电机驱动系统,已知工作台的质量为m=50kg负载力为F1=1000N,最大加速度为10m/s2’,丝杠直径为d=20mm,导程t=4mm,齿轮减速比为i=5,总效率为ŋ=30%,忽略丝杠惯量的影响,试计算电机的驱动力矩。
2.已知某工作台采用直流电机丝杠螺母机构驱动,已知工作台的行程L=250mm,丝杠导程t=4mm,齿轮减速比为i=5,要求工作台位移的测量精度为o.005mm(忽略齿轮和丝杠的传动误差)。
(1)试采用高速端测量方法,确定旋转编码器的每转脉冲数‘(2)若将传感器与丝杠的端部直接相连,n。
=500脉冲/转的旋转编码器是否合用。
五、综合题(16分)已知电机驱动的三自由度位置控制系统,单个自由度的驱动系统如图所示,确定整系统的控制方案、画出控制系统原理图。
(至少提出两个方案)答案及评分标准(供参考)一、填空[每空2分,共20分)1.办公机电一体化产品产业机电一体化产品民用机电一体化产品2.控制软件硬件接口3.前小后大4.电源输入/输出接口5.灵敏度线性度二、简答题(每题4分,共20分)1.答:机电一体化技术使机械传动部分减少,因而使机械磨损,配合间隙及受力变形等所引起的误差大大减少,同时由于采用电子技术实现自动检测,控制,补偿和校正因各种干扰因素造成的误差,从而提高精度。
《机电一体化系统设计》期末考试模拟试题(含答案)
试卷(一)一、名词解释(每小题2分,共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题(每小题2分,共20分)1. 滚珠丝杆中滚珠的循环方式:________________,________________。
2. 机电一体化系统,设计指标和评价标准应包括__________,__________,__________ ,__________。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用___________________________________。
4. 某光栅的条纹密度是50条/mm,光栅条纹间的夹角θ=0.001孤度,则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴的______________________,使它们同步协调到达目标点。
6.某4极交流感应电机,电源频率为50Hz,转速为1470r/min,则转差率为_____________。
7. 齿轮传动的总等效惯量与传动级数__________________________________________。
8. 累计式定时器工作时有_____________________________________________________。
9. 复合控制器必定具有__________________________________。
10. 钻孔、点焊通常选用_______________________________________类型。
三、选择题(每小题2分,共10分)1. 一般说来,如果增大幅值穿越频率ωc的数值,则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是A. 阻尼—质量系统B. 弹簧—质量系统弹簧—阻尼系统 D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用( )A. 单片机B. 2051C. PLC5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和()等个五部分。
《机电一体化系统设计》——期末复习题及答案
中国石油大学(北京)远程教育学院《机电一体化系统设计》期末复习题第一章绪论判断(A对,B错)1.工业三要素是资金、人才、技术。
2.机电一体化系统的执行机构功能是主操作功能。
答案:B A单选1、机电一体化系统机械本体的功能是()A执行机构B动力源C固定其它部件D主操作功能2、下列哪一项是机电一体化的特性。
A装置的控制属于强电范畴B自动信息处理C支撑技术是电工技术D以机械联结为主3、机电一体化系统的主要构成装置不包含以下哪一项()A电子装置B控制装置C驱动装置D机械装置答案:C B A问答题1、在机械工业中微电子技术应用有哪些方面,及其对机电一体化产品设计的意义?1)对机器或机组系统运行参数进行巡检传感或控制2)对机器或机组系统工作程序的控制3)用电子技术代替传统产品中机械部件完成的功能,简化产品的机械结构4)节约材料5)节能降耗对机电一体化产品设计的意义表现在:功能模块化;封装模块化;电路(板)器件微型化;可靠性高;抗干扰能力强;结构一体化;机电产品体小、性优、价廉。
2、机电一体化系统的主功能组成是那些?物质、能量、信息(工业三要素)的变换(加工处理)、传递(移动、输送)、储存(保持、积蓄、记录)3、机械电气化与机电一体化的区别机械电气化–很少考虑电器与机械的内在联系;根据机械要求选用电气传动–机械电气界限分明,以机械联结为主,装置是刚性的–装置的控制属于强电范畴,支撑技术是电工技术(电磁学,输配电)机电一体化产品的新功能、智能化进步:自动检测,自动显示,自动记录,自动信息处理,自动调节控制,自动诊断,自动保护4、简要说明机电一体化系统组成要素及其功能?五个方面,各组成及功能分别是:机械本体(构造功能:固定其它部件);执行机构(主操作功能);驱动部件(动力功能);传感部件(信息检测);控制部分(信息处理及控制)56、机电一体化的关键支撑技术有哪些?它们的作用如何?系统论、信息论、控制论是理论基础和方法论,具体来说有六个方面的关键技术:检测传感技术:是自动化、智能化、闭环控制基础信息处理技术:控制的基础,处理速度,可靠抗干扰自动控制技术:核心是计算机控制,关系着系统的静动特性和稳定性伺服传动技术:动力和运动控制实现包括电,液,气的伺服传动技术精密机械技术:基础技术涉及产品部件的模块化标准化规格化表现为减轻重量,缩小体积,提高精度,改善性能,提高可靠性系统总体技术:包括总体设计和接口设计;涉及到产品的功能分解与技术实现、系统总体综合与接口技术第二章系统总体设计判断(A对,B错)1、产品的功能、原理、结构设计,是机电一体化产品概念设计的核心内容。
《机电一体化系统设计》复习题
《机电一体化系统设计》复习题一、名词解释1、机电一体化:机电一体化技术综合应用了机械技术、微电子技术、信息处理技术、自动控制技术、检测技术、电力电子技术、接口技术及系统总体技术等群体技术,实现多种技术功能复合的最佳功能价值的系统工程技术。
2、柔性制造系统:柔性制造系统(Flexible Manufacturing System)是由两台或两台以上加工中心或数控机床组成,并在加工自动化的基础上实现物料流和信息流的自动化。
3、传感器:传感器适机电一体化系统中不可缺少的组成部分,能把各种不同的非电量转换成电量,对系统运行中所需的自身和外界环境参数及状态进行检测,将其变成系统可识别的电信号,传递给控制单元。
4、伺服电动机:伺服电动机又称控制电机,其起动停止、转速或转角随输入电压信号的大小及相位的改变而改变。
输入的电压信号又称控制信号或控制电压,改变控制信号可以改变电动机的转速及转向,驱动工作机构完成所要求的各种动作。
5、感应同步器: 感应同步器是一种应用电磁感应原理制造的高精度检测元件,有直线和圆盘式两种,分别用作检测直线位移和转角。
6、人机接口:人机接口(HMI)是操作者与机电系统(主要是控制微机)之间进行信息交换的接口,主要完成输入和输出两方面的工作。
7、PLC:可编程控制器(Programmable Logical Controller)简称PLC.是一种在继电器控制和计算机控制的基础上开发出来,并逐渐发展成为以微处理器为核心,把自动化技术、计算机技术、通信技术融为一体的新型工业自动控制装置,广泛应用在各种生产机械和生产过程的自动控制中。
8、变频器:变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置,能实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因素以及过流/过压/过载保护等功能。
9、通信协议:通信协议是指通信双方就如何交换信息所建立的一些规定和过程,包括逻辑电平的定义、应用何种物理传输介质、数据帧的格式、通信站地址的确定、数据传输方式等。
《机电一体化系统设计》期末考试题
《机电一体化系统设计》期末考试题专业: 班级: 姓名:一、 选择题(共15小题,每小题2分,计30分) 1.‘机电一体化’与英文单词( )一致。
A. MechanicsB. ElectronicsC. MechatronicsD. Electric-Machine2.机电一体化技术是各种技术相互渗透的结果,下列技术不属于其主要相关技术的是( ) A.机械技术 B. 检测传感技术 C 自动控制技术 D. 多媒体技术3.谐波齿轮减速器的最大特点,下列说法错误的是( )A 传动比大 B. 承载能力小 C. 传动精度高 D 齿侧间隙小 4.数控机床要求在什么进给运动下不爬行,有高的灵敏度。
( ) A. 停止 B. 高速 C. 低速 5.齿轮传动的总等效惯量随传动级数( )A.增加而减小B.增加而增加C.减小而减小D.变化而不变6. 某光栅的条纹密度是100条/mm ,光栅条纹间的夹角θ=0.001孤度,则莫尔条纹的宽度是( )A.100mmB.20mmC.10mmD.0.1mm 7.直流测速发电机输出的是与转速( )A.成正比的交流电压B.成反比的交流电压C.成正比的直流电压D.成反比的直流电压 8.电压跟随器的输出电压( )输入电压。
A.大于B.大于等于C.等于D.小于9.某4极交流感应电动机,电源频率为50Hz ,当转差率为0.02时,其转速为( ) A.1450[r/min ] B.1470[r/min ] C.735[r/min ] D.2940[r/min ] 10.已知f(t)=a+bt ,则它的拉氏变换式为( )A. +bB.C.D.11.连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴的 ( )使得它们同步协调到达目标点。
A.位置和加速度B.速度和加速度C.位置和速度D.位置和方向 12.步进电机一般用于( )控制系统中。
A.开环B.闭环C.半闭环D.前馈 13对于交流感应电动机,其转差率s 的范围为( )。
《机电一体化系统设计》——期末复习题及答案_85861521533657454
《机电一体化系统设计》期末复习题及答案一、单选题1.机电一体化系统中,控制对象仅作简单的单一运动时,宜采用()。
A.机械控制系统B.液压或气压控制系统C.微机伺服控制系统D.组合机构系统答案:A.2. CNC 系统的插补运算属于()。
A.路径控制B.点到点控制C.直线运动控制D.曲线运动控制答案:A.3.下列滤波方法类似于RC低通滤波电路的是()。
A.算术平均滤波B.平滑滞后滤波C.中值滤波D.限幅滤波答案:B.4.开放系统互联参考模型OSI共分为()。
A. 3层B. 4层C. 6层D. 7层答案:D.5.已知双波谐波齿轮的柔轮齿数Z1=200, 刚轮齿数 Z2=202,波发生器的转速nH=600r/min。
若刚轮固定,则柔轮转速为()。
A.6r/minB.-6r/minC.5.94r/minD.-5.94r/min答案:B.6.机电一体化系统的主要构成装置不包含以下哪一项()。
A.电子装置B.控制装置C.驱动装置D.机械装置答案:A.7.下列哪一项属于适应性设计A.没有参照样板的设计B.原理不变,改变结构C.局部更改,适应性变动D.适应于量的方面变更要求,方案功能结构不变答案:C.8.机电一体化产品的设计注重A.安全系数设计B.功能设计C.机械设计D.电路设计答案:B.9.机电一体化系统设计中概念设计阶段最终目标是建立在()的基础上A.结构分析B.功能分析C.系统分析D.总体分析答案:B.10.滚动导轨预加负载的目的是()。
A.防止超速B.消除间隙C.降低噪音D.提高润滑答案:B.11.滚珠丝杠螺母副结构类型有两类:外循环插管式和()。
A.内循环插管式B.外循环反向器式C.内.外双循环D.内循环反向器式答案:D.12.要使一个空间物体定位,需要适当配置几个约束加以限制?A. 3B. 4C. 6D.8答案:C.13.零件设计加工时,以()为基准,确定零件间的相互位置。
A.设计基面B.工艺基面C.测量基面D.装配基面答案:D.14.以下哪个是以传递运动为主的传动机构?A.螺旋压力机B.机床工作台的进给丝杠C.千斤顶D.螺旋传动机构答案:B.15.数控机床若要求高速快进与单步点动,则伺服系统的调速范围应()。
2020年电大《机电一体化系统设计基础》期末考试题库及答案
2020年电大《机电一体化系统设计基础》期末考试题库及答案一.单选题1.机电一体化技术是以( C)部分为主体,强调各种技术的协同和集成的综合性技术。
A. 自动化B.微电子 C 机械 D.软件2. 导程Lo = 8 mm 的丝杠的总质量为6kg ,标称直径为4 0 mm ,则其转动惯量为(A )kg. mm2A.1200B.480 c. 120 D.483. 某机电一体化系统需要消除斜齿轮传动的齿侧间隙,采取(D)调整法使得调整过程中能自动补偿齿侧间隙。
A.偏心套B. 轴向垫片 c. 薄片错齿 D. 轴向压簧错齿4. 下列哪项指标是传感器的动态特性? (D )。
A. 量程B.线性度 c.灵敏度D. 幅频特性5. 在开环控制系统中,常用(B )做驱动元件。
A. 直流伺服电动机B. 步进电动机C. 同步交流伺服电动机D. 异步交流伺服电动机6. HRGP-1A 喷漆机器人中的旋转变压器属于系统中的(B )。
A. 能游、部分B.传感部分C. 控制器D.执行机构7.机械系统的刚度对系统的动态特性主要影响表现为(B )等方面。
A. 固有频率、响应速度、惯量B. 固有频率、失动量、稳定性C. 摩擦特性、响应速度、稳定性D.摩擦特性、失动量、惯量8. 多级齿轮传动中,各级传动比相等的分配原则适用于按(C )设计的传动链。
A. 最小等效转动惯量原则B. 输出轴的转角误差最小原则c.重量最轻原则(小功率装置) D.重量最轻原则(大功率装置)9. 幅频特性和相频特性是模拟式传感器的(B )。
A.静态特性指标B.动态特性指标C.输人特性参数D.输出特性参数10. 半闭环控制的驱动装置中,丝杠螺母机构位于闭环之外,所以它的(D)。
A. 回程误差不影响输出精度,但传动误差影响输出精度B. 传动误差不影响输出精度,但回程误差影响输出精度c.回程误差和传动误差都不会影响输出精度D. 回程误差和传动误差都会影响输出精度11. 步进电机转角的精确控制是通过控制输入脉冲的(B )来实现的。
国家开放大学《机电一体化系统》期末考试复习题及参考答案
第一套题判断题(共14题,共28分)1. 安全可靠性高是机电一体化产品与传统机电产品相比唯一具有的优越性。
T √F ×参考答案:F;考生答案:F;试题分数:2;考生得分:22. 在机电一体化系统中,通过提高驱动元件的驱动力可有效提高系统的稳定性。
T √F ×参考答案:F;考生答案:F;试题分数:2;考生得分:23. 在滚珠丝杠机构中,一般采取双螺母预紧的方法,将弹性变形控制在最小限度内,从而减小或部分消除轴向间隙,从而可以提高滚珠丝杠副的刚度。
T √F ×参考答案:T;考生答案:F;试题分数:2;考生得分:04. 敏感元件不可直接感受被测量,以确定关系输出某一物理量,如弹性敏感元件将力转换为位移或应变输出。
T √F ×参考答案:F;考生答案:T;试题分数:2;考生得分:05. 传感器的输出信号为开关信号(如光线的通断信号或电触点通断信号等)时的测量电路称为开关型测量电路。
T √F ×参考答案:T;考生答案:T;试题分数:2;考生得分:26. D/A转换就是指模数转换。
T √F ×参考答案:F;考生答案:F;试题分数:2;考生得分:27. 伺服电机的驱动电路就是将功率信号转换为控制信号,为电机提供电能的控制装置。
T √F ×参考答案:F;考生答案:T;试题分数:2;考生得分:08. 在机电一体化系统驱动装置中,反馈通道上环节的误差与输入通道上环节的误差对系统输出精度的影响是不同的。
T √F ×参考答案:F;考生答案:T;试题分数:2;考生得分:09. I/O接口电路也简称接口电路。
它是主机和外围设备之间交换信息的连接部件(电路)。
它在主机和外围设备之间的信息交换中起着桥梁和纽带作用。
T √F ×参考答案:T;考生答案:T;试题分数:2;考生得分:210. 球坐标式机器人。
球坐标式机器人具有一个转动关节和二个移动关节,具有三个自由度。
机电一体化系统设计期末考试模拟试题含答案
试卷(一)一、名词解释(每小题2分,共10分)1. 测量2.灵敏度3. 压电效应4. 动态误差5. 传感器二、填空题(每小题2分,共20分)1. 滚珠丝杆中滚珠的循环方式:________________,________________。
2. 机电一体化系统,设计指标和评价标准应包括__________,__________,__________ ,__________。
3. 顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用___________________________________。
4. 某光栅的条纹密度是50条/mm,光栅条纹间的夹角θ=0.001孤度,则莫尔条纹的宽度是_______________________。
5. 连续路径控制类中为了控制工具沿任意直线或曲线运动,必须同时控制每一个轴的______________________,使它们同步协调到达目标点。
6.某4极交流感应电机,电源频率为50Hz,转速为1470r/min,则转差率为_____________。
7. 齿轮传动的总等效惯量与传动级数__________________________________________。
8. 累计式定时器工作时有_____________________________________________________。
9. 复合控制器必定具有__________________________________。
10. 钻孔、点焊通常选用_______________________________________类型。
三、选择题(每小题2分,共10分)1. 一般说来,如果增大幅值穿越频率ωc的数值,则动态性能指标中的调整时间ts ( )A. 产大B. 减小C. 不变D. 不定2. 加速度传感器的基本力学模型是( )A. 阻尼—质量系统B. 弹簧—质量系统C. 弹簧—阻尼系统D. 弹簧系统3. 齿轮传动的总等效惯量与传动级数( )A. 有关B. 无关C. 在一定级数内有关D. 在一定级数内无关4. 顺序控制系统是按照预先规定的次序完成一系列操作的系统,顺序控制器通常用( )A. 单片机B. 2051C. PLCD. DSP5、伺服控制系统一般包括控制器、被控对象、执行环节、比较环节和()等个五部分。
《机电一体化系统设计》期末考试试卷附答案
《机电一体化系统设计》期末考试试卷附答案一、判断(每小题3分,共30分)1、机电一体化系统内部应具备五种功能:动力、控制、计测、操作、构造。
()2、步进电机的种类有交流型和直流型。
()3、导轨硬度越高,其耐磨性越差。
()4、机电一体化系统中常用的执行元件是液压式。
()5、执行元件的种类有:电磁式,液压式,气压式()6、在输出功率相同的条件下,交流伺服电机的比功率最高,直流伺服电机次之,步进电机最低。
()7、步进电机的工作状态只与控制脉冲的频率有关,与电压电流的变化无关。
()8、用于滚珠丝杠支承的轴承有:止推轴承和深沟球轴承。
()9、动态稳定区比静态稳定区的区域大大。
()10、机电一体化系统中常用的间歇传动机构:棘轮、槽轮、蜗形凸轮机构。
()二、选择(每小题4分,共40分)1、下列属于机械接口的是()。
A.导线B.联轴器C.光电耦合器D.单片机2、常用的导轨间隙调整方法有。
()A.双螺母调整式B.减小承重C.压板和镶条D.内循环3、三相步进电机以三相六拍顺序通电,转子的齿数为40,此时的步距角为:()A.1°B.10°C.3°D.20°4、电度角为()时,为静态稳定区。
A.-л<θ<+лB.0<θ<+лC.-л<θ<0D.2л5、把一个步距角分成若干个步距角的方法称为()。
A.细分驱动B.脉冲C.梯形波D.正弦波6、利用压缩液体进行能量转换得执行元件类型是()A.液压式B.电气式C.气压式D.动力用电机7、E2PROM存储器指的是()的半导体存储器。
A.掩膜型B.紫外线擦除型C.电擦除型D.静态存储型8、三相六拍通电方式的步进电机距-角特性曲线族中,每一曲线依次错开的角度为()A.2л/3B.л/6C.л/2D.л/39、系统的工作性能很大程度上取决于()。
A.控制器B.电动机C.传感器D.接口性能10、可在使用中进行调整的预紧调整法是()。
机电一体化系统设计期末复习题
机电一体化系统设计期末复习题第一篇:机电一体化系统设计期末复习题机电一体化系统设计期末复习题一、选择题(每题2分,共50分)1.那些不是结构型传感器A.弹簧管B.双金属片C.水银温度计D.电感电容 2.那些不是物理型传感器的特点A.无中间转换机构B.固体传感C.集成D.体积大 3.哪一项不是传感器指标A.类型B.容量C.体积B.线性度 4.下列哪项对热电偶的说法不正确A.不能测量绝对温度B.利用的是温差效应C.铂电阻属于热电偶D.需要冷端补偿 5.传感器的环境参数不包括什么A.环境温度B.湿度C.冲击D.噪音 6.传感器的基本性能参数不包括什么A.量程B.灵敏度C.动态特性D.尺寸 7.半闭环伺服结构的特点不包括:A.系统简单B.稳定性好C.调试困难D.成本较低8.际转速1350r/min、电源频率50Hz的交流感应电动机,其转差率是多少?A.0.05B.0.1C.0.15D.0.2 9.某步进电动机三相单三拍运行时步距角为3°,三相六拍运行时步距角是多少?A.3°B.6°C.2°D.1.5° 10.采用PWM驱动系统的优点不包括A.频率高、频带窄B.电流脉动小C.电源的功率因数高D.动态硬度好11.设丝杠导程5mm,2/4相步进电机的步距角为1.8度,半步驱动时的脉冲当量为多少?A.0.00625mmB.0.0125mmC.0.025mmD.0.05mm 12.下列哪一项不是机电一体化系统的主要构成装置A.电子装置B.控制装置C.驱动装置D.机械装置 13.下列把一项是出现低速爬行现象不稳定的主要原因A.电压不稳定B.非线性摩擦力C.负载扭矩不稳定D.润滑不良 14.滚动导轨预加负载的目的是什么A.防止超速B.消除间隙C.降低噪音D.提高刚度 15.哪项不是滚珠丝杠副的主要尺寸参数A.公称直径B.长度C.导程D.行程 16.哪项不是机械传动要满足伺服控制的主要要求A.传动精度B.寿命长C.稳定性D.快速响应性 17.下列哪一项属于变异性设计A.没有参照样板的设计B.根据故障查找故障原因C.部更改,适应性变动D.适应于量的方面变更要求,方案功能结构不变 18.哪项不是机电一体化产品概念设计的核心内容A.功能B.原理C.结构D.模式 19.传统的机电产品的设计注重A.安全系数设计B.功能设计C.机械设计D.电路设计 20.PI称为()控制算法。
机电一体化系统设计(期末大作业,含答案)
1电子科技大学网络教育考卷(A 卷)(20 年至20 学年度第 学期)考试时间 年 月 日(120分钟) 课程 机电一体化系统设计 教师签名 朱成华一、名词解释(每题2分,共10分) 1. 传递函数;答:于线性定常系统,在零初始条件下,系统输出量的拉氏变换与引起该 输出的输入量的拉氏变换之比,称为系统的传递函数2. 开发性设计;答:开发性设计是指在没有参照的情况下仅根据抽象的设计原理和要求设计出在质量和性能方面满足目的要求的产品。
3. PLC ;答:PLC 是指可编程逻辑控制器。
4.SSR ;答:SSR 是指固态继电器是一种带光电隔离的器的无触点开关。
5. D/A :答:D/A 是把数字量变成模拟量的装置。
二、判断正误(每题1分,共10分)1. 匹配Z 变换法适用于具有因式分解形式的传递函数。
( √ )2.双线性变换法就是突斯汀法,是控制系统中常用的一种离散化方法。
( × )3. 步进电机一般采用开环控制系统。
( × )4.滚珠丝杆具有自锁能力。
( × )5. 改变脉冲频率可以改变步进电机的转速。
( √ )6.改变直流电机电枢电压可以改变其转速。
( √ )7. 闭环控制系统是负反馈控制系统。
( √ )8. 光电隔离电路主要由光电耦合器的光电转换器组成,入端为光敏三极管,出端为发光二极管。
( × ) 9. 步进电动机的进给系统采用齿轮传动,不仅是为了求得所需的脉冲当量,还有满足结构要求和增大转矩的作用。
( × )10. 大惯量直流电动机的转子惯量大,小惯量直流电动机的转子惯量小。
( √ ) 三、填空(每题2分,共10分)1. 机电一体化对机械系统的基本要求是( 高精度、低惯性、高稳定性 )。
2. 传感器一般是由(敏感元件、传感元件和转换电路)三部分组成。
3. I/O 接口的编址方式,通常有两种编址方式,一种是(与存储器统一编址)另一种是(独立编址)。
《机电一体化系统设计》_A-专科 期末考试试题及参考答案
《机电一体化系统设计》复习题_A
一、名词解释
1机电一体化
2伺服控制
3闭环控制系统
4逆变器
5 SPWM
6单片机
7 I/O接口
8 I/O通道
9 串行通信
10直接存储器存取(DMA)
二、判断题:
1 在计算机接口技术中I/O通道就是I/O接口。
()
2 滚珠丝杆不能自锁。
()
3 无论采用何种控制方案,系统的控制精度总是高于检测装置的精度。
()
4 异步通信是以字符为传输信息单位。
()
5 同步通信常用于并行通信。
()
6 无条件I/O方式常用于中断控制中。
()
7从影响螺旋传动的因素看,判断下述观点的正确或错误
(1)影响传动精度的主要是螺距误差、中径误差、牙型半角误差()
(2)螺杆轴向窜动误差是影响传动精度的因素()
(3)螺杆轴线方向与移动件的运动方向不平行而形成的误差是影响传动精度的因素()(4)温度误差是影响传动精度的因素()
三、单项选择题
1. 步进电动机,又称电脉冲马达,是通过()决定转角位移的一种伺服电动机。
A 脉冲的宽度
B 脉冲的数量
C 脉冲的相位
D 脉冲的占空比
2. 对于交流感应电动机,其转差率s的范围为()。
A.1<s<2
B.0<s 1
C.-1<s<1
D.-1<s<0
1。
《机电一体化系统设计》——期末复习题及答案_60341459302595687
中国石油大学(北京)远程教育学院《机电一体化系统设计》期末复习题第一章绪论判断(A对,B错)1.工业三要素是资金、人才、技术。
2.机电一体化系统的执行机构功能是主操作功能。
答案:B A单选1、机电一体化系统机械本体的功能是()A执行机构B动力源C固定其它部件D主操作功能2、下列哪一项是机电一体化的特性。
A装置的控制属于强电范畴B自动信息处理C支撑技术是电工技术D以机械联结为主3、机电一体化系统的主要构成装置不包含以下哪一项()A电子装置B控制装置C驱动装置D机械装置答案:C B A问答题1、在机械工业中微电子技术应用有哪些方面,及其对机电一体化产品设计的意义1)对机器或机组系统运行参数进行巡检传感或控制2)对机器或机组系统工作程序的控制3)用电子技术代替传统产品中机械部件完成的功能,简化产品的机械结构4)节约材料5)节能降耗对机电一体化产品设计的意义表现在:功能模块化;封装模块化;电路(板)器件微型化;可靠性高;抗干扰能力强;结构一体化;机电产品体小、性优、价廉。
2、机电一体化系统的主功能组成是那些物质、能量、信息(工业三要素)的变换(加工处理)、传递(移动、输送)、储存(保持、积蓄、记录)3、机械电气化与机电一体化的区别机械电气化–很少考虑电器与机械的内在联系;根据机械要求选用电气传动–机械电气界限分明,以机械联结为主,装置是刚性的–装置的控制属于强电范畴,支撑技术是电工技术(电磁学,输配电)机电一体化产品的新功能、智能化进步:自动检测,自动显示,自动记录,自动信息处理,自动调节控制,自动诊断,自动保护4、简要说明机电一体化系统组成要素及其功能五个方面,各组成及功能分别是:机械本体(构造功能:固定其它部件);执行机构(主操作功能);驱动部件(动力功能);传感部件(信息检测);控制部分(信息处理及控制)56、机电一体化的关键支撑技术有哪些它们的作用如何系统论、信息论、控制论是理论基础和方法论,具体来说有六个方面的关键技术:检测传感技术:是自动化、智能化、闭环控制基础信息处理技术:控制的基础,处理速度,可靠抗干扰自动控制技术:核心是计算机控制,关系着系统的静动特性和稳定性伺服传动技术:动力和运动控制实现包括电,液,气的伺服传动技术精密机械技术:基础技术涉及产品部件的模块化标准化规格化表现为减轻重量,缩小体积,提高精度,改善性能,提高可靠性系统总体技术:包括总体设计和接口设计;涉及到产品的功能分解与技术实现、系统总体综合与接口技术第二章系统总体设计判断(A对,B错)1、产品的功能、原理、结构设计,是机电一体化产品概念设计的核心内容。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
24、为提高机械系统可靠性,应尽可能地加长传动链,增加元件数。
25、进行反求设计的目的是为了开发新的产品。
26、绿色设计是从并行工程思想发展而出现的一种新概念。
27、逻辑功能元包括:与、或、非、加、减、乘、除。
答案:ABBABBBABAAAABBABABAAAABAAB
概念设计过程的步骤如下:设计任务抽象化,确定系统的总功能→将总功能分解为子功能,直到功能元→寻找子功能(功能元)的解→将原理解进行组合,形成多种原理解设计方案→对众多方案进行评价决策,选定最佳方案→概念产品。
设计过程可以表述为根据需求确定产品功能,构思产品行为,指定产生期望行为从而实现功能的结构,然后评价的有限循环过程。
10、优化设计是工程优化的重要组成部分,以数学规划为核心,以计算机为工具。
11、优化设计包括建立数学模型,选择合适的优化算法及程序及方案评价决策。
12、优化设计算法把多目标问题转化为单目标问题求解的方法。
13、机电一体化系统设计中产品规划要求进行需求分析、需求设计、可行性分析。
14、液压源、气压源同液动、气动系统一样,存在着提高可靠性、标准化和增加质量的问题。
5.机电一体化设计以强度和低压控制为中心,强调功能设计。
6.如果在所设计的产品中具备等效性环节或互补性环节,那么该产品的设计只需采用常规设计方法。
7.系统可靠性是各组成环节可靠性的逻辑或。
8.可靠性原理是指规定条件和规定时间内,完成规定功能的能力。
9、机电结合(融合法)是指制成的功能模块象积木一样组成机电一体化系统。
中国石油大学(北京)远程教育学院
《机电一体化系统设计》期末复习题
第一章绪论
判断(
1.工业三要素是资金、人才、技术。
2.机电一体化系统的执行机构功能是主操作功能。
答案:B A
单选
1、机电一体化系统机械本体的功能是()
A执行机构B动力源C固定其它部件D主操作功能
2、下列哪一项是机电一体化的特性。
A装置的控制属于强电范畴B自动信息处理
C支撑技术是电工技术D以机械联结为主
3、机电一体化系统的主要构成装置不包含以下哪一项()
A电子装置B控制装置C驱动装置D机械装置
答案:C B A
问答题
1、在机械工业中微电子技术应用有哪些方面,及其对机电一体化产品设计的意义?
1)对机器或机组系统运行参数进行巡检传感或控制
2)对机器或机组系统工作程序的控制
15、机电一体化系统设计过程可分为5个阶段:产品规划、概念设计、结构设计、设计实施和设计定型阶段。
16、机电一体化系统设计中功能模块是实现某一特定功能的具有标准化、通用化或系列化的技术物理效应。
17、机电一体化系统设计的概念设计的结果是产生实际产品方案。
18、系统的任何输入、输出都可用物料、能量、信号来概括。
3、什么是机电一体化产品概念设计的核心内容?
产品的功能设计、原理设计和结构设计是机电一体化产品概念设计的核心内容。
4、机电产品设计有哪些类型?试简要说明?
开发性设计:没有参照样板的设计
适应性设计:局部更改,适应性变动;以使产品的性能和质量提高。
变异性设计:适应于量的方面变更要求,方案功能结构不变
5、简述产品功能、行为和结构及其建模之间的关系?
A控制开关BBCD拨码盘C行列式键盘D鼠标
14、在机电一体化产品中,对一些少量的数值型参数的输入可以考虑使用()。
A控制开关BBCD拨码盘C行列式键盘D鼠标
15、在机电一体化产品中,要求输入的控制命令和参数比较多时,则应考虑使用()。
A控制开关BBCD拨码盘C行列式键盘D鼠标
16、( )是指系统在规定的条件下和规定的时间内完成规定功能的能力是()。
A可靠性B安全性C保障性D测试性
17、在( )中,只要有一个单元功能失效,整个系统的功能也随之失效。
A串联系统B并联系统C复杂系统D混联系统
18、( )是产生元部件失效或数据传输、处理失误、进而影响其可靠性的最常见和最主要的因素。
A机械干扰B电磁噪声干扰C光电干扰D环境干扰
19、当失效真正是()时,冗余技术就能大大提高可靠度。
3、机械电气化与机电一体化的区别
机械电气化
–很少考虑电器与机械的内在联系;根据机械要求选用电气传动
–机械电气界限分明,以机械联结为主,装置是刚性的
–装置的控制属于强电范畴,支撑技术是电工技术(电磁学,输配电)
机电一体化
产品的新功能、智能化进步:自动检测,自动显示,自动记录,自动信息处理,自动调节控制,自动诊断,自动保护
检测传感技术:是自动化、智能化、闭环控制基础
信息处理技术:控制的基础,处理速度,可靠抗干扰
自动控制技术:核心是计算机控制,关系着系统的静动特性和稳定性
伺服传动技术:动力和运动控制实现包括电,液,气的伺服传动技术
精密机械技术:基础技术涉及产品部件的模块化标准化规格化表现为减轻重量,缩小体积,提高精度,改善性能,提高可靠性
产品的功能性要求是要求产品在预定的寿命期间内有效地实现其预期的全部功能和性能。包括功能范围,精度指标,可靠性指标,维修性指标
产品的经济性要求是指用户对获得具有所需功能和性能的产品所需付出的费用方面的要求。该费用包括购置费用和使用费用。
安全性要求包括对人身安全的要求和对产品安全的要求。
特征指标是决定产品功能和基本性能的指标,是设计中必须设法达到的指标。
传统机械产品
机电一体化产品
现代机械产品
生产
大批量
中小
机械部分
复杂的机械系统
简化
运动循环
不可调的运动循环
可编程运动
速度控制
常速驱动
变速控制
同步性
机械同步
电子同步
结构重量
笨重结构
轻巧
精度控制
机械公差定精度
反馈实现
操作控制
人工控制
自动可编程
6、机电一体化的关键支撑技术有哪些?它们的作用如何?
系统论、信息论、控制论是理论基础和方法论,具体来说有六个方面的关键技术:
1)功能行为结构的关系
产品结构的变化状态是行为,行为的作用是功能,结构是功能和行为的载体;功能通过行为实现,行为受物理定律制约,行为变量有明确的物理关系。
2)建模设计过程是根据需求确定产品功能,构思产品行为,指定产生期望行为从而实现功能的结构,然后评价的有限循环过程。具体如下:
功能建模:某个抽象层次的功能,进行功能设计分解,建立功能结构图和功能结构。
单选
1、寻找实现功能的物理效应,化学效应或生物效应,构思实现功能的行为,是什么设计过程?
A行为建模B结构建模C功能建模D评价决策
2、进行行为、结构的映射是()设计过程。
A功能建模B行为建模C结构建模D评价决策
3、下列哪一项属于适应性设计?
A没有参照样板的设计B原理不变,改变结构
C局部更改,适应性变动D适应于量的方面变更要求,方案功能结构不变
3)用电子技术代替传统产品中机械部件完成的功能,简化产品的机械结构
4)节约材料
5)节能降耗
对机电一体化产品设计的意义表现在:功能模块化;封装模块化;电路(板)器件微型化;可靠性高;抗干扰能力强;结构一体化;机电产品体小、性优、价廉。
2、机电一体化系统的主功能组成是那些?
物质、能量、信息(工业三要素)的变换(加工处理)、传递(移动、输送)、储存(保持、积蓄、记录)
4、简要说明机电一体化系统组成要素及其功能?
五个方面,各组成及功能分别是:机械本体(构造功能:固定其它部件);执行机构(主操作功能);驱动部件(动力功能);传感部件(信息检测);控制部分(信息处理及控制)
5、传统机电产品与机电一体化产品的主要区别表现哪些方面?
传统机电产品
机电一体化产品
技术范畴
机械电气化产品
19、机电一体系统的设计过程中,将总功能分解后,前级功能是后级功能的手段功能,后级功能是前级功能的目的功能。
20、可靠性分配中常用的数学方法有代数方法和最优化分配法。
21、通过“黑箱”可以明确所设计的系统与输入输出量及外界环境的关系。
22、一个产品的功能就是产品的效能和作用,即产品行为产生的作用和对环境的配置影响。
优化指标是在产品优化设计中用来进行方案对比的评价指标。优化指标一般不像特征指标那样要求必须严格达到,而是有一定范围和可以优化选择的余地。常被选作的优化指标有生产成本、可靠度等。
寻常指标是产品设计中作为常规要求的一类指标,寻常指标有较为固定的范畴,一般不定量描述,如工艺性、人机接口、美学指标、安全性、标准化指标等。寻常指标一般不参与优化设计,只需采用常规设计方法来保证。
A早期失效B损耗失效C晚期失效D随机失效
20、机电一体化优化设计通常采用( )的方法。
A单目标规划B整体规划C多目标规划D详细规划
21、机电一体化系统中解决功能模块间的信号匹配问题的是()。
A通信模块B接口模块C测量模块D软件模块
答案:ACCDABDCBDABABCAABDCB
问答题
1、试论述机电一体化产品的概念设计步骤及过程?
例如:在机械本体上应用电子控制设备(机床,洗衣机)
电子设备置换机械控制系统(凸轮>运动伺服)
信息机器采用电子设备(打印机针打>静电吸附)
信息处理机全面置换机械装置(电子称,钟表)
检测系统采用电子设备
电子设备取代机械本体(电火花加工床)
7、试论述机电一体化功能设计的思想方法和特点?
功能设计方法有:
机电互补(替代法):功能取代:电取代机;凸轮,变速机构
4、下列哪一项属于变异性设计?
A没有参照样板的设计B原理不变,改变结构
C局部更改,适应性变动D适应于量的方面变更要求,方案功能结构不变
