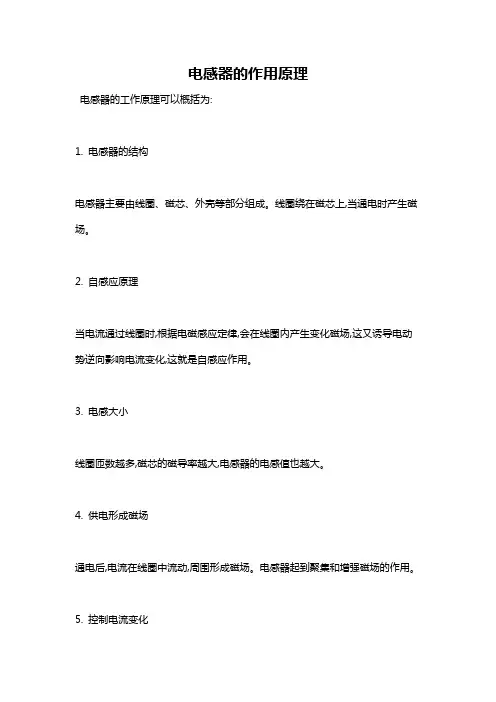

电感器的作用原理
电感器的作用原理
电感器的工作原理可以概括为:
1. 电感器的结构
电感器主要由线圈、磁芯、外壳等部分组成。
线圈绕在磁芯上,当通电时产生磁场。
2. 自感应原理
当电流通过线圈时,根据电磁感应定律,会在线圈内产生变化磁场,这又诱导电动势逆向影响电流变化,这就是自感应作用。
3. 电感大小
线圈匝数越多,磁芯的磁导率越大,电感器的电感值也越大。
4. 供电形成磁场
通电后,电流在线圈中流动,周围形成磁场。
电感器起到聚集和增强磁场的作用。
5. 控制电流变化
由于自感应效应,电感器可以抑制和限制电流快速变化,使电路电流变化缓慢。
6. 存储电磁能
电感器储存着磁场中的电磁能。
断电后这部分能量并不会立即消失。
7. 过滤脉冲信号
利用电感器可以过滤和消除电路中的脉冲干扰信号。
8. 匹配阻抗
调整电感器可以用来匹配电路的阻抗,传递更大的有效功率。
9. 频率选择
电感器对不同频率电流的阻止作用不同,这一特性可用在谐振电路及滤波器中。
10. 电感器利用电磁感应原理,有调节电流、存储能量、过滤信号等功能,是电路中常用的基本元件。
电感的作用及用途
电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共膜滤波器等。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
二、电感器的作用与电路图形符号（一）电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母"L"表示，图6-1是其电路图形符号。
（二）电感器的作用电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
三、变压器的作用及电路图形符号（一）变压器的电路图形符号变压器是利用电感器的电磁感应原理制成的部件。
在电路中用字母"T"（旧标准为"B"）表示，其电路图形符号如图6-12所示。
（二）变压器的作用变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来改变电压比或电流比，实现电能或信号的传输与分配。
其主要有降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等作用。
（一）电感器的结构与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
1．骨架骨架泛指绕制线圈的支架。
一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。
小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。
电感器工作原理
电感器工作原理电感器是一种用于测量电感的电子元件，它在电路中起到了重要的作用。
本文将介绍电感器的工作原理，并探讨其在电路中的应用。
一、电感器的基本原理电感器是由线圈组成的，线圈中的导线将电流绕过，并产生一个磁场。
当通过线圈的电流变化时，磁场也会随之变化。
这个变化的磁场会产生电磁感应，从而引起线圈中的电势差。
二、电感器的特性1. 自感电感：当电流改变时，线圈内产生的自感电动势会阻碍电流的变化。
2. 相互感电感：如果在一个线圈旁边放置另一个线圈，当通过其中一个线圈的电流变化时，会在另一个线圈中产生感应电动势。
三、电感器的应用1. 滤波器：电感器可以用作电路中的滤波器，通过选择合适的电感值，可以滤除电路中的高频噪声。
2. 变压器：电感器可以作为变压器的一部分，用于将电路中的电压变换为所需的电压。
3. 谐振电路：电感器与电容器组合可以形成谐振电路，用于产生稳定的振荡信号。
4. 传感器：电感器可以用来测量磁场，例如在金属探测器中使用电感器来检测金属物体的存在。
四、电感器的选择与使用注意事项1. 根据电路要求选择合适的电感值。
2. 在使用电感器时，需要注意电感器的电流和电压的额定值，以避免损坏电感器。
3. 涉及到电感器的电路设计时，需要考虑电感器对电路稳定性和响应时间的影响。
总结：电感器是一种重要的电子元件，它基于电流变化产生的磁场和电磁感应原理工作。
电感器广泛应用于滤波器、变压器、谐振电路和传感器等领域。
在选择和使用电感器时，需要考虑电路要求、额定值和对电路性能的影响等因素。
通过合理的选择和使用电感器，可以提高电路的性能和稳定性。
直流电学中的电感和电感器
直流电学中的电感和电感器直流电学是研究电流在直流电路中的传输与变化规律的学科。
在直流电路中，电感和电感器起着重要的作用。
本文将介绍电感的基本概念、性质及其在直流电路中的应用，并对电感器的工作原理和种类进行探讨。
一、电感的概念和性质电感是指电流变化时所产生的电磁感应现象，简称感应，单位为亨利（H）。
电感的主要特性是阻碍电流的变化，即电感对直流电流具有阻抗作用，而对交流电流则具有阻抗和储能作用。
二、电感的应用1. 电感在直流电路中的使用在直流电路中，电感一般用于起到滤波和稳压的作用。
当直流电流通过电感时，在电感线圈内会形成磁场，这个磁场储存了一定的能量。
当电路中断开或者电流改变时，这个磁场会继续传递能量，以保持电流的连续性，从而对电路中的电流起到稳压的作用。
2. 电感在电子元器件中的应用电感在电子元器件中也有广泛的应用。
例如，变压器是一种利用电感的原理来实现电压变换的装置。
变压器由两个或多个线圈组成，通过磁感应耦合来改变电压大小。
此外，电感还广泛用于电源滤波、振荡电路、磁存储器等电子设备中。
三、电感器的工作原理和种类电感器是用来产生和调整电感的装置，主要由线圈和磁心组成。
根据线圈的结构和用途的不同，电感器可以分为电感线圈、互感线圈和变压器等多种类型。
1. 电感线圈：电感线圈一般由绕制在绝缘线圈上的导线组成，通过绕制的圈数和线圈的长度来调节电感值。
电感线圈广泛应用于电子电路中。
2. 互感线圈：互感线圈是由两个或多个线圈通过磁感应耦合而相互影响的装置。
互感线圈主要用于变压器和互感器等设备中。
3. 变压器：变压器是一种利用互感线圈来实现电压变换的装置。
通过变压器的设计和结构，可以使输入电压的大小和输出电压的大小相互转换。
四、总结电感在直流电学中扮演着重要的角色。
它不仅具有阻碍电流变化的特性，还能在直流电路中储存能量和稳定电流。
同时，电感器作为电感的载体，为电路提供了调节电感值的功能。
通过合理地应用电感和电感器，可以实现直流电路中的稳压和变压等功能。
电感基本知识(定义、分类、原理、性能参数、应用、磁芯等主要材料、检测)
一、电感器的定义。
1.1 电感的定义：电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。
用L表示，单位有亨利(H)、毫亨利(mH)、微亨利(uH)，1H=10^3mH=10^ 6uH。
滤波作用，因为开关电源利用的是PWM都是百K级的频率，而且是开关状态产生高次谐波干扰，高次谐波干扰对电网和电路都是污染，因此要滤掉，利用电感的通低频隔高频和电容的通高频隔低频滤掉高次谐波，因此要在开关电源中串入电感，并上电容，电感等效电阻Rl=2*PI*f*L，电容等效电阻Rc=1/(2 *PI*f*C),一般取电感10-50mH(前提是电感不能磁饱和),电容取0.047uF,0.1uF等，假设电感取10mH，电容取0.1uF,则对于1MHz的谐波干扰，电感Rl=2*3.14*1Meg*10mH=62.8Kohm,电容Rc=1/(2*3.14*1Meg *0.1uF)=1.59ohm。
显然，高频信号经过电感后会产生很大的压降，通过电容旁路到地，从而滤掉两方面的杂波，一个是来自电源电路，一个是来自电力网。
电感是利用电磁感应的原理进行工作的.当有电流流过一根导线时,就会在这根导线的周围产生一定的电磁场,而这个电磁场的导线本身又会对处在这个电磁场范围内的导线发生感应作用.对产生电磁场的导线本身发生的作用,叫做"自感";对处在这个电磁场范围的其他导线产生的作用,叫做"互感".电感线圈的电特性和电容器相反,"阻高频,通低频".也就是说高频信号通过电感线圈时会遇到很大的阻力,很难通过;而对低频信号通过它时所呈现的阻力则比较小,即低频信号可以较容易的通过它.电感线圈对直流电的电阻几乎为零.电阻,电容和电感,他们对于电路中电信号的流动都会呈现一定的阻力,这种阻力我们称之为"阻抗"电感线圈对电流信号所呈现的阻抗利用的是线圈的自感.电感线圈有时我们把它简称为"电感"或"线圈",用字母"L"表示.绕制电感线圈时,所绕的线圈的圈数我们一般把它称为线圈的"匝数".电感线圈的性能指标主要就是电感量的大小.另外,绕制电感线圈的导线一般来说总具有一定的电阻,通常这个电阻是很小的,可以忽略不记.但当在一些电路中流过的电流很大时线圈的这个很小的电阻就不能忽略了,因为很大的线圈会在这个线圈上消耗功率,引起线圈发热甚至烧坏,所以有些时候还要考虑线圈能承受的电功率电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
电感分类及选型
以圆柱型线圈为例，简单介绍下电感的基本原理
的值，也称为电感。
根据理论推导，圆柱形线圈的电感公式如下：
因此，需要用一个较为复杂的模型来表示实际电感，常用的等效模型如下：品质因素(Quality Factor)
圆柱形绕法很常见，应用也很广，例如：
平面形绕法也很常见，大家一定见过一掰就断的蚊香最后叠层、烧结成一体化结构(Monolithic)。
薄膜器件的制作工艺，如下图所示
功率电感大都是绕线电感，可以提高大电流、高电感；多层片状功率电感也越来越多，通常电感值和电
明如何选型。
流。
成LC滤波器，减小电源噪声。
磁珠等效电路模型
下图是某共模电感的共模阻抗和差模阻抗。
多层型通过烧结，形成一个整体结构，或叫独石型(Monolithic)
现在的工艺水平已经越来越高，绕线电感也可以做到0402封装。
精度高，感值稳定，Q值较高。
对比。
有一些高频电感具有方向性，贴片安装的方向对电感值有一定影响，如下图所示：。
电感器的原理结构作用及分类是什么
电感器的原理结构作用及分类是什么电感器是一种能够存储能量的元件，它能够将电流转变成磁场能量，并且具有阻碍电流变化的特性。
在现代电子电路中，电感器被广泛应用于滤波、调整电路的频率响应、储存能量、变压、隔离和耦合等多个方面。
电感器的结构一般由一个导体线圈组成，导体线圈一般由绕在磁性芯上的绝缘线圈构成。
磁性芯的材料有铁氧体、铁氟龙等。
导体线圈上的匝数决定了电感器的大小，磁性芯则可以调整电感器的感应效果。
电感器的作用主要有两个方面。
一方面，它能够储存能量并且将电能转化为磁能，这在需要储存能量的电路中具有重要的作用；另一方面，它可以通过阻碍电流变化来实现对电流的隔离、滤波和耦合等功能。
根据电感器的特性和用途，它们可以分为多种不同的类型。
第一种是空心电感器，也被称为线圈电感器。
它由一个绝缘的系列导电线圈组成，导线之间没有物质填充。
这种电感器广泛用于电子电路中的滤波和调整电路频率响应等方面。
第二种是铁氧体电感器，它在线圈附近包覆了一层由铁氧体材料制成的磁性材料。
铁氧体的特性使得电感器能够存储更多的能量，并且具有更高的感应效果。
第三种是铁氟龙电感器，它的线圈被包裹在一层由铁氟龙材料制成的绝缘层中。
铁氟龙电感器具有非常低的损耗和高的耐高温性能，适用于高频率和高温环境中的应用。
此外，还有变压电感器和隔离电感器等。
变压电感器通过调整线圈的匝数比实现输入输出电压的变化，用于改变交流电的电压大小。
隔离电感器通过线圈之间的磁场隔离实现输入输出电路的隔离，用于提供电路之间的电气隔离保护。
综上所述，电感器是一种重要的电子元件，它能够将电能转换为磁能并储存能量，具有隔离、滤波、耦合等多种功能。
根据电感器的结构和用途不同，它可以分为空心电感器、铁氧体电感器、铁氟龙电感器、变压电感器和隔离电感器等多种类型。
电感器的电感和电流变化的关系
电感器的电感和电流变化的关系电感器是一种用于测量和调节电感的电子元件，常用于电路设计和工业应用中。
电感器的特性是在电流变化时产生电磁感应，进而改变电感值。
那么电感器的电感和电流变化之间存在什么样的关系呢？本文将从理论和实践的角度探讨这个问题。
首先，我们来了解一下电感器的基本原理。
电感器是由一个或多个线圈组成的，线圈中通有电流时会产生一个磁场。
磁场的强弱与线圈的电感值有关，即电感器的电感。
当磁场发生变化时，会感应出电压，这就是电磁感应的基本原理。
由此可以得出结论，电感器的电感与电流变化之间存在密切的联系。
根据电磁感应定律，当电流变化时，磁场的变化率也会改变，从而导致电感值的变化。
简单来说，电感器的电感与电流变化呈正比关系。
当电流增加时，电感器的电感也增加；当电流减小时，电感器的电感也减小。
这是因为电流变化会导致磁场的变化，从而改变电感器内部的感应效应。
除了电感器的电感与电流变化的关系，还有一个重要的概念需要介绍，即自感。
自感是指电感器内部线圈中的电流变化产生的磁场对自身产生的感应效应。
在电感器内部，自感和电感相互作用，共同影响着电感器的电感。
当电流变化较慢时，自感与电感基本上可以忽略不计；但当电流变化较快时，自感就会变得非常重要。
在实际应用中，我们常用的电感器有两种类型：固定电感器和可变电感器。
固定电感器的电感值是固定的，无法通过外界调节；可变电感器的电感值可以通过调节线圈的结构或电路的控制来改变。
这两种电感器的电感与电流变化之间的关系也有一些特点。
对于固定电感器来说，电感与电流变化的关系是固定不变的。
无论电流如何变化，电感值都保持不变。
这是因为固定电感器的线圈结构和参数是固定的，无法通过外界调节来改变。
所以，在使用固定电感器时，我们需要根据实际需要选择适合的电感器型号和数值。
而对于可变电感器来说，电感与电流变化的关系是可调节的。
通过改变线圈的结构或电路的控制，可以改变电感器的电感值。
这使得可变电感器在一些需要频繁调节电感的应用中非常有用。
电感器和变压器的特性、用途及分类
电感器和变压器电感器通常分为两大类：一类是应用自感作用的电感线圈；另一类是应用互感作用的变压器。
电感线圈的用途及为广泛，主要应用于LC滤波器，调谐放大等。
变压器主要用来变换电压、电流和阻抗。
一、电感器的特性电感在电路中常用字母L表示，电感量是电感线圈的主要参数，电感量的大小与线圈圈数、绕制方式及磁芯的材料等因素有关。
电感量的单位是亨利，简称亨，用字母H表示，比亨小的单位是毫亨（mH），更小的单位是微亨（μH）。
它们之间的关系是：1H ＝103 mH＝106μH。
品质因数是电感线圈的另一主要参数，通常用字母Q来表示。
Q值越高表明电感线圈的功率损耗越小，效率越高，即“品质”越好。
电感器的技术参数一般标在电感器的外壳上。
二、电感器的用途电感器在电路中有阻碍交流电通过的特性。
在交流电路中常用作扼流、降压、交连、负载等。
1．电感线圈电感线圈按结构特点分为单层、多层、蜂房式、带磁芯式等电感。
⑴小型固定电感线圈小型固定电感线圈又称电感器，具有体积小、重量轻、结构牢固和安装使用方便等优点，广泛用于电子设备中，用作滤波、陷波、扼流、振荡、延迟等。
⑵低频扼流圈低频扼流圈又称滤波线圈，一般由铁芯和绕组等组成。
低频扼流圈常与电容器组成滤波电路，以滤除整流后残存的一些交流成分。
⑶高频扼流圈高频扼流圈用在高频电路中阻碍高频电流的通过。
在电路中与电容器串联或并联组成滤波电路，起到分开高低频的作用。
⑷高频天线线圈高频天线线圈按其用途可分多种，如收音机中的天线线圈就是其中的一种，配以可变电容即可组成调谐电路，以选择不同频率的广播电台信号。
2．变压器变压器是对交流电(或信号)进行电压、电流和阻抗变换的器件。
按工作频率分为低频变压器、中频变压器和高频变压器；按用途分为电源变压器、音频变压器、中频变压器、高频变压器、级间藕合变压器及专用变压器（如开关变压器）等。
⑴低频变压器低频变压器包括电源变压器和音频变压器。
主要用途是电压变换（降压或升压）和阻抗变换。
电感式传感器知识点总结
电感式传感器知识点总结一、工作原理电感式传感器的工作原理基于电感的变化。
当一个金属线圈（或线圈系列）受到外部磁场作用时，其自感系数会发生变化，从而导致线圈中感应出感应电动势。
通过测量感应电动势的大小，即可实现对外部磁场的检测。
当测量目标物体靠近线圈时，会影响线圈中的磁感应强度，从而改变线圈的自感系数，进而产生感应电动势的变化，通过测量这个变化来确定物体的位置、距离等信息。
二、结构和类型电感式传感器的结构一般由金属线圈、信号处理电路和外壳组成。
根据用途和传感原理的不同，电感式传感器可以分为许多不同的类型，如接近开关、接近传感器、非接触位移传感器、金属检测传感器等。
其中，接近开关主要用于检测金属物体的接近与开关动作；接近传感器主要用于检测金属物体的接近与开关量输出；非接触位移传感器主要用于测量目标物体的位移、距离、速度等信息；金属检测传感器主要用于检测金属物体的存在。
三、应用领域电感式传感器广泛应用于工业自动化领域，如生产线上对零部件的检测、位置的控制等；汽车电子领域，如车辆的空调压力传感、发动机转速测量等；航空航天领域，如飞机的起落架位置控制、发动机工作状态监测等；医疗器械领域，如心脏起搏器的位置监测、血压计的测量等。
四、优缺点电感式传感器具有许多优点，如结构简单、耐高温、寿命长、不受污染等，但也存在一些缺点，如受外部磁场影响、线圈寿命受限、精度受限等。
因此在实际应用中需要根据具体情况选择适合的传感器类型。
电感式传感器作为一种重要的传感器类型，在工业控制和自动化领域具有重要的应用价值。
随着科技的不断进步和应用领域的不断拓展，电感式传感器将会得到更广泛的应用，并且在性能和精度上得到进一步提高。
电感器介绍
作用： 1、做为滤波线圈阻止交流干扰（隔交通直）。 2、可起隔离作用。 3、与电容组成谐振电路。 4、构成各种滤波器、选频电路等，这是电路中应用最多 的方面。 5、利用电磁感应特性制成磁性元件。如磁头和电磁铁。 6、进行阻抗匹配。 7、制成变压器传递交流信号，并实现电压的升、降。 在电路中电感器有通直流阻交流、通低频阻高频、 变压、传送信号等作用，因此在谐振、耦合、滤波、陷 波、延迟、补偿及电子偏转聚焦等电路中应用十分普遍。
（一）电感器的型号命名方法
变压器型号命名
例如：DB-50-2表示50VA的电源变压器
（二）电感器的主要参数及标志方法
电感线圈的主要技术参数有电感量及允许误差、标称电流、 品质因数（Q值）、分布电容等。 1电感量： 反应电感储存磁场能的本领，它的大小与电感线圈的匝 数、几何尺寸、有无磁心（铁心）、磁心的导磁率有关。在同等 条件下，匝数多电感量大，线圈直径大电感量大，有磁心比没磁 心电感量大。用于高频电路的电感量相对较小，用于低频电路的 电感量相对较大。电感量的单位为亨（H）。 电感线圈的标注方法： ①直标法：电感量用数字和单位直接标注在外壳上。单位uH或mH。 如 220uH±5% ②色标法：卧式的与电阻色环法相似。立式的常采用色点法。 单位uH ③数码法：采用三位数码表示，前两位有效数，第三位零的个数.
磁心电感器：用导线在磁心上绕制成线圈或在空心线 圈中插入磁心组成的线圈。通过调节磁心在线圈中的 位置来调节电感量。 铁心电感器：在空心线圈中插入硅钢片组成铁心线圈， 电感量大，一般为数亨，常称为低频扼流圈。其作用 是阻止残余交流电通过，而让直流电通过。常用于音 频或电源滤波电路中，如扩音机电源电路。 铁心电感器常应用于工作频率较低的电路中，磁芯电 感器常应用于工作频率较高的电路中。
深入了解逆变器里面的电感
深入了解逆变器里面的电感电感器（Inductor）是能够把电能转化为磁能而存储起来的元件。
电感器的结构类似于变压器，但只有一个绕组。
电感最大的特点是，电流不能突变，只能慢慢变大或者变小，正是利用这个特性，电感可以把断续的直流方波电流变成连续的正弦波电流。
电感器又称扼流器（CHOKE）、电抗器。
电感是光伏逆变器里面最关键的元器件之一，主要有储能，升压，滤波，消除EMI等作用，使用灌胶电感，可以降低逆变器内部及电感温度，还能显著提高电感的性能和寿命。
《一》电感的原理及作用电感器一般由骨架、绕组、磁心或铁心、屏蔽罩、封装材料、等组成。
骨架泛指绕制线圈的支架。
将漆包线环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。
绕组是指具有规定功能的一组线圈，绕组有单层和多层之分。
铁心材料主要有硅钢片、坡莫合金，铁氧体，非晶，金属磁粉芯等。
一台光伏逆变器中，通常共有4种电感，直流共模电感﹑升压电感﹑滤波电感，交流共模电感。
共模电感主要起EMI滤波的作用，一方面要滤除外界共模电磁对逆变器的干扰，另一方面又要抑制逆变器本身不向外发出电磁干扰，避免影响电网和同一电磁环境下其他设备的正常工作。
共模电感光伏组件是直流源，本身不会产生电磁干扰，有些逆变器厂家为了降低成本，取消了逆变器直流EMI共模电感，实际上，由于逆变器功率器件开关速度非常高，会产生较大的共模干扰电流，如果没有直流EMI共模电感，这些干扰电流信号就会传到直流电缆和组件上，这时组件就会像一个天线，产生电磁干扰，影响光伏系统周边的电信号，如有带天线的电视机和收音机等设备就会工作不良。
为了提升发电量，组串式逆变器一般为两级结构，输入电压范围较宽，单相为70-550V，三相为200-1000V。
前级为BOOST升压，要配置升压电感，后级为逆变电路，要配置滤波电感，升压电感和滤波电感是功率电感，从工作电流的角度来看，功率电感在其整个工作段内纹波电流相对较大并且工作温度较高，从而功率电感的直流偏置特性要求较高（尤其是高温时），提高功率电感对应铁氧体材料的高温Bs （饱和磁通密度）非常必要；另一方面，从损耗的角度来看，功率电感的损耗可能占到太阳能逆变系统总损耗的20~40%，降低功率电感铁损非常必要。
电感工作原理
电感工作原理电感是一种常见的电子元件，它在电路中起着重要的作用。
本文将详细介绍电感的工作原理、结构和应用。
一、工作原理电感是由导线绕成的线圈，当通过电流时，会在线圈周围产生磁场。
根据法拉第电磁感应定律，当通过电感的电流发生变化时，磁场也会发生变化，从而在电感两端产生感应电动势。
这种感应电动势的方向与电流变化的方向相反。
二、结构电感一般由绝缘线圈和磁芯构成。
绝缘线圈通常由绝缘材料包裹的导线绕成，导线的材料可以是铜、铝等。
磁芯是为了增强磁场而放置在线圈内部或外部的材料，常见的磁芯材料有铁、铁氧体等。
三、应用1. 滤波器：电感在滤波电路中起到滤波的作用。
当交流电信号通过电感时，电感会阻碍高频信号的通过，使得电路中只有低频信号通过，起到滤波的效果。
2. 电源稳压：电感在稳压电路中起到平滑输出电压的作用。
当输入电压发生波动时，由于电感的自感性质，电感会抵抗电流的变化，从而使输出电压保持稳定。
3. 变压器：电感在变压器中起到传递能量的作用。
变压器中的线圈通过电感耦合，当输入线圈中有交流电流时，会在输出线圈中产生感应电流，实现电能的传递和变压。
4. 电磁感应：电感在电磁感应实验中起到重要的作用。
当通过电感的电流发生变化时，会在附近的线圈中产生感应电流，实现能量的传递。
5. 电子滤波器：电感在电子滤波器中起到滤波的作用。
根据不同频率的信号通过电感时的阻抗变化，可以实现对特定频率信号的滤波。
6. 电感储能：电感在储能装置中起到储存能量的作用。
当电感通过直流电流时，会在线圈中储存磁能，当电流断开时，磁能会转化为电能，实现能量的储存和释放。
四、总结电感作为一种重要的电子元件，具有多种应用。
它通过电流在线圈中产生磁场，从而实现对电流和能量的控制和传递。
在滤波、稳压、变压、电磁感应、滤波器和储能等方面都有广泛的应用。
了解电感的工作原理和结构对于电子工程师和电路设计师来说是非常重要的。
电感器的作用及原理【详解】
以下为电感器的作用及原理，一起来看看：功能用途电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。
电感在电路最常见的作用就是与电容一起，组成LC滤波电路。
电容具有“阻直流，通交流”的特性，而电感则有“通直流，阻交流”的功能。
如果把伴有许多干扰信号的直流电通过LC滤波电路，那么，交流干扰信号将被电感变成热能消耗掉;变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
电感器具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。
因此，电感器的主要功能是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
工作原理是什么电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。
电感器的工作原理分成两个部分：给电感器通电后电感器的工作过程，此时电感器由电产生磁场；电感器在交变磁场中的工作过程，此时电感器由磁产生交流电。
关于电感器的工作原理，东莞晶磁电感主要说明下列几点：(1) 给线圈中通入交流电流时，在电感器的四周产生交变磁场，这个磁场称为原磁场。
(2)给电感器通入直流电流时，在电感器四周要产生大小和方向不变的恒定磁场。
电感的用途有哪些电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。
电感在电路最常见的作用就是与电容一起，组成LC滤波电路。
电容具有“阻直流，通交流”的特性，而电感则有“通直流，阻交流”的功能。
如果把伴有许多干扰信号的直流电通过LC滤波电路，那么，交流干扰信号将被电感变成热能消耗掉;变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。
电感工作原理
电感工作原理电感是一种常见的电子元件，广泛应用于各种电路中。
它的工作原理是基于电磁感应现象，通过磁场的变化来产生电压。
一、电感的基本概念和结构电感是由导体线圈组成的元件，通常由绝缘线圈和铁芯组成。
导线通电时，会在周围产生磁场，而当磁场发生变化时，会在导线中产生感应电动势。
电感的单位是亨利（H），常用的子单位有毫亨（mH）和微亨（μH）。
二、电感的工作原理1. 磁场存储能量当电流通过电感线圈时，会在线圈周围形成磁场。
这个磁场会存储能量，类似于电容器中的电荷。
电感的能量存储与电流的大小和线圈的参数有关，可以通过以下公式计算：E = 1/2 * L * I^2其中，E表示储存的能量，L表示电感的电感系数，I表示电流。
2. 电感阻碍电流变化由于电感存储了能量，当电流发生变化时，电感会阻碍电流的变化。
这是因为根据法拉第电磁感应定律，电感中的磁场变化会产生感应电动势，反向于电流变化的方向。
这个感应电动势会产生一个反向的电压，阻碍电流的变化速度。
3. 电感在交流电路中的作用在交流电路中，电感可以起到滤波和储能的作用。
当交流电流通过电感时，电感会阻碍电流的变化，使得电流的变化更加平缓。
这可以用于滤除高频噪声或者平稳交流电流。
此外，电感还可以储存能量，当电流变化方向改变时，电感会释放储存的能量，保持电流的连续性。
三、电感的应用领域1. 电子电路中的电感电感在各种电子电路中广泛应用，如滤波电路、振荡电路、放大电路等。
在滤波电路中，电感可以滤除高频噪声，提供稳定的直流电压。
在振荡电路中，电感和电容可以形成谐振回路，产生稳定的振荡信号。
在放大电路中，电感可以起到耦合和隔离的作用，传递信号或者隔离干扰。
2. 电力系统中的电感电感也广泛应用于电力系统，如变压器和电感器。
变压器是利用电感的原理来改变交流电压的设备，通过互感作用将输入电压转换为输出电压。
电感器则用于测量电流、电压和功率因数等电力参数。
3. 通信系统中的电感在通信系统中，电感也有重要的应用，如射频滤波器和天线。
电感的作用及分类
电感是用绝缘导线（例如漆包线，沙包线等）绕制而成的电磁感应元件。
属于常用元件。
一, 电感的作用：通直流阻交流这是简单的说法，对交流信号进行隔离，滤波或与电容器，电阻器等组成谐振电路•调谐与选频电感的作用：电感线圈与电容器并联可组成LC 调谐电路。
即电路的固有振荡频率f 0与非交流信号的频率f相等，则回路的感抗与容抗也相等，于是电磁能量就在电感、电容之间来回振荡，这就是LC回路的谐振现象。
谐振时由于电路的感抗与容抗等值又反向，因此回路总电流的感抗最小，电流量最大（指f= f 0的交流信号），所以LC谐振电路具有选择频率的作用，能将某一频率f的交流信号选择出来。
磁环电感的作用：磁环与连接电缆构成一个电感器（电缆中的导线在磁环上绕几圈作为电感线圈），它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环，由于通常使用铁氧体材料制成，所以又称铁氧体磁环（简称磁环）。
在图中，上面为一体式磁环，下面为带安装夹的磁环。
磁环在不同的频率下有不同的阻抗特牲。
一般在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。
可见电感的作用如此之大，大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在原来传输的信号上，甚至会改变原来传输的有用信号，严重干扰电子设备的正常工作，因此降低电子设备的电磁干扰（EM）已经是必须考虑的问题。
在磁环作用下，即使正常有用的信号顺利地通过，又能很好地抑制高频于扰信号，而且成本低廉。
电感的作用还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等重要的作用。
二, 电感的分类:同按工作频率分类电感按工作频率可分为高频电感，中频电感和低频电感.空心电感，磁心电感和铜心电感一般为中频或高频电感，而铁心电感多数为低频电感.按电感的作用分类电感按电感的作用可分为振荡电感，校正电感，显像管偏转电感，阻流电感，滤波电感，隔离电感，被偿电感等.振荡电感又分为电视机行振荡线圈，东西枕形校正线圈等.显像管偏转电感分为行偏转线圈和场偏转线圈.阻流电感（也称阻流圈）分为高频阻流圈，低频阻流圈，电子镇流器用阻流圈，电视机行频阻流圈和电视机场频阻流滤波电感分为电源（工频）滤波电感和高频滤波电感按结构分类电感按其结构的不同可分为线绕式电感和非线绕式电感（多层片状，印刷电感等）,还可分为固定式电感和可调式电感.固定式电感又分为空心电子表感器，磁心电感，铁心电感等，根据其结构外形和引脚方式还可分为立式同向引脚电感，卧式轴向引脚电感，大中型电感，小巧玲珑型电感和片状电感等.可调式电感又分为磁心可调电感，铜心可调电感，滑动接点可调电感，串联互感可调电感和多抽头可调电感.电感的符号电感方向性：无方向电感在电路中的基本作用：滤波、振荡、延迟、陷波等，形象说法：“通直流，阻交流”细化解说：在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等。
电感的作用及应用场景
电感的作用及应用场景电感是一种被动电子元件，通过储存和释放能量来实现对电流的控制和调节。
它在电路中起着关键作用，广泛应用于各个领域。
本文将会介绍电感的作用原理，以及在不同场景下的应用。
一、作用原理电感的作用基于电磁感应的原理。
当通电导体环绕着一个磁场时，将会产生电流。
而电流通过导体时，也会产生磁场。
这种相互作用会导致电感储存电能，并且阻碍电流的变化。
根据电感的特性，我们可以将其分为两种类型：线圈电感和铁芯电感。
线圈电感是由导体绕成的线圈构成，通常采用细导线或扁线。
当电流通过线圈时，磁场产生的通量会被嵌套在线圈中，产生自感电势。
这种自感电势会抵抗电流的改变，起到限制和调节电流的作用。
铁芯电感是在线圈中加入铁芯的一种电感。
铁芯具有高磁导率，能够增强磁场强度并提高电感的效果。
因此，铁芯电感常用于需要较高感应效果的场合。
二、应用场景1. 交流电源滤波器交流电源中常常含有脉冲、波动和谐波等干扰，对于一些精密电子设备来说是不可接受的。
电感可以作为滤波器的重要组成部分，通过阻止高频噪声和谐波的传播，滤除电源中的干扰信号，使电路工作稳定可靠。
2. 电子设备电感在许多电子设备中都扮演着重要角色。
例如，手机、电视、计算机等都使用电感作为DC-DC转换器的关键元件。
这些转换器能够将电源输入转换为设备所需的稳定电压。
同时，电感还可以用于调节设备中的电流和防止电子设备中的电磁辐射。
3. 电信系统电感被广泛应用于电信系统中。
例如，电话线中的电感可以起到抑制噪声的作用，保证通信质量。
此外，电感还被应用于通信线路的匹配和阻抗配准。
4. 电力传输电感用于电力传输线路中，可以减少能量损耗和电流波动。
通过将电感放置在输电线路上，可以帮助调节电压和电流，提高传输效率。
此外，电感还用于电力变压器的构建，通过变换电流的大小和频率，实现电力传输和分配。
5. 汽车电子在汽车电子中，电感也扮演着重要角色。
例如，点火线圈中的电感可以提升电压，点燃汽车发动机所需的混合气体。
电感基础知识
电感电感（inductance of an ideal inductor）是闭合回路的一种属性。
当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。
这种电流与线圈的相互作用关系称为电的感抗，也就是电感，单位是“亨利（H）”，以美国科学家约瑟夫·亨利命名。
目录1电感简介1.1 自感1.2 互感2基本结构3电感特性4电感极值5电感作用6常见种类6.1 小型固定电感器6.2 可调电感器6.3 阻流电感器7主要分类7.1 按结构分类7.2 按工作频率分类7.3 按用途分类8主要参数8.1 电感量8.2 允许偏差8.3 品质因数8.4 分布电容8.5 额定电流9计算公式10电感单位11电感的作用1电感简介电感是闭合回路的一种属性，即当通过闭合回路的电流改变时，电感（图1）会出现电动势来抵抗电流的改变。
这种电感称为自感（self-inductance），是闭合回路自己本身的属性。
假设一个闭合回路的电流改变，由于感应作用而产生电动势于另外一个闭合回路，这种电感称为互感（mutual inductance）。
自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。
互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。
2基本结构电感可由电导材料盘绕磁芯制成，典型的如铜线，电感（图2）也可把磁芯去掉或者用铁磁性材料代替。
比空气的磁导率高的芯材料可以把磁场更紧密的约束在电感元件周围，因而增大了电感。
电感有很多种，大多以外层瓷釉线圈（enamel coated wire ）环绕铁素体（ferrite）线轴制成，而有些防护电感把线圈完全置于铁素体内。
