关于正压送风量计算方法

合集下载

数据中心 正压风量计算

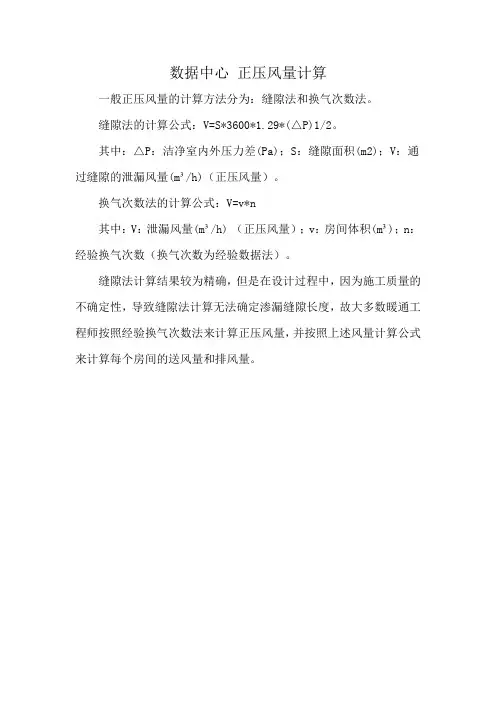

数据中心 正压风量计算

数据中心正压风量计算
一般正压风量的计算方法分为:缝隙法和换气次数法。

缝隙法的计算公式:V=S*3600*1.29*(△P)1/2。

其中:△P:洁净室内外压力差(Pa);S:缝隙面积(m2);V:通过缝隙的泄漏风量(m³/h)(正压风量)。

换气次数法的计算公式:V=v*n
其中:V:泄漏风量(m³/h) (正压风量);v:房间体积(m³);n:经验换气次数(换气次数为经验数据法)。

缝隙法计算结果较为精确,但是在设计过程中,因为施工质量的不确定性,导致缝隙法计算无法确定渗漏缝隙长度,故大多数暖通工程师按照经验换气次数法来计算正压风量,并按照上述风量计算公式来计算每个房间的送风量和排风量。

正压送风量计算方法

正压送风量计算方法

正压送风量计算方法汇报人:2023-12-14•正压送风系统概述•正压送风量计算原理•正压送风量计算方法与步骤目录•正压送风量计算实例分析•正压送风量计算注意事项与建议•正压送风量计算未来发展趋势与展望01正压送风系统概述正压送风系统是一种通过向室内送入一定量的空气,使室内气压高于外部气压的空气调节系统。

正压送风系统主要用于控制室内空气流动,防止室外污染空气进入室内,提高室内空气品质。

正压送风系统的定义与作用正压送风系统的作用正压送风系统定义正压送风系统主要由送风设备、控制系统、通风管道和风口等组成。

正压送风系统的组成通过送风设备将空气送入通风管道,再通过风口将空气送入室内,使室内气压高于外部气压,从而控制室内空气流动。

正压送风系统的工作原理正压送风系统的组成与工作原理03工业生产车间、仓库等场所在这些场所中,正压送风系统可以提供良好的通风效果,保证生产安全和产品质量。

01医院、手术室等高洁净度场所在这些场所中,正压送风系统可以有效地控制室内空气流动,防止室外污染空气进入室内,提高室内空气品质。

02地下设施、隧道等密闭空间在这些空间中,正压送风系统可以提供良好的通风效果,保证人员安全和舒适。

正压送风系统的应用场景02正压送风量计算原理空气动力学原理空气流动的基本方程描述空气流动的基本方程包括质量守恒方程、动量守恒方程和能量守恒方程。

这些方程用于描述空气在管道中的流动规律。

空气流动的阻力空气在管道中流动时,会受到阻力作用。

阻力与流速、管道直径、流体性质等因素有关。

通风公式及计算方法通风公式是用于计算通风系统送风量的公式,根据不同的通风方式和要求,可以选择不同的通风公式。

计算方法根据通风公式,结合具体的设计参数和要求,可以计算出所需的送风量。

普通场景在普通场景下,可以根据通风公式和设计参数计算出所需的送风量。

特殊场景在特殊场景下,如高温、高湿、有异味等环境下,需要更加精确地计算送风量,以确保空气质量和使用安全。

正压送风计算书

正压送风计算书

正压送风计算
一、防烟楼梯间机械加压送风计算
1、依据
1.1、《高层民用建筑设计防火规范》GB50045-95(2001年版);
1.2、建筑设计平、剖面图。

2、计算内容
防烟楼梯间机械加压送风量。

3、计算条件
3.1、防烟楼梯间门扇情况:
2.1m ×1.2m 疏散门1扇;
3.2、建筑层数2层,取n=2;
3.3、正压值:ΔP = 50Pa ;
3.4、门缝宽度:疏散门0.003m ;
3.5、门洞断面风速:取V=0.8m/s 。

4、计算过程
4.1、按保持疏散通道需要有一定正压值公式: ()h m s m l m A P A l n /521/1447.02
5.1500198.0827.00198.0003.022.121.225.1827.033212
1
==⨯⨯⨯==⨯⨯+⨯=⨯∆⨯⨯=
若发生火灾时需要开启全部一个风口,需要的加压送风量为:
l = 1*521 = 521CMH
4.2、按流速法公式计算:
假定火灾时有两扇门同时开启,门洞面积为:252.22.11.2m f =⨯=
h m s m a b
n v f L /72.15966/4352.411.0128.052.2133==+⨯⨯⨯=+⨯
⨯⨯= 以上两种方法计算出的风量,其中最大值不满足《高规》第8.3.2规定,故按《高规》中表8.3.2-1中取25000m 3/h 作为加压送风量。

选择一台低噪音柜式离心风机,规格为:G= 25000m3/h ,H=524Pa ,N=11Kw ,n=710rpm 。

洁净室新风量计算

洁净室新风量计算

洁净室送风量的计算时间:2011-04-20 16:42作者:洁净工程点击:次洁净室送风量计算主要是指在已知洁净级别或允许菌浓等条件下计算风量,其步骤是:一、正压洁净室送风量QⅠ计算1.乱流洁净室送风量计算Q1-1乱流洁净室——1000级、10000级、100000级、300000级的洁净室,送风量是以换气次数为准来计算的:QⅠ-1=KV式中:K——换气次数;V——洁净室净体积;N——非单向流洁净室稳定含尘浓度;G——洁净室内单位体积发尘量;式中:ΣQⅠ为各洁净室送风量之和。

三、系统新风量QⅢ计算1.满足卫生要求洁净室所需的新风量Q1(1)对于室内无明显有害气体发生的一般情况,按《洁净厂房设计规范》每人每小时新风量不得小于40m3计算:Q1-1=人数×40 m3/h。

(2)对于室内有多种有害气体发生的情况:Q1-2= Qa+Qb+…+QnQa= La/Ta Qb= Lb/Tb … Qn= Ln/Tn式中:Q a…Qn——稀释各种有害气体必需的通风量;La…Ln——各有害气体的发生量;Ta…Tn——各有害气体允许最高浓度有害气体允许最高浓度(mg/ m3)名称允许浓度名称允许浓度名称允许浓度一氧化碳30 二甲苯100 三氯乙烯30丙酮400 甲醇50 四氯化碳25苯40 乙醇1500 盐酸15环乙酮50 环乙醇50 汽油350甲苯100 二氧化硫15 乙醚500氢氧化物 5 硝酸 5(责任编辑:admin)比较Q1-1和Q1-2,取最大者为卫生所需新风量2.保持室内正压所需新风量Q2(1)局部排风量= Q2-1;(2)通过余压阀的风量= Q2-2,可从余压阀的说明书中查得;(3)由缝隙的漏出风量= Q2-3式中:F1——缝隙面积;E1——流量系数通常取0.3~0.5v1——漏出风速ΔP——室内外压差ρ——空气重力密度常取1.2kg/ m3。

以上缝隙法公式计算繁琐,还可以采用另一种换气次数法进行计算,换气次数根据经验值估算,即当洁净室的压差值为5Pa时,压差风量相应的换气次数为1~2h-1,当洁净室的压差值为10Pa时,压差风量相应的换气次数为2~4h-1。

正压送风量的计算分析

正压送风量的计算分析
(1)、任意一层着火时,当系统门(楼梯间开向前室、前室开向走廊的门)全闭时,正压送风系统应保证走廊→前室或合用前室→楼梯间的压力呈递增分布,防烟楼梯间压力值为40Pa至50Pa,前室或合用前室的压力值为25Pa至30Pa.
(2)、同时打开任一模拟着火层及其上下一层的防火门,其它层的防火门均关闭,模拟火灾层各门洞处的风速应大于等于0.7m/s.
6.2.3 避难走道的前室、防烟楼梯间及其前室或合用前室的机械加压送风系统宜分别独立设置。当需要共用系统时,应在支风管上设置压差自动调节装置。
6.2.4 避难走道的前室、防烟楼梯间及其前室或合用前室的排风应设置余压阀,并应按本规范第6.2.1条的规定值整定。
6.2.5 机械加压送风机可采用普通离心式、轴流式或斜流式风机。风机的全压值除应计算最不利环管路的压头损失外,其余压值应符合本规范第6.2.1条的规定。
(3)、前室或合用前室采用常开风口。我们认为当前室采用带启闭信号的常闭防火门
时,可设常开式加压送风口。鉴于目前国内的产品质量及管理制度不尽完善。因此设计时优先考虑常闭式加压送风口。
3、计算基本公式的选取及参数的确定
1、前言
高层建筑的楼梯间、电梯井、管道井等竖向管井,如没有考虑防排烟措施,由于烟囱效应,在发生火灾时,将成为火势迅速蔓延的主要途径。高层建筑每一个水平防火分区根据人员的疏散流程,是从第一安全地带(走廊),到第二安全地带(楼梯间前室),到第三安全地带(疏散楼梯),再到室外的过程。所以,防烟楼梯间及其前室、消防电梯前室和合用前室,应设独立的防排烟设施。防排烟方式可分为自然排烟、机械排烟和机械加压送风方式。对此,《高层民用建筑设计防火规范》做出了明确的规定。但是,对于高层建筑防烟楼梯间及其前室、合用前室和消防电梯前室的机械加压送风量的计算方法,并没有做出明确规定,各个设计院、甚至每个人对规范的理解有所不同,在计算中也可能采用了不同的设计方法,笔者也曾对同样的工程采用不同的方法进行计算。资料表明,对防烟楼梯间及其前室、消防电梯前室和合用前室的正压送风量的计算方法统计起来约有二十多种,至今尚无统一。其原因主要是影响正压送风量的因素较复杂,而且各种计算公式的出发点不同,选用不同的计算公式,其结果差别较大。本文将对高层建筑防烟楼梯间及其前室、合用前室和消防电梯前室的机械加压送风量的计算方法进行分析。

正压送风量计算方法

正压送风量计算方法

01
02
03
引入数值模拟技术
通过建立数学模型和数值 算法,模拟通风系统的气 流运动和压力分布,提高 计算精度和效率。
考虑多因素影响
将环境因素、建筑结构、 设备性能等多因素纳入计 算中,以更全面地反映实 际情况。
智能化算法
利用人工智能和机器学习 技术,构建智能化的计算 模型,自动调整和优化计 算参数。
数据驱动决策
利用大数据和云计算技术,实现 通风系统数据的实时采集、分析 和决策支持。
标准化与规范化
制定和完善正压送风量计算方法 的标准化和规范化体系,促进技 术的推广和应用。
THANKS
谢谢您的观看
04
正压送风量计算的注意事项
系统阻力对送风量的影响
计算系统阻力时,需要考虑通风气流在风管内的摩擦 阻力,以及通风气流通过各种局部阻力元件(如弯头 、阀门、消声器等)时的阻力。这些阻力元件会对通 风气流产生阻力,从而影响送风量的大小。
系统阻力是指通风气流在系统中流动时所受到的阻力 ,包括风管摩擦阻力、局部阻力和设备阻力等。系统 阻力的大小直接影响到送风量的大小,因此在进行正 压送风量计算时,必须充分考虑系统阻力对送风量的 影响。
在实际应用中,需要根据室内环境和通风设备的实际情况,对送风温度和湿度进行实时监测 和控制,以确保室内环境的舒适度和空气质量。
安全系数的选择与考虑
01
安全系数是指在正压送风量计算中考虑到的一些不确定因素和安全余量。由于 通风气流在系统中的流动状态和影响因素比较复杂,因此在进行正压送风量计 算时,需要留有一定的安全余量。
了解各参数的含义和取值范围,有助于正确使用公式进行计算,并确保计算结果 的准确性。
公式的应用与限制
正压送风量计算公式适用于计算送风管道内的 空气流量,适用于不同类型和规格的送风系统 设计。

前室正压送风量计算方法

前室正压送风量计算方法

前室正压送风量计算方法
宝子们,今天咱们来唠唠前室正压送风量的计算方法哈。

咱先得知道啥是前室正压送风呢?简单来说呀,就是要让前室保持一定的正压,防止火灾时候烟啊啥的跑到前室来,保证人员疏散通道的安全。

那这个风量咋计算呢?有一种方法是按照门洞的风速法。

想象一下啊,风从正压的前室往门洞那吹,要把烟挡住呢。

这个时候呢,我们要考虑门洞的尺寸,比如说门洞的面积大小。

一般呢,根据规范,会规定一个门洞的风速要求,就好像给风定了个跑步速度标准一样。

我们用这个要求的风速乘以门洞的面积,再考虑一些系数,像漏风系数之类的。

这漏风系数就好比是风在跑的过程中偷偷溜走一点的情况,得把这个也算进去。

这样算出来的风量就是一部分正压送风量啦。

还有一种呢是按照压差法。

这就好比是前室和其他地方有个压力差,这个压力差要合适才行。

就像两个人在拔河,两边的力量差得刚刚好。

我们要根据前室的体积,还有规定的压力差值来计算。

这个计算稍微复杂一点呢,要用到一些物理公式。

不过别怕哈,就像做数学题一样,把数值往里一代,就能算出个大概啦。

不过宝子们要注意哦,在实际计算的时候,这两种方法算出来的风量我们得取大值呢。

为啥呢?就好比是我们要给前室的安全做双重保险,哪个风量要求高就用哪个,这样才能更保险地挡住烟,给大家留出安全的疏散通道呀。

而且不同类型的建筑,比如住宅和公共建筑,可能在一些参数的取值上也会有一点点区别哦。

咱在计算的时候,一定要仔细看看相关的规范要求,可不能瞎算呢。

就像做菜要按照菜谱来,这样才能做出美味又安全的“前室安全大餐”,保证大家在建筑里的安全呀。

关于正压送风量计算方法

关于正压送风量计算方法

关于正压送风量计算方法正压送风量计算方法是用于空气调节与通风设计中的重要计算方法之一、正压送风量是指空调系统在一定时间内向室内输送空气的数量,它是保证室内空气质量和舒适性的重要指标。

正压送风量的计算方法主要包括两种:换气法和热平衡法。

下面将详细介绍这两种方法的具体步骤以及需要考虑的因素。

1.换气法换气法是一种通过室内外湿度差异来计算正压送风量的方法。

它基于室内外空气湿度差异对室内外空气热容量差异的影响。

该方法适用于一些无其他热负荷的房间,如办公室、洗手间等。

换气法的计算步骤:1.1确定室内外湿度差异,室内湿度一般根据室内空气质量标准来确定,室外湿度可以通过历史气象数据来获取。

1.2确定室内外空气温度差异,这可以通过室内外温度测量仪器获得。

1.3根据室内外湿度差异、空气温度差异和室内外空气热容量差异的关系,计算出正压送风量。

需要考虑的因素:1.4室内空气质量标准,包括CO2浓度和PM2.5浓度等。

1.5室内外空气温度、湿度,以及相对湿度的影响。

1.6室内外空气的热容量差异。

2.热平衡法热平衡法是一种通过室内外热平衡来计算正压送风量的方法。

它基于室内外热平衡时的热量交换关系,通过计算室内外热平衡点的送风量来确定正压送风量。

热平衡法的计算步骤:2.1确定室内外空气温度差异,室内温度可以通过室内温度测量仪器获得,室外温度可以通过历史气象数据来获取。

2.2确定室内外热平衡点的室内温度和湿度,这可以通过热平衡计算公式获得。

2.3根据室内外热平衡点的室内温度和湿度,来计算正压送风量。

需要考虑的因素:2.4室内外空气温度的差异。

2.5室内外热平衡点的室内温度和湿度。

2.6室内外热量交换的影响。

无论是换气法还是热平衡法,都需要考虑以下因素:3.室内外空气质量标准,包括CO2浓度和PM2.5浓度等。

4.室内外温度、湿度以及相对湿度的影响。

5.室内外空气的热容量差异。

6.根据具体需求选择适当的送风设备,如风机、送风管道等。

洁净室送风量的计算方法

洁净室送风量的计算方法

洁净室送风量计算主要是指在已知洁净级别或允许菌浓等条件下计算风量,其步骤是:一、正压洁净室送风量QⅠ计算1.乱流洁净室送风量计算Q1-1乱流洁净室——1000级、10000级、100000级、300000级的洁净室,送风量是以换气次数为准来计算的:QⅠ-1=KV式中:K——换气次数;V——洁净室净体积;N——非单向流洁净室稳定含尘浓度;G——洁净室内单位体积发尘量;M——室外空气含尘浓度;S——回风量与送风量之比;ηH——回风通路上过滤器的总效率;ηX——新风通路上过滤器的总效率。

实际工程计算中换气次数K很难用以上公式计算,一般均采用经验换气次数。

在各国的洁净室标准中,相同级别的非单向流洁净室的经验换气次数并不相同。

我国《洁净厂房设计规范》(GB 50073-2001)中明确规定了不同级别的非单向流洁净室洁净送风量计算所需的经验换气次数,见下表:空气洁净度等级GB 50073-2001 ISO/DIS 14644—4 医药洁净厂房设计规范6级(1000级)50~60 25~567级(10000级)15~25 11~25 ≥258级(100000级)10~15 3.5~7 ≥159级(1000000级)10~15 3.5~7 ≥12注:①换气次数适用于层高小于4.0m的洁净室。

②室内人数少、热源小时,宜采用下限值。

③大于100000级的洁净室换气次数不小于12次。

二、系统送风量QⅡ计算系统送风量应在洁净室送风量基础上再加上系统漏风量。

对于严格按《洁净室施工及验收规范》制作安装的风道系统和空调设备,建议其漏风率取下表数值:洁净度级别漏风率(%)系统空调设备总计εΣ低于1000级1000级到低于100级等于或高于100级 4式中:ΣQⅠ为各洁净室送风量之和。

三、系统新风量QⅢ计算1.满足卫生要求洁净室所需的新风量Q1(1)对于室内无明显有害气体发生的一般情况,按《洁净厂房设计规范》每人每小时新风量不得小于40m3计算:Q1-1=人数×40 m3/h。

洁净室送风量的计算方法

洁净室送风量的计算方法

洁净室送风量计算主要是指在已知洁净级别或允许菌浓等条件下计算风量,其步骤是:一、正压洁净室送风量QⅠ计算1.乱流洁净室送风量计算Q1-1乱流洁净室——1000级、10000级、100000级、300000级的洁净室,送风量是以换气次数为准来计算的:QⅠ-1=KV式中:K——换气次数;V——洁净室净体积;N——非单向流洁净室稳定含尘浓度;G——洁净室内单位体积发尘量;M——室外空气含尘浓度;S——回风量与送风量之比;ηH——回风通路上过滤器的总效率;ηX——新风通路上过滤器的总效率。

实际工程计算中换气次数K很难用以上公式计算,一般均采用经验换气次数。

在各国的洁净室标准中,相同级别的非单向流洁净室的经验换气次数并不相同。

我国《洁净厂房设计规范》(GB 50073-2001)中明确规定了不同级别的非单向流洁净室洁净送风量计算所需的经验换气次数,见下表:空气洁净度等级GB 50073-2001 ISO/DIS 14644—4 医药洁净厂房设计规范6级(1000级)50~60 25~567级(10000级)15~25 11~25 ≥258级(100000级)10~15 3.5~7 ≥159级(1000000级)10~15 3.5~7 ≥12注:①换气次数适用于层高小于4.0m的洁净室。

②室内人数少、热源小时,宜采用下限值。

③大于100000级的洁净室换气次数不小于12次。

二、系统送风量QⅡ计算系统送风量应在洁净室送风量基础上再加上系统漏风量。

对于严格按《洁净室施工及验收规范》制作安装的风道系统和空调设备,建议其漏风率取下表数值:洁净度级别漏风率(%)系统空调设备总计εΣ低于1000级1000级到低于100级等于或高于100级 4式中:ΣQⅠ为各洁净室送风量之和。

三、系统新风量QⅢ计算1.满足卫生要求洁净室所需的新风量Q1(1)对于室内无明显有害气体发生的一般情况,按《洁净厂房设计规范》每人每小时新风量不得小于40m3计算:Q1-1=人数×40 m3/h。

空调正压风量计算公式

空调正压风量计算公式

空调正压风量计算公式在空调系统中,正压风量是指空调系统在工作状态下所产生的正压空气流量,它是衡量空调系统性能的重要指标之一。

正压风量的计算对于空调系统的设计、安装和运行都具有重要的意义。

本文将介绍空调正压风量的计算公式及其相关知识。

一、空调正压风量的定义。

正压风量是指空调系统在工作状态下所产生的正压空气流量,通常以立方米/小时(m³/h)或立方英尺/分钟(CFM)为单位。

正压风量的大小直接影响着空调系统的通风效果和舒适性,因此在空调系统的设计和安装中需要准确计算正压风量。

二、空调正压风量的计算公式。

1. 空调正压风量的计算公式一般为:正压风量 = 空气速度×截面积。

其中,空气速度通常以米/秒(m/s)为单位,截面积通常以平方米(m²)为单位。

空气速度可以通过测量或计算得出,而截面积则是空调系统出风口的有效面积。

2. 空调正压风量的计算公式还可以根据空调系统的具体情况进行调整,例如考虑到空气的密度、温度、湿度等因素。

三、空调正压风量的影响因素。

1. 空调系统的设计参数,包括空调系统的风机类型、风机转速、风道设计等参数都会影响正压风量的大小。

2. 空调系统的工作状态,空调系统在不同的工作状态下,正压风量也会有所不同,例如在制冷模式和制热模式下,正压风量可能会有所差异。

3. 空调系统的运行环境,包括室内外温度、湿度、空气质量等因素都会对正压风量产生影响。

四、空调正压风量的计算方法。

1. 实测法,通过在空调系统出风口处进行实际测量,测量出空气速度和截面积,然后通过计算公式计算出正压风量。

2. 计算法,根据空调系统的设计参数和工作状态,通过计算公式直接计算出正压风量。

3. 模拟法,利用空气动力学模拟软件对空调系统进行模拟计算,得出正压风量的大小。

五、空调正压风量的应用。

1. 空调系统的设计,在空调系统的设计阶段,需要根据建筑物的大小、用途、人员密度等因素计算出合适的正压风量,从而保证空调系统的通风效果和舒适性。

洁净室送风量计算

洁净室送风量计算

洁净室送风量计算洁净室送风量计算主要是指在已知洁净级别或允许菌浓等条件下计算风量,其步骤是:一、正压洁净室送风量QⅠ计算1.乱流洁净室送风量计算Q1-1乱流洁净室——1000级、10000级、100000级、300000级的洁净室,送风量是以换气次数为准来计算的:QⅠ-1=KV式中:K——换气次数;V——洁净室净体积;N——非单向流洁净室稳定含尘浓度;G——洁净室内单位体积发尘量;M——室外空气含尘浓度;S——回风量与送风量之比;ηH——回风通路上过滤器的总效率;ηX——新风通路上过滤器的总效率。

实际工程计算中换气次数K很难用以上公式计算,一般均采用经验换气次数。

在各国的洁净室标准中,相同级别的非单向流洁净室的经验换气次数并不相同。

我国《洁净厂房设计规范》(GB 50073-2001)中明确规定了不同级别的非单向流洁净室洁净送风量计算所需的经验换气次数,见下表:空气洁净度等级 GB 50073-2001 ISO/DIS 14644—4 医药洁净厂房设计规范 6级(1000级) 50~60 25~56 7级(10000级) 15~25 11~25 ≥25 8级(100000级) 10~15 3.5~7 ≥15 9级(1000000级)10~153.5~7≥12注:① 换气次数适用于层高小于4.0m 的洁净室。

② 室内人数少、热源小时,宜采用下限值。

③ 大于100000级的洁净室换气次数不小于12次。

二、系统送风量QⅡ计算系统送风量应在洁净室送风量基础上再加上系统漏风量。

对于严格按《洁净室施工及验收规范》制作安装的风道系统和空调设备,建议其漏风率取下表数值:漏风率(%)洁净度级别 系统 空调设备总计εΣ低于1000级 1000级到低于100级 等于或高于100级4 2 12 1 14 2 2式中:ΣQⅠ为各洁净室送风量之和。

三、系统新风量QⅢ计算1.满足卫生要求洁净室所需的新风量Q1(1)对于室内无明显有害气体发生的一般情况,按《洁净厂房设计规范》每人每小时新风量不得小于 40m3计算:Q1-1=人数×40 m3/h。

洁净室风量计算方法

洁净室风量计算方法

洁净室风量计算方法洁净室送风量计算主要是指在已知洁净级别或允许菌浓等条件下计算风量,其步骤是:一、正压洁净室送风量QⅠ计算1.乱流洁净室送风量计算Q1-1乱流洁净室——1000级、10000级、100000级、300000级的洁净室,送风量是以换气次数为准来计算的:QⅠ-1=KV式中:K——换气次数;V——洁净室净体积;N——非单向流洁净室稳定含尘浓度;G——洁净室内单位体积发尘量;M——室外空气含尘浓度;S——回风量与送风量之比;ηH——回风通路上过滤器的总效率;ηX——新风通路上过滤器的总效率。

实际工程计算中换气次数K很难用以上公式计算,一般均采用经验换气次数。

在各国的洁净室标准中,相同级别的非单向流洁净室的经验换气次数并不相同。

我国《洁净厂房设计规范》(GB 50073-2001)中明确规定了不同级别的非单向流洁净室洁净送风量计算所需的经验换气次数,见下表:注:①换气次数适用于层高小于4.0m的洁净室。

②室内人数少、热源小时,宜采用下限值。

③大于100000级的洁净室换气次数不小于12次。

二、系统送风量QⅡ计算系统送风量应在洁净室送风量基础上再加上系统漏风量。

对于严格按《洁净室施工及验收规范》制作安装的风道系统和空调设备,建议其漏风率取下表数值:式中:ΣQ Ⅰ为各洁净室送风量之和。

三、系统新风量Q Ⅲ计算1.满足卫生要求洁净室所需的新风量Q1(1)对于室内无明显有害气体发生的一般情况,按《洁净厂房设计规范》每人每小时新风量不得小于 40m3计算:Q1-1=人数×40 m3/h 。

(2)对于室内有多种有害气体发生的情况: Q1-2= Qa +Qb +…+QnQa= La/Ta Qb= Lb/Tb … Qn= Ln/Tn式中:Qa…Qn——稀释各种有害气体必需的通风量; La…Ln——各有害气体的发生量; Ta…Tn——各有害气体允许最高浓度 有害气体允许最高浓度(mg/ m3)比较Q1-1和Q1-2,取最大者为卫生所需新风量2.保持室内正压所需新风量Q2 (1)局部排风量= Q2-1;(2)通过余压阀的风量= Q2-2,可从余压阀的说明书中查得; (3)由缝隙的漏出风量= Q2-3式中:F1——缝隙面积; E1——流量系数通常取0.3~0.5 v1——漏出风速 ΔP——室内外压差ρ——空气重力密度常取1.2kg/ m3。

洁净室送风量的计算

洁净室送风量的计算

洁净室送风量的计算洁净室送风量计算洁净室送风量计算主要是指在已知洁净级别或允许菌浓等条件下计算风量,其步骤是:一、正压洁净室送风量QⅠ计算1.乱流洁净室送风量计算Q1-1乱流洁净室——1000级、10000级、100000级、300000级的洁净室,送风量是以换气次数为准来计算的:QⅠ-1=KV式中:K——换气次数;V——洁净室净体积;N——非单向流洁净室稳定含尘浓度;G——洁净室内单位体积发尘量;M——室外空气含尘浓度;S——回风量与送风量之比;ηH——回风通路上过滤器的总效率;ηX——新风通路上过滤器的总效率。

实际工程计算中换气次数K很难用以上公式计算,一般均采用经验换气次数。

在各国的洁净室标准中,相同级别的非单向流洁净室的经验换气次数并不相同。

我国《洁净厂房设计规范》(GB 50073-2001)中明确规定了不同级别的非单向流洁净室洁净送风量计算所需的经验换气次数,见下表:注:①换气次数适用于层高小于4.0m的洁净室。

②室内人数少、热源小时,宜采用下限值。

③大于100000级的洁净室换气次数不小于12次。

二、系统送风量QⅡ计算系统送风量应在洁净室送风量基础上再加上系统漏风量。

对于严格按《洁净室施工及验收规范》制作安装的风道系统和空调设备,建议其漏风率取下表数值:洁净度级别漏风率(%)系统空调设备总计εΣ低于1000级1000级到低于100级等于或高于100级421211422空气洁净度等级GB 50073-2001 ISO/DIS 14644—4 医药洁净厂房设计规范6级(1000级)50~60 25~567级(10000级)15~25 11~25 ≥258级(100000级)10~15 3.5~7 ≥159级(1000000级)10~15 3.5~7 ≥12式中:ΣQⅠ为各洁净室送风量之和。

三、系统新风量QⅢ计算1.满足卫生要求洁净室所需的新风量Q1(1)对于室内无明显有害气体发生的一般情况,按《洁净厂房设计规范》每人每小时新风量不得小于40m3计算:Q1-1=人数×40 m3/h。

关于正压送风量计算方法

关于正压送风量计算方法

关于正压送风量计算方法1、问题提出1.1《高规》[1]第8.3.2条“高层建筑的防烟楼梯间及前室、合用前室和消防电梯前室的机械加压送风量应由计算确定,或按表8.3.2-1至表8.3.2-4的规定确定。

当计算和本表不一致时,应按两者中较大值确定。

”该条条文说明明确指出“采用机械加压送风时,由于建筑有各种不同条件,如开门数量、风速不同,满足机械加压送风条件亦不同,宜首先进行计算,但计算的加压送风量不能小于本规范表8.3.2-1~8.3.2-4的要求。

”因是“宜”首先进行计算,现在大部分设计人员为避免繁杂的计算,在机械加压送风(以下简称正压送风)设计时不是首先进行计算,而是直接套用《高规》表8.3.2-1至表8.3.2-4的规定值,结果使许多工程的正压送风量偏小。

1.2选用不同送风量计算公式所引起的误差1.2.1《高规》在门缝漏风量计算时选用压差法计算公式:L=0.827×A×ΔP1/2×1.25=1.03375×A×ΔP1/2(1)式中L—正压漏风量,m3/s;0.827—漏风系数;A—总有效漏风面积,m2;ΔP—压力差,Pa;1.25—不严密处附加系数。

《高规》在通过门洞风量计算时选用流速法计算公式:Q=F×W×m(2)式中Q—正压风量,m3/s;W—门洞断面风速,m/s;F—每档开启门的几何断面积,m2;m—同时开启门的数量。

1.2.2文献[2]在门缝漏风量计算时选用计算公式:L'=α'×A×(2×ΔP/ρ)1/2=0.6×A×(2×ΔP/1.2)1/2=0.7746×A×ΔP1/2(3)式中L'—文献[2]的正压漏风量;α'—流量系数,一般取α'=0.6~0.7;ρ—气体密度,1.2kg/m3;其它符号同前。

【厂务知识50问】第12问:无尘车间送风计算方法?

【厂务知识50问】第12问:无尘车间送风计算方法?

式中:K——换气次数;比较Q1-1和Q1-2,取最大者为卫生所需新风量。

2.保持室内正压所需新风量Q2(1)局部排风量= Q2-1;(2)通过余压阀的风量= Q2-2,可从余压阀的说明书中查得;(3)由缝隙的漏出风量= Q2-3式中:F1——缝隙面积;E1——流量系数通常取0.3~0.5v1——漏出风速ΔP——室内外压差ρ——空气重力密度常取1.2kg/ m3。

以上缝隙法公式计算繁琐,还可以采用另一种换气次数法进行计算,换气次数根据经验值估算,即当无尘室的压差值为5Pa时,压差风量相应的换气次数为1~2h-1,当无尘室的压差值为10Pa时,压差风量相应的换气次数为2~4h-1。

因为无尘室压差风量的大小是根据无尘室维护结构的气密性及维持的压差有关,所以在选取换气次数时,对于气密性差的房间可以取上限,对于气密性好的房间可以取下限。

综上所述保持室内正压新风量:Q2= Q2-1+Q2-2+Q2-3对正压室要求特别严时,还应在Q2加上开关门和传递窗的漏风量。

3.满足一定比例的新风量Q3当不能确切知道人员数或漏泄情况时,或者在初步方案时作为估计用,可采用新风应占总风量一定比例的方法来确定新风量。

按《洁净厂房设计规范》规定,对于乱流洁净室,新风量不应小于总风量的10%~30%,对于单向流无尘室,新风量应不于总送风量的2%~4%。

原则是:无尘室度越低新风比越大。

当然,对于全部用循环风的场合,或者工艺需要或允许时,新风比可不按以上比例取。

4.补充送风系统漏泄所需的新风量Q4Q4=系统送风量×εΣ=QⅡ×εΣ5.系统新风量QⅢ比较ΣQ1、ΣQ2和ΣQ3,取其最大值,“Σ”为各室该风量之和。

然后加上系统漏风量Q4,即为系统的最后所需新风量。

QⅢ=(ΣQ1、ΣQ2、ΣQ3)max+Q4四、系统的回风(循环风)量QⅣ的计算系统的循环风量应为系统总送风量减去新风量。

关于正压送风量计算方法

关于正压送风量计算方法

关于正压送风量计算方法1、问题提出1.1《高规》[1]第8.3.2条“高层建筑的防烟楼梯间及前室、合用前室和消防电梯前室的机械加压送风量应由计算确定,或按表8.3.2-1至表8.3.2-4的规定确定。

当计算和本表不一致时,应按两者中较大值确定。

”该条条文说明明确指出“采用机械加压送风时,由于建筑有各种不同条件,如开门数量、风速不同,满足机械加压送风条件亦不同,宜首先进行计算,但计算的加压送风量不能小于本规范表8.3.2-1~8.3.2-4的要求。

”因是“宜”首先进行计算,现在大部分设计人员为避免繁杂的计算,在机械加压送风(以下简称正压送风)设计时不是首先进行计算,而是直接套用《高规》表8.3.2-1至表8.3.2-4的规定值,结果使许多工程的正压送风量偏小。

1.2选用不同送风量计算公式所引起的误差1.2.1《高规》在门缝漏风量计算时选用压差法计算公式:L=0.827×A×ΔP1/2×1.25=1.03375×A×ΔP1/2(1)式中L—正压漏风量,m3/s;0.827—漏风系数;A—总有效漏风面积,m2;ΔP—压力差,Pa;1.25—不严密处附加系数。

《高规》在通过门洞风量计算时选用流速法计算公式:Q=F×W×m(2)式中Q—正压风量,m3/s;W—门洞断面风速,m/s;F—每档开启门的几何断面积,m2;m—同时开启门的数量。

1.2.2文献[2]在门缝漏风量计算时选用计算公式:L'=α'×A×(2×ΔP/ρ)1/2=0.6×A×(2×ΔP/1.2)1/2=0.7746×A×ΔP1/2(3)式中L'—文献[2]的正压漏风量;α'—流量系数,一般取α'=0.6~0.7;ρ—气体密度,1.2kg/m3;其它符号同前。

计算洁净室正压送风量方法

计算洁净室正压送风量方法

快速计算洁净室正压送风量方法你想成为一个有效率的洁净室工程师吗?现在为你介绍一种快速的计算洁净室风量的方法,如果有什么不明白可以联系我们的洁净室专家,联系电话400-7797-988。

那么对于那些从事洁净室建造的工程师们而言,是否有更为快速和简单的计算方法?在过去的30年里,洁净室技术经历了快速的发展,在汽车工业,微系统技术,生物技术,表面技术,制药医疗,半导体工业等许多工业分支中,都已开发出了适合自己的洁净室技术。

无论何种洁净室技术,都有些基本的原则和要求是大家所必须都要遵循的,比如说正压控制。

所有的洁净室,可以有很多不同的标准和要求,但是如果没有正压,那么一切室内环境标准和要求都没有存在的基础。

洁净室建造项目中,基本上工程师们都在靠经验估算,并没有比较准确而且又简单的洁净室正压风量计算方法。

简单快速的正压送风量计算法一个密闭良好的洁净室,在使用过程中,主要的漏风途径有以下四种:门、窗缝隙的漏风;开门时的漏风;风淋室、传递窗的漏风;室内工艺排风。

1、缝隙漏风量计算计算方法一:v=1.29(△P)1/2△V=S*v△P:洁净室内外压力差(Pa)v:从缝隙处流过的风速(m/s)S:缝隙面积(m2)V:通过缝隙的泄漏风量(m3/h)例:假设条件:房间正压20pa,门缝长度3.6m,窗缝长度 40m,假设缝隙宽度0.01m门缝隙面积S1=0.01*3.6=0.072m2,窗缝隙面积S2=0.002*40=0.08m2泄漏风量V=s*v=(S1+S2)*3600*1.29*(△P)1/2=(0.072+0.08)*3600*1.29*(20)1/2=3157m3/hr计算方法二:压差法计算方式:L=0.827×A×(ΔP)1/2×1.25=1.03375×A×(ΔP)1/2式中 L—正压漏风量(m3/s);0.827—漏风系数;A—总有效漏风面积(m2);ΔP—压力差(Pa);1.25—不严密处附加系数2、开门的泄漏风量假设条件:房间正压ΔP=20Pa,门面积S3=0.9*2.00=1.8m2,风速v=1.29(△P)1/2=5.77m/s, 开启次数n=1次/hr,开启时间t=5s泄漏风量Q=S3*v*t*n=1.8*5.77*5*1*=51.93 m3/h每小时开一次门,开5秒,泄漏空气量51.93 m3/h3、风淋室与传递窗的空气泄漏量假设条件:风淋室体积15m3,密闭无缝隙开闭顺序为(1)开→ (1)关→ (2)开→ (2)关,如图1风淋室开闭顺序图图1 风淋室开闭顺序图。

正压风量计算

正压风量计算

正压风量计算洁净室维持不同的正压值所需的正压风量,宜按下式计算:Q=q1·Σ(q·L)式中:Q--维持洁净室正压值所需的正压风量(米3/时);a--根据围扩结构气密性确定的安全系数,可取1.1~1.2;q--当洁净室为某一正压值时,其围护结构单位长度缝隙的渗漏风量(米3/时·米);L--围扩结构的缝隙长度(米)。

关于维持室内正压所需风量之公式《空气调节》教科书69页是以下公式:Lw=3600υ*§lυ=2*ΔH/ζρ(根号2)Lw----渗漏风量 CMHυ----渗漏风速 m/sΔH----要求维持的正压值 Paρ-----空气比容kg/ M3ζ-----局部阻力系数§------缝隙宽度ml-------缝隙长度 m《洁净厂房设计规范GB50073—2001》6.2.4节是以下公式:Q= a*∑(q*l)Q-----维持压差值所需要的风量CMHa------安全系数,一般取1.1~1.2q------维护结构单位长度缝隙的渗漏风量M3/h/ml-------围护结构的缝隙长度 mL=0.827×A×ΔP1/2×1.25=1.03375×A×ΔP1/2 (1)式中 L—正压漏风量,m3/s;0.827—漏风系数;A—总有效漏风面积,m2;ΔP—压力差,Pa;1.25—不严密处附加系数。

《高规》在通过门洞风量计算时选用流速法计算公式:Q=F×W×m (2)压差的实质是:新风量与排风量+压差风量(余风量)之间的建立平衡如:直流系统新风量=排风量+压差风量循环系统新风量+回风量=回风量+排风量+压差风量正压与换气次数没有关系,正压取决于新风量与排风量的差值及房间门窗的密闭程度和门窗开启的频率。

换气次数指的是送风量;而正压风量与排风量之和等于新风量;当然,正压风量要和人员新风量比一下大小,然后取大值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

关于正压送风量计算方法1、问题提出1.1《高规》[1]第8.3.2条“高层建筑的防烟楼梯间及前室、合用前室和消防电梯前室的机械加压送风量应由计算确定,或按表8.3.2-1至表8.3.2-4的规定确定。

当计算和本表不一致时,应按两者中较大值确定。

”该条条文说明明确指出“采用机械加压送风时,由于建筑有各种不同条件,如开门数量、风速不同,满足机械加压送风条件亦不同,宜首先进行计算,但计算的加压送风量不能小于本规范表8.3.2-1~8.3.2-4的要求。

”因是“宜”首先进行计算,现在大部分设计人员为避免繁杂的计算,在机械加压送风(以下简称正压送风)设计时不是首先进行计算,而是直接套用《高规》表8.3.2-1至表8.3.2-4的规定值,结果使许多工程的正压送风量偏小。

1.2选用不同送风量计算公式所引起的误差1.2.1《高规》在门缝漏风量计算时选用压差法计算公式:L=0.827×A×ΔP1/2×1.25=1.03375×A×ΔP1/2(1)式中L—正压漏风量,m3/s;0.827—漏风系数;A—总有效漏风面积,m2;ΔP—压力差,Pa;1.25—不严密处附加系数。

《高规》在通过门洞风量计算时选用流速法计算公式:Q=F×W×m(2)式中Q—正压风量,m3/s;W—门洞断面风速,m/s;F—每档开启门的几何断面积,m2;m—同时开启门的数量。

1.2.2文献[2]在门缝漏风量计算时选用计算公式:L'=α'×A×(2×ΔP/ρ)1/2=0.6×A×(2×ΔP/1.2)1/2=0.7746×A×ΔP1/2(3)式中L'—文献[2]的正压漏风量;α'—流量系数,一般取α'=0.6~0.7;ρ—气体密度,1.2kg/m3;其它符号同前。

文献[2]在通过单个门洞风量计算时选用计算公式:Q'=F'×W式中对双扇门,同时开门的楼层数或并列的门数≥2时F'=0.5×门宽×门高。

因此对文献[2]来讲,大多数状况下:Q'=0.5×F×W×m(4)式中Q'—文献[2]的正压送风量,m3/s;其它符号同前。

以上二项和剩安全系数1.25得文献[2]总正压送风量。

1.2.3文献[3]在正压送风量计算时选用计算公式:Q''=Fj×W式中Q''—文献[3]的正压风量,m3/s;Fj—明显气流通路的总计算流通面积,m2;其它符号同前。

计算结果剩安全系数1.25得文献[3]的总正压送风量。

因此文献[3]的正压送风量Q''是总计算流通面积Fj和风速W的函数,计算时并未涉及到ΔP值。

1.2.4选用不同送风量计算公式所引起的误差从公式(1)、(3)可以得出,当计算门缝漏风量时:L∶L'=1.03375∶0.7746=1∶0.75从公式(2)、(4)、(5)可以得出,当计算通过同一门洞的正压风量时:Q∶Q'∶QQ''=1∶0.5∶1笔者采用文献[2][3]的计算公式对某一防烟楼梯间底层有直接对外开门的25层楼,按防烟楼梯间50Pa、合用前室25Pa 分别正压送风、防火门为2m×1.6m(其门缝宽3mm)、电梯门为2m×1.8m(其门缝6mm)、同时开门的层数m=3、一部电梯、电梯井顶部有一0.1m2的排气孔、火灾时3层合用前室的送风口开启,依据文献[2][3]的计算公式分别计算其正压送风量,结果列在表一中。

可以看出:《高规》因没有考虑防烟楼梯间底层有直接对外开的门,防烟楼梯间和合用前室的正压送风量值偏小;当计算条件相近的情况下,按文献[2]计算的防烟楼梯间正压送风量比按文献[3]计算的结果约小40%,合用前室送风量约小30%.还应该指出:文献[2]正压送风量的上下限是由于通过门洞最低风速取值为0.7~1.2m/s不同所致;文献[3]的正压送风量是防烟楼梯间和合用前室分别正压送风,当防烟楼梯间至前室的门(简称一道门)关闭、通过开启的前室至走道的门(简称二道门)的最低风速为0.5m/s,当一、二道门均开启、通过任一道门的最低风速为0.7m/s时计算所得结果;而《高规》正压送风量的上下限是按层数、风道材料、防火门漏风量等因素确定的。

而且文献[2]正压送风量的上限,采用了1.2m/s最低风速,这在实际的工程计算中很少用到。

因此正确地选用正压送风量计算公式是非常必要的。

2、正压送风量计算的基础理论文献[2][3]为高层民用建筑正压送风量计算计算机编程进行了很好的探讨和研究,借助计算机使大量繁杂的正压送风量计算变的简单。

本文在正压送风量计算时引入最小余压[4]慨念,即当一道门或二道门开启时,为保证通过门洞最小风速,门前仍保持最小余压Pmin.这样计算的结果更接近工程实际情况。

2.1几个主要计算公式a)通过门缝漏风量的计算公式同(1);b)通过开启门的风量计算公式同(2);c)并联气流通路的面积A并(6)式中A并—并联气流通路的总面积,m2;Ai—并联气流支路的面积,m2.d)串联气流通路的面积A串(7)式中A串—串联气流通路的总面积,m2;Aj—串联气流支路的面积,m2.e)并联和串联混合漏风通路的综合流通面积Az当气流通过并联和串联混合漏风通路时,应计算并联和串联空气通路的综合流通面积Az.2.2通过门洞的风速W综合文献[2][3][5]通过门洞的风速W按如下取值:a)对防烟楼梯间及其前室分别正压送风时:当一道门关、二道门开时,通过开门门洞风速为W1=0.5m/s;当一、二道门同时开启时,要求通过任一门洞处的风速为W2=0.7m/s;b)当仅对防烟楼梯间或前室正压送风时,通过开门门洞的风速W3=0.75/s;c)当对消防电梯前室正压送风时,通过开启门洞的风速W4=0.5/s.2.3最小余压Pmin考虑到最小余压是个十分复杂的数值,本文在正压送风量计算时采用与最小风速0.7~1.2m/s相对应的中间值6Pa为最小余压Pmin=6Pa.3、防烟楼梯间及其前室、合用前室分别加压送风的正压送风量计算方法3.1六种常见的防烟楼梯间及其前室、合用前室分别加压送风状况。

各种状况下:当一道门均关、m层二道门开时,合用前室的送风量最大;当m层的一道门和二道门均开时,防烟楼梯间的送风量最大。

本文分别以合用前室、防烟楼梯间的最大送风量为它们的最不利开门条件下的正压送风量(简称最不利正压送风量)。

3.2防烟楼梯间及其前室、合用前室分别加压送风的最不利正压送风量计算方法,如表四。

现以表四序号1中的图一(对应表三序号1的状况)为例,防烟楼梯间底层及其合用前室底层无直接对外开的门,防烟楼梯间及其合用前室的送风口均开启时,分别分析合用前室、防烟楼梯间的最不利正压送风量计算方法。

3.2.1合用前室最不利正压送风量Q合前合用前室最不利正压送风量,发生在一道门均关、m层的二道门开时。

a)通过电梯门缝的气流通路式中箭头为串联关系,方括号为并联关系;N—电梯数量;n—系统楼层数;m—同时开门的层数,当n<20时m=2,当n≥20时m=3;Ad—电梯门缝面积;Ap—电梯井顶通气孔面积;F2—二道门面积(门宽×门高);kf—气流分配系数。

b)电梯井综合流通面积Az(1)Kf=Ad/(A1+Ad)式中Aa(1)—串联支路综合流通面积,m2;Az(1)—状况1的电梯井综合流通面积,m2;A1—一道门门缝积,m2;其它符号同前。

c)每个关门合用前室送风量Q关=L2+L3(1)-L1(1),m/sL1(1)=α×A1×(P1-P2)1/2L2=α×A2×P21/2L3(1)=α×Az(1)×P21/2/(n-m)式中α=1.03375;L2—通过二道门门缝,从关门合用前室漏到走道的漏风量,m3/s;L3(1)—通过电梯门缝,从关门合用前室漏到电梯井的漏风量,m3/s;L1(1)—通过一道门门缝从防烟楼梯间漏到关门合用前室的漏风量,m3/s;A1—一道门的门缝面积,m2;A2—二道门的门缝面积,m2;P1—防烟楼梯间余压,50Pa;P2—合用前室余压,25Pa;n—正压送风系统负担楼层数;其它符号同前。

d)每个开门合用前室送风量Q开=Q21-L11-L31(1),m/sQ21=W1×F2W1=0.5m/sL11=α×A1×(P1-Pmin)1/2式中Q21—通过开启的二道门,从开门合用前室流入走道的风量,m3/s;L11—通过一道门门缝,从余压50Pa的防烟楼梯间漏到保持最小余压Pmin的开门合用前室漏风量,m3/s;L31(1)—通过电梯门缝、电梯井,从余压25Pa的关门合用前室漏到保持最小余压Pmin的开门合用前室漏风量,m3/s;Pmin—最小余压,6Pa;其它符号同前。

e)合用前室最不利正压送风量Q合前=m×Q开+(n-m)×Q关,m/s3.2.2防烟楼梯间最不利正压送风量Q楼梯防烟楼梯间最不利正压送风量,发生在m层一道门、二道门均开时。

Lt1(1)=α×A1×(P2-Pmin)1/2Qt1=W2×F1W2=0.7m/sQ楼梯=m×Qt1-(n-m)×Lt1(1)式中Lt1(1)—通过一道门门缝,从余压25Pa的关门合用前室漏到保持最小余压Pmin的防烟楼梯间的漏风量,m3/s;Qt1—通过开门合用前室的一道门风量,m3/s;其它符号同前。

3.2.3对应表三序号2~6的状况,因篇幅所限不多赘述,它们的计算方法对应地列在表四的序号2~6中。

当没有电梯N=0时,即为前室。

对应于表四序号1~6防烟楼梯间及其前室、合用前室的最不利正压送风量计算方法,笔者编计算机计算程序,其部分计算结果(剩安全系数1.25,流量单位转换为m3/h)对应地列在表八的序号1~6中。

4、防烟楼梯间自然排烟,前室、合用前室的最不利正压送风量计算方法防烟楼梯间自然排烟,前室、合用前室的最不利正压送风量计算方法列在表五中。

其部分计算结果列在表九中。

5、防烟楼梯间(前室不送风)最不利正压送风量计算方法防烟楼梯间(前室不送风)最不利正压送风量计算方法列在表六中。

其部分计算结果列在表十中。

本文在防烟楼梯间最不利正压送风量计算时,将关门前室内余压取0Pa,这样正压送风量的计算值更安全。

6、消防电梯前室的最不利正压送风量计算方法消防电梯前室的最不利正压送风量计算方法列在表七中。

相关文档
最新文档
