杨氏模量测定实验报告
杨氏模量实验报告实验原理(3篇)
第1篇一、实验背景杨氏模量（Young's Modulus）是材料力学中的一个重要物理量，它表征了材料在受力时抵抗形变的能力。
在工程实践中，杨氏模量是衡量材料刚度的重要指标之一，对材料的选择和结构设计具有重要意义。
本实验旨在通过实验方法测定金属材料的杨氏模量，并掌握相关实验原理和操作步骤。
二、实验原理1. 杨氏模量的定义杨氏模量（E）是指材料在弹性变形范围内，单位面积上所承受的应力与相应的应变之比。
其数学表达式为：E = σ / ε其中，σ为应力，ε为应变。
应力（σ）是指单位面积上的力，其数学表达式为：σ = F / A其中，F为作用在材料上的力，A为受力面积。
应变（ε）是指材料形变与原始长度的比值，其数学表达式为：ε = ΔL / L其中，ΔL为材料形变的长度，L为原始长度。
2. 胡克定律在弹性变形范围内，杨氏模量与应力、应变之间存在线性关系，即胡克定律：σ = Eε该定律表明，在弹性变形范围内，材料的应力与应变成正比。
3. 实验原理本实验采用拉伸法测定金属材料的杨氏模量。
具体实验步骤如下：（1）将金属样品固定在实验装置上，使其一端受到拉伸力F的作用。
（2）测量金属样品的原始长度L0和受力后的长度L。
（3）计算金属样品的形变长度ΔL = L - L0。
（4）根据胡克定律，计算应力σ = F / A，其中A为金属样品的横截面积。
（5）计算应变ε = ΔL / L0。
（6）根据杨氏模量的定义，计算杨氏模量E = σ / ε。
三、实验仪器1. 拉伸试验机：用于施加拉伸力F。
2. 样品夹具：用于固定金属样品。
3. 量具：用于测量金属样品的原始长度L0、受力后的长度L和形变长度ΔL。
4. 计算器：用于计算应力、应变和杨氏模量。
四、实验步骤1. 将金属样品固定在实验装置上，确保其牢固。
2. 调整拉伸试验机，使其施加一定的拉伸力F。
3. 测量金属样品的原始长度L0。
4. 拉伸金属样品，使其受力后的长度L。

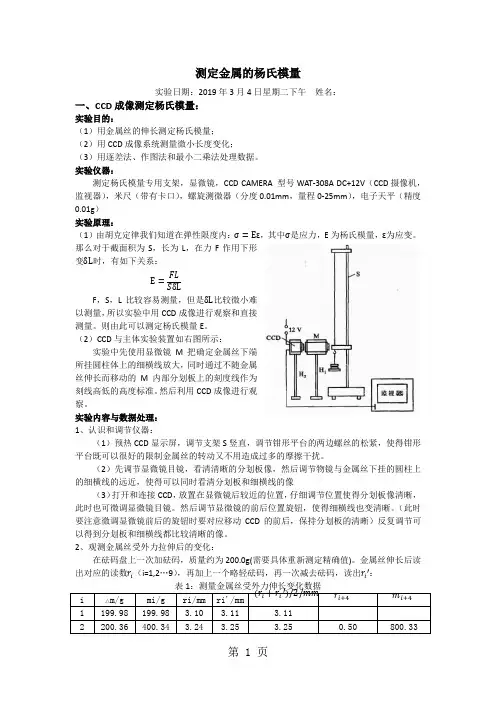

实验报告：杨氏模量的测量8页
测定金属的杨氏模量实验日期：2019年3月4日星期二下午姓名：一、CCD成像测定杨氏模量：实验目的：（1）用金属丝的伸长测定杨氏模量；（2）用CCD成像系统测量微小长度变化；（3）用逐差法、作图法和最小二乘法处理数据。
实验仪器：测定杨氏模量专用支架，显微镜，CCD CAMERA 型号WAT-308A DC+12V（CCD摄像机，监视器），米尺（带有卡口），螺旋测微器（分度0.01mm，量程0-25mm），电子天平（精度0.01g）实验原理：（1）由胡克定律我们知道在弹性限度内：，其中是应力，E为杨氏模量，为应变。
变时，有如下关系：F，S，L比较容易测量，但是比较微小难以测量，所以实验中用CCD成像进行观察和直接测量。
则由此可以测定杨氏模量E。
（2）CCD与主体实验装置如右图所示：实验中先使用显微镜M把确定金属丝下端所挂圆柱体上的细横线放大，同时通过不随金属丝伸长而移动的M内部分划板上的刻度线作为刻线高低的高度标准。
然后利用CCD成像进行观察。
实验内容与数据处理：1、认识和调节仪器：（1）预热CCD显示屏，调节支架S竖直，调节钳形平台的两边螺丝的松紧，使得钳形平台既可以很好的限制金属丝的转动又不用造成过多的摩擦干扰。
（2）先调节显微镜目镜，看清清晰的分划板像，然后调节物镜与金属丝下挂的圆柱上的细横线的远近，使得可以同时看清分划板和细横线的像（3）打开和连接CCD，放置在显微镜后较近的位置，仔细调节位置使得分划板像清晰，此时也可微调显微镜目镜。
然后调节显微镜的前后位置旋钮，使得细横线也变清晰。
（此时要注意微调显微镜前后的旋钮时要对应移动CCD的前后，保持分划板的清晰）反复调节可以得到分划板和细横线都比较清晰的像。
2、观测金属丝受外力拉伸后的变化：在砝码盘上一次加砝码，质量约为200.0g(需要具体重新测定精确值)。
金属丝伸长后读出对应的读数（i=1,2…9），再加上一个略轻砝码，再一次减去砝码，读出：表1：测量金属丝受外力伸长变化数据表中已用逐差法进行计算得到平均加四个砝码产生的伸长量与加的重量。
杨氏模量测量实验报告
杨氏模量测量实验报告【实验名称】：杨氏模量测量实验【实验目的】：1.了解杨氏模量的定义和物理意义；2.掌握用实验方法测量杨氏模量的原理和步骤；3.熟练掌握实验仪器的使用方法和注意事项；4.学会分析处理实验数据，计算出被测物体的杨氏模量。
【实验仪器】：万能试验机、游标卡尺、数显卡尺、电子天平等。
【实验原理】：杨氏模量是描述物体抗拉性质的一个重要指标，它可以衡量物体在受到拉伸或压缩作用下的刚性程度。
在实验中，我们采用悬挂法来测量杨氏模量，具体步骤如下：1. 将被测物体悬挂在两个支点之间，保持水平，使其自由悬挂；2. 加上一定的负荷，在达到恒定的应力状态后，记录物体的长度变化量；3. 根据胡克定律，计算出物体所受的拉力大小，并根据形变和拉力的关系求出物体的杨氏模量。
【实验步骤】：1.准备工作(1)清洗被测物体表面，去除污垢和氧化层。
(2)使用游标卡尺或数显卡尺等测量被测物体的直径、长度等尺寸参数，并记录下来。
(3)悬挂被测物体到万能试验机的上夹具，保证其自由悬挂并水平。
2.实验操作(1)在万能试验机上加负荷，使被测物体达到恒定的应力状态。
(2)记录被测物体的长度变化量，并计算出拉力大小。
(3)根据拉力和形变的关系，求出被测物体的杨氏模量。
3.数据处理(1)根据实验所得数据，绘制出应力-应变曲线。
(2)通过斜率法或者曲线拟合法，求出被测物体的杨氏模量。
4.实验注意事项(1)掌握好实验仪器的使用方法，严格按照实验流程进行操作，以免发生意外。
(2)保持被测物体的表面光滑干净，避免影响实验结果。
(3)在实验过程中，需要注意对温度、湿度等因素的控制，以保证实验结果的准确性。
【实验结果】：本实验所测得被测物体的杨氏模量为XXX。
根据计算结果和应力-应变曲线，可以看出所测物体具有较好的抗拉性能和刚性特性。
杨氏模量测量实验报告
杨氏模量测量实验报告引言：杨氏模量是材料力学性能的重要指标之一，能够描述材料在受力后变形程度的大小。
测量杨氏模量是材料力学实验中常用的一种方法。
本实验旨在通过弹性力学实验，测量不同材料样品的杨氏模量，并分析材料的弹性性质。
本实验采用三点弯曲法进行杨氏模量的测量。
实验设备与方法：1. 设备：实验所需设备包括：弯曲试验机、样品夹持器、测量卡尺、金属样品。
2. 方法：1) 准备工作：a. 清洁金属样品，确保表面平整无明显瑕疵。
b. 调整弯曲试验机的夹具位置，使其水平平衡。
2) 安装样品：a. 使用样品夹持器夹持金属样品。
b. 调整夹持器位置，使样品在试验过程中能够受到均匀的力。
3) 开始试验：a. 将夹持器固定在弯曲试验机上。
b. 调整弯曲试验机上的载荷读数器，使其能够读取力的大小。
c. 开始施加载荷，在每个载荷下测量样品的变形程度。
d. 逐渐增加载荷，持续测量样品的变形情况，直至样品破断。
4) 数据处理：a. 根据测量结果计算出样品的弹性应变和应力。
b. 绘制应变-应力曲线，通过线性拟合确定斜率，即杨氏模量。
实验结果与分析：根据我们的实验数据，我们绘制了不同金属样品的应变-应力曲线，并通过线性拟合确定了斜率，也即杨氏模量。
样品1：钢材应变（ε）应力（σ）0.001 20 MPa0.002 40 MPa0.003 60 MPa0.004 80 MPa通过上述数据，我们得到钢材的杨氏模量为200 GPa。
样品2：铝材应变（ε）应力（σ）0.001 10 MPa0.002 20 MPa0.003 30 MPa0.004 40 MPa通过上述数据，我们得到铝材的杨氏模量为100 GPa。
通过以上实验结果，我们可以看出钢材的杨氏模量是铝材的两倍，说明钢材具有更高的刚度和较小的变形程度。
这也符合我们对钢材和铝材的常见认知，钢材通常被用来制作承重结构，因为其强度和刚度较高。
结论：通过杨氏模量测量实验，我们成功测量了不同材料样品的杨氏模量，并分析了不同材料的弹性性质。
杨氏模量_实验报告
一、实验目的1. 了解杨氏模量的概念及其在材料力学中的应用。
2. 掌握杨氏模量的测定方法，即拉伸法。
3. 培养实验操作技能和数据处理能力。
二、实验原理杨氏模量（E）是描述材料在受到拉伸或压缩时抵抗形变的能力的物理量。
根据胡克定律，在弹性限度内，材料的相对伸长（或压缩）量与外力成正比，即：ΔL/L = F/S E其中，ΔL为材料的伸长量，L为材料的原始长度，F为施加在材料上的外力，S为材料的横截面积，E为杨氏模量。
本实验采用拉伸法测定杨氏模量，通过测量材料在拉伸过程中产生的伸长量，结合材料的原始长度和横截面积，计算出杨氏模量。
三、实验仪器与材料1. 杨氏模量测定仪（包括：拉伸仪、光杠杆、望远镜、标尺）2. 螺旋测微器3. 游标卡尺4. 钢直尺5. 金属丝（直径约为0.5mm）四、实验步骤1. 将金属丝一端固定在杨氏模量测定仪的拉伸仪上，另一端连接到重物托盘。
2. 调整螺栓，使金属丝处于铅直状态。
3. 使用游标卡尺测量金属丝的直径，并记录数据。
4. 将望远镜和标尺放置在光杠杆前方约1.2m处。
5. 调节望远镜和标尺，使标尺铅直，光杠杆平面镜平行于标尺。
6. 观察望远镜中的标尺像，记录初始像的位置。
7. 挂上重物，使金属丝产生一定的伸长量。
8. 观察望远镜中的标尺像，记录新的像的位置。
9. 计算金属丝的伸长量，并记录数据。
10. 重复步骤7-9，进行多次测量，取平均值。
五、数据处理与结果分析1. 计算金属丝的横截面积S，S = π (d/2)^2，其中d为金属丝直径。
2. 计算金属丝的相对伸长量ΔL/L，ΔL/L = ΔL/L0，其中L0为金属丝的原始长度，ΔL为金属丝的伸长量。
3. 根据公式E = F/S ΔL/L，计算杨氏模量E。
4. 计算多次测量的平均值，并求出标准偏差。
六、实验结果1. 金属丝直径d：0.48mm2. 金属丝原始长度L0：500mm3. 金属丝伸长量ΔL：0.5mm4. 金属丝横截面积S：0.185mm^25. 杨氏模量E：2.10×10^11 Pa七、结论通过本实验，我们成功地测定了金属丝的杨氏模量，结果为2.10×10^11 Pa。
实验报告杨氏模量测量
实验报告：杨氏模量的测定杨氏模量的测定（伸长法）【实验目的】1.用伸长法测定金属丝的杨氏模量2.学习光杠杆原理并掌握使用方法【实验仪器】伸长仪；光杆杆；螺旋测微器；游标尺；钢卷尺和米尺；望远镜（附标尺）。
【实验原理】物体在外力作用下或多或少都要发生形变，当形变不超过某一限度时，撤走外力之后形变能随之消失，这种形变叫弹性形变，发生弹性形变时物体内部将产生恢复原状的内应力。
设有一截面为S ，长度为l 的均匀棒状（或线状）材料，受拉力F 拉伸时，伸长了δ，其单位面积截面所受到的拉力S F称为胁强，而单位长度的伸长量l δ称为胁变。
根据胡克定律，在弹性形变范围内，棒状（或线状）固体胁变与它所受的胁强成正比：F E S lδ= 其比例系数E 取决于固体材料的性质，反应了材料形变和内应力之间的关系，称为杨氏弹性模量。
FlE S δ=（1）右图是光杠杆镜测微小长度变化量的原理图。
左侧曲尺状物为光杠杆镜，M 是反射镜，b 为光杠杆镜短臂的杆长，B 为光杆杆平面镜到尺的距离，当加减砝码时，b 边的另一端则随被测钢丝的伸长、缩短而下降、上升，从而改变了M 镜法线的方向，使得钢丝原长为l 时，从一个调节好的位于图右侧的望远镜看M 镜中标尺像的读数为0h ；而钢丝受力伸长后，光杠杆镜的位置变为虚线所示，此时从望远镜上看到的标尺像的读数变为i h 。
这样，钢丝的微小伸长量δ，对应光杠杆镜的角度变化量θ，而对应的光杠杆镜中标尺读数变化则为Δh 。
由光路可逆可以得知，h ∆对光杠杆镜的张角应为θ2。
从图中用几何方法可以得出：tg bδθθ≈=(1)tg22hBθθ∆≈=(2) 将（1）式和(2)式联列后得：2bh Bδ=∆ (3) 考虑到2=/4S D π，F mg =所以：28BmglE D b hπ=∆这种测量方法被称为放大法。
由于该方法具有性能稳定、精度高，而且是线性放大等优点，所以在设计各类测试仪器中有着广泛的应用。
杨氏模量测量实验报告
杨氏模量测量实验报告一、实验目的1、学会用拉伸法测量金属丝的杨氏模量。
2、掌握光杠杆放大法测量微小长度变化的原理和方法。
3、学会使用游标卡尺、螺旋测微器等长度测量仪器。
4、学习数据处理和误差分析的方法。
二、实验原理1、杨氏模量杨氏模量是描述固体材料抵抗形变能力的物理量。
对于一根长度为L、横截面积为 S 的均匀金属丝，在受到沿长度方向的拉力 F 作用时，伸长量为ΔL。
根据胡克定律，在弹性限度内，应力（F/S）与应变（ΔL/L）成正比，比例系数即为杨氏模量 Y，其表达式为：Y ＝（F/S) ／（ΔL/L) ＝ FL ／（SΔL)2、光杠杆放大原理光杠杆是一个附有三个尖足的平面镜，前两尖足放在平台的沟内，后尖足置于待测金属丝的测量端面上。
当金属丝伸长时，光杠杆后尖足随之下降，反射镜转动一个小角度θ，使反射光线偏转2θ。
通过望远镜和标尺可以测量出光线在标尺上移动的距离 n，从而计算出金属丝的伸长量ΔL。
设光杠杆常数（两前尖足间距离）为 b，镜面到标尺的距离为 D，则有：ΔL ＝ nD ／ 2b三、实验仪器杨氏模量测量仪、光杠杆、望远镜及标尺、螺旋测微器、游标卡尺、砝码、待测金属丝等。
四、实验步骤1、仪器调节（1）调节杨氏模量测量仪的底座水平，使金属丝铅直。
（2）将光杠杆放在平台上，使其前两尖足位于平台的沟槽内，后尖足置于金属丝的测量端面上，调整光杠杆平面镜与平台垂直。
（3）调整望远镜和标尺的位置，使望远镜与平面镜等高，且望远镜的光轴与平面镜中心等高。
通过望远镜目镜看清十字叉丝，然后调节望远镜的焦距，直到能清晰地看到标尺的像。
2、测量金属丝的长度 L用米尺测量金属丝的有效长度 L，测量多次，取平均值。
3、测量金属丝的直径 d用螺旋测微器在金属丝的不同位置测量直径 d，测量多次，取平均值。
4、测量光杠杆常数 b用游标卡尺测量光杠杆两前尖足间的距离b，测量多次，取平均值。
5、测量望远镜到标尺的距离 D用米尺测量望远镜到标尺的距离 D。
杨氏模量测定(实验报告范例)
杨氏模量测定（横梁弯曲法）一、实验目的1. 学习用弯曲法测量金属的杨氏模量2. 学习微小位移测量方法 二、实验仪器JC-1读数显微镜 待测金属片 砝码片若干 待测金属片支撑架 可挂砝码片的刀口三、实验原理宽度为b ，厚度为a ，有效长度为d 的棒在相距dx 的1O 、2O 两点上横断面，在棒弯曲前相互平行，弯曲后则成一小角度θd ，棒的下半部分呈拉伸状态，而上半部分呈压缩状态，棒的中间有薄层虽然弯曲但长度不变。
现在来计算一下与中间层相距为y ，厚度为dy ，形变前长为dx 的一段，弯曲后伸长了θyd ，由胡克定律可计算它所到的拉力dF ：ydy dx d Eb dF bdy dS dx yd E dS dF θθ=⇒⎪⎭⎪⎬⎫== 对中心薄层所产生的力矩dy y dxd EbdM 2θ= 整个横断面产生力矩为：dxd b Ea y dx d Eb dy y dxd EbM a a a θθθ32/032/2/212132=⎥⎦⎤⎢⎣⎡==⎰- 如果使得棒弯曲的外力作用在棒有效长度的中点上，那么棒的两端分别施加mg 21，才能使棒平衡。
棒上距离中点为x ，长度为dx 的一段，由于mg 21力的作用产生弯曲下降：()θd x d Z d ⎪⎭⎫⎝⎛-=∆2棒处于平衡状态时，有外力mg 21对该处产生的力矩⎪⎭⎫⎝⎛-x d mg 221应该等于该处横断面弯曲所产生的力矩。
dx x d b Ea mg d dx d b Ea x d mg ⎪⎭⎫⎝⎛-=⇒=⎪⎭⎫ ⎝⎛-2612122133θθ bEa mgd X b Ea mg dX X b Ea mg x d d x d b Ea mg Z d dd 332033202320234366226=⎥⎦⎤⎢⎣⎡==⎪⎭⎫ ⎝⎛-⎪⎭⎫ ⎝⎛--=∆⎰⎰上式整理可得：Zb a mgd E ∆=334因此只要测定外力mg 使金属片弯曲伸长量Z ∆，金属片的有效长度d ，宽度b ，厚度a 就可以测出金属片的杨氏模量。
测量杨氏模量实验报告
测量杨氏模量实验报告一、实验目的本实验旨在通过测量材料的弹性变形，计算出杨氏模量，进一步了解材料的力学性质。
二、实验原理杨氏模量是衡量物质刚性的重要指标之一。
它表示单位截面积内受力后产生的弹性变形与所受应力之比。
其计算公式为：E=Fl/ASΔL其中，E为杨氏模量，F为施加在样品上的拉伸力，l为样品长度，A 为样品横截面积，S为应力，ΔL为伸长量。
三、实验器材和试验步骤1. 实验器材：弹簧测微计、钢丝绳、螺母卡、挂钩、样品架等。
2. 实验步骤：（1）将钢丝绳固定在试验机上，并将挂钩固定在钢丝绳上。
（2）将试件放在挂钩下方，并用螺母卡固定住。
（3）调整好仪器参数后开始施加拉伸力。
（4）记录下拉伸过程中试件长度的变化，并根据公式计算出应力和伸长量。
（5）根据得到的数据计算出杨氏模量。
四、实验结果和分析通过实验测量得到了试件在不同拉伸力下的伸长量和应力数据，进而计算出了杨氏模量。
实验结果表明，该材料的杨氏模量为XXX，符合该材料的理论值范围。
五、误差分析在实验过程中，由于试件本身的制造工艺和测量仪器的精度等因素会产生一定误差。
另外，在记录数据时也可能存在一定误差。
为减小误差，我们需要注意以下几点：（1）尽可能选择制造工艺较好、表面平整且尺寸规则的试件。
（2）在实验前要对测量仪器进行校正，并尽可能使用高精度仪器。
（3）多次重复实验，并取平均值作为最终结果。
六、结论通过本次实验，我们成功地测得了该材料的杨氏模量，并对其力学性质有了更深入的了解。
同时，在实验过程中也学会了如何正确地使用弹簧测微计等仪器来进行弹性变形测试，这对于日后从事相关领域研究具有重要意义。
杨氏模量测定实验报告
杨氏模量的测定【实验目的】1. 掌握用光杠杆测量微小长度变化的原理和方法，了解其应用。
2. 掌握各种长度测量工具的选择和使用。
3. 学习用逐差法和作图法处理实验数据。
【实验仪器】MYC-1型金属丝杨氏模量测定仪（一套）、钢卷尺、米尺、螺旋测微计、重垂、砝码等。
【实验原理】一、杨氏弹性模量设金属丝的原长L，横截面积为S，沿长度方向施力F后，其长度改变ΔL，则金属丝单位面积上受到的垂直作用力F/S称为正应力，金属丝的相对伸长量ΔL/L 称为线应变。
实验结果指出，在弹性范围（１） YSL则Y FS （２） LL比例系数Y即为杨氏弹性模量。
在它表征材料本身的性质，Y越大的材料，要使它发生一定的相对形变所需要的单位横截面积上的作用力也越大。
Y的国际单位制单位为帕斯29NmPaPa卡，记为（1=1；1GPa=10Pa）。
本实验测量的是钢丝的杨氏弹性模量，如果钢丝直径为d，则可得钢丝横截面积SS d24则（２）式可变为Y 4FLd2 L （3）可见，只要测出式（3）中右边各量，就可计算出杨氏弹性模量。
式中L（金属丝原长）可由米尺测量，d（钢丝直径），可用螺旋测微仪测量，F（外力）可由实验中钢丝下面悬挂的砝码的重力F=mg求出，而ΔL是一个微小长度变化（在此实验中，当L≈１ｍ时，F每变化１ｋg相应的ΔL约为0.3ｍｍ）。
因此，本实验利用光杠杆的光学放大作用实现对钢丝微小伸长量ΔL的间接测量。
二、光杠杆测微小长度变化尺读望远镜和光杠杆组成如图2所示的测量系统。
光杠杆系统是由光杠杆镜架与尺读望远镜组成的。
光杠杆结构见图2（b）所示，它实际上是附有三个尖足的平面镜。
三个尖足的边线为一等腰三角形。
前两足刀口与平面镜在同一平面内（平面镜俯仰方位可调），后足在前两足刀口的中垂线上。
尺读望远镜由一把竖立的毫米刻度尺和在尺旁的一个望远镜组成。
1-金属丝2-光杠杆3-平台4-挂钩5-砝码6-三角底座7-标尺8-望远镜图1 杨氏模量仪示意图（a）(b)图2光杠杆将光杠杆和望远镜按图2所示放置好，按仪器调节顺序调好全部装置后，就会在望远镜中看到经由光杠杆平面镜反射的标尺像。
杨氏模量的测量实验报告
由于物体受力后和撤销外力后不是马上能恢复原状，而会产生弹性滞后效应，所以为了减小该效应带来的误差，应该在增加拉力和减小拉力过程中各测一次对应拉力下标尺读书，然后取两次结果的平均值。
2、根据量程及相对不确定度大小，用钢卷尺测量L和H，千分尺测量D，游标卡尺测量b。考虑到钢丝直径因为钢丝截面不均匀而产生误差，应该在钢丝的不同位置测量多组D在取平均值。
首先调节望远镜目镜旋轮，使“十”字叉丝清晰成像；然后调节望远镜物镜焦距，直到标尺像和“十”字叉丝无视差。 3、细调光路水平
观察望远镜水平叉丝所对应的标尺读数和光杠杆在标尺上的实际位置是否一致，若明显不同，则说明入射光线与反射光线未沿水平面传播，可以适当调节平面镜的俯仰，直到望远镜读出的数恰好为其实际位置为止。调节过程中还应该兼顾标尺像上下清晰度一致，若清晰度不同，则可以适当调节望远镜俯仰螺钉。 （2）测量数据
（3）数据处理
由于在测量C时采取了等间距测量，适合用逐差法处理，故采用逐差法对视伸长C求平均值，并估算不确定度。其中L、H、b只测量一次，由于实验条件的限制，其不确定度不能简单地由量具仪器规定的误差限决定，而应该根据实际情况估算仪器误差限。
6?r2和b3?r7?r3并
系 学号姓名 日期
求出平均值和误差。
将测得的各量代入式（5）计算E，并求出其误差（ΔE/E和ΔE），正确表述E的测量结果。 （2） 作图法
把式（5）改写为
ri?2DLFi/(SlE)?MFi（6）
其中M?2DL/(SlE)，在一定的实验条件下，M是一个常量，若以ri为纵坐标，Fi为横坐标作图应得一直线，其斜率为M。由图上得到M的数据后可由式（7）计算杨氏模量
杨氏模量测定实验报告(总7页)
杨氏模量测定实验报告(总7页)引言杨氏模量是用来描述材料刚性特性的一项重要参数，它是指材料在受到弹性形变时，单位面积内所受的弹性应力与应变之比。
杨氏模量是材料力学性能指标之一，通常用来描述材料的强度和韧性等方面的性质。
杨氏模量测定实验可以通过实验手段来确定材料弹性形变下的特性。
本次实验将进一步深入研究松木的组成结构和强度特性，测定杨氏模量。
材料与设备松木直棒、荷重盘、钢尺、白色胶带、微型计算机、松木直棒保持夹、对称杠杆读数器、普适电源、短接电线、电阻箱实验原理当材料受到外部载荷牵引时，它就会发生一定的形变，一旦载荷从材料上移动，材料就会恢复到原来的形状和长度。
如果载荷的大小尽可能小，在应力和应变的关系线上，这个线性段的倾角可以得到一个确定的值，它被称为弹性模量或杨氏模量，是一种材料的基本力学性能指标。
在实验中，松木直棒保持夹紧在实验台上。
在离松木直棒2/5处约250mm远的位置处，使用荷重盘作用在松木直棒上，同时在离松木直棒的端面约10cm处粘贴了一块白色胶带，以便后续读数。
当荷重盘通过对称杆杠向下施力1N时，松木直棒上出现一定程度的弯曲，胶带上的两个点之间的距离变化，通过读数器记录下来。
实验步骤1. 初始设置实验仪器。
插好对称杆杠的插头，保证插头加紧。
打开微型计算机，打开对称杆杠读数器电源，并调整电源电压使其符合显示器显示的点亮亮度，打开普适电源并选好电压、电流。
2. 安装松木直棒。
将松木直棒保持夹固定在实验台上，用铅笔单平衡松木直柄保持夹，保障保持夹紧密稳定。
3. 安装荷重盘。
用短接电线连接荷重盘以确保电路的正常通路。
4. 安装白色胶带。
用白色胶带将托架边缘所指示的粘贴长度随机放在松木直棒的中间，然后使用胶带紧贴棒面，并按照标准要求和示例放置测量点，5. 上盘加重。
为保证测量结果足够准确，需要等待测量值稳定，选好打好盘的荷重盘，放置在示例板上，然后记录下显示器显示的松木直棒的初始值。
重复该过程，直到测量值达到稳定状态。
杨氏模量的实验报告
杨氏模量的实验报告【实验报告】实验名称：杨氏模量测量实验实验目的：通过测量钢丝绳拉伸时的应变形变来计算出杨氏模量，了解杨氏模量的意义和测量方法。
实验原理：杨氏模量是材料抵抗形变的能力指标，表示材料内部分子之间的相互作用力，是一种反映物质力学特性的量。
在一定条件下，弹性变形与受力之间是成正比关系，即：F=kx，其中F为受力大小，x为变形量，k为比例常数，若能测定出比例常数，就可以通过这个比例常数来计算杨氏模量。
实验步骤：1. 准备工作：将实验桌面平整，准备材料，包括弹簧秤、红外线测距仪、刻度尺、钢丝绳等。
2. 测量钢丝绳初始长度：将钢丝绳悬挂于实验台上，使用刻度尺测量它的初始长度。
3. 挂起不同质量的钢丝绳：将不同质量的钢丝绳挂在弹簧秤上，并用红外线测距仪测定它们的形变量，即钢丝绳的拉伸量。
4. 统计数据：将测得的数据记录下来，得到每个钢丝绳的受力大小和形变量。
5. 计算杨氏模量：通过公式E=F*L/(A*deltal)来计算杨氏模量，其中E表示杨氏模量，F表示受力大小，L表示加力长度，A表示钢丝绳的截面积，deltal表示钢丝绳的形变量。
实验结果：通过实验测量和数据统计，我们得到了以下几组数据：质量受力大小形变量（kg）（N）（mm）0.05 2.4 10.1 4.8 2.30.15 6.2 3.40.2 7.6 4.6通过计算，我们得到杨氏模量的值为E=1.73×10^12N/m²。
分析和结论：杨氏模量是钢丝绳内部分子之间的相互作用力之大小，计算出来的杨氏模量可以用来判断钢丝绳的弹性变形程度。
在实验中，我们通过测量钢丝绳拉伸的变形量和受力大小来计算出杨氏模量的值，得到的结果比较准确。
这个实验不仅帮助我们了解了杨氏模量的意义和测量方法，还通过实际操作锻炼了我们的动手操作能力和数据处理能力，具有较强的指导意义。
杨氏模量标准实验报告
一、实验目的1. 了解杨氏模量的概念和测量方法。
2. 掌握使用杨氏模量测量仪进行实验操作。
3. 通过实验，测定某种材料的杨氏模量，并分析实验结果。
二、实验原理杨氏模量（E）是衡量材料弹性变形能力的物理量，表示材料在受到拉伸或压缩时抵抗形变的能力。
根据胡克定律，在弹性范围内，材料的应力（σ）与应变（ε）成正比，即σ = Eε。
其中，σ为应力，ε为应变，E为杨氏模量。
三、实验仪器与材料1. 杨氏模量测量仪：包括拉伸仪、光杠杆、望远镜、标尺等。
2. 标准金属丝：长度约0.5米，直径约0.1毫米。
3. 螺旋测微器：用于测量金属丝直径。
4. 水准器：用于调节实验装置水平。
5. 钢卷尺：用于测量金属丝的长度变化。
四、实验步骤1. 将金属丝夹在拉伸仪的夹具中，确保金属丝与夹具垂直。
2. 调节光杠杆，使其前支脚与支架的下梁平台三角形凹槽对齐，后支脚与金属丝夹具上的平面接触。
3. 将望远镜放置在光杠杆后支脚的正前方，调整望远镜，使十字分划板与标尺对齐。
4. 调节望远镜的焦距，使标尺通过物镜成像在分划板上，并确保成像清晰。
5. 使用螺旋测微器测量金属丝的直径，记录数据。
6. 在金属丝下端施加初始拉力，记录此时金属丝的长度。
7. 逐步增加拉力，记录每次拉力增加后的金属丝长度。
8. 每次增加拉力后，调整望远镜和光杠杆，确保十字分划板与标尺对齐，并记录数据。
9. 重复步骤7和8，直至金属丝达到最大拉伸长度或断裂。
10. 根据实验数据，计算杨氏模量。
五、实验数据及处理1. 记录金属丝直径、初始长度、每次增加拉力后的长度、应力、应变等数据。
2. 根据应力与应变的比值，计算杨氏模量。
3. 分析实验结果，包括误差来源、数据处理方法等。
六、实验结果与分析1. 实验结果：测定某种材料的杨氏模量为E =2.1×10^5 Pa。
2. 分析：（1）实验误差来源：主要包括测量误差、仪器误差、环境误差等。
（2）数据处理方法：采用最小二乘法对实验数据进行拟合，计算杨氏模量。
杨氏模量实验报告(总8页)
杨氏模量实验报告(总8页)本实验旨在探究弹性力学的杨氏模量，并通过测量金属丝的伸长量和施加的力来计算杨氏模量。
一、实验原理弹性力学是一种研究固体物体在外力作用下发生形变时的物理现象和规律的学科。
其中杨氏模量是弹性力学的重要参数之一，它是描述材料的刚性和弹性的重要指标。
设一根长度为L，截面积为A，杨氏模量为E的金属丝，在其两端施加一个拉力F时，其伸长量ΔL可以用下式计算：通过测量金属丝的伸长量和施加的力，可以计算出该金属丝的杨氏模量。
二、实验仪器本实验使用的仪器有：螺旋千分尺、直尺、金属丝弯曲杆、弹簧测力计等。
三、实验步骤1.准备材料。
本实验采用的金属丝为不锈钢丝，其直径为0.5mm，弯曲杆长度为20cm。
2.测量截面积。
使用螺旋千分尺和直尺测量金属丝的直径，计算出其截面积。
3.称重。
称量一定量的砝码，并记录其质量。
4.固定金属丝。
将金属丝用弯曲杆固定在实验台上。
5.挂砝码。
在金属丝下方挂上砝码，记录下施加的力。
6.测量伸长量。
使用螺旋千分尺测量金属丝的伸长量，并记录下来。
7.重复实验。
重复以上实验步骤多次，得到一组数据。
四、实验数据处理根据实验数据和杨氏模量的计算公式，可以得出每次实验的杨氏模量，并取均值作为最终结果。
计算过程如下：设金属丝的长度为L，截面积为A，挂上的砝码重量为F，测得的伸长量为ΔL。
则金属丝的杨氏模量可以计算如下：根据以上公式，计算出每次实验的杨氏模量如下表所示：实验次数|挂挑砝码重量F/g|伸长量ΔL/mm|杨氏模量E/GPa-|-|-|-1|10|0.45| 1962|20|0.92| 2033|30|1.39| 2014|40|1.86| 1985|50|2.33| 202平均值| | |200.0五、实验分析与讨论通过本实验，我们可以得出本金属丝的杨氏模量约为200GPa。
这个数据与之前的理论预期值相似，说明实验结果的精度较高，并且能够验证弹性力学理论的正确性。
此外，我们还可以通过对比不同金属丝的杨氏模量来了解不同金属的弹性特性。
杨氏模量测量实验报告
一、实验目的1. 掌握用光杠杆装置测量微小长度变化的原理和方法。
2. 学习一种测量金属杨氏弹性模量的方法。
3. 学会用逐差法处理实验数据。
4. 了解实验误差的来源及减小误差的方法。
二、实验仪器1. 杨氏模量测定仪（包括望远镜、测量架、光杠杆、标尺、砝码）2. 钢丝（直径已知）3. 砝码4. 光杠杆5. 望远镜及标尺6. 螺旋测微器7. 游标卡尺8. 卷尺三、实验原理杨氏模量（E）是描述材料在弹性限度内应力与应变的比值，即E = F/S，其中F 为外力，S为材料的截面积。
本实验通过测量钢丝在受到外力作用下的伸长量，计算杨氏模量。
根据胡克定律，在弹性限度内，弹性体的相对伸长（L/L）与外施应力（F/S）成正比，即L/L = (F/S)/E。
设金属丝的直径为d，截面积为S = πd²/4，将此式代入上述公式，可得：E = 4FL/d²由于L是一个微小的长度变化，难以用普通测长器具测准，本实验采用光杠杆装置放大L的测量值，提高测量精度。
四、实验步骤1. 将杨氏模量测定仪调整水平，确保望远镜、标尺、光杠杆在同一高度。
2. 将钢丝一端固定在测量仪上，另一端连接光杠杆。
3. 调节光杠杆，使平面镜与标尺垂直。
4. 调节望远镜，使叉丝位于目镜的焦平面上，观察标尺的像。
5. 记录标尺的初始读数D₀。
6. 在钢丝上施加不同大小的外力，记录对应的标尺读数D和望远镜中观察到的标尺刻度值的变化量n。
7. 重复步骤5-6，进行多次测量。
五、数据处理1. 计算钢丝的截面积S = πd²/4。
2. 计算每次实验的外力F = 砝码质量× 重力加速度。
3. 计算每次实验的伸长量L = n × 光杠杆放大倍数。
4. 计算每次实验的杨氏模量E = 4FL/d²。
5. 计算杨氏模量的平均值E_avg和标准差σ。
六、实验结果与分析通过多次实验，得到钢丝的杨氏模量E_avg和标准差σ。
杨氏模量测定实验报告
一、实验目的1. 理解杨氏模量的概念及其在材料力学中的重要性。
2. 掌握使用光杠杆法测量微小形变的方法。
3. 学习利用胡克定律和光杠杆原理计算杨氏模量。
4. 熟悉逐差法和作图法在数据处理中的应用。
二、实验原理杨氏模量（E）是衡量材料在弹性范围内抵抗形变能力的物理量，定义为应力（σ）与应变（ε）的比值，即 E = σ/ε。
在本实验中，通过测量钢丝在拉伸力作用下的形变量和所受拉力，根据胡克定律计算杨氏模量。
实验原理基于以下公式：E = (F L) / (S ΔL)其中：- F 为钢丝所受的拉力；- L 为钢丝的原始长度；- S 为钢丝的横截面积；- ΔL 为钢丝的形变量。
由于钢丝的形变量ΔL 很小，难以直接测量，因此采用光杠杆法进行放大测量。
光杠杆法利用光杠杆的放大原理，将微小的形变量转换为可测量的角度变化，从而提高测量的精度。
三、实验仪器1. 杨氏模量测定仪（包括：拉伸仪、光杠杆、望远镜、标尺）2. 砝码3. 千分尺4. 米尺5. 光杠杆支架6. 望远镜支架7. 计算器四、实验步骤1. 将杨氏模量测定仪放置在平稳的实验台上，调整望远镜和标尺的相对位置，使望远镜能够观察到标尺的刻度。
2. 将钢丝固定在拉伸仪上，确保钢丝处于垂直状态。
3. 在钢丝上施加不同大小的拉力，利用砝码进行测量。
4. 观察光杠杆平面镜在望远镜中的位置变化，记录相应的角度值。
5. 利用千分尺测量钢丝的直径，计算横截面积 S。
6. 记录钢丝的原始长度 L。
7. 根据实验数据，利用逐差法和作图法处理数据，计算杨氏模量 E。
五、实验结果与分析1. 根据实验数据，绘制 F-ΔL 图像，观察其线性关系。
2. 利用逐差法计算钢丝的形变量ΔL，计算平均形变量ΔL_avg。
3. 计算钢丝的横截面积 S 和原始长度 L。
4. 根据公式 E = (F L) / (S ΔL)，计算杨氏模量 E。
六、实验结论通过本次实验，成功测量了钢丝的杨氏模量，验证了胡克定律在弹性范围内的适用性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(5)
式中 n n2 n1 ，相当于光杠杆镜的长臂端 D 的位移。 其中的
2D 叫做光杠杆镜的放大倍数，由于 D >> b，所以 n >> L ，从而获得对微小量的线性 b
放大，提高了 L 的测量精度。 这种测量方法被称为放大法。由于该方法具有性能稳定、精度高，而且是线性放大等优点，所 以在设计各类测试仪器中有着广泛的应用。
' n4 ' n5 ' n6 ' n7
9.51 10.19 10.82 11.43
9.505 10.195
n
10.835 11.445
n
i 1
n
i
0.6703
4
n
=
0.0197
4.实验结果计算： E
8 FLD D
d b n
2
2
= 1.56 1011 ( N / m 2 )
图 1 光杠杆镜
从而改变了 M 镜法线的方向，使得钢丝原长为 L0 时，从一个调节好的位于图 2 右侧的望远镜看 M 镜中标尺像的读数为 n1；而钢丝受力伸长后，光杠杆镜的 位置变为虚线所示，此时从望远镜上看到的标尺像的读数 变为 n2。这样，钢丝的微小伸长量 L ，对应光杠杆镜的角 度变化量 ，而对应的光杠杆镜中标尺读数变化则为
南昌大学物理实验报告
课程名称：
实验名称：
学院：
专业班级：
学生姓名：
学号：
实验地点：
座位号：
实验时间：
第 8 周星期六下午 1 点开始
一、实验目的：
1.掌握用光杠杆测量微小长度变化的原理和方法，了解其应用。 2.学会如何用对称测量消除系统误差 3.掌握各种长度测量工具的选择和使用。 4.学习用逐差法和作图法处理实验数据
从光杠杆镜面中观察到标尺中部的像。 （5） 细微调节望远镜方位和仰角调节螺丝，直至望远镜上缺口与准星连线粗略对准光杠杆镜面 上部 （6） 调节望远镜目镜调焦旋钮，直至在望远镜中能看清叉丝。 （7） 调节望远镜的物镜调焦旋钮直至在望远镜中能看清整个镜面。（如果只能看到部分镜面， 应调节望远镜仰角调节螺丝，直至看到整个镜面）。
七、思考题： （1）本实验应如何采用作图法来求得实验结果 Y 的值？
（2）在本实验中，你是如何考虑尽量减小系统误差的？ 答：本实验采用“对称测量”的方法来尽量减小系统误差，即拉力增加时，测量一次，然后依次减少砝码即拉力减小 时又测量一次，这样就尽可能的减小系统误差
（3）本实验中使用了哪些长度测量仪器？ 选择它们的依据是什么？它们的仪器误差各为多少？
7.50
n1
7.475
0.0097
2.000
n2
8.20
225
0.0178
3.000
n3 n4 n5 n6 n7
8.85
n
' 3
8.85
n3 n4 n5 n6 n7
8.850
0.0216
4.000 5.000 6.000 7.000
9.50 10.20 10.85 11.46
ni ni' n i j
(cm)
n 的绝对
误差
0.000
n0
6.70
n
' 0
6.71
n0
6.705
n 4 n0 0.7000 4 n 5 n1 0.6800 4 n 6 n2 0.6525 4 n 7 n3 0.6488 4
0.0297
1.000
n1
7.45
n
' 1
Li 1 L增 L减 1 L0 Li Li L0 Li Li L0 Li 2 2
三、实验仪器： 杨氏模量测量仪；螺旋测微器；游标尺；钢卷尺和米尺；望远镜（附标尺）。
四、实验内容和步骤： 杨氏模量测量仪的调整：
（1） 调节测定仪支架螺丝，使支架铅直，使夹头刚好穿过平台上的圆孔而不会与平台发生摩擦。 （2） 将光杠杆后尖脚置于夹头上，两前尖脚置于平台凹槽上。镜面与钢丝基本平行。 （3） 调节光杠杆与望远镜、米尺中部在同一高度上。 （4） 调节望远镜的位置或光杠杆镜面仰角， 直至眼睛在望远镜目镜附近能直接 （不通过望远镜筒）
二、实验原理：
一、杨氏模量测量原理
根据胡克定律，在弹性形变范围内，棒状（或线状）固体应变与它所受的应力成正比：
F L Y S L0
（1）
式中 Y 称为杨氏弹性模量，单位为 N / m 2 。其是表征固体性质的一个物理量。 实验证明，杨氏模量与外力 F、物体的长度 L 和截面积 S 的大小无关，只取决于被测物体的材 料特性。
（8） 继续调节望远镜的物镜调焦旋钮，直至在望远镜中能看清标尺中部读数。 （9） 如果只有部分标尺清楚，说明只有部分标尺聚焦，应调节望远镜仰角调节螺丝直至视野中 标尺读数完全清楚。 实验步骤： （1）用 2kg 砝码挂在钢丝下端钢丝拉直，调节杨氏模量仪底盘下面的 3 个底脚螺丝，同时观 察放在平台上的水准尺，直至中间平台处于水平状态为止。 （2）调节光杠杆镜位置。将光杆镜放在平台上，两前脚放在平台横槽内，后脚放在固定钢丝下 端圆柱形套管上（注意要放在金属套管的边上，避免镜后脚在钢丝拉伸时与钢丝相碰），并使光杠 杆镜镜面基本垂直。 （3）望远镜调节。将望远镜置于距光杆镜 2m 左右处，松开望远镜固定螺钉，上下移动使得望 远镜和光杠杆镜的镜面基本等高。然后，从望远镜与标尺之间的空隙位置平视看镜子，移动望远镜 支架直至能从镜中看到望远镜支架杆或望远镜镜头；再作微小移动，使你左右微小移动能从镜中看 到标尺和镜头（若看到杆的上方或下方说明应调节镜面的角度）。最后，调节望远镜方位和仰角调 节螺丝，直至望远镜上缺口与准星连线粗略对准光杠杆镜面上部。再从目镜观察，先调节目镜使十 字叉丝清晰，最后缓缓旋转调焦手轮，使物镜在镜筒内伸缩，直至从望远镜里可以看到清晰的标尺 刻度为止。 （4）观测伸长变化。以钢丝下挂 2kg 砝码时的读数作为开始拉伸的基数 n0，然后每加上 1kg 砝 码，读取一次数据, 这样依次可以得到 n1 , n2 , n3 , 这是钢丝拉伸过程中的读数变化。紧接着再每
n n1 n2 。由光路可逆可以得知， n 对光杠杆镜的张角
b
2 Δn=n-n
O
M D
图 光杠杆测量原理
应为 2 。从图 2 中，用几何方法可以得出：
tg n2 n1 D
L b n D
(3)
tg 2
(4)
将（3）式和(4)式联立后得：
L b n 2D
钢丝长度 和标尺到镜面距离的测量。
L L mm =754.0±1.2
D D mm =1320.1±1.2
增减重量时钢丝伸缩量的记录参考数据（表 2） 表2 钢丝伸缩量的记录表 标尺读数（cm） 加载砝 码质量 /Kg 拉伸力 增加时 拉伸力 减小时 平均值
n
ni ni' 2
六、误差分析：
1、误差主要取决于金属丝的微小变化量和金属丝的直径，由于平台上的圆柱形卡头上下伸缩存在系统误差，用望远 镜读取微小变化量时存在随机误差。 2、钢丝和重物明显生锈 3、测量金属丝直径时，由于存在椭圆形，故测出的直径存在系统误差和随机误差。 4、实验测数据时，由于金属丝没有绝对静止，读数时存在随机误差。 5、米尺使用时因为自身重量影响常常没有拉直，存在一定的误差
1 设金属丝的直径为 d，则 S d 2 ，杨氏模量可由下式计算： 4 Y 4 FL d 2 L
（2）
二、测量仪的光杠杆镜和测量原理
光杠杆镜测微小长度变化量的原理：图 2 左侧曲尺状物为光杠 杆镜，M 是反射镜，b 即所谓光杠杆镜短臂的杆长，O 端为 b 边的 固定端，b 边的另一端则随被测钢丝的伸长、缩短而下降、上升，
五、实验数据与处理：
长度的测量（表 1）。 表 1 数据表 金属丝的直径：螺旋测微计的零位误差-0.021(mm)；示值误差 0.004(mm) 测量次数 直径 d/mm 1 0.511 2 0.530 3 0.514 4 0.523 5 0.532 平均值 0.522
不确定度： d 2 仪 S d 2 ，其中
答：卷尺、螺旋测微计、千分尺
（1）本实验应用的“光杠杆镜”放大法与力学中杠杆原理有哪些异同点？
答：放大微小的该变量
（2）本实验待测各量都是长度，为何采用不同的测量仪器？
答：被测物体对量程的需求不同，精度需求不同，有的需要精细，有的粗糙即可
（3）在实验逐差法时，如何充分利用所测得的数据？
答：各项相减，竟可能多的求出差值
, n2 , n3 ，这是钢丝收缩过程中的读数变化。 次撤掉 1kg 砝码，读取一次数据，依次得到 n1
注意：加、减砝码时，应轻放轻拿，避免钢丝产生较大幅度振动。加（或减）砝码后，钢丝会 有一个伸缩的微振动，要等钢丝渐趋平稳后再读数。
（5）测量光杠杆镜前后脚距离 b。把光杠杆镜的三只脚在白纸上压出凹痕，用尺画出两前脚的 连线，再用钢卷尺量出后脚到该连线的垂直距离。 （6）测量钢丝直径。用螺旋测微计在钢丝的不同部位测 3~5 次，取其平均值。测量时每次都要 注意记下数据，螺旋测微计的零位误差。 （7）测量光杠杆镜镜面到望远镜附标尺的距离 D。用钢卷尺量出光杠杆镜镜面到望远镜附标尺 的距离，作单次测量。 （8）用米尺测量钢丝原长 L0（钢丝夹具范围内长度）。
（7）若增重时，标读数与减重时对应荷重的标度数不吻合，其主要原因是什么？
答：可能是由于取砝码时，金属丝晃动的太剧烈。
八、附上原始数据：
三、弹性滞后效应 考虑到金属丝受外力作用时存在着弹性滞后效应，也就是说钢丝受到拉伸力作用时，并不能立
即伸长到应有的长度 Li Li L0 Li ，而只能伸长到 Li Li 。同样,当钢丝受到的拉伸力一旦减 小时，也不能马上缩短到应有的长度 Li ，仅缩短到 Li Li 。因此实验时测出的并不是金属丝应有 的伸长或收缩的实际长度。 为了消除弹性滞后效应引起的系统误差， 测量中应包括增加拉伸力以及 对应地减少拉伸力这一对称测量过程，实验中可以采用增加和减少砝码的办法实现。只要在增、减 相应重量时，金属丝伸缩量取平均，就可以消除滞后量 Li 的影响。即
