第九章 装配图
一、拼画装配图 二、读懂装配图 三、拆画零件图
一、拼画装配图
作业7 拼画装配图
一、内容
根据千斤顶，轴承架的零件图和装配示意图或立体 装配图，在A3或A2图纸上按比例1:1拼画装配图。
二、目的
熟悉和掌握装配图的内容及装配图表达的一般规定， 掌握画装配图的方法、步骤，以及装配图的尺寸标注。
三、要求
1.视图表达方案简洁合理，投影关系正确。 2.装配连接关系画法正确，工作原理表达清楚。 3.尺寸标注符合要求。 4.零件编号和明细表的填写恰当。
四、方法指导
1.画图前必须看懂全部零件图，并了解该装配体的 工作原理和各零件间的连接关系及相互位置关系。
2.根据装配体的特点综合选用装配图的各种表达方 法，力求表达清晰、制图简便。
法。
2.局部放大图主要
表达矩形螺纹的 ___牙__型__。
3.当螺杆2转动时,
滑块6作__升__降__运动。 滑块的工作行程是 ___5_0___mm。
三、拆画零件图
作业8 根据装配图拆画零件图
一 、内容 在看懂夹线体和空气过滤装配图的基础上，分别拆画 指定零件的零件工作图。 二、目的 1.熟悉由装配图拆画零件工作图的方法和步骤。 2.进一步提高读图能力和综合运用所学知识的能力。 三、要求 1.拆画的零件图，要求表达完整、清楚、简明合理。 2.零件结构完整、合理，能满足设计性能和工作要求。
CAD机械制图(第九章 装配图)
HUST
第十四章 装 配 图 §9-5 由零件图画装配图
一、拟定表达方案，选择主视方向
画 法 几 何 及 机 械 制 图
主视图要尽量多地表达其装配关系、零件之间的位置关系，尽可能反映工作原理或工作情况。
一般选择工作位置且反映较多主要零件的方向作为主视方向。其他视图的选择应各有侧重点， 辅助主视图完整清晰地表达部件。 分析：铣刀头有三条装配干线，支撑干线、输入干线、输出 干线
ݨ· ¿ ò ¯ · Â Ë Í ² » º º¨ Í· ò ¯ · Ó â » º º¨
② 为了表达不属于某部件， 又与该部件有关的零件， 也用双点划线画出与其有 关部分的轮廓。
ö ¯ á Ð ò ¯ · ¸ ¶ Ö ³ » º º¨
æ ¬ ò ¯ · µ Æ » º º¨
ݤ ¡ Ô ó Ã Ð Ä ß± ¾ º à  ¶ Ê Â ¹ Ó Ö Ð Ï í Ê Î Ö
第十四章 装 配 图 §9-5 由零件图画装配图
三、画装配图的步骤 1.确定视图方案后，定比例，定图幅，画 出标题栏、明细表框格。 2.合理布图，画出各视图的基准线
（支撑干线）上的零件
4.画装配次干线（输入、输出干线）上的零件 注意：先画大结构，再画细节；特别是键、销、 螺纹连接的画法 5.标注尺寸时，应标注哪些尺寸，可参看前 面介绍。初学者应注意，不能零件图上的尺 寸全部搬到装配图上。 6.编序号，填写表题栏、明细表、技术要求。 7.完成全图后应仔细审核，然后签名，注上时间。
§9-2 装配图的特殊表达方法
五、展开画法
为了表达不在同 一平面内而又相 互平行的轴上零 件，以及轴与轴 之间的传动关系， 可以按传动顺序 沿轴线剖开，而 后依此将轴线展 开在同一平面上 画出，并标注 “XX展开” 。
环境工程制图09环境工程装配图
9.2 环境工程装配图的表达方法
前几章介绍的图样画法对于装配图也是适用的,但是装配图的表达方 法也有它自身的一些特点。其重点在于表达机器或部件内外部的结构形状 、工作原理和零件之间的装配关系。
针对装配图特点,为了清晰又简便地表达出机器或部件的结构,国家标 准《机械制图》提出了一些装配图特有的表达方法:规定画法、特殊表达 画法及简化画法。
9.2 环境工程装配图的表达方法
9.3 环境工程装配图的绘制
9.3.1 装配图的尺寸标注
装配图主要用于产品的设计与装配,不是制造零件的直接依据,因此不需要注出每 个零件的所有尺寸,而需要注出以下几种尺寸。 (1)性能、规格尺寸 它是表示机器(或部件)性能、规格的尺寸,这些尺寸在该机器 设计前就已确定,因此也是设计机器、了解和选用机器的依据。 (2)装配尺寸 装配尺寸包括配合尺寸、相对位置尺寸和连接尺寸三类。 ① 配合尺寸。它是表示两个零件之间有公差配合性质的重要尺寸,也是拆画零件 图时,确定零件尺寸极限偏差的依据。如图9-3所示球阀装配图上的ϕ28H11/d11。 ② 相对位置尺寸。它是装配机器时,需要保证的零件或部件间相对位置的尺寸。 如图9-3所示球阀装配图中的ϕ40。 ③ 连接尺寸。零件或部件间连接时所需的尺寸。
总之,环境工程装配图是反映作者设计意图、指导构筑物或部件装配和工程 技术交流的重要文件。
9.1 环境工程装配图概述
9.1.2 装配图的内容
(1)一组视图 运用前几章所学的各种表达方法(如三视图、剖面图、断面图、局 部放大图等),正确、清晰、完整地展现出机器或零部件的工作原理、装配关系 、连接方式、结构形状等。图9-2为转子泵的装配图。图9-3为球阀的装配图。 (2)必要尺寸 装配图中不必要标注出每个零部件的尺寸,对于能够反映机器或部 件的规格、安装和装配过程中的尺寸,必须给予标注。 (3)技术要求 用文字或符号注明对机器或部件的装配、调试、使用等方面的要 求,以保证部件质量。 (4)标题栏、明细栏、零部件序号 为了便于生产的组织和管理,需按照一定的展 现格式,将零部件进行编号,并在明细栏中填上各种零部件的序号、名称、数量 、材料、质量等。把部件的名称、比例、图号以及设计单位名称、制图者、审 核者的签名写在标题栏中,如图9-2、图9-3所示。
电子工程制图第9章 装配图
(1) 当剖视图的剖切平面通过螺钉、螺母、垫圈等连接件 和实心件(如轴、杆、键、销、球等)的基本轴线时，这些零件 按不剖绘制。
(2) 相邻两零件接触在一起(即基本尺寸相同)，规定只画一 条轮廓线。相邻两零件不接触，无论间隙多小，均应留有间隙。
第9章 装 配 图
(3) 对于两相邻零件，当其剖切后，剖面线符号应有所区 别。若两相邻零件为金属材料，则应改变剖面线的方向和间隔 加以区别。
第9章 装 配 图 图9-9 沉孔
第9章 装 配 图 图9-10 凸台
第9章 装 配 图 2．螺纹连接结构 (1) 为保证拧紧，应适当加长螺纹尾部，在螺杆上加工出 退刀槽，在螺孔上做出凹坑或倒角，如图9-11所示。
图9-11 螺纹连接结构
第9章 装 配 图 (2) 为了便于拆装，必须留出扳手的活动空间(见图9-12)和 装拆螺栓的空间(见图9-13)。
第9章 装 配 图
第9章 装 配 图
第9章 装 配 图
第9章 装 配 图
第9章 装 配 图
9.1 装配图的作用和内容
表达整件或部件的图样称为装配图。装配图反映设计者 的意图，表达装配体的工作原理、性能要求、零件之间的装 配关系和零件的主要结构形状，以及在装配、检验、安装时 所需要的尺寸数据和技术要求。在进行设计、装配、调试、 检验、使用和维修时都需要装配图。
(4) 同一零件在装配图的不同视图中，其剖面线的方向和 间隔应完全一致。当零件厚度较薄时，其剖面线允许涂黑。
图9-2所示的示例综合体现了装配图上的规定画法。
第9章 装 配 图 图9-2 装配图的规定画法
第9章 装 配 图
9.2.2 特殊表达方法 1．沿零件结合面剖切和拆卸画法 在装配图的某个视图上，当某些零件遮住了需要表达的某
(2) 相邻两零件接触在一起(即基本尺寸相同)，规定只画一 条轮廓线。相邻两零件不接触，无论间隙多小，均应留有间隙。
第9章 装 配 图
(3) 对于两相邻零件，当其剖切后，剖面线符号应有所区 别。若两相邻零件为金属材料，则应改变剖面线的方向和间隔 加以区别。
第9章 装 配 图 图9-9 沉孔
第9章 装 配 图 图9-10 凸台
第9章 装 配 图 2．螺纹连接结构 (1) 为保证拧紧，应适当加长螺纹尾部，在螺杆上加工出 退刀槽，在螺孔上做出凹坑或倒角，如图9-11所示。
图9-11 螺纹连接结构
第9章 装 配 图 (2) 为了便于拆装，必须留出扳手的活动空间(见图9-12)和 装拆螺栓的空间(见图9-13)。
第9章 装 配 图
第9章 装 配 图
第9章 装 配 图
第9章 装 配 图
第9章 装 配 图
9.1 装配图的作用和内容
表达整件或部件的图样称为装配图。装配图反映设计者 的意图，表达装配体的工作原理、性能要求、零件之间的装 配关系和零件的主要结构形状，以及在装配、检验、安装时 所需要的尺寸数据和技术要求。在进行设计、装配、调试、 检验、使用和维修时都需要装配图。
(4) 同一零件在装配图的不同视图中，其剖面线的方向和 间隔应完全一致。当零件厚度较薄时，其剖面线允许涂黑。
图9-2所示的示例综合体现了装配图上的规定画法。
第9章 装 配 图 图9-2 装配图的规定画法
第9章 装 配 图
9.2.2 特殊表达方法 1．沿零件结合面剖切和拆卸画法 在装配图的某个视图上，当某些零件遮住了需要表达的某
工程制图第9章装配图
运动机件的极 限位置轮廓线 画双点画线。
（2）相邻零（部）件表示法 在装配图中，当需要表示与本部件有装配或安装关系但 不属于本部件的相邻零（部）件时，可用双点画线画出 其外形轮廓。
与装配体有关的相 临零部件
（3）夸大画法
薄垫片的厚度、 小间隙等按实际尺寸 表示不明显是可适当 夸大画出。
垫圈厚度 夸大画出
＊弄清各零件的作用和它们之间的相对位置、 装配关系和连接固定方式。
2. 布置视图 画各视图的主要基线。并注意各视图之间留有适当间隔， 以便标注尺寸和进行零件编号。 3. 画主要装配线 先画主体零件（固定钳身）。 从主视图开始，画各视图的主要轮廓 。
4. 按装配顺序, 画主装配线上其它零件。 画丝杠、活动钳身、套螺母 5. 画其它装配线 画紧固螺钉、钳口板 6. 画细部结构
第9章 装配图
9.1 装配图的作用和内容 9.2装配图的表达方法 9.3 装配图中的尺寸、零件序号和明细栏 9.4 装配结构简介 9.5 装配图的画法 9.6读装配图
9.1 装配图的作用和内容
装配图的概念：装配图是机器设计中设计意图的反映，是 机器设计、制造的重要的技术依据。装配图表达了机器或 部件的工作原理、零件间的装配关系和各零件的主要结构 形状，以及装配、检验和安装时所需要的尺寸和技术要求。 为装配图
①画黑点 ②画指引线 ③横线或圆
•
•
7
细实线
7
④序号数字比装配图上的尺寸数字大一号或两号
螺纹紧固件用公共指引线编号
1 2 3
3 2 1
1 2 3
1 23
⑵ 装配图中相同的零件只编一个号，不能重复 （3）对于标准化组件，如轴承、油杯，只编一个号 （4）装配关系清楚的零件组，可采用公共指引线编号 （5） 指引线不能相交, 在通过剖面线的区域时不能与 线平行。 剖面
SMT 工程制图( 装配图)32页PPT
2.装配尺寸
1)配合尺寸:它是表示
两个零件之间配合性
质的尺寸，一般用配
合代号注出。
2)极限位置尺寸：零
件在装配时需要保证 的极限位置尺寸。
3.安装尺寸
4.总体尺寸（总长、总宽、总高）
前页 后页 回本节 回本讲
5.其他重要尺寸
1）对实现装配体的 功能有重要意义的零件 结构尺寸。
2）运动件运动范围 的极限尺寸。
二、技术要求
1）装配图上标注的技术要求应包括：产品及其组成部 分装配、检验及使用等方面的要求。
2）书写的技术要求应用文字书写在明细栏上方或图纸 下方的空白处。
前页 后页 回本节 回本讲
第四节 装配图的序号和明细栏
一、零、部件序号的编排规定
1、 所有的零件都必须编写序号，相同的零件只编一个序号； 2、 一个部件（或组件）只许编写一个序号； 3、零、部件的序号应与明细栏的序号一致。
称为一般表达方法。
前页 后页 回本讲
一、装配图的视图选择
首先选择主视图——要反映 主要结构、极限位置、装配 关系、符合工作位置原则。 其他视图补充表达未能表达 清楚的装配关系、结构形式、 传动路线。 局部剖视图、局部放大图表 示细小零件的装配关系和零 件的结构。
装配图一般画成剖视图。
前页 后页 回本节 回本讲
三、装配图的特殊表达方法
1.拆卸画法
为了表示被某一零件遮挡 的部分，可在视图中假想地 拆去某些零件来表达。但应 注明“拆去××零件”，或 “拆去×号零件”。
2.沿零件结合面剖切的 画法
如图俯视图的右半部分 沿轴承盖与轴承座的结合 面剖开，结合面不画剖面 线，被剖到的其他零件应 画剖面线。
前页 后页 回本节 回本讲
工程制图CAD装配图
装 配 图
装配图：表达机器或部件的图样。
装配图表达机器的工作原理、零件间装配关系、零件主要结构形状以及装配、检验、安装时所需尺寸数据、技术要求。
装配图的内容
一组图形 表达机器工作原理、零件间装配关系、 零件主要结构。 必要的尺寸 性能、装配、总体、安装等尺寸。 技术要求 装配、检验、使用等方面的要求。 零件序号、明细栏和标题栏
防松的结构
止动垫圈防松 这种装置常用来固定安装在轴端部的零件。
防松的结构
止动垫片锁紧 螺母拧紧后弯倒止动垫片的止动边即可锁紧螺母。
密封防漏的结构
为防止机器内部液体外漏同时防止外部灰尘侵入，要采用密封防漏措施。
滚动轴承的密封
滚动轴承需要进行密封，防止外部的灰尘和水分进入轴承，也防止轴承的润滑剂渗漏。
2．确定其他视图
画装配图的步骤
定方案，定比例，定图幅，画出图框 布图，画出基准 画图 标注尺寸 编零件序号、填写明细栏、标题栏 检查、描深
虎钳拆装演示
点击播放
画虎钳装配图
工作原理
此千斤顶是利用螺纹传动来顶起重物的起重或顶压工具。 用一绞杠使螺旋杆在螺套中转动，而螺套镶在底座里，并用螺钉定位。在螺旋杆的一端球面上，套装一个顶垫并加装一个螺钉，使其不脱落。绞杠转动时，螺旋杆做旋转运动的同时做轴向移动。
02
标题栏和明细栏
装配图的明细栏画在标题栏上方。 明细栏中，零件序号编写顺序是从下向上。
常见装配结构的合理性要求
装配体构形设计的合理性
接触面与配合面的结构
两零件的接触面，在同一方向上只能有一对接触面。
为保证接触良好，接触面需经机械加工。合理的减少加工面积，可降低加工费用、改善接触情况。
工程制图习题册 参考答案 第9章 装配图
第 9 章 装备图 参考答案
《工程制图习题册》第９章 装配图（参考答案） [重庆大学出版社] 专业班级 学号 姓名
9.2 读装配图
阅读钻模装配图，回答下列问题。
专业班级 学号 姓名
9.2 读装配图
阅读钻模装配图，回答下列问题。
（1）该钻模由9 种零件组成，有3 个标准件。
（2）装配图由3 个基本视图组成，分别是主视图、俯视图、左视图。
被加工件采用假想画法表达。
（3）件 4 在剖视中按不剖切处理，仅画出外形，原因是该件为实心杆件。
（4）俯视图中细虚线表示件5 中的结构。
（5）根据视图想零件形状，分析零件类型。
属于轴套类的有：钻套、轴、衬套 。
属于盘盖类的有：钻模板 、开口垫圈 。
属于箱体类的有：底座。
（6）φ22H7/k6 是件4 与件7 的配合尺寸。
轴件的公差带代号为k6，孔件 的公差带代号为H7。
（7）φ26H7/n6 表示件7与件2是基孔制过盈配合。
（8）件 4 和件 1 是过渡配合，件 3 和件 2 是间隙配合。
（9）φ66h6 是性能（规格）尺寸，φ86、74 是外形尺寸。
（10）件 8 的作用是定位。
（11）怎样取下被加工零件？旋松件 6，取下件5，拿下件2之后，即可将被加工零件取下。
（答案略）（12）另用图纸画出件 1 的俯视图（只画外形，不画细虚线）。
按图形实际大小以 1∶1 的比例画图，不注尺寸。
90机械制图第9章 装配图PPT课件
2）在装配图中，零件的某些工艺结 构，如倒角、圆角、退刀槽等允许不画。 螺栓头部和螺母也允许按简化画法画出， 如图9-7(b)所示。
3）在装配图中，可用粗实线表示 带传动中的带如图9-7(c)所示；用细点划 线表示链传动中的链, 如图9-7(d)所示。
装配图的简化画法
简化画法
9.3 装配图的尺寸标注和技术要求
3. 安装尺寸 将装配体安装到地基或 其它设备上所需要的尺寸。例如：图 9-2中的180、2xφ17，图9-5中的155、 150、4xφ11等。
4. 外形尺寸 装配体在长、宽、高三个 方向上的最大尺寸，它们提供了装配 体在包装、运输和安装过程中所占的 空间大小。例如：图9-2中的240、80、 160，图9-5中的418、190等。
9.1.1 装配图的作用
1. 在设计机器或部件过程中，一般先根 据设计思想画出装配示意图，再根据装配 示意图画出装配图，然后根据装配图进行 零件设计并画出零件图（即拆图）。
2. 在产品制造中，装配图是制定装配 工艺规程，进行装配、检验的主要技术文 件。
3. 在机器使用及维修时，它还是安装、 调试、操作、检修机器和部件的重要依据。
9.3.2 技术要求
不同性能的装配体，其技术要求各不相同。拟 定技术要求时，一般可以从以下几个方面考虑：
1）装配要求 指装配体在装配过程中需注意的 事项及装配后应达到的要求，如准确度、装配间 隙、润滑要求等，如图9-2。
2）检验要求 指对装配体基本性能的检验、试 验及操作时的要求。
3）使用要求 指对装配体的规格、参数及维护、 保养、使用时的注意事项及要求。
9.1 装配图的作用和内容
任何一台机器都是由若干部件和零件 构成的，而部件也是由若干零件按一定的 装配关系和技术要求装配而成的。
3）在装配图中，可用粗实线表示 带传动中的带如图9-7(c)所示；用细点划 线表示链传动中的链, 如图9-7(d)所示。
装配图的简化画法
简化画法
9.3 装配图的尺寸标注和技术要求
3. 安装尺寸 将装配体安装到地基或 其它设备上所需要的尺寸。例如：图 9-2中的180、2xφ17，图9-5中的155、 150、4xφ11等。
4. 外形尺寸 装配体在长、宽、高三个 方向上的最大尺寸，它们提供了装配 体在包装、运输和安装过程中所占的 空间大小。例如：图9-2中的240、80、 160，图9-5中的418、190等。
9.1.1 装配图的作用
1. 在设计机器或部件过程中，一般先根 据设计思想画出装配示意图，再根据装配 示意图画出装配图，然后根据装配图进行 零件设计并画出零件图（即拆图）。
2. 在产品制造中，装配图是制定装配 工艺规程，进行装配、检验的主要技术文 件。
3. 在机器使用及维修时，它还是安装、 调试、操作、检修机器和部件的重要依据。
9.3.2 技术要求
不同性能的装配体，其技术要求各不相同。拟 定技术要求时，一般可以从以下几个方面考虑：
1）装配要求 指装配体在装配过程中需注意的 事项及装配后应达到的要求，如准确度、装配间 隙、润滑要求等，如图9-2。
2）检验要求 指对装配体基本性能的检验、试 验及操作时的要求。
3）使用要求 指对装配体的规格、参数及维护、 保养、使用时的注意事项及要求。
9.1 装配图的作用和内容
任何一台机器都是由若干部件和零件 构成的，而部件也是由若干零件按一定的 装配关系和技术要求装配而成的。
工程制图——装配图
返回
第四步.按装配顺序，画主装配线上其它零件。
第五步.画其它装配线 阀芯、阀杆、填料压紧盖、扳手
第六步.画细部结构填料、螺栓、螺母、密封圈等。
第七步.完成装配图
检查无误后加深图线，画剖面线，标注尺寸，对零件进行编号， 填写明细栏、标题栏，书写技术要求等，完成装配图。
平口钳
平口钳立体图
螺钉M616 键 410 螺母M121.5 垫圈12 传动齿轮 压紧螺母 轴套 密封圈 右端盖 泵体
12 1 1 1 1 1 1 1 1 1
35 5 4 45 35 3 65Mn 2 45 m=2.5,Z=20 1 35 序号 45
橡胶
GB/T67 GB/T119 01-03 01-02 01-01
12 1 1 1 1 1 1 1 1 1
35 45 35 65Mn 45 35 45 橡胶 HT200 HT200
5 4 3 2 1
序 号
09.01.04 GB119-86 09.01.03 09.01.02 09.01.01 代号
垫 片 销A5×18 传动齿轮轴 齿 轮 轴 左 端 盖 名称
2 4 1 1 1 数 量 比例
70 33 12.5 25 -0.05 -0.1 0.8 25 +0.040 -0.017 45° 0.7 G3/8 +0.027 28.76-0.017
A
其余
A
与泵体配作
6.3
0.8
0.8
A
6.3
12.5
120 °
0.015 B
24
0.8 B 0.04 A 0.8 0.010 A 20
65
0.015
27 锪平 13
3
机械制图第9章(装配图)
9.6.2由装配图拆画零件图
1.拆画零件图应注意的几个问题 (1)完善零件结构装配图主要是表达装配关系，有些零件 的结构形状往往表达得不够完整，因此，在拆图时，应根据 零件的功用加以设计、补充、完善。 (2)重新选择表达方案装配图的视图选择，是从表达装配 关系和整个部件的情况考虑的。因此，在选择零件的表达方 案时，不应简单照搬，应根据零件的结构形状，按照零件图 的视图选择原则重新考虑。
上一页 下一页 返回
9.6读装配图及由装配图拆画零件图
(3)补全工艺结构在装配图上，零件上的细小工艺结构，如 倒角、圆角、退刀槽等往往予以省略，在拆图时，这些结构 均应补全，并加以标准化。 (4)补齐所缺尺寸，协调相关尺寸装配图上的尺寸很少，所 以拆图时必须补足所缺的尺寸。装配图已注出的尺寸，应将 其直接注在相应零件图上。 相邻零件接触面的有关尺寸和连接件的有关定位尺寸必须一 致，拆图时应一并将它们注在相关零件图上。对于配合尺寸 和重要的相对位置尺寸，应注出偏差数值。
上一页 下一页 返回
9.1 装配图的内容及其表达方法
(3)夸大画法装配图中，对于薄片零件、细丝弹簧、微小间 隙等，若按它们的实际尺寸画图，在装配图中很难画出或难 以明显表示时，可不按比例而采用夸大画法。 (4)假想画法当需要表示某些零件的运动范围和极限位置时， 可用双点画线画出该零件在极限位置上的形状;当为了表示与 本部件有装配关系但又不属于本部件的其他相邻零部件时， 可用双点画线画出相邻零部件的轮廓。
上一页
返回
9.6读装配图及由装配图拆画零件图
在设计过程中，先画装配图，然后由装配图拆画零件图;在 生产过程中，则对照装配图装配零、部件成机器。因此，读 懂装配图才能理解装配体的工作原理、装配关系，了解装配 体的装配、安装、调试、使用和维修的要求。 .装配体的名称、用途、性能及其工作原理。 .装配体中各零件的相对位置、装配关系、连接方式及装拆顺 序。 了解装配体的尺寸及技术要求。 看清各零件的形状、大小、结构和材料。
机械制图教材第9章装配图基础知识ppt课件(装配图的作用、内容、画法、看装配图、装配图结构的合理性)
3.技术要求：是与部件或机器有关的性能，装配，检验，使用等方面的要求。
4.明细栏和标题栏 ：说明部件或机器的组成情况，如零件的代号、名称、数量和材料，填写图名、图号、设计单位，制图、审核、日期和比例等。
小 结
了解装配图的作用与内容2.掌握装配图的尺寸标注基本要求
02
装 配 图 的 画 法
（4）指引线不允许相交。当通过有剖面线的区域时，指引线不应与剖面线平行。
（5）指引线可画成折线，但只可曲折一次。
（6）装配图中序号应按水平或垂直方向排列整齐。并应按顺时针或逆时针方向顺次排列。
明细栏的内容有零件、部件序号、代号、名称、数量、材料以及备注等项目，也可按实际需要增加或减少。
01
装配结构的合理性
一、常见的装配结构
在绘制装配图时，要注意装配结构的合理性。
1.接触面的合理结构
两零件应避免在同一方向上有两对表面接触。如下表。
结构不合理
结构合理
由于尺寸L的加工误差，不能保证两对平面同时接触
L
在轴向，不能有两对水平端面同时接触
三、装配图的尺寸标注及技术要求
（3）安装尺寸
（4）外形尺寸
将部件安装到机座上所需要的尺寸。
部件在长、宽、高三个方向上的最大尺寸。
（5）其他重要尺寸
装配时需要加工的尺寸、保证设计性能的尺寸、某些重要的结构尺寸。
装配图上一般应注写以下几方面的技术要求:
（1）装配过程中的注意事项和装配后应满足的要求。如保证间隙，精度要求，润滑方法，密封要求等。
（2）相邻的两个或两个以上零件，剖面线的倾斜方向相反或间隔不同。
（3）同一零件在各视图上的剖面线方向和间隔必须一致。
（4）在装配图中，当剖切平面通过螺钉、螺母、垫圈等紧固件以及轴、连杆、球、钩子、键、销等实心零件的轴线时，则这些零件均按不剖绘制。
机械制图项目九装配图
机械制图-项目九装配图
路漫漫其悠远
2020/11/18
机械制图项目九装配图
任务引入
• 对照右侧实物图，仔细阅读 下列装配图，思考：
• 一张完整的零件图有哪些作 用，包括哪些内容呢？
路漫漫其悠远
图9.1 滑动轴承 机械制图项目九装配图
任务引入
路漫漫其悠远
图9.2 滑动轴承装配图
机械制图项目九装配图
路漫漫其悠远
图9.8 序号组成 机械制图项目九装配图
任务4装配图的零、部件编号
图9.9 零件组序号
路漫漫其悠远
对紧固件组或装配关系清楚的零件组，允许采用公共指引线
零件的序号应沿水平或垂直方向按顺时针或逆时针方向排列，并 尽量使序号间隔相等
机械制图项目九装配图
任务5标题栏及明细栏的绘制与阅读
路漫漫其悠远
路漫漫其悠远
2020/11/18
机械制图项目九装配图
图9.10 装配图标题栏和明细栏格式
1)粗细实线分明 2)序号应自下而上顺序填写，如向上延伸位置 不够，可以在标题栏紧靠左边自下而上延续。 3)标准件的国家标准代号可写入备注栏。
机械制图项目九装配图
任务6常见的装配工艺结构
（错误）
路漫漫其悠远
9.11 两零件截图面的结构（正确）
为了避免装配时表面互相发生干涉，两零件 在同一方向上只应有一个接触面
• 从上图可知，一张完整的装配图应包括以下4部分内容： • 1）一组视图 • 2）必要的尺寸 • 3）技术要求 • 4）零件序号和明细栏
路漫漫其悠远
机械制图项目九装配图
任务2装配图的视图表达 • 2.1装配图的规定画法
图9.3 接触面和非接触面画法
1）两相邻零件的接触面和配合面只画一条线，但是如果两相邻零 件的基本尺寸不相同，即使间隙很小，也必须画成两条线。
路漫漫其悠远
2020/11/18
机械制图项目九装配图
任务引入
• 对照右侧实物图，仔细阅读 下列装配图，思考：
• 一张完整的零件图有哪些作 用，包括哪些内容呢？
路漫漫其悠远
图9.1 滑动轴承 机械制图项目九装配图
任务引入
路漫漫其悠远
图9.2 滑动轴承装配图
机械制图项目九装配图
路漫漫其悠远
图9.8 序号组成 机械制图项目九装配图
任务4装配图的零、部件编号
图9.9 零件组序号
路漫漫其悠远
对紧固件组或装配关系清楚的零件组，允许采用公共指引线
零件的序号应沿水平或垂直方向按顺时针或逆时针方向排列，并 尽量使序号间隔相等
机械制图项目九装配图
任务5标题栏及明细栏的绘制与阅读
路漫漫其悠远
路漫漫其悠远
2020/11/18
机械制图项目九装配图
图9.10 装配图标题栏和明细栏格式
1)粗细实线分明 2)序号应自下而上顺序填写，如向上延伸位置 不够，可以在标题栏紧靠左边自下而上延续。 3)标准件的国家标准代号可写入备注栏。
机械制图项目九装配图
任务6常见的装配工艺结构
（错误）
路漫漫其悠远
9.11 两零件截图面的结构（正确）
为了避免装配时表面互相发生干涉，两零件 在同一方向上只应有一个接触面
• 从上图可知，一张完整的装配图应包括以下4部分内容： • 1）一组视图 • 2）必要的尺寸 • 3）技术要求 • 4）零件序号和明细栏
路漫漫其悠远
机械制图项目九装配图
任务2装配图的视图表达 • 2.1装配图的规定画法
图9.3 接触面和非接触面画法
1）两相邻零件的接触面和配合面只画一条线，但是如果两相邻零 件的基本尺寸不相同，即使间隙很小，也必须画成两条线。
工程制图 第九章 装配图
（1）部件分析
工作原理 结构
配合关系 联接固定关系
相对位置关系
精品资料
工作(gōngzuò)原理
转动扳手 (bān shou)13， 阀杆12通 过嵌入阀 芯槽内的 扁榫转动 阀芯4，使 流体通过 或截断。
精品资料
球阀装配(zhuāngpèi)体分解图
精品资料
（2）主视图的选择
一般按部件的工作位置选择，主视图应能较好地表达 (biǎodá)部件的工作原理、零件间的主要装配关系及主要 零件的结构形状特征。
一、读装配图的基本要求
1.了解装配体的名称、用途、性能及工作原理、 传动关系。
2.弄清零件间的装配关系、连接方式和相对位 置。
3.分析各零件的结构形状和作用。
精品资料
安 全 阀 装 配 图
精品资料
二、方法(fāngfǎ)和步骤
1.概括了解，分析视图
（1）了解部件的名称和用途，可以通过调查研究查阅
精品资料
3.对零件图上 尺寸(chǐ cun) 的处理
（1）注出装 配图上已标注 (biāo zhù)的 尺寸
（2）注出装配 图上未标注的尺 寸
4.确定技术要求
精品资料
其余
1.图中未注圆角均为R5 2.铸件不得有砂眼、气孔、裂纹等缺陷
阀体
精品资料
小结(xiǎojié)
1.掌握装配图的规定(guīdìng)画法、特殊画法。
（1）完全 部件的功用、工作原理、装配关系及安
装关系等内容表达要完全。
（2）正确 视图、剖视、及装配关系等的表示方法正 确，符合国标规定。
（3）清楚 读图时清楚易懂。
精品资料
2.表达方案(fāng àn)的内容
选择主视图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
部件或机器，示意性表达装配 关系、工作原理、传动路线。
了解、分析装配体——球阀组成
球阀工作原理
控制流体流量
了解、分析装配体：零件之间的位置关系
全面分析装配体
旋转90°关闭
流出
流进
2.看零件图: 看标题栏,分析视图、结构、尺寸。
扳手
调整垫
压紧套
阀杆 密封圈
填料垫
阀盖 阀芯
对照装配资 料完整阅读 全套零件图
螺母M8 6 Q235 螺栓M865 4 Q235 螺栓M825 2 Q235
名 称 数量 材料
备注
减速器
比例 11 重量
(图号)
制图 审核
日期 日期
(厂名)
24 25
26 27 28 29 30
31
2. 定方案、 定比例、定 图幅，画出 图框
3. 根据 表达方案、 画主要基 准线
4. 画主 要装配 干线， 逐次向 外扩张
可省略 可省略 可省略
画图步骤举例
定位 基准线
按定位关系有 顺序逐个画出
先画主 件轮廓
画基准线 画图框 布置图形
画剖视图步骤
按定位关系有 顺序逐个画出
定位 基准线
剖视图从 内向外画
先画主件轮廓 画基准线
螺纹调节支承装配图
由零件图拼画装配图举例——球阀
1. 通过实物或资料 了解、分析装配体。
装配示意图: 把装配体当成透 明体，用简单线条示意性画出
17 8-5-17
齿轮轴
1 45
16 8-5-16 15 8-5-15
嵌入端盖 1 尼龙
螺塞
1 Q235
14 8-5-14
垫圈
1 石棉
13 8-5-13
塑料油标 1
12 GB/T117-86 销A418
11 8-5-11
机体
2 Q235 1 ZL102
10 8-5-10 9 8-5-09
机盖 垫片
1 ZL102 1 石棉
1. 读懂零件图和装配示意图。
1 234 5 6 7 8 9
10
11 12
13 16 17
18 19 20
31 8-5-31
齿轮
1 HT200
30 8-5-30
调整环
1 Q235
14
15
29 8-5-29
28 8-5-28
支承环
1 Q235
嵌入端盖 1 尼龙
27 8-5-27
轴
1 45
21 22 23
26 8-5-26
嵌入端盖 1 Q235
25
填料
1 毛毡
24 8-5-24
挡油环
2 10
23 GB/T1096-79 键1022 1 45
22 606 GB/T 滚动轴承 2
21
填料
1 毛毡
20 8-5-20
嵌入端盖 1 Q235
19 604 GB/T
滚动轴承 2
18 8-5-18
调整环
1 Q235
调节定位 基准面
了解、分析装配体
螺纹调节支承装配图
螺纹调节支承零件图—支承杆
有螺纹 连接关系
制图 审核
看懂支承杆零件图
1：1 45 1 件 支承杆
TT—05
螺纹调节支承零件图—调节螺母
有螺纹
连接关系
制图 审核
1：1 45 1 件 调节螺母
TT—04
看懂调节螺母零件图
螺纹调节支承零件图—套筒
有螺纹 连接关系
阀体
看零件图
包容固定 其它零件
看零件图
安装固定
旋转， 控制流量
看零件图
传递运动
3. 确定装配图表达方案, 定主视图和其它视图
俯视图表达外形
左视图可半剖
主视图全剖
4. 画球阀装配图
确定零件 之间的位
置关系
判断可见性， 擦去被遮挡线
画球阀装配图2
判断可见性， 擦去被遮挡线
俯、左视图 及其它问题
(a）画出 机体
(b）画出机 盖
（c）画 出齿轮及 齿轮轴
（d） 画 出轴承、 轴承端盖、 挡油环、 轴套及调 整环
（e） 画 出密封圈
（f） 画出 螺栓、销
（g） 画 出油塞
（h） 画 出油标
（i） 画 出视孔盖
80 160
24 18
M126g
70±0.06
23
133
179
34
99

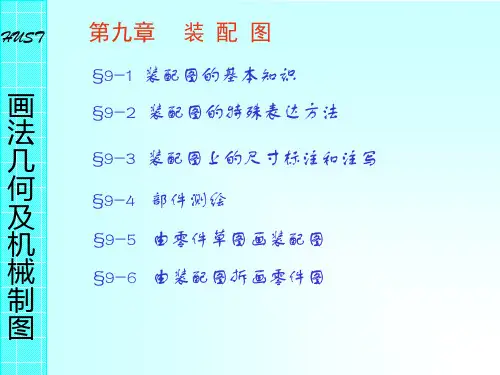

第九章 装配图
§9.1 装配图的基本知识 §9.2 装配图的视图选择 §9.3 装配图中的尺寸标注和技术要求注写 §9.4 装配图中的明细栏和零、部件序号的编排 §9.5 画装配图的方法和步骤 §9.6读装配图和拆画零件图
§9.2 装配图的视图选择 §9.5 画装配图的方法和步骤
部件既然是由若干零件所组成，那么，根据组成部件的所有 零件图，就可以拼画成部件的装配图，方法和步骤：
1. 了解部件 2. 确定表达方案 3. 画装配图的步骤
1.了解部件
2. 确定表达方案
3.画装配图的步骤
由零件图拼画装配图—螺纹调节支承
旋转螺母 支杆升降
装配示意图: 把装配体当成透明体,用简
单线条示意性画出部件或机器，示意性 表达装配关系、工作原理、传动路线。定位 基准面有螺纹 Nhomakorabea连接关系
螺纹调节支承的应用
8 8-5-08
视孔盖
1 Q235
7 GB/T6170-86 螺母M10
6 8-5-07
透气塞
1 Q235 1 Q235
5 GB/T67-85 4 GB/T93-87
螺钉M310 4 Q235
垫圈8
6 Q235
3 GB/T6170-86
2 GB/T5780-86 1 GB/T5781-86 序号 代 号
螺纹调节支承装配
螺纹调节支承装配连接关系
定位 基准
螺纹传 动关系
定位 基准
螺纹连 接关系
定位 基准
画装配图注意事项
1.抓住装配线，从内向外 （或从外向内）逐个画出。
2.分析清楚各零件定位基准 面（线）和作图基准线。
3.分清零件间前后关系，被 遮挡的投影线随时擦除。
4.零件的工艺结构可省略。
5.分析清楚零件间的装配关 系（从尺寸分析入手）。
[例题] 画减速器的装配图
1.减速器的工作原理 2.减速器的装配关系 3.减速器装配图的画图过程
1. 减速器的工作原理
2. 减速器的装配关系
3. 减速器装配图的画图过程
减速器装配图的画图步骤
1. 读懂零件图和装配示意图 2. 定方案、定比例、定图幅，画出图框 3. 根据表达方案、画主要基准线 4. 画主要装配干线，逐次向外扩张 5. 标注尺寸 6. 编件号、填写明细表、标题栏和技术要求 7. 检查、描深
制图
定位基准 审 核
看懂套筒零件图
1：1 45 1 件 套筒
TT—02
螺纹调节支承零件图—底座
画图基准线
看懂底座零件图
制图 审核
1：1 ZG25 1 件 底座
TT—01
确定表达方案、选定主视图和其它视图
俯视图 表达外形
左视图半 剖或局剖
主视图全剖
螺纹调节支承组成
确定表达 方案,选定 主视图和 其它视图
70
1:10
5. 标注尺寸
78 104
35
35 104
74
210
4
47J7/h8
47J7
了解、分析装配体——球阀组成
球阀工作原理
控制流体流量
了解、分析装配体：零件之间的位置关系
全面分析装配体
旋转90°关闭
流出
流进
2.看零件图: 看标题栏,分析视图、结构、尺寸。
扳手
调整垫
压紧套
阀杆 密封圈
填料垫
阀盖 阀芯
对照装配资 料完整阅读 全套零件图
螺母M8 6 Q235 螺栓M865 4 Q235 螺栓M825 2 Q235
名 称 数量 材料
备注
减速器
比例 11 重量
(图号)
制图 审核
日期 日期
(厂名)
24 25
26 27 28 29 30
31
2. 定方案、 定比例、定 图幅，画出 图框
3. 根据 表达方案、 画主要基 准线
4. 画主 要装配 干线， 逐次向 外扩张
可省略 可省略 可省略
画图步骤举例
定位 基准线
按定位关系有 顺序逐个画出
先画主 件轮廓
画基准线 画图框 布置图形
画剖视图步骤
按定位关系有 顺序逐个画出
定位 基准线
剖视图从 内向外画
先画主件轮廓 画基准线
螺纹调节支承装配图
由零件图拼画装配图举例——球阀
1. 通过实物或资料 了解、分析装配体。
装配示意图: 把装配体当成透 明体，用简单线条示意性画出
17 8-5-17
齿轮轴
1 45
16 8-5-16 15 8-5-15
嵌入端盖 1 尼龙
螺塞
1 Q235
14 8-5-14
垫圈
1 石棉
13 8-5-13
塑料油标 1
12 GB/T117-86 销A418
11 8-5-11
机体
2 Q235 1 ZL102
10 8-5-10 9 8-5-09
机盖 垫片
1 ZL102 1 石棉
1. 读懂零件图和装配示意图。
1 234 5 6 7 8 9
10
11 12
13 16 17
18 19 20
31 8-5-31
齿轮
1 HT200
30 8-5-30
调整环
1 Q235
14
15
29 8-5-29
28 8-5-28
支承环
1 Q235
嵌入端盖 1 尼龙
27 8-5-27
轴
1 45
21 22 23
26 8-5-26
嵌入端盖 1 Q235
25
填料
1 毛毡
24 8-5-24
挡油环
2 10
23 GB/T1096-79 键1022 1 45
22 606 GB/T 滚动轴承 2
21
填料
1 毛毡
20 8-5-20
嵌入端盖 1 Q235
19 604 GB/T
滚动轴承 2
18 8-5-18
调整环
1 Q235
调节定位 基准面
了解、分析装配体
螺纹调节支承装配图
螺纹调节支承零件图—支承杆
有螺纹 连接关系
制图 审核
看懂支承杆零件图
1：1 45 1 件 支承杆
TT—05
螺纹调节支承零件图—调节螺母
有螺纹
连接关系
制图 审核
1：1 45 1 件 调节螺母
TT—04
看懂调节螺母零件图
螺纹调节支承零件图—套筒
有螺纹 连接关系
阀体
看零件图
包容固定 其它零件
看零件图
安装固定
旋转， 控制流量
看零件图
传递运动
3. 确定装配图表达方案, 定主视图和其它视图
俯视图表达外形
左视图可半剖
主视图全剖
4. 画球阀装配图
确定零件 之间的位
置关系
判断可见性， 擦去被遮挡线
画球阀装配图2
判断可见性， 擦去被遮挡线
俯、左视图 及其它问题
(a）画出 机体
(b）画出机 盖
（c）画 出齿轮及 齿轮轴
（d） 画 出轴承、 轴承端盖、 挡油环、 轴套及调 整环
（e） 画 出密封圈
（f） 画出 螺栓、销
（g） 画 出油塞
（h） 画 出油标
（i） 画 出视孔盖
80 160
24 18
M126g
70±0.06
23
133
179
34
99
第九章 装配图
§9.1 装配图的基本知识 §9.2 装配图的视图选择 §9.3 装配图中的尺寸标注和技术要求注写 §9.4 装配图中的明细栏和零、部件序号的编排 §9.5 画装配图的方法和步骤 §9.6读装配图和拆画零件图
§9.2 装配图的视图选择 §9.5 画装配图的方法和步骤
部件既然是由若干零件所组成，那么，根据组成部件的所有 零件图，就可以拼画成部件的装配图，方法和步骤：
1. 了解部件 2. 确定表达方案 3. 画装配图的步骤
1.了解部件
2. 确定表达方案
3.画装配图的步骤
由零件图拼画装配图—螺纹调节支承
旋转螺母 支杆升降
装配示意图: 把装配体当成透明体,用简
单线条示意性画出部件或机器，示意性 表达装配关系、工作原理、传动路线。定位 基准面有螺纹 Nhomakorabea连接关系
螺纹调节支承的应用
8 8-5-08
视孔盖
1 Q235
7 GB/T6170-86 螺母M10
6 8-5-07
透气塞
1 Q235 1 Q235
5 GB/T67-85 4 GB/T93-87
螺钉M310 4 Q235
垫圈8
6 Q235
3 GB/T6170-86
2 GB/T5780-86 1 GB/T5781-86 序号 代 号
螺纹调节支承装配
螺纹调节支承装配连接关系
定位 基准
螺纹传 动关系
定位 基准
螺纹连 接关系
定位 基准
画装配图注意事项
1.抓住装配线，从内向外 （或从外向内）逐个画出。
2.分析清楚各零件定位基准 面（线）和作图基准线。
3.分清零件间前后关系，被 遮挡的投影线随时擦除。
4.零件的工艺结构可省略。
5.分析清楚零件间的装配关 系（从尺寸分析入手）。
[例题] 画减速器的装配图
1.减速器的工作原理 2.减速器的装配关系 3.减速器装配图的画图过程
1. 减速器的工作原理
2. 减速器的装配关系
3. 减速器装配图的画图过程
减速器装配图的画图步骤
1. 读懂零件图和装配示意图 2. 定方案、定比例、定图幅，画出图框 3. 根据表达方案、画主要基准线 4. 画主要装配干线，逐次向外扩张 5. 标注尺寸 6. 编件号、填写明细表、标题栏和技术要求 7. 检查、描深
制图
定位基准 审 核
看懂套筒零件图
1：1 45 1 件 套筒
TT—02
螺纹调节支承零件图—底座
画图基准线
看懂底座零件图
制图 审核
1：1 ZG25 1 件 底座
TT—01
确定表达方案、选定主视图和其它视图
俯视图 表达外形
左视图半 剖或局剖
主视图全剖
螺纹调节支承组成
确定表达 方案,选定 主视图和 其它视图
70
1:10
5. 标注尺寸
78 104
35
35 104
74
210
4
47J7/h8
47J7
