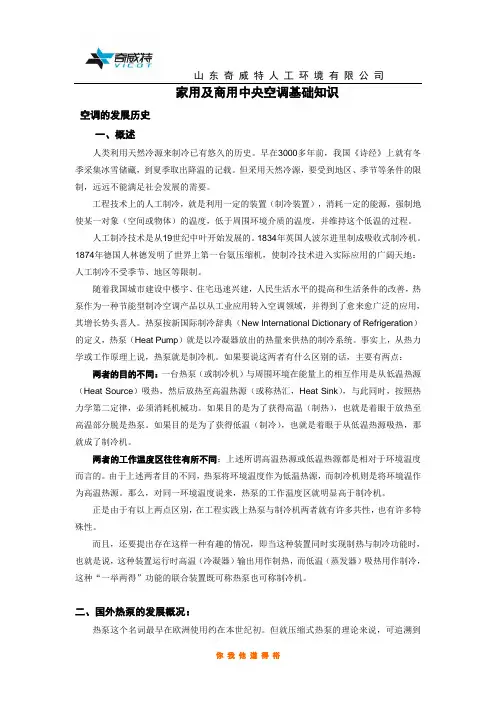

山东奇威特人工环境有限公司家用及商用中央空调基础知识空调的发展历史一、概述人类利用天然冷源来制冷已有悠久的历史。
早在3000多年前，我国《诗经》上就有冬季采集冰雪储藏，到夏季取出降温的记载。
但采用天然冷源，要受到地区、季节等条件的限制，远远不能满足社会发展的需要。
工程技术上的人工制冷，就是利用一定的装置（制冷装置），消耗一定的能源，强制地使某一对象（空间或物体）的温度，低于周围环境介质的温度，并维持这个低温的过程。
人工制冷技术是从19世纪中叶开始发展的。
1834年英国人波尔进里制成吸收式制冷机。
1874年德国人林德发明了世界上第一台氨压缩机，使制冷技术进入实际应用的广阔天地：人工制冷不受季节、地区等限制。
随着我国城市建设中楼宇、住宅迅速兴建，人民生活水平的提高和生活条件的改善，热泵作为一种节能型制冷空调产品以从工业应用转入空调领域，并得到了愈来愈广泛的应用，其增长势头喜人。
热泵按新国际制冷辞典（New International Dictionary of Refrigeration）的定义，热泵（Heat Pump）就是以冷凝器放出的热量来供热的制冷系统。
事实上，从热力学或工作原理上说，热泵就是制冷机。
如果要说这两者有什么区别的话，主要有两点：两者的目的不同：一台热泵（或制冷机）与周围环境在能量上的相互作用是从低温热源（Heat Source）吸热，然后放热至高温热源（或称热汇，Heat Sink），与此同时，按照热力学第二定律，必须消耗机械功。
如果目的是为了获得高温（制热），也就是着眼于放热至高温部分脱是热泵。
如果目的是为了获得低温（制冷），也就是着眼于从低温热源吸热，那就成了制冷机。
两者的工作温度区往往有所不同：上述所谓高温热源或低温热源都是相对于环境温度而言的。
由于上述两者目的不同，热泵将环境温度作为低温热源，而制冷机则是将环境温作为高温热源。
那么，对同一环境温度说来，热泵的工作温度区就明显高于制冷机。
中央空调基础知识
中央空调基础知识l 空调l 中央空调l 人工制冷l 制冷剂l 工作原理l 载冷剂l 水冷螺杆机组l 风冷冷热水机组l 风冷冷热风机组l 末端产品l 柜式风机盘管机组l 风机盘管机组二、中央空调设计选型l 空调系统负荷与那些因素有关l 常用换算单位l 空调房间负荷估算法l 系统配置n 水冷冷水机空调系统n 风冷冷水机空调系统n 全空气空调系统n 风机盘管空调系统n 风机盘管加新风空调系统l 制冷主机的选择l 水泵的选择l 水管道管径的计算l 冷却塔的选择l 电子水处理仪、水过滤器的选择l 水箱的选择l 风机盘管的选择l 空气处理机的选择三、中央空调工程造价四、中央空调的维护概述五、暖气片概述一、中央空调基础1、空调的含义即空气调节。
作用：在任何自然环境下将室内空气维持在一定的温度、湿度、气流速度以及一定的洁净程度。
2、中央空调：用于实现集中控制大型空间或多房间的空气调节系统。
3、如何实现空气调节：采用人工制冷的方式含义：人为将冷却系统中热量排放至环境介质中去，使被冷却系统降温至比环境更低的温度。
冷却系统中有冷热交换的制冷设备：压缩机、冷凝器、蒸发器、节流器、中间冷却器、回热器。
无冷热交换的制冷设备：贮液器、集油器、空气分离器、阀件。
制冷设备（制冷机）作为冷源用于降温、除湿，所用制冷工质即制冷剂。
4、制冷剂：除半导体制冷以外，制冷机都是依靠内部循环流动的工作介质来实现制冷过程，完成这种功能的工作介质，称为制冷剂，也称制冷工质，俗称雪种。
如R22标准蒸发温度-40.8度，凝固温度-160度、R134A标准蒸发温度-26.2度，凝固温度-96.6度5、制冷设备的基本工作原理：（闭式系统）制冷剂在蒸发器内吸取被冷却物体的热量而汽化为蒸汽，压缩机不断地将产生的蒸汽，从蒸发器中抽出，并进行压缩，经压缩后形成高温、高压蒸汽排到冷凝器后，在冷凝器内将热量传递给周围空气或水而冷凝成高压液体，再经节流机构降压后进入蒸发器再次汽化、吸收被冷却物体的热量，如此周而复始地循环。
中央空调最基础知识分解
中央空调基础知识一、什么是空调空调是指空气调节的简称，它是利用设备和技术对室内空气的温度、湿度、清洁度计气流速度进行调节，以满足人们对环境的舒适要求或生产对环境的工艺要求。
基本术语➢ 名义制冷量在某工作环境（“工况”）下，空调器在单位时间内（一般为每小时）从密闭房间里所除去的热量总和。
空调器实测制冷量不应小于额定制冷量的95%；对应的输入功率称为制冷消耗功率，空调器实测制冷消耗功率不应大于额定制冷消耗功率的110%；➢ 名义制热量在某一工况下，空调器在单位时间内（一般为每小时）向密闭房间里送入的热量总和，空调器实测制热量不应小于额定制热量的95%；对应的输入功率称为制热消耗功率，空调器实测制热消耗功率不应大于额定制热消耗功率的110%；➢ 消耗功率匹：电功率数据为735W，空调的1匹指的是制冷量大致为2324（W）。
1匹（2300～2500W），日本标准：2500W国外标准：2800W1.5匹（3000～3500W），小2匹（4100～4600W），2匹（4800～5100W），小3匹（6100～6600W），3匹（6800～7500W），5匹（11000～12500W）➢ 能效比（EER-COOLING）在额定工况或规定的条件下，空调器进行制冷时，制冷量与有效输入功率之比，其值用W/W来表示。
➢ 性能参数（COP-HEATING）在额定工况（高温）或规定的条件下，空调器进行制热时，制热量与有效输入功率之比，其值用W/W来表示。
➢ 循环风量（名义风量）室内侧蒸发机组的循环风量，其单位为立方米每小时。
空调器在新风门完全关闭的情况下，单位时间内向密闭空间、房间或区域送入的风量—每小时流过蒸发器的风量。
➢ 额定电流常用单位➢ 风量、流量CMH、m3/h、m3/s、l/s、(CFM、GPM)➢ 压力、扬程Pa、kPa、mmH2O、mH2O、bar➢ 负荷、制冷量、功率W、kW、kcal/h、Btu/h、MBH、RT常用空调计算单位及换算1KW=860大卡(kcal/h)1冷吨(美)=3.516KW1bar=105Pa=1.02kg/cm21英寸（in）=25.4mm标准工况制冷时，室内温度27℃，室外温度为35℃制热时，室内温度20℃，室外温度为7℃噪声:空调器在运行时的杂声，其单位为dB（A）。
