四LC电容反馈式三点式振荡器
lc电容反馈三点式振荡器实验报告
lc电容反馈三点式振荡器实验报告LC电容反馈三点式振荡器实验报告引言振荡器是一种能够产生固定频率的信号的电路，它在无线通信、射频电路和其他电子设备中起着非常重要的作用。
LC电容反馈三点式振荡器是一种常见的振荡器电路，本实验旨在通过实验验证其工作原理和性能。
实验目的1. 了解LC电容反馈三点式振荡器的工作原理2. 掌握LC电容反馈三点式振荡器的实验方法3. 观察和分析LC电容反馈三点式振荡器的输出波形特性实验原理LC电容反馈三点式振荡器是由一个LC谐振回路和一个放大器构成的。
当LC回路和放大器达到一定的条件时，就会产生自激振荡。
在振荡器的输出端，通过反馈网络将一部分输出信号送回到输入端，从而维持振荡的持续。
实验器材1. 信号发生器2. 示波器3. 电阻、电感、电容等元件4. 电路板和连接线实验步骤1. 按照实验原理搭建LC电容反馈三点式振荡器电路2. 连接信号发生器和示波器3. 调节信号发生器的频率和幅度，观察示波器的输出波形4. 测量并记录振荡器的频率、幅度和波形实验结果通过实验观察和测量，我们得到了LC电容反馈三点式振荡器的频率为f，幅度为A，波形为正弦波。
在不同的频率和幅度下，振荡器都能够稳定地输出正弦波信号，验证了其工作原理和性能。
实验结论本实验通过搭建LC电容反馈三点式振荡器电路，观察和测量其输出波形特性，验证了其工作原理和性能。
振荡器是一种非常重要的电路，对于理解和应用振荡器电路具有重要意义。
结语通过本次实验，我们对LC电容反馈三点式振荡器有了更深入的了解，掌握了其工作原理和实验方法。
振荡器作为一种常见的电子设备，对于我们的学习和工作都具有重要的意义。
希望通过不断的实验和学习，我们能够更好地掌握振荡器电路的原理和应用。
lc电容反馈式三点式振荡器 实验报告
LC电容反馈式三点式振荡器实验报告引言振荡器是一种能够在无外部信号源的情况下产生自身振荡的电路。
在无线电通信、音频设备以及其他电子设备中，振荡器起着至关重要的作用。
本实验旨在研究并实现LC电容反馈式三点式振荡器。
此类振荡器由一个放大器和一个反馈回路组成，通过将一部分输出信号重新输入到放大器的输入端来实现自我激励。
实验器材•电源•LC电容反馈式三点式振荡器电路板•示波器•电压表和电流表实验步骤1. 连接电路首先，根据电路图将电路板上的元件正确连接。
请确保所有连接正确，电源极性正确。
2. 设置电源将电源的电压调整到合适的范围，以保证电路正常工作。
请注意遵循实验指导书中的建议。
3. 观察电路行为使用示波器观察电路的输出信号。
将示波器的探头正确连接到电路板上的指定位置。
4. 调整电路参数通过调整电路板上的电阻和电容值，以及根据示波器观察到的信号，调整电路参数，使得振荡器能够工作在期望的频率范围内。
5. 记录实验结果记录振荡器的工作频率、幅度以及稳定性。
请注意记录每次参数调整前后的实验结果。
6. 总结实验结果根据实验数据和观察结果，总结振荡器的性能，包括工作频率范围、稳定性以及幅度。
结论通过本实验，我们成功研究并实现了LC电容反馈式三点式振荡器。
我们通过调整电路参数，使得振荡器能够稳定地工作在我们所期望的频率范围内。
实验结果表明，该振荡器具有良好的稳定性和较大的幅度。
振荡器的应用非常广泛，特别是在无线通信和音频设备中。
通过进一步研究和优化，我们可以进一步提高振荡器的性能，并将其应用于更多领域。
参考文献（如果有任何参考文献，请在此处列出。
）。

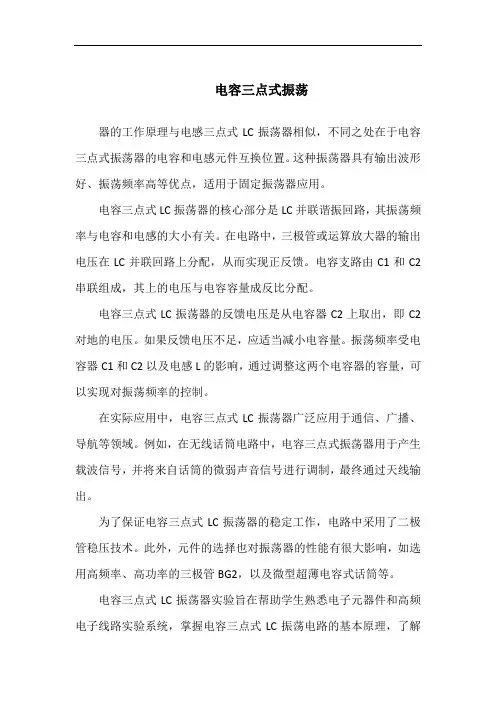

电容三点式振荡
电容三点式振荡器的工作原理与电感三点式LC振荡器相似，不同之处在于电容三点式振荡器的电容和电感元件互换位置。
这种振荡器具有输出波形好、振荡频率高等优点，适用于固定振荡器应用。
电容三点式LC振荡器的核心部分是LC并联谐振回路，其振荡频率与电容和电感的大小有关。
在电路中，三极管或运算放大器的输出电压在LC并联回路上分配，从而实现正反馈。
电容支路由C1和C2串联组成，其上的电压与电容容量成反比分配。
电容三点式LC振荡器的反馈电压是从电容器C2上取出，即C2对地的电压。
如果反馈电压不足，应适当减小电容量。
振荡频率受电容器C1和C2以及电感L的影响，通过调整这两个电容器的容量，可以实现对振荡频率的控制。
在实际应用中，电容三点式LC振荡器广泛应用于通信、广播、导航等领域。
例如，在无线话筒电路中，电容三点式振荡器用于产生载波信号，并将来自话筒的微弱声音信号进行调制，最终通过天线输出。
为了保证电容三点式LC振荡器的稳定工作，电路中采用了二极管稳压技术。
此外，元件的选择也对振荡器的性能有很大影响，如选用高频率、高功率的三极管BG2，以及微型超薄电容式话筒等。
电容三点式LC振荡器实验旨在帮助学生熟悉电子元器件和高频电子线路实验系统，掌握电容三点式LC振荡电路的基本原理，了解各元件功能，以及静态工作点、耦合电容、反馈系数、等效Q值对振荡器振荡幅度和频率的影响。
通过实验，学生还可以了解负载变化对振荡器振荡幅度的影响。
总之，电容三点式LC振荡器是一种重要的振荡电路，其工作原理、元件选择以及应用领域等方面均具有较高的研究价值。
深入了解电容三点式LC振荡器的设计和应用，对于电子工程领域的研究和实践具有重要意义。
实验二lc电容反馈式三点式振荡器
实验二 LC电容反馈式三点式振荡器一、实验目的1.熟悉电容三点式振荡器（考毕兹电路）、改进型电容三点式振荡器（克拉泼电路及西勒电路）的电路特点、结构及工作原理。
2.掌握振荡器静态工作点调整方法。
3.熟悉频率计、示波器等仪器的使用方法。
二、预习要求1.复习LC振荡器的工作原理。
2.分析图1电路的工作原理，及各元件的作用。
结合图2的等效电路，思考怎样跳线连接，才能构成三种不同的电容三点式振荡电路。
三、实验仪器设备1.双踪示波器2.频率计3.万用表4.TPE-GP5通用实验平台5.G1N实验模块四、实验原理及电路简介：1.实验原理：振荡器是一种在没有外来信号的作用下，能自动地将直流电源的能量转换为一定波形的交变振荡能量的装置。
根据振荡器的特性，可将振荡器分为反馈式振荡器和负阻式振荡器两大类，LC振荡器属于反馈式振荡器。
工作时它应满足两个条件：(1)相位条件：反馈信号必须与输入信号同相，以保证电路是正反馈电路，即电路的总相移Σφ=φk+φF=n×3600。
(2)振幅条件：反馈信号的振幅应大于或等于输入信号的振幅，即│ẢF│≥1，式中Ả为放大倍数，F为反馈系数。
当振荡器接通电源后，电路中存在着各种电的扰动（如热噪声、晶体管电流的突变等），它们就是振荡器起振的初始激励。
经过电路放大和正反馈的作用，它们的幅度会得到不断的加强。
同时，由于电路中LC谐振回路的选频作用，只有等于其谐振频率的电压分量满足振荡条件，最终形成了单一频率的振荡信号。
2.电路特点：图1为实验电路，V1001及周边元件构成了电容反馈振荡电路及石英晶体振荡电路。
V1002构成射极输出器。
S1001、S1002、S1003、J1001分别连接在不同位置时，就可分别构成考毕兹、克拉泼和西勒三种不同的LC振荡器以及石英晶体振荡器。
V1001V1002R 1001R1003R 1002R1008R 1007R 1006R1009C 1009C1006C 1001200P R 1005GNDGND S 1002300P 510P1000PS1004200P 100P 62P20P L 10016.2P62P100P1000P S100312J1001C1005Y 100110.7M H z C1007C1008P1001R p 1001SW1001R1010D1001GND +12VR p 1002C1010P1002GND图1 LC与晶体振荡器原理图12S1001C T 1001C1004C1003C10023. 思路提示：图2给出了几种振荡电路的交流等效电路图。
LC电容反馈式三点式振荡器
LC电容反馈式三点式振 荡器
实验目的
1. 进一步了解LC三点式振荡电路的基 本原理；
2. 掌握振荡回路Q值流IEQ对振荡器起振及振幅的影 响。
实验原理
LC三点式振荡器有两种基本组成形式，即 电感三点式振荡器和电容三点式振荡器。 可用下图判定：
本实验主要研究电容三点式振荡器，电路如图所示。
其中：R=110kΩ, 10kΩ, 1kΩ； C：C3=100pF,C5=120pF,C7=680pF；
C’=1200pF,680pF,120pF； CT=50pF,100pF,150pF。
基本工作原理：
电路采用串联式电容反馈三点式振荡器的改进型电路，也称
f0 2
1 L1CT
它与C、 C， 无关，则结电容对频率的影响可以忽略。
实验内容与步骤
1、检查静态工作点
先不接入反馈电容C，C’接入。用示波器观察振荡器停振，调
节电位器RP，测得发射极电压VE的变化范围，记下最大值，
并计算IE的值：
IE
UE RE
2. 振荡频率与振荡幅度的测试
依照实验讲义的方法接线，并满足相应的测试条件，其中 Ie的取值以Ve的取值来决定。测出Ct与振荡频率和振荡幅 度的关系。
3. 起振点、振幅与工作电流之间的关系
1、 依照实验讲义的方法接线，调整电位器Rp的值， 测得IEQ,此处需注意，测静态工作点时，电容C需断开。而 后测振荡幅度时，C再接入。再测其振荡幅度的峰峰值。
2、 C和C’的取值共有三组不同的情况。因此表3.2应 该有三个表格。
3、 当IEQ增大到一定的数值之后，振荡波形可能会 产生失真情况，应该如实记录下失真波形，在实验报告中 分析失真的原因。
实验四LC电容反馈式三点式振荡器
实验四 LC 电容反馈式三点式振荡器一、实验目的1.掌握LC 三点式振荡电路的基本原理，掌握LC 电容反馈式三点振荡电路设计及电 参数计算。
2.掌握振荡回路Q 值对频率稳定度的影响。
3.掌握振荡器反馈系数不同时，静态工作电流I EQ 对振荡器起振及振幅的影响。
二、预习要求1.复习LC 振荡器的工作原理。
2.分析图3-1电路的工作原理，及各元件的作用，并计算晶体管静态工作电流I C 的 最大值(设晶体管的β值为50)。
1.实验电路中，L1=10μh ，若C=120pf ，C ’=680pf ，计算当C T =50pf 和C T =150pf 时振荡频率各为多少?三、实验仪器设备1.双踪示波器2.频率计3.万用表4.实验板G1四、实验内容及步骤实验电路见图4-1。
实验前根据图4-1所示 原理图在实验板上找到相应器件及插孔并了解其作用。
图4-1 LC 电容反馈式三点式振荡器原理图 1.检查静态工作点(1).在实验板+12V 扦孔上接入+12V 直流电源，注意电源极性不能接反。
(2).反馈电容C 不接，C ’接入(C ’=680pf)，用示波器观察振荡器停振时的情况。
注意：连接C ’的接线要尽量短。
(3).改变电位器R P 测得晶体管V 的发射极电压V E ，V E 可连续变化，记下V E 的最大值，计算I E 值 EEE R V I设:Re=1K Ω 2.振荡频率与振荡幅度的测试实验条件： Ie=2mA 、C=120pf 、C ’=680pf 、R=110K(1).改变C T 电容，当分别接为C9、C10、C11时，记录相应的频率值，并填入表4.1。
(2).改变C T电容，当分别接为C9、C10、C11时，用示波器测量相应振荡电压的峰峰值V P-P，并填入表4.1。
3.测试当C、C’不同时，起振点、振幅与工作电流I ER的关系(R=110KΩ)(1).取C=C3=100pf、C’=C4=1200pf，调电位器R P使I EQ(静态值)分别为表4.2所标各值,用示波器测量输出振荡幅度V P-P(峰-峰值),并填入表4.2。
lc电容反馈式三点式振荡器 实验报告
lc电容反馈式三点式振荡器实验报告一、实验目的本实验旨在掌握LC电容反馈式三点式振荡器的基本原理和电路结构，学习其工作特性和参数影响规律，培养学生对于实际电路的调试能力和实验操作技能。
二、实验原理LC电容反馈式三点式振荡器是一种常用的振荡器电路，它由一个LC谐振回路和一个三极管组成。
当谐振回路中的电容和电感相互作用时，会形成一个正弦波信号，而三极管则起到放大信号的作用。
在LC谐振回路中，当电容C和电感L组合成一个谐振回路时，在一定条件下会产生自激振荡。
此时，谐振回路中会有一定的能量存储，并且不断地从这些能量中提取出一部分来放大形成输出信号。
同时，在输出端口上还需要加入一个滤波网络来过滤掉高频噪声和杂波。
三、实验器材1. 万用表2. 示波器3. 信号发生器4. 三极管5. 电阻、电容、电感等元件四、实验步骤及数据记录1. 按照电路图连接电路，调整电阻和电容的值，使得输出波形为正弦波。
2. 测量并记录输出波形的频率、幅度和相位。
3. 调整电阻和电容的值，观察输出波形的变化，并记录数据。
4. 将三极管更换为其他型号，观察输出波形的变化，并记录数据。
五、实验结果分析通过实验可以看出，在LC谐振回路中，当电容和电感组成一个谐振回路时，在一定条件下会产生自激振荡。
此时，谐振回路中会有一定的能量存储，并且不断地从这些能量中提取出一部分来放大形成输出信号。
同时，在输出端口上还需要加入一个滤波网络来过滤掉高频噪声和杂波。
在实验过程中，我们调整了电阻和电容的值，使得输出波形为正弦波，并测量了其频率、幅度和相位。
随着参数的变化，我们也观察到了输出波形的变化，并记录了相关数据。
此外，我们还更换了三极管型号，发现不同型号的三极管对于输出信号也有影响。
六、实验结论通过本次实验，我们深入了解了LC电容反馈式三点式振荡器的基本原理和电路结构，学习了其工作特性和参数影响规律。
同时，我们也培养了对于实际电路的调试能力和实验操作技能。
lc电容反馈式三点式振荡器 实验报告
LC电容反馈式三点式振荡器实验报告实验目的本次实验的目的是通过搭建LC电容反馈式三点式振荡器电路，了解和掌握该类型振荡器的工作原理，并进行实际测试和测量。
实验材料•电源•电容•电感•电阻•示波器•万用表实验步骤第一步：搭建电路根据实验要求，我们需要使用电容、电感和电阻来搭建LC电容反馈式三点式振荡器电路。
第二步：连接电源将电源与电路相连，确保正负极正确连接，以避免电路短路或其他安全问题。
第三步：调节电路参数根据实验要求，我们需要调节电路中的电容、电感和电阻参数，以便实现振荡器的工作。
可以通过示波器观察输出波形的频率和振幅，根据需要调整电路中的元件数值。
第四步：观察振荡器工作在调节电路参数后，我们可以通过示波器观察振荡器的输出波形。
根据实验要求，可以测量输出波形的频率、幅度等指标，并与理论值进行比较。
第五步：记录实验结果将实验中观察到的振荡器工作情况进行记录，包括电路参数、示波器测量值等。
并与理论计算结果进行比较，分析实验结果的准确性和可靠性。
实验结果与分析根据实验步骤，我们成功搭建了LC电容反馈式三点式振荡器电路，并观察到了其工作情况。
通过示波器的测量，我们得到了输出波形的频率和幅度数据，并与理论计算值进行了比较。
实验结果表明，该LC电容反馈式振荡器的工作频率和理论值非常接近，证明了该振荡器电路设计的准确性和可靠性。
同时，我们还观察到了输出波形的振幅和频率的关系，并分析了其中的原理。
通过本次实验，我们对LC电容反馈式振荡器的工作原理有了更深入的了解，同时也熟悉了实际搭建和调试振荡器电路的操作方法。
实验总结本次实验通过搭建LC电容反馈式三点式振荡器电路，并对其进行测试和测量，达到了实验目的。
通过实验，我们了解了该类型振荡器的工作原理，并获得了实验数据和结果。
通过与理论计算值的比较，我们验证了该振荡器电路设计的准确性和可靠性。
同时，我们也发现了振荡器输出波形的特点和频率与振幅的关系。
通过本次实验，我们不仅掌握了LC电容反馈式三点式振荡器的工作原理，还提高了实际搭建和调试电路的能力。
lc电容反馈式三点式振荡器 实验报告
lc电容反馈式三点式振荡器实验报告lc电容反馈式三点式振荡器实验报告引言：振荡器是电子电路中常见的一个模块，它能够产生稳定的交流信号。
在无线电通信、射频技术、音频处理等领域都有广泛的应用。
本实验旨在通过搭建一个lc电容反馈式三点式振荡器电路，研究其工作原理和性能。
实验目的：1. 了解lc电容反馈式三点式振荡器的基本原理；2. 掌握搭建lc电容反馈式三点式振荡器电路的方法；3. 测量并分析振荡器的频率、幅度和波形等参数。
实验装置：1. 信号发生器；2. 电容、电感、电阻等元件；3. 示波器；4. 多用途电路实验板。
实验步骤：1. 按照电路图搭建lc电容反馈式三点式振荡器电路；2. 将信号发生器连接到电路的输入端，设置合适的频率和幅度；3. 将示波器连接到电路的输出端，观察并记录波形；4. 调节电路参数，如电容、电感的数值，观察波形变化；5. 测量并记录振荡器的频率和幅度。
实验结果：在实验中，我们搭建了一个lc电容反馈式三点式振荡器电路。
通过调节电路参数，我们观察到了不同频率和幅度的振荡信号。
示波器显示出了稳定的正弦波形，频率在可调范围内变化。
讨论与分析：lc电容反馈式三点式振荡器的工作原理是基于正反馈的原理。
当电路中的幅度满足一定条件时，振荡器能够自激振荡。
在实验中，我们通过调节电路参数，使得振荡器在一定频率范围内工作。
实验中，我们还观察到了电路参数对振荡器性能的影响。
例如，当电容的数值增大时，振荡器的频率也随之增大；当电感的数值增大时，振荡器的频率也随之增大。
这些结果与我们的预期相符。
结论：通过本次实验，我们成功搭建了lc电容反馈式三点式振荡器电路，并且观察到了稳定的振荡信号。
我们还通过调节电路参数，研究了振荡器的频率和幅度等性能参数。
实验结果与理论预期相符。
实验中还存在一些问题，例如电路参数的稳定性和精确度等方面需要进一步改进。
此外，我们还可以尝试使用其他类型的振荡器电路，比如rc电容反馈式振荡器或者晶体振荡器等，以进一步扩展实验内容。
lc电容反馈式三点式振荡器 实验报告
lc电容反馈式三点式振荡器实验报告实验报告：LC电容反馈式三点式振荡器引言振荡器是一种能够产生周期性交变电压或电流输出的电路。
在电子学中，振荡器是一种非常重要的电路，它在无线电通信、信号发生器、时钟电路等领域有着广泛的应用。
LC电容反馈式三点式振荡器是一种常见的振荡器电路，本实验旨在通过实际操作，掌握LC电容反馈式三点式振荡器的工作原理和性能。
实验目的1. 了解LC电容反馈式三点式振荡器的基本原理；2. 掌握LC电容反馈式三点式振荡器的工作特性；3. 熟练掌握LC电容反馈式三点式振荡器的实际测量方法。
实验原理LC电容反馈式三点式振荡器是一种由电感（L）、电容（C）和晶体管（或场效应管）组成的振荡器电路。
其基本原理是通过LC振荡回路提供正反馈，使得振荡器能够产生自激振荡。
当LC振荡回路的谐振频率与晶体管的放大倍数达到一定条件时，振荡器就能够产生稳定的正弦波输出。
实验步骤1. 按照实验电路图连接好实验电路；2. 调节电源电压和电容器的值，使得振荡器能够产生稳定的正弦波输出；3. 使用示波器测量振荡器的输出波形，并记录下波形的频率和幅度；4. 调节电容器的值，观察振荡器的输出波形变化，并记录下观察结果；5. 测量晶体管的放大倍数和LC振荡回路的谐振频率。
实验结果通过实验测量，我们得到了LC电容反馈式三点式振荡器的输出波形、频率和幅度等数据。
同时，我们也观察到了在调节电容器数值时振荡器输出波形的变化，以及晶体管的放大倍数和LC振荡回路的谐振频率。
实验结论通过本次实验，我们深入了解了LC电容反馈式三点式振荡器的工作原理和性能特点。
同时，我们也掌握了LC电容反馈式三点式振荡器的实际测量方法，为今后的实际应用打下了基础。
总结LC电容反馈式三点式振荡器是一种常见的振荡器电路，其在无线电通信、信号发生器、时钟电路等领域有着广泛的应用。
通过本次实验，我们对LC电容反馈式三点式振荡器有了更深入的了解，为今后的学习和工作打下了坚实的基础。
lc三点式电容反馈振荡器实验报告
lc三点式电容反馈振荡器实验报告实验目的：本实验旨在通过搭建LC三点式电容反馈振荡器电路，探究其工作原理，分析振荡频率与电路参数的关系，并通过实验结果验证理论计算。
实验原理：LC三点式电容反馈振荡器是一种常见的振荡电路，由三个主要元件组成：电感(L)、电容(C)和晶体管(T)。
该电路的振荡频率由电感和电容的数值决定，晶体管则起到放大和反馈作用。
实验材料：1. 电感：选择合适的电感，其数值应符合所需的振荡频率范围。
2. 电容：根据实验要求选择合适的电容，注意电容的极性。
3. 晶体管：常用的晶体管有NPN型和PNP型，根据实验要求选择合适的型号。
4. 电源：提供所需的电压，保证电路正常工作。
实验步骤：1. 按照电路图搭建LC三点式电容反馈振荡器电路，注意连接的准确性和稳定性。
2. 将电源接入电路，调整电源电压至合适的数值。
3. 使用示波器测量电路的输出信号，记录振荡频率。
4. 调整电容或电感的数值，观察振荡频率的变化。
5. 根据实验结果，分析振荡频率与电路参数的关系。
实验结果与分析：通过实验测量，我们得到了不同电容和电感数值下的振荡频率。
根据实验结果，我们可以发现振荡频率与电容和电感的数值成反比关系。
当电容或电感的数值增大时，振荡频率会减小；反之，当电容或电感的数值减小时，振荡频率会增大。
这是因为在LC三点式电容反馈振荡器中，电容和电感构成了一个谐振回路。
当电路中的电容和电感数值合适时，谐振回路会形成共振，从而产生振荡。
而振荡频率与电容和电感的数值有密切关系，数值越大，振荡频率越低，数值越小，振荡频率越高。
此外，晶体管也起到了重要的作用。
晶体管在电路中起到放大和反馈的作用，使得振荡信号得以维持和放大。
晶体管的选择和使用也会对振荡频率产生一定的影响。
实验结论：通过本次实验，我们对LC三点式电容反馈振荡器的工作原理有了更深入的了解。
实验结果验证了振荡频率与电容和电感的数值成反比关系的理论计算。
同时，我们也认识到晶体管在振荡电路中的重要性。
实验 LC电容反馈三点式振荡器
实验 LC 电容反馈三点式振荡器正弦波振荡器是指振荡波形为正弦波或接近正弦波的振荡器，它广泛应用于各类信号发生器中，如高频信号发生器、电视遥控器等。
产生正弦信号的振荡电路形式很多，但归纳起来，则主要有RC 、LC 和晶体振荡器三种形式。
本实验主要研究LC 电容反馈三点式振荡器。
一、实验目的1、理解LC 三点式振荡器的工作原理，掌握其振荡性能的测量方法。
2、理解振荡回路Q 值对频率稳定度的影响。
3、理解晶体管工作状态、反馈深度、负载变化对振荡幅度与波形的影响。
4、了解LC 电容反馈三点式振荡器的设计方法。
二、实验仪器1、高频实验箱 1台2、高频信号发生器 1台3、双踪高频示波器 1台4、扫频仪 1台5、万用表 1块6、LC 电容反馈三点式振荡器实验板 1块三、预习要求1、复习正弦波振荡器的工作原理及技术指标的计算方法。
2、分析实验电路，理解各元件的作用并计算相关技术指标。
四、实验原理三点式振荡器的交流等效电路如图4-1所示。
图中，ce X 、be X 、cb X 为谐振回路的三个电抗。
根据相位平衡条件可知，ce X 、be X 必须为同性电抗，cb X 与ce X 、be X 相比必须为异性电抗，且三者之间满足下列关系：)(be ce cb X X X +-= (4-1)这就是三点式振荡器相位平衡条件的判断准则。
在满足式(4-1)的前提下，若ce X 、be X 呈容性,呈感性，则振荡器为电容反馈三点式振荡器；若ce X 、be X 呈感性，cb X 呈容性，则为电感反馈三点式振荡器。
下面以“考毕兹”电容三点式振荡器为例分析其原理。
1、“考毕兹”电容三点式振荡器工作原理“考毕兹”电容三点式振荡器电路如图4-2所示，图中L 和C 1、C 2组成振荡回路，反馈电压取自电容C 2的两端，C b 和C c 为高频旁路电容，L c 为高频扼流圈，对直流可视为短路，对交流可视为开路。
显然，该振荡器的交流通路满足相位平衡条件。
LC电容反馈式三点式振荡器优秀doc资料
LC电容反馈式三点式振荡器优秀doc资料实验: LC电容反馈式三点式振荡荡器一、实验目的与任务1. 掌握 LC 三点式震荡器电路的基本原理,掌握 LC 电容反馈式三点式振荡电路设计及电参数计算。
2. 掌握振荡回路 Q 值对频率稳定度的影响。
3. 掌握振荡器反馈系数不同时,静态工作电流 I EQ 对振荡器起振及振幅的影响。
二、实验基本原理与要求利用电容三点式振荡器正反馈特性产生振荡电压,通过测量了解各参数对频率、幅度的影响。
三、实验设备1. 双踪示波器2.频率计3.万用表4.实验板 12 四、实验内容 1. 设置静态工作点2. 振荡频率与振荡幅度的测试3. 当 C 、C ′为不同数值时,改变 I EQ (断开 C T , 由数字万用表测出 V E 值,根据 4R V I E E =4. 频率稳定度的影响五、实验步骤实验电路见图 1。
实验前根据图 1所示原理图在实验板上找到相应器件及插孔并了解其作用。
1. 设置静态工作点(1在实验板 +12V扦孔上接入 +12V直流电源(注意电源极性不能接反并按C=120pf、C ′ =680pf、 C T =51Pf (实验板标为 50Pf 、 R L =110K接入各元件其连线要尽量短。
(2 OUT 端至地接入双踪示波器和频率计(以函数信号发生器代,分别打开电源开关, 此时频率计应显示振荡频率, 调节 R P 使双踪示波器显示振荡波形最大时停止调节, 断开 C 、C ′、 C T 及 R L ,用数字万用表测出 V E (R 4上的电压,代入下式求得 I E 值。
4R V I EE == (1 设:R e =1KΩ 表 12. 振荡频率与震荡幅度的测试实验条件: C=120pf、C ′ =680pf、 R=110K当电容 C T 分别为 C 9、 C 10、 C 11时, 由频率计读出其相应的 f 值及由双踪示波器读出 V P-P(V P-P 为输出电压峰峰值值,并填入表 1中。
电容三点式lc振荡器实验报告
电容三点式lc振荡器实验报告通过实验研究电容三点式LC振荡器的工作原理、频率稳定性和幅度稳定性，掌握其基本特性和应用。
实验原理：电容三点式LC振荡器是由一个电感L和两个电容C1、C2构成的。
其中，电容C1和电感L构成谐振回路，电容C2用于调整振荡频率，其工作原理是通过正反馈产生振荡。
实验步骤：1. 按照实验电路连接图搭建电容三点式LC振荡器。
2. 调节电感L和电容C1构成的谐振回路，并确保其谐振频率与所需振荡频率相近。
3. 使用频率计测量振荡频率，并通过调节电容C2进行微调直至达到所需频率稳定。
4. 使用示波器观察振荡波形，并记录。
5. 测量振荡幅度，并通过调节电容C2进行调整，直至达到所需幅度稳定。
实验结果和讨论：在实验中，我们成功搭建了电容三点式LC振荡器，利用频率计测量了振荡频率，并使用示波器观察了振荡波形。
实验结果显示，该振荡器能够稳定产生所需的频率，并能够输出稳定的振荡波形。
在实验过程中，我们注意到电容C2的微调对于振荡频率和幅度稳定性有着重要的影响。
通过调节电容C2，我们可以实现频率的微调，使振荡器达到所需的频率稳定。
同时，电容C2的调整也对振荡的幅度进行了调整，使振荡幅度保持稳定。
另外，在实验中我们还观察到了由于电感L和电容C1的参数变化或者干扰等原因会导致振荡频率发生改变的情况。
为了提高振荡器的频率稳定性，可以通过使用选择性比较高的元件或者添加稳定电路等方式进行改善。
结论：通过电容三点式LC振荡器的实验，我们掌握了其工作原理、频率稳定性和幅度稳定性等基本特性。
实验结果表明，电容三点式LC振荡器能够稳定产生所需频率的振荡信号，并能够输出稳定的振荡波形。
在实际应用中，电容三点式LC振荡器有着广泛的应用，例如在无线电通信、射频电路和电子设备中都有着重要作用。
lc电容反馈式三点式振荡器实验报告
lc电容反馈式三点式振荡器实验报告实验报告：LC电容反馈式三点式振荡器引言：振荡器是电子电路中常见的一种设备，它能产生稳定的交流信号。
在本次实验中，我们将研究和探索LC电容反馈式三点式振荡器的原理和性能。
一、实验目的本次实验的主要目的是通过搭建LC电容反馈式三点式振荡器电路，观察和分析其输出波形，并探究其振荡频率与电路参数的关系。
二、实验原理LC电容反馈式三点式振荡器是一种基于LC谐振电路的振荡器。
其电路结构包括一个放大器、一个LC谐振电路以及一个反馈网络。
放大器的作用是提供足够的放大增益，使得电路能够自激振荡。
LC谐振电路由一个电感器和一个电容器组成，它们串联在一起形成一个谐振回路。
谐振回路的频率由电感器和电容器的参数决定。
反馈网络的作用是将一部分输出信号反馈到放大器的输入端，以维持振荡的持续进行。
在LC电容反馈式三点式振荡器中，反馈网络采用电容器，通过调节电容器的值可以改变振荡频率。
三、实验步骤1. 按照电路图搭建LC电容反馈式三点式振荡器电路。
2. 调节电容器的值，观察输出波形的变化。
3. 测量并记录不同电容器值下的振荡频率。
四、实验结果与分析在实验中，我们观察到当电容器的值增大时，振荡频率逐渐降低；当电容器的值减小时，振荡频率逐渐升高。
这是因为电容器的值决定了反馈网络的参数，而反馈网络是影响振荡频率的重要因素。
我们还发现，当电容器的值过大或过小时，振荡器无法正常工作，无法产生稳定的输出信号。
这是因为电容器的值过大会导致反馈信号过强，放大器无法提供足够的增益；而电容器的值过小则会导致反馈信号过弱，无法维持振荡的持续进行。
通过实验数据的分析，我们可以得出结论：LC电容反馈式三点式振荡器的振荡频率与电容器的值呈反比关系，而且电容器的值需要在一个适当的范围内才能使振荡器正常工作。
五、实验总结本次实验我们成功搭建了LC电容反馈式三点式振荡器电路，并观察到了其输出波形的变化。
通过实验数据的分析，我们深入了解了振荡器的原理和性能。
LC电容反馈三点式振荡器proteus仿真实验
实验报告课程名称：高频电子线路实验名称：LC电容反馈三点式振荡器姓名：xxx 专业班级xxxxx一、实验目的1：掌握LC三点式振荡电路的基本原理及电路设计和电参数计算2：掌握振荡器反馈系数不同时，静态工作电流I（EQ）对振荡器的起振及幅度的影响。
二、实验内容及其结果实验电路如下：1：检查静态工作点（1）：改变电位器RV，测得三极管Q的发射及电压V(E)，V(E)可以连续变化，记下V(E)的最大值，并计算I(E)=V(E)/R(E).实验结果如下：（1）：在V(E)最大时的静态工作电路如下：由上图知：Umax(E)=5.62319V, Imax(E)=5.62319mA.（2）：交流通路如下：（3）：实验电路中，各元器件作用分析图中：C2,C3与L1构成型LC滤波电路；RV、R2,R4组成分压时偏置电路;R3为集电极直流负载电阻；C1,C4隔直电容，C,C’’,L2,CT构成并联谐振回路；RL是负载电阻。
2:振荡频率与震荡幅度的测试实验条件：U(E)=2V，C=120pF，C’’=680pF，RL=110K.改变电容CT值，记录相应的频率值以及相应的振荡电压的峰-峰值，填入下表。
实验结果如下：X方向一方格代表0.5uS，Y方向一方格表示5V。
CT(pF) F(MHZ) V(p-p)50 3 8.5100 2.5 9150 2 10结果分析：由上表数据可知，与理论推测比较吻合；因为电容CT变化会直接影响三极管Q的等效负载，CT减小，负载也会相应减小，进而使三极管的放大倍数减小；而对于振荡频率的变化，源于振荡频率f（0）在L2一定时与C（总）成反比，故有CT增大而，F减小。
3：测量C,C’’不同时，起振点幅度与工作电流I(EQ)的关系(1)C=100pF，C4=1200pF,调节电位器RV使U(EQ)，用示波器测量输出震荡幅度Vp-p，填入下表。
(2)C=100pF，C4=1200pF,调节电位器RV使U(EQ)，重复上述实验。
LC振荡电路
有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路。
LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。
LC振荡电路概述LC振荡电路主要用来产生高频正弦波信号，电路中的选频网络由电感和电容组成。
常见的LC正弦波振荡电路有变压器反馈式LC振荡电路、电感三点式LC振荡电路和电容三点式LC振荡电路，它们的选频网络采用LC并联谐振回路。
电感三点式LC振荡电路LC 振荡电路运用了电容跟电感的储能特性，让电磁两种能量交替转化，也就是说电能跟磁能都会有一个最大最小值，也就有了振荡。
不过这只是理想情况，实际上所有电子元件都会有损耗，能量在电容跟电感之间互相转化的过程中要么被损耗，要么泄漏出外部，能量会不断减小，所以实际上的LC振荡电路都需要一个放大元件，要么是三极管，要么是集成运放等数电IC，利用这个放大元件，通过各种信号反馈方法使得这个不断被消耗的振荡信号被反馈放大，从而最终输出一个幅值跟频率比较稳定的信号。
LC振荡电路工作原理开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。
并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。
设基极的瞬间电压极性为正。
经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。
LC振荡电路特点共射变压器耦合式振荡器功率增益高，容易起振，但由于共发射极电流放大系数B随工作频率的增高而急剧降低，故共振荡幅度很容易受到振荡频率大小的影响，因此常用于固定频率的振荡器。
LC振荡电路分析方法LC 电磁振荡过程涉及的物理量较多，且各个物理量变化也比较复杂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验四 LC 电容反馈式三点式振荡器
一、实验目的
1. 掌握LC 三点式振荡电路的基本原理，掌握LC 电容反馈式三点振荡电路
的设计及电路参数计算；
2. 掌握振荡回路Q 值对频率稳定度的影响；
3. 弄清振荡器反馈系数不同时，静态工作电流EQ I 对振荡器起振及振幅的
影响。
二、预习要求
1. 弄清LC 振荡器的工件原理；
2. 分析图4-1电路的工作原理及各元件的作用，计算晶体管静态工作电流
EQ I 的最大值(设晶体管的β值为50)； 3. 电路中，1L =3.3h μ，
若C =120pf , C '=680pf ,计算当T C =50pf 和T C =150pf 时振荡频率各为多少？
三、仪器设备
1. 双踪示波器 1台
2. 高频电路实验学习机 1台
3. 万用表 1块
4.
实验板1G 1块
四、实验内容及步骤
实验电路见图4-1。
实验前根据4-1所示原理图在实验板上找到相应器件及插孔并弄清其作用。
1. 检查静态工作点
（1）在实验板＋12V 插孔上接入＋12V 直流电源，注意电源极性不能接反。
+12V
图4-1 LC电容反馈式三点式振荡器原理图
（2）C、R、
T
C不接，C'接（C'＝680pf），用示波器观察振荡器停振时
的情况（此时用示波器观察应为一条直线）。
注意：连接C'的导线要尽量短。
（3）改变电位器
P
R（0～47KΩ），用万用表测得晶体管V的发射极工作
电压
EQ
U，
EQ
U可连续变化，记下
EQ
U的最大值
max
EQ
U，计算
max
EQ
I的值，填入表4.1中。
表4.1
其中：max
max
4
EQ
EQ
U
I
R
=（已知
4
R=1KΩ）。
2.振荡频率与振荡幅度的测试
（1） 电路中接C =120pf 、C '=680pf 、R =110K Ω，调节电位器P R 使
EQ I =2mA 。
（2）改变T C 电容，当分别接9C 、10C 、11C 时，用示波器测量振荡周期T 和电压峰值()O pp U ，并计算相应的频率值f ，填入表4.2。
表4.2
3. 测试当C 、C '不同时，起振点、振幅与工作电流EQ I 的关系
（1）电路中接100T C pf =，R ＝110K Ω，C =3C =100pf 、C '=4C =1200pf , 调电位器P R 使EQ I 分别为表4.3所标各值，用示波器测量输出振荡电压峰峰值
()O PP U ，并填入表4.3。
表4.3
（2） 电路中接C ＝5C ＝120pf 、C '=6C =680pf 和C =7C =680pf 、
C '=8C =120pf 分别重复测试并填表4.3。
4. 频率稳定度的影响
（1）回路LC 参数固定，改变并联在L 上的电阻使等效Q 值变化时，对振荡频率的影响。
电路中接T C ＝100pf ，C =100 pf ，C '=1200pf ，调节电位器使EQ I =3mA ，改变L 的并联电阻R ，使其分别为1K Ω、10K Ω、110K Ω时分别记录电路的振荡周期并计算振荡频率，填入表4.4中。
表4.4
注意：测量频率时，先用示波器读出输出波形的周期T ，则频率为1f T
=。
如果实验板没有问题，当R =1K Ω时，LC 振荡器停振，用示波器观察输出波形应为一条直线，则振荡频率f =0Hz 。
（2）回路LC 参数及Q 值不变，改变EQ I 对频率的影响。
电路中接T C ＝100pf 、pf 100C =、pf 1200C ='、R =110K Ω、改变晶体管工作电流EQ I 使其分别为表4.5所标各值，测出振荡频率，并填入表4.5中。
表4.5
五、实验报告要求
1. 画出电路的交流等效电路，整理实验数据，分析实验结果。
2. 以EQ I 为横轴，输出电压峰-峰值P P U -为纵轴，根据表4.3所测结果将不
同/C C '值下测得的三组数据，在同一坐标上绘制成曲线。
实验四LC电容反馈式三点式振荡器同组同学姓名：
组号：实验时间：实验地点：实验成绩：。
