X线照片冲洗技术
1963年，波拉彩色一步成像法发表。 年 波拉彩色一步成像法发表。 1966年，柯达公司 秒X线胶片自动冲洗机问世。 线胶片自动冲洗机问世。 年 柯达公司90秒 线胶片自动冲洗机问世 1971年，Agf a-Gteraett公司发表蓝色 线胶片。柯达公 公司发表蓝色X线胶片 年 公司发表蓝色 线胶片。 司推出新设计的X-Omati c屏一片体系及弓形暗盒。 屏一片体系及弓形暗盒。 司推出新设计的 屏一片体系及弓形暗盒 1973年，3M公司开发出高速稀土增感屏。 公司开发出高速稀土增感屏。 年 公司开发出高速稀土增感屏 1982年 柯达公司选用X线吸收率高 1982年，柯达公司选用X线吸收率高，发绿光的硫氧化扎 线吸收率高， 增感屏。 增感屏。 1982年，柯达公司宣布发展了丁颗粒感光乳剂。 年 柯达公司宣布发展了丁颗粒感光乳剂。 1983年，丁颗粒技术被应用到 线胶片。 线胶片。 年 丁颗粒技术被应用到X线胶片 1991年，非对称性屏一片体系由柯达公司发表。 年 非对称性屏一片体系由柯达公司发表。
二、摄影技术的发展与感光工业的诞生 银板照像法获得的影像清晰， 银板照像法获得的影像清晰，因而在短时间内推广 到全世界，创作出许多杰出的摄影作品， 到全世界，创作出许多杰出的摄影作品，也推动了摄影 的迅速发展。 的迅速发展。 1841年，英国人福克斯一塔尔波脱（Fox-Talbot） 年 英国人福克斯一塔尔波脱（ ） 发表了没食子酸还原碘化银， 发表了没食子酸还原碘化银，并在氯化银纸上晒印出正 此系湿式显影法与负像转正像法的开端。 像。此系湿式显影法与负像转正像法的开端。 1851年，阿切尔 发表了坷锣配湿板法。 年 阿切尔(Arecher)发表了坷锣配湿板法。他把 发表了坷锣配湿板法 含有澳化钾的坷锣配溶液涂布在玻璃板上， 含有澳化钾的坷锣配溶液涂布在玻璃板上，在暗室浸入 硝酸银溶液中，趁未干燥时摄影，用硫酸亚铁显影。 硝酸银溶液中，趁未干燥时摄影，用硫酸亚铁显影。由 于得到了高反差的影像， 于得到了高反差的影像，故至今仍广泛应用在印刷制板 上。
全国卫生专业技术资格考试指导放射医学技术中级专业知识照片自动冲洗技术

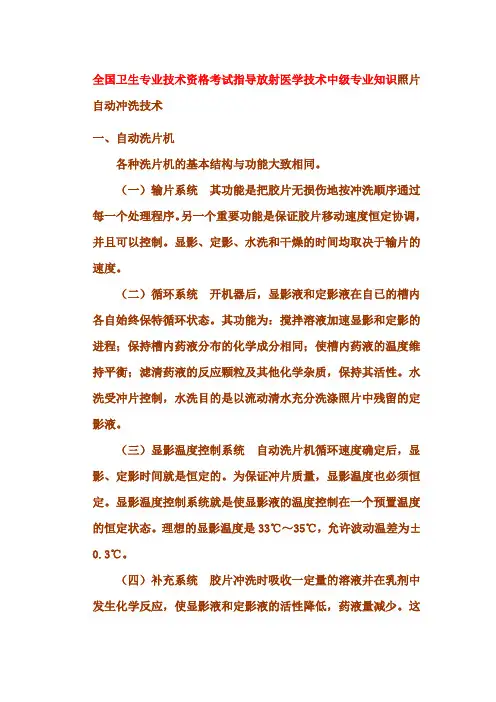

全国卫生专业技术资格考试指导放射医学技术中级专业知识照片自动冲洗技术一、自动洗片机各种洗片机的基本结构与功能大致相同。
（一）输片系统其功能是把胶片无损伤地按冲洗顺序通过每一个处理程序。
另一个重要功能是保证胶片移动速度恒定协调，并且可以控制。
显影、定影、水洗和干燥的时间均取决于输片的速度。
（二）循环系统开机器后，显影液和定影液在自已的槽内各自始终保特循环状态。
其功能为：搅拌溶液加速显影和定影的进程；保持槽内药液分布的化学成分相同；使槽内药液的温度维持平衡；滤清药液的反应颗粒及其他化学杂质，保持其活性。
水洗受冲片控制，水洗目的是以流动清水充分洗涤照片中残留的定影液。
（三）显影温度控制系统自动洗片机循环速度确定后，显影、定影时间就是恒定的。
为保证冲片质量，显影温度也必须恒定。
显影温度控制系统就是使显影液的温度控制在一个预置温度的恒定状态。
理想的显影温度是33℃～35℃，允许波动温差为±0.3℃。
（四）补充系统胶片冲洗时吸收一定量的溶液并在乳剂中发生化学反应，使显影液和定影液的活性降低，药液量减少。
这种情况持续下去会使照片密度降低，对比不良。
为保持显影、定影药液的稳定和维持药液的规定量，自动洗片机内设有补充系统。
控制补充的方法：长度补充；面积补充；密度补充。
（五）干燥系统主要提供热风吹向经过充分水洗的胶片表面，使其迅速烘干。
该系统主要包括发热元件、送风设备、干燥管道和温度检测器等。
（六）时间控制系统该系统的功能取决于电路设计。
简单的电路靠时间继电器控制，复杂的电路由很多电子元件设计集成电路控制，其功能有：第一张胶片进入机内后，经延时发出一信号，提示可送入第二片，防止两片重叠；节能，长时间不冲片时，通过自动延时将加热器和风机电路切断或维持一组低温加热，有的同时断掉供水。
保证了电、水能源不必要的消耗，此称为待机状态。
二、冲洗药液及其性能（一）自动洗片机的药液性能使用自动洗片机的目的在于提高加工处理效能，以获得一个稳定的影像效果。
X线照片冲洗技术(1)
X线摄片后处理
意义 常用设备和器材 化学冲洗过程
显影 漂洗 定影 水洗与干燥 自动冲洗技术
化学冲洗技术的意义
冲洗技术（胶片后处理技术）是X线摄影技 术的重要组成部分，是X线摄影的继续。处 理得当，可以在一定程度上弥补摄影工作的 不足；处理不当，则可能是“ 成事不足，败 事有余”。每个X线技术工作者，都应该重 视冲洗技术，把握X线成像检查技术工作的 最后环节，提高工作质量。
抑制剂的作用
溴化钾在显影液中的 作用： 抑制显影剂的还原作 用，防止灰雾产生； 降低胶片的有效感光 度。
X线胶片显影液配方
两种类型： 各种不同的X线胶片的指定配方； 市售的成品配方。
P~Q型显影液：由菲尼酮和对苯二酚组合的 显影液配方。
M~Q型显影液：由米吐尔和对苯二酚组合的 显影液配方。
保护剂：（亚硫酸钠）保护主剂不会遇酸分 解；防止污染。
酸剂：（醋酸）：中和碱性停止显影，延长 定影液使用寿命。
坚膜剂（钾矾或铬矾）使明胶收敛。
人工冲洗照片过程
显影 中间水洗 定影 水洗 干燥
暗室基本操作
X线胶片的装卸： 启封与改裁；装片；卸片；夹片。 装片的冲洗：显影；停显；定影；水洗；干燥。 照片的整理：核对编号；装袋。 照片的存档。
3.5m。 位置：应靠近X线机房，若有多台X线机可
选择居中的位置。 建筑要求：地面；墙壁；门（迷路门、普通
门）；窗；传片箱（双箱双门）；传湿片池； 通风及室温：通风设备；暗室温度应保持在
15~20℃左右。
暗室照明
安全照明 普通照明 湿片观片灯
安全照明
安全照明灯的结构： 由安全灯滤光片和安全灯体组成。
医学影像检查技术课件：照片冲洗技术
赃物等 （5）迅速将胶片放入显影液中，并上下活动
几次，以免气泡附着 （6）胶片放入后立即计时，显影一般5min左
右 （7）显影结束取片时，尽量把片上的药液回
滴入桶内，以减少药液的消耗 （8）显影应在安全灯下进行操作，在暗室里
应关掉手机
第一节 照片冲洗技术
显→定影；③显影→水洗 →停显→定影。第三种中间处理方式最好
《医学影像检查技术》第六章 照片冲洗及打印技术
第一节 照片冲洗技术
第一节 照片冲洗技术
一、手洗X线照片技术
第一节 照片冲洗技术
（一）感光原理
• 光化学反应:包括光合成反应、光水解反 应和光氧化还原反应
• 感光原理：氧化还原反应
第一节 照片冲洗技术
（二）显影技术
1.显影的概念及原理 显影是将已感光的卤化银用还原剂（显
第一节 照片冲洗技术
（二）显影技术
3. 显影液的种类
PQ型显影液（菲尼酮＋对苯二酚）性能特点： ①具有明显的超加和性；②具有良好的保存性 和显影能力的持续性；③照片处理容量大；④ 显影颗粒性好；⑤显影中的着色污染少。
MQ型显影液（米吐儿＋对苯二酚）性能特点： ①具有明显的超加和性；②显影作用在显影初 期较快；③米得含量多时，对强、弱感光部分 显影作用差异小，影像反差低；④对苯二酚含 量多时，影像反差高。
2.半明室安置方式
输入胶片侧在暗室内，其余大部分在明室内。 冲洗后的照片直接在明室收取。
第一节 照片冲洗技术
（二）显影技术
4. 显影液的配制 配方 配制方法 5. 显影操作方法 （1）温度控制可采用间接加温或恒温调节 器，将显影液的温度控制在18°C～20°C
（2）每日使用之前检查药液面上是否漂有
油样二色性氧化物，若有，用胶片保护纸 吸附除去
几次，以免气泡附着 （6）胶片放入后立即计时，显影一般5min左
右 （7）显影结束取片时，尽量把片上的药液回
滴入桶内，以减少药液的消耗 （8）显影应在安全灯下进行操作，在暗室里
应关掉手机
第一节 照片冲洗技术
显→定影；③显影→水洗 →停显→定影。第三种中间处理方式最好
《医学影像检查技术》第六章 照片冲洗及打印技术
第一节 照片冲洗技术
第一节 照片冲洗技术
一、手洗X线照片技术
第一节 照片冲洗技术
（一）感光原理
• 光化学反应:包括光合成反应、光水解反 应和光氧化还原反应
• 感光原理：氧化还原反应
第一节 照片冲洗技术
（二）显影技术
1.显影的概念及原理 显影是将已感光的卤化银用还原剂（显
第一节 照片冲洗技术
（二）显影技术
3. 显影液的种类
PQ型显影液（菲尼酮＋对苯二酚）性能特点： ①具有明显的超加和性；②具有良好的保存性 和显影能力的持续性；③照片处理容量大；④ 显影颗粒性好；⑤显影中的着色污染少。
MQ型显影液（米吐儿＋对苯二酚）性能特点： ①具有明显的超加和性；②显影作用在显影初 期较快；③米得含量多时，对强、弱感光部分 显影作用差异小，影像反差低；④对苯二酚含 量多时，影像反差高。
2.半明室安置方式
输入胶片侧在暗室内，其余大部分在明室内。 冲洗后的照片直接在明室收取。
第一节 照片冲洗技术
（二）显影技术
4. 显影液的配制 配方 配制方法 5. 显影操作方法 （1）温度控制可采用间接加温或恒温调节 器，将显影液的温度控制在18°C～20°C
（2）每日使用之前检查药液面上是否漂有
油样二色性氧化物，若有，用胶片保护纸 吸附除去
《X线照片冲洗技术》课件
为什么需要使用该技术？
X线照片冲洗技术可以将隐形的影像转化为可见的图像，方便医生和工程师进行分析和决策。
该技术的基本原理是什么？
X线照片中的暗部分对应着感光材料中的微观晶体，当感光材料经过药液处理后，显像液中的药液 成分会促进晶体之间的氧化还原反应，从而在感光材料上形成可见的影像。
X线照片冲洗的步骤
常见问题和解决办法
1 照片太浅或太暗怎么办？
可以调整显影时间和药液浓度，或更换药液组合。
2 出现划痕怎么办？
可以减少感光片使用次数，或更换新的显影液、定影液。
3 出现漏光现象怎么办？
检查感光片的盖板是否严密，或更换新的药液组合。
案例应用
医学X线照片冲洗案例
在医学领域，X线照片冲洗技术被广泛地应用于各种医学检查和治疗过程中，如CT、MRI、 放射治疗等。
工业X线照片冲洗案例
在工业领域，X线照片冲洗技术常用于各种非破坏性检测领域，如航空、汽车、电子、化工 等。
总结
X线照片冲洗技术在各行各业都有广泛的应用，因此，熟练掌握该技术的基本要领和注意事项是非常必 要的。同时，随着科学技术的不断发展和进步，该技术的进一步发展和创新也十分重要。
晾干并保存
将冲洗干净的感光片晾干，存放在干 燥、通风、避光的地方。
药液和器材的使用
选择适当的药液
根据感光片的型号和拍摄对象 的需求选择适当的显像液和定 影液。
使用药液的注意事项
在使用显像液和定影液时，必 须佩戴防护设备，如手套、口 罩、护目镜等，以免药液对皮 肤和眼睛造成刺激。
使用必备的器材
在进行X线拍摄和照片冲洗时， 必须使用符合标准要求的X线 机、光学器材、照片冲洗设备 等。
《X线照片冲洗技术》 PPT课件
X线照片冲洗技术可以将隐形的影像转化为可见的图像，方便医生和工程师进行分析和决策。
该技术的基本原理是什么？
X线照片中的暗部分对应着感光材料中的微观晶体，当感光材料经过药液处理后，显像液中的药液 成分会促进晶体之间的氧化还原反应，从而在感光材料上形成可见的影像。
X线照片冲洗的步骤
常见问题和解决办法
1 照片太浅或太暗怎么办？
可以调整显影时间和药液浓度，或更换药液组合。
2 出现划痕怎么办？
可以减少感光片使用次数，或更换新的显影液、定影液。
3 出现漏光现象怎么办？
检查感光片的盖板是否严密，或更换新的药液组合。
案例应用
医学X线照片冲洗案例
在医学领域，X线照片冲洗技术被广泛地应用于各种医学检查和治疗过程中，如CT、MRI、 放射治疗等。
工业X线照片冲洗案例
在工业领域，X线照片冲洗技术常用于各种非破坏性检测领域，如航空、汽车、电子、化工 等。
总结
X线照片冲洗技术在各行各业都有广泛的应用，因此，熟练掌握该技术的基本要领和注意事项是非常必 要的。同时，随着科学技术的不断发展和进步，该技术的进一步发展和创新也十分重要。
晾干并保存
将冲洗干净的感光片晾干，存放在干 燥、通风、避光的地方。
药液和器材的使用
选择适当的药液
根据感光片的型号和拍摄对象 的需求选择适当的显像液和定 影液。
使用药液的注意事项
在使用显像液和定影液时，必 须佩戴防护设备，如手套、口 罩、护目镜等，以免药液对皮 肤和眼睛造成刺激。
使用必备的器材
在进行X线拍摄和照片冲洗时， 必须使用符合标准要求的X线 机、光学器材、照片冲洗设备 等。
《X线照片冲洗技术》 PPT课件
X线照片冲洗技术(2)
各种等尺寸分格、大小混合分格、幻 灯分格、横排、竖排转换分格，以及 一些特殊要求的分格。 分格方式越多，用户使用越方便。
输入缓冲
反映打印机的承载能力。在相机处理一幅图 像时，如有另一幅图像到来，就需要在缓冲 器中“排队”等待片刻。缓冲区容量越大， 暂存图像数量越多。
缓冲区分两种： ①公共缓冲区，各接口信号共用的一个缓 冲区，多采用大容量的硬盘。即便打印机 暂时停机也不会影响主机向激光相机传送 图像。 ②独立缓冲区，各接口单独配置记忆芯片 暂存图像。记忆芯片容量相对较小，若不 及时打印，容易发生“阻塞”。
湿式激光打印技术
激光打印机的基本结构 激光打印机的工作原理 激光打印机的性能及相关参数 激光胶片的临床应用
激光打印机的基本结构
激光打印机的基本结构
激光打印系统 胶片传送系统 信息传递与存储系统 控制系统 其他配件
激光打印系统
激光打印系统作用是完成激光扫描使 胶片曝光。 激光发生器 调节器 发散透镜 多角光镜 聚焦透镜 高精度电机及滚筒
自动冲洗机定影药液性能
定影药液的设计应遵守的原则包括： 选用快速定影剂硫代硫酸铵，取代 海波； 要求对水洗、干燥的后处理工序无 影响； 定影液的pH值要稳定。
定影液的组成
定影剂－硫代硫酸铵，作用是将未感光的溴 化银溶解；
坚膜剂－钾矾、络矾，作用是收敛、固定影 像，降低胶片吸水量、利于干燥；
缺点：冲洗成本较高；管理水平要求高；设 备故障损失较大；处理标准化使冲洗通融性 差。
自动冲洗机的基本结构
输片系统 循环系统 显影温度控制系统 补充系统 干燥系统 时间控制系统
输片系统
功能是把胶片无损伤地按冲洗顺序通 过每一个处理程序。
输入缓冲
反映打印机的承载能力。在相机处理一幅图 像时，如有另一幅图像到来，就需要在缓冲 器中“排队”等待片刻。缓冲区容量越大， 暂存图像数量越多。
缓冲区分两种： ①公共缓冲区，各接口信号共用的一个缓 冲区，多采用大容量的硬盘。即便打印机 暂时停机也不会影响主机向激光相机传送 图像。 ②独立缓冲区，各接口单独配置记忆芯片 暂存图像。记忆芯片容量相对较小，若不 及时打印，容易发生“阻塞”。
湿式激光打印技术
激光打印机的基本结构 激光打印机的工作原理 激光打印机的性能及相关参数 激光胶片的临床应用
激光打印机的基本结构
激光打印机的基本结构
激光打印系统 胶片传送系统 信息传递与存储系统 控制系统 其他配件
激光打印系统
激光打印系统作用是完成激光扫描使 胶片曝光。 激光发生器 调节器 发散透镜 多角光镜 聚焦透镜 高精度电机及滚筒
自动冲洗机定影药液性能
定影药液的设计应遵守的原则包括： 选用快速定影剂硫代硫酸铵，取代 海波； 要求对水洗、干燥的后处理工序无 影响； 定影液的pH值要稳定。
定影液的组成
定影剂－硫代硫酸铵，作用是将未感光的溴 化银溶解；
坚膜剂－钾矾、络矾，作用是收敛、固定影 像，降低胶片吸水量、利于干燥；
缺点：冲洗成本较高；管理水平要求高；设 备故障损失较大；处理标准化使冲洗通融性 差。
自动冲洗机的基本结构
输片系统 循环系统 显影温度控制系统 补充系统 干燥系统 时间控制系统
输片系统
功能是把胶片无损伤地按冲洗顺序通 过每一个处理程序。
冲洗加工技术知识
冲洗加工技术知识一：手工冲洗时，如何正确的把握显影时间？一般手工冲洗时，一张像片的全过程大约需要经过三个阶段：1. 初显期：乳剂层银盐还原刚刚出现轮廓，一般1分钟左右（常温）；2. 发展期：显影不久后影像密度由浅加深，并且富有立体感，层次也逐渐丰富，这一阶段是否顺利进行，标志着曝光量准确与否，大约2分钟左右（常温）；3. 完成期：乳剂层银盐全部还原，影像的立体感及层次表现愈显愈好，直至保持一段时间，但再延长显影时间影象的变化不大，一般1~2分钟左右（常温）。
如影像密度一直发展下去，表示曝光过度，如显影时间延长但影像密度一直达不到要求且灰雾上升则表示曝光不足；所以胶片显影时，我们可根据上述原理管片，第一次1分钟左右，只要将胶片从显影液中露出一些观看，动作要快，第二次2分钟左右再观察，最后一次1分钟左右后观察，以上均是常温（20℃左右），如果采取亚高温或高温显影或高温显影，各期时间相应缩短。
1. 初显期：乳剂层银盐还原刚刚出现轮廓，一般1分钟左右（常温）；2. 发展期：显影不久后影像密度由浅加深，并且富有立体感，层次也逐渐丰富，这一阶段是否顺利进行，标志着曝光量准确与否，大约2分钟左右（常温）；3. 完成期：乳剂层银盐全部还原，影像的立体感及层次表现愈显愈好，直至保持一段时间，但再延长显影时间影象的变化不大，一般1~2分钟左右（常温）。
如影像密度一直发展下去，表示曝光过度，如显影时间延长但影像密度一直达不到要求且灰雾上升则表示曝光不足；所以胶片显影时，我们可根据上述原理管片，第一次1分钟左右，只要将胶片分钟左右后观察，以上均是常温（20℃左右），如果采取亚高温或高温显影或高温显影，各期时间相应缩短。
2. 发展期：显影不久后影像密度由浅加深，并且富有立体感，层次也逐渐丰富，这一阶段是否顺利进行，标志着曝光量准确与否，大约2分钟左右（常温）；3. 完成期：乳剂层银盐全部还原，影像的立体感及层次表现愈显愈好，直至保持一段时间，但再延长显影时间影象的变化不大，一般1~2分钟左右（常温）。
射线探伤胶片处理管理规定
②显、定影液应自动补给，冲洗应是循环温水；
③自动洗片机中的传输辊，平时应经常清洗，去除附着物，以防止后序胶片的处理产生伪像；
④辊是自动洗片机的主要易损件，应定期更换，以保证冲洗效果。
（2）手工冲洗
手工冲洗条件：显、定影槽应有恒温装置，冲片应有洁净的水源。由于暗室较潮湿、夏季闷热、冬季冷，可配置空调或电风扇等。
手工冲洗由显影、停显、定影、94的附录N。编制手工冲洗操作规程，其要点是：
①显影：其温度为18℃～21℃，显影时间为4～8min，显影初胶片要上下移动，洗片夹之间要有间隔，以防划伤；
②停显：用水冲洗10～15秒，以防显影液带入定影液中；
③定影：胶片侵入定影液前1min内，要上下移动，定影时间为通透时间的2倍，一般为15min；
（1）自动冲洗
自动冲洗的操作规程应按自动洗片机的使用说明书进行。
自动洗片机在冲洗的过程中底片质量，有时会出现对比度低、清晰度差、发黄变质及产生伪像等问题，因此，为保证底片质量，建议加强以下几个方面的工作：
①自动洗片机冲洗周期建议调至12min，有利于充分显影、定影，这是提高底片对比度和清晰度，延长底片保存期的主要环节。
④水冲洗：在流动的水中冲洗胶片，时间一般为15～20min，不得超过30min，以防乳剂层泡涨粘污物；
⑤干燥：胶片一般放在无尘、干燥通风处自然干燥。烘干时，应在胶片自然干燥且无水滴后进行，烘干箱温度≤50℃。
对于γ射线胶片手工冲洗的关键是显影液的温度控制，显影液的温度不宜过高，且应保持显影液的新鲜性。在显、定影过程中注意胶片的上下移动。
射线探伤胶片处理管理规定
12.1胶片的处理应按胶片说明书进行。处理方式分为自动冲洗和手工冲洗，推荐采用自动冲洗方式处理。
12.2自动冲洗按照自动洗片机操作说明书进行。自动冲洗时，应准确调节显影温度和冲洗周期。
③自动洗片机中的传输辊，平时应经常清洗，去除附着物，以防止后序胶片的处理产生伪像；
④辊是自动洗片机的主要易损件，应定期更换，以保证冲洗效果。
（2）手工冲洗
手工冲洗条件：显、定影槽应有恒温装置，冲片应有洁净的水源。由于暗室较潮湿、夏季闷热、冬季冷，可配置空调或电风扇等。
手工冲洗由显影、停显、定影、94的附录N。编制手工冲洗操作规程，其要点是：
①显影：其温度为18℃～21℃，显影时间为4～8min，显影初胶片要上下移动，洗片夹之间要有间隔，以防划伤；
②停显：用水冲洗10～15秒，以防显影液带入定影液中；
③定影：胶片侵入定影液前1min内，要上下移动，定影时间为通透时间的2倍，一般为15min；
（1）自动冲洗
自动冲洗的操作规程应按自动洗片机的使用说明书进行。
自动洗片机在冲洗的过程中底片质量，有时会出现对比度低、清晰度差、发黄变质及产生伪像等问题，因此，为保证底片质量，建议加强以下几个方面的工作：
①自动洗片机冲洗周期建议调至12min，有利于充分显影、定影，这是提高底片对比度和清晰度，延长底片保存期的主要环节。
④水冲洗：在流动的水中冲洗胶片，时间一般为15～20min，不得超过30min，以防乳剂层泡涨粘污物；
⑤干燥：胶片一般放在无尘、干燥通风处自然干燥。烘干时，应在胶片自然干燥且无水滴后进行，烘干箱温度≤50℃。
对于γ射线胶片手工冲洗的关键是显影液的温度控制，显影液的温度不宜过高，且应保持显影液的新鲜性。在显、定影过程中注意胶片的上下移动。
射线探伤胶片处理管理规定
12.1胶片的处理应按胶片说明书进行。处理方式分为自动冲洗和手工冲洗，推荐采用自动冲洗方式处理。
12.2自动冲洗按照自动洗片机操作说明书进行。自动冲洗时，应准确调节显影温度和冲洗周期。
X线洗片技术暗室的设计护理课件
个人防护用品
为工作人员配备符合要求的个人防护用品，如铅 衣、铅帽、铅眼镜等，降低个人辐射暴露风险。
暗室的消防安全
消防设施配置
根据暗室的实际情况，配置相应的消防设施，如灭火器、喷淋系 统等，并定期进行检查和维护。
消防安全培训
定期对工作人员进行消防安全培训，提高工作人员的消防意识和应 急处置能力。
安全疏散与逃生
X线洗片技术在医学诊断中的应用
01
02
03
骨折与关节脱位
X线洗片技术常用于骨折 和关节脱位的诊断，能够 清晰地显示出骨骼的形态 和位置。
肺部疾病
X线洗片技术可以观察肺 部是否存在炎症、肿瘤等 病变，为肺部疾病的诊断 提供依据。
腹部疾病
通过X线洗片技术可以观 察腹部脏器的形态和位置， 协助医生诊断腹部疾病。
保持暗室整洁，防止灰尘和污渍 影响胶片质量。
设备维护
定期检查设备运行状况，确保正常 运转。
安全管理
设置安全警示标识，确保操作人员 安全。
01
X线洗
定期对暗室进行全面清洁，包括墙面、地面、设备表面等，保持环境整洁。
消毒
使用高效、广谱的消毒剂对暗室进行定期消毒，特别是高频接触的表面，如操 作台、门把手等，以降低交叉感染的风险。
制定安全疏散与逃生预案，确保在紧急情况下能够快速、有序地疏 散人员，减少人员伤亡和财产损失。
01
X线洗片技术暗室 的案例分析
成功案例分享
案例一
某医院X线洗片技术暗室设计，采用 了科学合理的布局和先进的技术设备， 提高了工作效率和影像质量，为临床 医生提供了更好的诊断依据。
案例二
某医疗机构在X线洗片技术暗室的设 计中，注重人性化考虑，如合理的采 光、舒适的温度和湿度等，为工作人 员提供了一个良好的工作环境。
为工作人员配备符合要求的个人防护用品，如铅 衣、铅帽、铅眼镜等，降低个人辐射暴露风险。
暗室的消防安全
消防设施配置
根据暗室的实际情况，配置相应的消防设施，如灭火器、喷淋系 统等，并定期进行检查和维护。
消防安全培训
定期对工作人员进行消防安全培训，提高工作人员的消防意识和应 急处置能力。
安全疏散与逃生
X线洗片技术在医学诊断中的应用
01
02
03
骨折与关节脱位
X线洗片技术常用于骨折 和关节脱位的诊断，能够 清晰地显示出骨骼的形态 和位置。
肺部疾病
X线洗片技术可以观察肺 部是否存在炎症、肿瘤等 病变，为肺部疾病的诊断 提供依据。
腹部疾病
通过X线洗片技术可以观 察腹部脏器的形态和位置， 协助医生诊断腹部疾病。
保持暗室整洁，防止灰尘和污渍 影响胶片质量。
设备维护
定期检查设备运行状况，确保正常 运转。
安全管理
设置安全警示标识，确保操作人员 安全。
01
X线洗
定期对暗室进行全面清洁，包括墙面、地面、设备表面等，保持环境整洁。
消毒
使用高效、广谱的消毒剂对暗室进行定期消毒，特别是高频接触的表面，如操 作台、门把手等，以降低交叉感染的风险。
制定安全疏散与逃生预案，确保在紧急情况下能够快速、有序地疏 散人员，减少人员伤亡和财产损失。
01
X线洗片技术暗室 的案例分析
成功案例分享
案例一
某医院X线洗片技术暗室设计，采用 了科学合理的布局和先进的技术设备， 提高了工作效率和影像质量，为临床 医生提供了更好的诊断依据。
案例二
某医疗机构在X线洗片技术暗室的设 计中，注重人性化考虑，如合理的采 光、舒适的温度和湿度等，为工作人 员提供了一个良好的工作环境。
X线洗片技术—暗室的设计
色。
2.暗室的安全灯
❖ X线胶片对紫外光敏感。 ❖ 安全灯使用低功率灯泡和特殊的滤光片，以去除蓝光和绿
光光谱。蓝敏胶片最常用的类型是棕色滤光片，绿敏胶片 最常用暗红色滤光片，绿敏胶片和蓝敏胶片都可以使用暗 红色滤光片。
安全灯
3.暗室设计与分区
❖ 暗室是装片和洗片的区域。 ❖ 分干区和湿区 ❖ 干区：主要存放暗盒、胶片； ❖ 湿区：主要放置洗片液、片夹。 ❖ 暗室湿区是进行化学冲洗的区域。 ❖ 手工洗片的3个桶，分别盛装显影液、水和桶
恒温洗片桶
思与练
❖ 暗室设计原则？ ❖ 干区作用？ ❖ 湿区作用？
暗室设计
教学 目标
1.掌握暗室设计原则 2.掌握暗室干区 3.掌握暗室湿区
教学 重点
1.暗室分区
教学 难点
1.暗室湿区
1.暗室的防光设计
❖ 好的暗室要必须满足防光、有序、干净。 ❖ 暗室良好的一个最重要的标准是防光。 ❖ 暗室光线泄露可引起明显的胶片灰雾。 ❖ 暗室的墙壁应用高质量的可洗涂料粉刷成白色或奶油
2.暗室的安全灯
❖ X线胶片对紫外光敏感。 ❖ 安全灯使用低功率灯泡和特殊的滤光片，以去除蓝光和绿
光光谱。蓝敏胶片最常用的类型是棕色滤光片，绿敏胶片 最常用暗红色滤光片，绿敏胶片和蓝敏胶片都可以使用暗 红色滤光片。
安全灯
3.暗室设计与分区
❖ 暗室是装片和洗片的区域。 ❖ 分干区和湿区 ❖ 干区：主要存放暗盒、胶片； ❖ 湿区：主要放置洗片液、片夹。 ❖ 暗室湿区是进行化学冲洗的区域。 ❖ 手工洗片的3个桶，分别盛装显影液、水和桶
恒温洗片桶
思与练
❖ 暗室设计原则？ ❖ 干区作用？ ❖ 湿区作用？
暗室设计
教学 目标
1.掌握暗室设计原则 2.掌握暗室干区 3.掌握暗室湿区
教学 重点
1.暗室分区
教学 难点
1.暗室湿区
1.暗室的防光设计
❖ 好的暗室要必须满足防光、有序、干净。 ❖ 暗室良好的一个最重要的标准是防光。 ❖ 暗室光线泄露可引起明显的胶片灰雾。 ❖ 暗室的墙壁应用高质量的可洗涂料粉刷成白色或奶油
