漏电起痕测试标准GB/T 4207-2003 : IEC 60112-2003 : GB4706.1-2005:1. 适用范围：适用于600V以下的固体电气绝缘材料的耐电痕化性能的测量。
2. 试验样品形状和尺寸：试验表面应平整、无伤痕。
表面面积应使得试验时液体不会从试样边缘流出，其尺寸不小于15mm*15mm试样厚度应不小于3mm3. 试验预处理：温度23C±5C,湿度50%± 10% 处理24h以上。
4. 试验溶液：4.1 A液：约0.1% NH4C（99.8%以上）水溶液，在23C±1C时的电阻率为395 Q .cm土5Q .cm；4.2 B液：约0.1% NH4C（99.8%以上）和0.5%土0.002%的二异丁基萘-磺酸钠盐的水溶液，在23C±1C时的电阻率为198Q .cm±5Q .cm。
（注：优先采用A液，但有更多腐蚀性污染物质要求时，推荐使用B液。
为了表示使用了B液，CTI或PTI后面应跟字母“ M'）5. 实验说明：5.1试样具有平整表面，尺寸不小于15mm*15mm试样厚度应不小于3mm对于厚度小于3mm的试样，可把两块或多块叠起来做实验；5.2试样表面应清洁，没有灰尘、脏物、指印、油脂、脱模剂或其他有可能影响结果的污染物，在清洁试样时应注意避免引起材料的熔涨、软化、实质性擦伤或其他损伤；5.3实验前应将电极清洗。
如果电极边缘已被蚀损，应重新研磨；5.4试验溶液应使用蒸馏水和氯化铵；5.5样品应水平放置在金属或玻璃支撑板上；5.6应将试样放在无通风，并在23C±5C的环境下进行试验。
5.7由于氯化铵溶液容易吸潮，为确保试验准确性，应做到每次实验前用电导率仪对溶液浓度进行测试。
CTI漏电痕迹测试
CTI漏电痕迹测试比较性漏电指数，也叫相比痕迹指数。
基板漏电痕迹是指电子产品在使用过程中,在PCB 的线路表面间隔的位置上，由于长时间地受到尘粒的堆积、水分的结露等影响而形成碳化导电电路的痕迹,这种漏电痕迹的出现,会在施加了电压下,放出火花、造成绝缘性能的破坏。
因此，覆铜板的耐漏电痕迹性是一个很重要的安全特性项目。
特别是应用于高湿、外露、高压等恶劣条件下的PCB 更有此方面的要求。
耐漏电痕迹性，一般用相比起痕指数（Comparative Tracking Index ，简称CTI）来表示。
IEC 112 标准中的对CTI 指标的定义是：在实验过程中，材料受到50 滴电解液（一般为0.1%的氯化铵水溶液）而没有出现漏电痕迹现象的最大电压值（一般以伏表示）。
IEC950 还根据在上述实验条件下，基板所经受住的不同电压值，规定、划分出了基板材料的三个CTI 的等级。
即I 级（CTI≥600V）、II 级（600V≥CTI≥400V）、III 级（400V>CTI≥175V）。
一般基板材料的CTI 的等级越小，说明它的耐漏电痕迹越高。
比较性漏电指数是对单面板材或绿漆绝缘性质所进行的一种〈抗漏电〉试验。
其做法是将两白金电极相距4MM 刺入待测的板材上，通以48—60HZ，100—600V 的交流电，并于两电极间不断滴以0.1%的氯化铵导电液（每30 秒一滴，总共50 滴）。
当两电极间有导电液时则有电流通过，也会出现电阻，因而发热使导电液蒸发变干，按着又有新液滴下。
当持续50 滴后不漏电时，即表示板材的〈抗漏电〉性质已经及格。
所谓〈漏电〉发生。
如此同一板材经过5 个不同位置试验皆及格时，即以其五次过关之最高电压表示其读值如〈CTI 425〉之写法，即表示五次测试过关之最高电压为425V。
当然CTI 的电压值越高，就表示其板材之〈抗漏电〉性越好。
用于高功率产品（如大型电视及分离式冷气等）的单面板很重视此一品质。
工业机械电气设备漏电测试gb

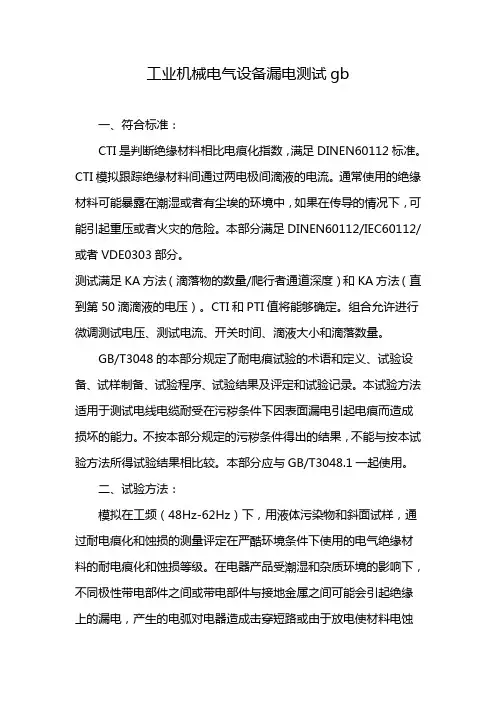

工业机械电气设备漏电测试gb一、符合标准：CTI是判断绝缘材料相比电痕化指数，满足DINEN60112标准。
CTI模拟跟踪绝缘材料间通过两电极间滴液的电流。
通常使用的绝缘材料可能暴露在潮湿或者有尘埃的环境中，如果在传导的情况下，可能引起重压或者火灾的危险。
本部分满足DINEN60112/IEC60112/或者VDE0303部分。
测试满足KA方法（滴落物的数量/爬行者通道深度）和KA方法（直到第50滴滴液的电压）。
CTI和PTI值将能够确定。
组合允许进行微调测试电压、测试电流、开关时间、滴液大小和滴落数量。
GB/T3048的本部分规定了耐电痕试验的术语和定义、试验设备、试样制备、试验程序、试验结果及评定和试验记录。
本试验方法适用于测试电线电缆耐受在污秽条件下因表面漏电引起电痕而造成损坏的能力。
不按本部分规定的污秽条件得出的结果，不能与按本试验方法所得试验结果相比较。
本部分应与GB/T3048.1一起使用。
二、试验方法：模拟在工频（48Hz-62Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。
在电器产品受潮湿和杂质环境的影响下，不同极性带电部件之间或带电部件与接地金属之间可能会引起绝缘上的漏电，产生的电弧对电器造成击穿短路或由于放电使材料电蚀损，甚至起燃导致火灾。
本试验仪就是模拟上述情况对绝缘材料进行的一种破坏性试验，用以测量和评定在规定电压下，绝缘体在电场和含杂质水的作用时的相对耐漏电起痕性。
漏电起痕试验仪系统在试验前，要手动调节电压与电流以及排除滴液管中的气体等前期工作，然后再通过PM控制系统自动完成计时与计数、报警等的测试工作。
进行电气设计时要充分考虑试验人员的安全问题，因为漏电起痕试验仪是用来测量低压电器件的安全性能指标的，标准规定*高电压为600伏，实际变压器的电压是650伏。
为此，本装置设有电源门开关，只要手接触电极前就必须打开试验设备的前门，开门就切断了电极的电源，试验必须在门开关接通的情况下进行。
漏电起痕试验仪测试操作规范
LDQ-JT漏电起痕试验仪测试操作规范1.范围本规范规定了LDQ-JT漏电起痕试验仪的测试操作方法。
本规范适用于本---LDQ-JT漏电起痕试验仪的测试操作方法。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本(包括所有修改单)适用于本文件。
3.测试要求及结果判定3.1漏电起痕试验仪的测试要求及试品结果判定见表1表1漏电起痕试验仪的测试要求及试品结果判定4.测试条件4.1温度：常温湿度：≤85%。
环境：利于通风4.2 测试设备: LDQ-JT漏电起痕试验仪辅助物品：0.1%氯化铵溶液5试品放置及测试方法5.1. 选择试品：试品线路板最好选择基材来做，也可将线路板的反面做测试面，如选择线路板正面需在无导通线路的位置测试。
5.2 调节滴液：在确保主机断电的情况下，先将含0.1%氯化铵溶液注入滴液杯至1/2位置，然后把电极左右分开，将玻璃皿置于底座上，用来接住针尖滴下的溶液。
再接通主机电源，按“排液”键排出一定的溶液，使滴液管内的空气排净。
然后设定滴液时间间隔30s和滴液次数50滴，调节滴液完毕后再将主机电源切断。
5.3.电极调节：在确保主机断电的情况下，调节两电极间距至（4±1）mm，并用量规比对。
然后将数显压力器受力面分别置于两电极下方，并前后调节电极后端砝码，使之对样品的作用力分别达到（1.0±0.05）N。
调试完后将试品测量位置放入两电极下方待测试。
5. 4电压调节：接通主机电源并打开照明灯，将试验箱门关紧，此时“复位”键灯必须亮起，否则将无法检测。
然后将“电压选择”旋钮打至接近试验电压的275V一档，按下“电压”键，接着调节“电压调节”旋钮，调至试验所需电压250V。
5.5 电流调节：先将“电流调节”旋钮调至最小，再按“电极短路”按钮，此时同步调节“电流调节”旋钮，调至电流表显示值为（1.0±0.1）A。
漏电起痕指数CTI
相比漏电起痕指数（或称相对漏电起痕指数）Comparative Tracking Index(CTI)：材料表面能经受住50滴电解液（0.1%氯化铵水溶液）而没有形成漏电痕迹的最高电压值，单位为伏。
1模型聚合物绝缘材料有着特殊的电气破坏现象，即聚合物绝缘材料表面在特定的条件下会发生电痕劣化现象，并且可以导致电痕破坏。
电痕破坏是指当材料表面存在潮湿与污秽、电场足够大时，表面将有漏电流产生，在电流的焦耳热作用下，水分被蒸发，随着材料表面液膜的分离形成的缝隙（称为干燥带）。
在干燥带形成瞬间液膜间场强达到放电场强而导致放电，放电产生的热量使材料表面局部碳化，由于碳化生成物的导电率高，此处的电场密度集中于该碳化部分，引起放电的重复发生，在其周围产生更多的碳化物，形成碳化导电路，并向电极方向伸展，最终导致短路。
2CTI等级划分等级CTI值（单位：V）Ⅰ600≤CTIⅡ400≤CTI﹤600Ⅲa175≤CTI﹤400Ⅲb100≤CTI﹤1753测试方法IEC-60112标准：《固体绝缘材料耐漏电起痕指数和相比耐漏电起痕指数的测定方法》ASTM D2303-13《Standard Test Methods for Liquid-Contaminant, Inclined-Plane Tracking and Erosion of Insulating Materials》该标准与其它类似标准方法有区别。
ASTM D3638-93UL746AGB/T4207-84：固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法GB/T4207-2003idt IEC60112-1979固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法4CTI测试影响因素试样厚度GB/T4207-2003规定，试样厚度不得小于3mm，因为通常情况下试样下的垫块是玻璃或钢板，由于试验时电离NH4Cl溶液会产生大量的热量，在试样必须耐受热量的情况下，如果试样过薄试样上的热量就会很快传递掉，就起不到试样耐受电离NH4Cl溶液的作用。

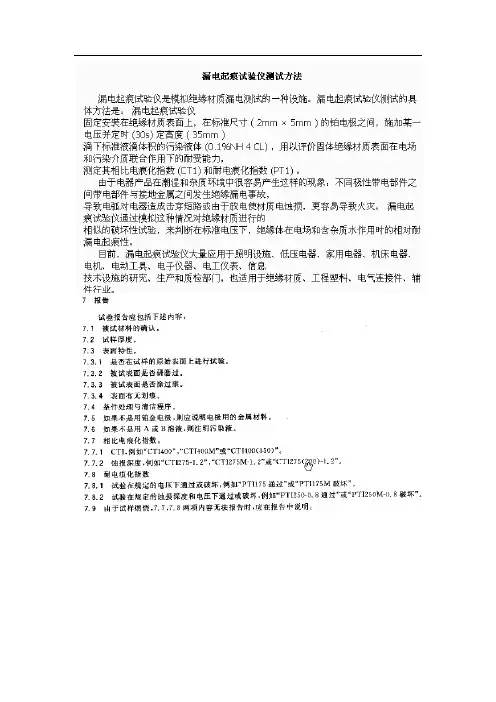

漏电起痕指数的测试方法
聚合物中的CTI英文全称Comparative Tracking lndex，中文解释为相对漏电指数（或相比漏电指数）。
材料表面能经受住50滴电解液（0.1%氯化铵水溶液）而没有形成漏电痕迹的最高电压值，单位为V。
结果表征采用GB/4207-2003《固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测试方法》（等同IEC60112:1979）将相对漏电起痕指数改为相比电痕化指数。
目前试验均按GB/4207-2003进行。
一般指五个测试样品能经受50滴的试验过程而不产生漏电起痕失效及持续火焰的最高电压值。
它还包括对材料在进行100滴测试时所显现的特性的有关说明。
一般用在阻燃工程塑料的测试，如PA，PC 等。
如右图CTI测试仪器电极示意图：CTI测试仪电极示意图1. 漏电起痕模型与无机绝缘材料相比，聚合物绝缘材料有着特殊的电气破坏现象，即聚合物绝缘材料表面在特定的条件下会发生电痕劣化现象，并且可以导致电痕破坏。
电痕破坏是指当材料表面存在潮湿与污秽、电场足够大时，表面将有漏电流产生，在电流的焦耳热作用下，水分被蒸发，随着材料表面液膜的分离形成的缝隙（称为干燥带），在干燥带形成瞬间液膜间场强达到放电场强而导致放电，放电产生的热量使材料表面局部碳化，由于碳化生成物的导电率高，此处的电场密度集中于该碳化部分，引起放电的重复发生，在其周围产生更多的碳化物，形成碳化导电路，并向电极方向伸展，最终导致短路。
如右图漏电模型：漏电起痕模型2. CTI测试影响因素CTI试验要求高、难度大，试验中的一些关键环节不仅难以掌握，而且容易疏忽。
CTI试验中的一些关键环节理解和解决方案如下：2.1试样厚度GB/T4207-2003规定，试样厚度不得小于3 mm，因为通常情况下试样下的垫块是玻璃或钢板，由于试验时电离NH4Cl溶液会产生大量的热量，在试样必须耐受热量的情况下，如果试样过薄试样上的热量就会很快传递掉，就起不到试样耐受电离NH4Cl溶液的作用。
CTI 漏电起痕
相对漏电起痕指数编辑相比漏电起痕指数（或称相对漏电起痕指数） Comparative Tracking Index ( CTI )：材料表面能经受住50滴电解液（0.1%氯化铵水溶液）而没有形成漏电痕迹的最高电压值，单位为V。
目录1模型2如右图3测试方法4CTI测试影响因素? 蒸馏水的电阻率? 试验短路电流? 液滴量大小? 电极的清洁5其它概念1模型编辑聚合物绝缘材料有着特殊的电气破坏现象，即聚合物绝缘材料表面在特定的条件下会发生电痕劣化现象，并漏电起痕模型且可以导致电痕破坏。
电痕破坏是指当材料表面存在潮湿与污秽、电场足够大时，表面将有漏电流产生，在电流的焦耳热作用下，水分被蒸发，随着材料表面液膜的分离形成的缝隙（称为干燥带）。
在干燥带形成瞬间液膜间场强达到放电场强而导致放电，放电产生的热量使材料表面局部碳化，由于碳化生成物的导电率高，此处的电场密度集中于该碳化部分，引起放电的重复发生，在其周围产生更多的碳化物，形成碳化导电路，并向电极方向伸展，最终导致短路。
如右图漏电模型：2CTI等级划分3测试方法编辑IEC-60112标准：《固体绝缘材料耐漏电起痕指数和相比耐漏电起痕指数的测定方法》CTI测试仪器电极示意图Methods for the determination of the proof and the comparative tracking indices of solid insulating materialsASTM D2303-13 《Standard Test Methods for Liquid-Contaminant, Inclined-Plane Tracking and Erosion of Insulating Materials》该标准与其它类似标准方法有区别。
ASTM D3638-93UL746AGB/T 4207-84：固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法GB/T 4207-2003 idt IEC 60112-1979 固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法如右图CTI测试仪器电极示意图ASTM D2303-13&4CTI测试影响因素编辑试样厚度GB/T4207-2003规定，试样厚度不得小于3 mm，因为通常情况下试样下的垫块是玻璃或钢板，由于试验时电离NH4Cl溶液会产生大量的热量，在试样必须耐受热量的情况下，如果试样过薄试样上的热量就会很快传递掉，就起不到试样耐受电离NH4Cl溶液的作用。
耐漏电起痕试验
漏电起痕试验是在LDQ-1型漏电起痕试验仪上进行，仪 器结构如下图所示。
其中：1—铂电极 2—黄铜杆 3—支撑板 4—重物 5— 绝缘管6—滴液针 7—试样
仪器特点： ①电极、试样托盘、滴液针采用标准配置； ②电极之间的距离、滴液针位置、托盘高度均可调； ③电极头由铂金制成，耐高温耐腐蚀； ④滴液装置采用泵压抽吸原理，配有电子计数装置实现自动 滴液； ⑤试验电压100—600V可调； ⑥过流报警。短路电流超过0.5A时维持2s切断电源,报警示意
样品不合格。 技术参数: ①试验电压： 0～600V连续可调 ②液滴量大小： （20.0～23.0mm3）可调 ③液滴间隔时间设置准确： （30±5 s） ④极刃口时试样压力可调： （1.0±0.05 N） ⑤电极距离连续可调： （4±0.1mm） ⑥两电极间的夹角为60°，电极材料为铂
一、选样 试样具有平整表面，尺寸不小于15mm X 15mm，试样 厚度大于等于3mm；对于厚度小于 3mm的试样，可把两块 或多块叠起来做实验； 二、样品的预处理 1、试样表面应清洁，没有灰尘、脏物、指印、油脂、脱 模剂或其他有可能影响结果的污 染物，在清洁试样时应 注意避免引起材料的熔涨、软化、实质性擦伤或其它损伤。 2、样品应水平放置在金属或玻璃支撑板上； 3、应将试样放在无通风，并在23℃±5℃的环境下进行试 验。 三、NH4Cl溶液的配置
