吸油烟机产品知识及维修培训资料
吸油烟机培训资料
吸油烟机的未来发展趋势
产品智能化
随着智能家居的发展，吸油烟机会更加智能化，实现远 程控制、语音控制、自动感应等功能。
绿色环保
环保意识日益增强，吸油烟机将更加注重节能、减排、 降噪等方面的优化。
个性化设计
消费者对产品的个性化需求越来越高，吸油烟机的外观 设计、功能设置会更加多样化。
吸油烟机的未来技术发展方向
如果吸油烟机出现故障，应立即停止使用，并及时联 系维修人员进行检查和维修。
04
吸油烟机的故障排除和维修
吸油烟机的常见故障及排除方法
吸油烟效果差
可能是由于滤网堵塞、风扇叶片损坏或安装不当导致。需要定期清洗滤网，检查风扇叶片 是否完整，确保安装正确。
噪音大
吸油烟机噪音大可能是由于风扇平衡性差、安装不牢固或电机故障等原因。应检查风扇是 否平衡，确保安装牢固，若电机故障应及时更换。
2
油烟经过过滤器时被吸附和过滤，净化后的空 气最终排出室外。
3
不同种类的吸油烟机在外观、噪音、风量和油 脂分离度等方面存在差异，需要根据个人需求 进行选择。
02
吸油烟机的性能特点
吸油烟机的吸力
吸力大小
01
吸油烟机的吸力是衡量其性能的重要指标，吸力越大，越能快
速有效地抽吸油烟。
风量
02
风量是衡量吸油烟机吸力的关键参数，一般根据不同的排风量
吸油烟机的清洁和维护
清洁难度
吸油烟机在使用过程中容易积 聚油污和灰尘，清洁难度与结
构设计、材质等有关。
维护建议
定期清洗吸油烟机，避免积聚的 油污影响使用效果，同时注意保 养电机和叶轮等部件。
注意事项
避免使用刺激性清洁剂或化学剂， 以免对吸油烟机造成损害。
吸油烟机培训资料
XIAN FEI CO.,LTD XIAN FEI CO.,LTD
型号：CXW-180-268-935C
1、黑色平面镀膜玻璃面板，造型简洁大方 。 2、琴键式开关控制，操作简便。 3、顶吸式设计，超强笼烟性能，第一时间 防止油烟扩散。 4、一体化无缝隙集烟腔，无死角，不藏油 污，清洁更方便。 5、进口双滚珠轴承电机，吸力强劲，运转 噪音小，使用寿命长。
ltd三常见故障及处理方法故障现象故障原因排除方法电机不转灯不亮1电源插座无电修理或更换插座2电源插头与插座接触不良修理或更换插座3电源线断路更换电源线4电源板上的保险管燃断更换保险管5电源板或控制开关故障更换电源板或控制开关板电机转动灯不亮1灯泡烧坏更换灯泡2灯炮与灯座接触不良修理或更换3变压器线圈烧坏更换变压器4电源板或控制开关故障更换电源板或控制开关板电机不转灯亮1电机超温保护动作稍候片刻再启动2电容器烧坏更换电容器3电机绕组烧坏更换电机4电源板或控制开关故障更换电源板或控制开关板显示器不显示但能控制工作1显示器坏更换控制开关板2电源板开关板无电压供给显示器更换电源板3电源板与控制开关板线接触不良修理xianfeico
4、先飞吸油烟机分类 、 中式机： 中式机：亚深型和深吸型 欧式机： 型 圆弧形（以玻璃机为主） 欧式机：倒T型、圆弧形（以玻璃机为主） 速排机：全不锈钢、 速排机：全不锈钢、不锈钢与玻璃结合
XIAN FEI CO.,LTD XIAN FEI CO.,LTD
（二）产品结构及主要部件功能
A、壳体部分：面板、机体 、壳体部分：面板、 ★深式机外壳部份的侧板材料（厢体）一般为冷扎板，面板有冷扎板的、玻璃的、不锈钢的和 塑料的。冷扎板都要做表面处理，进行喷涂，有喷普通漆的、金属漆的，还有喷特氟珑的。 ★欧式和近吸式烟机的壳体部分以不锈钢居多，也有玻璃的。 基本功能：集拢油烟，并对各个零部件功能进行支撑。 B、油路部份：油网、导油座、油管、油杯 、油路部份：油网、导油座、油管、 ★对双油路和单油路的理解： 双油路是采用双重集油，一般需要使用两个油杯，如果针对密封性不好的壳体结构采用双油 路，同比单油路能够起到较好的效果；如果壳体密封性好则采用单油路即可，它们只是集油 的方式不同，并无优劣之分。 先飞目前提供的产品大多是双油路，也有部份单油路。 C、电机、开关部份：电机、微动开关、线路板、控制开关 、电机、开关部份：电机、微动开关、线路板、 ★电机：吸油烟机的心脏，主要是带动风轮的转动，对吸油烟机的整体性能影响很大，风量、 寿命、噪声、平稳性等都与电机密切相关。 电机有滚珠轴承电机和含油轴承电机之分；滚珠轴承电机又分为双滚珠轴承电机和单滚珠轴承 电机；双滚珠轴承电机又分敞开式和密封式；按接线多少又分四线和五线电机（五线电机即 复式电机）；按功率大小分：16叠、20叠、24叠、28叠等电机。 一般来说，滚珠轴承电机优于含油电机；密封式电机优于敞开式电机；复式电机优于四线电 机；功率大的吸油烟能力大于功率小的电机。 先飞所有吸油烟机采用的是进口双滚珠轴承全封闭电机，带有复式温控。 D、通风部分：风网、风轮、风柜、止回阀、排烟管 、通风部分：风网、风轮、风柜、止回阀、 风轮：主要在电机的驱动下产生强大气流，把受油烟污染的空气吸入风柜，在油烟分离之后 经过排烟管将烟气排出到室外。 好的风轮运转平稳、宁静，产生的气流EI CO.,LTD XIAN FEI CO.,LTD
抽油烟机培训资料

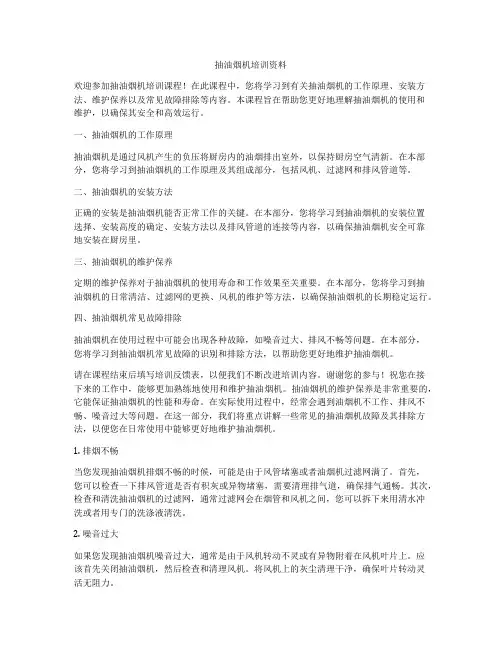

抽油烟机培训资料欢迎参加抽油烟机培训课程！在此课程中，您将学习到有关抽油烟机的工作原理、安装方法、维护保养以及常见故障排除等内容。
本课程旨在帮助您更好地理解抽油烟机的使用和维护，以确保其安全和高效运行。
一、抽油烟机的工作原理抽油烟机是通过风机产生的负压将厨房内的油烟排出室外，以保持厨房空气清新。
在本部分，您将学习到抽油烟机的工作原理及其组成部分，包括风机、过滤网和排风管道等。
二、抽油烟机的安装方法正确的安装是抽油烟机能否正常工作的关键。
在本部分，您将学习到抽油烟机的安装位置选择、安装高度的确定、安装方法以及排风管道的连接等内容，以确保抽油烟机安全可靠地安装在厨房里。
三、抽油烟机的维护保养定期的维护保养对于抽油烟机的使用寿命和工作效果至关重要。
在本部分，您将学习到抽油烟机的日常清洁、过滤网的更换、风机的维护等方法，以确保抽油烟机的长期稳定运行。
四、抽油烟机常见故障排除抽油烟机在使用过程中可能会出现各种故障，如噪音过大、排风不畅等问题。
在本部分，您将学习到抽油烟机常见故障的识别和排除方法，以帮助您更好地维护抽油烟机。
请在课程结束后填写培训反馈表，以便我们不断改进培训内容。
谢谢您的参与！祝您在接下来的工作中，能够更加熟练地使用和维护抽油烟机。
抽油烟机的维护保养是非常重要的，它能保证抽油烟机的性能和寿命。
在实际使用过程中，经常会遇到油烟机不工作、排风不畅、噪音过大等问题。
在这一部分，我们将重点讲解一些常见的抽油烟机故障及其排除方法，以便您在日常使用中能够更好地维护抽油烟机。
1. 排烟不畅当您发现抽油烟机排烟不畅的时候，可能是由于风管堵塞或者油烟机过滤网满了。
首先，您可以检查一下排风管道是否有积灰或异物堵塞，需要清理排气道，确保排气通畅。
其次，检查和清洗抽油烟机的过滤网，通常过滤网会在烟管和风机之间，您可以拆下来用清水冲洗或者用专门的洗涤液清洗。
2. 噪音过大如果您发现抽油烟机噪音过大，通常是由于风机转动不灵或有异物附着在风机叶片上。
公司培训教材吸油烟机培训-精选课件
五、几种油网的特点
❖ 1、老板油网： ❖ 中式烟机：41.5度导油柱，油滴回杯顺顺利利，妥妥当当
红日中式油烟机、T960A、T850A、静雅A等
❖ 欧式烟机油网：
❖ TD950、静雅、静雅彩钢、
3、产品框架：公司搭建一个大的针对国际市场的产品框架，形成一个按配置、工 艺、成本和针对不同级别市场来划分的高、中、低档的品种组合。
高档机能代表技术水准和品牌形象，不求销量，但在市场终端能够吸引消费 者眼球，款型上保持中式、欧式各有2～3款，比如TD950及即将开发的两款高档 欧式机；
中档机作为主销机型和利润机型，款式上跟随行业主流，品质上保证产品 的基本使用性能和安全性能，工艺和配置适中，价格有一定的竞争力，款型上保 持中式和欧式各8~9款；
❖ 2、按主电机数量分类
❖
a）单电机吸油烟机：一个主电机，一个风轮或两个风轮，目前大多数厂
家所采用；
❖
b）双电机吸油烟机：双电机、双风轮，使用时可分别控制，成本较高，
目前除樱花、松下外其他品牌较少采用；
❖ 3、按操作方式分类
❖
a）手动型：手动控制开关,也是目前油烟机普遍采用的一种控制方式。
❖
b）自动型：利用烟雾检测装置，当烟雾气体浓度达到设定标准时，油烟
❖ 4、延时开关
作用：可在烹饪结束后自动就将烹饪后剩余的油烟彻底吸净，再自动关机。 通常的延时调节时间为1~10分钟。 机型：T860A、TD960（靓雅）、TD950、T910（婷雅A）
5、整体深拉伸集烟腔：
集烟腔（集烟罩）整体拉伸成型，无缝隙，减少了漏油的可能性；集烟腔深 （8~15cm）笼烟和排烟的效果更好。
吸油烟机培训资料
降低吸油烟机的噪音是用户关注的重点之一。当前，吸油烟机的噪音主要来源于电机和风 道设计不合理，未来将通过改进电机技术和优化风道设计来降低噪音。
智能控制技术
随着智能家居的不断发展，吸油烟机将融入更多的智能元素，如与智能音箱、手机APP等 连接，实现语音控制和远程控制。
吸油烟机在智能家居领域的应用前景
能效等级是衡量吸油烟机能源效率 的指标，应选择能效等级较高的型 号。
吸油烟机的使用注意事项
使用前应先开启一段时间，以使吸油烟机内部的零件 预热及排放废气。
使用过程中不要用手去摸吸油烟机的表面，以免烫伤 。
使用时应注意不要离灶台太近，一般应在灶台 650mm-700mm左右的高度使用。
使用结束后应先关闭电源再拔掉插头。
吸油烟机分类
根据吸烟原理，吸油烟机可分为侧吸式和顶吸式两种，其中 顶吸式又可分为T型、深型和塔型等。
吸油烟机的工作原理
吸油烟机工作原理
吸油烟机主要利用风扇产生负压，将烹饪产生的油烟、蒸汽和其他污染物吸 入集烟腔，并通过排气管排出室外。
油烟分离技术
吸油烟机采用油烟分离技术，将吸入的油烟中的大颗粒物、油脂等分离出来 ，减少对风扇和风道的影响。
吸油烟机的清洁与保养方法
清洁吸油烟机表面时，应使用软布和中性洗涤剂进行 清洗。
每隔一段时间（一般为一到两个月）应清洗一次吸油 烟机的油杯，以保证其正常工作。
清洁吸油烟机内部的滤网时，应先将滤网拆下来，用 软布和中性洗涤剂进行清洗，再将其安装回原位。
每隔一年左右应清洗一次吸油烟机的机身内部，以去 除积累的油垢。
吸油烟机常见故障的维修方法与技巧
总结词
掌握吸油烟机维修技巧，可快速解 决常见故障，恢复吸油烟机的正常 使用。
吸油烟机培训
吸油烟机培训标题：吸油烟机培训手册尊敬的用户，您好！感谢您选择使用吸油烟机。
为了帮助您更好地了解吸油烟机的功能、性能和使用方法，提高生活品质，我们特别编写了本培训手册。
本手册将详细介绍吸油烟机的选购技巧、安装方法、使用与保养、故障处理等方面的知识。
请您仔细阅读，以确保吸油烟机的正常使用和延长使用寿命。
一、选购吸油烟机1.1 类型选择吸油烟机主要分为顶吸式、侧吸式和潜吸式三种类型。
顶吸式吸油烟机安装在灶具正上方，吸烟效果好，但容易碰头；侧吸式吸油烟机安装在灶具侧面，节省空间，吸烟效果较好；潜吸式吸油烟机安装在灶具下方，美观大方，吸烟效果一般。
用户可根据自己的厨房布局和需求选择合适的吸油烟机类型。
1.2 功率选择吸油烟机的功率越大，吸烟效果越好。
一般来说，功率在200-400W之间的吸油烟机适合家庭使用。
用户可根据自己的烹饪习惯和厨房大小选择合适的功率。
1.3 风量选择风量是衡量吸油烟机吸烟效果的重要指标。
一般来说，风量在15-20立方米/分钟之间的吸油烟机适合家庭使用。
用户可根据自己的烹饪习惯和厨房大小选择合适的风量。
1.4 噪音选择吸油烟机在运行过程中会产生一定的噪音。
国家标准规定，吸油烟机的噪音不得超过68分贝。
用户在选购时，应尽量选择噪音较低的吸油烟机。
二、安装吸油烟机2.1 安装位置吸油烟机应安装在灶具的正上方或侧方，以确保吸烟效果。
同时，应避免安装在高温、潮湿、易燃易爆等危险环境中。
2.2 安装高度吸油烟机的安装高度应根据灶具的类型和使用者的身高来确定。
一般来说，顶吸式吸油烟机底部距离灶具台面高度为650-750mm，侧吸式吸油烟机底部距离灶具台面高度为350-450mm。
2.3 电源插座吸油烟机需要接电源插座，用户在安装前应确保电源插座符合国家标准，且具有良好的接地措施。
三、使用与保养3.1 使用方法使用吸油烟机前，请确保电源插座已接通，然后按下电源开关，调整风速和灯光。
在烹饪过程中，应根据油烟大小调整风速。
吸油烟机培训资料
个性化定制
未来吸油烟机将会更加注重个 性化定制，根据消费者的需求 和喜好，生产出更加符合个人
需求的吸油烟机产品。
06
吸油烟机案例分析与应用
吸油烟机在不同场合的应用案例
家庭厨房
吸油烟机在家庭厨房中是必备的设备之一，可以有效吸收烹饪过 程中产生的油烟和异味，保持室内空气清新。
商用厨房
检查排气管
定期检查排气管是否畅通，避免堵 塞影响吸油烟效果。
电源与开关保养
定期检查电源和开关是否正常，如 有损坏及时更换。
吸油烟机的清洁与维护
深度清洁
滤网清洗
建议每年进行一次深度清洁，包括清洗叶轮 、外壳和滤网等部件。
定期清洗滤网，去除表面油污和杂质，保证 吸油烟效果。
油杯维护
排气管检查
油杯中的油污要定期清理，避免溢出影响使 用。
噪音
噪音是衡量吸油烟机性能的另一个重要指标，一 般来说，噪音越小，使用体验越好。但需要注意 的是，风量、风压和噪音之间需要权衡利弊，不 能只追求一项指标。
风压
风压也是衡量吸油烟机性能的重要指标，它关系 到吸油烟机排烟的效果。一般来说，风压越大， 排烟效果越好。但需要注意的是，风压过大可能 会对厨房的密封性要求更高。
排气管连接
吸油烟机的排气管应正确连接并保持畅通 ，避免漏气影响效果。
安装高度
吸油烟机的安装高度应略高于炉灶，一般 建议在65-70厘米之间。
电源与开关
检查吸油烟机的电源和开关是否正常，确 保使用安全。
吸油烟机的日常保养
表面清洁
经常用湿布擦拭吸油烟机表面，保 持干净整洁。
油杯清洁
定期清理吸油烟机油杯中的油污， 确保排烟畅通。
环保节能
吸油烟机培训资料.doc1
吸油烟机培训资料（讲义）吸油烟机：（一）吸油烟机的基本结构（二）吸油烟机的一般工作原理（三）吸油烟机的类型、性能、使用和维护（四）红日公司现有油烟机的简介（主要近吸）（五）相关补充和问题的回答一、吸油烟机的基本结构1、机壳结构部分2、动力驱动部分3、油烟引导部分4、控制部分5、附属部分1、机壳结构部分：由机壳壳体及安装的挂钩、防脱压块等组成，是吸油烟机的主要结构之一。
机壳（集烟罩、箱体、围板等，要视具体的烟机），但其主要的功能有三：一是用以固定安装吸油烟机的各种零部件，二是形成容纳油烟排出的空间；三是以优美的工业造型体现厨房的现代风格。
（出油网外，其他能看到的部分基本都是）。
￥￥%%#集烟罩的作用：从空气动力学角度来讲，烹饪时产生油烟温度较高受室内空气流动的影响有向四周扩散的趋势。
若要在短时间内把这些油烟捕集，就应使吸油烟机能够形成较强的负压吸力。
因此，在吸油烟机结构方面，需要加装或加深集烟罩，把油烟在局部范围内控制住，使它集中在吸油烟机的吸入口附近，从而提高吸油烟的效率。
即使在烹饪过程中瞬时产生油烟太多，部分油烟来不及被风排出，集烟罩也可以暂存容纳，起到缓冲作用，从而避免油烟外溢现象。
另集烟罩还起到阻档非油烟气体进入油烟机，提高吸油烟的效率。
2、动力驱动部分（风机）：风机部件由离心风轮、电动机、蜗壳等零件组成。
风机部件是整个吸油烟核心部件，也是技术含量最高的部分。
其中的离心风轮是风机部件乃至整个烟机中最关键的零件，它一般由前盘、后盘、叶片和联轴器所构成。
离心风轮抽吸油烟的过程是这样的：旋转的风轮处产生真空负压区，周围气体在外界压力作用下而被吸人叶轮，叶片间气体在离心力的作用下，从风轮中心被甩向外沿，以较高的速度离开叶轮，进入蜗壳，沿其内壁运动，最后经过出风口和排气管(万向导风管)排向室外。
离心风轮的结构形式多为鼠笼式，叶片形状为弧形，出口角为前弯式，叶片数一般为6O片(其范围在50~70片之间)。
烟机产品基础知识培训-
➢DJ01侧吸式平台：主要在线型号有DJ01/02/02A等；（风机上置） ➢DJ03侧吸式平台：今年3月15日上市，型号有DJ03/05/06等；（风机下置）
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.11.1022:17:1122:17Nov-2010-Nov-20
•
重于泰山，轻于鸿毛。22:17:1122:17:1122:17Tuesday, November 10, 2020
家用电器。 新国标定义：安装在炉灶上部，用于收集、处理被污染
空气的电动器具。
美的整体厨卫事业部烟机产品部
激情超越务实创新
薄型
中式
（深型）
产 品 欧式 分 （塔型） 类
近吸式
优点：小巧，适合小厨房，安装简 单方便
优点：集烟能力强，适合中国烹饪方 式
产品知识简介
适用范围
适用：小厨房，更 新产品
适用：炒菜较多的 家庭，饭店
美的整体厨卫事业部烟机产品部
激情超越务实创新
按叶轮的安装方式不同
外排式
按外型不同
按主电机数不同
循环式(暂未生产) 两用式(暂未生产)
顶吸式(如： 侧吸式（如： 深吸型（如： 中吸型（如： 薄吸型（如： 欧式（如： 单电机（如： 双电机（如：
近吸式（如：
) ） ） ） ） ） ） ）
）
美的整体厨卫事业部烟机产品部
能力越强
≥80Pa
★★★★★
全压效率 气味降低度 油脂分离度
吸油烟机的规定风量（7m3/min）和 规定风量时空气标准状态下的全压值 的乘积，与规定风量时主电机输入功 率之比
吸油烟机产品知识及维修培训资料共44页
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
吸油同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
吸油烟机的基础知识维修手册
吸油烟机第一章吸油烟机的基础知识吸油烟机是指安置在炉灶等烹调器具的上部，用来收集受烹饪油烟污染的空气的机器。
它可以使受污染的空气中油烟分离后排往室外，也可以使受污染的空气经过滤后再排放于室内。
一、吸油烟机的分类1、按净化方式分：a、外排式（W）；b、循环式（X）；c、两用式（L）。
a、外排式：是指吸入受油烟污染的空气，把油雾分离、收集，然后经过管道排往室外的吸油烟机。
b、循环式：是指吸入受油烟污染的空气，通过过滤装置过滤后排放在室内的吸油烟机。
c、两用式：是指装上过滤装置做循环式使用，又可拆除过滤装置，装上排气管道做外排式使用的吸油烟机。
目前好生活生产的吸油烟机均为外排式。
2、按吸风电机的数量分：a、单电机（单头）；b、双电机（双头）。
目前市场上出售的多为单头吸油烟机，也有部份为双头(J017和J023)。
3、按结构分：a、中式机；b、欧式机c.侧式机a、中式机按柜体高度分又有：超薄型（高度小于200mm）；亚深型（高度在200－400mm）；深吸型（高度在400mm以上）。
4、按排烟方式分；顶吸式和侧吸式。
二、吸油烟机的型号编制三、吸油烟机的结构组成1、机壳部份：材料一般是冷扎板，也有的是用不锈钢板的，比较坚固，用于固定电机、风柜、控制系统和各种附件；收集烹调时产生的油烟；安装时作为一个支架；印制各种功能标志。
2、电器控制部份：由开关按键（控制）板、电源盒（电脑型）、接线盒等组成。
主要作用是控制吸油烟机实现各种功能。
3、油烟的排放系统：由电机、风轮、风柜、止回阀、排烟管等组成。
主要是吸入受油烟污染的空气再通过排烟管排出室外，或者是把受污染的油烟经过滤后排入室内。
是吸油烟机的核心组件。
4、附件：由照明灯、油路系统、壁挂系统等组成。
照明灯主要是LED冷光灯白炽灯也有用日光灯，起照明作用；壁挂及膨胀螺栓是用于安装油烟机的。
四、目前好生活公司生产的吸油烟机有1、中式吸油烟机：产品型号CXW－200－Z003, 004, 001A ,001 ,008 ,0832、侧式吸油烟机：产品型号CXW－200－J558, J023 ,J024, J021,J018, J0173、欧式罩型吸油烟机：产品型号CXW－200－E003, E388, E002A ,E005第二章机械型深吸式吸油烟机一、产品特点（以CXW－200－Z003为例）1、按键式开关3、金属覆拉丝覆膜面板4、整体拉伸无缝内腔5、超静音风道设计二、产品实物图三、产品电气原理图CXW－200－Z003型吸油烟机电气原理图机械式吸油烟机电气原理图四、工作原理叙述操作一:插上电源插头，按下电源开关按钮，吸油烟机得电，处于待机状态。
烟机培训资料
四、吸油烟机故障现象及解决办法
A、油网间隙过小，达不到设计要求的精度，致使阻力增大 影响进风速度。用手按下过滤板内层过滤条，使间隙达到要求； B、电机的转速和功率小于设计指标，更换转速和功率达到要求的 新电机； C、叶轮的叶片在装配和运输过程产生的变形，使叶轮在蜗壳内工 作时产生的压缩比达不到设计要求。在现场观察变形不十分严重 能够修复的修复，不能修复的更换新的叶轮； D、整个机壳密封性达不到要求，就会产生两个问题。要么是进风 速度够了出风量不够，要么是进风速度不够出风量够了。漏气 的主要部位置在几个大的部件之间的连接部分，容易忽视的，通过 观察找到漏气部位，用密封胶和泡沫胶带重新密封。只有上述 两个条件同时满足机器的密封才是可靠的； E、机器安装的位置和说明书上所要求的不符合，特别是机器的安装 角度小于设计的角度，进风速度受到较大的影响。一定要严格按 照说明书上所标注的尺寸进行安装； F、风管的长度超出设计的最长长度，转弯大于2个以上都会使进风 速度下降。最好是风管的长度不大于2m，转弯的次数不超过2 次，特别是转弯时不能有褶皱，尽量平滑过渡。
四、吸油烟机故障现象及解决办法
A、在有电压输入，且电容正常的情况下，电机烧坏 （可以测电阻判断，一般情况下烧坏的电机快档 或慢档与零线之间电阻不是无限大就是零欧）， 而正常的吸油烟机的快档或慢档与零线之间电阻 为几十或一百欧左右。 B、如果用手拨一下风轮，电机能正常工作，则为电容 （损坏或没接好）或启动绕组故障，前者更换电容 后者更换电机； C、如果没有电压输入到电机则为主控板（采用电子 开关的烟机）或开关故障或线路故障，更换主控 板或开关或检查线路重新接线；如果采用的是机 械开关，直接用万用表测量按下电机快档或慢档 开关后，相应档是否通路（0欧），如果是说明开 关正常，如果不是说明开关故障； D、如果电压和点机都正常，那么检查风轮是否安装不 到位，卡住了。
TCL吸油烟机维修与保养培训
TCL吸油烟机维修与保养培训一、维修篇1.1 常见故障及原因在维修TCL吸油烟机时，要了解其常见故障及原因。
主要包括：（1）不通电：电源线损坏、插座接触不良、开关损坏等。
（2）无法启动：电源供应正常，但机器无法启动。
可能原因有：启动电容损坏、电机损坏、控制板故障等。
（3）吸力不足：滤网堵塞、风轮叶片损坏、轴承磨损等。
（4）噪音过大：风轮不平衡、轴承磨损、机体结构松动等。
1.2 维修方法及步骤（1）不通电故障：检查电源线、插座、开关等是否正常，修复或更换损坏部件。
（2）无法启动故障：检查启动电容、电机、控制板等是否正常，修复或更换损坏部件。
（3）吸力不足故障：清洗滤网、更换风轮叶片、维修轴承等。
（4）噪音过大故障：调整风轮平衡、更换轴承、紧固机体结构等。
二、保养篇2.1 保养内容（1）清洁滤网：每月至少清洁一次，防止油污堵塞。
（2）清洁风轮：每季度至少清洁一次，保持吸力。
（3）检查电源线、插座：每年检查一次，确保安全。
（4）检查轴承：每年检查一次，及时润滑。
2.2 保养方法及步骤（1）清洁滤网：关机后，拆下滤网，用温水和洗洁精清洗，晾干后安装。
（2）清洁风轮：关机后，拆下风轮，用温水和洗洁精清洗，晾干后安装。
（3）检查电源线、插座：使用专业工具检查，发现问题及时修复或更换。
（4）检查轴承：润滑轴承，确保运行顺畅。
三、案例分析案例：某用户家的TCL吸油烟机在使用过程中出现吸力不足的现象。
经过检查，发现滤网严重堵塞，风轮叶片有破损。
分析：滤网堵塞导致油污无法及时排出，影响了吸力；风轮叶片的破损使得吸力进一步减弱。
解决方法：清洗滤网，更换风轮叶片，维修轴承。
结果：经过维修与保养，吸油烟机恢复正常运行，用户满意度提高。
TCL吸油烟机的维修与保养工作并不复杂，只要掌握了正确的方法和步骤，就可以轻松解决问题。
希望大家在培训过程中认真听讲，实际操作，将所学知识运用到工作中，为用户提供更优质的服务。
重点和难点解析：1. 故障现象及原因分析：文档中提到了吸油烟机的常见故障现象及可能的原因。
吸油烟机产品知识及维修培训资料
市场主流操作方式,中档机首选,技 术成熟,性能稳定。利用人体的感 应电流进行工作,以电容屏为主,但 存在误动作,长时间进油烟后触摸 不灵等问题。
人体感应开关 利用红外感应，感应人体的动作通 过控制芯片进行工作,高档,但存在 误动作,感应不灵等问题
10
产品命名
CX W
218
T116-2
产品设计序号 主电机输入功率
20
2、吸油烟机的结构(实机）
螺钉
主机面板 （风管罩）
锁紧 螺母
进风口 主机门
油网 网罩
风轮
螺钉
螺钉
21
2、吸油烟机的结构
名称
零件名称
用途
箱体
外箱、内箱
固定部件；收集油烟
吸风系统 电机、风轮、风柜
吸排油烟
控制系统 排风系统 油路系统
控制开关、电源板
控制吸油烟机的整个工作过程
风管、风管座（带止回阀 ）
用三用表检查用户家电源插 座是否有220伏电压，无，检 查供电路系统。
用三用表，测试电源线输出
电源线坏 端，是否有220伏电压，无，
电源线故障，更换。
不通 连接线接触 检查各接线线是否存在接触
电 不良、松脱、不良、松脱、断开
（按 断开
键板
用三用表测试电源板连接显
无显 示）
电源板坏
示屏插座处是否有5伏、12V 直流电压输出，无，电源板
故障，更换
用三用表测试电源板连接显示
按键显示板 屏插座处是否有5伏、12V直
坏
流电压输出， 有，判断按键显示板故障，
更换
36
序号
故障 现象
原因分析
机械开关坏
触摸按健板 坏
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B、油路部分：油网、导油座、油管、油杯
C、电器部分：电机、线路板与控制开关
D、通风部分：风网、风轮、风柜、止回阀、排烟管
五、长虹智能烟烟灶APP操作
智能三步曲
一、扫一扫
二、绑定 三、智控
一、 扫一扫 1、扫二维码，下载APP应用
下载界面
2、登录、注册，让你成为长虹智能产品的用户
注册界面1
注册界面2
2、吸油烟机的结构(实机)
螺钉
进风口 主机面板 （风管罩） 锁紧螺母
主机门
风轮
螺钉
油网
螺钉
网罩
2、吸油烟机的结构 名 称 箱体 吸风系统 零件名称 外箱、内箱 电机、风轮、风柜 用 途 固定部件；收集油烟 吸排油烟
控制系统
排风系统 油路系统
控制开关、电源板
风管、风管座（带止回阀 ） 油网、油槽、油杯
二、绑定设备“上网”
手机WIFI直连
寻找网络
设置WIFI
二、绑定 2、绑定设备,让设备成为您的朋友 （4008111666）
绑定设备
三、智控（智能烟机五大核心功能卖点） 1、智慧烹饪 2、风随火动 3、远程控制 4、安全提醒 5、超大吸力
1、智慧烹饪
菜谱介绍
智能烹饪菜谱
智能烹饪界面
菜谱制作上传界面
由于长虹烟机处理比较
好，所以在近吸双动力 烟机上布置的2个喷嘴，
能彻底清洗叶轮油网蜗
壳。
三大优势——清洗便捷
一键洗，操作简：整个过程除了第一步需要装水，以及最后一步需要倒掉 油杯中污油，用户只需轻触“清洗”键，其他一体化智能控制。 5（5分钟蒸洗、30秒自动甩干）：整个清洗只需5分多钟，其中蒸洗5分钟 ，甩干30秒。清洗过后烟机腔内部持久恒新，油污会顺着油嘴漏入油杯。
7
噪声大
维修方法 风轮松动 风轮紧固帽松动，重新紧固好 风帽 风轮变形 风轮变形，动平衡差，更换风 轮 风轮、风 重新紧固电机、风轮 机紧固不 牢固 电机噪声 更换电机 大
谢 谢！
亚深型
深柜型
Page 3
欧式烟机 分 类 T 型 ( 塔 型) 特 征 图 片
时尚感T型台设计，外观优雅简约
弧形机
面板设计为流畅圆弧线，一般采用 热弯玻璃材质与金属材质组合，集 烟罩相对浅小 结构改进，安装高度比以上2种低 ，更接近油烟源，吸排油烟效果好
侧吸机 (近吸)
双电机与单电机 分 类 单电 机 特 征 图 片
1.如水温过低，系统会预热22秒，就会暂停清洗，待水温升高并汽化后再启动； 2.如温度控制器超过180℃，就会自动停止清洗工作，防止蒸汽发生器烧坏； 3.如蒸汽发生器温度超过180 ℃ ，就会自行切断电路。
注意:长虹自清洗无需洗涤剂
不用洗涤剂：高温条件不用洗涤剂也能很好地溶解油污，一来有效防止 化学洗涤用品对烟机内部造成腐蚀，二来节省了费用。
防止温度过高180°C以内
4 5
冲刷
排出
三大优势——清洁彻底
蒸洗的干净：产生高达110℃高压热蒸汽强力冲刷，彻底溶解油污； 清洗的透彻：通过0.3MPa高压蒸气强力冲刷，叶轮、蜗壳达到全面冲 洗，而一般的自清洁烟机只能洗到叶轮； 全面无死角：电机每隔几秒点动一次，保证叶轮均匀受热，全面冲刷， 彻底杜绝清洗死角。
控制吸油烟机的整个工作过程
将油烟排到室外或烟道中 分离油烟、导油、盛接污油
其它部件
电器盒、面板
装电器元部件
A、壳体部分：面板、机体
深式机外壳部分的侧板材料（厢体）一般为冷轧板；面板材料一般为冷 轧板、不锈钢、玻璃、塑料甚至防火板，冷轧板都要进行表面喷涂处理 ，有喷普通漆的、金属漆的 欧式机的壳体部分有不锈钢、冷轧板喷涂、钢化玻璃、铝合金喷砂的
触摸开关
利用人体的感应电流进行工作,以 电容屏为主,高档,但存在误动作,长 时间进油烟后触摸不灵等问题
产品命名
C X W 218 CJ607
产品设计序号 主电机输入功率 净化方式分类（W、X、L） 吸油烟机 厨房器具类
示例：CXW-218-CJ607
二、吸油烟机基本参数
功
率
电机输入功率，带动电机运转需要输入的电能。单位瓦特（W）
七、吸油烟机的安装
八、吸油烟机的维修
机械式电气原理图
电脑式电气原理图
吸油烟机常见故障及维修
序号
故障 现象
原因分析
维修方法
1
不通 电 （按 键板 无显 示）
用三用表检查用户家电源插 用户家电源 座是否有220伏电压，无，检 插座无电 查供电路系统。 用三用表，测试电源线输出 端，是否有220伏电压，无， 电源线坏 电源线故障，更换。 连接线接触 检查各接线线是否存在接触 不良、松脱、不良、松脱、断开 断开 用三用表测试电源板连接显 示屏插座处是否有5伏、12V 电源板坏 直流电压输出，无，电源板 故障，更换 用三用表测试电源板连接显 示屏插座处是否有5伏、12V 按键显示板 直流电压输出， 坏 有，判断按键显示板故障， 更换
吸油烟机产品知识及维修
售后服务
目
录
1、吸油烟机的分类
2、吸油烟机基本术语
3、吸油烟机工作原理 4、吸油烟机的结构 5、长虹智能烟灶APP操作 6、长虹蒸汽洗烟机技术介绍
7、吸油烟机的安装
8、吸油烟机常见故障维修
一、吸油烟机的分类
1、什么是吸油烟机 吸油烟机：是一种净化厨房环境的厨房电器，他安装到炉灶上方， 将炉灶燃烧的废烟和烹饪过程中产生的对人体有害的油烟迅速抽走 ，排出室外，减少污染，净化空气。 2、吸油烟机的产生和发展
一次性气味降低度
外逸的油烟进行再次彻底排出，让油烟不再滞留在厨房内，能够净化厨房空气。 国标：大于等于90%
油脂分离度
油烟分离程度，使油全部回流到油杯中。烟经风道排出，降低油烟混合排出量，提 升烟的排出量，减少对墙体的油渍污染。 (油脂分离度是由油网+风道+风机决定效果) 国标：大于等于90%
国家规定能效等级标准
风
压
吸油烟机在额定电压、额定频率，出风口所产生的压力。风压指标是排烟性能的重 要指数。 国家标准不少于80PA（在11 m3/min排风量时，出风口的压力） 长虹烟机最大风压≥280PA 吸油烟机工作状态下，风压越大，吸力越大，油烟烟机在额定电压、额定频率，电机在高速运转时，所发出的 声音在实验室所测得的噪音值（A声功率）不大于73dB（分贝）。 A声功率和声 压级表示。 长虹烟机噪音为57—65dB
配置1台电机1个风轮组成1个吸排 路径
双电 机
配置2台电机2个风轮组成2吸1排路 径
（双电机配置的电机功率一般都较 小，风轮的尺寸较小） 优点：有一边灶，开启1个电机， 节省能源，减少用电
按键操作方式分类 分 类 机械开关 特 征 图 片
结构简单,可靠,但不上档次
轻触开关
市场主流操作方式,中档机首选,技 术成熟,性能稳定
只能抽烟，不能滤油
抽烟、滤油
3、吸油烟机的分类
欧式机 外排式 A、按净化方式 循环式 两用式 单电机 C、按电机数量 双电机 T型机(塔型) 机械开关 D、按吸烟方式 弧型机 侧吸机(近吸) E、按操作方式 轻触开关 B、按产品外观 中机
触摸开关
中式烟机 分 类 薄 型 特 征 图 片
风柜浅，没有集烟罩，吸排烟效果 较差 风柜和集烟罩的面积比深型要小， 吸排效果相比薄型好 具有较大较深的风柜和集烟罩，能 够罩住上升中的油烟，吸排烟效果 较好
序号 故障现象
6
原因分析 烟机离灶台安装 尺寸、角度不符 合说明书安装要 求 吸油效果 风管长度超出设 差 计要求 风管转弯过多 本身烟机设计问 题，不满足设计 要求
维修方法 按说明书安装高度、角度进行 安装
风管不能超出2米
转弯不能大于2个以上 测试有误，设计产品不满足设 计要求
序号 故障现象 原因分析
能效 等级 全压 效率 待机 关机 功率 功率 常态 气味 降低 度 ≥95 %
1 2
≥23% ≥21%
≤2. ≤1. 0W 0W
3
4 5
≥19%
≥17% ≥15% ≤3. ≤1. 0W 5W ≥90 %
三、吸油烟机工作原理
1、吸油烟机的工作原理 利用离心电机的高速转动，带动涡轮转动，在集烟腔附近形成负 压区域，将油烟气体吸入机体内部并排出室外。
序号
故障 现象
原因分析 机械开关坏 触摸按健板 坏 启动电容坏
维修方法 按键按下后锁不住、不接通， 更换按键开关板 触摸按健不良，触摸不灵了， 更换按键板 用手转动风轮，电机启动工 作正常，判定启动电容坏， 需更换。 用三用表检查电源板连接电 机连接线端是否有220V电 压，无，电源板坏，需更换 用三用表检查电源板连接电 机连接线端是否有220V电 压，有，判定电机坏，需要 更换
2、风随火动 3、远程控制
烟灶控制界面
4、安全提醒
燃气泄漏提醒
5、超大吸力
风力 20 能效 1
方/分钟 级
六、长虹蒸汽洗烟机技术介绍
蒸汽 清 洗 过 程
1 2 3
进水过滤 高压吸水 高温汽化 蒸汽冲洗 油渍尽排
净化
自动过滤净化
高压
产生0.3MPa高压
安全
高温
雾化 产生＞120°C的高温 蒸汽 出口蒸汽温度 ≤ 110°C
1. 开机防干烧功能（无水干烧自动保护） 2. 清洁过程中5分钟清洗工作智能完成，自动转动叶轮
3. 清洁后自动甩干
4. 发热体有两个安全保护装置
三大优势——安全无忧
全封纯铜电机：全封闭，隔绝蒸汽、油烟污染，运行安全； 水电隔离风道：全封闭烟道，隔绝蒸汽与内部构件接触，充分实现水电隔离； 安全控制系统：
序号
故障 现象
