双色水位计的使用及维护手册
直线云母双色水位计说明书
获ISO9001国际质量标准认证证书X49H-10/II-Z无盲区云母双色水位计使用说明书太仓金菱仪表有限公司有限公司目录一、用途---------------------------------------------------------------------- --1二、结构特点及工作原理------------------------------------------------------1三、主要技术参数---------------------------------------------------------------3四、安装---------------------------------------------------------------------------3五、调试---------------------------------------------------------------------------4六、使用----------------------------------------------------------------------------5七、维修及注意事项-------------------------------------------------------------6八、易损零件----------------------------------------------------------------------8一、产品概述：X49H-10/II-Z型直线式无盲区云母双色水位计，是我公司专为中型电厂、电站火力发电机组锅炉汽包水位监视而设计制造的就地仪表。
可与电视监视系统配套使用，实现远程检测，该水位计广泛应用于电力、石油、化工等行业压力容器的水（液）位监测。
二、结构特点及工作原理：2.1本水位计外形结构如图所示2.2本水位计主要由表体、云母组件、前、后压板、高强螺栓、LED 冷光源总成（LED冷光源箱、隔热处理箱、观测罩、）开关电源（专为LED冷光源配制）、平衡管、高压阀门等组成。
双色水位计的正确操作方法
双色水位计的正确操作方法为加强双色水位计运行维护，保证机组稳定运行，运行各班对双色水位计运行要予以充分重视，确使每一位班员都会正确冲洗水位计。
一．双色水位计的投入1.锅炉冷态时的投入：[A]. 确认水位计检修工作结束，照明齐全。
[b]. 开启水位计侧一、二次门，关闭放水门。
[c]. 水位计随锅炉一起升温升压。
2.锅炉热态时水位计的投入：注意双色水位计解列后重新投运时，需要充分预热。
[a]. 确认水位计检修工作结束，照明齐全。
[b]. 打开水位计排污门。
[c]. 微开水位计汽侧一出门。
[d]. 微开水位计汽侧二次门，对水位计预热20 ~ 30分钟，直至水位计本体温度稳定。
[f]. 进行水位计螺母复紧。
[g]. 开启水位计汽、水侧一次门。
[h]. 开水位计汽侧二次门1/5圈。
[I]. 开水位计水侧二次门1/5圈。
[j]. 水位计正常后，交替开启水位计汽，水侧二次门。
二．双色水位计解列水位计在运行中，如发生水位计严重泄露和爆破时，应将水位计解列，其操作步骤如下：[a]. 关闭水位计汽、水侧一次门。
[b]. 关闭汽、水侧二次门。
[c]. 开启排污门。
三．双色水位计冲洗水位计长期运行会结垢，导致显示不清，运行中需冲洗，以免运行人员误判断而造成水位事故。
冲洗水位计的步骤如下：[a]. 先将水位计汽、水侧二次门关闭后，再微开1/4 ~ 1/5圈，然后开启放水门，进行汽水管路及云母片的清洗。
[b]. 关闭汽侧二次门进行水侧管路及云母片冲洗。
[c]. 关闭水侧二次门，开汽侧二次门1/4 ~ 1/5圈，进行汽侧及云母片冲洗。
[d]. 微开水侧二次门1/4 ~ 1/5圈，关放水门，水位计应很快波动，指示清晰，否则应重新冲洗一次。
[e]. 缓慢将汽水侧二次门全开，认真观察水位，炉水开始进入水位计，使水位逐渐升高，直到水位有微小波动为止。
[f].冲洗完毕后并与另一只水位计水位对照指示相符。
[f]. 注意冲洗水位计时间不应过长，冲洗时防止开的过大或快会导致水位计中保护弹子堵死无法工作。

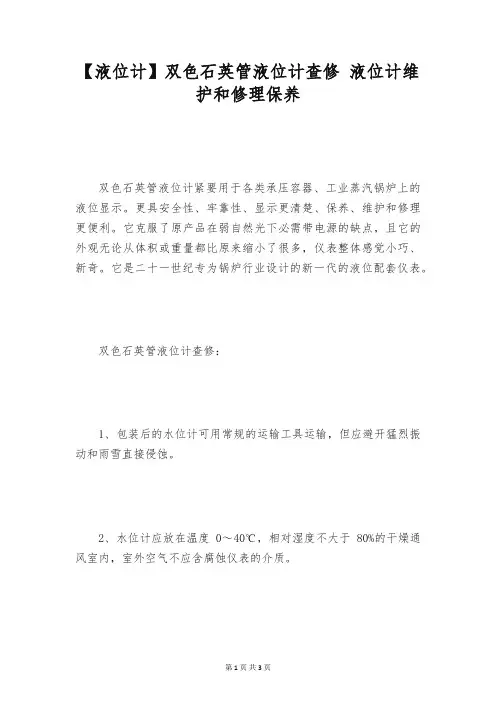

【液位计】双色石英管液位计查修 液位计维护和修理保养
【液位计】双色石英管液位计查修液位计维护和修理保养双色石英管液位计紧要用于各类承压容器、工业蒸汽锅炉上的液位显示。
更具安全性、牢靠性、显示更清楚、保养、维护和修理更便利。
它克服了原产品在弱自然光下必需带电源的缺点，且它的外观无论从体积或重量都比原来缩小了很多，仪表整体感觉小巧、新奇。
它是二十一世纪专为锅炉行业设计的新一代的液位配套仪表。
双色石英管液位计查修：1、包装后的水位计可用常规的运输工具运输，但应避开猛烈振动和雨雪直接侵蚀。
2、水位计应放在温度0～40℃，相对湿度不大于80%的干燥通风室内，室外空气不应含腐蚀仪表的介质。
3、水位计必需垂直安装，其垂直偏差度应小于3度。
4、水位计与容器之间应装有截止阀，以便清洗和检修时与介质隔离。
5、依据介质情况，应定期对本体管进行清洗，清除管内的杂物。
雷达液位计的使用是怎样的呢？雷达液位计是一种基于雷达波信号反射原理进行工作的先进测量仪表，其产品优势特别明显，具有低维护，高性能、使用寿命长等优点；可以适应高温、高压、蒸汽等恶劣的生产环境，长期在恶劣的环境下工作；雷达液位计在使用时有时会显现数据跳变这种情况，本文向大家简要介绍一下显现这种情况的原因和解决方案。
雷达液位计的使用：1、在室外使用，***好安装遮阳篷或者保护箱，以免时间长了，液晶屏受阳光照射而老化。
假如在有腐蚀性气体的环境中使用，需要加装防腐外套，并且拧紧仪表的外表壳和进出线端子。
雷达液位计在有腐蚀性气体或液体的场合使用，或者在海边、海上使用，需要选用防腐型的。
2、电线、电缆保护管，要注意密封防止积水，防止被老鼠等啮齿类动物撕咬。
3、仪表虽然自身带有防雷器件，但雷达液位计在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
4、仪表在特别酷热、寒冷的地方使用，即四周环境温度有可能超出仪表的工作要求时，建议在液位仪四周加设防高、低温装置。
5、雷达要和被测的液面垂直，在雷达的电磁波发射的锥形的范围内不能有其它障碍物。
双色液位计调试说明
双色金属液位计调试说明
一、仪表控制面板说明
1.接线端子
为了方便记忆与说明，接线端子按如下方式命名：
端子分别为上下一组：
分别为：第一组，第二组，第三组；第四组，第五组，第六组，第七组，第八组
左端子盘为输入电压，下面1，3端子接 220 V AC ，2为接地，上面为仪表接线端子
右端子盘为输出电压，上面为接线盘输出电压 24 V DC，其中4，5一组，7，8一组，6为接地；下面为接仪表，4，5接红灯，7，8为绿灯。
2.光线调节
左面的调节旋钮为双色金属液位计红色亮度调节旋钮
右面的调节旋钮为双色金属液位计绿色亮度调节旋钮
3.电源开关
控制仪表电源供电的总开关
二、双色金属液位计调节
双色金属液位计光源下部分别有两个螺栓，首先拧松螺栓；然后调节光源两部螺杆，使得光源左右移动，站在液位计正前方，观察是否能够清晰的显示液位，其中水是绿色，气是红色。
重复多次，知道能够正确清晰显示液位为止。
三、工业摄像机调整
1、按照一定的接线方式接好线路
2、上下移动镜头，使得双色金属液位计的液位上下限正好铺满显示屏幕的上下限，此时拧紧螺栓，固定。
3、为以后维护方便，关闭摄像头图像控制器电源，以免工艺人员不小心按到面板按钮，制造不必要的麻烦！。
双色水位计安全操作及保养规程
双色水位计安全操作及保养规程前言双色水位计是一种用于监测液位变化的仪器，可以发现管道或容器中液位的变化。
该仪器不仅适用于化学、石化、能源等领域，还广泛应用于市政工程、药品生产、饮料机械等行业。
因此，在日常操作中，正确使用双色水位计和科学保养非常重要。
本文将阐述双色水位计的安全操作和保养规程。
安全操作1.接地保护：双色水位计在使用时需要进行接地保护，以避免因静电等原因产生危险事故。
正确的接地方法是将接地线连接到水平导体，如管壳或堤坝，在导体和工作人员之间建立电气连接，降低静电的积累。
2.正确安装：在安装过程中，安装方位要正确，避免在撞击或振动下受到损坏，影响使用。
要确保该仪器可以通过校准来保持准确性。
3.避免超量程使用：在使用时，应确保操作范围不超过仪器的最大量程，否则会导致误报、误差增大等情况。
4.避免虚假信号：在工作时，溶剂、烷类液体常常会产生气泡、泡沫等气相，导致产生虚假信号。
如果产生虚假信号，就需要采用相应措施，例如加装真空设备防止气泡、泡沫、吸收液体等。
5.避免过度伸展：在使用这样的水位计时，应避免过度伸展引起的剪切效应变形。
6.防止松动：水位计的液体检测部分和阀门的松动和堵塞也会引起虚假数据。
需要定期进行维护，以确保液位计没有松动和防堵塞的状态。
7.避免污染：双色水位计的标尺和标识应该定期进行清洗，以避免污染干扰准确操作。
保养规程1.定期检查：定期检查喷射仪，排泄口和任何连接元件是否有阻塞或污垢积聚。
2.标识定期检查：标识定期检查的频率也应确立在使用前，以免遗漏。
这些检查的频率应根据水位计的使用频率确定。
3.维护记录：维护过程中，要定期记录零件状态、损坏情况、更换时间、使用时间等信息，以方便及时更换。
4.存放位置：存放水位计时，请注意保留水位计和原厂包装；水位计不应暴露在阳光、水、湿气等环境下。
5.维护清洁：应该定期从液位计中排出废液，检查和清理各种部件，以便使用下次时能够确保准确性。
汽包双色水位计说明
6.4本水位计阀门内设有保险子，即钢球保护装置（见图7及阀门明细表），投运前此阀门处于关闭状态。
投运时先开启一次阀，然后将水位计的汽阀缓慢开启1/5圈，再将水阀缓慢开启1/5圈，即将关闭状态阀门的手轮逆时针旋转1/5圈，待水位正常后，汽阀、水阀交替开启，直至全开。
否则如水位计阀门一次全开，保险子会将汽水阀的通道堵死，出现假水位而造成严重事故。
如果因错误操作引起保险子堵死通道时，应立即处理，处理方法是：立即关闭一次阀门，然后关闭二次阀门，不得延误时间，然后按上述开启阀门方法重新操作一次。
锅炉正常运行时要全开本水位计的汽、水阀门，否则保险子起不到保护作用。
6.5 本水位计在排污时，应先关闭一、二次汽、水阀门，然后开启排污阀门排污，排污后关闭排污阀，然后按6.4的方法正确投运水位计。
7.4本水位计因水质各异，长期运行也会结垢，导致红、绿色显示不清晰，根据实际情况需进行冲洗，冲洗方法分为：汽冲洗、水冲洗。
7.4.1汽冲洗首先将水位计的一、二次阀完全关闭，然后开启排污阀，将汽侧一次阀开启至全开，再将汽侧二次阀缓慢开启1/5圈，再利用高压蒸汽冲洗结垢的云母片，通过控制汽侧二次阀的开度来调节高压蒸汽的流量（开度不可过大，否则保险子堵死通道；如果保险子堵死通道，必须按6.4的方法重新操作），冲洗时间3～5分钟，若水位计已清晰，可停止冲洗工作。
冲洗完毕。
顺序关闭一次阀、二次阀、排污阀。
然后按6.4的方法正确投运水位计。
7.4.2水冲洗首先关闭汽包水位计汽侧一、二次阀、水侧二次阀，隔离汽包水位计。
然后打开汽包水位计排污阀，待水放净后关闭排污阀，此时便开始水位计的冲洗工作。
冲洗水位计时由开、关水侧二次阀来控制冲洗水的压力，缓慢并微开汽包水位计水侧二次阀，使水依次流过水侧二次阀、水汽侧阀之间的连通管、汽侧二次阀、水位计，使水位计充满水，然后关闭水侧二次阀，开启排污阀，依靠水位计内的压力与水的自重带走污垢。
反复冲洗几次后检查，若水位计已清晰，可停止冲洗工作。
磁敏双色电子液位计安全操作及保养规程
磁敏双色电子液位计安全操作及保养规程磁敏双色电子液位计是一种常用的流程控制仪器，能够按照设定的程序自动监测和控制物料的液位，并将监测结果反馈给控制系统。
作为一种液位测量装置，磁敏双色电子液位计在使用过程中需要遵守相关的操作规程和保养要求，以确保其安全性和可靠性。
安全操作1. 安装前的准备在安装之前，需要对液位计进行全面检查和测试，确保其内部构件和外部附件等所有组成部分都完好无损。
同时要考虑液位计的安装位置，应确保其距离容器壁的距离以及与其他设备和管路的间距符合安全要求。
在进行安装前，需要将液位计地线系统与外部接地系统连接，以确保静电和其他电气问题的处理。
2. 正确安装在安装液位计时，需要严格按照说明书中的要求进行，如有任何疑问需要及时向生产厂家或技术工程师咨询。
在安装过程中，应注意避免对磁敏双色电子液位计的外壳、传感器及电缆等部件产生任何损伤。
为避免测量误差，应确保液位计安装在垂直位置上，不得在斜坡上安装。
并应设置密封、防震、防滴漏等措施。
3. 架设及移动在将液位计架起或移动过程中，应轻拿轻放，避免撞击或摔落造成损坏。
如需搬运或更换地点时，应先切断电源，避免操作不当造成意外伤害。
4. 注意防爆液位计在使用过程中要注意防爆措施，需要安装防护罩来隔离周围气体、灰尘、水汽等杂质，避免意外触发爆炸或起火。
在使用液位计之前，应确保其所用的配电箱符合防爆要求，并在其周围设置相应级别的爆炸防护制度。
5. 正确接线液位计接线时一定要按照说明书的要求进行，接线施工一定要通过专业人员处理。
接地电缆，特别是测量接口处的接地电缆，应该与容器壁的接地电缆连结共同接地，以防止因接地不好引起测量电路产生误差。
6. 防止误操作由于液位计的自动化程度较高，因此在操作过程中应格外小心，杜绝误操作。
如在操作过程中发现任何异常情况，应立即切断电源并寻找专业人员处理。
保养规程1. 定期检查液位计需要定期检查、维修和保养，以确保其长期的可靠运行。
锅炉汽包双色液位计安全操作及保养规程
锅炉汽包双色液位计安全操作及保养规程一、前言锅炉液位是保证锅炉正常运行和安全的关键因素之一，而锅炉双色液位计则是目前应用最广泛的指示液位的装置之一。
本文旨在介绍锅炉汽包双色液位计的工作原理、安全操作方法以及保养规程，以提高锅炉液位管理的安全性和稳定性。
二、工作原理锅炉汽包双色液位计的工作原理是利用两种不同颜色的介质，通过反射、散射、折射等物理现象，将液位高度以红色和绿色的不同颜色显示在玻璃管上，以供操作人员观测判断。
其中，绿色代表液位高度在正常范围内，红色代表液位高度低于安全水位线。
三、安全操作方法1. 检查液位计在操作锅炉前，应先进行检查，确保锅炉汽包双色液位计完好无损，各部位连接牢固，消音器无堵塞现象，刻度清晰可见且无偏移等问题。
如发现液位计有异常情况，应及时通知相关人员进行处理。
2. 液位计操作在操作锅炉时，应保持液位计故障报警灯和声音报警器正常工作。
同时，操作人员应定期观察液位计的指示情况，根据红绿色指示灯的变化来判断锅炉液位是否正常，并进行相应的控制。
3. 巡视操作巡视操作是防范液位计故障的重要手段之一，应当定期进行。
巡视内容包括对液位计各部位的状态进行观察，如发现任何异常情况，应及时向相关技术人员汇报并进行处理。
4. 维修保养在液位计使用过程中，应按照规定时间计划进行液位计的维修保养，清洗管道、排泄水和防止消音器堵塞等工作，保证其正常工作。
对于液位计中腿部分，应定期进行清洗保养，以防止周围环境污染导致故障。
四、保养规程1. 常规保养对于锅炉汽包双色液位计，应定期检查各部位的连接情况，并清除管道中的污垢，消音器中堵塞的水。
另外，每周应对液位计进行一次操作，观察其工作情况是否正常，发现问题及时处理。
2. 清洗保养定期进行液位计的清洗保养工作，对于液位计中腿部分，每个月进行一次清洗，具体方法为：拆开液位计，并清洗其中的玻璃管和周围的管道。
清洗完毕后需要进行密封处理，以保证液位计的正常工作。
长窗式双色水位计使用说明书锅炉液位计
率先通过ISO9001国际质量体系认证TC－S（M）W－ⅡB型TC－S（M）W－IIIB型半导体双色水位计辽制00000371号使用说明书铁岭铁光仪器仪表有限责任公司TIELING TIEGUANG INSTRUMENT & APPARATUS CO.,LTD一、用途及特点TC-S(M)W-II(III)B型系列长窗式双色水位计是用于蒸汽锅炉或其它压力容器监测水位的一次就地直读仪表。
它是在总结国内外各种透射式双色水位计优点基础上最新研制的长窗式双色水位计，它与其它双色水位计相比较，具有如下几种特点：1、TC-SW-IIB型系列双色水位计盲区少、窗口布置合理。
在水位计本体上设置三个窗口，所以在水位计观察范围内只有两段盲区，每个窗观察范围是120mm而锅炉水位正常波动范围是±50mm，它正处于水位计中间窗口的观察范围内、所以在锅炉正常运行时，可无盲区监视，这是牛眼式水位计不可比拟的。
2、自冲洗效果良好。
由于本系列水位计是长窗式，与冷凝水接触面积大，所以当蒸汽流经上连接管时，一部分变成冷凝水后可顺窗口表面冲洗观察窗，使窗口不易挂垢。
3、光源采用二极管(LED)的冷光源，它发光率高、光色纯、节能、寿命长、耐高温、免维护。
它可对红绿色电压分别调整，改变亮度。
4、该型号水位计具有观察范围宽、颜色清晰、透明逼真的优点。
5、TC-S(M)W-II(III)B型系列无盲区五窗、七窗水位计是在上述优点基础上，研制出在一块本体上并列设置两排窗口通过光学原理转换达到在水位计正前方±3°角范围观看水位计的两排窗口，可同时观察到两排红绿变化且红绿分明、界面清晰，可在水位计可视范围内无盲区连续监视。
6、TC-S(M)W-II(III)B型系列水位计的本体都采用优良材质，不锈死，不变形7、窗口组件选用国际一流材质，承压好，不泄漏，运行长久。
综上所过，该系列产品是监测锅炉水位的最理想仪表。
另外，我公司还可根据用户的实际情况，提供最合理的水位监视解决方案，并设计、加工，满足广大用户的。
强冲洗长窗式双色水位计使用说明书
率先通过ISO9001国际质量体系认证TC－SMW－ⅡC型TC－SMW－ⅢC型强冲洗双色水位计使用说明书专利号：ZL 2008 2 0114628.4ZL 2013 2 0076525.4ZL 2013 2 0076524.X铁岭铁光仪器仪表有限责任公司TIELING TIEGUANG INSTRUMENT & APPARATUS CO.,LTD一、用途及特点TC-SMW-Ⅱ/ⅢC型系列强冲洗双色水位计是用于发电厂、石油化工及工矿企业的蒸汽锅炉或其它压力容器监测水位的一次就地直读仪表，它是在国内外各种透射式双色水位计基础上，最新研制成功的一种新型双色水位计，该水位计具有测量精度高，观测效果好，窗口组件使用寿命长等特点。
TC-SMW-Ⅱ/ⅢC型系列强冲洗双色水位计是在传统双色水位计的基础上对本体进行功能化设计，增加了强冲洗功能。
在水位计本体顶部设置一个冷凝器，该冷凝器内部用带有中孔的隔板隔开，并偏向外侧一些。
加隔板是防止冷凝水向一端流淌，偏向外侧是因为外侧温度低，形成冷凝水速度快，其目的是防止冷凝水在两列窗口流淌的冷凝水不一样多。
当汽包内的饱和蒸汽流经冷凝器时，利用冷凝器的散热功能，形成大量的不含盐份的纯净水，该纯净水源源不断地顺两列窗口内表面冲洗观察窗，强制的将观察窗口云母上沾附的污垢冲走。
更重要的是形成的大量纯净水流回到本体腔内，不断与本体内的饱和水进行置换，最终使本体腔内的饱和水变成无盐无杂质的纯净水，使窗口无挂垢，达到颜色高清晰、持久，提高了观察效果，延长了窗口组件的使用寿命。
综上所述，该系列产品是监测锅炉水位的最理想仪表。
另外，我公司还可根据用户的实际情况，提供最合理的水位监视解决方案，用精心的设计、精良的加工，精细的服务来满足广大用户的特殊需要。
图(一) 强冲洗原理图1、外形结构见图(二)、(三)图(二) TC-SMW-ⅡC型强冲洗五窗式外形结构图注：1)上图所示水位计与锅炉连接管为Ф51×10，如用户需要特殊规格请在合同上注明。
水位计说明书
光源的其它部分无需调整。
热光源
第一步、左、右调整镜架，使在水位计正前方观看，汽红、水绿，界面清晰，红
绿不渗杂为止。
第二步、调整灯管及反光碗，使在前方观看亮度最亮为止。
第三步、重复第一步调整达到最佳效果。
第四步、如果是五窗及七窗水位计，要调整到在水位计正前方同时观看两排窗口，
均应达到汽红、水绿、界面清晰，到此为止，水位计进入正常运行状态。
双色水位计系列
一、 用途及特点 双色水位计是用在锅炉汽包上或其它压力容器上、用来监视水位变化的一次
锅炉汽包双色水位计检修工艺指导手册规程
锅炉汽包双色水位计检修工艺指导手册规程
1设备规范：
型号：B69H-32-YW型
安装数量：2台（锅筒左右各1）生产厂家：长春锅炉仪表总厂技术参数：公称压力：32Mpa可视长度：460、570、670mm接口型式：焊接
接口尺寸：670mm
表体材料：2CH3
2结构简介及工作原理：工作原理：
云母双色水位计,表体为三角型,在同一直线的同一方向开三段观察窗,采用光学折射原理获得汽红、水绿、汽满全红、水满全绿的显示效果。
结构简介参照下图：
I、水位计2、播污他3、水Ui 4.汽色
3大、小修项目及周期：
4检修工艺及质量标准4.1工器具准备：
4.2
检修工艺质量标准
4.3设备组件明细表:
4.4易损件清单。
锅炉双色水位计运行规定
锅炉双色水位计操作规定为加强双色水位计运行维护，保证机组安全稳定运行，对锅炉双色水位计运行做如下规定。
一、就地双色水位计的投运：1、双色水位计解列后重新投运时，需要充分预热。
方法为：首先开启水位计排污阀，然后开启汽侧一次阀，再将水位计的汽阀缓慢开启1/5圈，让微弱汽流通过大约20～30分钟左右，使水位计本体温度相对稳定。
然后顺序关闭一次阀，二次阀，排污阀。
2、双色水位计投运时先开启汽、水侧一次阀，然后将水位计的汽阀缓慢开启1/5圈再将水阀开启1/5圈，即将关闭状态阀门的手轮逆时针旋转1/5圈，待水位正常后，汽阀、水阀交替开启，直至全开。
否则如水位计阀门一次全开，保险子会将通道堵死，出现假水位而造成严重事故。
3、双色水位计阀门内设有保险子，即钢球保护装置，投运前此阀门处于关闭状态。
如果因错误操作引起保险子堵死通道时，应立即处理，处理方法是；立即关闭阀门，然后按上述开启阀门方法重新操作一次。
锅炉正常运行时要全开水位计的汽，水阀门，否则保险子起不到保护作用。
二、就地双色水位计的冲洗：1、双色水位计长期运行会结垢，导致红，绿色显示不清，运行中需冲洗。
冲洗方法为：汽冲洗、水冲洗。
2、汽冲洗：先将水位计的一、二次阀完全关闭，再开排污阀，之后微开汽侧一次阀，再将汽侧二次阀缓慢开启1/5圈，再利用高压蒸汽冲洗结垢的云母片，通过控制汽侧二次阀的开度来调节高压蒸汽的流量，冲洗时间1～2分钟（时间不宜过长），若水位计已清晰，可停止冲洗工作。
冲洗完毕。
顺序关闭一次阀，二次阀排污阀。
3、水冲洗：首先关闭水位计汽侧一、二次阀，水侧二次阀，隔离汽包水位计。
然后打开汽包水位计排污阀，待水放净后关闭排污阀，此时便开始水位计的冲洗工作。
冲洗水位计时由开、关水侧二次阀来控制冲洗压力，缓慢并微开汽包水位计水侧二次阀，使水依次流过水侧二次阀，水侧阀之间的连通管，汽侧二次阀，水位计，使水位计充满水，然后关闭水侧二次阀，开启排污阀，依靠水位计内的压力与水的自重带走污垢。
双色水位计使用说明书
双色水位计使用说明一、用途及特点：TC—S（M）W—II、III型系列高压，超高压双色水位计是用于工作压力低于22MPa 的蒸汽锅炉或其它压力容器监测水位的一次直读仪表。
它是在总结国内外生产透射式双色水位计优点基础上最新研制的长窗玻璃式高压、超高压双色水位计，它与其它双色水位计相比较，具有如下几种特点：1、盲区少、窗口布置合理。
在三窗水位计可视范围内设三个窗口，所以在水位计观察范围内只有两段盲区，每个观察范围是120mm而锅炉水位正常波动范围是50mm，它正处于水位计中间窗口的观察范围，所以在锅炉正常运行时，可无盲区监视，这是牛眼式水位计不可比拟的。
2、与牛眼式水位计相比较，自冲洗效果良好。
由于本系列水位计是长窗式，所以当蒸汽流经上连接管，一部分变为冷凝水后可经常顺窗口表面冲洗观察窗，使窗口不易挂垢，而牛眼式则达不到此效果。
3、光源采用特制的管灯，不需镇流器、只需接36V安全电压即可，而且灯管发光均匀，耐高温，寿命长。
4、它与云母式水位计相比较，具有观察范围宽、颜色清晰、透明逼真的优点。
5、五窗、七窗水位计是在上述优点基础上，研制出在一块本体上并列设置两排窗口，通过光学原理转换达到在水位计正前方正负3°角范围观看水位计的两排窗口，可同时观察到两窗口红绿变化且红绿分明、界面清晰，可在水位计可视范围内无盲区连续监视。
6、TC—S（M）W—II、III型系列水位计的本体都采用不锈钢材料，光源部分可调整。
二、技术参数：TC—SW16—II型最高使用工作压力——16MPa介质饱和温度——345可视范围——456mm外形尺寸——1090×415×520耗电功率——小于400W净重——90Kg三、工作原理：由光源发出的光通过红、绿滤色镜片，射向水位计本体液腔。
在腔内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收，而在腔内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上，因此在正前方观察，显示汽红水绿。
强冲洗长窗式双色水位计使用说明书
率先通过ISO9001国际质量体系认证TC－SMW－ⅡC型TC－SMW－ⅢC型强冲洗双色水位计使用说明书专利号：ZL 2008 2 0114628.4ZL 2013 2 0076525.4ZL 2013 2 0076524.X铁岭铁光仪器仪表有限责任公司TIELING TIEGUANG INSTRUMENT & APPARATUS CO.,LTD一、用途及特点TC-SMW-Ⅱ/ⅢC型系列强冲洗双色水位计是用于发电厂、石油化工及工矿企业的蒸汽锅炉或其它压力容器监测水位的一次就地直读仪表，它是在国内外各种透射式双色水位计基础上，最新研制成功的一种新型双色水位计，该水位计具有测量精度高，观测效果好，窗口组件使用寿命长等特点。
TC-SMW-Ⅱ/ⅢC型系列强冲洗双色水位计是在传统双色水位计的基础上对本体进行功能化设计，增加了强冲洗功能。
在水位计本体顶部设置一个冷凝器，该冷凝器内部用带有中孔的隔板隔开，并偏向外侧一些。
加隔板是防止冷凝水向一端流淌，偏向外侧是因为外侧温度低，形成冷凝水速度快，其目的是防止冷凝水在两列窗口流淌的冷凝水不一样多。
当汽包内的饱和蒸汽流经冷凝器时，利用冷凝器的散热功能，形成大量的不含盐份的纯净水，该纯净水源源不断地顺两列窗口内表面冲洗观察窗，强制的将观察窗口云母上沾附的污垢冲走。
更重要的是形成的大量纯净水流回到本体腔内，不断与本体内的饱和水进行置换，最终使本体腔内的饱和水变成无盐无杂质的纯净水，使窗口无挂垢，达到颜色高清晰、持久，提高了观察效果，延长了窗口组件的使用寿命。
综上所述，该系列产品是监测锅炉水位的最理想仪表。
另外，我公司还可根据用户的实际情况，提供最合理的水位监视解决方案，用精心的设计、精良的加工，精细的服务来满足广大用户的特殊需要。
图(一) 强冲洗原理图1、外形结构见图(二)、(三)图(二) TC-SMW-ⅡC型强冲洗五窗式外形结构图注：1)上图所示水位计与锅炉连接管为Ф51×10，如用户需要特殊规格请在合同上注明。
B49X-25锅炉透反射双色水位计使用说明
B49X-25透反射锅炉双色水位计使用说明一、概述B49X－25型透反射式双色水位计是专用于各类承压容器及工业蒸汽锅炉和蒸汽机车锅炉的水位显示，有汽红水绿来指示液位高度。
是新乡市中博仪表有限公司的一个拳头产品。
该水位计有上下阀门与中间的水位显示仪三部分组成，排污阀与下阀相连，上下法兰与锅炉炉壁法兰连接，根据光的性质，红光和绿光的波长不同，在同种介质中的折射角不同，水对光的透射感光能力不同，构成了双色水位一、概述B49X－25型透反射式双色水位计是专用于各类承压容器及工业蒸汽锅炉和蒸汽机车锅炉的水位显示，有汽红水绿来指示液位高度。
经过新乡市中博仪表有限公司技术科的公关改造后。
该水位计有上下阀门与中间的水位显示仪三部分组成，排污阀与下阀相连，上下法兰与锅炉炉壁法兰连接，根据光的性质，红光和绿光的波长不同，在同种介质中的折射角不同，水对光的透射感光能力不同，构成了双色水位计的特殊结构，光源发出的光线经光学系统成像，形成汽红水绿双色显示，工作时把汽水阀打开，排污阀门关闭，这样水位计与炉水构成一个连通回路，根据连通器原理，则双色水位计水位高度就是锅炉内部的水位高度，这样由红绿即可判断锅炉里水位高度。
二、主要技术指标：1.安装中心距L（mm）：250 300 330 350 400 4402.可视高度（mm）：145 165 165 195 1953.公称压力：2.5Mpa 实验压力：1.5倍公称压力4.工作温度：≤225℃5.连接法兰标准：JB/T9245-1999 DN256.材质：铸铁铸钢不锈钢7.工作介质：水、蒸汽8.光源：AC36V/6W三、安装1、双色水位计属于精密仪表，出厂时已经调好，不能随意拆卸，不得敲击碰撞，防止玻璃破碎。
2、安装前应详细检查，并消除在运输过程中造成的缺陷，清理污垢。
3、安装时先将双色水位计的上下阀门法兰与锅炉炉壁法兰连接好，然后对水位计玻璃预热后方可运转。
4、电源感应器应放在清洁通风处，严禁与炉壁接触。
双色水位计使用维护规程
双色水位计使用维护规程
正确地使用和保养双色水位计，是保证水位显示清晰，延长水位计使用寿命，保证锅炉安全运行的重要措施。
7.8.4.1双色水位计是光学仪器，在运输、保管、使用中严禁撞碰或用力敲打。
7.8.4.2安装水位计前，要检查产品的成套性、产品中心距、使用压力与锅炉是否相符，检查各部位是否有堵塞。
在冬季，一定要待水位计升至室温后再安装，安装后待水位计预热后再使用。
镇流器要安装在通风、干燥的地方，环境温度不得高于50℃
7.8.4.3 B49X系列双色水位计与锅炉连接形式和玻璃管水位计的安装形式相同，按图安装。
双色水位计在使用时同平板水位计一样，要保持水、汽路畅通，防止出现假水位。
7.8.4.4锅炉在运行中要卸下水位计检修时，先关闭水、汽阀门再卸掉上阀接头螺栓，然后松开下阀门大螺母即可将水位计取下。
7.8.4.5更换红、绿玻璃时，红绿玻璃与压板之间缝隙及侧盖板与压板要用耐热胶密封（硅橡胶）。
7.8.4.6在停炉时，把水位计刷洗干净后将水放掉。
如长期停炉，应把水位计取下刷净凉干放在通风干燥的库房中保存。
7.8.4.7水位计玻璃在使用中被腐蚀是正常现象。
使用压
力越大，水含碱度越高，冲洗越勤腐蚀就越快。
7.8.4.8水位计上的密封垫、密封圈、阀门衬套等，长时间使用会发生磨损、腐蚀和老化，应在适当的时间更换。
7.8.4.9如水位计不亮，应检查电路、镇流器、灯管是否接触不良或损坏。
刷洗锅炉时要把水位计卸下，避免挂垢或堵塞。
双色水位计的使用及维护手册
水位计的使用方法为了锅炉和您的人身安全，希望操作者严格地按本说明书指导操作，以避免发生各种事故，且可延长水位计的使用寿命。
正常使用寿命八年不许超期使用。
无论是首次投入使用，还是停车后再用，本使用方法都是适用的。
调试及启用的整个过程，应在接通电源，视场明亮条件下进行。
1)向水位计导入热水、蒸汽、并确定水位。
在导入水汽之前，操作者一定站在水们计的侧面，不可站在前面工作。
a)关闭排污阀。
b)把水阀缓慢开1/4周，向水位计内徐徐导入热水。
注意：水阀切不可开得太大，否则安全球将动作，堵死水路无法进行工作。
如果安全球已堵住通路，可重新关闭此阀，并重新缓慢开启。
c)慢慢打开汽阀1/4周，向水位计内徐徐导入蒸汽，若在此之前安全球已动作，则由于水位计内蒸汽压升高，安全球会自动脱落，再开水阀即可放入热水。
d)把汽阀及水阀全部打开。
e)认真观察水位，锅水开始进入水位计，使水位逐渐升高，直到水位基本不变为止。
但水位应有微小波动，表示水、汽管路畅通。
如看到不水部分的窗口变暗甚至全黑，也不必惊慌。
这是因为水中夹带有大量铁锈及其它脏物所致。
这可用日常维护中的第2项中排污清洗办法解决。
f)如果通过以上操作，而水位计中没有导入水或汽，可关闭水、汽阀，开排污阀，并重复(a-e)操作一次。
再有问题应检查水汽管路阀门或焊接管焊口处是否堵塞。
g)水汽界面最好处在观察窗内，如果处于词盲区，虽不影响判断水汽大概位置，但看不到水面波动，应微调水位高度。
尽量让水位露出来。
h)一切正常后，把水阀、汽阀各自回旋(逆时针) 1/4周，这样可以防止在长期连续使用后，阀杆与后座烧结在一起。
i)检查玻璃、云母，没有裂纹，压盖及阀不出现泄漏为正常。
2)调试光学系统半导体冷光源：发现红绿颜色不好时，或更换二极管板重新安装后：a)首先旋松光源壳底部的蝶形螺母，然后旋转光源壳外侧顶部的小手轮，水平移动壳体里的红绿色镜架体，向里移动为绿色，向外移动为红色；b)镜架也可作自身旋转，倾斜3°角，效果更好；c)一人调整镜架，另一人在水位计正前方3米远处观测红绿，达到汽红、水绿、界面清晰为止；d)工业电视监视应安装在水位计正前方大约3米远的±3°角范围内观看水位计的两排窗口，镜头正对着水位计窗口中心（即零点），否则将影响红绿颜色的观测效果（水位计红绿颜色观测角很小，位置不对，颜色不好）。
电接点双色液位计安全操作及保养规程
电接点双色液位计安全操作及保养规程电接点双色液位计是常用的液位计仪器，主要应用于工业生产场合中液体的计量和监控。
为了确保电接点双色液位计的正常运行和工作安全，我们需要遵守以下安全操作及保养规程。
安全操作规程1. 安装前检查在安装电接点双色液位计之前，需要仔细检查以下内容：•液体的性质和浓度是否适合使用电接点双色液位计；•电接点双色液位计是否完好；•电接点双色液位计是否与其他设备有冲突；•电接点双色液位计的安装位置和方式是否符合要求。
2. 安装要求•安装电接点双色液位计时，应确保其准确接触测量介质；•不要在凹陷、凸出或不平整的表面上安装电接点双色液位计；•首先安装电接点双色液位计的上部或电气部分，再安装下部液位计；•安装过程中，应进行不间断的密封检查，确保密封性。
3. 使用注意事项•电接点双色液位计使用过程中，不能受到冲击，否则容易损坏设备；•使用时，液体应保持良好的清洁，以免影响测量准确性；•不得使用腐蚀严重的液体或含有颗粒物的液体进行测试；•注意观察室温和液体温度，以免出现过热现象造成危险；•使用过程中，不要将其他物体放在电接点双色液位计上；•在维护和检修时，应断开电源并进行相关安全措施。
4. 故障排查如果电接点双色液位计出现工作异常的现象，我们需要及时进行排查。
•首先检查电源是否正常；•其次检查被测量介质是否出现异常；•如果电接点本身存在问题，可以采用换件的方式解决；•最后，如果以上方法都无法解决问题，可以考虑联系售后服务或相关专业维修人员。
保养规程1. 日常保养•每周进行一次检查，确保电接点双色液位计正常工作；•定期清洗液体，保持良好的液体清洁度；•每3个月更换电接点双色液位计电源。
2. 定期保养•每年对电接点双色液位计进行清洗和检修；•对设备进行润滑和防腐处理；•隔年对电接点双色液位计进行全面维修。
总结通过以上的操作和保养规程，我们可以保证电接点双色液位计的优异性能和良好的使用效果。
所以，在使用过程中，我们要严格按照操作规程进行相关操作，避免造成不必要的损失和安全事故。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水位计的使用方法
为了锅炉和您的人身安全，希望操作者严格地按本说明书指导操作，以避免发生各种事故，且可延长水位计的使用寿命。
正常使用寿命八年不许超期使用。
无论是首次投入使用，还是停车后再用，本使用方法都是适用的。
调试及启用的整个过程，应在接通电源，视场明亮条件下进行。
1)向水位计导入热水、蒸汽、并确定水位。
在导入水汽之前，操作者一定站在水们计的侧面，不可站在前面工作。
a)关闭排污阀。
b)把水阀缓慢开1/4周，向水位计内徐徐导入热水。
注意：水阀切不可开得太大，否则安全球将动作，堵死水路无法进行工作。
如果安全球已堵住通路，可重新关闭此阀，并重新缓慢开启。
c)慢慢打开汽阀1/4周，向水位计内徐徐导入蒸汽，若在此之前安全球已动作，则由于水位计内蒸汽压升高，安全球会自动脱落，再开水阀即可放入热水。
d)把汽阀及水阀全部打开。
e)认真观察水位，锅水开始进入水位计，使水位逐渐升高，直到水位基本不变为止。
但水位应有微小波动，表示水、汽管路畅通。
如看到不水部分的窗口变暗甚至全黑，也不必惊慌。
这是因为水中夹带有大量铁锈及其它脏物所致。
这可用日常维护中的第2项中排污清洗办法解决。
f)如果通过以上操作，而水位计中没有导入水或汽，可关闭水、汽阀，开排污阀，并重复(a-e)操作一次。
再有问题应检查水汽管路阀门或焊接管焊口处是否堵塞。
g)水汽界面最好处在观察窗内，如果处于词盲区，虽不影响判断水汽大概位
置，但看不到水面波动，应微调水位高度。
尽量让水位露出来。
h)一切正常后，把水阀、汽阀各自回旋(逆时针) 1/4周，这样可以防止在长期连续使用后，阀杆与后座烧结在一起。
i)检查玻璃、云母，没有裂纹，压盖及阀不出现泄漏为正常。
2)调试光学系统
半导体冷光源：
发现红绿颜色不好时，或更换二极管板重新安装后：
a)首先旋松光源壳底部的蝶形螺母，然后旋转光源壳外侧顶部的小手轮，水
平移动壳体里的红绿色镜架体，向里移动为绿色，向外移动为红色；
b)镜架也可作自身旋转，倾斜3°角，效果更好；
c)一人调整镜架，另一人在水位计正前方3米远处观测红绿，达到汽红、水
绿、界面清晰为止；
d)工业电视监视应安装在水位计正前方大约3米远的±3°角范围内观看水
位计的两排窗口，镜头正对着水位计窗口中心（即零点），否则将影响红
绿颜色的观测效果（水位计红绿颜色观测角很小，位置不对，颜色不好）。
灯管型热光源：
a)左、右调整镜架，或镜架绕轴线旋转，在水位计正前方观看，汽红、水绿，界面清晰，红绿不渗杂为止。
b)调整灯管及反光碗，使在前方观看亮度最亮为止。
c)重复a)调整达到最佳效果。
d)如果是五窗水位计，要调整到在水位计正前方同时观看两排窗口，均应达到汽红、水绿、界面清晰，到此为止，水位计进入正常运行状态。
3)水位计不得参与锅炉酸洗、煮炉。
水位计的维护与检修
一、日常维护
在使用过程中，必须对水位计进行定期检查，这样可以延长使用寿命，提高观看效果，预防各种事故发生，为保证人身与锅炉的安全都是必要的。
二、检修
一年一度锅炉检修时，对水位计连同其阀门进行拆检和修理是必要的。
在检修中需要使用如下工具及物品：
扭矩板手(随机工具) 用于拆压盖螺母
铜板或竹片用于刮下密封垫
木锤用于敲打被拆件
铁刷用于除锈
铜刷清理密封面
抹布擦拭部件用
清洗液清洗件用
耐高温漆(需要时可向我公司购买) 防锈补漆
待更换零件
大小木箱用于装拆下来的零件
1、拆卸
1)切断电源，取下前后保护罩，用结实绳把水位计吊住，以免水位计跌落。
在同锅炉引管相接处用氧乙炔割开，把水位计运至干净宽敞处进行检修。
2)光源系统的检修
半导体冷光源：
卸下水位计光源后罩外面二侧的螺钉，将后光源罩摘下来，擦拭毛玻璃。
更换不亮的发光二极管（更换时请注意二极管的正负极）。
首先拧下底部的碟形螺母，
松开顶部的内六角紧定螺钉，旋下镜架体取出，拆掉镜架体背面的螺钉，取下挡板，更换新的二极管板，重新固定，将连线插入接插件中，按原样装配好，重新调色。
红绿颜色可通过变压器面板上的调压旋纽，分别调节红绿颜色的电压，使颜色分别达到最佳。
如整体二极管不发光时，请检查变压器开关是否打开；连接件插头是否接触好。
灯管型热光源：
a 旋下蝶形螺母，松开内六角顶丝，将双色玻璃镜架取出。
如果没有特别需要，不要动镜架与其它件的联结螺钉，也不要拆下玻璃件，否则会使色调发生失调。
先用毛刷云掉浮灰，再用干净布擦玻璃。
用蘸酒精的细布或脱酯棉仔细擦拭，最后用干布擦干，放好。
玻璃如果损坏，向我公司购买，不可任意代用。
否则将影响观看效果。
b 打开光源壳，取出灯管擦净。
老化的应更新，同时应检查各接点可靠性。
完毕后，要接通36V电源电压试验。
c以上工作完成后可重新装回原处，备用。
3)拆下观察窗压盖。
a用扳手按紧固时，相反顺序卸下压盖螺母。
操作时一定谨慎，一定要按顺序逐步旋松。
b取下压盖。
如难取，可用木锤敲击，松动后取下。
取出压盖中的平面镜，保护带，缓冲垫及本体窗口的防腐垫，密封垫，用竹片清理密封面处的石墨残屑，再用铜刷清理，而后，用抹布擦净。
注意整个操作过程中，千万不可损伤密封部位。
c拆下来的玻璃、密封垫等不可再用。
4)清除水位计本体内外锈蚀。
5)拆卸阀门，参照图(一)阀门结构图，各阀门结构基本相同，拆开手轮，将阀杆取出，卸下密封圈。
密封圈必须更换。
图(一) 阀门结构图
注：水阀有安全球，汽阀无安全球，如用户需设安全球请在合同上注明。
