在相反极性电子和质子的电荷之间的吸引力使得原子连在一起。
具有同种电荷的粒子将会相互排斥。
电荷的测量值是库伦。
一个单独的电子或质子的电荷远小于一库伦，一个电子是—1.6×1（-19）库伦，一个质子是1.6×10（-19）库伦。
自然表明，只有一个质子的电荷和电子是反极性的。
这里没有固有的负极电子，只是很容易被称为正极的和质子负极的。
原子不同形态的电子有不同程度的自由度。
一些材料的形态，例如金属，最外层的电子受到很弱的约束使得它们能够在室温热能量的影响下载原子空间中自由运动。
因为这些事实上不受约束的电子式可以在自身的原子中自由运动的，也可以漂浮在临近的原子周围的空间中，它们常被称为自由电子。
在其他一些形态的材料中如玻璃，它的原子的电子几乎不能自由移动。
当外部的力量如物理摩擦时，能够强迫一些电子离开它们自身的原子，移动到其他物质的原子中，它们在材料的原子中不能很容易的移动。
这些在材料中电子的移动性的关系被认为是电子的导电性。
导电性决定于材料中原子的形态（每个原子核的栀子数，决定他的化学特性。
）和原子是怎样与另一个原子连接在一起的。
有高度灵活电子的材料（许多自由电子）被称为导体，而有很少灵活电子的材料（几乎或是没有自由电子）的材料被称为绝缘体。
必须知道，一些物质的化学特性将在不同环境下改变。
例如，玻璃在室温下是一个非常好的绝缘体，但当把它加热到相当高的温度时它就变成一个导体。
气体如空气，常态下是绝缘体，但如果加热到很高的温度也会变成导体。
大部分金属被加热时导电性能会下降，而被冷制的时候导电性能会更好。
信息科学与电子工程专业英语 全文译文
Unit 1 电子学：模拟和数字Unit 1-1第一部分：理想运算放大器和实际限制为了讨论运算放大器的理想参数，我们必须首先定义一些指标项，然后对这些指标项讲述我们所认为的理想值。
第一眼看运算放大器的性能指标表，感觉好像列出了大量的数值，有些是陌生的单位，有些是相关的，经常使那些对运放不熟悉的人感到迷惑。
对于这种情况我们的方法是花上必要的时间有系统的按照列出的次序阅读并理解每一个定义。
如果没有对每一项性能指标有一个真正的评价，设计人员必将失败。
目标是能够依据公布的数据设计电路，并确认构建的样机将具有预计的功能。
对于线性电路而言，它们与现在的复杂逻辑电路结构相比看起来较为简单，（因而在设计中）太容易忽视具体的性能参数了，而这些参数可极大地削弱预期性能。
现在让我们来看一个简单但很引人注意的例子。
考虑对于一个在50kHz频率上电压增益为10的放大器驱动10k 负载时的要求。
选择一个普通的带有内部频率补偿的低价运放，它在闭环增益为10时具有所要求的带宽，并且看起来满足了价格要求。
器件连接后，发现有正确地增益。
但是它只能产生几伏的电压变化范围，然而数据却清楚地显示输出应该能驱动达到电源电压范围以内2到3伏。
设计人员忽视了最大输出电压变化范围是受频率严格限制的，而且最大低频输出变化范围大约在10 kHz受到限制。
当然，事实上这个信息也在数据表上，但是它的实用性并没有受到重视。
这种问题经常发生在那些缺乏经验的设计人员身上。
所以这个例子的寓意十分明显：在开始设计之前总要花上必要的时间来描写全部的工作要求。
关注性能指标的详情总是有益的。
建议下面列出的具体的性能指标应该考虑：1. 在温度，时间和供给电压下的闭环增益的精确性和稳定性2. 电源要求，电源和负载阻抗，功率消耗3. 输入误差电压和偏置电流，输入输出电阻，随着时间和温度的漂移4. 频率响应，相位偏移，输出变化范围，瞬态响应，电压转换速率，频率稳定性，电容性负载驱动，过载恢复5. 线性，失真和噪声6. 输入，输出或电源保护要求，输入电压范围，共模抑制7. 外部补偿调整要求不是所有的指标项都是有关的，但要记住最初就考虑它们会更好，而不要被迫返工。

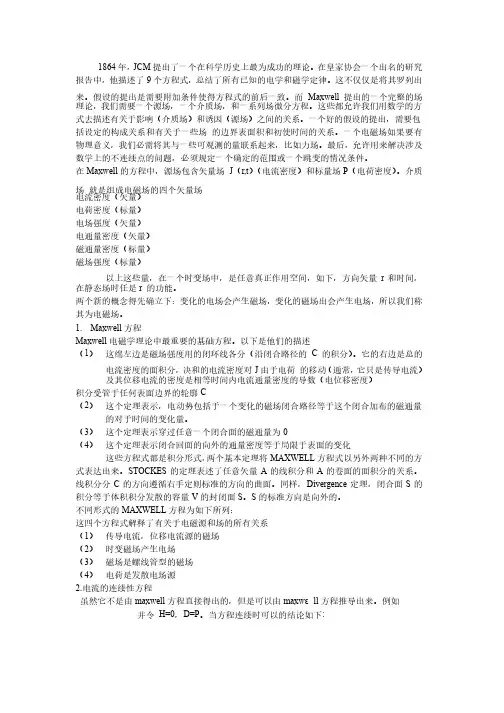

电子信息与通信工程专业英语课文翻译4.1
