福特翼虎C520线路图-3_ok
翼虎-线路图-部件位置表
151单元部件位置页码–坐标ABS测试用插接器–发动机舱左后角–2.3L...........................................3–B7ABS测试用插接器–发动机舱左后角–3.0L...........................................1–C8ABS控制模块–发动机舱左后角–2.3L..................................................3–A6ABS控制模块–发动机舱左后角–3.0L..................................................1–A6 EGR步进电机–发动机顶部，缸盖后部.......................................7–E5爆震传感器发动机前部，缸盖下..................................................7–D1被动防盗收发器–转向柱内，靠近点火开关..................................13–A4变速器档位(TR)传感器–发动机舱左侧，变速器上–2.3L...................10–A2变速器档位(TR)传感器–发动机舱左侧，变速器上–3.0L...................9–A2变速器硬件单元–发动机舱左侧，变速器上–2.3L............................10–C1变速器硬件单元–发动机舱左侧，变速器上–3.0L............................9–E2差压反馈EGR(DPFE)传感器–发动机后顶部，靠近右气门罩...........5–B7差压式EGR真空调节器–发动机顶部.........................................6–B1车外后视镜开关–仪表板左侧......................................................13–A7乘客安全带卷收器预紧器–乘客座椅内........................................21–F5乘客安全带扣传感器–乘客座椅内...............................................21–E6乘客安全带张力传感器–右B柱底部...........................................15–A6乘客侧车窗调节开关–右前车门内2............................................23–A4乘客侧车外后视镜–右前车门内..................................................23–A2乘客侧门锁开关–右前车门内.....................................................23–A6乘客侧气帘组件–右D柱...........................................................16–B7乘客侧前电动窗电机–右前车门内...............................................23–B2乘客侧前电热座椅模块–乘客座椅内...........................................21–D1乘客侧前门锁单元–右前车门内..................................................23–D6乘客侧撞传感器1–右门槛板，靠近B柱..............................................18–D6乘客侧撞传感器2–货厢右侧，靠近轮拱..............................................18–E5乘客气囊关闭(PAD)指示器–仪表板中央......................................12–A6乘客气囊组件–仪表板右侧后.....................................................12–E6 151单元部件位置页码–坐标乘客座椅加热器开关–乘客座椅内....................................................21–C2乘员类型传感器(OCS)–乘客座椅内.................................................21–E2火花塞装线圈(COP)1发动机顶部，气门罩上–2.3L.............................7–A2火花塞装线圈(COP)1发动机顶部，右气门罩上–3.0L..........................6–D1火花塞装线圈(COP)2发动机顶部，气门罩上–2.3L.............................7–B3 火花塞装线圈(COP)2发动机顶部，右气门罩上–3.0L..........................6–C1火花塞装线圈(COP)4–发动机顶部，气门罩上–2.3L...........................7–A5火花塞装线圈(COP)–发动机顶部，气门罩上–2.3L.............................7–A3火花塞装线圈(COP)–发动机顶部，右气门罩上–3.0L..........................6–B1火花塞装线圈(COP)–发动机顶部，左气门罩上.................................5–C1火花塞装线圈(COP)–发动机顶部，左气门罩上.................................5–D1火花塞装线圈COP)4–发动机顶部，左气门罩上–3.0L........................5–C1怠速空气控制(IAC)阀发动机顶部，靠近节气门体–2.3L........................7–D1怠速空气控制(IAC)阀发动机顶部，靠近节气门体–3.0L........................6–A3灯开关–转向柱左侧.......................................................................13–A7地板换档杆–中央控制台下............................................................19–E4点火变压器电容1发动机前顶部，靠近右缸盖–3.0L............................6–E7点火变压器电容1发动机右侧，缸盖后部–2.3L..................................8–C1点火开关转向柱............................................................................13–D7电源插座–中央控制台前部下方......................................................12–D2电致变色车内视镜单元–前顶衬中央................................................17–A7动力控制模块(PCM)–发动机舱后部，横隔板上–2.3L.............................8–A2动力控制模块(PCM)–发动机舱后部，横隔板上–3.0L.........................5–A7动力转向压力开关–发动机前部，左侧靠近顶部–2.3L.........................7–C1动力转向压力开关–发动机前顶部–3.0L...........................................6–B7发电机–发动机舱右后部–2.3L.........................................................4–A3发电机–发动机右后部–2.3L...........................................................8–E3发电机–发动机右后部–3.0L...........................................................6–E3发动机盖防盗开关–发动机舱右前角–2.3L.................................................3–B1发动机盖防盗开关–发动机舱右前角–3.0L.................................................1–B1发动机冷却风扇电机1–发动机舱前部–2.3L......................................3–F5发动机冷却风扇电机1–发动机舱前部–3.0L............................................1–F5发动机冷却风扇电机2–发动机舱前部–2.3L......................................3–F3发动机冷却风扇电机2–发动机舱前部–3.0L............................................1–F2发动机冷却液温度(ECT)传感器–发动机顶部，靠近节温器壳................5–A3防盗报警器–发动机舱右前角–3.0L2..........................................................2–F2防盗报警器–汽车右前角–2.3L4.......................................................4–F1风窗刮水器电机–发动机舱左后角–2.3L.............................................3–A7风窗刮水器电机–发动机舱左后角–3.0L.............................................1–A8风窗洗涤泵电机–发动机舱右前角–2.3L.............................................3–D1风窗洗涤泵电机–发动机舱右前角–3.0L.....................................................1–D1缸盖温度传感器–发动机顶部，气门罩上..........................................8–A5高位停车灯–举升门顶部中央，后车窗上方.......................................25–C1功能选择开关二极管–仪表板中央....................................................12–B7功能选择开关总成–仪表板中央.......................................................12–E4功能选择开关总成–仪表板中央后面................................................12–D1鼓风电机继电器仪表板中央后面13..................................................13–A3刮水器/洗涤器开关–转向柱右侧.......................................................13–A5 挂车牵引连接器–后保险杠.............................................................15–E7惯性断油(IFS)开关–右A柱.............................................................17–E7后窗除霜开关–仪表板中央.............................................................12–A3后窗除霜网格–后车窗右侧2...........................................................25–B1后窗除霜网格–后车窗左侧..............................................................25–A7后窗洗涤泵电机–发动机舱右前角–2.3L.............................................3–C1后窗洗涤泵电机–发动机舱右前角–3.0L.....................................................1–C1后刮水器电机总成–举升门内，后车窗底部.......................................25–A5后雾灯开关–仪表板中央................................................................12–A5货厢灯后顶衬中央17....................................................................17–A2机油压力开关–发动机舱前部，靠近机油滤清器–3.0L.........................5–E1 机油压力开关–发动机左侧，靠近机油滤清器–2.3L...................................7–E2加热氧传感器(HO2S)#11–发动机舱后部中央，靠近前围板–2.3L..........8–B1 加热氧传感器(HO2S)#11–发动机右侧，靠近右气门罩–3.0L..................6–E2加热氧传感器(HO2S)#12–发动机前底部，靠近曲轴皮带轮–3.0L...........6–E5 加热氧传感器(HO2S)#12–发动机右侧，节气门体上–2.3L...................8–F3 加热氧传感器(HO2S)#21–发动机舱前部，靠近变速器–3.0L..................5–E1加热氧传感器(HO2S)#21–发动机舱前部，靠近变速器–3.0L..................9–B1加热氧传感器(HO2S)#22–发动机舱前部，靠近变速器–3.0L..................5–F2加热氧传感器(HO2S)#22–发动机舱前部，靠近变速器–3.0L..................9–D1节气门位置传感器(TPS)–发动机顶部，节气门体上–2.3L....................7–F3节气门位置传感器(TPS)–发动机顶部，节气门体上–3.0L....................5–C7 禁止开关–左侧仪表板后，靠近踏板支承..........................................14–D7举升门玻璃窗未关严开关–举升门中央，后车窗下2...........................25–C5举升门锁执行器–举升门中央，后车窗下..........................................25–C7举升门未关严开关–举升门中央下方................................................25–E4可变凸轮轴正时(VCT)阀1–发动机顶部，进气歧管上方......................7–C1 空调离合器电磁线圈–发动机舱右前角–2.3L.............................................4–F2 空调离合器电磁线圈–发动机舱右前角–3.0L.............................................2–F2空调离合器循环压力开关–发动机舱右后角–2.3L......................................3–A3 空调离合器循环压力开关–发动机舱右后角–3.0L......................................1–A3空气质量流量(MAF)传感器–发动机顶部，靠近空气滤清器–2.3L............7–B7空气质量流量(MAF)传感器–发动机顶部，靠近空气滤清器–3.0L............5–A7 离合器开关左侧仪表板后，靠近踏板支承..........................................14–C1喷油器1–发动机顶部，进气歧管上方–2.3L......................................7–B1喷油器1–发动机顶部，上进气歧管下–3.0L......................................6–A6喷油器2–发动机顶部，进气歧管上方–2.3L......................................7–B1喷油器2–发动机顶部，上进气歧管下–3.0L......................................6–A5喷油器4–发动机顶部，进气歧管上方–2.3L......................................7–A1喷油器4–发动机顶部，上进气歧管下–3.0L............................................5–B1喷油器–发动机顶部，进气歧管上方–2.3L........................................7–C1 喷油器–发动机顶部，上进气歧管下................................................5–A2喷油器–发动机顶部，上进气歧管下................................................5–B1喷油器–发动机顶部，上进气歧管下–3.0L........................................6–A4喷油器压力传感器发动机前顶部.......................................................6–C7歧管绝对压力(MAP)传感器–发动机舱后部，横隔板上–3.0L...................5–A5歧管绝对压力(MAP)传感器–发动机左侧，靠近进气歧管–2.3L.................7–E1起动马达–发动机右侧，靠近变速器–3.0L...............................................1–A6起动马达–发动机左侧，靠近变速器–2.3L..........................................4–F3气囊滑动触点–方向盘后–..............................................................12–A1前车内/阅图灯总成前车顶中央.........................................................15–A2前车内灯车顶中央.........................................................................15–A5前点烟器仪表板中央......................................................................12–B7前鼓风电机电阻总成–仪表板右侧后................................................12–D7前鼓风电机–仪表板右侧后.............................................................12–E7前碰撞传感器–发动机舱前部–2.3L..................................................3–F4前碰撞传感器–发动机舱前部–3.0L..........................................................1–F3前照灯调平开关–仪表板左侧...........................................................13–C8曲轴位置传感器–发动机前底部，靠近曲轴皮带轮–2.3L......................8–E7 曲轴位置传感器–发动机前底部，靠近曲轴皮带轮–3.0L......................6–E4 燃油泵驱动模块–车底中央.............................................................15–B7燃油轨压力/温度传感器–发动机顶部，燃油轨上................................8–A6燃油箱变送器单元–车底中央..........................................................15–D1输出轴转速(OSS)传感器–发动机舱左侧，变速器上–2.3L.....................10–B7输出轴转速(OSS)传感器–发动机舱左侧，变速器上–3.0L9...................9–B7 数据链接插口(DLC)–左侧仪表板下.................................................13–E5双压力开关–发动机舱右前角–2.3L...................................................3–E2双压力开关–发动机舱右前角–3.0L............................................................1–F1司机安全带卷收器预紧器–司机座椅内.............................................20–F3司机安全带扣传感器–司机座椅内....................................................20–B3司机侧车外后视镜–左前车门内.......................................................22–B7司机侧气帘组件–左D柱................................................................17–A1司机侧前电动窗电机–左前车门内....................................................22–C7司机侧前电热座椅模块–司机座椅内................................................20–D2司机侧前门锁单元–左前车门内.......................................................22–E2司机侧撞传感器1–左门槛板，靠近B柱............................................16–E5司机侧撞传感器2–货厢左侧，靠近轮拱...................................................18–B1司机座椅加热器开关–司机座椅内....................................................20–E6司机座椅位置传感器–司机座椅内...................................................20–C2速度控制伺服器–发动机舱右侧–2.3L..............................................3–A1速度控制伺服器–发动机舱右侧–3.0L......................................................1–A1天窗开启板单元–前顶衬中央.........................................................16–A5凸轮轴位置传感器发动机顶部，气门罩上–2.3L..................................7–A4凸轮轴位置传感器发动机前部，左缸盖前–3.0L..................................6–D7危险报警闪光器开关–仪表板中央...................................................12–A2涡轮轴转速(TSS)传感器–发动机舱左侧，变速器上–2.3L.....................10–E7 涡轮轴转速(TSS)传感器–发动机舱左侧，变速器上–3.0L.....................9–E7雾灯开关–仪表板左侧....................................................................13–C8蓄电池–发动机舱左前角–2.3L..................................................................3–D7 蓄电池–发动机舱左前角–3.0L..................................................................1–D8蓄电池分线盒(BJB)–发动机舱左前角–2.3L...............................................4–C7蓄电池分线盒(BJB)–发动机舱左前角–3.0L...............................................2–B8 音响单元仪表板中央......................................................................12–A5音响单元仪表板中央.12.................................................................12–B6右侧转向信号灯–汽车右前角–2.3L...................................................4–C1右侧转向信号灯–汽车右前角–3.0L...........................................................2–C1右倒车灯–汽车右后角....................................................................17–D1右后车窗调节开关–右后车门内......................................................24–B2右后电动窗电机–右后车门内.........................................................24–C2右后轮速传感器–右C柱................................................................17–F5右后门锁执行器–右后车门内.........................................................24–C7右后扬声器–右后车门内...............................................................24–E3右后驻车/停车灯–汽车右后角..........................................................17–B1右后转向灯–汽车右后角.................................................................17–C1右喇叭–汽车右前角–2.3L...............................................................4–E1右喇叭–汽车右前角–3.0L...............................................................2–F1右牌照灯–举升门中央，后车窗下2................................................25–B5右前轮速传感器–发动机舱右后角–2.3L.............................................3–A2右前轮速传感器–发动机舱右后角–3.0L.............................................1–A2右前雾灯–汽车右前角–2.3L.............................................................4–E1右前雾灯–汽车右前角–3.0L......................................................................2–E1右前扬声器–右前车门内................................................................23–E3右前照灯–汽车右前角–2.3L.............................................................3–D1右前照灯–汽车右前角–3.0L.............................................................1–E1右前驻车/转向灯–汽车右前角....................................................................1–E1右前转向灯–汽车右前角.................................................................3–E1右前座垫加热器–乘客座椅内..........................................................21–C6右梳妆镜灯–顶衬右前角................................................................15–A3约束控制模块–仪表板中央下面·······················································19–D7约束控制模块–仪表板中央下面·······················································15–A1照明变光器–仪表板左侧13............................................................13–B8蒸气管理阀–发动机舱后部.......................................................................1–A4制动踏板位置开关左侧仪表板后，靠近踏板支承.................................14–B7制动液位开关–发动机舱左后角–2.3L4..............................................4–A5制动液位开关–发动机舱左后角–3.0L........................................................2–A5 智能分线盒(SJB)–仪表板中央下面..................................................13–D2智能分线盒(SJB)–仪表板中央下面..................................................17–C7智能分线盒(SJB)–仪表板中央下面–2.3L..........................................3–A5智能分线盒(SJB)–仪表板中央下面–3.0L.................................................1–A5智能扭矩控制耦合器（ITCC）电磁线圈车底中央................................15–E1智能扭矩控制耦合器（ITCC）模块中央控制台下17...........................17–F7主窗口/车门上锁/开锁开关–左前车门内............................................22–C2驻车制动开关–中央控制台下，靠近驻车制动....................................19–A3组合仪表–仪表板左侧，转向柱上方..................................................13–A5左侧转向灯–发动机舱左前角–3.0L............................................................1–D8 左侧转向灯–汽车左前角–2.3L............................................................3–D7左倒车灯–汽车左后角.......................................................................15–D7左电动座椅电机总成–司机座椅内......................................................20–B3左电动座椅开关–司机座椅内............................................................20–E6左后车窗调节开关–左后车门内.........................................................24–B1左后电动窗电机–左后车门内4.........................................................24–C1左后轮速传感器–左C柱...................................................................15–C1左后门锁执行器–左后车门内............................................................24–C6左后扬声器–左后车门内..................................................................24–E2左后驻车/停车灯–汽车左后角.............................................................15–C7左后转向灯–汽车左后角....................................................................15–C7左喇叭–汽车左前角–2.3L..................................................................4–F7左喇叭–汽车左前角–3.0L.............................................................................2–F7左牌照灯–举升门中央，后车窗下......................................................25–B7左前轮速传感器–发动机舱左后角–2.3L................................................3–B7左前轮速传感器–发动机舱左后角–3.0L................................................1–B8左前雾灯–汽车左前角–2.3L...............................................................4–F7左前雾灯–汽车左前角–3.0L..........................................................................2–E7左前扬声器–左前车门内..................................................................22–E7左前照灯–汽车左前角–2.3L...............................................................3–E7左前照灯–汽车左前角–3.0L..........................................................................1–F7 左前转向灯–汽车左前角–2.3L............................................................3–E8左前转向灯–汽车左前角–3.0L......................................................................1–E7左前座垫加热器–司机座椅内..............................................................20–D6左梳妆镜灯–顶衬左前角....................................................................17–A5座椅压力传感器–乘客座椅内............................................................21–E2151单元插接器位置页码–坐标C100–发动机舱右前角–2.3L................................................................4–F2C100–发动机舱右前角–3.0L................................................................2–F2C101–发动机前底部，靠近曲轴皮带轮–3.0L................................6–E4C1021–汽车左前角–2.3L...........................................................3–E7C1021–汽车左前角–3.0L.....................................................................1–F7C102a–发动机前部右侧，发电机处–2.3L....................................8–E3C102a–发动机前部右侧，发电机处–3.0L....................................6–E3C102b–发动机前部右侧，发电机处–3.0L....................................6–E3C102c–发动机舱右后角–2.3L.....................................................4–A3C1035a–发动机舱左前角–2.3L...................................................4–C7C1035a–发动机舱左前角–3.0L............................................................2–B8C1035b–发动机舱左前角–2.3L...................................................4–C7C1035c–发动机舱左前角–3.0L............................................................2–B8C103–发动机舱前部，靠近机油滤清器–3.0L.................................5–E1C103–发动机左侧，靠近机油滤清器–2.3L....................................7–E2C1041–汽车右前角–2.3L...........................................................3–D1C1041–汽车右前角–3.0L.....................................................................1–E1C1062–发动机舱右前角–2.3L.....................................................3–E2C1062–发动机舱右前角–3.0L..............................................................1–F1C1064–发动机顶部，靠近节温器壳–3.0L....................................5–A3C1066–发动机顶部，靠近节气门体–2.3L....................................7–D1C1066–发动机顶部，靠近节气门体–3.0L....................................6–A3C1068–发动机后顶部，靠近右气门罩–3.0L.................................5–B7C1073–发动机前顶部–3.0L......................................................6–C7C1074–发动机舱前部–2.3L................................................................3–F5C1074–发动机舱前部–3.0L......................................................1–F5C1077–发动机舱前部–2.3L................................................................3–F3C1077–发动机舱前部–3.0L................................................................1–F2151单元插接器位置页码–坐标C1083–发动机顶部–3.0L..............................................................6–B1C1087–发动机左侧，靠近进气歧管–2.3L..........................................7–E1C1088–发动机舱左侧，变速器上–手动变速器....................................11–C7C1097–发动机舱右前角–2.3L.........................................................3–C1C1097–发动机舱右前角–3.0L..................................................................1–C1C109–发动机前部，缸盖下–2.3L.....................................................7–D1C1100a–发动机舱左前角–2.3L........................................................3–D7C1100a–发动机舱左前角–3.0L................................................................1–D8C1100b–发动机舱左前角–2.3L........................................................3–D7C1100b–发动机舱左前角–3.0L................................................................1–D8C1101–汽车左前角–2.3L................................................................4–F7C1101–汽车左前角–3.0L..........................................................................2–F7C1102–汽车右前角–2.3L................................................................4–E1C1102–汽车右前角–3.0L..........................................................................2–F1C110–发动机顶部，右气门罩上方–3.0L............................................5–A4C111–发动机顶部，气门罩上–2.3L..........................................................7–A2C111–发动机顶部，右气门罩上–3.0L...............................................6–D1C1120–发动机前底部，靠近曲轴皮带轮–2.3L...................................8–E7C1121–发动机前部，左侧靠近顶部–2.3L.........................................7–C1C1122–汽车右前角–2.3L................................................................4–C1C1122–汽车右前角–3.0L..........................................................................2–C1C1123–发动机舱左前角–3.0L..................................................................1–D8C1123–汽车左前角–2.3L................................................................3–D7C112–发动机顶部，气门罩上–2.3L..........................................................7–B3C112–发动机顶部，右气门罩上–3.0L..............................................6–C1C113–发动机顶部，气门罩上–2.3L........................................................7–A3C113–发动机顶部，右气门罩上–3.0L..............................................6–B1C1140–发动机舱后部，横隔板上–3.0L............................................5–A5C114–发动机顶部，气门罩上–2.3L..........................................................7–A5C114–发动机顶部，左气门罩上–3.0L..........................................5–C1 C115–发动机顶部，左气门罩上–3.0L...........................................5–C1 C1160–发动机顶部，缸盖后部–2.3L...........................................7–E5 C1164–发动机顶部，气门罩上–2.3L...................................................8–A5 C116–发动机顶部，左气门罩上–3.0L..........................................5–D1 C1180–发动机顶部，气门罩上–2.3L...................................................7–A4 C1189–发动机顶部，节气门体上–2.3L........................................7–F3 C1195–发动机舱后部..........................................................................1–A4 C121–发动机前顶部–3.0L.........................................................6–B7 C122–发动机舱右侧–2.3L.........................................................3–A1 C122–发动机舱右侧–3.0L...................................................................1–A1 C124–发动机舱左后角–2.3L.......................................................4–A5 C124–发动机舱左后角–3.0L.................................................................2–A5 C125–发动机舱左后角–2.3L.......................................................3–A7 C125–发动机舱左后角–3.0L.......................................................1–A8 C126–发动机舱左后角–2.3L.......................................................3–B7 C126–发动机舱左后角–3.0L.......................................................1–C8 C127–发动机舱右前角–2.3L.......................................................3–B1 C127–发动机舱右前角–3.0L.......................................................1–B1 C128–发动机顶部，靠近空气滤清器–3.0L....................................5–A7 C1305–发动机顶部，靠近空气滤清器–2.3L..................................7–B7 C130–发动机舱右后角–2.3L.......................................................3–A3 C130–发动机舱右后角–3.0L.................................................................1–A3 C133发动机顶部，右气门罩上方–3.0L.........................................5–A4 C134–发动机舱左侧，变速器上方–2.3L........................................3–F6 C134–发动机舱左侧，变速器上方–3.0L........................................1–F6 C134–发动机舱左侧，变速器上方–3.0L........................................5–E7 C137–发动机舱右前角–2.3L.......................................................3–D1 C137–发动机舱右前角–3.0L.................................................................1–D1 C139–发动机舱左侧，在蓄电池分线盒(BJB)处–2.3L.......................3–F6 C139–发动机舱左侧，在蓄电池分线盒(BJB)处–3.0L...........................1–F6 C141发动机舱前部，靠近变速器–3.0L.........................................5–F2C141发动机舱前部，靠近变速器–3.0L.............................................9–D1 C142发动机前底部，靠近曲轴皮带轮–3.0L.......................................6–E5 C142发动机右侧，节气门体上–2.3L................................................8–F3 C143–发动机舱左侧，变速器上–2.3L...............................................10–E7 C143–发动机舱左侧，变速器上–3.0L...............................................9–E7 C1451–发动机顶部，进气歧管上方–2.3L.........................................7–C1 C150–发动机舱左后角–2.3L...........................................................3–B7 C150–发动机舱左后角–3.0L....................................................................1–B8 C152–汽车左前角–2.3L.................................................................4–F7 C152–汽车左前角–3.0L............................................................................2–E7 C154–发动机舱右前角–3.0L....................................................................2–F2 C154–汽车右前角–2.3L.................................................................4–F1 C155–发动机舱左后角–2.3L...........................................................3–A6 C155–发动机舱左后角–3.0L....................................................................1–A6 C156–汽车左前角–2.3L.................................................................3–E8 C156–汽车左前角–3.0L............................................................................1–E7 C160–发动机舱右后角–2.3L...........................................................3–A2 C160–发动机舱右后角–3.0L....................................................................1–A2 C162–汽车右前角–2.3L.................................................................4–E1 C162–汽车右前角–3.0L............................................................................2–E1 C166–汽车右前角–2.3L.................................................................3–E1 C166–汽车右前角–3.0L............................................................................1–E1 C167–发动机舱左侧，变速器上–2.3L...............................................10–A2 C167–发动机舱左侧，变速器上–3.0L9.............................................9–A2 C169–发动机舱左侧，变速器上–手动变速器...........................................11–B2 C171–发动机舱后部中央，靠近前围板–2.3L....................................8–B1 C171–发动机右侧，靠近右气门罩–3.0L..........................................6–E2 C172–发动机舱前部，靠近变速器–3.0L..........................................5–E1 C172–发动机舱前部，靠近变速器–3.0L..........................................9–B1 C173–发动机顶部，燃油轨上–2.3L..........................................................8–A6 C174–发动机前顶部，靠近右缸盖–3.0L..........................................6–E7 C174–发动机右侧，缸盖后部–2.3L.................................................8–C1C175b–发动机舱后部，横隔板上–2.3L........................................8–A3 C175b–发动机舱后部，横隔板上–3.0L........................................5–A7 C175e–发动机舱后部，横隔板上–2.3L........................................8–A4 C175e–发动机舱后部，横隔板上–3.0L........................................5–A7 C175t–发动机舱后部，横隔板上–2.3L.........................................8–A3 C175t–发动机舱后部，横隔板上–3.0L.........................................5–A7 C177–发动机舱前部–2.3L...................................................................3–F4 C177–发动机舱前部–3.0L.........................................................1–F3 C180–发动机前部，左缸盖前–3.0L.............................................6–D7 C181–发动机顶部，进气歧管上方–2.3L.......................................7–B1 C181–发动机顶部，上进气歧管下–3.0L.......................................6–A6 C182–发动机顶部，进气歧管上方–2.3L.......................................7–B1 C182–发动机顶部，上进气歧管下–3.0L.......................................6–A5 C183–发动机顶部，进气歧管上方–2.3L.......................................7–C1 C183–发动机顶部，上进气歧管下–3.0L.......................................6–A4 C184–发动机顶部，进气歧管上方–2.3L.......................................7–A1 C184–发动机顶部，上进气歧管下–3.0L.......................................5–B1 C185–发动机顶部，上进气歧管下–3.0L.......................................5–A2 C186–发动机顶部，上进气歧管下–3.0L.......................................5–B1 C189–发动机顶部，节气门体上–3.0L..........................................5–C7 C193–发动机舱左侧，变速器上–2.3L...........................................10–B7 C193–发动机舱左侧，变速器上–3.0L...........................................9–B7 C197a–发动机右侧，靠近变速器–3.0L........................................1–A6 C197a–发动机左侧，靠近变速器–2.3L.........................................4–F3 C197b–发动机右侧，靠近变速器–3.0L...............................................1–A6 C197b–发动机左侧，靠近变速器–2.3L.........................................4–F3 C199–发动机舱左侧，变速器上–2.3L...........................................10–C1 C199–发动机舱左侧，变速器上–3.0L...........................................9–E2 C2007–转向柱内，靠近点火开关................................................13–A4 C2010–仪表板左侧...................................................................13–A7 C2015–中央控制台下，靠近驻车制动..........................................19–A3 C2017–仪表板中央后面............................................................13–A3 C2031–仪表板中央......................................................................12–B7 C2033–中央控制台前部下方..........................................................12–D2 C2039–仪表板中央......................................................................12–A2 C2041a–仪表板中央下面..............................................................19–D7 C2041b–仪表板中央下面..............................................................15–A1 C2065–仪表板左侧.......................................................................13–B8 C2066–仪表板右侧后...................................................................12–E7 C2070–左侧仪表板后，靠近踏板支承.............................................14–C1 C2080–转向柱左侧.......................................................................13–A7 C2081–转向柱右侧.......................................................................13–A5 C2082–仪表板左侧.......................................................................13–C8 C2084–仪表板中央......................................................................12–A5 C2085–仪表板中央......................................................................12–B7 C2096–中央控制台下...................................................................19–E4 C210–仪表板中央后面.................................................................13–B1 C211–中央控制台下....................................................................16–A6 C211–中央控制台下，靠近地板换档杆............................................19–E5 C213–仪表板中央下面.................................................................13–E3 C213–仪表板中央下面............................................................................18–A6 C218a–方向盘后.........................................................................12–A1 C218b–方向盘后.........................................................................12–A1 C220–仪表板左侧，转向柱上方.......................................................13–A5 C2280a–仪表板中央下面..............................................................13–D2 C2280b–仪表板中央下面–2.3L......................................................3–A5 C2280b–仪表板中央下面–3.0L......................................................1–A5 C2280c–仪表板中央下面..............................................................17–C7 C2280d–仪表板中央下面..............................................................17–C7 C2280e–仪表板中央下面..............................................................13–D3 C2286–仪表板中央......................................................................12–A6 C241–仪表板中央........................................................................12–A3 C242–仪表板左侧.........................................................................13–C8 C248–左侧仪表板后....................................................................14–B1。
2013款长安福特新翼虎(kuga)分动器动力传输装置(ptu)维修手册(可编辑)
2013款长安福特新翼虎（Kuga）分动器--动力传输装置(PTU)维修手册308-07B-1 分动器分动器? 动力传输动力传输装置装置 PTU 308-07B-1 分动器分动器动力传输动力传输装置装置第第第第 308-07B节节节节分分分分动器动器动器动器? 动动动动力力力力传输传输传输传输装置装置装置装置 PTU目目目目录录录录页页页页码码码码规规规规格格格格 308-07B-2说说说说明与明与明与明与操作操作操作操作分动器(PTU)308-07B-3部件位置. 308-07B-3概述308-07B-4部件描述 308-07B-4诊诊诊诊断与断与断与断与测试测试测试测试分动器(PTU) 308-07B-5工作原理 308-07B-5检验和验证. 308-07B-5症状表. 308-07B-5泄漏分析 308-07B-6拆拆拆拆卸与卸与卸与卸与安装安装安装安装盖密封件308-07B-7输出轴密封件 308-07B-8输出法兰308-07B-9变速箱通风孔. 308-07B-11分动器(PTU). 308-07B-12输入轴密封件 308-07B-18中间轴密封件 308-07B-202013年翼虎-TPS接收308-07B-2 分动器分动器? 动力传输动力传输装置装置 PTU 308-07B-2分动器分动器动力传输动力传输装置装置规规格格规规格格材材材材料料料料项项项项目目目目规规规规格格格格注注注注入容入容入容入容量量量量0.45L 15 ozMotorcraft? SAE 75W-140 合成后轴润滑剂 WSL-M2C192-A 和 GL-5XY-75W140-QL 美国; CXY-75W140-1L 加拿大扭扭扭扭矩规矩规矩规矩规格格格格描描述述牛牛米米磅磅尺尺磅磅寸寸描描述述牛牛米米磅磅尺尺磅磅寸寸25 18 ?催化转化器支架螺栓34 25加油塞 ?63 47 ?PTU支架到发动机螺栓25 18 ?PTU支架到 PTU螺栓aPTU盖螺栓 ? ? ?11 ? 97PTU 防热罩螺栓? ? ?aPTU输出法兰小齿轮螺母63 47PTU到变速驱动桥螺栓 ?a 规格请参阅相关程序。

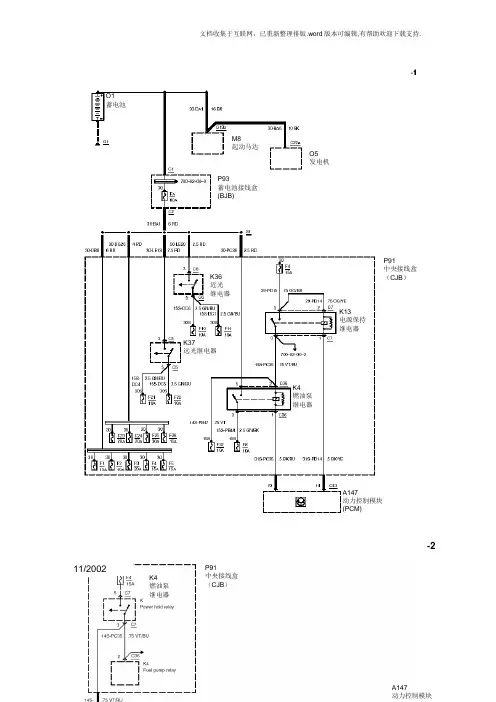

长安福特线路图第七章电路一般信息
-2M8起动马达O5 发电机P93蓄电池接线盒 (BJB)P91中央接线盒 （CJB ）K36 近光 继电器K13电源保持 继电器K4 燃油泵 继电器K37远光继电器A147动力控制模块 (PCM)O1 蓄电池P91中央接线盒（CJB ）K13电源保持继电器 K4 燃油泵继电器11/2002Y108喷油嘴1Y109喷油嘴2 Y110喷油嘴3Y111喷油嘴4Y13怠速控制阀11/200201蓄电池P93蓄电池接线盒 （BJB ）K46高速冷却风扇继电器S2配置自动变速器 4RDP91中央接线盒 （CJB ）N282多功能开关 0）关闭 13）驻车灯 14）近光灯配置手动变速器配置自动变速器B120 档位 传感器M8起动马达配置ABSD20数据接口N278 点火开关 0）断开 1）附件 2）运行 3） 起动P91中央接线盒配置自动 变速箱K41点火继电器未配置前雾灯自动变速箱P91中央接线盒 （CJB ）B120档位传感器 2）倒档（R ）N93换档杆单元P91中央接线盒 （CJB ）A120自动变速器 模块P91中央接线盒 （CJB ）K1 后风窗 加热 继电器未配置电动后视镜配置电动后视镜R19后风窗加热器N10后风窗加热器开关P91中央接线盒 （CJB ）未配置中控锁配置中控锁A39 时钟A11 收音机E18顶蓬灯，前E57行李箱灯A128加热控制模块R42点烟器， 前D20数据接口（DLC ） R42点烟器， 前N193电动后视镜 调节开关M68车门锁止电机， 右前M67车门锁止电机， 左前E114 阅读灯， 右后E115 阅读灯， 左后高配置高配置P91中央接线盒 （CJB ）K13电源保持 继电器K1后风窗加 热继电器A147动力控制模块 （PCM ）11/2002配置中控锁P91中央接线盒 （CJB ）K106 防盗闪光 继电器N282 多功能 开关E9尾灯总成， 左后E1大灯，左前A30组合仪表A11 收音机A128加热控制模块N10后风窗加热器开关N56前雾灯开关N5后雾灯开关N93换档杆单元自动变速器除外N155 行李箱释放开关 P91中央线路盒（CJB ） E10尾灯总成， 右后E7大灯，右前 E88 牌照灯P91中央接线盒（CJB ）N61燃油切断阀-4P91中央接线盒（CJB）配置前雾灯K26前雾灯继电器N282多功能开关P91中央接线盒（CJB）E1大灯，左前E7大灯，右前M111前风窗雨刮电机P91中央接线盒（CJB）K11间歇雨刮继电器，前N282多功能开关P91中央接线盒（CJB）配置自动变速器手动变速器N276倒档开关A30组合仪表N318制动灯开关A128暖风控制模块Y100暖风控制电磁阀P91中央接线盒（CJB）K1后风窗加热器继电器P91中央接线盒 （CJB ）K32空调全开 节气门 继电器N266三通压力开关P91中央接线盒 （CJB ）N282 多功能 开关N297车窗控制开关，右前N300 车窗控制开关，左前N282多功能开关M3暖风电机M69空气循环 执行器07/2002-11P91中央线路盒（CJB ）A11 收音机A39时钟P91中央接线盒（CJB ）A147动力控制模块 （PCM ）T1点火线圈A39 时钟A11 收音机低档配置车辆其他配置车辆 -12P91中央接线盒（CJB）A30组合仪表E1大灯，左前E7大灯，右前P91中央接线盒K33喇叭继电器A7ABS控制模块A77防盗/中控锁模块P91中央接线盒 （CJB ）N93换档杆单元N120 档位 传感器A120自动变速器模块E109 倒车灯， 右E105 倒车灯， 左P91中央接线盒 （CJB ）B89 氧传感器（HO2S ）M76电动后视 镜马达， 右前M75 电动后视镜马达，左前07/2002P91中央接线盒（CJB）高配置A7ABS控制模块A29安全气囊模块A77防盗/中控锁模块P93蓄电池接线盒(BJB)K37远光继电器K4燃油泵继电器K36近光断电器P93蓄电池接线盒（BJB）K46高速冷却风扇继电器N278点火开关K41点火继电器P91中央接线盒（CJB）07/2002。
接近完美 福特翼虎原厂导航介绍及使用说明
汽车知识【摘要】：翼虎上市不久，这让它的德系对手，来自上海大众的途观感到坐立不安，下面我们就来了解一下，翼虎的导航系统是否优秀，在这一项上能不能有好的的表现。
翼虎虽上市不久，但它的关注度和销量都是节节攀升的，这让它的德系对手，来自上海大众的途观感到坐立不安，途观的导航系统一直受人诟病，下面我们就来了解一下，翼虎的导航系统是否优秀，在这一项上能不能有好的的表现。
注：需要特别说明的是，我们所展示的部分并不是原厂导航设备中所有内容，仅仅是介绍一些关于如何使用导航、部分选项的用处，而对于一些不经常用到或者与导航无关的项目我们并没有进行介绍。
●翼虎原厂导航介绍在翼虎目前已经上市的6个车型中，除了两驱版车型以外，其余4款四驱车型都配备了8英寸的中央彩色大屏。
不过，只有售价27.58万元的2.0L GTDi四驱尊贵型才拥有导航功能，其他三款车型只能用到音频播放、蓝牙通话和空调控制等功能。
翼虎的导航操作方法只有靠触摸屏一种，触摸屏的弊端之一就是要频繁的点击屏幕，并且视线都要集中在屏幕上，所以在行车过程中可以说是比较危险的。
如果像奥迪的MMI系统和宝马的iDrive系统一样，能用按键、旋钮加触摸屏的方式来操作就好了。
下面我就来详细看看翼虎的导航操作。
从体验的结果来看，翼虎的导航系统比较让人满意，界面很清爽，能很快地找到想要点击的区域，屏幕分辨率也在同级车型的中上水平，唯一有一点不大让人舒服的是系统的反应速度还是稍微慢了一些。
看完了导航系统的操作，我们再来了解一下翼虎这套多媒体系统丰富的其他功能，除了基本的导航功能以外，蓝牙通话/播放音乐、视频/音频播放和空调系统控制也是这套系统重要的组成部分。
●全文总结：从我们本次对翼虎原厂导航系统的体验情况来看，这套系统还是有许多可圈可点的地方，首先是大屏幕灵敏的触控感受给我留下很深的印象，人机交互界面感觉很精致;其次是它丰富的多媒体功能，多种音源输入方式非常适合现在数码设备众多的年轻人们。
长安福特翼虎汽车技术亮点解读
长安福特翼虎汽车技术亮点解读作者：阿伦来源：《汽车与驾驶维修》2013年第07期翼虎是长安福特汽车有限公司生产的一款中高档运动型多功能汽车，该车采用1.6GTDl和2.0GTDl发动机，匹配6挡双离合变速器。
在车身电气方面，其采用了先进的网络通信系统，部分车型采用了电动感应式行李舱门、车道偏离警告、自动泊车及自适应巡航控制等系统。
为了方便广大读者对该车的了解，在此对其部分技术亮点进行简要介绍。

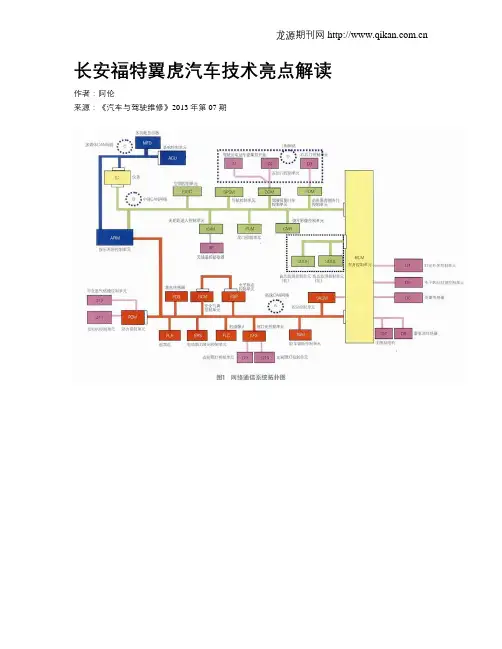

一、车载网络通信系统该车载网络通信系统采用了6种网络，包括HS-CAN、MS-CAN、MM-CAN、LlN、独立的MS-CAN及独立的HS-CAN，其网络通信系统拓扑图如图1所示。
BCM是HS-CAN和MS-CAN的网关，IC是MM-CAN和MS-CAN的网关。
单独的中速网MS-CAN网络的端电阻都集成在了BCM内部。
二、电动感应式行李舱系统1.功能概述翼虎装备了电动感应式行李舱门，在操作时，可以通过按下行李舱门控制开关（中控面板下方）、按下车上或遥控按钮上的行李舱门控制开关对其进行控制。
另外，该车装备的电动行李舱门还具有自动感应控制功能。
所谓自动感应，即用户只需随身携带具有无钥匙进入功能的车钥匙靠近车辆，钥匙可放在衣服口袋或包中。
当用户接近后保险杠处并在后保险杠中央小幅摆腿部，行李舱门即可自动解锁升起。
当然，传感器需要同时检测到腿部和摆动动作才能解锁并开启行李舱门，以此避免行李舱门误开的情况。
如有动物路过车底，汽车碰到道路中的凸块或其他类似情况，行李舱门不会解锁开启。
当车辆具有这一功能后，物品可以轻松放入行李舱内，并可根据用户的需求调节行李舱门开启的高度。
在关闭行李舱门时，只需要重复同一摆动动作即可。
2.结构组成电动感应式行李舱门系统由行李舱门控制单元、电动行李舱门锁栓、电动行李舱门电机、防夹开关、电动感应式行李舱门控制单元、电动感应式行李舱门下部传感器及电动感应式行李舱门上部传感器等元件组成（图2）。
3.系统控制原理电动感应式行李舱门系统控制原理图如图3所示。
