雷击浪涌发生器的详细介绍
雷击浪涌的防护解析
雷击浪涌的防护解析1、电子设备雷击浪涌抗扰度试验标准电子设备雷击浪涌抗扰度试验的国家标准为GB/T17626.5（等同于国际标准IEC61000-4-5 ）。
标准主要是模拟间接雷击产生的各种情况：（1）雷电击中外部线路，有大量电流流入外部线路或接地电阻，因而产生的干扰电压。
（2）间接雷击（如云层间或云层内的雷击）在外部线路上感应出电压和电流。
（3）雷电击中线路邻近物体，在其周围建立的强大电磁场，在外部线路上感应出电压。
（4）雷电击中邻近地面，地电流通过公共接地系统时所引进的干扰。
标准除了模拟雷击外，还模拟变电所等场合，因开关动作而引进的干扰（开关切换时引起电压瞬变），如：（1）主电源系统切换时产生的干扰（如电容器组的切换）。
（2）同一电网，在靠近设备附近的一些较小开关跳动时的干扰。
（3）切换伴有谐振线路的晶闸管设备。
（4）各种系统性的故障，如设备接地网络或接地系统间的短路和飞弧故障。
标准描述了两种不同的波形发生器：一种是雷击在电源线上感应生产的波形；另一种是在通信线路上感应产生的波形。
这两种线路都属于空架线，但线路的阻抗各不相同：在电源线上感应产生的浪涌波形比较窄一些（50uS），前沿要陡一些（1.2uS）；而在通信线上感应产生的浪涌波形比较宽一些，但前沿要缓一些。
后面我们主要以雷击在电源线上感应生产的波形来对电路进行分析，同时也对通信线路的防雷技术进行简单介绍。
2、模拟雷击浪涌脉冲生成电路的工作原理上图是模拟雷电击到配电设备时，在输电线路中感应产生的浪涌电压，或雷电落地后雷电流通过公共地电阻产生的反击高压，的脉冲产生电路。
4kV时的单脉冲能量为100焦耳。
图中Cs是储能电容（大约为10uF，相当于雷云电容）；Us为高压电源；Rc为充电电阻；Rs为脉冲持续时间形成电阻（放电曲线形成电阻）；Rm为阻抗匹配电阻Ls为电流上升形成电感。
雷击浪涌抗扰度试验对不同产品有不同的参数要求，上图中的参数可根据产品标准要求不同，稍有改动。
浪涌保护器 介绍
浪涌保护器ADM5系列浪涌保护器（电涌保护器）又称避雷器，简称（SPD）适用于交流50/60HZ，额定电压至380V的供电系统（或通信系统）中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业以及工业领域电涌保护的要求，具有相对相，相对地，相对中线，中线对地及其组合等保护模式。
最原始的浪涌保护器羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“浪涌保护器”。
20世纪20年代，出现了铝浪涌保护器，氧化膜浪涌保护器和丸式浪涌保护器。
30年代出现了管式浪涌保护器。
50年代出现了碳化硅防雷器。
70年代又出现了金属氧化物浪涌保护器。
现代高压浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。
浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压。
本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲，可能引起浪涌的原因有：重型设备、短路、电源切换或大型发动机。
而含有浪涌阻绝装置的产品可以有效地吸收突发的巨大能量，以保护连接设备免于受损防雷器浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。
当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。
3基本特点保护通流量大，残压极低，响应时间快；·采用最新灭弧技术，彻底避免火灾；·采用温控保护电路，内置热保护；·带有电源状态指示，指示浪涌保护器工作状态；·结构严谨，工作稳定可靠。
4专业术语1、接闪器Air-termination system用于直接接受或承受雷击的金属物体和金属结构，如：避雷针、避雷带（线）、避雷网等。
2、引下线Down conductor system连接接闪器与接地装置的金属导体。
雷击浪涌发生器
雷击浪涌发生器

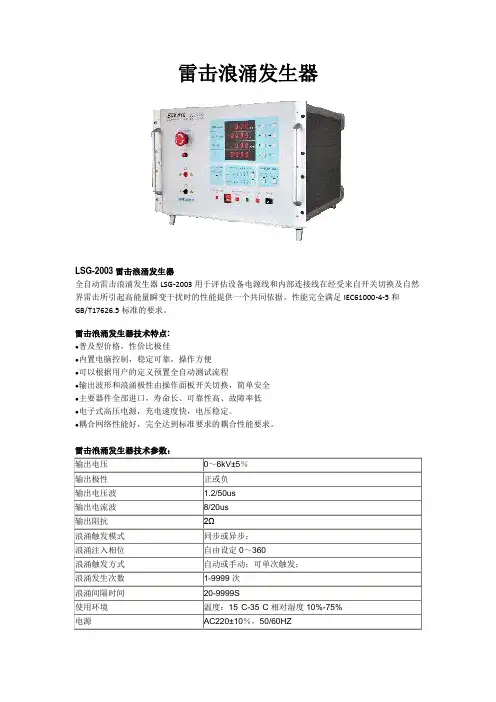

LSG-2003雷击浪涌发生器
全自动雷击浪涌发生器LSG-2003用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。
性能完全满足IEC61000-4-5和
GB/T17626.5标准的要求。
雷击浪涌发生器技术特点:
●普及型价格，性价比极佳
●内置电脑控制，稳定可靠，操作方便
●可以根据用户的定义预置全自动测试流程
●输出波形和浪涌极性由操作面板开关切换，简单安全
●主要器件全部进口，寿命长、可靠性高、故障率低
●电子式高压电源，充电速度快，电压稳定。
●耦合网络性能好，完全达到标准要求的耦合性能要求。
雷击浪涌发生器技术参数：
雷击浪涌发生器应用行业:
自动化控制、电力测控、医疗仪器、秤重系统、三表行业、智能低压电器、LED灯具、智能家电等等。
东莞市广凌电子科技有限公司为您提供
/。
【2019年整理】关于雷击浪涌的介绍
U
1.0 0.9
B
T1=1.67T=10s30%
0.5 0.3
A
T2
半峰时间：
T2=700s20%
0.0 O T T1
t
NS61000-5E简介
仪器特点: 1.国内第一家采用单片机程序设定,使
仪器操作更加简便. 2.多种雷击波形组合,一台可以适用于
多种雷击实验. 3.正负极性可以自动切换.极大程度方
KV
KV
KV
KV
KV
KV
KV
KV
0 NA NA NA NA NA NA NA NA 1 NA 0.5 NA 0.5 NA 0.5 NA NA 2 0.5 1.0 0.5 1.0 NA 1.0 NA 0.5 3 1.0 2.0 1.0 2.0 NA 2.0 NA NA 4 2.0 4.0 2.0 4.0 NA 2.0 NA NA 5 2） 2） 2.0 4.0 NA 4.0 NA NA X
工业过程测量与控制装置的抗电涌性能试验是模拟设 备在不同环境与安装条件下可能遇到的雷击或开关切换过 程中所造成的电压和电流浪涌。它为评定设备的电源线、 输入/输出线，以及通信线路在遭受到高能量脉冲干扰时的 抗干扰能力建立一个共同依据。
其中，雷击瞬变主要是模拟间接雷击（设备通常都无法 经受直接雷击），如：
关于雷击浪涌的介绍
1 概述 2 雷击浪涌发生器 3 新型雷击浪涌发生器及实验等级 4 耦合和去耦网络 5 试验方法
概述
雷击是很普通的物理现象，据统计，全世界有4万多 个雷暴中心，每天大约有8百万次雷击发生，这意味着每 秒钟至少有100次雷击。此外，输电线路中的开关动作也 能产生许多高能量的脉冲。它们对电子设备的可靠性有很 大的影响。为此，许多国际和国内标准都提到要进行雷击 浪涌试验。但不同标准的试验目的是不同的，举例说，高 电压试验也有雷击试验，但用于材料的脉冲耐压试验。
浪涌发生器用途
浪涌发生器是一种电力设备，用于保护其他电气设备免受过电压浪涌的损害。
当电网或电力系统中出现突发的高电压脉冲时，这些脉冲可以对敏感的电子设备、计算机、通信设备、家用电器等造成瞬态过电压损坏。
浪涌发生器的主要用途包括以下几个方面：
1.保护电子设备：在家庭和办公环境中，浪涌发生器可用于保护计算机、电视、音响系统、
网络设备等敏感电子设备，防止雷击、电网故障或其他原因引起的过电压对其造成损害。
2.保护工业设备：在工业领域中，浪涌发生器可以应用于各种工业自动化设备、控制系统、
电机驱动器、PLC等设备的保护。
3.保护通信设备：电话交换机、传真机、计算机服务器等通信设备对过电压非常敏感，浪
涌发生器可以有效地保护这些设备免受外界干扰和损坏。
4.保护家用电器：浪涌发生器可以应用于家庭中的电视、冰箱、洗衣机、空调等家用电器，
防止过电压对它们的损坏。
总之，浪涌发生器主要用于保护各种电气设备免受过电压浪涌带来的潜在损害，确保设备正常运行并延长其使用寿命。

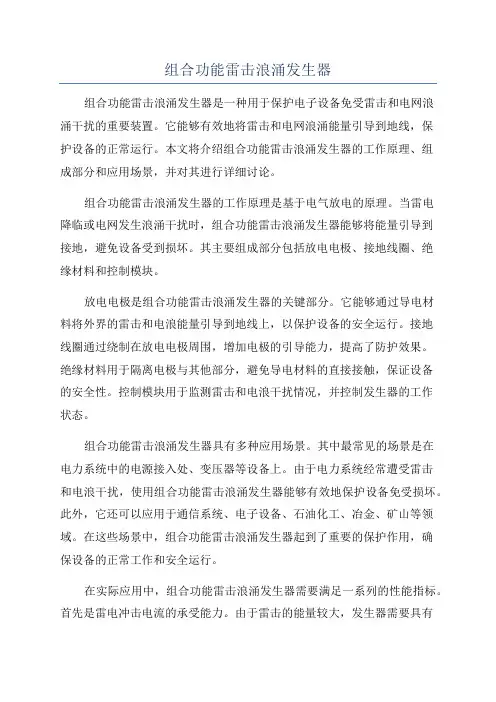

组合功能雷击浪涌发生器
组合功能雷击浪涌发生器组合功能雷击浪涌发生器是一种用于保护电子设备免受雷击和电网浪涌干扰的重要装置。
它能够有效地将雷击和电网浪涌能量引导到地线，保护设备的正常运行。
本文将介绍组合功能雷击浪涌发生器的工作原理、组成部分和应用场景，并对其进行详细讨论。
组合功能雷击浪涌发生器的工作原理是基于电气放电的原理。
当雷电降临或电网发生浪涌干扰时，组合功能雷击浪涌发生器能够将能量引导到接地，避免设备受到损坏。
其主要组成部分包括放电电极、接地线圈、绝缘材料和控制模块。
放电电极是组合功能雷击浪涌发生器的关键部分。
它能够通过导电材料将外界的雷击和电浪能量引导到地线上，以保护设备的安全运行。
接地线圈通过绕制在放电电极周围，增加电极的引导能力，提高了防护效果。
绝缘材料用于隔离电极与其他部分，避免导电材料的直接接触，保证设备的安全性。
控制模块用于监测雷击和电浪干扰情况，并控制发生器的工作状态。
组合功能雷击浪涌发生器具有多种应用场景。
其中最常见的场景是在电力系统中的电源接入处、变压器等设备上。
由于电力系统经常遭受雷击和电浪干扰，使用组合功能雷击浪涌发生器能够有效地保护设备免受损坏。
此外，它还可以应用于通信系统、电子设备、石油化工、冶金、矿山等领域。
在这些场景中，组合功能雷击浪涌发生器起到了重要的保护作用，确保设备的正常工作和安全运行。
在实际应用中，组合功能雷击浪涌发生器需要满足一系列的性能指标。
首先是雷电冲击电流的承受能力。
由于雷击的能量较大，发生器需要具有足够的电流承受能力，以保证设备的正常运行。
其次是浪涌干扰电压的引导能力。
发生器需要具备低阻抗特性，能够迅速将电压引导到地线上，避免设备受到浪涌干扰。
此外，发生器还需要具备快速反应和高可靠性的特点，以确保设备得到及时的保护。
总之，组合功能雷击浪涌发生器是一种用于保护电子设备免受雷击和电网浪涌干扰的重要装置。
它通过将外界的能量引导到地线，保护设备的正常运行。
其工作原理是基于电气放电的原理，主要由放电电极、接地线圈、绝缘材料和控制模块组成。
关于雷击浪涌的介绍
2）经由气体放电管耦合 对非屏蔽的非平衡线路中那 些因功能上的原因（如信号的传 输速率交高）而不适宜于采用电 容耦合的场合可采用此方法。 （3）用于非屏蔽对称工作内部接 线/通信线路的耦合和去耦网络 对平衡的内部接线/通信线路， 通常不采用电容耦合，而通过气 体放电管来完成耦合功能（见 CCITT所推荐的K17）。具体线 路参见右图。在多导体电缆中， 本耦合网络还具有调节浪涌电流 分布的作用。
CCITT
COM SURGE OUT PE 15 40
1
2
3
4
INPL3 L4 PE
保护 装置
L2 L3 L4 PE
EUT
NS61000-5K SURGE OUT <2 2 COM 键盘(见主机)
POWER
Power on
COM IN SURGE IN SURGE OUT COM
CDN-5320B
NORMAL L1 L2 L3 N
COMMON L1 L1 L2 L3 N L2 L3 N PE
L1 L2
D N
L3 N PE
CCITT
COM 1 2
SURGE OUT PE 3 4 15 40 INPUT
L1 L2 L3 L4 PE
L1 L2 L3 L4 PE
试验方法
为用户方便起见，本 网络的面板布局已仿照 标准（IEC61000-4-5） 关于三相线路的接线要 求绘出，用户只要参照 标准给定的接线方法接 线即可。 1、差模试验
NA 0.5 1.0 2.0 2.0 4.0
NA NA NA NA NA NA
NA NA 0.5 NA NA NA
耦合和去耦网络
耦合网络用于雷击浪涌发生 器向被试设备传递浪涌干扰波的 通路。而去耦网络则在被试设备 进行实验期间，用于防止浪涌干 扰窜入同一电网的其他用电设备。 （1）用于AC/DC电源电路的 耦合和去耦网络 如图画出了三相系统的耦合 和去耦网络。从图中可见，利用 耦合电容可以把试验用的电压波 形加到线与线（差模干扰）或线 与地（共模干扰）之间。
雷击浪涌设备操作规程
雷击浪涌设备操作规程一、用途模拟雷电环境下电子电器设备雷击浪涌抗扰度是否符合设计要求。
二、外形简介2.1雷击浪涌发生器雷击浪涌发生器，用于产生浪涌信号，并可以直接耦合给单相待测设备，型号为EMC61000-5A显示屏：显示参数电源键：雷击浪涌发生器供电开关复位键：切断浪涌信号输出启动键：打开浪涌信号输出设置键：通过上下左右四个键和中间确定键对参数进行设置耦合端口：接三相耦合网络EUT供电输出端口：给待测设备供电端口EUT电源键：给待测设备供电开关电源线：接普通民用电，给设备供电接地线：接大地变压器：将普通民用电转变为标准220V 电变压器供电端口：电压输入端口EUT 电源输入端口：接变压器输出端口，给待测设备供电2.2耦合去耦网络SGN-2AEUT 供电端口接地线电源线EUT 电源输入端口变压器变压器供电端口电源键：耦合去耦网络供电开关EUT电源键：待测设备供电开关耦合信号输入端口：接收雷击浪涌发生器输入信号EUT供电接口：为三相待测设备供电电源线接地线EUT电源输入端口变压器供电端口电源线：接普通民用电，给设备供电接地线：接大地变压器：将普通工业电转变为标准380V电变压器供电端口：电压输入端口，接380V强电EUT电源输入端口：接变压器输出端口，给待测设备供电三、连线方式以集中器连线图为例3.1 单向供电连接3.2 三相供电连接四、参数设置脉冲群发生器所有参数可直接通过控制面板“设置键”来设置；翻页时只能向下翻页不能向上翻页。
4.1 测试等级设置图 1 测试等级设置界面当光标选中测试等级（LEVEL:1P～LEVEL:5A；USER:1～50）选项时，按操作键中间的圆按键进入测试等级编辑界面，此时被编辑选项将会闪烁。
按“?或?”键选择编辑选项，当选择“LEVEL或USER”等级模式编辑时，按“▲或▼”键选择“USER或LEVEL”；当选择等级选项编辑时，按“▲、▼、?、?”键选择测试等级选项。
浪涌保护器(防雷器)科普知识
浪涌保护器（防雷器）科普知识电涌保护器SPD也称为电涌放电器,所有用于特定目的的电涌保护器实际上都是一种快速开关，并且电涌保护器在一定的电压范围内被激活。
激活后，浪涌保护器的抑制元件将从高阻抗状态断开，L极将变为低电阻状态。
通过这种方式，可以排出电子设备中的局部能量浪涌电流。
在整个雷电过程中，电涌保护器将在极点上保持相对恒定的电压。
该电压可确保浪涌保护器始终开启，并且可以安全地将浪涌电流释放到大地。
换句话说，电涌保护器可保护敏感的电子设备免受雷电事件、公共电网开关活动、功率因数校正过程以及内部和外部短期活动产生的其他能量的影响。
应用闪电对人身安全有明显的威胁，对各种设备构成潜在威胁。
电涌对设备的损害不仅限于直接交流电涌保护器T2SLP40-275-1S+1雷击。
近距离雷击对敏感的现代电子设备构成巨大威胁;另一方面，雷云之间的距离和放电中的雷电活动会在电源和信号回路中产生强烈的浪涌电流，使正常流量设备正常。
运行并缩短设备的使用寿命。
由于接地电阻的存在，雷电流流过大地，从而产生高电压。
这种高电压不仅危及电子设备，而且由于步进电压而危及人的生命。
浪涌，顾名思义是超过正常工作电压的瞬态过电压。
从本质上讲，电涌保护器是一种在短短几百万分之一秒内发生的猛脉冲，并可能导致浪涌：重型设备、短路、电源开关或大型发动机。
含有避雷器的产品可以有效吸收突然爆发的能量，以保护连接的设备免受损坏。
电涌保护器，也称为避雷器，是为各种电子设备、仪器和通信线路提供安全保护的电子设备。
当由于外部干扰在电路或通信线路中突然产生电流或电压时，电涌保护器可以在很短的时间内进行分流，从而避免浪涌损坏电路中的其他设备。
基本功能电涌保护器流量大，残余电压低，响应时间快；采用最新的灭弧技术，彻底避免火灾；内置热保护的温控保护电路；带有电源状态指示，指示电涌保护器的工作状态；结构严谨，工作稳定可靠。
术语1、空气终端系统电涌保护器用于直接接受或承受雷击的金属物体和金属结构,例如避雷针,防雷带（线）,防雷网等。
雷击浪涌试验详细介绍
,.雷击浪涌试验细则1 试验环境布置考虑试验安全性问题，建议将试验设备LSG506A以及CDN-532A接地。
LSG背面板接地线参考接地板图1 浪涌试验环境布置1.1 EUT电源端的试验配置EUT电源端的试验包括AC主回路三相的试验和控制模块供电端子单相的试验。
各项试验中包括线-线与线-地两种方式。
示意图分别见图2-图5。
,.图2 交流线（三相）上电容耦合的试验配置，线-线图3交流线（三相）上电容耦合的试验配置，线-地耦合网络,.图4 交/直流上电容耦合的配置，线-线图5 交/直流上电容耦合的配置，线-地注：图2-图5为干扰叠加在电源线上的原理图，并不是进行试验时我们的接线图。
1.2 EUT非屏蔽互联线的试验配置,.图6 非屏蔽互连线的试验配置，电容耦合方式注：此方法用于对EUT 的I/O ，控制线端子进行浪涌试验。
需使用40欧姆的电阻，以保护EUT 受试设备。
1.3 EUT 屏蔽通信线的试验配置图7 屏蔽线的试验配置，直接施加根据GB17626.5中7.6节的要求，非金属外壳产品的屏蔽线试验，可以直,.接施加在屏蔽线上。
如上图所示，以共模的方式将浪涌干扰加到屏蔽线层上。
2 CPS 试验方法2.1 KB0-T 、KB0-R 、KB0-B 的 AC 主回路电源端口试验（1）试验判据标准中无明确要求，参照试验判据表1，给出试验结果。
（2）施加干扰电压水平主回路电源线的试验水平为线-地4kV ，线-线2kV 。
脉冲在正负两个极性进行，相角为0°、90°。
在每一极性和相角施加5次脉冲（共20个脉冲），每个脉冲之间的时间间隔为1min 。
（3）受试设备接线方式KB0-T 、KB0-R 和KB0-B 主回路串联，进行线-线、线-地试验的接线方式分别如图8、9所示。
图8中左图所示为标准中规定的受试设备的AC 主回路接线图，即将主回路三相串联，并用升流器分别给受试设备提供0.9倍和2倍的额定电流（0.9倍时，EUT 中的脱扣器应不动作，2倍额定电流时应在规定的时间内动作）。
雷击浪涌说明书：SUG61005BG
雷 击 浪 涌 发 生 器 LIGHTNING SURGE GENERATORSUG61005BG使 用 说 明 书Prima上海普锐马电子有限公司 Add:上海久富开发区盛龙路77号前 言感谢您使用本公司出品的雷击浪涌发生器，为了让您轻松、方便的使用本产品，我们随机配备了内容详尽的使用说明，您从中可以获取有关产品的介绍，使用方法等方面的知识。
在您开始使用本仪器前请先详细阅读说明书，以便您能正确使用本仪器。
如有任何印刷错误望客户谅解。
Add:上海久富开发区盛龙路77号使用注意事项雷击浪涌发生器在工作时产生高能量（高电压、大电流）的浪涌。
为安全起见，请阅读本说明书，并正确使用本设备。
使用中请注意以下几点：(1) 当手潮湿或相对湿度超过75%时，不要使用本设备。
(2) 因为有高压脉冲加到输出接线端子（如L，N，COM），如果改换接线，务必要在确认高压电源处于断开状态（即液晶上显示HV OFF）才能进行。
(3) 尽管操作本设备时，很少遇到电击，但为安全起见，在操作时不要进食，防止偶然因电击引起的进食阻塞。
(4) 用本设备做试品的抗干扰试验时，要注意将本设备的接地端子与大地接在一起。
(5) 本设备是利用高压水银开关来产生高压脉冲，严禁在设备倾斜状态下，进行试验。
(6) 内带高压，请勿随意拆卸或敞开机壳工作。
Add:上海久富开发区盛龙路77号目 录第 1 章产品概述 (1)1.1 适用范围 (1)1.2 浪涌产生原理 (1)1.3 产品技术指标 (2)第 2 章仪器整体介绍 (3)2.1 前面板 (3)2.2 后面板 (5)第 3 章操作说明 (6)3.1 LEVEL&USER界面及按键说明 (6)3.2 PROGRAM界面及按键说明 (10)第 4 章试验方法 (12)4.1 综合波2Ω/500Ω输出接线. (12)4.2 综合波施加在单相电源线上 (12)4.3 操作步骤 (15)4.4 波形检测 (17)4.5 实验评估 (17)第 5 章故障及维修 (18)5.1 常见问题处理 (18)5.2 维修保养及保证 (18)第 6 章附件 (19) Add:上海久富开发区盛龙路77号第 1 章 产品概述1.1适用范围SUG61005BG是严格按照国际电工委员会IEC颁布的IEC61000-4-5标准制造，适用于国标GB/T17626.5，其性能指标符合标准相应要求。
雷击浪涌发生器工作原理
雷击浪涌发生器工作原理
雷击浪涌发生器是一种用于保护电子设备免受雷击和浪涌电压影响的设备。
它的工作
原理涉及到电磁感应和电压调节等多种物理原理。
下面将详细介绍雷击浪涌发生器的工作
原理。
雷击浪涌发生器的工作原理与电磁感应有关。
当雷电击中地面或建筑物时，会产生大
量的雷电电流。
这些雷电电流会通过各种导体进入电力供应系统，导致大面积的电压浪涌。
此时，如果没有雷击浪涌发生器的保护，这些电压浪涌可能会对电子设备产生严重的损
害。
雷击浪涌发生器采用电磁感应原理来保护电子设备。
它通常由线圈和电容器组成。
当
电压浪涌通过线路传输时，线圈会产生电磁感应，从而产生一个与电压波形相反的电流。
这种反向电流会通过电容器进行消耗，保护电子设备不受损害。
雷击浪涌发生器的工作原理还与电压调节有关。
在电力系统中，电压不稳定会给设备
带来潜在的危害。
雷击浪涌发生器可以通过电压调节来保护设备免受电压波动的影响。
当
电压超过设定的阈值时，雷击浪涌发生器会自动启动，将过高的电压消耗掉，从而保护设
备的正常运行。
雷击浪涌发生器还可以利用金属氧化物压敏电阻等元件来抑制雷击和浪涌电压。
压敏
电阻具有电阻值随电压变化而变化的特点，当电压超过设定阈值时，它会迅速减小电流，
从而将过高的电压消耗掉，起到保护作用。
雷击浪涌发生器通过电磁感应、电压调节和压敏电阻等原理，保护电子设备免受雷击
和浪涌电压影响。
它是电力系统中不可或缺的重要设备，为电子设备的稳定运行提供了重
要保障。
全自动雷击浪涌发生器 SG5010H
通用参数
工作电源
AC220V ± 10%，50/60Hz
环境温度
-10-+40℃
相对湿度
35%-85%RH（无凝露）
接地电阻
不大于0.5Ω
外形尺寸
600x700 x 1730mm（35U）
重量
约200kg
无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的
气体、电源电压的波形为正弦波,波形畸变率<5%
附件
భኡሤਈޘອ!
示波器
TDS3012C
电流探头
HILOK TR411 10kA
电压探头
P6015A，40kV peak
电流、电压双路峰值采集，LCD 触摸 峰值采集系统
屏界面显示输出数据
测试箱
PA350，
控制软件
MCS3000 ， 用 于 远 程 控 制 ， 运 行 于 windows xp，windows2000, windows7
技术参数>SG 5010H 系列>20130221 V1.0 面向未来的现代化测试设备
全自动多功能雷击浪涌试验台
SG 5010H
> IEC61000-4-5 > IEC 61643-1 > GB/T17626.5 > GB/T16927.1 > ITU K21 > ITU K44 >…
SG5010H 系列全自动浪涌试验台是以公司第三代智能化多功能综合测试发生器为基础，在技术上采用了可编程控制器 和计算机技术，极大地简化了系统组成，提高了系统的可靠性。这在高电压、大电流试验中大大增强了系统的安全性， 避免设备可能遭受高压放电瞬态过程的危害。独特的彩色触摸屏操作界面具有良好的人机对话功能，操作过程方便简单， 只须在参数设置页面进行简单的试验需求设置，即可完成各种测试过程自动执行，具有系统集成度高、控制智能化，操 作简便，节省测试时间等优点。可选配智能测量采集系统，峰值电压电流 LCD 显示。
LSG雷击浪涌发生器配置技术方案书
LSG雷击浪涌发生器配置技术方案书一、测试标准对照表二、仪器配置方案设备：雷击浪涌发生器1．测试项目来源雷电击中一次高压系统或击中二次低压供电系统线路、或通信线路上；空中云层间放电或云层与大地间放电，地电流会进入地线；开关操作如电容器组的切换、晶闸管的通断、设备和系统对地短路和电弧故障等也可在电网上产生暂态过电压或过电流；浪涌呈脉冲状，其波前时间为微秒，脉冲半峰值时间从几十微秒到几百微秒，脉冲幅度从几百伏到几万伏，是一种能量较大的骚扰。
2．试验等级浪涌试验等级的选择取决于安装情况，关系如下：1～4类：电压－1.2/50μs，电流－8/20μs第5类：对电源线端口和短距离信号电路/线路端口：1.2/50μs（8/20μs）对长距离信号电路/线路端口：10/700μs根据标准规定，除选定试验等级外其它较低的试验等级也应得到满足。
因此试验电压应逐渐增加到规定的试验等级；因为受试设备所采用的压敏电阻等保护元件具有非线性电流－电压特性。
3．试验方法3．1 试验波形组合波信号发生器：至少能输出±4kV、1.2/50μs（开路电压）和2kA、8/20μs（短路电流）。
10/700μs信号发生器应至少能输出±4kV、10/700μs开路电压、100A的短路电流。
图9 浪涌信号组合波形3．2试验配置交直流、三相电源耦合浪涌试验布置图信号、控制线耦合浪涌试验布置图3．3 试验方法1、根据所采用的标准来确定试验等级和信号发生器。
2、确定信号发生器的源阻抗：对于电源线的线－线耦合时为2Ω，线－地耦合时为12Ω。
对互连线路试验时为42Ω。
3、对正负极性均要进行测试。
4、每个试验至少加5次正极性和5次负极性，每分钟最多只能加入一个浪涌。
5、向交流电源端口施加浪涌的相角应分别在0°、90°、180°、270°上同步加入。
正极性浪涌在90°相位、负极性在270°相位加入时，可以叠加出最大的电压值。
雷击浪涌的防护全面解析
雷击浪涌的防护全面解析1、电子设备雷击浪涌抗扰度试验标准电子设备雷击浪涌抗扰度试验的国家标准为GB/T17626.5（等同于国际标准IEC61000-4-5 ）。
标准主要是模拟间接雷击产生的各种情况：（1）雷电击中外部线路，有大量电流流入外部线路或接地电阻，因而产生的干扰电压。
（2）间接雷击（如云层间或云层内的雷击）在外部线路上感应出电压和电流。
（3）雷电击中线路邻近物体，在其周围建立的强大电磁场，在外部线路上感应出电压。
（4）雷电击中邻近地面，地电流通过公共接地系统时所引进的干扰。
标准除了模拟雷击外，还模拟变电所等场合，因开关动作而引进的干扰（开关切换时引起电压瞬变），如：（1）主电源系统切换时产生的干扰（如电容器组的切换）。
（2）同一电网，在靠近设备附近的一些较小开关跳动时的干扰。
（3）切换伴有谐振线路的晶闸管设备。
（4）各种系统性的故障，如设备接地网络或接地系统间的短路和飞弧故障。
标准描述了两种不同的波形发生器：一种是雷击在电源线上感应生产的波形；另一种是在通信线路上感应产生的波形。
这两种线路都属于空架线，但线路的阻抗各不相同：在电源线上感应产生的浪涌波形比较窄一些（50uS），前沿要陡一些（1.2uS）；而在通信线上感应产生的浪涌波形比较宽一些，但前沿要缓一些。
后面我们主要以雷击在电源线上感应生产的波形来对电路进行分析，同时也对通信线路的防雷技术进行简单介绍。
2、模拟雷击浪涌脉冲生成电路的工作原理上图是模拟雷电击到配电设备时，在输电线路中感应产生的浪涌电压，或雷电落地后雷电流通过公共地电阻产生的反击高压，的脉冲产生电路。
4kV时的单脉冲能量为100焦耳。
图中Cs是储能电容（大约为10uF，相当于雷云电容）；Us为高压电源；Rc为充电电阻；Rs 为脉冲持续时间形成电阻（放电曲线形成电阻）；Rm为阻抗匹配电阻Ls为电流上升形成电感。
雷击浪涌抗扰度试验对不同产品有不同的参数要求，上图中的参数可根据产品标准要求不同，稍有改动。
浪涌保护器的构成和应用简述
浪涌保护器的构成和应用简述1 基本概念（1）浪涌电压：雷电击中室外输电线路时，及接通或断开的线路具有较大电感负荷时，常常会在瞬间产生很高的操作过电压，当该电压保持在1ns～2ns时，被称作尖峰电压。
持续3ns以上时，将产生浪涌效应，被称为浪涌电压（或浪涌电流）。
浪涌电压会对整个配电网络设备产生极大的压力甚至破坏。
（2）浪涌保护器：也称防雷器，是一种当配电网络遭受雷击或过电压操作时，为供配电设备提供保护的装置。
当电气回路因雷击或操作电压而存在尖峰电压（或电流）时，能在极短的时间内导通分流，避免浪涌电压（电流）对回路中其他设备的损害。
2 按工作原理分类2.1 开关型在正常工况时呈现为高阻抗，在回路存在因雷击或操作过电压时，其阻抗突变为低值，允许雷电流通过。
此类装置的组件主要为：放电间隙，气体放电管，闸流晶体管等。
2.2 限压型正常工况下呈现高阻抗，回路电压或电流增大时，阻抗不断减小，电流-电压特性为明显非线性。
此类装置的组件主要为：压敏电阻，限压二极管，雪崩二极管。
2.3 分流型与阻流型（1）分流型：和被保护设备元器件为并联关系，当回路存在雷电过电压（或操作过电压）时，对浪涌电流呈现低阻抗特性，分流浪涌电流，达到保护元器件的目的。
（2）阻流型：和被保护设备元器件为串联关系，当回路存在雷电过电压（或操作过电压）时，对浪涌电流呈现高阻抗特性，阻断浪涌电流通过，达到保护元器件的目的。
这两类装置的组件主要有：阻流线圈，高（低）通滤波器，1/4波长短路器。
2.4 按用途分类交（直）流电源保护器，网络信号防雷器，视频信号防雷器等。
3 浪涌保护器的基本元件3.1 放电间隙（又称保护间隙）放电间隙由两根存在一点间隔距离的金属棒构成，其中一根和被保护设备的电源线（或中性线）相连，另一根与接地线相连。
当线路中存在雷击过电压（或过电流）时，导线间隙被击穿，过电压（或过电流）被泄入大地，从而避免设备负载过量电压（或电流）。
雷击浪涌发生器的详细介绍
雷击浪涌发生器Surge generatorSG-5006 SG-5010A S G-5010B雷击浪涌发生器用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。
测试仪器的性能满足IEC61000-4-5和GB/T17626.5标准的要求。
主要技术参数Specifications项 目 Item SG-5006 SG-5010A SG-5010B 输出波形Wave generator综合波Combination wave 综合波Combination wave综合波Combination waveCCITT 波、CCITTWaveform输出电压/电流Open circuit output voltage/Short circuit output current电压波Voltage waveform ：1.2/50μs ，0～6Kv 电流波Current waveform ：8/20μs ，0～3kA综合波 Combinationwave ：电压 Voltage ：1.2/50μs ，0～10kV电流 Current ：8/20μs ，0～5kA综合波 Combinationwave ：电压 Voltage ：1.2/50μs ，0～10kV电流 Current ：8/20μs ，0～5kACCITT ：10/700μs ，0～6kV浪涌极性 Polarity 正/负Positive/Negative 浪涌发生 Triggering 手动/自动 Manu/Auto相移 Phase shift与电源同步时为 0°～360°综合波，与电源同步时为0°～360° 综合波，与电源同步时为0°～360°注：雷击浪涌发生器综合电压波可做到20KV，综合电流波可达10KA，须定制。
雷击耦合/去耦网络的详细介绍雷击耦合/去耦网络Coupling / decoupling network for SGSGN-5010A SGN-5010B SGN-20 雷击浪涌耦合/去耦网络是针对综合波在电源线上做抗扰度试验的特点和要求而设计的配套设备。
开关电源之雷击浪涌大解剖
开关电源之雷击浪涌大解剖开关电源之雷击浪涌大解剖1雷击浪涌的起因1）雷击（主要模拟间接雷）：例如，雷电击中户外线路，有大量电流流进外部线路或接地电阻，因而产生的干扰电压；又如，间接雷击（如云层间或云层内的雷击）在线路上感应出的电压或电流；再如，雷电击中了邻近物体，在其四周建立了电磁场，当户外线路穿过电磁场时，在线路上感应出了电压和电流；还如，雷电击中了四周的地面，地电流通过公共接地系统时所引进的干扰。
（2）切换瞬变：例如，主电源系统切换时（例如补偿电容组的切换）产生的干扰；又如，同一电网中，在靠近设备四周有一些较大型的开关在跳动时所形成的干扰；再如，切换有谐振线路的晶闸管设备；还如，各种系统性的故障，例如设备接地网络或接地系统间产生的短路或飞弧故障。
雷击浪涌发生后开关电源不能损坏。
两种通常的类型，“雷击”和“振铃”波。
2雷击浪涌基本保护器件介绍GDT 陶瓷气体放电管 Gas Discharge Tubes陶瓷气体放电管是一由电压导通的开关型器件，使用中并联在被保护设备的线与线或线与地端之间。
陶瓷气体放电管是防雷保护设备中应用最广泛的开关器件，浪涌电流大，极间电容低最低1p，绝缘阻值可达10G，击穿电压分散性较。
TVS 瞬态抑制二极管Thyristor Surge Suppressors瞬态抑制二极管是一种限压型的过压保护器件，以pS 级的速度把过高的电压限制在一个安全范围之内，从而起到保护后面电路的作用。
MOV 压敏电阻Metal Oxide Varistors压敏电阻是以氧化锌为材料烧结而成的半导体限压型浪涌器件，它以其优异的非线性特性和超强的浪涌吸收能力被广泛应用于电子电路中进行保护。
PTC 自恢复保险丝 Positive Thermal Coefficient自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
ESD/TVS 静电保护阵列 ESD/TVS Arrays静电保护阵列具有反应速度快，小於0.5nS，导通电压低，体积小、集成度高能同时实现多条资料线保护，电容值较低，可达0.3pF，是理想的高频保护器件。
关于雷击浪涌的介绍
NA 0.5 1.0 2.0 2.0 4.0
NA NA NA NA NA NA
NA NA 0.5 NA NA NA
耦合和去耦网络
耦合网络用于雷击浪涌发生 器向被试设备传递浪涌干扰波的 通路。而去耦网络则在被试设备 进行实验期间，用于防止浪涌干 扰窜入同一电网的其他用电设备。 （1）用于AC/DC电源电路的 耦合和去耦网络 如图画出了三相系统的耦合 和去耦网络。从图中可见，利用 耦合电容可以把试验用的电压波 形加到线与线（差模干扰）或线 与地（共模干扰）之间。
线-线 KV 线-地 KV
平衡工作电路/ 线路耦合方式
线-线 KV 线-地 KV
SDB，DB耦 合方式
线-线 KV 线-地 KV
NA NA 0.5 1.0 2.0 2）
NA 0.5 1.0 2.0 4.0 2）
NA NA 0.5 1.0 2.0 2.0
NA 0.5 1.0 2.0 4.0 4.0
NA NA NA NA NA NA
30% max
t
对综合波发生器来说，除有波形上的要求外，还 有下几点： 1. 开路电压和短路电流波形的示值公差不超过正负 10%。 2. 电压和电流浪涌波的正负极性均为必须。 3. 为增加试验难度，对用交流电源供电的设备，浪涌 在供电电压波上的注入角度要0度至360度连续可调。 4. 浪涌波至少每分钟产生一次。
CCITT
COM SURGE OUT PE 15 40
1
2
3
4
INPUT
通信 线
L1
L1 L2 L3 L4 PE
保护 装置
L2 L3 L4 PE
EUT
其中，雷击瞬变主要是模拟间接雷击（设备通常都无法 经受直接雷击），如： 1. 雷击击中外部（户外）线路，有大量的电流流入外部 线路或接地电阻，因而产生的干扰电压。 2. 间接雷击（如云层间或云层内的雷击）在外部线路 或内部线路上感应出的电压或电流。 3. 雷击击中线路邻近的物体，在其周围建立的电磁场， 使外部线路感应出电压。 4. 雷击击中的附近地面，地电流通过公共的接地系统时 所引进的干扰。
