建筑施工图概述及总平面图
合集下载
建筑工程制图课件 第九章 建筑施工图(1概述总平)
通用详图中的定位轴线，应只画圆，不注写轴线 编号。
组合较复杂的平面图中定位轴线也可采用分区编号
折线形平面定位轴线的编号
圆形平面定位轴线的编号
圆形与弧形平面图中的定位轴线，其径向轴线应以角度进 行定位，其编号宜用阿拉伯数字表示，从左下角或-90°(若径向 轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴 线宜用大写拉丁字母表示，从外向内顺序编写
的顺序排列）通读一遍，对工程对象先有一个大概的了解。
（3）负责不同专业的技术人员，根据不同要求，重点深入地 阅读不同类别的图纸。阅读时，应按先整体后局部，先文字说 明后图样，先图形后尺寸等原则依次仔细阅读。同时应特别注 意各类图纸之间的联系，以避免发生矛盾而造成质量事故和经 济损失。
建筑施工图的有关规定GB50104—2010 1. 图线
总平面图中应标注出 新建建筑物的总长、总宽
及与周围房屋或道路的间
距。同时还应标注出新建
总图中的坐标 、标高、距离宜以 米为单位，并宜取 至小数点后两位，
房屋底层室内地面和室外 整平地面的绝对标高。
室外整平地坪 的绝对标高
不足时以“0”补齐
4、定位
新建建筑物可以根据原有的建筑物或道路来定位，也 可以根据坐标（测量坐标或施工坐标）来定位。
建房屋的平面形状、位置、朝向及其与周围环境的相互关系 。它是新建房屋的定位放线、土方施工以及施工现场布置的 依据，也是其他专业（如水、电、暖、煤气）的管线总平面 图规划布置的依据。
建筑施工图——总平面图
二、总平面图的内容 1、图名与比例 图名：总平面图 比例：1：500 ， 1：1000， 1：2000
4. 定位轴线及其编号
定位轴线是施工定位、放线的重要依据。凡是承重的墙、 柱、梁、屋架、基础等构件都要画上轴线并进行编号，以确定 其位置，这些轴线称为定位轴线。对于非承重的分隔墙、次要 承重构件等，一般采用附加轴线来定位，也可注明它们与附近 轴线的相关尺寸来确定。
组合较复杂的平面图中定位轴线也可采用分区编号
折线形平面定位轴线的编号
圆形平面定位轴线的编号
圆形与弧形平面图中的定位轴线，其径向轴线应以角度进 行定位，其编号宜用阿拉伯数字表示，从左下角或-90°(若径向 轴线很密，角度间隔很小)开始，按逆时针顺序编写；其环向轴 线宜用大写拉丁字母表示，从外向内顺序编写
的顺序排列）通读一遍，对工程对象先有一个大概的了解。
（3）负责不同专业的技术人员，根据不同要求，重点深入地 阅读不同类别的图纸。阅读时，应按先整体后局部，先文字说 明后图样，先图形后尺寸等原则依次仔细阅读。同时应特别注 意各类图纸之间的联系，以避免发生矛盾而造成质量事故和经 济损失。
建筑施工图的有关规定GB50104—2010 1. 图线
总平面图中应标注出 新建建筑物的总长、总宽
及与周围房屋或道路的间
距。同时还应标注出新建
总图中的坐标 、标高、距离宜以 米为单位，并宜取 至小数点后两位，
房屋底层室内地面和室外 整平地面的绝对标高。
室外整平地坪 的绝对标高
不足时以“0”补齐
4、定位
新建建筑物可以根据原有的建筑物或道路来定位，也 可以根据坐标（测量坐标或施工坐标）来定位。
建房屋的平面形状、位置、朝向及其与周围环境的相互关系 。它是新建房屋的定位放线、土方施工以及施工现场布置的 依据，也是其他专业（如水、电、暖、煤气）的管线总平面 图规划布置的依据。
建筑施工图——总平面图
二、总平面图的内容 1、图名与比例 图名：总平面图 比例：1：500 ， 1：1000， 1：2000
4. 定位轴线及其编号
定位轴线是施工定位、放线的重要依据。凡是承重的墙、 柱、梁、屋架、基础等构件都要画上轴线并进行编号，以确定 其位置，这些轴线称为定位轴线。对于非承重的分隔墙、次要 承重构件等，一般采用附加轴线来定位，也可注明它们与附近 轴线的相关尺寸来确定。
建筑施工图识读—总平面图(建筑制图)
6.2 建筑施工图
6.2.1总平面图
8、附近的地形、地物等。 如等高线、道路、水沟、河流、池塘、土坡等 9、指北针或风向频率玫瑰图。 实线表示全年的风向频率, 虚线表示夏季的风向频率
10 建筑施工图
6.2.1总平面图
11、主要经济指标 (1) 用地面积
6.2 建筑施工图
6.2.1总平面图
二、总平面图的内容
1、图名、比例 2、用地红线 土地管理局提供给建设单位的地形图为蓝图，在蓝图上用红笔画定的土地使用范围的线称为用地红线。 总平面图中的粗双点长画线即为用地红线。 3、新建建筑物 用粗实线框表示，并在线框内用数字或者点数来表示建筑层数。
6.2 建筑施工图
6.2.1总平面图
4、新建建筑所处的地形 5、新建建筑的定位 ①利用已有房屋和道路定位 ②用坐标定位 6、新建房屋底层室内地面和室外整平地面的绝对标高。 绝对标高来表示高度数值，单位为m
13.15
7、相邻有关建筑、拆除建筑的大小、位置或范围。 原有建筑用细实线框表示，拟建建筑物用虚线表示，拆除建筑物用细实线表示，并在细实线上打叉。
用地范围内的土地面积 (2)建筑总面积
用地范围内建筑各层建筑面积总和 (3)容积率
总建筑面积与用地面积之比 (4)建筑密度
建筑物的基底面积总和与总用地面积之比 (5)绿地率
绿化面积与建设面积之比
6.2 建筑施工图
6.2.1总平面图
三、总平面图的识读
总平面图的阅读步骤如下: 1、看图名、比例、图例及有关的文字说明 2、了解工程的用地范围、地形地貌和周围环境情况 3、了解新建建筑的平面位置和定位依据 4、了解新建建筑的层数、朝向 5、了解原有建筑物、构筑物和计划扩建的项目等 6、了解道路交通及管线布置情况 7、了解绿化、美化的要求和布置情况 8、了解当地主要风向
室内设计制图与识图第第二版教学课件第五章建筑施工图
第三节 建筑平面图
（一）比例与图例 建筑平面图的比例应根据建筑物的大小和复杂程度选定，常用比例为1 ∶ 200、 1 ∶ 100、1 ∶ 50，其中1 ∶ 100 比例使用居多。 （二）定位轴线 定位轴线确定了建筑物各承重的定位和布局，也是其他建筑构配件的尺寸基准线。 定位轴线的画法和编号如图5-3 所示。建筑平面图中的定位轴线编号确定了，其他图样 的轴线编号应与之一致。
第四节 建筑立面图
（一）比例与图例 和建筑平面图一样，建筑立面图使用比例通常为1 ∶ 50、1 ∶ 100、1 ∶ 200，其 中1 ∶ 100 比例使用居多。立面图的建筑构造与配件使用图例绘制，见表5-4。外墙面 的装饰材料、做法、色彩等用文字或列表说明。
第四节 建筑立面图
（二）定位轴线 建筑立面图一般只画出两端的定位轴线和编号，以便与平面图对照。 （三）图线 建筑立面的最外轮廓线用粗实线画出，使建筑物的轮廓突出、层次分明。室外地坪 线用加粗线（1.4b ）画出；门窗洞、阳台、台阶、花池等建筑构配件的轮廓线用中实 线画出。
第一节 建筑施工图概述
（二）建筑基本组成 虽然建筑的使用要求、 空间组合、外形处理、结 构形式和规模大小等各有 不同，但它们的组成是大 同小异的。建筑的基本组 成如图5-1 所示，其作用见 表5-2。
第一节 建筑施工图概述
第一节 建筑施工图概述
（一）施工图的形成 1. 初步设计阶段 初步设计阶段主要是根据建筑项目的设计任务，明确要求，收集资料，调查研究， 并对建筑的主要问题。 方案设计图确定后，需要进一步解决结构造型及布置、各工种之间的配合等技术问 题，从而对方案作进一步修改，按一定的比例绘制初步设计图。初步设计图包括总平面 图、建筑平面图、立面图、剖面图等。此外，通常还加绘彩色透视图，表达建筑外部形 态和颜色搭配。必要时，还要制作缩小比例的模型。
2024版年度建筑施工图识图
• 表明场地上建（构）筑物、堆场、运输线路、取土弃土位置、整平场地范围及坐标网格与尺寸等。必要时，还 应表示出建筑场地的等高线、地形地貌及地质情况。
2024/2/3
8
建筑总平面图比例与尺寸标注
比例
建筑总平面图通常采用较小的比例绘制，如1:500、1:1000等，以便于表达较 大范围的场地情况。
尺寸标注
• 表明新建工程各单项工程的平面形状、层数、室内外地坪标高、新建道路的标高、坡度、转弯半径、中心线及 平面交叉点、路面宽度及断面形式等。
• 表明场地管网的布置和与场地外管网的关系：包括给水管、排水管、热力管、煤气管、供电和通讯线路等，并 附有水、电、气、暖等室外动力管网及通讯、有线电视等室外管网的初步设计或施工图以及根据规划要求预设 的接口位置的示意图等。
36
THANK YOU
2024/2/3
37
比例
立面图的比例一般与平面图一致，常用1:100、1:200、1:50等比例绘制。
尺寸标注
立面图上的尺寸标注主要是标高尺寸和某些定位尺寸。标高尺寸主要标注各层楼地面、门窗洞口上下口、台阶顶 面、雨篷底面、女儿墙压顶面等的标高。定位尺寸主要用来标注门窗洞口、雨篷、阳台、台阶等的水平位置。
2024/2/3
26
建筑剖面图识读方法与步骤
了解剖切位置及编号
根据剖面图的剖切位置和编号，与平 面图、立面图等对应起来。
了解未剖切到的可见部分
注意未剖切到但在剖面图中仍然可见 的部分，如室外地面、雨篷、台阶等。
2024/2/3
识别被剖切到的构配件
识别被剖切到的墙体、楼板、屋顶、 门窗、楼梯等建筑构配件的截面形状、 材料和构造做法。
包括建筑物的定位尺寸、各层平面的轴线尺寸、外轮廓尺寸、门窗洞口尺寸、 设备孔洞尺寸等。同时，还需要标注出与总平面图相关的尺寸，如道路宽度、 场地平整范围等。
2024/2/3
8
建筑总平面图比例与尺寸标注
比例
建筑总平面图通常采用较小的比例绘制，如1:500、1:1000等，以便于表达较 大范围的场地情况。
尺寸标注
• 表明新建工程各单项工程的平面形状、层数、室内外地坪标高、新建道路的标高、坡度、转弯半径、中心线及 平面交叉点、路面宽度及断面形式等。
• 表明场地管网的布置和与场地外管网的关系：包括给水管、排水管、热力管、煤气管、供电和通讯线路等，并 附有水、电、气、暖等室外动力管网及通讯、有线电视等室外管网的初步设计或施工图以及根据规划要求预设 的接口位置的示意图等。
36
THANK YOU
2024/2/3
37
比例
立面图的比例一般与平面图一致，常用1:100、1:200、1:50等比例绘制。
尺寸标注
立面图上的尺寸标注主要是标高尺寸和某些定位尺寸。标高尺寸主要标注各层楼地面、门窗洞口上下口、台阶顶 面、雨篷底面、女儿墙压顶面等的标高。定位尺寸主要用来标注门窗洞口、雨篷、阳台、台阶等的水平位置。
2024/2/3
26
建筑剖面图识读方法与步骤
了解剖切位置及编号
根据剖面图的剖切位置和编号，与平 面图、立面图等对应起来。
了解未剖切到的可见部分
注意未剖切到但在剖面图中仍然可见 的部分，如室外地面、雨篷、台阶等。
2024/2/3
识别被剖切到的构配件
识别被剖切到的墙体、楼板、屋顶、 门窗、楼梯等建筑构配件的截面形状、 材料和构造做法。
包括建筑物的定位尺寸、各层平面的轴线尺寸、外轮廓尺寸、门窗洞口尺寸、 设备孔洞尺寸等。同时，还需要标注出与总平面图相关的尺寸，如道路宽度、 场地平整范围等。

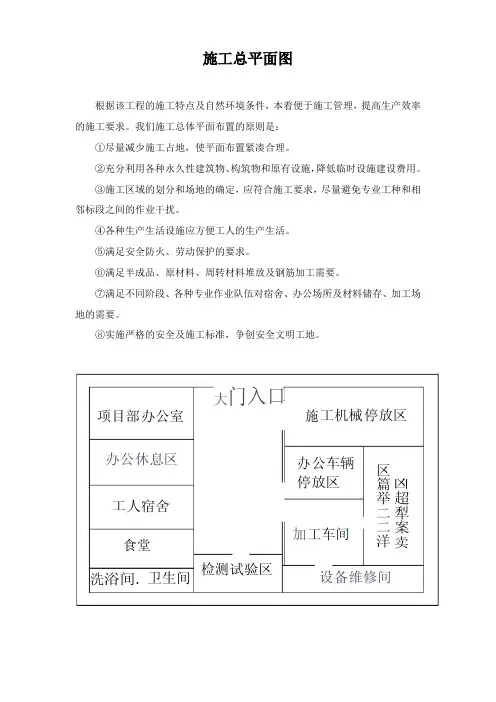

施工总平面图
施工总平面图
根据该工程的施工特点及自然环境条件，本着便于施工管理，提高生产效率的施工要求。
我们施工总体平面布置的原则是：
①尽量减少施工占地，使平面布置紧凑合理。
②充分利用各种永久性建筑物、构筑物和原有设施，降低临时设施建设费用。
③施工区域的划分和场地的确定，应符合施工要求，尽量避免专业工种和相邻标段之间的作业干扰。
④各种生产生活设施应方便工人的生产生活。
⑤满足安全防火、劳动保护的要求。
⑥满足半成品、原材料、周转材料堆放及钢筋加工需要。
⑦满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。
⑧实施严格的安全及施工标准，争创安全文明工地。
项目部办公室
大门入口1
施工机械停放区办公休息区
办公车辆停放区
凶超犁案卖区篇举二二洋工人宿舍加工车间
食堂检测试验区设备维修间洗浴间.卫生间。
建设工程施工图概述
建设工程施工图概述随着社会的发展和经济的不断增长，建设工程日益成为城市发展和人们生活的重要组成部分。
建设工程的施工图是实施工程施工的重要文书之一，是建设工程设计编制和审查的基础，是保证工程质量和施工进度的重要依据。
本文将对建设工程施工图进行概述，包括施工图的基本概念、编制流程和注意事项等内容，以期为相关人员提供参考和指导。
一、建设工程施工图的基本概念1.施工图的定义施工图是在设计图等依据上，由施工单位根据施工实际需要制定的，为指导工程实际施工所准备的一种图纸和文字资料。
施工图是建筑施工的主要依据，它上面标明了建筑的各种尺寸、位置、布局和施工方法。
2.施工图的种类施工图根据工程的不同阶段和内容，可以划分为总平面图、立面图、剖面图、细部图以及施工工艺图等。
总平面图主要用于布置建筑的位置和相对位置；立面图用于表达建筑的外观；剖面图用于表达建筑的内部结构；细部图用于表达建筑的细节；施工工艺图用于指导施工人员进行施工。
二、建设工程施工图的编制流程1.勘察设计建设工程施工图的编制流程首先要进行勘察设计。
设计单位根据勘察成果和设计要求进行设计，制定初步设计方案。
2.初步设计初步设计完成后，需建设单位组织对初步设计方案进行评审，满足设计要求并取得审图意见后方可进入设计深化阶段。
3.施工图深化施工图深化是指将初步设计方案进行细化和完善，添加施工所需的详细信息和说明，形成施工图纸。
在设计深化过程中，需要充分考虑施工的实际情况和要求，确保施工图的可实施性。
4.审图施工图深化完成后，需进行审图。
审图是指设计单位组织专业人员对施工图进行审查，确保施工图符合国家相关标准和规范。
5.施工图发布经过审图合格后，施工图即可发布。
建设单位根据施工图进行招投标，选择合适的施工单位。
6.施工方案编制施工单位根据施工图进行施工方案的编制，确定施工方法、工期、人员配备等；同时制定施工计划，并进行施工组织设计。
7.施工实施施工方案编制完成后即可开始施工。
总平面图和建筑施工图
▪ 骨架结构中的填充砌体均不作承重用，其材料选用按表1-6-2：
精选ppt
15
表1-6-2 填充墙材料选用表
所用混合砂浆均为石灰水泥混合砂浆。
外墙做法：烧结多孔砖墙面，40厚聚苯颗粒保温砂浆， 5.0厚耐碱玻纤网布抗裂砂浆，外墙涂料见立面图。
精选ppt
16
1．1．3 构造做法表
▪ 构造做法表是以表格的形式对 建筑物各部位构造、做法、层次、 选材、尺寸、施工要求等的详细 说明。某住宅楼工程做法如表16-3所示：
突出物：1．在人行道地面上空：
精选ppt
25
▪ （1）2米以上允许突出窗扇、窗罩，突出宽度不大于 0．4米；（2）2．50米以上允许突出活动遮阳，突出 宽度不应大于人行道宽度减1米，并不应大于3米；（3） 3．50米以上允许突出阳台，凸形封窗、雨棚、挑檐， 突出宽度不应大于1米；（4）5米以上允许突出雨棚、 挑檐，突出宽度不应大于人行道宽减1米，并不大于3 米。2．在无人行道的道路上空：（1）2．50米以上允 许突出窗扇、窗罩，突出宽度不应大于0．4米；（2） 5米以上允许突出雨棚、挑檐，突出宽度不应大于1米。
▪ 5．掌握建筑详图的作用、图示内容与识读方
法。
精选ppt
8
学习重点与难点
▪ 本章的重点是：建筑总平面图、平面图、立 面图、剖面图、详图及工业建筑施工图的作 用、图示内容与识读方法。
▪ 本章的难点是：建筑总平面图、立面图、剖 面图、详图的识图。
精选ppt
9
第一节 什么是总平面图
精选ppt
10
施工图首页
施工图首页一般由图纸目录、设计总说明、构
造做法表及门窗表组成。
▪ 1．1．1 图纸目录
▪ 图纸目录放在一套图纸的最前面,说明本工程的
2024版年度建筑施工图课件
定义与作用定义作用建筑施工图种类010*******建筑施工图绘制标准第二季度第三季度第一季度第四季度准确性规范性清晰性协调性总平面图内容构成表明建筑物的位置表明建筑物的外轮廓尺寸表明建筑物的内部布局表明建筑物的周边环境总平面图中符号含义定位轴线索引符号详图符号引出线总平面图阅读方法分析地形和地物阅读图例了解图例中各种符号和标记的含义，以便更好地理解图纸内容。
了解图名、比例分析新建建筑物的位置建筑物的关系、与道路或管线的连接方式等。
分析建筑物的功能布局平面图内容构成及要求内容构成建筑平面图应包括建筑物及其组成部分的平面形状、大小、位置、内外墙、门窗、楼梯、电梯、阳台、雨篷、台阶等。
比例与尺寸平面图应按照一定比例绘制，并标注出各部分的尺寸，以便施工和预算。
线条与图例平面图应使用规定的线条和图例来表示不同的建筑构件和材质。
平面图中符号含义及标注方法符号含义标注方法平面图中的标注应清晰、准确，包括尺寸标注、标高标注、索引标注等，以便施工人员准确理解图纸信息。
平面图绘制步骤与技巧绘制步骤绘制技巧立面图内容构成及要求立面图内容包括建筑外轮廓、门窗、阳台、雨篷、花饰、勒脚、檐口等可见部分的投影，以及建筑立面上的主要标高。
立面图要求按比例绘制，注出各部分的构造、装饰节点详图的索引符号，并用文字说明所用的材料、色彩及做法等。
立面图中符号含义及标注方法符号含义标注方法立面图绘制步骤与技巧绘制步骤确定绘制比例和定位轴线，根据平面图绘制出建筑的外轮廓线，逐步添加门窗、阳台等建筑构件，最后标注尺寸、标高和材料等。
绘制技巧注意保持图面的整洁和清晰，使用合适的线型和比例，正确标注尺寸和标高，避免出现错误和遗漏。
同时，要熟练掌握各种建筑构件的绘制方法和技巧，以提高绘图效率和准确性。
剖面图内容构成及要求内容构成绘制要求剖面图中符号含义及标注方法符号含义标注方法剖面图绘制步骤与技巧绘制步骤绘制技巧建筑详图包括节点详图、构件详图、大样图等，用于表达建筑细部的构造、尺寸、材料等信息。
《建筑施工图识读》课件
总结词
表示建筑物垂直方向的外观和构造情况
详细描述
建筑立面图是表示建筑物垂直方向的外观和构造情况的图纸。通过建筑立面图 ，可以了解建筑物的立面形式、外墙装饰材料和构造做法、门窗的开启方式及 立面上的其他设施等内容。
建筑剖面图
总结词
表示建筑物内部构造和垂直方向的层次关系
详细描述
建筑剖面图是表示建筑物内部构造和垂直方向的层次关系的图纸。通过建筑剖面图，可以了解建筑物 内部的空间关系、楼层高度、楼梯和走廊等交通设施的垂直布置、屋顶的构造及排水方式等内容。
修改流程
修改时应遵循一定的流程，如先修改 图纸内容，再修改尺寸和注释，最后 进行校对和审核。
修改后审查
修改完成后，应进行审查，确保修改 内容的正确性和完整性。
建筑施工图的审核步骤
01
02
03
04
初步审核
对施工图的完整性、规范性和 符合性进行初步审核。
详细审核
对施工图的细节部分进行详细 审核，如标注、尺寸、材料等
04
建筑施工图的绘制方法
建筑施工图的绘制步骤
确定绘图比例和范围
根据工程规模和图纸用途，选 择合适的绘图比例和图纸范围
。
绘制轴线和柱网
根据建筑物的平面布局，绘制 出相应的轴线和柱网。
绘制墙线和门窗
根据建筑物的立面和剖面要求 ，绘制出墙线和门窗。
标注尺寸和文字说明
根据需要，标注出各部分的尺 寸和文字说明。
。
综合审核
对施工图的综合情况进行审核 ，如空间关系、安全性能等。
审核记录
对审核结果进行记录，并给出 相应的建议和意见。
建筑施工图的审核实例
实例一
某住宅楼施工图的审核实 例，包括对建筑、结构、 给排水、电气等专业施工 图的审核。
表示建筑物垂直方向的外观和构造情况
详细描述
建筑立面图是表示建筑物垂直方向的外观和构造情况的图纸。通过建筑立面图 ，可以了解建筑物的立面形式、外墙装饰材料和构造做法、门窗的开启方式及 立面上的其他设施等内容。
建筑剖面图
总结词
表示建筑物内部构造和垂直方向的层次关系
详细描述
建筑剖面图是表示建筑物内部构造和垂直方向的层次关系的图纸。通过建筑剖面图，可以了解建筑物 内部的空间关系、楼层高度、楼梯和走廊等交通设施的垂直布置、屋顶的构造及排水方式等内容。
修改流程
修改时应遵循一定的流程，如先修改 图纸内容，再修改尺寸和注释，最后 进行校对和审核。
修改后审查
修改完成后，应进行审查，确保修改 内容的正确性和完整性。
建筑施工图的审核步骤
01
02
03
04
初步审核
对施工图的完整性、规范性和 符合性进行初步审核。
详细审核
对施工图的细节部分进行详细 审核，如标注、尺寸、材料等
04
建筑施工图的绘制方法
建筑施工图的绘制步骤
确定绘图比例和范围
根据工程规模和图纸用途，选 择合适的绘图比例和图纸范围
。
绘制轴线和柱网
根据建筑物的平面布局，绘制 出相应的轴线和柱网。
绘制墙线和门窗
根据建筑物的立面和剖面要求 ，绘制出墙线和门窗。
标注尺寸和文字说明
根据需要，标注出各部分的尺 寸和文字说明。
。
综合审核
对施工图的综合情况进行审核 ，如空间关系、安全性能等。
审核记录
对审核结果进行记录，并给出 相应的建议和意见。
建筑施工图的审核实例
实例一
某住宅楼施工图的审核实 例，包括对建筑、结构、 给排水、电气等专业施工 图的审核。
建筑施工图
筑墙身，制作楼梯、安装门窗、固定设施以
及室内外装饰的主要依据，也是编制工程预
算和施工组织计划等的主要依据。
精选课件
8
4、结构施工图（简称：结施）
主要表达各种承重构件的平面布置，构 件的类型、大小、构造的做法以及其它专业 对结构设计的要求等。基本图纸包括：结构 说明书、基础图、结构平面图和构件详图。
建筑采暖通风施工图：主要表达供暖、
通风管道的布置和设备的安装。
建筑电气照明施工图：主要表达电气线
路布置和接线原理图。
设备施工图是室内布置管道或线路、安
装各种设备、配件或器具的主要依据，也是
编制工程预算的精选主课件要依据。
10
（三）建筑施工图的图示特点
1、建筑施工图中的图样是依据正投影法
原理绘制的。
寸。尤其应注意各层平面图变化之的砖墙断面上， 按规定应绘制砖墙材料图例，若绘图比例小 于等于1：50，则不绘制砖墙材料图例。
4、平面图中的剖切位置与详图索引标志也
是不可忽视的问题，它涉及朝向与所表达的
详尽内容。
5、注意房屋的朝向，可通过底层平面图中
的指北针来了解。
结构施工图是房屋施工时开挖地基，制
作构件，绑轧钢筋，设置预埋件，安装梁、
板、柱等构件的主要依据，也是编制工程预
算和施工组织计划等的主要依据。
精选课件
9
5、设备施工图（简称：设施）
建设筑备给施水工排图水包施括工建图筑：给主排要水表施达工给图水、、采 排暖水通管风道施的工布图置、和电设气备照安明装施。工图。
面图。
精选课件
25
例图 返回
（二）建筑平面图的基本内容
1、建筑物的平面形状，房屋内各房间的名
建筑施工图-总平面
该工业园区的总平面图设计充分考虑了生产流程需求，合理 规划了生产线、仓库、办公等区域。同时，注重环保建设， 合理规划绿地、污水处理等设施。此外，该设计还充分考虑 了可持续发展，为未来发展预留空间。
THANKS
感谢观看
建筑施工图-总平面
目 录
• 总平面图概述 • 总平面图的绘制方法 • 总平面图的解读 • 总平面图的应用 • 总平面图的案例分析
01
总平面图概述
总平面图的定义
总结词
总平面图是表示建筑物、构筑物、道路、绿化等在水平面上的投影图，是建筑 施工图的重要组成部分。
详细描述
总平面图通过投影的方式，将建筑物、构筑物、道路、绿化等元素在水平面上 的投影进行绘制，用于表示这些元素在平面上的相对位置和尺寸。它是建筑施 工图中的基础图纸，为施工提供重要的参考依据。
解读总平面图的方法
熟悉图例符号
了解总平面图中使用的图例符 号，包括建筑物、道路、绿化
、设施等符号的含义。
掌握比例尺
了解总平面图的比例尺，有助 于正确理解图中的尺寸和实际 尺寸的对应关系。
分析空间关系
分析建筑物之间的空间关系， 如间距、朝向、高程等，有助 于了解项目的整体布局和功能 分区。
结合其他图纸
绘制道路和绿化
根据设计要求，绘制 道路和绿化，包括人 行道、车行道、绿化 带等。
标注文字和尺寸
标注必要的文字说明 和尺寸标注，包括建 筑名称、用途、楼层 高度等。
建筑施工图-总平面
单击此处添加内容，文字是您思想的提 炼单击此处添加内容，文字是您思想的 提炼单击此处添加内容，文字是您思想 的提炼单击此处添加内容，文字是您思 想的提炼单击此处添加内容，文字是您 思想的提炼单击此处添加内容，文字是 您思想的提炼单击此处添加内容文字是 您思想的提炼单击此处添加内容此处添 加内容，文字是您思想的提炼单击此处
THANKS
感谢观看
建筑施工图-总平面
目 录
• 总平面图概述 • 总平面图的绘制方法 • 总平面图的解读 • 总平面图的应用 • 总平面图的案例分析
01
总平面图概述
总平面图的定义
总结词
总平面图是表示建筑物、构筑物、道路、绿化等在水平面上的投影图，是建筑 施工图的重要组成部分。
详细描述
总平面图通过投影的方式，将建筑物、构筑物、道路、绿化等元素在水平面上 的投影进行绘制，用于表示这些元素在平面上的相对位置和尺寸。它是建筑施 工图中的基础图纸，为施工提供重要的参考依据。
解读总平面图的方法
熟悉图例符号
了解总平面图中使用的图例符 号，包括建筑物、道路、绿化
、设施等符号的含义。
掌握比例尺
了解总平面图的比例尺，有助 于正确理解图中的尺寸和实际 尺寸的对应关系。
分析空间关系
分析建筑物之间的空间关系， 如间距、朝向、高程等，有助 于了解项目的整体布局和功能 分区。
结合其他图纸
绘制道路和绿化
根据设计要求，绘制 道路和绿化，包括人 行道、车行道、绿化 带等。
标注文字和尺寸
标注必要的文字说明 和尺寸标注，包括建 筑名称、用途、楼层 高度等。
建筑施工图-总平面
单击此处添加内容，文字是您思想的提 炼单击此处添加内容，文字是您思想的 提炼单击此处添加内容，文字是您思想 的提炼单击此处添加内容，文字是您思 想的提炼单击此处添加内容，文字是您 思想的提炼单击此处添加内容，文字是 您思想的提炼单击此处添加内容文字是 您思想的提炼单击此处添加内容此处添 加内容，文字是您思想的提炼单击此处
建筑总平面图
土木工程制图
房屋建筑施工图
建筑总平面图
一、总平面图的图示方法
建筑总平面图是表示建筑场地总体 情况的平面图，应反映出新建建筑的平 面形状、位置、与原有建筑物的关系， 以及周围的道路、绿化等方面的情况。
将新建建筑物四周一定范围内新建、 拟建、原有和拆除的建筑物、构筑物连 同其周围的地形、地物状况，用正投影 的方法和相应的图例所画出的H面投影 图，称为建筑总平面图（又称总平面布 置图），如图7-8所示。
房屋建筑施工图
表7-6 总平面图中的常用图例
第4 页
房屋建筑施工图
第5 页
续表7-6
房屋建筑施工图
续表7-6
第6 页
房屋建筑施工图
第7 页
续表7-6
面图的图示内容及特点
（一）图示内容
如图7-8所示，建筑总平面图主要表达以下内容： （1）新建建筑物。新建建筑物用粗实线框表示，并在线框内用数字或点数 表示建筑层数，地下建筑以粗虚线表示其轮廓。 （2）新建建筑物的定位。总平面图的主要任务是确定新建建筑物的位置， 新建建筑物的定位方式有以下3种： ① 利用新建建筑物与原有建筑物之间的距离定位； ② 利用施工坐标确定新建建筑物的位置； ③ 利用新建建筑物与周围道路之间的距离确定新建建筑物的位置。 （3）新建建筑物的室内外标高。总平面图中标高数值的单位为m。 （4）相邻有关建筑，或要拆除建筑的位置或范围。原有建筑用细实线表示， 并在线框内用数字表示建筑层数；拟建建筑物用中粗虚线表示；拆除建筑物用细 实线表示，并在线框上打叉，具体图例如表7-6所示。
（3）分析新建建筑物的位置及朝向。图7-8中的 新建建筑物为三号住宅楼和四号住宅楼。由风向频率 玫瑰图可知，这两幢新建住宅楼的朝向均是坐北朝南。 以紧邻建院西路南北方向的原路为依据，新建建筑物 的位置及朝向如下。 ➢ 三号住宅楼：位于该路的东侧，且该楼的西墙与南
房屋建筑施工图
建筑总平面图
一、总平面图的图示方法
建筑总平面图是表示建筑场地总体 情况的平面图，应反映出新建建筑的平 面形状、位置、与原有建筑物的关系， 以及周围的道路、绿化等方面的情况。
将新建建筑物四周一定范围内新建、 拟建、原有和拆除的建筑物、构筑物连 同其周围的地形、地物状况，用正投影 的方法和相应的图例所画出的H面投影 图，称为建筑总平面图（又称总平面布 置图），如图7-8所示。
房屋建筑施工图
表7-6 总平面图中的常用图例
第4 页
房屋建筑施工图
第5 页
续表7-6
房屋建筑施工图
续表7-6
第6 页
房屋建筑施工图
第7 页
续表7-6
面图的图示内容及特点
（一）图示内容
如图7-8所示，建筑总平面图主要表达以下内容： （1）新建建筑物。新建建筑物用粗实线框表示，并在线框内用数字或点数 表示建筑层数，地下建筑以粗虚线表示其轮廓。 （2）新建建筑物的定位。总平面图的主要任务是确定新建建筑物的位置， 新建建筑物的定位方式有以下3种： ① 利用新建建筑物与原有建筑物之间的距离定位； ② 利用施工坐标确定新建建筑物的位置； ③ 利用新建建筑物与周围道路之间的距离确定新建建筑物的位置。 （3）新建建筑物的室内外标高。总平面图中标高数值的单位为m。 （4）相邻有关建筑，或要拆除建筑的位置或范围。原有建筑用细实线表示， 并在线框内用数字表示建筑层数；拟建建筑物用中粗虚线表示；拆除建筑物用细 实线表示，并在线框上打叉，具体图例如表7-6所示。
（3）分析新建建筑物的位置及朝向。图7-8中的 新建建筑物为三号住宅楼和四号住宅楼。由风向频率 玫瑰图可知，这两幢新建住宅楼的朝向均是坐北朝南。 以紧邻建院西路南北方向的原路为依据，新建建筑物 的位置及朝向如下。 ➢ 三号住宅楼：位于该路的东侧，且该楼的西墙与南
建筑施工图-总平面
场地规划
根据规划方案，绘制出场 地布局、绿化带、广场等。
建筑物规划
根据规划方案，绘制出建 筑物位置、高度、层数等。
标注文字与尺寸
文字标注
在图纸上标注必要的文字说明，如建筑名称、道路名称、地 物名称等。
尺寸标注
对图纸上的各个要素进行准确的尺寸标注，以便于施工时进 行定位和放线。
绘制指北针和图例
指北针
总平面图的内容与作用
内容
主要包括建筑物、构筑物的平面形状和尺寸，地形、地貌，道路、管线，绿化 等。
作用
总平面图是进行建筑工程设计和施工的重要依据，它能够指导施工，帮助施工 人员了解工程概况，解决施工中的问题，同时也是工程管理和规划的重要资料。
总平面图的绘制要求
01
02
03
04
比例尺
总平面图的绘制比例尺一般为 1:500, 1:1000或1:2000，根据 实际情况选择合适的比例尺。
详细描述
住宅小区总平面图案例通常包括建筑物的平面布置、楼层高度、建筑风格等信息，同时还会标注出小 区内的道路交通、停车位、绿化景观等元素。此外，该案例还会展示出小区的规划设计理念，如人车 分流、绿色生态等。
商业中心总平面图案例
总结词
商业中心总平面图案例展示了商业中心的整体布局和规划，包括商铺、餐饮、娱乐等设施的分布、人流和物流的 组织等。
04 总平面图的审批与修改
总平面图的审批流程
初步审查
审查总平面图是否符合规划部门 的要求和规范，包括建筑物的位
置、尺寸、高度、间距等。
详细审查
对总平面图的细节进行审查，包 括消防通道、绿化带、停车位等， 以确保符合安全、环保和功能性
的要求。
审批意见
建筑平面图
• 结构施工图（简称结施图）主要用于表达建筑物承重结构的
结构类型、结构布置、构件种类、数量、大小、作法等。主 要包括结构设计说明、结构平面布置图及构件详图等。 • 设备施工图（简称设施图）主要用于表达建筑物的给水排水、 暖气通风、供电照明、燃气等设备的布置和施工要求。主要
包括各种设备的平面布置图、轴测图、系统图及详图等
拉丁字母自外向内顺序编写
8 7
Ｂ
A
1
2
Ｃ Ｂ
折线平面图编号
A
6
１
２
3
4
5
§2
一、形成与用途
总平面图
1、形成 将新建工程四周一定范围内的新建、拟建、原有和 需拆除的建筑物、构筑物及其周围的地形、地物，用直接正投 影法和相应的图例画出的图样，即建筑总平面布置图，简称总 平面图。 2、用途 表达建筑的总体布局及其与周围环境的关系，是新 建筑定位、放线及布置施工现场的依据。 二、图示特点 在画有等高线或坐标方格网的地形图上图示 新设计、未来扩建的，以及原有的建筑、道路、绿化等。 1、比例 常用的比例：1∶500、 1∶1000、 1∶2000 2、图例
1420 120 500 1000
C-2
120
120
M-1
B
1500
1000
A
240
380
370 7600 120 1230 120 120
-0.150
2
120 600 2100 3300 8640 600 1350 2400 5100
1300
1
北
1
2
3
平面图1:50
三、图示内容
1、底层平面图 不但要图示本层的房间布置及墙、柱、门窗等构配件的位 置、尺寸以外，还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新编系列
建筑图的分类
建筑施工图（建施图） 反映建筑物的规划位置、内外装修、构造及施工要求等。
有首页（图纸目录、设计总说明）、总平面图、平面图、 立面图、剖面图和详图。
结构施工图 （结施图） 反映建筑物承重结构的布置、构件类型、材料、尺寸
和构造作法等。有结构设计说明、基础图、结构布置平面 图和构件详图。
根据审批后的方案图，进一步解决构件造型、布置 及各工种之间的配合等技术问题，修改方案，绘制技术 设计图。 施工图设计
根据施工要求，画出一套完整的反映建筑物整体及 各细部构造和结构的图样，以及有关的技术资料。
房屋施工图的读图
新编系列
读图概述
准备工作：
1. 掌握作投影图的原理和形体的各种表达方法. 2. 熟识施工图中常用的图例、符号、线型、尺寸和比例
系的增值单位
•
基本模数M=100mm，整个建筑物和其部分以及所有
的建筑组合件的模数化尺寸，都是基本模数的倍数。
•
水平扩大模数为基本模数的3的倍数。如：3M、6M、
12M、15M、30M、60M等。用于建筑物的开间、进深、
构配件尺寸、门窗洞口等。
•
竖向扩大模数的基数为3M、6M，主要用于建筑物的
层高、门窗洞口的高度、配件断面尺寸等，其幅度由1M---
标准图与标准图集
新编系列
把各种常用的、大量性的房屋建筑及建筑 构、配件按国标规定的统一模数，根据不同的规 格标准，设计汇编成套的施工图，以供选用。 • 建筑标准图集的代号常用“建”，或“J”表示， • 结构标准图集代号常用“结”或“G”表示。
建筑物的模数协调
新编系列
•
模数是选定的尺寸单位,是协调建筑构配件之间尺寸关
设备施工图 （设施图） 反映建筑物给水排水、采暖、通风、电器等设备的布
置和施工要求等。有各设备的平面布置图、系统图和详图。
房屋建筑的设计程序
新编系列
建筑设计程序
建筑物设计
建筑功能 + 工程技术 + 建筑艺术
初步设计
根据甲方要求，通过调研、收集资料、综合构思， 进行初步设计，作出方案图并报批。 技术设计
平面图上横向编号应用阿拉伯数字，从左至右顺序编写；竖
向编号应用大写拉丁字母（I、O、Z除外)自下而上顺序编写。
附加轴线的编号用分数表示，分母为前一轴线的编号，分子 为附
加轴线的编号，用阿拉伯数字顺序编写。
24
表示4号轴线之后 附加的第二根轴线
3
A
表示A号轴线之前 附加的第三根轴线
一个详图适用于几个轴线时，应同时注明有关的轴线编号。
建筑施工图
房屋的组成及其作用 房屋建筑图的分类 房屋建筑的设计程序
建筑平面图 建筑立面图 建筑剖面图
总平面图 建筑详图
新编系列
目 录
建筑的分类(按使用性质分)
新编系列
生产性建筑: 工业建筑、农业建筑
非生产性建筑: 民用建筑
军事建筑
居住建筑、公共建筑
建筑生产过程
新编系列
立项 设计 施工 交付使用
常用的建筑名词
新编系列
新编系列
虽然各种房屋的使用要求、空间组合、外形处理、结构形式和规模大 小等各有不同， 但基本上是由基础、墙、柱、楼面、屋面、门窗、楼梯以 及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等组成，如下 图(是一幢三层的小别墅住宅）所示。
楼梯
内墙 窗洞
外墙
门 台阶
地面
窗台
外墙
房屋建筑图的分类
36M
•
分模数基数为1/10M、1/5M、1/2M，主要用于缝隙、
构造节点、构配件断面、建筑制品尺寸等。分模数基数为
1/20M、1/50M、1/100M，主要用于缝隙、构造细小尺寸、
建筑制品的公偏差等。
新编系列
砖及砖墙的尺寸
标准砖：长：宽：高=4：2：1（包括灰缝）
115
240
53
砖墙的厚度
名称 习惯叫法 实厚 尺寸组成
新编系列
建筑物—直接供人们生活生产服务的房屋 构筑物----简接为人们生活生产服务得设施，如水塔、烟囱、 桥梁等。
地貌---地面上自然欺负得状况。 地物---地面上的建筑物、构筑物、河流、森林、道路等 。 地形---地球表面上地物和地貌得总称。 横向---建筑物宽度方向。 纵向---建筑物长度方向。 横向轴线---平行于建筑物宽度方向设置的轴线。 纵向轴线---平行于建筑物长度方向设置得轴线。 开间---一间房屋的面宽，即两条横向轴线之间得距离。 进深---一间房屋得 深度，即两条纵向轴线之间得距离。 层高----本曾层楼面（地面）到上一层楼面得高度 红线---规划部门批给建设单位得占地面积，一般用红笔圈 在图纸上，具有法律效力。
半砖墙 12墙 115
115*1
3/4砖墙 18墙 178 115*1+53+10
一砖墙 24墙 240 115*2+10
一砖半墙 37墙 365 115*3+20
二砖墙 49墙 490 115*4+30
定位轴线
新编系列
定位轴线
定位轴线 指建筑物主要墙、柱等承重构件加上编号的轴线。
定位轴线用细点画线绘制，轴线编号圆为细实线，直径为8-10mm （详图上为10mm）。
绝对标高 青岛某处黄海
49.50
3.000
4.500
海平面定为标高零点， 总平面图中的室外地面 标高即为绝对标高； 相对标高以底层室内主
详图用于三
1 3
详图用于两 个轴线时
1 3、6 个或三个以 上轴线时
1
详图用于 15 三个以上
连续轴线时
标高符号
新编系列
标高符号
标高符号 以标高符号表示建筑物某一部位的高度。
标高符号为等腰直角三角形，三角形高3mm，以细实线绘制。标
高数值以米为单位，一般注至小数点后三位数（总平面图中为二
位数）。标高符号应整齐有序、对齐画出。
天窗(老虎窗)
装饰线条 勒脚 窗
楼面
地面 散水 基础
新编系列
屋面 外墙
楼梯
基础起着承受
和传递荷载的作 用；屋顶、外墙 、雨蓬等起着隔 热、保温、避风 遮雨的作用；屋 面、天沟、雨水 管、散水等起着 排水的作用；台 阶、门、走廊、 楼梯起着沟通房 屋内外、上下交 通的作用；窗则 主要用于采光和 通风；墙群、勒 脚、踢脚板等起 着保护墙身的作 用。
的意义。 3. 注意观察和了解周围房屋的组成和构造上的一些基本
情况。
读图工作：
1. 按目录顺序（一般按 "建施"- "结施"- "设施" 的 顺序排列) 通读一遍,对建筑物有一个概括了解.
2. 读图时,应先整体后局部,先文字说明后图样,先图样时,应特别注意各类图纸的表达重点和它们之间的 内在联系.
