双绞线的制作标准568a的线序

双绞线的制作标准568a的线序

知识专题:深度探讨双绞线的制作标准568a的线序双绞线的制作标准568a的线序是网络通信领域中一个非常重要且基础的知识点。

在网络工程中,正确理解和掌握双绞线的制作标准,尤其是568a的线序,对于网络通信的稳定性和性能至关重要。

本文将从简到繁地解释双绞线的制作标准568a的线序,深入探讨其原理和应用,帮助读者全面、深刻地理解这一主题。

1. 什么是双绞线的制作标准568a的线序?双绞线是一种用于计算机网络和通联方式系统的传输媒介,它由4对绕在一起的细小铜线构成。

双绞线的制作标准是为了规范双绞线的接线方法和线序,以确保网络设备之间的连接能够正常通信。

而568a的线序是双绞线的一种常见制作标准,它决定了双绞线8个连线端子颜色的排列顺序。

2. 双绞线的制作标准568a的线序原理568a的线序遵循了一定的规则和原理,它将8个连线端子分为4对,分别为绿白/绿、橙白/橙、蓝白/蓝、棕白/棕。

这种排列顺序不仅考虑了传输性能,还考虑了通信的稳定性和信号的传输质量。

通过遵循568a的线序进行双绞线的制作,能够确保网络设备之间的连接稳定可靠,数据传输效率高。

3. 双绞线的制作标准568a的线序的应用在实际网络工程中,遵循568a的线序进行双绞线的制作是非常常见的做法。

无论是家庭网络布线还是企业级网络工程,都需要严格遵循这一制作标准,以确保网络设备之间的连接质量。

由于568a的线序已经成为了行业标准,因此大多数网络设备的接口和插槽都设计成了适配这一线序的形式。

4. 个人观点和理解作为一名网络工程师,我深知双绞线的制作标准568a的线序对于网络通信的重要性。

在实际工作中,我也时刻关注着这一制作标准的应用和发展。

我认为,理解并掌握好568a的线序不仅是基础知识,更是网络工程师必备的技能之一。

只有在实际工程中严格遵循这一标准,才能确保网络通信的稳定性和性能。

在本文中,我们从简到繁地探讨了双绞线的制作标准568a的线序,深入解释了其原理和应用,并共享了个人观点和理解。

双绞线的制作标准568a的线序

双绞线的制作标准568a的线序

双绞线的制作标准568a的线序双绞线的制作标准568a的线序导读:在网络通信领域中,双绞线是一种常见的传输介质,它在实际使用中需要按照一定的标准进行制作,而568a的线序就是其中之一。

本文将深入探讨双绞线制作标准568a的线序,并对其背后的原理和意义进行详细阐述,帮助您更全面地了解和掌握这一重要知识。

一、概述1. 什么是双绞线?双绞线是一种由两股细线(或多股)相互缠绕在一起的通信电缆,可用于传输通信方式信号、数据信号等。

2. 为什么需要制作标准568a的线序?制作标准568a的线序是为了确保双绞线在传输数据时能够正常工作,降低信号干扰,提高通信质量。

二、制作标准568a的线序的具体步骤1. 工具和材料准备在开始制作标准568a的线序之前,需要准备好以下工具和材料:双绞线、剥线钳、压线钳、拉线器、568a线序图。

2. 线序制作步骤根据568a的线序图,依次将双绞线中的每条细线连接到相应的模块上,确保连接的准确性和稳固性。

三、深入理解568a的线序1. 为什么要按照568a的线序连接?568a的线序是经过精密设计和验证的,它能够有效地减少信号干扰,提高数据传输的稳定性和速度。

2. 568a的线序的原理是什么?在568a的线序中,对两对细线的连接方式进行了特殊设计,使得它们在传输过程中能够相互补偿、减少电磁干扰。

3. 为什么要掌握制作标准568a的线序?掌握制作标准568a的线序可以使我们更好地理解双绞线的工作原理,提高网络布线的质量,确保数据通信的可靠性和稳定性。

四、个人观点和建议个人观点:制作标准568a的线序是网络布线中至关重要的一环,它直接关系到通信质量和数据传输速度。

对于网络工程师和网络管理员来说,掌握好568a的线序是必不可少的技能。

建议:在进行双绞线的制作时,建议严格按照568a的线序进行连接,注意细节,保证每一根细线连接的准确性和稳固性。

在实际布线中,也需要注意走线的规范和布局的合理性,以免影响数据的传输质量。

双绞线的制作方法

双绞线的制作方法

双绞线的制作方法一、工具和材料的认识双绞线(Twisted Pair)是由两条相互绝缘的导线按照一定的规格互相缠绕(一般以逆时针缠绕)在一起而制成的一种通用配线,属于信息通信网络传输介质。

双绞线过去主要是用来传输模拟信号的,但现在同样适用于数字信号的传输。

双绞线采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰,更主要的是降低自身信号的对外干扰。

把两根绝缘的铜导线按一定密度互相绞在一起,可以降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

“双绞线”的名字也是由此而来。

标准568A:白绿--1,绿--2,白橙--3,蓝--4,白蓝--5,橙--6,白棕--7,棕--8在整个网络布线中应用一种布线方式,但两端都有RJ-45plug的网络联线无论是采用端接方式A,还是端接方式B,在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线使用1,2,3,6编号的芯线传递数据,100M以太网的网线使用4,5,7,8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢?这主要是为适应更多的使用范围,在不变换基础设施的前提下,就可满足各式各样的用户设备的接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4RJ-45对双绞线的规定如下:1、2用于发送,3、6用于接收,4、5,7、8是双向线。

1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。

二、制作过程1、剪断2、剥线3、排序(按T568B顺序)4、剪齐5、插入6、压制注意:剥线时不要用力太大,以免将线剪断。

排序时网线要对齐。

三、测试你学会了吗?将做好的网线的两头分别插入网线测试仪中,并启动开关,如果网线的测试等同步亮,说明网线制作成功。

关于双绞线做法的两种国际标准

关于双绞线做法的两种国际标准

关于双绞线做法的两种国际标准一、关于双绞线做法的两种国际标准双绞线做法有两种国际标准,分别是EIA/TIA568A和EIA/TIA568B。

下面我们首先来看看它们的连接方式,见下图:大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网,网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。

在EIA/TIA-568A标准中,将双绞线按电气特性区分有:三类、四类、五类线。

网络中最常用的是三类线和五类线,超五类,目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps,符合IEEE802.3 100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

双绞线的最大传输距离为100米。

EIA/TIA的布线标准中规定了两种双绞线的线序568B与568A。

标准568B:橙白--1,橙--2,绿白--3,蓝--4,蓝白--5,绿--6,棕白--7,棕--8 (如图2)标准568A:绿白--1,绿--2,橙白--3,蓝--4,蓝白--5,橙--6,棕白--7,棕--8 (如图3)568A和568B两者有何区别呢?后者是前者的升级和完善,但是后者还处于草案阶段,包含永久链路的定义和六类标准。

另外在综合布线的施工中,有着568A和568B两种不同的打线方式,两种方式对性能没有影响,但是必须强调的是在一个工程中只能使用一种打线方式。

双绞线基础知识及双绞线制作指南

双绞线基础知识及双绞线制作指南

双绞线基础知识及双绞线制作指南双绞线基础知识一.正确认识双绞线制作双绞线,首先要对双绞线有个清晰了解,双绞线(TP:Twisted Pairwire)是布线工程中最常用的一种传输介质。

双绞线由两根具有绝缘保护层的铜导线组成。

把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。

一般双绞线由两根22~26号绝缘铜导线相互缠绕而成。

如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。

在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,标准双绞线中的线对均按逆时针方向扭绞,相邻线对的扭绞长度在12.7cm以上。

及其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。

目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。

我们平时一般接触比较多的就是UTP线。

采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。

只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可*传输率。

当距离很短,并且采用特殊的电子传输技术时,传输率可甚至可以达到达100Mbps~155Mbps。

下面我们还是先来看看他们常用的规格1.双绞线的规格""类""的含义是指某一类布线产品所能支持的布线等级。

按标准规定,3类布线产品支持C级及C级以下布线系统的应用,5类布线产品和超5类布线产品支持D级及D级以下布线系统的应用。

如今市场上5类布线和超5类布线应用非常广泛,国际标准规定的5类双绞线的频率带宽是100MHz,在这样的带宽上可以实现100M的快速以太网和155M的ATM 传输。

目前EIA/TIA为双绞线电缆定义了五种不同质量的型号。

简述双绞线制作过程

简述双绞线制作过程

简述双绞线制作过程双绞线是一种常见的电信传输线路,用于传输信号和数据。

它由两根绝缘的铜线紧密地绞合在一起而得名。

双绞线的制作过程包括以下几个步骤。

1. 材料准备制作双绞线所需的主要材料是铜线和绝缘材料。

一般情况下,采用直径为0.5毫米的铜线作为传输介质,并使用聚乙烯或聚氯乙烯等绝缘材料对铜线进行包裹。

2. 铜线剥离将铜线剥离一小段,露出内部的金属导体。

这段露出的金属导体将作为连接器的插针。

3. 绝缘材料剥离接下来,将绝缘材料剥离一小段,露出铜线的一部分。

这段露出的铜线将与其他双绞线的铜线相互绞合。

4. 绞合将两根铜线分别插入绞线机的两个孔中。

绞线机会自动将铜线绞合在一起,形成一根双绞线。

绞合的目的是为了减少电磁干扰,提高信号传输的稳定性。

5. 绝缘处理绞合完成后,将绞合部分的绝缘材料进行处理。

一般情况下,会使用绝缘胶进行涂覆,以增强双绞线的绝缘性能。

6. 成品检验制作完成后,需要对双绞线进行质量检验。

主要包括外观检查、电阻测试和信号传输测试。

外观检查主要是检查双绞线的外观是否完整、无损伤;电阻测试主要是测试双绞线的电阻值是否符合要求;信号传输测试主要是测试双绞线的传输性能是否良好。

7. 包装通过质量检验后,将双绞线进行包装。

一般情况下,双绞线会被卷绕在卷轴上,并用塑料薄膜进行包装,以防止双绞线在运输过程中受损。

以上就是双绞线的制作过程。

双绞线制作简单、成本低廉,因此被广泛应用于各种通信和数据传输领域。

双绞线可以有效地减少电磁干扰,提高信号传输的质量和稳定性,因此在网络、电话和电视等领域得到了广泛的应用。

双绞线的分类及制作方法

双绞线的分类及制作方法

双绞线的分类及制作方法
一、双绞线的分类
1、普通双绞线:普通双绞线,是指以聚氯乙烯(PVC)为护套材料和界定绝缘子与剥线之间的氧化铝(AA)双绞线,主要用于电线电缆、建筑装璜和家用电器的布回路。

2、双芯双绞线:双芯双绞线,也叫两芯双绞线,是一种由聚氯乙烯(PVC)护套的电线,并由两条氧化铝(AA)扭绞线包裹着双芯电线,主要用于供电电缆、工业、家庭电器、家庭自动化等领域。

3、芳烃双绞线:芳烃双绞线,也叫芳香族双绞线,是一种环氧树脂(epoxy resin) 护套电线,由双芯电线和两条氧化铝 (AA) 双绞线装配而成,通过加氟烷 (halogen) 后氧化铝 (AA) 的护层空间进一步增加,以芳烃 (aromatic) 作为阻燃性介质,以提高电线的阻燃性能。

电线和线芯的导电性能非常优良,可以作为架空线电缆,用于建筑装璜、工业装璜和汽车电缆。

4、防火双绞线:防火双绞线是一种特殊的双绞线,电缆护套材料的阻燃性能可以抵抗火焰灼烧,具有很高的阻燃性能。

一般由氧化铝(AA)扭绞线与双芯电线,而且采用了火焰抑制添加剂,在抗火表面浇注了金属颗粒或热塑性阻燃模塑粒子,使电缆的阻燃性能得到最大程度的提高。

制作双绞线指导书

制作双绞线指导书

实验一制作双绞线一、工具和材料的认识1、RJ-45工具钳(压线钳),该工具上有三处不同的功能,最前端是剥线口,它用来剥开双绞线外壳。

中间是压制RJ-45头工具槽,这里可将RJ-45头与双绞线合成。

离手柄最近端是锋利的切线刀,此处可以用来切断双绞线。

2、RJ-45头,由于RJ-45头像水晶一样晶莹透明,所以也被俗称为水晶头,每条双绞线两头通过安装RJ-45水晶头来与网卡和集线器(或交换机)相连。

3、双绞线,是指封装在绝缘外套里的由两根绝缘导线相互扭绕而成的四对线缆,它们相互扭绕是为了降低传输信号之间的干扰。

二、网线的标准,和连接方法双交线做法有两种国际标准:EIA/TIA568A和EIA/TIA568B。

双交线的连接方法也主要有两种:直通线缆和交叉线缆。

●直通线缆的水晶头两端都遵循568A或568B标准,双交线的每组线在两端是一一对应的,颜色相同的在两端水晶头的相应槽中保持一致。

它主要用在交换机(或集线器)Uplink口连接交换机(或集线器)普通端口或交换机普通端口连接计算机网卡上。

●交叉线缆的水晶头一端遵循568A,而另一端则采用568B标准,即A水晶头的1、2对应B水晶头的3、6,而A水晶头的3、6对应B水晶头的1、2,它主要用在交换机(或集线器)普通端口连接到交换机(或集线器)普通端口或网卡连网卡上。

三、网线的制作(1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。

(2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。

(注意:剥与大拇指一样长就行了)。

3)排序:剥除外包皮后即可见到双绞线网线的4对8条芯线,并且可以看到每对的颜色都不同。

每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。

四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。

每对线都是相互缠绕在一起的,制作网线时必须将4个线对的8条细导线一一拆开,理顺,捋直,然后按照规定的线序排列整齐。

双绞线制作方法、接法、线序、标准及型号分类

双绞线制作方法、接法、线序、标准及型号分类
双绞线的制作方法
步骤7:压线。在最后一步压线之前,此时可以从水晶头的顶部检查,看看是否每一组线缆都紧紧地顶在水晶头的末端。确认无误之后就可以把水晶头插入压线钳的8P槽内压线了,把水晶头插入后,用力握紧线钳,若力气不够的话,可以使用双手一起压,这样压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内,施力之后听到一声轻外面的针脚全部压入水晶并头内,而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。
双绞线的标准及型号分类
双绞线的标准及型号分类
据有无屏蔽层,双绞线分为屏蔽双绞线(Shielded Twisted Pair,STP)与非屏蔽双绞线(Unshielded Twisted Pair,UTP)。 屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。屏蔽双绞线分为STP和FTP(Foil Twisted-Pair),STP指每条线都有各自的屏蔽层,而FTP只在整个电缆有屏蔽装置,并且两端都正确接地时才起作用。所以要求整个系统屏蔽器件,包括电缆、信息点、水晶头和配线架等,同时建筑物需要有良好的接地系统。屏蔽层可减少辐射,防止信息被窃听,也可阻止外部电磁干扰的进入,使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率 。 非屏蔽双绞线(UnshieldedTwisted Pair,缩写UTP)是一种数据传输线,由四对不同颜色的传输线所组成,广泛用于以太网路和电话线中 。非屏蔽双绞线电缆具有以下优点: 1.无屏蔽外套,直径小,节省所占用的空间,成本低。 2.重量轻,易弯曲,易安装。 3.将串扰减至最小或加以消除。 4.具有阻燃性。 5.具有独立性和灵活性,适用于结构化综合布线。
双绞线的制作方法
步骤3:剥除外皮后即可见到双绞线网线的4对8条芯线,并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为:棕色、橙色、绿色、蓝色。 步骤4:把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据规则把几组线缆依次地排列好并理顺,排列的时候应该注意尽量避免线路过多的缠绕和重叠。把线缆依次排列并理顺之后,由于线缆之前是相互缠绕着的,因此线缆会有一定的弯曲,应该把线缆尽量扯直并保持线缆平扁。把线缆扯直的方法也十分简单,利用双手抓着线缆然后向两个相反方向用力,并上下扯一下即可。 步骤5:把线缆依次排列好并理顺压直之后,应该细心检查一遍,之后利用压线钳的剪线刀口把线缆项部裁剪整齐。

双绞线的制作标准568a和568b标准的线序;

双绞线的制作标准568a和568b标准的线序;

双绞线的制作标准568a和568b标准的线序在网络技术领域中,双绞线被广泛应用于各种数据通信设备和网络连接中,而双绞线的制作标准568a和568b标准的线序则是在网络布线和接线中起着至关重要的作用。

在本文中,我们将深入探讨这两种制作标准的线序,分析它们的异同以及在实际应用中的适用范围,帮助读者更好地理解和应用这一网络通信技术。

1. 568a标准的线序让我们了解一下568a标准的线序。

568a标准是一种用于双绞线的线序化标准,它规定了双绞线的8个线对应的颜色和连接顺序。

按照568a标准,双绞线的线序为白绿、绿色、白橙、蓝色、白蓝、橙色、白棕、棕色。

在应用中,通常将这种线序用于一些特定的网络连接,例如通信方式系统和一些旧式的网络设备。

2. 568b标准的线序与568a标准相对应的是568b标准的线序。

568b标准同样也是一种双绞线的线序化标准,它与568a标准在颜色和连接顺序上略有不同。

按照568b标准,双绞线的线序为白橙、橙色、白绿、蓝色、白蓝、绿色、白棕、棕色。

与568a标准相比,568b标准在绿色和橙色的位置上进行了调换。

在实际应用中,568b标准的线序被广泛应用于大多数的以太网和网络设备连接中。

3. 568a和568b标准的异同比较接下来,我们将比较568a和568b标准的异同。

在这两种标准中,白色的线代表正极,颜色线代表负极。

两者最大的区别在于绿色和橙色的位置进行了调换。

这种区别导致了两种标准之间在连接时的兼容性差异,需要根据实际情况进行选择。

根据网络连接的实际需求和设备的要求,选择合适的标准是非常重要的。

4. 两种标准的实际应用根据具体的网络连接需求,选择合适的标准非常关键。

在实际应用中,如果是新建网络或者进行网络升级,通常会采用568b标准的线序来进行布线和连接。

这是因为568b标准被广泛应用于大多数的以太网和网络设备连接中,具有较好的兼容性和稳定性。

而对于一些特定的应用场景,例如通信方式系统和一些旧式的网络设备,可能会采用568a标准的线序。

双绞线标准及制作

双绞线标准及制作

如果看插头,将插头的末端面对眼睛,而 且针脚的接触点插头的在下方,那么最左 边是①,最右边是⑧(见下图)。请注意, 有的文献将插头编号的①指定为最右边的 针脚,这是因为他们将插头的针脚接触点 画在上方(和我们给出的图正好旋转了180 度)。但实际上指的还是同样的针脚。
在10 /兆比秒和100 Mb/s以太网中只使用 两对导线。也就是说, 只使、以太网中RJ-45连接器的针脚:在双 绞线以太网中,其连接导线只需要两对 线:一对线用于发送,另一对线用于接 收。但现在的标准是使用RJ-45连接器。 这种连接器有8根针脚,一共可连接4对 线。
顺便指出,采用RJ-45而不采用电话线的 RJ-11也是为了避免将以太网的连接线插头 错误地插进电话线的插孔内。另外,RJ-11 只有6根针脚,而RJ-45有8根针脚。这两种 连接器在形状上的区别见下图所
反线、正线的 常见用途
PC-PC:反线 PC-HUB:正线 HUB-HUB普通口:反线 HUB-HUB级连口-级连口:反线 HUB-HUB普通口-级连口:正线 HUB-SWITCH:反线 HUB(级联口)-SWITCH:正线 SWITCH-SWITCH:反线 SWITCH-ROUTER:正线 ROUTER-ROUTER:反线
图中上方的折线表示这两根针脚连接 的是一对双绞线。
◆ T568A规定的连接方法是:
8— 7— 6— 5— 4— 3— 2— 1— 白绿白蓝白橙白棕 绿色橙色蓝色棕色
◆ T568B规定的连接方法是:
8— 7— 6— 5— 4— 3— 2— 1— 白橙白蓝白绿白棕 橙色绿色蓝色棕色
在通常的工程实践中,T568B使用得较多。不管 使用哪一种标准,一根5类线的两端必须都使用同 一种标准。 这里特别要强调一下,线序是不能随意改动的。 例如,从上面的连接标准来看,1和2是一对线, 而3和6又是一对线。但如果我们将以上规定的线 序弄乱,例如,将1和3用作发送的一对线,而将 2和4用作接收的一对线,那么这些连接导线的抗 干扰能力就要下降,误码率就可能增大,这样就 不能保证以太网的正常工作。

双绞线制作步骤及注意事项

双绞线制作步骤及注意事项

双绞线制作步骤及注意事项
双绞线制作步骤:
1.准备好所需的双绞线、剥线钳、电缆剪和网线插头。

2.首先要剥开双绞线两个外部的保护层,一段约为3-4厘米,
另一端约为1-2厘米。

3.将双绞线的线芯要按照色带顺序排列,拧成一根粗线。

4.用电缆剪切掉线头的不平整部分,让每个线头无毛刺,留下
约1.5厘米长度。

5.将网线插头用剥线钳剥开,露出8个小孔,每个小孔的长度
为约1.5厘米。

6.按照双绞线的顺序,将线芯插入每个小孔中。

7.使用压线钳,将每个线头插入插头中,并用力压紧。

8.确保每个线头都完全插入插头并处于正确位置。

9.最后将插头压缩起来,并确保插头足够牢固。

注意事项:
1.在制作时要注意双绞线线芯的顺序和位置,不要混淆和颠倒。

2.在使用剥线钳剥开线头保护层时,要保证剥开的长度一致,否则有可能影响信号传输。

3.使用网线插头时,要注意每个线头的插入位置和深度是否正确,不然容易造成信号不稳定或者无信号。

4.在压缩插头时,要用力均匀压紧每个线头,并确保插头足够牢固。

双绞线的制作流程

双绞线的制作流程

双绞线的制作流程1. 确定双绞线的规格和类型在制作双绞线之前,首先需要确定双绞线的规格和类型。

常见的双绞线规格包括Cat5、Cat6、Cat6a等,而类型则可以是直连线(Straight-through)或交叉线(Crossover)。

2. 准备所需材料和工具制作双绞线所需的材料和工具如下:•双绞线:根据规格和类型选择合适的双绞线;•网络插头:根据规格选择合适的网络插头,常见的有RJ45插头;•剥线钳:用于剥去双绞线外皮;•钳工剪刀:用于修剪双绞线;•铅笔或标签机:用于标记两端连接方式。

3. 测量和切割双绞线根据需要制作的长度,使用钳工剪刀测量并切割出所需长度的双绞线。

注意要保持切口整齐,避免损坏其中的铜芯。

4. 剥离外皮使用剥线钳将约5cm长的外皮从两端分别剥离。

在剥离外皮的过程中要小心不要损坏内部的绝缘层和铜芯。

5. 分离和排列铜芯在剥离外皮后,可以看到双绞线内部有4对彩色的铜芯。

根据所需的连接方式,将每一对铜芯分离并按照正确的顺序排列。

对于直连线,通常按照以下顺序排列: 1. 白色橙色 2. 橙色 3. 白色绿色 4. 蓝色 5. 白色蓝色 6. 绿色 7. 白色棕色 8. 棕色对于交叉线,通常将第1对和第3对交换位置即可。

6. 剪短并整齐铜芯将每一对铜芯剪短,长度大约为13mm左右。

确保每一对铜芯长度相同,并且整齐地排列在一条直线上。

7. 插入和压紧插头将剥离后的铜芯插入RJ45插头中,确保每一对铜芯插入到相应的插槽中。

然后使用合适的钳工工具(如克里普钳)将插头压紧,确保每一对铜芯都被牢固地固定在插头中。

8. 检查和测试双绞线制作完成后,对双绞线进行检查和测试,确保每一对铜芯都正确连接,并且没有短路或断路。

可以使用网络线测试仪来进行测试,验证双绞线的连通性和性能。

9. 标记双绞线为了方便识别和管理,在制作完成后可以使用铅笔或标签机为双绞线两端标记连接方式(如直连线或交叉线)和长度等信息。

实验:双绞线的制作

实验:双绞线的制作

实验一、双绞线的制作(物理层实验)一、实验原理1.1 双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。

两根线安按照一定的密度相互绞在一起,就可以改变导线的电气特性,从而降低信号的干扰程度。

双绞线电缆比较柔软,便于在墙角等不规则地方施工,但信号的衰减比较大。

在大多数应用下,双绞线的最大布线长度为100米。

双绞线分为两种类型:非屏蔽双绞线和屏蔽双绞线。

1.2 双绞线连接双绞线采用的是RJ-45 连接器,俗称水晶头。

RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

按照双绞线两端线序的不同,我们一般划分两类双绞线:一类两端线序排列一致,称为直连线;另一类是改变线的排列顺序,称为交叉线。

线序如下:直连线:(用于主机与集线器或交换机连)1 2 3 4 5 6 7 8A 端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;(T568B线序标准)B 端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕。

交叉线:(用于主机与主机连)1 2 3 4 5 6 7 8A 端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;B 端:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕。

(T568A线序标准)在进行设备连接时,我们需要正确的选择线缆。

当同种类型的接口通过双绞线互连时,使用交叉线;当不同类型的接口通过双绞线互连时使用直连线。

二.实验内容:制作直连和交叉双绞线三.实验目的:理解直连线和交叉线的应用范围,掌握直连线和交叉线的制作方法。

四.实验环境:RJ45卡线钳一把、水晶头、双绞线、测试仪五.实验步骤:(1)剪下一段长度的双绞线电缆(2)用压线钳在电缆的一端剥去约2cm护套。

(3)分离4对电缆,按照所做双绞线的线序标准(T568A或T568B)排列整齐,并将线弄平直。

(4)维持电缆的线序和平整性,用压线钳上的剪刀将线头剪齐,保证不绞合电缆的长度最大为1.2cm。

双绞线基础知识及双绞线制作指南

双绞线基础知识及双绞线制作指南

双绞线基础知识及双绞线制作指南首先,让我们来了解一些关于双绞线的基础知识。

1. 双绞线分类:根据双绞线的用途和性能要求的不同,可以将双绞线分为不同的类别。

例如,Cat5e和Cat6是目前最常用的双绞线标准。

2.双绞线结构:双绞线一般由四对铜线组成,每对铜线都被一个绝缘层包裹,并且四对铜线会被一个整体的绝缘层所包裹。

这种结构有助于减少干扰信号的影响。

3.绞合方式:双绞线的铜线绞合方式有两种,分别是顺时针绞合和逆时针绞合。

这两种方式在制作过程中需要一致,以确保信号传输的准确性。

接下来,我们将为大家提供双绞线的制作指南。

材料:-双绞线卷(根据需要选择适当的类别和长度)-铜线剥线钳-网线插头-网线压线钳制作步骤:1.切断所需长度的双绞线,然后用剥线钳剥去双绞线末端的绝缘层,露出铜线。

2.将铜线按照绞合方式进行排列,确保绞合方式一致。

3.使用剥线钳为每对铜线剥去一小段绝缘层,露出铜线的末端。

4.将剥掉绝缘层的铜线按照颜色进行配对。

常见的配对方式是橙白-橙、绿白-绿、蓝白-蓝、棕白-棕。

5.将配对好的铜线依次插入网线插头的对应插槽中,确保铜线插入到插头的末端,且不出现错位或乱绞。

6.使用网线压线钳将插头固定在双绞线上,确保插头和双绞线牢固连接。

7.重复以上步骤,直到完成所需数量的双绞线制作。

以上就是双绞线的基础知识及双绞线制作的指南。

通过掌握这些知识,我们可以更好地理解和使用双绞线,以满足网络传输的要求。

值得注意的是,在制作双绞线时,应注意仔细操作,确保每一步骤都正确无误,以确保制作的双绞线质量可靠。

双绞线的制作及测试

双绞线的制作及测试

双绞线的制作及测试一、双绞线制作流程:1.准备工作在开始双绞线的制作之前,我们需要准备以下工具和材料:- 双绞线(常用的有Cat 5、Cat 5e、Cat 6等)-RJ45插口-剪线钳-探线仪-打线钳2.根据需要测量和剪断双绞线根据需要的长度,使用剪线钳测量并剪断双绞线。

确保每对线芯长度相同。

3.层剥线使用剥线器,剥开双绞线外部的绝缘层,露出线芯。

4.整齐排列线芯将每对线芯的绝缘层修整整齐,确保线芯之间没有交叉。

5.交叉对绞根据规范要求,将一对线芯逆时针绞合,再将另一对线芯顺时针绞合,以减少干扰和串扰。

6.剪短对绞部分使用剪线钳,将对绞部分剪短,使其与绝缘层齐平。

7.插入RJ45插口将剪短的对绞部分插入RJ45插口,确保线芯与插口中的引脚对齐。

8.使用打线钳压接使用打线钳,将RJ45插口与线芯压接在一起。

确保每个线芯都与相应的插口引脚连接。

9.结束制作检查制作好的双绞线是否连接牢固,没有松动的线芯。

确保线芯与插口引脚连接正确。

二、双绞线的测试:1.使用探线仪测试连接性将制作好的双绞线的一端连接到网络设备上,将另一端连接到探线仪。

打开探线仪的电源,观察是否有信号灯亮起。

如果灯亮起,表示双绞线连接正确,可以进行下一步测试。

2.进行线路测试使用网络线路测试仪将其中一个线头插入制作好的双绞线的一个连接头中,将另一个线头插入另一个连接头的相应位置。

启动测试仪,它将对双绞线进行连通性测试、串扰测试等,输出测试结果。

根据测试结果判断双绞线的质量是否符合标准。

3.检查测试结果根据测试仪的显示结果,检查双绞线的联通性、串扰等参数是否符合标准。

如果检测结果正常,则双绞线可以投入使用。

如果检测结果不正常,需要重新制作或更换双绞线。

总结:双绞线的制作主要包括测量和剪断线材、剥离绝缘层、整齐排列线芯、交叉对绞、剪短和压接RJ45插头等步骤。

测试双绞线的主要方法是使用探线仪和网络线路测试仪进行连接性和质量的测试。

制作和测试双绞线需要严格按照规范进行操作,以确保双绞线的质量和性能。

制作双绞线的实验报告

制作双绞线的实验报告

制作双绞线的实验报告
实验报告:制作双绞线
实验目的:通过制作双绞线,了解其结构和原理,并掌握制作双绞线的方法。

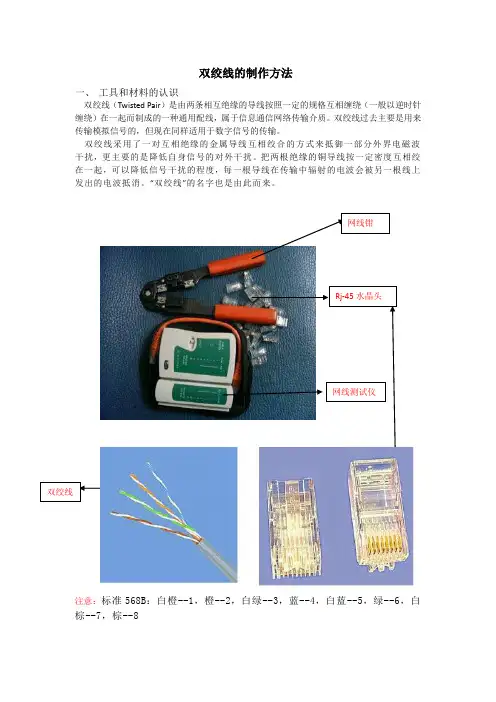

实验材料:电工工具(剥线钳、剥线刀、压线钳)、双绞线、RJ45头、网线测试仪。

实验步骤:
1. 使用剥线刀剥开双绞线的外皮,露出内部的8根绞线。

2. 将绞线按照颜色顺序排列,通常为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

3. 使用剥线钳将每根绞线的末端剥开,露出金属导线。

4. 将绞线按照颜色顺序插入RJ45头中,确保每根绞线都插入到对应的位置。

5. 使用压线钳将RJ45头和绞线牢固地连接在一起。

6. 使用网线测试仪对制作好的双绞线进行测试,确保连接正确无误。

实验结果:经过测试,制作好的双绞线连接正常,符合标准。

实验结论:通过本次实验,我们掌握了制作双绞线的方法,并了解了双绞线的结构和原理。

双绞线是一种常用的网络连接线,其制作方法简单易学,但需要严格按照标准进行操作,以确保连接的质量和稳定性。

实验中还发现,双绞线的结构设计可以有效减少外部干扰,提高传输速度和稳定性,因此在网络通信中具有重要的作用。

总结:制作双绞线的实验让我们对网络连接线有了更深入的了解,也提高了我们的动手能力和实际操作技能。

在今后的网络维护和布线工作中,这些知识和技能将会发挥重要作用。

双绞线制作方法

双绞线制作方法

双绞线制作方法
制作双绞线的方法如下:
1. 准备材料:双绞线需要两根相同规格和材质的线缆。

一般使用铜线作为导电材料,外层绝缘材料可以选择聚乙烯或聚氯乙烯。

2. 剥离绝缘层:将两根线缆的一段约5-10厘米的绝缘层剥离,以露出内部的铜线。

3. 扭绞线缆:将两根铜线以相同的方向分别缠绕在一起,形成一条扭绞线。

可以使用手工或机械工具扭绞线缆。

4. 压制连接器:在需要连接的端部,将连接器套接在铜线上,并使用压线钳将连接器与铜线紧密连接。

5. 测试双绞线:使用测试仪器检测双绞线的连通性和信号传输质量。

6. 安装绝缘层:在双绞线的整个长度上,使用绝缘带或绝缘管覆盖铜线,以保护铜线不受外界干扰。

以上就是制作双绞线的基本方法。

根据具体的使用环境和需求,还可以选择不同类型和规格的双绞线,以提高信号传输质量和抗干扰能力。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
8:剪断电缆线。请注意:一定要剪得 很整齐。剥开的导线长度不可太短 (10mm~12mm)。可以先留长一些。不 要剥开每根导线的绝缘外层(图:步骤8)
步骤9:将剪断的电缆线放入RJ-45插头试试 长短(要插到底),电缆线的外保护层最后 应能够在RJ-45插头内的凹陷处被压实。反复 进行调整(图:步骤9)。
双绞线标准及制作
导语: 双绞制作是我们学习计算机网络动 手能力的第一步,掌握双绞线的制作是 组建星型结构以太网的必要技术之一。 同时也是我们日常网络维护的主要内容 之一。
一、制作双绞线准备知识
1、以太网中RJ-45连接器的针脚:在双 绞线以太网中,其连接导线只需要两对 线:一对线用于发送,另一对线用于接 收。但现在的标准是使用RJ-45连接器。 这种连接器有8根针脚,一共可连接4对 线。
图中上方的折线表示这两根针脚连接 的是一对双绞线。
◆ T568A规定的连接方法是:
8— 7— 6— 5— 4— 3— 2— 1—
白绿白蓝白橙白棕 绿色橙色蓝色棕色
◆ T568B规定的连接方法是:
8— 7— 6— 5— 4— 3— 2— 1—
白橙白蓝白绿白棕 橙色绿色蓝色棕色
在通常的工程实践中,T568B使用得较多。不管 使用哪一种标准,一根5类线的两端必须都使用同 一种标准。 这里特别要强调一下,线序是不能随意改动的。 例如,从上面的连接标准来看,1和2是一对线, 而3和6又是一对线。但如果我们将以上规定的线 序弄乱,例如,将1和3用作发送的一对线,而将 2和4用作接收的一对线,那么这些连接导线的抗 干扰能力就要下降,误码率就可能增大,这样就 不能保证以太网的正常工作。
步骤10:在确认一切都正确后(特别要注意 不要将导线的顺序排列反了),将RJ-45插头 放入压线钳的压头槽内,准备最后的压实 (图:步骤10)。
步骤11:双手紧握压线钳的手柄,用力压 紧(图:步骤11a)(图:步骤11b)。请 注意,在这一步骤完成后,插头的8个针脚 接触点就穿过导线的绝缘外层,分别和8根 导线紧紧地压接在一起。
二、5类线电缆与RJ-45插头连接起来的具 体操作步骤
步骤1:准备好5类线、RJ-45插头和一把 专用的压线钳(图:步骤1)。
步骤2:用压线钳的剥线刀口将5类线的外 保护套管划开(小心不要将里面的双绞线 的绝缘层划破),刀口距5类线的端头至少 2厘米(图:步骤2)。
步骤3:将划开的外保护套管剥去(旋转、 向外抽)(图:步骤3)。
顺便指出,采用RJ-45而不采用电话线的 RJ-11也是为了避免将以太网的连接线插头 错误地插进电话线的插孔内。另外,RJ-11 只有6根针脚,而RJ-45有8根针脚。这两种 连接器在形状上的区别见下图所
2、RJ-45连接器对8根针脚的编号的规定
RJ-45连接器包括一个插头和一个插孔(或插 座)。插孔安装在墙上,而插头和连接导线 (现在最常用的就是采用无屏蔽双绞线的5类 线)相连。EIA/TIA制定的布线标准规定了8根 针脚的编号。如果看插孔,使针脚接触点在上 方,那么最左边是①,最右边是⑧(见下图)。
反线、正线的 常见用途
PC-PC:反线 PC-HUB:正线 HUB-HUB普通口:反线 HUB-HUB级连口-级连口:反线 HUB-HUB普通口-级连口:正线 HUB-SWITCH:反线 HUB(级联口)-SWITCH:正线 SWITCH-SWITCH:反线 SWITCH-ROUTER:正线 ROUTER-ROUTER:反线
如果看插头,将插头的末端面对眼睛,而 且针脚的接触点插头的在下方,那么最左 边是①,最右边是⑧(见下图)。请注意, 有的文献将插头编号的①指定为最右边的 针脚,这是因为他们将插头的针脚接触点 画在上方(和我们给出的图正好旋转了180 度)。但实际上指的还是同样的针脚。
在10 /兆比秒和100 Mb/s以太网中只使用 两对导线。也就是说, 只使用4根针脚。
步骤4:露出5类线电缆中的4对双绞线(图: 步骤4)。
步骤5:按照EIA/TIA-568B标准和导线颜色 将导线按规定的序号排好(图:步骤5)。 (白橙 橙色 白绿 蓝色 白蓝 绿色 白棕 棕色)
步骤6:将8根导线平坦整齐地平行排列,导 线间不留空隙(图:步骤6)。
步骤7:准备用压线钳的剪线刀口将8根导线 剪断(图:步骤7)。
分布距离
作用与定义
针脚1
针脚2
发送
发送
针脚3
接收 不使用
不使用 接收
现在标准规定使用右 表中的4根针脚(1, 2, 3和6),1和2用于发 送,3和6用于接收:
针脚4
针脚5 针脚6
针脚7
针脚8
不使用
不使用
3、不同颜色的4对双绞线与针脚连接
EIA/TIA-568标准规定了两种连接标准(并 没有实质上的差别),即EIA/TIA-568A和 EIA/TIA-568B。这两种标准的连接方法如 下图所示。
