《脉冲与数字电路》试题一(满分100分)

合集下载

《脉冲数字电路》试卷A【考试试卷答案】

《脉冲数字电路》试卷A适用专业：考试时间：120分考试方式：闭卷满分：100一、填空题（共20分，每空1分）1、十进制数10)42(对应的二进制数为，十六进制数16)16(F 对应的十进制数为。

2、实现基本逻辑运算的逻辑门有、和三种。

3、B A B A F '+'=的与非表达式为。

4、n 变量的最小项应有个，全体最小项之和为。

5、TTL 门电路的门和CMOS 门电路的门都能实现“线与”。

6、TTL 反相器的输入端悬空时输入端电压等于，这时输出是电平。

7、七段发光二极管显示器通常采用和两种接法。

8、主从JK 触发器，在CLK=1期间存在主触发器能且仅能的现象。

9、JK 触发器的两个输入端连在一起作为输入端，可以构成触发器。

10、时序逻辑电路中，任一时刻的输出不仅与该时刻有关，而且与电路有关。

11、用触发器组成十二进制计数器，至少应用个触发器。

12、石英晶体多谐振荡器的振荡频率取决于石英晶体的，而与外接电阻、电容无关。

二、（12分）图1.1(a)是TTL 门电路,图1.1(b)是CMOS 门电路, ,图1.1(c)是输入信号A 、B 的电压波形，其高低电平满足各门电路的逻辑要求，试写出各个输出信号的逻辑表达式，画出它们的输出电压波形图。

AB1YAB2YAB3Y ΩM 1图1.1(a) 图1.1(b)=1Y ， =2Y ，=3Y图1.1(c)三、（10分）图2.1(a)是TTL 主从JK 触发器，图2.1(b)是CMOS 边沿D 触发器，时钟脉冲和输入信号波形见图2.1(c)，写出各触发器的特性方程，对应画出Q 端的输出波形，设初始状态为“0”。

CLK图2.1(a) 图2.1(b)=+11n Q ， =+12n Q图2.1(c)四、（每小题4分，12分）化简下列逻辑函数，写出它们的最简与或表达式。

1、BCD C A A Y +'+=2、D C A BC A D B Y ''+'+''=，约束条件0=+AC AB3、∑∑+=)15,14,13,12,11,10()9,8,7,6,5(d mY五、（12分）试设计一逻辑电路供三人（A、B、C）表决使用。

脉冲与数字电路试题

2004——２００５学年第二学期期末试题《脉冲与数字电路》一、填空（每空１分，２０分）（§２－１）17、在数字逻辑电路中，基本逻辑关系为、、三种。

实现这三种逻辑功能的电路称为、、。

18、作为逻辑取值的和并不表示数值的大小，而是表示对立的两个逻辑状态。

19、与门的逻辑功能为：。

20、反相器就是，它的逻辑功能是输入低电平时，输出为；输入为高电平时输出为。

其逻辑表示式为：。

21、MOS与非门可分为、和三种类型。

其中速度较慢。

22、三态门的输出端可以输出、、三种状态。

23、三态门可作为和，常用作计算机系统中各部件的输出级。

24、代数化简法包括、、、。

25、常用的显示译码器有三种、、。

１．数字逻辑电路是指输出与输入之间存在着一定逻辑关系的电路，又简称逻辑电路。

※２．逻辑代数最基本的运算有与运算、或运算和非运算。

３．真值表是把输入逻辑变量的各种可能取值和对应的逻辑函数值排列在一起组成的表格。

４．当且仅当决定某件事的各个事件中，任意具备一个和几个时，这件事情都能发生，那么这件事情和各个条件的关系叫或逻辑关系，逻辑式：Y=A+B（§２－２）５．逻辑函数常用的表示方法有：真值表、逻辑表达式和逻辑图。

※（§２－３）6．与或非门电路输出与输入之间是先与、再或、后非的逻辑关系。

７．异或门实现的逻辑关系是输入相同时为０，不同时为１，其逻辑表达式为Y=A B+A B.※８．由于TTL电路输出电阻小，一般TTL电路是不能接成线与方式的，即多个输出端不能连接在一起。

９．在实际应用中，ＯＣ门不仅可实现线与逻辑，还可实现逻辑电平的变换。

１０．三态门的输出端可以输出高电平、低电平、高阻态三种状态，可以看作是由两个与非门及一个二极管组成。

※（§３－１）１１。

按照逻辑功能的不同，数字电路可分为两大类：组合逻辑电路和时序逻辑电路。

１２。

所谓组合电路，是指在任何时刻，输出信号仅取决于该时刻的输入信号，而与先前的状态无关的电路。

数字电路考题和答案解析

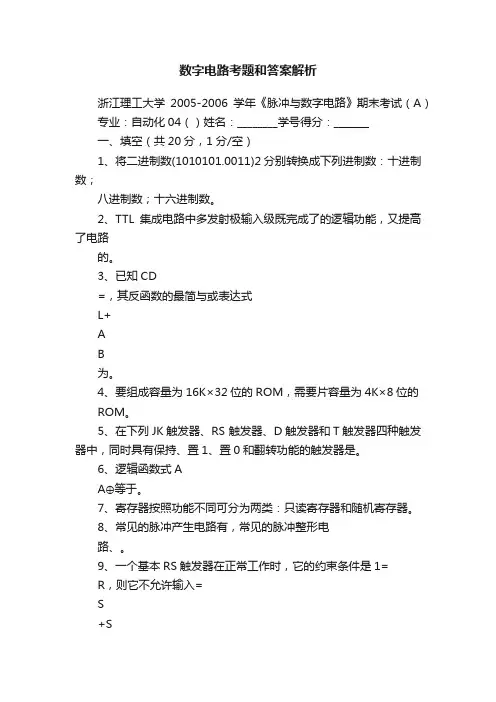

数字电路考题和答案解析浙江理工大学2005-2006学年《脉冲与数字电路》期末考试（A）专业：自动化04（）姓名：________学号得分：_______一、填空（共20分，1分/空）1、将二进制数(1010101.0011)2分别转换成下列进制数：十进制数；八进制数；十六进制数。

2、TTL集成电路中多发射极输入级既完成了的逻辑功能，又提高了电路的。

3、已知CD=，其反函数的最简与或表达式L+AB为。

4、要组成容量为16K×32位的ROM，需要片容量为4K×8位的ROM。

5、在下列JK触发器、RS 触发器、D触发器和T触发器四种触发器中，同时具有保持、置1、置0和翻转功能的触发器是。

6、逻辑函数式AA⊕等于。

7、寄存器按照功能不同可分为两类：只读寄存器和随机寄存器。

8、常见的脉冲产生电路有，常见的脉冲整形电路、。

9、一个基本RS触发器在正常工作时，它的约束条件是1=R，则它不允许输入=S+S且=R的信号。

10．常用的BCD码有、、、等。

二、判断题（10分，1分/题）1、若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。

（）2、数电技术中用的8421码不是恒权码。

（）3、逻辑函数两次求反则还原，逻辑函数的对偶式再作对偶变换也还原为它本身。

（）4、TTL与非门的多余输入端可以接固定高电平。

（）5、一般TTL门电路的输出端可以直接相连，实现线与。

（）6、卡诺图是用图形来描述逻辑函数的一种方法。

（）7、优先编码器的编码信号是相互排斥的，不允许多个编码信号同时有效。

（）8、环形计数器在每个时钟脉冲CP作用时，仅有一位触发器发生状态更新。

（）9、施密特触发器有两个稳定的状态，但这两个状态依懒于输入信号的幅值。

（）10、ROM存储器中的信息只能读出不能写入。

（）三、将下列逻辑出数化简与或表达式（共10分，5分/题） 1、化简))()()((C B DE C B BD C A A AD B CD B AB A Y ++++++++=2、化简∑∑+=d m Y 13,12,8,5,2)15,10,9,7,4,1,0(。

重庆大学2020年春季学期课程作业脉冲电路与数字逻辑

重庆大学2020年春季学期课程作业脉冲电路与数字逻辑答案+我名字2020年春季学期课程作业脉冲电路与数字逻辑第1次脉冲电路与数字逻辑题号一合计已做/题量0 / 400 / 40得分/分值0 / 1000 / 100一、单项选择题(共40 题、0 / 100 分)1、PAL是指（），其与阵列（），或阵列（）。

A、可编程阵列逻辑，可编程，固定B、可编程逻辑阵列，固定，可编程C、只读存储器阵列，可编程，固定D、随机存储器阵列，固定，固定收藏该题2、EPROM是指（）。

A、随机读写存储器B、只读存储器C、可编程的只读存储器D、可擦可编程的只读存储器收藏该题3、下列是“与或”式的是( )。

A、A(B+C)DB、A(B+D)C、A+B(C+D)D、A+BD收藏该题4、两输入与非门输出为0时，输入应满足（）。

A、两个同时为1B、两个同时为0C、两个互为相反D、两个中至少有一个为0收藏该题5、8变量的卡诺图中某个小方块有（）个小方块与其相邻。

A、6B、7C、8D、9收藏该题6、常用的BCD码有（）。

A、奇偶校验码B、格雷码C、8421码D、余三码收藏该题7、n级反馈移位寄存器的状态数是（）。

A、nB、2nC、2^nD、2n-1收藏该题8、逻辑函数的表示方法中具有唯一性的是（）。

A、真值表B、表达式C、逻辑图D、卡诺图收藏该题9、对于n变量的逻辑函数，其最大项的个数为（）。

A、nB、2nD、2^n收藏该题10、已知逻辑函数F=AB+CD，选出下列可以肯定使F=1的状态是（）。

A、A=0，BC=0，D=0B、A=0，BD=0，C=0C、AB=1，C=0，D=0D、AC=1，B=0收藏该题11、在( )情况下，函数F=ABCDˉ运算的结果是逻辑0。

A、全部输入是0B、任一输人是0C、仅一输入是0D、全部输入是1收藏该题12、n个触发器可以构成能寄存（）位二进制数码的寄存器。

A、n-1B、nC、n+1D、2^n收藏该题13、时序逻辑电路的电路状态是指（）。

(完整版)数字电路试题及参考答案

《数字电路》试卷及答案一、【单项选择题】 ( 本大题共20 小题，每题 2 分，共40 分) 在每题列出的四个选项中只有一个选项是切合题目要求的，请将正确选项前的字母填在答题卷相应题号处。

1、关于钟控 RS触发器，若要求其输出“ 0”状态不变，则输入的RS信号应为（ A）。

[A] RS=X0[B] RS=0X[C] RS=X1[D] RS=1X2、以下各电路中，（ B）能够产生脉冲准时。

[A]多谐振荡器[B]单稳态触发器[C]施密特触发器[D]石英晶体多谐振荡器3、以下逻辑电路中为时序逻辑电路的是（C）。

[A]变量译码器[B]加法器[C]数码存放器[D]数据选择器4、同步时序电路和异步时序电路比较，其差别在于后者（B）。

[A]没有触发器[B]没有一致的时钟脉冲控制[C]没有稳固状态[D]输出只与内部状态相关5、当用专用输出构造的PAL设计时序逻辑电路时，一定还要具备有（A）。

[A]触发器[B]晶体管[C] MOS 管[D]电容6、能将输出端直接相接达成线与的电路有（C）。

[A] TTL 与门[B]或门[C]三态门[D]三极管非门7、 TTL 与非门的剩余脚悬空等效于（A）。

[A] 1[B] 0[C] Vcc[D] Vee8、以下哪一条不是除去竟争冒险的举措（B）。

[A]接入滤波电路[B]利用触发器[C]加当选通脉冲[D]改正逻辑设计9、主从触发器的触发方式是（D）。

[A] CP=1[B] CP上涨沿[C] CP 降落沿[D]分两次办理10、组合型 PLA 是由（ A）组成。

[A]与门阵列和或门阵列[B]一个计数器[C]一个或阵列[D]一个存放器11、以下四个数中，最大的数是（B）。

[A] (AF) 16[B] (001010000010)8421BCD[C] (10100000) 2[D] (198) 1012、触发器有两个稳态，储存8 位二进制信息要（B）个触发器。

[A] 2[B] 8[C] 16[D] 3213、以下门电路属于双极型的是（A）。

第7章脉冲与数字电路知识习题 2017-12-22

1§7 脉冲与数字电路知识-习题【基础习题7.1】脉冲数字电路的特点1、处理数字信号的电路称为电路。

数字电路有如下几个特点: 1.1、数字电路是实现功能和进行各种数字运算的电路。

1.2、由于数字信号在和数值上都是不连续的，它在电路中表现为信号的，或者电平的两种状态。

1.3、若用二进制数"0"和"1"来代表两种状态一一低电平和，则数字信号便可用"0"和"1"组成的代码序列来表示。

因此，数字电路可把自然界中的物理量转换为进制数，对这些物理量进行逻辑或数字运算。

2、数字电路中晶体管多工作在状态。

由于数字信号只有"0"与"1"两种状态，故可用晶体管的"导通"(饱和)和"截止"这两种截然不同的状态来表征。

例如，用晶体管截止时输出的高电平(H)表示"1"，用晶体管 (饱和)时输出的低电平(L)表示"0"。

3、数字电路工作时只要求能可靠地区分"0"或"1"两种状态，这比模拟电路中要求电压应准确地是多少要容易实现得多，即数字电路对精度要求比模拟电路低，故适于化。

4、数字电路还有抗干扰能力、功耗低、速度快等优点。

5、脉冲信号是指在短促时间内电压或电流发生突然的信号。

所谓"短促"时间没有严格的定义，一般认为，如果电压或电流发生突变的时间可以与电路中的过渡过程时间相比拟，就可以认为是"脉冲"。

6、在计算机中，突变时间常以秒(S μ，S 610-)、纳秒(ns 、S 910-秒)计。

S S 6101-=μ，S S 9101n -= 7、通常将产生或变换脉冲波形的电路称为电路。

8、当数字信号在"0"和"1"两种状态之间快速变换时，数字电路将输出一系列脉冲波。

脉冲与数字电路——模拟试题五及答案

脉冲与数字电路——模拟试题五及答案脉冲与数字电路试题第五套⼀、单选题(每题1分)1. TTL 与⾮门的关门电平为0.8V ，开门电平为2V ，当其输⼊低电平为0.4V ，输⼊⾼电平为3.5V 时，其输⼊⾼电平噪声容限为( )。

A 1.1 VB 1.3VC 1.2VD 1.5V2. 串⾏加法器的进位信号采⽤（）传递，并⾏加法器的进位信号采⽤（）传递。

A 超前，逐位B 逐位，超前C 逐位，逐位D 超前，超前3. 如果晶体三极管⼯作于饱和区则该管( )。

A 发射结正向偏置，集电结反向偏置B 发射结正向偏置，集电结正向偏置C 发射结反向偏置，集电结正向偏置D 发射结反向偏置，集电结反向偏置4. 下列逻辑函数中不相等的是（）。

A ．CB B AC B B A ?=+ B ．))((C B B A C B B A ++=+ C ．C B B A C B B A +++=+D ．BC B A C B B A +=+5. ⽯英晶体多谐振荡器的主要优点是( )。

A 电路简单B 频率稳定度⾼C 振荡频率⾼D 振荡频率低6. 减少三极管的饱和深度可提⾼⼯作速度，为此在下列条件中正确的措施是( )。

A 增⼤IB B 减⼩IcC 减少U BCD 增⼤β7. 与⼋进制数 (47.3)8 等值的数为：（）A. (100111.11)2B. (27.6)16C. (27.3 )16D. (100111.110)28. 硅⼆极管导通和截⽌的条件是( )。

A U F > 0.7V ， U F < 0.5VB U F > 0.5V ，U F < 0.7VC U F > 0.7V ， U F < 0.7VD U F > 0.5V ，U F < 0.5V9. 半导体中有两种载流⼦，分别是( )。

A 原⼦和中⼦B 电⼦和空⽳C 电⼦和质⼦D 电⼦和离⼦10. 若已知AC AB C A B A =+=+,，则（）A ． B=C = 0B ． B=C =1 C ． B=CD ． B ≠C 11. 下列数中,最⼤的数是（）。

08《脉冲与数字电路》期中试卷

2006年春季学期《脉冲与数字电路》期末考试试卷（501班）姓名：分数：一、填空（每空1分,共20分）1、脉冲信号是一种瞬间变化极短的电压或。

2、门电路中,最基本的逻辑门是与门、________和________。

3、异或门的逻辑功能是_____________。

4、同或门的逻辑函数式是：。

逻辑符号为：5、能以二进制数码形式存放或指令的部件称为.6、RC电路的时间常数是____,时间常数越大,电容充放电过程______。

7、晶体二级管从正向导通转换成反向截止,需要一个________过程,所需的时间称___________。

8、反向器的功能可以概述为:____________________________________ 。

9、触发器是一种具有______功能并且其状态能在触发脉冲下迅速_____的逻辑电路。

10、多谐振荡器电路没有，电路不停地在两个之间转换，因此又称。

11、（101011）B=( )D12、与非门构成的基本RS触发器中，当S=0、R=1时，其输出状态是。

二、判断(对的画 ,错的画，每题2分,共20分)1、在数字电路中,高电平和低电平指的是一定的电压范围,并不是一个固定不变的数值. ( )2、RC电路是脉冲电路的基础，利用RC电路过渡过程的规律可以对脉冲波进行变换，例如：RC微分电路和RC积分电路.（）3、非门通常是多个输入端,一个输出端.( )4、移位寄存器只能串行输出。

（）5、矩形波脉冲宽度tw是指脉冲电压变化的最大值.( )6、晶体三级管导通的条件是:发射结加反向电压,集电结加正向电压.( )7、时序逻辑电路在结构方面的特点是：由具有控制作用的逻辑门电路和具有记忆作用的触发器两部分组成.（）8、触发器与门电路一样, 输出状态仅取决于触发器当时的输入情况.( ) 9、触发器实质上就是一种功能最简单的时序逻辑电路,是时序电路,存储记忆电路的基础. ( )10、多谐振荡器输出的信号为正弦波. ( )三、选择(将正确答案的序首字母填入空格内，每题2分,共20分)1、若要产生周期性的脉冲信号，应采用的电路是( )A. 多谐振荡器B.双稳态触发器C.单稳态触发器2、逻辑函数式E+E,简化后的结果是( )A.2EB.EC.E23、逻辑代数式E F+E F+EF, 化简后的结果是( )A.EFB. E F+E FC.E+F4、触发器与组合逻辑门电路比较( )A.两者都有记忆能力B.只有组合逻辑门电路有记忆能力C.只有触发器有记忆能力5、八位二进制数能表示十进制数的最大值是( )A.255B.248C.1926、二进制数10101转换为十进制数后为( )A.15B.21C.187、改变施密特触发器的回差电压而输入电压不变，则触发器输出电压要变化的是( )A.幅度B.脉冲宽度C.频率8、构成计数器的基本电路是( )A.或非门B.与非门C触发器9、基本RS触发器电路中,触发脉冲消失后,其输出状态( )A.恢复原状态B.保持现状态C.出现新状态10、硅NPN型三极管饱和时,其集电极与发射极压降V的值是( )A.0.7VB.0.4VC.0.3V四、化简、证明及画图题：（21分）1、化简逻辑表达式Y=ABC(B+C),并画出化简后与逻辑表达式相应的逻辑电路图(10分)2、化简逻辑函数式Y=AB+ABD+AC+BCD,并设计出电路图。

《脉冲与数字电路》试题二(满分100分)

《脉冲与数字电路》试题二（满分100分）一、填空题（每空1分，共40分）1、脉冲是指存在时间极短的（电压）或（电流）的波形。

在脉冲数字电路中，常用的是（矩形）脉冲。

2、电容器充放电过程中，充放电的快慢取决于RC的大小。

RC大，则充放电进行的（慢）；RC小，则充放电进行的（快）。

3、二极管和三极管都具有（开关）特性。

利用二极管的单向导电性，可将其作为（开关）使用。

处于开关状态下的晶体管，其工作点在（饱和）区和（截止）区之间跳动。

4、（反相器）是最基本的开关电路，它的特点是输出信号和输出信号反相。

5、触发器是数字电路的一种基本（逻辑）单元，它能够（存储）一位二进制的信息。

它应具备如下功能：有两个（稳态），在输入信号的作用下，它可以置于（“0”）态，也可以置于（“1”）态；它还必须具有（记忆）功能。

6、对于同步RS触发器，用作计数器时，触发器会发生多次翻转，即出现（空翻）现象。

7、TTL电路的电压传输特性分为（截止区）、（线性区）、（过渡区）和（饱和区）四个阶段。

8、时序电路逻辑功能的特点是：电路任意时刻的输出信号不仅与当时的（输入信号）有关，还与电路原来的状态有关。

9、寄存器是具有能够（接收）、（暂存）和传送数码的一种逻辑记忆元件，它分为（数码寄存器）和（移位寄存器）两种。

10、计数器是数字系统中能（累计）输入脉冲个数的数字电路。

它可用来（计数）、（定时）、（分频）。

11、卡诺图化简中，两个相邻最小项合并可消去（一）个变量；八个相邻最小项合并可消去（三）个变量12、CC7555集成电路由（电阻分压器）、（电压比较器）和（基本RS触发器）、放电管V以及（输出缓冲级）组成。

13、集成施密特触发器由（输入级）、（中间级）、（反相级）和（输出级）四部分组成。

二、判断题（每小题1分，共20分）1、脉冲分压器中的加速电容Ci是使输出电压变化加快，以克服Co的延缓作用。

（T）2、积分电路的输出延缓了输入的跳变部分。

脉冲与数字电子A卷

2011至2012年第一学期数字电子期中考试试卷（A)班级____________姓名_________ 学号_____得分_______一、选择题（每题4分，共40分）1、在脉冲与数字电路中，以下（）器件常被用作开关使用。

A 、二极管B 三极管C 二极管和三极管D 无2、二极管限幅电路可以进行分类分为（）A 、上限幅电路B 、下限幅电路C 、双向限幅电路D 、ABC 三类3、双稳态电路采用两级（）的串联反馈形成。

A 、反相器B 、触发器 C. 计数器 D. 寄存器4、A Y ___=的逻辑运算符号是（）A 、 A YB 、 A YC 、 YD 、 A5、或非门的表达式是（）A 、Y=A+B B 、Y=ABC 、_____________B A Y += D 、________AB Y =6、Y=A+B 表示一种（）运算。

1 1A 、与B 、或C 、非D 、与非7、下列几种TTL 电路中，输出端可实现线与功能的电路是（）。

A 、或非门B 、与非门C 、异或门D 、OC 门8、组合逻辑电路通常由（）组合而成。

A. 门电路B. 触发器C. 计数器D. 寄存器9、在下列各种电路中，属于组合电路的有( )。

A ．编码器B ．触发器C ．寄存器D ．计数器10、=+_________B A （）A 、A+B B 、ABC 、AD 、_____B A二、填空题（每空3分，共24分） 11、对于理想脉冲而言，周期性地反复出现的脉冲成为_____________,只出现一次的脉冲称为____________________。

12、()())25.30(16210==13 、单稳态电路是指只有一个稳态，另一个状态是_________的电路。

14、三态门输出的三种状态分别为：、和。

三、判断题（下列命题你认为正确的在题后括号内打“√”，错误的打“×”)（每题2分，共8分）15、在逻辑电路中高电平用“1”表示，低电平用“0”表示，则称为正逻辑。

数字电路试题及答案

数字电路试题及答案一、选择题1. 数字电路的基本组成单元是：A. 逻辑门B. 电源C. 电阻D. 电源线答案：A2. 下列哪种逻辑门的输出只有当所有输入都为高电平时才为高电平？A. 与门B. 或门C. 非门D. 异或门答案：A3. 使用逻辑门和触发器可以构建哪种类型的数字电路？A. 计数器B. 比较器C. 放大器D. 滤波器答案：A4. 下列哪种逻辑门的输出为输入信号的反相？A. 与门B. 或门C. 非门D. 异或门答案：C5. 在数字电路中，使用哪种逻辑门可以实现逻辑加法？A. 与门B. 或门C. 非门D. 异或门答案：D二、填空题1. 以下真值表表示的逻辑函数是______。

输入A | 输入B | 输出Y-----------------------------0 | 0 | 10 | 1 | 01 | 0 | 01 | 1 | 1答案：异或门2. 基本的二进制加法器是由______和______构成的。

答案：半加器和全加器3. 在数字电路中，时钟信号被用于控制______。

答案：触发器4. 使用______逻辑门，可以实现任意逻辑函数。

答案：与、或、非、与非5. ______________电路可以将电压信号进行放大。

答案：放大器三、解答题1. 简述半加器的功能和工作原理。

答案：半加器是一种能够实现二进制数相加的数字电路组件。

它接受两个输入信号A和B，并产生两个输出信号Sum和Carry。

Sum表示相加的结果，Carry表示进位的情况。

半加器的工作原理如下：- 将输入信号A和B分别输入两个异或门，得到的输出连接到一个与门，得到Sum。

- 将输入信号A和B分别输入一个与门和一个与非门，得到的输出连接到一个或门，得到Carry。

2. 请简要解释触发器的作用及其类型。

答案：触发器是一种能够存储和记忆输入信号状态的数字电路组件。

它可以在时钟信号的控制下，将输入的电平状态保持在输出上，实现状态的存储和延迟功能。

《脉冲与数字电路》考试题(A)

浙江大学《脉冲与数字电路》2006—2007学年第二学期期末考试卷（A ）一、填空题：（每空1分，共20分）1、脉冲是一种极短的电压或电流的波形。

2、RC 电路可组成耦合电路、和等。

3、利用二极管的可作为开关元件，即二极管导通，相当于开关，二极管截止，相当于开关。

4、逻辑代数最基本的运算有：、、。

5、逻辑函数的化简方法主要有：、。

6、除了人们熟知的十进制数之外，数字电路中还采用进制数、进制数和进制数等。

7、十进制整数转化成二进制整数的方法是：连除取余数。

8、寄存器是能够接收、暂存和传递数码的一种逻辑记忆元件，它分和两种类型。

9、计数器按计数过程中计数器数值的增减来分，可分为计数器、计数器和计数器。

二、判断题：（对的打√，错的打×。

每题1分，共10分）1、在周期性出现的脉冲波形中，两个相邻脉冲波形对应点之间的时间称脉冲周期T 。

（）2、RC 电路是利用电容器两端电压不能突变的特性和电容器充放电特性而工作的。

（）3、晶体管作为开关使用是工作在放大或截止状态。

（）4、与门的逻辑表达式为Y=A+B 。

（）5、非门的逻辑功能为：输入低电平时，输出为高电平；输入高电平时，输出为低电平。

（）6、逻辑电路中，一律用“1”表示高电平，用“0”表示低电平。

（）7、译码电路能将输入的二进制代码转换成对应的某个特定信息。

（）8、计数器计数前不需要清零。

（）9、寄存器是组合逻辑电路。

（）10、与逐次渐近型A/D 转换器相比，双积分型A/D 转换器的转换速度较快，但抗干扰能力较弱。

（）三、选择题：（每题2分，共30分）1、脉冲下降时间t f 是脉冲从幅值的（）处下降到幅值的（）处所需时间。

A ．80% B. 20% C. 90% D. 10%2、用万用表测量电子线路中晶体管的Vce ≈+Vcc ，则该管处于（）状态。

A ．放大 B. 饱和 C. 截止 D. 短路3、为了避免脉冲分压器输出寄生电容引起的波形失真，应在脉冲分压器电路中加入（）。

常州继续教育脉冲与数字电路考试 88分第一套卷子

(是)
(否)
[分值：1.0]
6.
显示器只能用于显示数字
(是)
(否)
[分值：1.0]
7.
与、或、非不是数字逻辑中的三种逻辑关系
(是)
(否)
[分值：1.0]
8.
单向移位寄存器中的数码可以依次移位
(是)
(否)
[分值：1.0]
9.
组合逻辑电路有记忆功能
(是)
(否)
[分值：1.0]
10.
级联法可以将两个以上的计数器串联起来
(是)
(否)
[分值：1.0]
26.
逻辑代数中的“1”表示高电平
(是)
(否)
[分值：1.0]
27.
共阴极接法是将LED显示器中每个发光二极管的负极共同连接
(是)
(否)
[分值：1.0]
28.
各进制数之间不可以直接转换
(是)
(否)
[分值：1.0]
29.
共阳极接法是将LED显示器中每个发光二极管的正极共同连接
脉冲与数字电路考试
88 分
(一) 单选题：每题1分，共30题，只有唯一一个选项正确
1.
我们进行逻辑电路分析的最终目的是为了得到（）
(A)
最简逻辑表达式
(B)
逻辑电路功能
(C)
逻辑真值表
(D)
逻辑波形图
[分值：1.0]
2.
二进制数码基数是（）
(A)
2
(B)
8
(C)
10
(D)
16
[分值：1.0]
3.
三个数大小比较正确的是（）
(C)
任何8个标1的相邻最小项，可以合并为一项

脉冲数字电路复习题

1
10
0
A B C D
1
1 1
1 1
周珍有制作
1
L
例5：试用两个4位数值比较器组成三个数的判断电路。要求能够判别三个4位二进制数A(a3-a0)、 B(b3-b0)、C(c3-c0)是否相等、A是否最大、 A是否最小，并分别给出“三个数相等” “A最大”、“A最小”的输出信号。可以附加必要的门电路。 & 解：
n n Q1 1 J 1 Q n K 1 Q1 1 n n X Q1 X Q1
例6：写出JK触发器和D触发器的特征方程。并用JK触发器构成D触发器。写出变换关系，画出电路图。
周珍有制作
例6：写出JK触发器和D触发器的特征方程。并用JK触发器构成D触发器。写出变换关系，画出电路图。 Q n 1 J 1Q n K 1 Q n 解：对于JK触发器有下列等式：1 1 1 n 对于D触发器有下列等式： Q1 1 D
D7 0
周珍有制作
00 00 01 11 10 1 1 1
01
11
10
1 1
1 1
A B C
Y
D0 D1 D2 D3 D4 D5 D6 D7
“1”
1
D 周珍有制作
例4：用或非门设计一个组合电路。其电路的输入为 8421BCD码。输出L当输入数能被4整除时为1，其它情冴下为0。解：
A
0 0 0 0 0 0 0 0 1 1
解：根据题意有如下等式。
F {[( A B ) C ] D} E B 0 F '{[( A B )C ] D} E B 0
周珍有制作
例3：证明下列恒等式。
（1）

吉林大学2020级《脉冲数字电路》试卷B(0001)

《脉冲数字电路》试卷B适用专业：考试时刻：120分钟考试形式：闭卷总分值：100分一、填空题（共25分，每空1分）一、某门电路输出高电平最小值为V OH（min ），输入高电平最小值为V IH （min ），那么其输入高电平常的噪声容限为，假设输出低电平最大值为V OL （max ），输入低电平最大值为V I L （max ），那么其输入低电平常的噪声容限为。

二、n 变量的逻辑函数有个最小项，任意两个最小项的乘积为，全部最小项之和为。

3、用四个触发器组成的计数器最多应有个有效状态，假设要组成十二进制计数器，最少用个触发器，它有个无效状态。

4、JK 触发器的特性方程是Q N+1= 。

五、有符号二进制数1011010的反码为，补码为。

（3FF ）16=（）2=（）10=（）BCD六、任何一个时序逻辑电路，咱们都能够用、和三个方程来表述其电路功能。

7、译码器有N 个输入信号和M 个输出信号，假设为全译码器，那么N 与M 的关系是。

3-8译码器74LS138译码输出低电平有效，假设输入为 A 2A 1A 0=100，那么输出为。

八、在TTL 门电路的一个输入端与地之间接一个10K 电阻，那么相当于在该输入端输入电平；在CMOS 门电路的输入端与电源之间接一个 1K 电阻，相当于在该输入端输入电平。

九、能够实现“线与”的TTL 门电路叫，能够实现“线与”的CMOS门电路叫。

10、晶体管用作开关时老是工作在状态或状态。

二、化简题（共15分，每题5分）一、已知某函数F =（B′+（A+CD′）′）（AB+（CD′）′），试将其化成最小项之和的形式。

二、试用卡诺图化简具有约束的逻辑函数Y = AB′C′+ ABC+ A′B′C + A′BC′，约束条件是A′B′C′+ A′BC = 0 。

3、已知某辑函数Y = （AC + B ）（AB′+ C），试求Y′。

三、画图题（共20分）一、已知边沿触发的D触发器输入信号和时钟信号波形如以下图所示，试画出输出端Q和Q′的电压波形。

脉冲与数字电路实验试题库

1. 用一片74LS153及适当的门电路实现一位全加器.2. 用一片74LS90实现模8计数器(5421BCD 码)要求写出设计全过程,记录实验结果,计数器计数器先用指示灯记录状态,再用示波器观察并记录波形3．扇出系数N 0的含意是什么?1. 用与非门实现函数F(A,B,C)=,要求电路最简。

2. 用74LS9074LS90实现实现M ＝2424的的8421BCD 码计数器，先用数码管显示计数器码计数器，先用数码管显示计数器状态，再用示波器观察示波器观察242424分频信号，要求写出设计全过程，记录实验结果。

分频信号，要求写出设计全过程，记录实验结果。

3．与非门的多余输入端如何处理?1. 用74LS283实现8421BCD 码加法时需有一个校正网络,试求出校正网络的函数表达式,并搭试其电路。

注:校正网络的输入信号可由开关提供。

2. 用74LS90构成一个模6计数器(用置9端实现)。

要求写出设计全过程,记录实验结果,计数器计数器先用指示灯记录状态,再用示波器观察并记录波形。

3．扇出系数N 0的含意是什么1．用与非门实现一个满足三人参加的多数表决器.2．用一．用一片74LS9074LS90及适当的门电路实现模及适当的门电路实现模及适当的门电路实现模77计数计数器(5421BCD 码置码置99端) 3．扇出系数N 0的含意是什么1. 用一块74LS153及适当的门电路实现函数F(A,B,C)=。

2. 用一片用一片74LS9074LS9074LS90及及适当的门电路实现模适当的门电路实现模77计数器计数器(5421BCD (5421BCD 码置9端)3. 普通的纽子开关能否用做CP 脉冲脉冲??为什么为什么??1. 74LS15374LS153实现一位全加器电路实现一位全加器电路实现一位全加器电路,,要求写出设计全过程求写出设计全过程,,记录实验结果。

2. 用74LS9074LS90及及与非门实现交通灯控制电路与非门实现交通灯控制电路::①A 通道通道99秒绿灯秒绿灯,B ,B 通道通道99秒红灯；②A 通道通道99秒红灯秒红灯,B ,B 通道通道99秒绿灯。

脉冲与数字电路

通渭职专2010-2011学年度第二学期《脉冲与数字电路》期中试卷本试题适用班级：09电子技术命题教师：马泽霞阅卷教师：＿＿＿班级：姓名：成绩:一、填空题：（20分）1.脉冲周期表示重复出现的时间间隔。

2.微分电路和积分电路，都是利用实现波形变换的，微分电路输出取自，要求时间常数。

积分电路输出取自，要求时间常数。

3、理想开关的特点是。

4、是把输入逻辑变量的各种可能取值和对应的逻辑函数值排列在一起组成的表格。

5、所谓是指用电路的高电平代表逻辑1，低电平代表逻辑0；所谓是指用电路的低电平代表逻辑1，高电平代表逻辑0。

二、选择题：（30分）（）1. 晶体三极管从反向截止到正向导通所用时间为t1,从正向导通到反向截止所用时间为t2，则t1与t2的关系是（）A. t1=t2B.t1<<t2C.t1>>t2（）2.NPN型三极管饱和导通的条件是（）。

A. U BE≥0.7V,U BE>V CEB. U BE≥0.7V,U BE<V CEC. U BE≤0V,U BE>V BC（）3、符号“或”逻辑关系的表达式是（）A.1+1=1B.1+1=2C.1+1=10（）4、能实现“有0出0 ，全1出1”逻辑功能的是（）A.或门B.与门C.非门（）5、多个门的输出端可以无条件连接在一起的是（）A.TTL门B.OC门C.三态门（）6、符合右图所示真值表的逻辑符号是（）A. B.8 C.9（）7、判断两个输入状态是否相同，当输入状态不相同时，输出低电平的门电路是（）A.同或门B.异或门C.非门（）8、符合真值表的门电路是（）A.同或门B.异或门C.非门（）9、或门的逻辑功能是（）A.有0 出1，全1迟0B.有0出0，全1出1C.有1出1，全0出0（）10、硅NPN型三极管饱和时，共集电极与发射极压降V CES的值是（）A.0.3VB.0.4VC.0.7V三、填表题：10分1、已知逻辑表达式为Y=AB,则其对应的真值表为：2、已知逻辑表达式为Y=BA ,则其对应的真值表为：四、简答题（30分）1、什么是限幅器？它是由什么组成的？它又是如何分类的？（10分）2、什么叫与逻辑？什么叫或逻辑？它们的逻辑表达式分别是什么？3、逻辑函数的定义是什么？逻辑函数的表达式有几种？分别是什么？五、画波形题（10分）已知CP、J、K的波形如下图所示，画出表达式Y=CPJK的波形（及三个波形相与的结果）。
