锅炉主蒸汽压力控制系统
蒸汽锅炉的控制系统及其操作方法
蒸汽锅炉的控制系统及其操作方法蒸汽锅炉是现代工业中最常见的用于产生高温高压蒸汽的设备之一。
它广泛应用于各种工业领域中，如发电厂、化工厂、食品工业、制药工业、纸业、纺织等。
然而，保证蒸汽锅炉运行的安全性和稳定性是至关重要的。
这就要求蒸汽锅炉具有可靠的控制系统，只有通过正确的控制，才能实现对蒸汽锅炉运行状态的实时监控和调整，从而提高锅炉的效率和安全性。
本文将介绍蒸汽锅炉的控制系统及其操作方法。
一、蒸汽锅炉的控制系统1.控制系统的构成蒸汽锅炉的控制系统主要由以下四个部分组成：（1）燃烧控制系统：燃烧控制系统用于实现蒸汽锅炉的燃烧过程的自动控制，包括燃料供给系统和风扇系统。
（2）水位控制系统：水位控制系统用于监测锅炉内的水位，当水位过高或过低时，控制系统会自动采取相应措施。
（3）压力控制系统：压力控制系统用于监测蒸汽锅炉的压力，当锅炉内的压力过高或过低时，会触发相应的控制程序。
（4）安全保护系统：安全保护系统旨在避免蒸汽锅炉运行过程中发生可能导致人身伤害和财产损失的异常情况。
2. 控制系统的工作原理在蒸汽锅炉的控制系统中，各个部分之间是相互协作的，共同完成对锅炉的监控和控制。
其中，水位控制系统和压力控制系统属于反馈控制系统，利用传感器和控制器进行数据采集和处理，从而实现对锅炉运行状态的实时监控和控制。
另一方面，燃烧控制系统和安全保护系统属于前馈控制系统，其控制程序是预设的，会在发生异常情况时自动启动。
例如，当火焰出现失稳、燃烧不充分或者烟气过热等情况时，燃烧控制系统会自动停止燃烧或者调整气流量，以达到安全和稳定的运行状态。
二、蒸汽锅炉的操作方法1. 蒸汽锅炉的启动在启动蒸汽锅炉之前，要进行准备工作，包括燃料、水、电源等的准备，以及对锅炉各部位的检查。
启动时，需要按照一定的步骤进行，例如加热管先加热炉水，再将火焰烧起到炉膛中。
一般的启动步骤如下：（1）根据需要填加足够的炉水（2）进入点火程序，开启风扇，将空气送至炉膛（3）给炉膛供应合适的燃料，并解除启动火焰控制（4）检查是否有烟气逸出（5）启动汽水循环泵，以确保锅炉正常运行（6）根据实际情况调整炉膛内的火焰和燃料供应量，以充分燃烧2. 蒸汽锅炉的维护和保养蒸汽锅炉的维护和保养是保证其良好工作和延长寿命的关键。
锅炉主蒸汽压力控制系统
目的和意义
目的
锅炉主蒸汽压力控制系统的目的是确 保锅炉产生的蒸汽压力稳定，以满足 生产工艺的需求，同时保证锅炉安全 、经济、高效地运行。
意义
锅炉主蒸汽压力控制系统对于工业生 产具有重要意义，它可以提高生产效 率、降低能耗、减少环境污染，并保 障生产过程的安全可靠。
标准化与模块化
为了便于系统的推广和应用，未来的锅炉主蒸汽压力控制 系统将更加注重标准化和模块化设计，提高系统的可维护 性和可扩展性。
谢谢
THANKS
02 锅炉主蒸汽压力控制系统概述
CHAPTER
系统组成
01
02
03
04
传感器
用于检测主蒸汽压力，将压力 信号转换为电信号。
控制器
接收传感器信号，根据控制策 略计算输出信号。
执行器
接收控制器输出信号，控制调 节阀的开度，以调节蒸汽压力
。
调节阀
控制蒸汽流量，从而调节主蒸 汽压力。
工作原理
01
传感器实时检测主蒸汽 压力，将压力信号传输 至控制器。
数据报表生成
03
根据数据处理和分析结果，生成各类数据报表，方便操作人员
了解系统运行情况和性能指标。
05 系统调试与优化
CHAPTER
调试过程
硬件检查
确保所有硬件设备如传感器、执行器和控制 装置都已正确安装并连接。
单体调试
对各个子系统或设备进行单独测试，确保其 正常工作。
软件配置
根据系统需求，对控制软件进行必要的配置， 包括输入输出点、控制算法等。
经济效益
锅炉运行时怎样控制和调节汽压

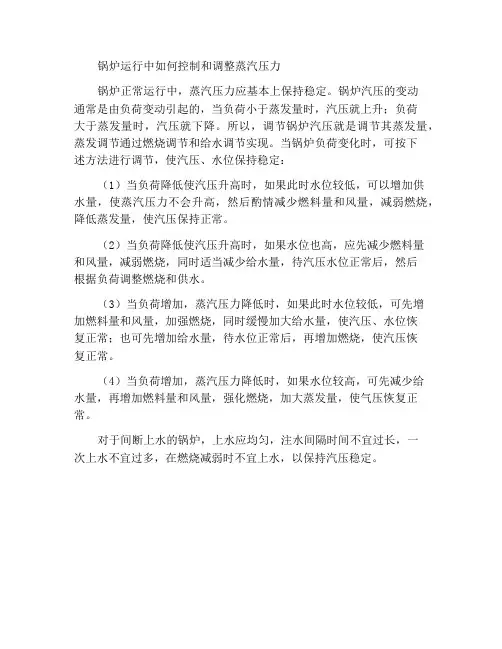

锅炉运行中如何控制和调整蒸汽压力
锅炉正常运行中，蒸汽压力应基本上保持稳定。
锅炉汽压的变动
通常是由负荷变动引起的，当负荷小于蒸发量时，汽压就上升；负荷
大于蒸发量时，汽压就下降。
所以，调节锅炉汽压就是调节其蒸发量，蒸发调节通过燃烧调节和给水调节实现。
当锅炉负荷变化时，可按下
述方法进行调节，使汽压、水位保持稳定：
（1）当负荷降低使汽压升高时，如果此时水位较低，可以增加供
水量，使蒸汽压力不会升高，然后酌情减少燃料量和风量，减弱燃烧，降低蒸发量，使汽压保持正常。
（2）当负荷降低使汽压升高时，如果水位也高，应先减少燃料量
和风量，减弱燃烧，同时适当减少给水量，待汽压水位正常后，然后
根据负荷调整燃烧和供水。
（3）当负荷增加，蒸汽压力降低时，如果此时水位较低，可先增
加燃料量和风量，加强燃烧，同时缓慢加大给水量，使汽压、水位恢
复正常；也可先增加给水量，待水位正常后，再增加燃烧，使汽压恢
复正常。
（4）当负荷增加，蒸汽压力降低时，如果水位较高，可先减少给
水量，再增加燃料量和风量，强化燃烧，加大蒸发量，使气压恢复正常。
对于间断上水的锅炉，上水应均匀，注水间隔时间不宜过长，一
次上水不宜过多，在燃烧减弱时不宜上水，以保持汽压稳定。

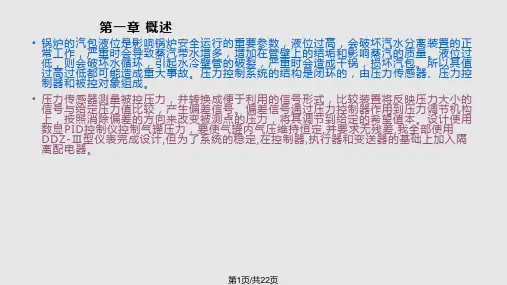

锅炉蒸汽压力控制系统PPT课件
第7页/共22页
第三章 PID对控制的影响
• 比例P调节： 在P调节中，调节器的输出信号与偏差信号成比例。比例调节 是有差调节，比例调节的残差随着比例带的加大而加大称为比例带，其中 KP为比例系数。人们希望尽量减小比例带，然而，减小比例带就等于加大 调节系统的开环增益，其后果是导致系统的激烈振荡甚至不稳定。稳定性 是任何闭环系统的首要要求，比例带的设置必须保证系统具有一定的稳定 裕度。比例带具有一个临界值，此时系统处于稳定边界的情况，进一步减 小比例带系统就不稳定了。
精度：±0.3%F·S 位式控制输出：继电器接点输出或控固态输出 外供电源：大于30mA 电源电压：20～28V DC 耗电量4W 工作环境：温度：0～50℃ 湿度：低于90％R·H
图5.2 KSC5接线图
第15页/共22页
• 压力变送器
• 型号：YBS
• 主要技术参数 输出信号： 4～20mA； 0.5%、0.2%
三冲量调节系统能及时克 服负荷(蒸汽量)和给水流量的 干扰作用，调节精度较高，适 用于汽包容积较小、负荷和给 水干扰较大的场合。目前已得 到了应用，实践证明效果良好。
第5页/共22页
压力传感器/变送器
• 液位变送器选择TK3051L液位变送器
• PTH501/502/503/504压力传感器/变送器采用全不锈钢封焊结构，具有良的防潮能力及优异 的介质兼容性。广泛用于工业设备、水利、化工、医疗、电力、空调、金刚石压机、冶金、车辆 制动、楼宇供水等压力测量与控制。
锅炉出口蒸汽压力控制系统设计
目录1 热电厂的生产工艺 (1)1.1锅炉简介 (1)1.2工艺流程简介 (1)2 锅炉蒸汽出口压力控制重要性 (2)2.1控制重要性 (2)2.2控制要求 (2)3 锅炉出口压力控制系统的设计 (3)3.1蒸汽出口压力分类 (3)3.2蒸汽出口压力控制系统分析 (4)3.3燃烧控制基本控制方案 (4)3.4控制系统方框图 (5)4 控制方案及仪表的选型 (6)4.1蒸汽压力变送器选择 (6)4.2燃料流量变送器的选用 (6)4.3含氧量检测器 (7)4.4控制阀的选择 (8)5 系统参数整定和仿真 (9)5.1PID参数对控制性能的影响 (9)5.2用试凑法确定PID控制器参数 (9)5.3系统的仿真 (10)6 课程设计总结 (12)参考文献1 热电厂的生产工艺1.1锅炉简介锅（汽水系统）: 由省煤器、汽包（汽水分离器）、下降管、联箱、水冷壁, 过热器和再热器等设备及其连接管道和阀门组成。
炉（燃烧系统）: 由炉膛、燃烧器、点火装置、空气预热器、烟风道及炉墙, 构架等组成.锅炉是工业生产过程中必不可少的重要动力设备。
它通过煤、油、天然气的燃烧释放出的化学能, 通过传热过程把能量传递给水, 使水变成水蒸气。
这种高压蒸汽即可以作为蒸馏、化学反应、干燥和蒸发过程的能源, 又可以作为风机、压缩机、大型泵类的驱动透平的动力源。
随着石油化学工业生产规模的不断扩大, 生产过程不断强化, 生产设备的不断更新, 作为全厂动力和热源的锅炉, 亦向着高效率, 大容量发展。
为确保安全, 稳定生产, 对锅炉设备的自动控制就显得十分重要1.2工艺流程简介热电厂是利用煤和天然气作为燃料发电, 产汽的, 这也是目前世界上主要的电能生产方式。
给水经给水泵、给水控制阀、省煤器进入锅炉的汽包, 燃料和热空气按一定的比例送入燃烧室内燃烧, 生成的热量传递给蒸汽发生系统, 产生饱和蒸汽Ds。
然后经过热器, 形成一定气温的过热蒸汽D, 汇集至蒸汽母管。
锅炉主蒸汽压力控制
学号： 04417326 江苏工业学院毕业设计（论文）（2008届）题 目 锅炉主蒸汽压力控制学 生 张海良学 院 信息科学与工程学院 专 业 班 级 自动化（怀德学院）041 校内指导教师 薛国新 专业技术职务 研究员 校外指导老师 专业技术职务二○○八年六月锅炉主蒸汽压力控制摘要：锅炉控制系统是现代自动控制技术应用的一个重要的领域。
许多年来，人们在这方面的研究从未间断，许多应用中传统的自动控制技术为今天的智能控制技术所替代。
在锅炉众多的参数当中，蒸汽压力是保证锅炉安全运行、锅炉与负荷之间能量平衡的重要监测参数。
本设计目标是在燃煤锅炉工艺流程的基础上，使主蒸汽压力值在系统允许范围内尽量接近设定的最佳值。
以PID作为控制算法的调节器结构简单，使用方便、适应性强，而且其应用时期较长，控制工程师们积累了大量的PID控制器参数的调节经验。
介绍了所了解的某些关键的建模和控制技术，还利用MATLAB软件，对设计系统进行了仿真分析。
通过仿真分析和变参数实时控制结果表明所设计的系统有不错的效果。
关键词：锅炉；主蒸汽压力； PID控制；系统仿真Control on the Main Steam Pressure of A BoilerAbstract: The boiler control system is an important field of the modern automatic control technique application . From many years ago, its research has never been interrupted. And the traditional automatic control techniques have been replied by intelligence control techniques of nowadays in many applications. Among numerous boiler parameters, the steam pressure guarantees the boiler running safely, which is also an important monitoring parameter for the energy equilibrium between boiler and load. Based on PID control algorithm and the craft process of the coal-burning boiler, this design make the main steam pressure near to the optimal value as possible as it could be. The optimal steam pressure is within the scope allowed by the system. The controllers using PID control algorithm are simple in structure. They have good adaptability and great robustness. And they are very convenient in application. They have been used for a long time. And the control engineers have already accumulated a great deal of experiences about the regulating of PID controllers’ parameters. It gave introduction about some key technologies for modeling and control. And software MATLAB was adopted to simulate the control system. Results corresponding to different parameters were compared. The dynamic performance result and the simulation analysis showed that the control system had a good performance.Key words: boiler; main steam pressure; PID control; System simulation目录摘要 (I)目录 (III)1 绪论 (1)1.1 锅炉控制系统发展概述和国内外研究现状 (1)1.2 设计的主要内容和总体思路 (3)1.3 本课题的研究意义 (3)2 燃煤锅炉的工艺流程和参数 (4)2.1 锅炉工艺流程 (4)2.2 锅炉参数 (5)2.2.1 蒸发量 (6)2.2.2 温度 (6)2.2.3 压力 (6)3 模型建立及其求解 (7)4 锅炉控制系统的选择 (8)4.1 控制理论概述 (8)4.2 锅炉的组成 (9)4.3 锅炉的工作过程 (11)4.4 锅炉各控制系统介绍 (11)4.4.1 锅炉汽包水位的控制 (11)4.4.2 锅炉燃烧系统的控制 (12)4.4.3 蒸汽温度控制系统 (12)4.5 锅炉主蒸汽控制系统设计 (13)4.5.1 锅炉主蒸汽压力控制系统介绍 (13)4.5.2 锅炉系统被控对象简图及说明 (14)4.5.3 蒸汽压力控制系统方框图 (15)5 锅炉压力控制算法的研究 (16)5.1 PID控制算法的介绍 (16)5.2 PID控制算法的公式 (17)6 系统仿真 (19)6.1 计算机仿真的介绍 (19)6.1.1 计算机仿真的基本概念 (19)6.1.2 计算机仿真系统设计的过程 (20)6.2 控制系统仿真研究 (20)6.2.1 控制系统仿真的基本原理 (20)6.2.2 控制系统仿真的特点 (21)6.3 本系统的仿真 (21)7 总结与展望 (23)参考文献 (24)致谢 (25)1 绪论1.1 锅炉控制系统发展概述和国内外研究现状21世纪已经到来，人类将进入一个以知识经济为特征的信息时代，检测技术、计算机技术和通讯技术一起构成现代信息的三大基础。
锅炉燃烧系统的控制系统设计毕业论文
锅炉燃烧系统的控制系统设计摘要：锅炉是热电厂重要且基本的设备，其最主要的输出变量之一就是主蒸汽压力。
主蒸汽压力的自动调节的任务是维持过热器出口气温在允许范围内，以确保机组运行的安全性和气温在允许范围内，以确保机组运行的安全性和[1]经济性。
锅炉所产生的高压蒸汽既可作为驱动透平的动力源，又可以作为精馏、干燥、反可以作为精馏、干燥、反应、加热等过程的热源。
随着工业生产的规模不断扩大，作为动力和热源的过滤，也向着大容量、高参数、高效率的方向发展。
在控制算法上、综合运用了单回路控制、串级控制、比值控制等控制方法实现了燃料量控制调节蒸汽压力、送风量控制调节烟气含氧量、引风量控制炉膛负压，并有效克服了彼此的扰动，使整个系统稳定运行。
运行。
关键词：锅炉；蒸汽压力；单回路控制；关键词：锅炉；蒸汽压力；单回路控制；ControlsystemdesignoftheboilercombustionsystemAbstract:Theboilerisimportantandbasicequipmentofthethermalpowerplan t,oneofthemainoutputvariableisthemainsteampressure.Thetaskoftheauto maticadjustmentofthemainsteampressureistomaintainthesuperheateroutle ttemperaturewithintheallowablerange,toensurethesafetyandeconomyofth eunitoperation.Theboilersproducehighpressuresteamcanbeusedasasource ofpower-driventurbine,butalsoasadistillation,drying,reaction,heatingandprocesshe atsource.Withindustrialproductionexpanding,asafilterforpowerandheat,b utalsotowardthehigh-capacity,high-parameter,high-efficiencydirection.Inthecontrolalgorithm,theintegrateduseofsingle-loopcontrol,cascadecontrol,ratiocontrol,thecontrolmethodoffuelcontroltoadjustthevaporpressure,airvolumecontroltoadjustthefluegasoxygenconten t,thewindcontrolthefurnacenegativepressure,andeffectivelyovercomeeac hotherdisturbancessothatthewholestabilityofthesystem.Keywords:Boiler;Vaporpressure;Single-loopcontrol引言引言随着城市的快速发展，我们对用电的需求也越来越大，如何利用好有限的能源来保证供电是一个重要的话题，在能源的利用过程中如何更加提高能源的利用率是一个可研究性的话题，本文基于上述话题对电厂的燃烧锅炉控制进行了研究。
发电厂锅炉和汽轮机组的协调控制系统分析
672023.08.DQGY发电厂锅炉和汽轮机组的协调控制系统分析王 川（国能天津大港电厂）摘要：目前，我国的电力资源仍以火力发电为主，同时，核电、风电、太阳能等新能源发电也正在逐步发展。
火电机组的调节控制对象多为锅炉和汽轮机两个部分。
作为能源压舱石，火电厂在能源安全方面仍有举足轻重的作用。
由于电厂的总装机容量在不断增加，国内电力集团旗下电厂机组容量也在不断增加，这就使得电力市场呈现出更加复杂的局面。
这一形势下，如何实现电力企业，特别是火电机组锅炉和汽轮机协调运行的控制，就成为值得研究的问题。
这一问题的解决，将会给发电厂带来巨大的经济效益和社会效益。
同时，对我国实现节能减排的目标也有着重要意义。
从目前国内外火力发电机组协调控制系统应用的发展趋势来看，已经取得良好的效果。
尤其是随着我国能源结构的不断调整和优化以及电厂运行调节手段的不断创新和优化，火电厂锅炉和汽轮机协调控制系统已经成为我国火电厂发展过程中十分重要的一部分。
本文对该系统进行较为全面的介绍和分析。
关键词：锅炉；汽轮机；协调控制系统0 引言协调控制系统是我国发电厂目前运用最为广泛的一种技术，其对我国的电力发展产生着深远的影响。
由于火电机组中的锅炉和汽轮机组均存在着独特性，所以在实际运行中，两者都必须谨慎操作，如此才能实现资源的高度利用。
本文对协调控制系统下火电机组中锅炉和汽轮机组展开合理分析。
1 系统特点该系统的设计与以往的系统有着一定的不同，其主要特点：①在对锅炉和汽轮机进行控制时，该系统将锅炉主蒸汽压力作为控制器的一部分。
在控制过程中，通过对锅炉主蒸汽压力和汽轮机压力之间进行有效联系，使得二者能够协同工作，进而实现锅炉主蒸汽压力的调节控制。
②在对系统进行设计时，主要是通过控制锅炉主蒸汽压力和汽轮机主蒸汽压力之间的比例关系，从而使两者能够进行协调。
③在对锅炉和汽轮机协调控制时，需要对二者之间的协调关系进行有效联系。
为了实现这一目的，就需要分别对二者进行独立调节。
锅炉主蒸汽压力控制系统
改写成：
01
上面我们已经对偏差控制算法以及相关计算公式做了简单介绍，所以上式又可改写为：
02
写成递推形式：
压力控制系统的选型： 蒸汽压力控制器
蒸汽压力控制器PT1为反作用，阀1为气开阀，安全阀为气开阀 当蒸汽压力突然增大，蒸汽压力检测变送器PT1的输出变大，由于蒸汽压力控制器PC1为反作用，其输入减小，输出增大，使阀1开度变大，从而减小压力；当系统正常工作，即蒸汽压力低于选择器的设定值阀1工作时，一旦压力超高，阀1处于打开状态；当系统失常时，即蒸汽压力超过选择器设定值时，安全阀打开，从而使压力减小。
