midas施工阶段分析
midas例施工阶段联合截面分析 标准形式联合截面
9
APPLICATION TUTORIAL
截面号 (2) ; 名称 (Sect 2) ↵ 截面号 (3) ; 名称 (Sect 3) ↵
图 8. 输入截面对话框 数据库/用户表单
截面号 (4) ; 名称 (CBeam) ; 偏心>中心-中心
截面形状>工字型截面 ; 用户
H (0.84) ; B1 (0.4) ; tw (0.02) ; tf1 (0.02) ↵
10
联合截面施工阶段分析
时间依存材料特性
为了考虑弹性模量变化及收缩、徐变对混凝土强度的影响,需要另外定义时间依 存材料特性值。
本例题时间依存材料特性值采用CEB-FIP标准中的规定。构件理论厚度计算时,桥 面板的厚度假定为25cm。
修改力单位体系为KN。
¾ 28天混凝土抗压强度: 40000 KN/m2
荷载组(Activation)
组
步骤
DL(BC)1 第一步骤
DL(BC)2 第一步骤
DL(BC)3
第25天 (用户步骤)
DL(BC)4
第25天 (用户步骤)
DL(AC)
第一步骤
持续时间
备注
5
非联合截面
30
CS2区段联合
30
CS3区段联合
10,000 CS4区段联合
组表单
C 组>结构组 鼠标右键 新建… 名称 (SGroup)
内容 H 3200×800×900×20×32/34
H 800×400×20×20/20
备注 联合截面 用的自重是以梁单 元荷载施加,所以为了 在考虑材料自重时防止 重复考虑混凝土的自 重,所以输入为”0”。
模型 /特性值 / 截面 联合截面 截面号 (1) ; 名称 (Sect 1) ; 偏心>中心-中心 截面类型>钢-工字型 ; 板宽度 (12.14) ; 梁数量> (2) ; CTC (6.15) 钢筋混凝土板>Bc (6.07) ; tc (0.25) ; Hh (0.028) 梁 >Hw (3.2) ; tw (0.02) ; B1 (0.8) ; tf1 (0.032) ; B2 (0.9) ; tf1 (0.034) ↵ 材料> 混凝土材料>数据库>JTG(RC) ; 名称>C40 钢材>数据库>GB03(S) ; 名称>Q345 ↵ Ds/Dc (0) ↵
MIDASCivil中施工阶段分析后自动生成的荷载工况说明
MIDAS/Civil 中施工阶段分析后自动生成的荷载工况说明CS: 恒荷载:除预应力、徐变、收缩之外的在定义施工阶段时激活的所有荷载的作用效应CS: 施工荷载为了查看CS: 恒荷载中部分恒荷载的结果而分离出的荷载的作用效应。
分离荷载在“分析>施工阶段分析控制数据”对话框中指定。
输出结果(对应于输出项部分结果无用-CS:合计内结果才有用) No.荷载工况名称 反力 位移 内力 应力 1CS: 恒荷载 O O O O 2CS: 施工荷载 O O O O 3CS: 钢束一次 O O O O 4CS: 钢束二次 O X O O 5CS: 徐变一次 O O O O 6CS: 徐变二次 O X O O 7CS: 收缩一次 O O O O 8CS: 收缩二次 O X O O 9CS: 合计 O O O O CS: 合计中包含的工况 1+2+4+6+8 1+2+3+5+7 1+2+3+4+6+8 1+2+3+4+6+8CS: 钢束一次反力: 无意义位移: 钢束预应力引起的位移(用计算的等效荷载考虑支座约束计算的实际位移) 内力: 用钢束预应力等效荷载的大小和位置计算的内力(与约束和刚度无关)应力: 用钢束一次内力计算的应力CS: 钢束二次反力: 用钢束预应力等效荷载计算的反力内力: 因超静定引起的钢束预应力等效荷载的内力(用预应力等效节点荷载考虑约束和刚度后计算的内力减去钢束一次内力得到的内力)应力: 由钢束二次内力计算得到的应力CS: 徐变一次反力: 无意义位移: 徐变引起的位移(使用徐变一次内力计算的位移)内力: 引起计算得到的徐变所需的内力(无实际意义---计算徐变一次位移用)应力: 使用徐变一次内力计算的应力(无实际意义)CS: 徐变二次反力: 徐变二次内力引起的反力内力: 徐变引起的实际内力(参见下面例题中收缩二次的内力计算方法)应力: 使用徐变二次内力计算得到的应力CS: 收缩一次反力: 无意义位移: 收缩引起的位移(使用收缩一次内力计算的位移)内力:引起计算得到的收缩所需的内力(无实际意义---计算收缩一次位移用)应力: 使用收缩一次内力计算的应力(无实际意义)CS: 收缩二次反力: 收缩二次内力引起的反力内力: 收缩引起的实际内力(参见下面例题)应力: 使用收缩二次内力计算得到的应力例题1:PR2e sh:收缩应变(Shrinkage strain) (随时间变化)P: 引起收缩应变所需的内力 (CS: 收缩一次)因为用变形量较难直观地表现收缩量,所以MIDAS程序中用内力的表现方式表现收缩应变.∆: 使用P计算(考虑结构刚度和约束)的位移 (CS: 收缩一次)e E:使用∆计算的结构应变F: 收缩引起的实际内力 (CS: 收缩二次)R1, R2: 使用F计算得收缩引起的反力 (CS: 收缩二次)应注意的问题:1.使用阶段的荷载工况后面均有ST符号2.将施工阶段分析结果与使用阶段的荷载效应进行组合时,一定要注意不要重复组合。
MIDAS 联合截面施工阶段分析方法
21
图 10. 定义施工阶段对话框
图 11. 定义第一个施工阶段 CS1 9
图 12. 定义第二个施工阶段 CS2
图 13 定义第四个施工阶段 CS4 这里将第四个施工阶段的持续时间 1000 天分成了 10 个步骤。另外二期恒载将在该阶段的第 7 天开始施 加。
10
定义联合截面施工阶段 在荷载>施工阶段分析数据>施工阶段联合截面 对话框定义联合截面的施工阶段。
图 22. CS2 first step 的变形形状 17
图 23. CS3 first step 的变形形状
图 24. CS4 first step 的变化形状 18
¾ 内力
图 25. CS4 third step 的变形形状
图 26. CS4 last step 的弯矩图(荷载工况:CS 合计) 19
图 6. 定义联合前各截面的特性值 3 号主梁截面和 4 号桥面板截面可以不必输入,但为了在后面定义联合截面施工阶段时输入各组成 截面特性值的方便,可在这里事先进行定义。
6
赋与时间依存性特性
时间依存性特性采用的是 CEB-FIP code,其内容如图 7、8 所示。
¾ 徐变和收缩
¾ 强度发展
图 7. 定义徐变和收缩对话框
图 15. 定义施工顺序对话框 ¾ 联合阶段
指定各位置的构件产生的施工阶段。 例题中位置 1 是在第一个施工阶段 CS1 产生的,故选择 CS1 或选择激活施工阶段。激活施工阶段是 指在图 14 上方的激活施工阶段栏中所选择的阶段。 位置 2 的形成阶段为 CS3,故选择 CS3。
12
¾ 材料 输入各位置的材龄。初期强度、徐变系数、收缩特性等与这里所输入的材龄有关,所以模型若要考
MIDAS软件常见提问与解答
1)问: 在MIDAS软件中施工阶段分析采用何种模型?答: 施工阶段模拟中的模型概念有两种,一种是累加模型概念,一种是独立模型概念。
累加模型的概念就是下一个阶段模型继承了上一个阶段模型的内容(位移、内力等),累加模型比较容易解决收缩和徐变问题。
但较难解决非线性问题。
举例说,当下一个施工阶段荷载加载时,上一个阶段已发生位移的模型容易发生挠动时(比如悬索桥模型),上一阶段的荷载也应同时参与该施工阶段的非线性分析中,而此时累加模型很难解决该类问题。
独立模型的概念就是每施工阶段均按当前施工阶段的所有荷载、当前模型进行分析,然后作为当前施工阶段的分析结果,两个施工阶段分析结果的差作为累加结果。
此类模型较容易使用于大位移等非线性分析中。
但不能正确反应收缩和徐变。
目前MIDAS的施工阶段模拟实际上隐含了这两种模型的选择。
在分析>施工阶段分析控制中,当选择"考虑非线性分析"选项时,程序按独立模型计算,当没有选择该项时,按累加模型分析。
至于具体的工程,应选择哪种模型,应由用户判断。
MIDAS软件目前正考虑升级的部分:1. 将施工阶段采用模型,由隐式改为用户选择。
这不是单纯的改文字。
2. 在帮助文件中尽量对各种结构的施工阶段模拟提供分析模式。
2)问: 在MIDAS软件中静力荷载工况定义中的类型中包括了所有的荷载,为什么菜单下面还有移动荷载工况和支座荷载工况等内容呢?答: 静力荷载工况中的荷载类型正如它的名字为"静力"类型。
当用户需要分析移动荷载处于某一个位置时的情况,即手动决定移动荷载位置后,再做静力分析时,需要在此定义相应的移动荷载工况,也为后处理中自动生成荷载组合做准备。
支座沉降分析数据中的支座荷载工况其实与移动荷载的概念差不多。
举例说明,当有9个支座时,每个支座都可能发生沉降时,该功能可以由自动计算所有可能的沉降组合,因此提供的也是相当于"动态"的结果。
基于midas的施工过程模拟分析

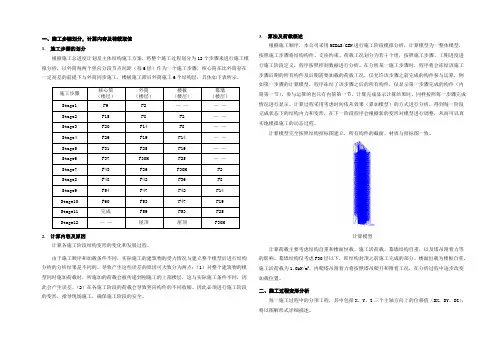

一、施工步骤划分,计算内容及荷载取值1.施工步骤的划分根据施工总进度计划及主体结构施工方案,将整个施工过程划分为12个步骤来进行施工模拟分析,以外筒每两个竖向分段节点间距(每6层)作为一个施工步骤,核心筒在比外筒存在一定高差的前提下与外筒同步施工,楼板施工滞后外筒施工6个结构层,具体如下表所示。
施工步骤核心筒(楼层)外筒(楼层)楼板(楼层)幕墙(楼层)Stage1 F9 F2 ————Stage2 F15 F8 F2 ——Stage3 F20 F14 F8 ——Stage4 F26 F19 F14 ——Stage5 F31 F25 F19 ——Stage6 F37 F30M F25 ——Stage7 F43 F36 F30M F2Stage8 F48 F42 F36 F8Stage9 F54 F47 F42 F14Stage10 F60 F53 F47 F19Stage11 完成F59 F53 F25Stage12 ——屋顶屋顶F30M2.计算内容及原因计算各施工阶段结构变形的变化和发展过程。
由于施工顺序和加载条件不同,实际施工的建筑物的受力情况与建立整个模型后进行结构分析的分析结果是不同的。
导致产生这些误差的原因可大致分为两点:(1)对整个建筑物的模型同时施加荷载时,所施加的荷载会被传递到刚施工的上部楼层,这与实际施工条件不同,因此会产生误差。
(2)在各施工阶段的荷载会导致竖向构件的不同收缩。
因此必须进行施工阶段的变形,指导现场施工,确保施工阶段的安全。
3.算法及荷载概述根据施工顺序,本公司采用MIDAS/GEN进行施工阶段模拟分析,计算模型为一整体模型,按照施工步骤将结构构件、支座约束、荷载工况划分为若干个组,按照施工步骤、工期进度进行施工阶段定义,程序按照控制数据进行分析。
在分析某一施工步骤时,程序将会冻结该施工步骤后期的所有构件及后期需要加载的荷载工况,仅允许该步骤之前完成的构件参与运算,例如第一步骤的计算模型,程序冻结了该步骤之后的所有构件,仅显示第一步骤完成的构件(内筒第一节),参与运算的也只有内筒第一节,计算完成显示计算结果时,同样按照每一步骤完成情况进行显示。
midas Gen 钢结构施工阶段分析
4、施工阶段分析控制
最终施工阶段: 选择用哪个施工阶段的结果与其他荷载工况(如地震、风荷载等)进 行组合。 从施工阶段分析结果的恒荷载中分离出的荷载工况 施工阶段的分析结果,除收缩徐变和预应力松弛外,都保存在CS :恒荷载下;在此将特定工况结果从CS:恒荷载中分离出来,保 存在CS:活荷载下; 荷载组合时,施工阶段活载采用与使用阶段活载相同的组合系数;
midas Gen 钢结构施工模拟分析
MIDAS IT 荣萌 2016.03
一. 为什么要做施工阶段模拟分析 二.高规对施工阶段模拟分析的要求 三. midas Gen 施工阶段模拟分析功能介绍 四.实际工程案例分享
一. 为什么要做施工阶段分析
11.1.1施施工工中中发生生的的事事故故
2011年8月8日下午5点30分,海南万宁市发 生一起在建大桥坍塌事故
4、施工阶段分析控制
CS恒荷载:做施工阶段分析时程序内部把施工阶段施加的所有荷载,在分析结果中都归结为 CS恒荷载。
CS施工荷载:如果需要查看施工过程中某些荷载(如吊车荷载、风荷载)对结构的影响的话, 需要在分析之前,在“分析-分析控制-施工阶段分析控制数据”对话框下,对该荷载从分析结果 中的CS恒荷载中分离出来。
徐变,预应力荷载之外都要定义为施工阶段荷载 (CS); 自重属于施工阶段恒载的范畴,在施工阶段分析 中,需要定义到荷载组1里,其他施工阶段由程 序自动读取结构自重
2、分配结构组、边界组、荷载组
分配荷载组:
新建模型:可在定义楼面荷载时定义荷载组名称 既有模型:可通过楼面荷载表格直接修改对应的
midas施工阶段分析
本例题使用一个简单的两跨连续梁模型(图 1)来重点介绍MIDAS/Civil 的施工阶
段分析功能、钢束预应力荷载的输入方法以及查看分析结果的方法等。
主要包括分析 预应力混凝土结构时定义钢束特性、钢束形状、输入预应力荷载、定义施工阶段等的 方法,以及在分析结果中查看徐变和收缩、钢束预应力等引起的结构的应力和内力变 化特性的步骤和方法。
图1.
分析模型
桥梁概况及一般截面
分析模型为一个两跨连续梁,其钢束的布置如图
2
所示,分为两个阶段来施工
桥梁形式:两跨连续的预应力混凝土梁
桥梁长度:L = 2@30 = 60.0 m
区分
钢束艮坐标
x (m)0122430364860钢束1z (m) 1.50.2 2.6 1.8
钢束2z (m) 2.0 2.80.2 1.5
图2.立面图和剖面图
——1
mJ
m
3
CS2
6 m 6 m
L=30 m L=30 m m
5
1
CS1
12 m。
maidas预应力混凝土梁的施工阶段分析
北京迈达斯技术有限公司CONTENTS概要1桥梁概况及一般截面 2 预应力混凝土梁的分析顺序 3 使用的材料及其容许应力 4 荷载5设置操作环境6定义材料和截面7定义截面8 定义材料的时间依存性并连接9建立结构模型12定义结构组、边界条件组和荷载组13 输入边界条件16输入荷载17输入恒荷载18 输入钢束特性值19 输入钢束形状20 输入钢束预应力荷载23定义施工阶段25输入移动荷载数据30运行分析34查看分析结果35通过图形查看应力35 定义荷载组合39 利用荷载组合查看应力40 查看钢束的分析结果44 查看荷载组合条件下的内力475-1概要本例题使用一个简单的两跨连续梁模型(图1)来重点介绍MIDAS/Civil 的施工阶段分析功能、钢束预应力荷载的输入方法以及查看分析结果的方法等。
主要包括分析预应力混凝土结构时定义钢束特性、钢束形状、输入预应力荷载、定义施工阶段等的方法,以及在分析结果中查看徐变和收缩、钢束预应力等引起的结构的应力和内力变化特性的步骤和方法。
图1. 分析模型桥梁概况及一般截面分析模型为一个两跨连续梁,其钢束的布置如图2所示,分为两个阶段来施工。
桥梁形式:两跨连续的预应力混凝土梁桥梁长度:L = 2@30 = 60.0 m图2. 立面图和剖面图5-2预应力混凝土梁的分析步骤预应力混凝土梁的分析步骤如下。
1.定义材料和截面2.建立结构模型3.输入荷载恒荷载钢束特性和形状钢束预应力荷载4.定义施工阶段5.输入移动荷载数据6.运行结构分析7.查看结果5-35-4使用的材料及其容许应力❑ 混凝土(c40)设计强度:2/400cm kgf f ck =初期抗压强度:2/270cm kgf f ci =弹性模量:Ec=3,000Wc1.5 √fck+ 70,000 = 3.07×105kgf/cm 2 容许应力:❑ 预应力钢束 (ASTM A416-92低松弛270级,Φ15.2mm (0.6" strand)屈服强度: 2py mm /kgf 160=f →strand /tonf 6.22=P y 抗拉强度: 2pu mm /kgf 190=f →strand /tonf 6.26=P u 截面面积: 2387.1cm A p = 弹性模量: 26p cm /kgf 10×0.2=E 张 拉 力: fpi=0.7fpu=133kgf/mm 2锚固装置滑动: mm s 6=∆ 磨擦系数: rad /30.0=μ m /006.0=k5-5荷载❑ 恒荷载自重在程序中按自重输入❑ 预应力钢束(φ15.2 mm ×31 (φ0.6" - 31))截面面积 : Au = 1.387 × 31 = 42.997 cm 2 孔道直径 : 133 mm 张拉力 : 抗拉强度的70%fpj = 0.7 fpu = 13,300 kgf/cm 2 Pi = Au × fpj = 405.8 tonf 张拉后的瞬间损失(程序自动计算)摩擦损失 :)(0)(kL X eP P +⋅=μα30.0=μ, 006.0=k锚固装置滑动引起的损失 : mm 6=I Δc 弹性收缩引起的损失 : 损失量 SP P E A f P ⋅∆=∆ 最终损失(程序自动计算)钢束的松弛(Relaxation )徐变和收缩引起的损失❑ 徐变和收缩条件水泥 : 普通硅酸盐水泥长期荷载作用时混凝土的材龄 : =o t 5天 混凝土与大气接触时的材龄 : =s t 3天 相对湿度 : %70=RH大气或养护温度 : C T ︒=20 适用规范 : CEB-FIP 徐变系数 : 程序计算混凝土收缩变形率 : 程序计算❑ 活荷载适用规范:城市桥梁设计荷载规范 荷载种类:C-ALC-AD(20)5-6设置操作环境打开新文件(新项目),以 ‘PSC beam ’ 为名保存(保存)。
MIDAS-整体解决方案-桥台基础施工阶段分析
Basic Tutorials
▶表.岩土属性 ▶表.结构属性
名称 属性 材料
风化土
3D 风化土
风化岩
3D 风化岩
软岩
3D 软岩
堆土体
3D 堆土体
桥台
3D 桥台
各结构构件的属性如下表。设置截面形状后自动计算截面刚度。
若采用桩界面单元,可以设置桩端界面上的承载力和弹簧刚度。 使用梁单元作为抗拉压/剪切/扭转的结构构件,并且定义桩界面周围 和桩端上的刚度,以确定桩与相邻土体的摩擦行为和相对位移。桩界面 单元和界面单元的差异在于可以考虑桩与相邻岩土不共享节点(节点不 耦合),这在三维建模时使用较方便。 测量板单元用在实体单元的边界单元面上,用于分析实体构件内力 的情况下。在本例题中,为了研究基础板上作用的轴力/剪力/弯矩等的内 力,在基础板上部单元面上建立测量板单元。 各岩土的属性如下表。
0.3 74 -
桩(界面) 界面和桩界面
桩界面 -
650 50000 500000
桩界面单元行为 可以分为两个 部分:法向 行为和切向 行为。首先 假设法向行 为是 桩界面和岩土单元 进行完全一 致的协同变形 ,并将切向 行为视为非线 性弹性行为 。非 线性弹性行为的定义分为:屈服力的方法和用函数定义的方法。
适用测量板单元(Gauging Shell)(实体单元的剖面的内力研究)
▶分析剖面图
1.2 模型及分析概要
在本例题中,模型由相互不同的 3 个地层和邻接倾斜地基的桥台基础及 桩组成。本例按基于堆土体施工及荷载加载的施工阶段分析。在 6.4x10m 的 基础板上端建立桥台,在堆土体上部把 100(kN/m2)的荷载分成 5 个阶段加 载。在每一阶段中,桥台水平位移及沉降趋势将被分析。同时在基础下部添 加 20 个规格为 600x12mm 的钢管桩,并分析其对基础沉降的影响。生成 2 个 分析工况——使用桩基础前/后进行对比分析,以此来判断桩基础的适用性。
midas施工阶段联合截面分析大汇总
施工阶段联合截面分析大汇总施工阶段联合截面分析\施工阶段联合建模midas建模\施工阶段联合截面建模\钢混结合梁midas建模一:施工阶段联合截面分析的疑问:(1) 不能随施工阶段显示分层截面的逐步形成过程。
(2) 同一施工阶段内不能激活多个分层截面。
(3) 不能同时考虑非线性,PSC设计、梁单元细部分析、温度自应力也有问题。
(4) 各分层截面的理论厚度如何考虑?(5) [截面特征调整系数]与施工阶段联合截面中的[刚度系数]是什么关系?(6) 能否进行PSC设计?使用阶段截面应力验算中的P1~P10对应联合截面的什么位置?您好!现就您提出的几个问题逐一回复如下:1、如果您采用的是标准的联合截面建模,是可以分阶段显示结构形状的,除此以外只能显示建模用截面形状;2、同一阶段只能激活一种截面,如果要激活两种截面,可以另定义一个空阶段;3、PSC设计可以执行,但对于施工过程的应力验算不能做,对于成桥的抗力验算是按建模用截面进行验算的,因此我们始终建议用联合后截面建立模型。
不能给出梁单元细部分析结果,因此施工阶段联合截面的计算结果是分位置输出的,因此结果内容相对于单梁的梁单元内力和应力结果内容要详细。
温度计算时,注意建模截面要采用联合后截面,否则得到的温度计算结果是错误的。
(这种情况同样适用于施工阶段联合截面的动力分析中。
)4、构件理论厚度在施工阶段联合截面分析中只能指定一次,因此不同分层的不同构件理论厚度问题现在还不能模拟,建议使用联合后截面的构件理论厚度,毕竟施工过程的持续时间不是很长。
这个问题我们会再做研究。
5、两者都用于对所指定截面的特性的调整,不同的是刚度系数仅用于施工阶段联合截面,针对的是当前激活截面的特性的调整;而截面特性调整针对的是该阶段所有的截面,因此如果既在刚度系数中定义了调整系数,也在截面特性值系数中定义了调整系数,这两个系数取叠加作用。
6、可以进行PSC设计,但得到的结果不完整,没有关于施工阶段过程的验算。
迈达斯(Midas_civil)建模助手做移动支架法施工阶段分析教程
单位体系也可以
在程序窗口下端的状 态条中的单位选择按 钮( )中选择修改。
文件 / 文件 /
新项目 保存 ( MSS )
工具 / 单位体系 长度 > m ; 力 > tonf ↵
图6 设定单位体系
7
高级应用例题
CL 거截더面중中심 心
图2 标准截面
CL 거截더面중 中심 心
图3 桥梁段连接部位截面
2
使用建模助手做移动支架法施工阶段分析
移动支架法的施工顺序以及施工阶段分析
移动支架法的施工顺序一般如下。
第1阶段(浇筑混凝土后做拆模准备)
第2阶段(为移动模板拆模)
第3阶段(为浇筑下一跨移动支架)
第4阶段(为浇筑下一跨混凝土支模)
使用移动支架法和满堂支架法施工的预应力箱型梁桥,因为各施工阶段的结构体系 不同,所以只有对各施工阶段做结构分析才能最终确定截面大小。另外,为了正确分析 混凝土材料的时间依存特性和预应力钢束的预应力损失,需要前阶段累积的分析结果。
用户在本章节中将学习使用移动支架法/满堂支架法桥梁建模助手建立移动支架法 (MSS)各施工阶段和施工阶段分析的步骤,以及确认各施工阶段应力、预应力损失、挠 度和内力的方法。
概要
使用建模助手做移动支架法施工阶段分析
逐跨施工预应力箱型梁桥的的方法有移动支架法(Movable Scaffolding System ; 简称MSS)和满堂支架法(Full Staging Method ; 简称FSM)。移动支架法法的模板设置 在导梁上,因此无需进行水上作业和架设大量的脚手架。另外,移动支架法与满堂支架 法相比,因为不与地面、河流等直接接触,所以施工时可以灵活使用桥梁下空间。
midas施工阶段分析讲稿
四: MIDAS实际工程施工阶段分析介绍
世纪之窗
广东省博物馆新馆——工程概况
广东省博物馆新馆位于广州市珠江新城J5地块,占地约 41027平方米,总建筑面积约66280平方米。外形为“盛满 珍宝的容器”,“盛满珍宝的容器”的方案把博物馆构思 成一个中国古时精雕细琢的容器,如宝盒、铜鼎等,里面 盛满各种珍宝。整个馆的建筑用料主要是金属、石头、木 头,“盒面”采用悬吊钢结构。四周采用凹凸、层次感极 强的玻璃幕墙装饰,建筑总高度为44.5米,地下1层,地面 以上共5层。基础及二层以下采用钢筋混凝土结构,三层 以上是预应力悬挂钢桁架结构,总用钢量近2万吨。
施工阶段分析时,除收缩、徐变、钢 束预应力效应程序可以自动生成CS荷 载工况外,其它的在施工阶段激活的 荷载都自动累加到CS恒荷载中,如果 想查看其中某项或某几项施工荷载的 效应时,可以通过从CS恒中分离出来
荷载工况的方式来实现
三:MIDAS中施工阶段分析详细过程以及具体参数解释
结 果
>
施
工
阶 段 柱
广东省博物馆新馆——典型图片
广东省博物馆新馆——典型图片
广东省博物馆新馆——典型图片
广东省博物馆新馆——典型图片
广东省博物馆新馆——典型图片
广东省博物馆新馆——典型图片
介绍完毕 谢 谢!
midas中施工阶段分析详细过程以及具体参数解释postcs采用的施工阶段线性分析程序默认累加模型非线性分析程序可以采用独立模型和累加模型两种方式体内力和体外力是针对桁架单元包力荷载的分析方法体内体外计算方法仅对初拉力荷载工况起作用对其他荷载工况分析没有影响施工阶段分析时除收缩徐变钢束预应力效应程序可以自动生成cs荷载工况外其它的在施工阶段激活的荷载都自动累加到cs恒荷载中如果想查看其中某项或某几项施工荷载的效应时可以通过从cs恒中分离出来荷载工况的方式来实现三
迈达斯(Midas_civil)建模助手做移动支架法施工阶段分析教程
5
高级应用例题
¾ 后横梁的反力 假设因移动支架梁自重引起的后横梁反力的大小和位置如下: - P = 400 tonf - 作用位置 : 从施工缝位置沿已现浇桥梁段方向3m处 正在施工的桥梁跨的混凝土湿重引起的反力由程序自动计算。
6
使用建模助手做移动支架法施工阶段分析
设定建模环境
为了做移动支架法桥梁的施工阶段分析首先打开新项目( 新项目)以‘MSS’名 字保存( 保存)文件。
张拉力 : 施加70%抗拉强度的张力
f pj = 0.70 f pu = 13, 300 kgf / cm2 Pi = Au ⋅ f pj = 405.8 tonf 张拉初期的损失(由程序计算)
摩擦损失 : P( X ) = P0 ⋅ e−(μα +kL) μ = 0.30 , k = 0.006
锚固端滑移量 : ΔIc = 6 mm 混凝土弹性压缩预应力损失 : 预应力长期损失(由程序计算)
例题中的桥梁为按移动支架法施工的现浇桥梁。
图1 分析模型(成桥阶段)
1
高级应用例题
桥梁基本数据以及一般截面
桥梁基本数据如下:
桥梁类型: 桥梁长度: 桥梁宽度: 斜交角度: 曲率半径:
11跨预应力箱型连续梁桥(MSS) L = 10@50 = 500.0 m B = 12.6 m (2车道) 90˚(正桥) R=2380.0 m
然后将单位体系设置为‘tonf’和‘m’。该单位体系可以根据输入的数据类型随 时随意地更换。
单位体系也可以
在程序窗口下端的状 态条中的单位选择按 钮( )中选择修改。
文件 / 文件 /
新项目 保存 ( MSS )
工具 / 单位体系 长度 > m ; 力 > tonf ↵
(仅供参考)MIDAS 联合截面施工阶段分析方法
联合截面施工阶段分析方法(针对用户定义截面)联合结构是指由钢材和混凝土两种不同材料的构件,或者即使是一种材料但强度和材龄(如混凝土)不同的构件联合所构成的结构。
从前的分析方法是对联合前的各构件分别建立不同的模型,联合时对各构件进行刚性连接。
这种方法在进行静力分析时误差比较少,但考虑徐变和收缩等进行时间依存性分析时,就会产生很大的误差。
为了提高考虑材料时间依存特性时,对于联合截面分析结果的准确性,MIDAS/Civil提供了对联合截面进行施工阶段分析的方法。
进行联合截面施工阶段分析时,定义联合截面的方法有两种,Normal type和User type。
Normal type是指利用截面数据库中提供的联合截面(Composite section)或组合截面(SRC section)等已知联合前后各截面特性值的截面来定义的方法。
User type是指由用户来定义任意截面的特性值并将其在不同的施工阶段进行联合的方式。
关于Normal type的分析方法请参照技术资料「工字型钢混联合梁桥的施工阶段分析」,这里主要介绍一下在使用用户定义的方式进行联合截面施工阶段分析时,需要注意的事项和查看结果的方法。
下图为定义联合截面施工阶段的对话框。
(荷载>施工阶段分析数据>施工阶段联合截面)Normal type User type图1. 定义联合截面施工阶段的对话框Note!! 以上画面只有在定义了施工阶段和截面后才可以显示。
输入步骤建模步骤与一般的施工阶段分析建模步骤类似,只需在此基础上再定义联合截面的施工阶段即可。
其定义步骤如下。
1. 定义材料和截面2. 定义时间依存性材料特性 (选项)3. 建立结构模型 (几何形状、边界条件、荷载)4. 定义施工阶段5. 定义施工阶段联合截面这里结合例题重点介绍根据施工阶段定义联合截面的方法。
例题例题模型为一由主梁和桥面板构成的两跨连续梁桥,施工阶段如图2所示由4个阶段组成。
MIdas_Gen_内部教程:施工阶段分析
北京迈达斯技术有限公司 市场部
主要内容
---施工阶段分析的意义; ---施工阶段在PKPM中的实现; ---Midas Gen中施工阶段分析的特点; ---Midas Gen中施工阶段分析的步骤;
施工阶段分析的意义
不做施工阶段分析,即先假定结构已经完成,然后将 荷载一次性加载到结构上; 不能考虑找平和逐层施工的影响: *下层变形对以上楼层基本无影响; *本层加载对未施工楼层无影响; 会过高估计竖向构件变形的影响,导致构件内力结果 与实际受力状态相差较大;
支承条件/弹性支撑位置
变形前:边界条件应用到变形前 的位置;若结构已发生变形,相 当于先施加一到初始位置的强制 位移; 变形后:边界条件应用到变形后 的位置;
7. 施工阶段分析控制
最终施工阶段:选择用哪个施 工阶段的结果与其他荷载工况(如 地震、风荷载等)进行组合。 从施工阶段分析结果的恒荷载 中分离出的荷载工况 施工阶段的分析结果,除收缩徐 变和预应力松弛外,都保存在C S:恒荷载下;
1.时间依存性材料的定义
• 定义徐变数据 柔度函数:在不变的单位应力作用下的应变 (包含瞬时弹性应变)。
徐变度:在不变的单位应力作用下的应变(不 包含瞬时弹性应变)。
徐变系数:徐变度与弹性模量之比。
1.时间依存性材料的定义 • 混凝土材料抗压强度发展曲线
注:目前还没加入中国规范,包括美国,欧洲, 日本,韩国等规范。
8. 查看结果
CS1~CS6:可查看各施工阶段下结构分析结果; Min/Max:各施工阶段的最大值和最小值; PostCS: 后施工阶段,可查看阶段荷载以外的其 它荷载工况及荷载组合的结果;
8.查看结果
结果->施工阶段柱弹性收缩图形
MIDAS—GEN施工阶段分析例题
注:亦可使用 拖放功能;同 时考虑在“结 构类型”中是 否点取“在图 形显示中,将 梁顶标高与楼 面标高(X-Y
墙洞口布置 11
例题 钢筋混凝土结构抗震分析及设计
5.楼层复制及生成层数据文件
1:主菜单选择 建筑物数据>复制层数据: 复制次数:5 距离:3 添加 在模型窗口中选择要复制的单元
楼层复制
例题 钢筋混凝土结构抗震分析及设计
定义梁、柱截面 5:主菜单选择 模型>材料和截面特性>厚度:添加:定义剪力墙厚度
定义剪力墙厚度 5
例题 钢筋混凝土结构抗震分析及设计
3.用建模助手建立模型
1:主菜单选择 模型>结构建模助手>框架: 输入:添加x坐标,距离5,重复2;距离3.9,重复2;距离4.3,重复2; 添加z坐标,距离5,重复3; 编辑: Beta角,90度;材料,C30;截面,250x450;生成框架; 插入:插入点,0,0,0;Alpha,-90。
图2 定义时间依存性材料
2:主菜单选择 模型>材料和截面特性>时间依存性材料(抗压强度): 点“添加” 函数名称:C300 类型:设计规范 规范:CEB-FIP(欧洲) 混凝土28天抗压强度(S28):30000kN/m2 水泥种类:N.R:0.25(普通水泥)
4
例题 钢筋混凝土结构施工阶段分析
图3 定义时间依存性材料抗压强度
建立框架2 7
例题 钢筋混凝土结构抗震分析及设计
3:主菜单选择 模型>单元>建立曲线并分割成线单元: 建立曲梁
建立曲梁 4:主菜单选择 模型>单元>复制和移动: 选择复制对象;输入复制间距1.75; 在截面号增幅 2 (选择次梁截面);在交叉分割项,将节点和单元都选上。 同时删除部分梁单元。
midas施工阶段联合截面研究分析大汇总
midas施工阶段联合截面分析大汇总————————————————————————————————作者:————————————————————————————————日期:施工阶段联合截面分析大汇总施工阶段联合截面分析\施工阶段联合建模midas建模\施工阶段联合截面建模\钢混结合梁midas建模一:施工阶段联合截面分析的疑问:(1) 不能随施工阶段显示分层截面的逐步形成过程。
(2) 同一施工阶段内不能激活多个分层截面。
(3) 不能同时考虑非线性,PSC设计、梁单元细部分析、温度自应力也有问题。
(4) 各分层截面的理论厚度如何考虑?(5) [截面特征调整系数]与施工阶段联合截面中的[刚度系数]是什么关系?(6) 能否进行PSC设计?使用阶段截面应力验算中的P1~P10对应联合截面的什么位置?您好!现就您提出的几个问题逐一回复如下:1、如果您采用的是标准的联合截面建模,是可以分阶段显示结构形状的,除此以外只能显示建模用截面形状;2、同一阶段只能激活一种截面,如果要激活两种截面,可以另定义一个空阶段;3、PSC设计可以执行,但对于施工过程的应力验算不能做,对于成桥的抗力验算是按建模用截面进行验算的,因此我们始终建议用联合后截面建立模型。
不能给出梁单元细部分析结果,因此施工阶段联合截面的计算结果是分位置输出的,因此结果内容相对于单梁的梁单元内力和应力结果内容要详细。
温度计算时,注意建模截面要采用联合后截面,否则得到的温度计算结果是错误的。
(这种情况同样适用于施工阶段联合截面的动力分析中。
)4、构件理论厚度在施工阶段联合截面分析中只能指定一次,因此不同分层的不同构件理论厚度问题现在还不能模拟,建议使用联合后截面的构件理论厚度,毕竟施工过程的持续时间不是很长。
这个问题我们会再做研究。
5、两者都用于对所指定截面的特性的调整,不同的是刚度系数仅用于施工阶段联合截面,针对的是当前激活截面的特性的调整;而截面特性调整针对的是该阶段所有的截面,因此如果既在刚度系数中定义了调整系数,也在截面特性值系数中定义了调整系数,这两个系数取叠加作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录Q1、施工阶段荷载为什么要定义为施工阶段荷载类型 (2)Q2、 POSTCS阶段的意义 (2)Q3、施工阶段定义时结构组激活材龄的意义 (2)Q4、施工阶段分析独立模型和累加模型的关系 (2)Q5、施工阶段接续分析的用途及使用注意事项 (2)Q6、边界激活选择变形前变形后的区别 (3)Q7、体内力体外力的特点及其影响 (4)Q8、如何考虑对最大悬臂状态的屈曲分析 (4)Q9、需要查看当前步骤结果时的注意事项 (5)Q10、普通钢筋对收缩徐变的影响 (5)Q11、如何考虑混凝土强度发展 (5)Q12、从施工阶段分析荷载工况的含义 (5)Q13、转换最终阶段内力为POSTCS阶段初始内力的意义 (6)Q14、赋予各构件初始切向位移的意义 (6)Q15、如何得到阶段步骤分析结果图形 (6)Q16、施工阶段联合截面分析的注意事项 (6)Q17、如何考虑在发生变形后的钢梁上浇注混凝土板 (7)Q1、施工阶段荷载为什么要定义为施工阶段荷载类型A1.“施工阶段荷载”类型仅用于施工阶段荷载分析,在POSTCS阶段不能进行分析。
如果将在施工阶段作用的荷载定义为其他荷载类型,则该荷载既在施工阶段作用,也在成桥状态作用。
在施工阶段作用的效应累加在CS合计中,在成桥状态作用的荷载效应以“ST荷载工况名称”的形式体现。
因此为了避免相同的荷载重复作用,对于在施工阶段作用的荷载,其荷载类型最好定义为施工阶段荷载。
注:荷载类型“施工荷载”和“恒荷载”一样,都属于既可以在施工阶段作用也可以在POSTCS阶段独立作用的荷载类型。
Q2、P OSTCS阶段的意义A2.POSTCS是以最终分析阶段模型为基础,考虑其他非施工阶段荷载作用的状态。
通常是成桥状态,但如果在施工阶段分析控制数据中定义了分析截止的施工阶段,则那个施工阶段的模型就是POSTCS阶段的基本模型。
沉降、移动荷载、动力荷载(反应谱、时程)都是只能在POSTCS阶段进行分析的荷载类型。
施工阶段的荷载效应累计在CS合计中,而POSTCS阶段各个荷载的效应独立存在。
POSTCS阶段荷载效应有ST荷载,移动荷载,沉降荷载和动力荷载工况。
有些分析功能也只能在POSTCS阶段进行:屈曲、特征值。
Q3、施工阶段定义时结构组激活材龄的意义A3.程序中有两个地方需要输入材龄,一处是收缩徐变函数定义时需输入材龄,用于计算收缩应变;一处是施工阶段定义时结构组激活材龄,用于计算徐变系数和混凝土强度发展。
因此当考虑徐变和混凝土强度发展时,施工阶段定义时的激活材龄一定要准确定义。
当进行施工阶段联合截面分析时,计算徐变和混凝土强度发展的材龄采用的是施工阶段联合截面定义时输入的材龄,此时在施工阶段定义时的结构组激活材龄不起作用。
为了保险起见,在定义施工阶段和施工阶段联合截面分析时都要准确的输入结构组的激活材龄。
Q4、施工阶段分析独立模型和累加模型的关系A4.进行施工阶段分析的目的,就是通过考虑施工过程中前后各个施工阶段的相互影响,对各个施工阶段以及POSTCS阶段进行结构性能的评估,因此通常进行的都是累加模型分析。
对于线性分析,程序始终按累加模型进行分析,如欲得到某个阶段的独立模型下的受力状态,可以通过另存当前施工阶段功能,自动建立当前施工阶段模型,进行独立分析。
在个别情况下,需要考虑当前阶段的非线性特性时,可以进行非线性独立模型分析,如悬索桥考虑初始平衡状态时的倒拆分析,需用进行非线性独立模型分析。
Q5、施工阶段接续分析的用途及使用注意事项A5.对于复杂施工阶段模型,一次建模很难保证结构布筋合理,都要经过反复调整布筋。
每次修改施工阶段信息后,都必须重新从初始阶段计算。
接续分析的功能就是可以指定接续分析的阶段,被指定为接续分析开始阶段前的施工阶段不能进行修改,其后的施工阶段可以进行再次修改,修改完毕后,不必重新计算,只需执行分析〉运行接续分析,从哪个阶段开始分析即可。
设置接续分析阶段时,对于接续分析前的几个施工阶段要力求不进行修改,否则计算需从初始阶段开始计算。
施工阶段分析仅限于修改施工阶段信息和现有的荷载工况信息,如果模型修改了其他内容,则不能使用接续分析。
使用接续分析,因为对接续分析前的施工阶段要单独保存临时的分析结果文件,因此会占用一定的硬盘空间,设置的接续分析阶段越多,则保存的临时文件越多,分析所占用空间也越大。
Q6、边界激活选择变形前变形后的区别A6.“变形前”与“变形后”表示支承点的位置,仅对于边界条件中的“一般支承”起作用,对其它类型的边界条件不起作用。
定义施工阶段时,首先要建立包括临时结构在内的全桥模型,然后通过激活或者钝化相应的结构组、荷载组、边界组来模拟全桥的施工过程。
在某一个施工阶段激活边界组时,所施加边界的节点可能在上一个阶段已经有位移。
如果我们把边界加在建模时的节点位置上,即结构没有变形时的位置上,则应当选择“变形前”;如果我们把边界加在发生位移后的节点位置上,即结构已经变形后的位置上,则应当选择“变形后”。
当然如果加边界的节点在上一个阶段没有位移,则选择“变形前”还是“变形后”对结果没有影响。
对于已经发生变形的节点,选择“变形前”方式激活边界时,程序内部会在节点上施加强制位移,使其强制恢复到建模时的节点位置。
为了比较两者对结果的影响,我们用一个悬臂梁的例子说明。
如下两图所示,模型中的两根梁均采用悬臂施工,仅考虑结构自重作用,边支座分别采用“变形前”和“变形后”激活,则得到的反力和位移结果是明显不同的。
采用“变形前”时,边支座处位移为0,但是因为程序内部施加了强制位移所以有反力结果;采用“变形后”时,边支座处有位移,但是反力为0。
图示边界激活位置对位移的影响——变形前无位移图示边界激活位置对反力的影响——变形后无反力Q7、体内力体外力的特点及其影响A7.体内力和体外力是针对桁架单元(包括桁架、只受拉压桁架、索)的初拉力荷载的分析方法,默认按体内力进行分析。
体内力的分析特点是,荷载施加引起桁架单元变形,如果桁架可以自由变形,则此初拉力仅使桁架及相邻结构发生变形,不会产生内力,但如果桁架两端变形受限,则会在桁架内部产生内力,内力的大小与桁架两端的约束刚度有关;体外力的特点时,初拉力荷载直接施加在桁架的两端,在无其他外力和结构发生改变的情况下,桁架单元产生与施加的体外力荷载相同的内力。
在线性累加模型体外力分析中,出现桁架内力不等于施加的初拉力荷载时,可能是由以下原因造成的:施加张拉荷载的同时可能存在施加了其他荷载、结构体系发生改变,尤其是当存在收缩徐变影响时,收缩徐变效应也是一种荷载,也会影响桁架单元在施工阶段的内力计算。
当进行索单元非线性累加模型分析时,程序会自动考虑索的垂度效应,因此体外力计算方法下桁架单元内力也不等于张拉荷载。
不做施工阶段,初拉力默认按体内力计算,如果想按体外力计算,可以在“荷载〉预应力荷载〉初拉力体外荷载类型”中将初拉力荷载工况指定为按体外分析的工况。
体内、体外计算方法仅对初拉力荷载工况起作用,对其他荷载工况分析没有影响。
Q8、如何考虑对最大悬臂状态的屈曲分析A8.因为屈曲和特征值分析只能在POSTCS阶段进行,因此当为了求解某个施工阶段状态下的结构稳定特性和自振周期特性时,可以通过指定施工阶段分析的截止阶段,然后进行屈曲分析或特征值分析数据即可。
如果要考虑施工阶段内力对结构刚度的影响,可以按以下步骤执行:a)施工阶段分析控制选择并定义最大悬臂状态为分析的最终分析阶段;b)执行施工阶段分析,将postcs阶段使用文件〉另存当前施工阶段为功能另存为一个独立模型;c)在荷载〉初始荷载〉小位移〉初始单元内力cs中的内容复制;d)打开另存后的postcs独立模型,并将复制的初始单元内力粘贴到独立模型中的初始单元内力表格中,e)定义屈曲分析数据,执行屈曲分析。
Q9、需要查看当前步骤结果时的注意事项A9.如果需要查看当前步骤分析结果,则需在施工阶段定义时自定义施工步骤,同时在施工阶段分析控制数据中取消程序自动分割时间的选项。
当选择由程序自动分割时间时,程序内部对较长的施工阶段或施工步骤会再次划分施工步骤,但这些步骤的持续时间无法查询,当选择查看当前步骤分析结果时,程序给出的是自动分割步骤后最后一个步骤的分析结果。
而该步骤未必是我们关心的那个步骤,因此建议取消由程序自动划分步骤,而由用户指定步骤的持续时间。
Q10、普通钢筋对收缩徐变的影响A10.在“施工阶段分析控制数据〉时间依存效果”子选框内,选择“”,通过钢筋对换算截面特性的影响考虑普通钢筋对收缩徐变的影响。
Q11、如何考虑混凝土强度发展A11.首先对施工阶段分析的混凝土材料定义时间依存材料特性(抗压强度),然后将此抗压强度发展曲线赋予给混凝土材料,最后在施工阶段分析控制选项中选择考虑“抗压强度的变化”。
此时在施工阶段分析时,根据激活材龄、施工阶段持续时间和强度发展函数计算各个施工阶段当前的弹模Et,用Et计算当前阶段换算截面特性、当前阶段结构刚度,因此会对所有施工阶段分析结果产生影响。
强度发展函数仅用于施工阶段分析,对postcs阶段分析没有影响。
Q12、从施工阶段分析荷载工况的含义A12.施工阶段分析时,除收缩、徐变、钢束预应力效应程序可以自动生成CS荷载工况外,其它的在施工阶段激活的荷载都自动累加到CS恒荷载中,如果想查看其中某项或某几项施工荷载的效应时,可以通过从CS恒中分离荷载工况的方式来实现。
还有一种情况需要将荷载从CS恒中分离出来,CS恒荷载默认荷载类型为恒荷载,但如果CS恒荷载中包含了其他荷载类型,如在施工阶段考虑结构的局部升温作用,因为温度荷载组合系数与恒载的组合系数不同,因此需要将温度荷载从CS恒里分离出来,并指定其荷载类型为“温度荷载”,这样在进行自动生成荷载组合时,包含温度荷载的CS施工荷载按照温度荷载的组合系数参与组合。
Q13、转换最终阶段内力为POSTCS阶段初始内力的意义A13.对于大跨、高墩桥梁,施工阶段荷载效应可能比成桥荷载还要大,施工阶段结构内力的累加对结构刚度的影响不可忽略,由此对成桥的分析会产生影响。
在720时,程序已可以考虑施工阶段内力对成桥刚度的影响,但这个初始刚度无法输出,在741中,该初始刚度在荷载〉初始荷载〉小位移〉初始单元内力CS里输出。
初始单元内力CS实际就是最终施工阶段CS合计下的单元内力。
目前可以考虑初始单元内力的构件包括梁单元、弹性连接、桁架单元。
Q14、赋予各构件初始切向位移的意义A14.切向位移产生原因:悬臂施工(包括悬浇、悬拼)时,由于构件自重的作用,在悬臂端会发生变形,这个变形就是后续施工阶段激活的构件的初始切向变形。
因为对于悬拼结构,后续激活的构件发生此变形的构件的切线方向上施工。
默认情况下,施工阶段分析不考虑初始构件的切向位移。
