机房布线规范标准
机房布线施工规范标准
![机房布线施工规范标准](https://img.taocdn.com/s3/m/799a2c4c78563c1ec5da50e2524de518964bd339.png)
机房布线施工规范标准
在机房布线施工过程中,确保规范标准的质量和效率非常重要。
以下是一些必须遵循的机房布线施工规范标准的详细说明。
1. 布线前准备工作
在安装与布线之前,应该对机房进行一系列清洁、垃圾清理、
粉尘处理和熄灯等准备工作,以确保施工过程的安全与顺畅。
相应
的清洁和垃圾处理措施应在整个安装过程中进行。
2. 布线的设计和规划
在开始施工之前,应提前安排布线的设计和规划。
布线应当根
据机房的网络和信息系统的需求进行规划、设计和配置,以确保强度、可靠性和安全等方面的满足。
布线应按照相关标准和合同要求
进行,避免出现投标过程中的优惠问题。
3. 布线材料的选择
布线材料的选择应根据业主需求、设计规定、安全性和环保等方面的综合要求进行。
材料应选用符合国家标准和产业标准的优质材料,应符合机房的特定要求。
4. 布线工艺和施工要求
布线工艺和施工要求主要包括:线缆走向的确定、线缆铺设方式的确定、走道、天花板、地板等铺设工艺的进行、接头安装方法与接头固定等。
在施工过程中,应注意材料的搭配和位置的摆放,并避免安装过程中发生损失或不良影响。
5. 安装调试与验收
在机房布线安装之后,应进行调试、功能测试和人为破坏的抗性测试,以确认所有设备和工艺的可靠性和完整性。
验收程序应按照工程验收规范的要求来进行,以确保机房布线的质量。
根据上述机房布线施工规范标准,我们可以确保机房布线施工工作的质量和效率,为机房和网络信息的顺畅运行提供了保障。
机房布线标准
![机房布线标准](https://img.taocdn.com/s3/m/428e9f8c59f5f61fb7360b4c2e3f5727a5e924fe.png)

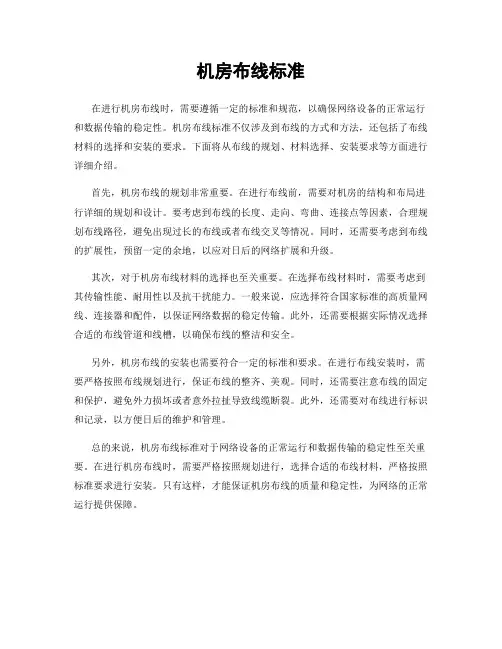

机房布线标准
在进行机房布线时,需要遵循一定的标准和规范,以确保网络设备的正常运行和数据传输的稳定性。
机房布线标准不仅涉及到布线的方式和方法,还包括了布线材料的选择和安装的要求。
下面将从布线的规划、材料选择、安装要求等方面进行详细介绍。
首先,机房布线的规划非常重要。
在进行布线前,需要对机房的结构和布局进行详细的规划和设计。
要考虑到布线的长度、走向、弯曲、连接点等因素,合理规划布线路径,避免出现过长的布线或者布线交叉等情况。
同时,还需要考虑到布线的扩展性,预留一定的余地,以应对日后的网络扩展和升级。
其次,对于机房布线材料的选择也至关重要。
在选择布线材料时,需要考虑到其传输性能、耐用性以及抗干扰能力。
一般来说,应选择符合国家标准的高质量网线、连接器和配件,以保证网络数据的稳定传输。
此外,还需要根据实际情况选择合适的布线管道和线槽,以确保布线的整洁和安全。
另外,机房布线的安装也需要符合一定的标准和要求。
在进行布线安装时,需要严格按照布线规划进行,保证布线的整齐、美观。
同时,还需要注意布线的固定和保护,避免外力损坏或者意外拉扯导致线缆断裂。
此外,还需要对布线进行标识和记录,以方便日后的维护和管理。
总的来说,机房布线标准对于网络设备的正常运行和数据传输的稳定性至关重要。
在进行机房布线时,需要严格按照规划进行,选择合适的布线材料,严格按照标准要求进行安装。
只有这样,才能保证机房布线的质量和稳定性,为网络的正常运行提供保障。
机房布线规范
![机房布线规范](https://img.taocdn.com/s3/m/6979dc7ba417866fb84a8e66.png)
机房布线规范机房布线时不得随意,网线应在现场进行实际布线,新建或整改机房时,网线、光纤跳接线不准许使用同一理线器或机柜理线槽,应分别在各自专用理线器或机柜理线槽中进行布线,并且设备电源线与网线、光纤跳接线不准许相互缠绕,应与网线、光纤跳接线分开单独进行捆扎。
网线若与强电线路平行,网线与强电线路应保持适当距离,在整理、绑扎网线、光纤跳接线时,固定扎绳严禁绑扎过紧。
一、设备电源线布线规范1、UPS电源输出插座只做为连接其他电源插座的专用插座,不得连接任何网络设备电源线。
2、当机房存在多台设备机柜时,设备电源线不得跨机柜进行连接及布线。
3、设备电源线应布线于设备安装位置所对应的机柜背面,按照设备实际排列顺序,根据实际情况将设备电源线有序捆扎于机柜背面两侧,如机柜背面具备理线槽,应根据实际情况将设备电源线有序布线于机柜背面两侧理线槽中,并进行相应捆扎。
二、网线布线规范1、在单台机柜内布线时,网线布线规范(参考机柜内设备布局图)a、交换机一连接到机框一或交换机二连接到机框三时,网线布线规范交换机一的前16个端口应与机框一的卡槽一一对应,及交换机一的RJ-45端口1连接到机框一从左至右第1个卡槽的RJ-45端口,交换机一的RJ-45端口2连接到机框一从左至右第2个卡槽的RJ-45端口,以此类推。
布设网线时,网线应从交换机一RJ-45端口出线并向下延伸,从网线布线专用理线器上侧分线槽穿入网线布线专用理线器中(注:针对交换机进行网线布设时,应将交换机端口1和2的网线布入理线器从左至右第一个分线槽中,将交换机端口3用理线器下侧分线槽穿出向下接入机框一相应卡槽的RJ-45端口(注:针对机框进行网线布设时,应将机框从左至右第一个卡槽RJ-45端口网线布入理线器从左至右第一个分线槽中,将机框从左至右第二个卡槽RJ-45端口网线布入理线器从左至右第二个分线槽中,以此类推),交换机二连接到机框三,布线规则同理。
b、交换机一或二连接到机框二时,网线布线规范交换机一的后8个端口应与机框二的前8个卡槽一一对应,及交换机一的RJ-45端口17连接到机框二从左至右第1个卡槽的RJ-45端口,交换机一的RJ-45端口18连接到机框二从左至右第2个卡槽的RJ-45端口,以此类推。
机房布线规范
![机房布线规范](https://img.taocdn.com/s3/m/c058bef816fc700aba68fc58.png)

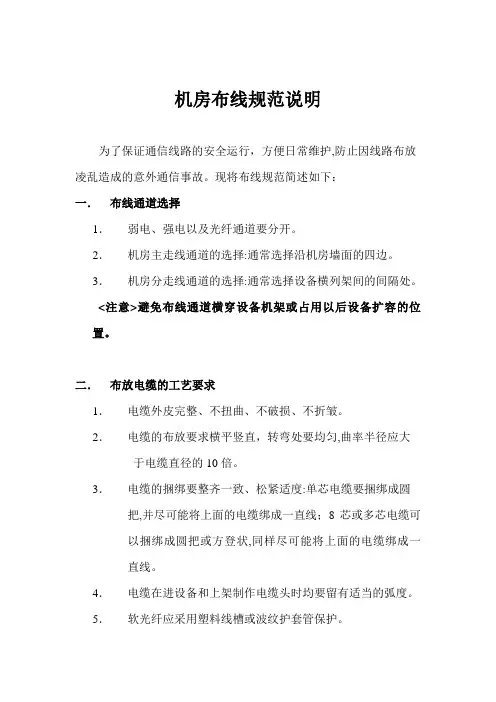

机房布线规范说明
为了保证通信线路的安全运行,方便日常维护,防止因线路布放凌乱造成的意外通信事故。
现将布线规范简述如下:
一.布线通道选择
1.弱电、强电以及光纤通道要分开。
2.机房主走线通道的选择:通常选择沿机房墙面的四边。
3.机房分走线通道的选择:通常选择设备横列架间的间隔处。
<注意>避免布线通道横穿设备机架或占用以后设备扩容的位置。
二.布放电缆的工艺要求
1.电缆外皮完整、不扭曲、不破损、不折皱。
2.电缆的布放要求横平竖直,转弯处要均匀,曲率半径应大于电缆直径的10倍。
3.电缆的捆绑要整齐一致、松紧适度:单芯电缆要捆绑成圆把,并尽可能将上面的电缆绑成一直线;8芯或多芯电缆可
以捆绑成圆把或方登状,同样尽可能将上面的电缆绑成一
直线。
4.电缆在进设备和上架制作电缆头时均要留有适当的弧度。
5.软光纤应采用塑料线槽或波纹护套管保护。
<注意>避免电缆中间接头,以及电缆线因下线误差过长或过
短。
三.制作电缆头的工艺要求。
1.刮线时留长要准确,用力要得当,不要刮伤芯线。
2.电缆下线时要保持长度的均匀一致。
3.芯线焊接时要求焊点均匀、光滑。
<注意>避免下线时电缆长度不一、避免虚焊。
机房布线工程施工规范
![机房布线工程施工规范](https://img.taocdn.com/s3/m/73575f75dc36a32d7375a417866fb84ae55cc36c.png)
机房布线工程施工规范是确保机房内数据传输效率、安全性和稳定性的重要标准。
在机房布线工程施工过程中,应遵循以下规范:一、施工前准备1. 熟悉施工图纸和施工方案:施工前,施工人员应仔细阅读施工图纸和施工方案,了解布线系统的布局、线缆类型、连接方式等内容。
2. 准备施工材料:根据施工图纸和施工方案,提前准备好所需的线缆、连接器、插座、桥架等材料。
3. 检查设备:确保施工所用的工具和设备齐全、功能正常,包括电缆切割器、剥线钳、测线仪等。
4. 现场勘查:施工前,对施工现场进行勘查,了解现场环境、设备位置、布线路由等,确保施工方案的可行性。
二、布线施工规范1. 线缆选择:根据机房内设备的功率、传输距离和传输速率等需求,选择合适的线缆类型。
如:电源线、网络线、电话线等。
2. 布线路由:按照施工图纸和施工方案,规划线缆的走向和路由。
尽量减少线缆的弯曲程度,避免线缆交叉和磨损。
3. 固定线缆:在布线过程中,使用线槽、桥架等固定设备对线缆进行固定,确保线缆整齐、安全。
4. 连接器安装:线缆两端安装合适的连接器,如:RJ45连接器、水晶头等。
连接器的安装应牢固、接触良好。
5. 标签标识:对每根线缆进行标签标识,注明线缆的用途、类型、起始点等信息,便于后期维护和管理。
6. 接头处理:线缆接头应采用专用接头盒进行封装,确保接头处安全、防水。
7. 线缆测试:施工完成后,对线缆进行测试,确保线缆的传输性能符合要求。
三、施工质量控制1. 施工过程中,严格执行施工方案和规范,确保施工质量。
2. 施工人员应具备相应的技能和经验,熟练操作施工工具和设备。
3. 加强施工过程中的监督和检查,发现问题及时整改。
4. 施工完成后,进行质量验收,确保施工质量符合标准和要求。
四、施工安全注意事项1. 施工人员应遵守施工现场的安全规定,佩戴安全帽、手套等劳动保护用品。
2. 施工过程中,确保电源开关处于关闭状态,防止触电事故发生。
3. 使用施工工具和设备时,注意操作方法,防止机械伤害和火灾事故。
机房布线规范
![机房布线规范](https://img.taocdn.com/s3/m/d1ba4422ff00bed5b9f31d9c.png)
综合布线规范要求1.机房所有的线路必须捆扎整齐,线路两头做好线路标签。
2.机房所有的线路的布放必须在机房内的走线架上走线,绝对不可以在机房内随意乱飞线、跳线。
3.机房内线路的布放一定要按照强弱电分开走线。
4.机柜内线路的捆扎,按照在面对机柜背面左强(电)右弱(电)的规定进行捆扎。
5.机房内所布放的光纤跳线,如需要从走线架走线的话,一定要给光纤跳线套管或对光纤跳线有所保护后才可以布放。
6.光纤跳线在布放时,要注意线路的弯曲度,弯曲半径不可小于线路直径的10 倍;不可过力的拉伸光纤;光纤头在布放线过程中要注意保护,不要碰撞,以免光头破碎或表面磨花。
7.对于线路焊接一定要牢固,不可出现虚焊、漏焊的情况出现。
8.对于机房内确定是不用的线路,应该及时进行清理。
9.对于机柜内临时不用的线路也应该予以捆扎整齐或盘好放于机柜内。
10.综合布线系统还要求有很好安全性,这就要求所有的线缆都要进行端接,即使不用的线对也要做好端接.11.综合布线系统必须遵循的原则是可靠性,这就要求采用经过国际认证的线缆进行布线。
12.在综合布线系统中网线与强电线缆要隔开至少18CM,最好不要与强电线缆长距离并行,尽量少交叉,必要时使用屏蔽双绞线。
办公室卫生管理制度一、主要内容与适用范围1.本制度规定了办公室卫生管理的工作内容和要求及检查与考核。
2.此管理制度适用于本公司所有办公室卫生的管理二、定义1.公共区域:包括办公室走道、会议室、卫生间,每天由行政文员进行清扫;2.个人区域:包括个人办公桌及办公区域由各部门工作人员每天自行清扫。
1. 公共区域环境卫生应做到以下几点:1)保持公共区域及个人区域地面干净清洁、无污物、污水、浮土,无死角。
2)保持门窗干净、无尘土、玻璃清洁、透明。
3)保持墙壁清洁,表面无灰尘、污迹。
4)保持挂件、画框及其他装饰品表面干净整洁。
5)保持卫生间、洗手池内无污垢,经常保持清洁,毛巾放在固定(或隐蔽)的地方。
6)保持卫生工具用后及时清洁整理,保持清洁、摆放整齐。
弱电机房布线规范有哪些(两篇)
![弱电机房布线规范有哪些(两篇)](https://img.taocdn.com/s3/m/d52ec6a3988fcc22bcd126fff705cc1755275f04.png)
引言概述:弱电机房布线规范是指在建设弱电机房时,为了确保其中的电子设备能够高效、稳定地工作,需要遵循一系列规范和标准进行布线。
本文将从五个大点来详细阐述弱电机房布线规范的相关内容。
一、弱电机房物理布局规范1.1 机房选址:需考虑安全性、防火性、通风条件等因素,并离高压电源和其他电磁干扰源足够远。
1.2 空间设计:机房应具备良好的人流、货物流、空气流通等布局,通道宽度、设备间距等应符合规范要求。
1.3 防尘防湿防静电:机房应做好尘埃防治,保持适宜的湿度并采取措施防止静电的产生。
1.4 设备摆放:设备的放置应保持合适的间距,以保证散热和维修操作的便利。
1.5 接地规范:机房内的各设备应正确接地,以确保人员和设备的安全。
二、弱电机房电源系统规范2.1 供电系统:机房的供电系统应具备足够的可靠性和稳定性,通过冗余设计和备用电源确保设备连续运行。
2.2 电缆选用:选择合适的电缆材质、规格和绝缘等级,并根据实际需求合理布线,提高传输效率和信号质量。
2.3 电源线路布局:电源线路应离强电线路保持一定距离,并按照规范要求采取合适的敷设方式。
2.4 配电箱和配电柜:配电箱和配电柜应能满足机房布线需求,并保持干燥、良好的通风条件。
2.5 避雷和过电压保护:通过合适的避雷装置和过电压保护装置,保障弱电设备的安全运行。
三、弱电机房网络布线规范3.1 网线选用:选择合适的网线类型,如CAT5、CAT6等,并根据实际需求进行合理布线。
3.2 线缆走线:走线要求整齐、规范,避免与强电线路交叉,降低电磁干扰。
3.3 网线接头及接插件:选用合格的接头和接插件,并严格按照规范进行连接。
3.4 接线端子盒:使用合适的接线端子盒,保障接线连接紧固牢固、稳定可靠。
3.5 网络测试和标签管理:在布线完成后进行网络测试,确保连接无误,并进行标签管理,方便维护和管理。
四、弱电机房管道配线规范4.1 管道种类:根据具体需求选择合适的管道类型,如金属管道、PVC管道等,并进行专业敷设。
完整版)机房网络设备布线规范
![完整版)机房网络设备布线规范](https://img.taocdn.com/s3/m/eaf9765c9a6648d7c1c708a1284ac850ad020430.png)
完整版)机房网络设备布线规范连尚网络机房布线规范文档修订记录序号版本号修订日期修订概述修订人批准人备注1.1.0 2018-1-29 初稿完成 XXX概述本规范适用于连尚网络机房的布线工作,旨在保证机房内部网络的稳定性和安全性。
名词解释和互联说明1.机房:指连尚网络机房,为用户提供网络服务。
2.核心设备:指机房内的重要网络设备,如路由器、交换机等。
3.内网接入:指用户在机房内使用网络的接入方式,如有线接入、Wi-Fi接入等。
4.互联:指机房内部网络和外部网络的连接。
机房内布线规范3.1 核心设备布线规范1.核心设备应尽量集中放置,以便管理和维护。
2.核心设备的布线应采用高品质的网线,且长度不宜过长。
3.核心设备的布线应避免与电源线、电缆线等混合布线,以免产生干扰。
3.2 内网接入布线规范1.内网接入的布线应采用高品质的网线,且长度不宜过长。
2.内网接入的布线应避免与电源线、电缆线等混合布线,以免产生干扰。
3.内网接入的布线应根据用户需求进行布置,避免出现拥堵或混乱的情况。
IDC核心网络设备中,尤其是内网核心设备,与TOR互联数量较多,因此需要布放大量光纤。
光纤布放必须整齐,不能混乱,机柜内布线美观是网络设备布线规范中的重点之一。
光纤布放的示意图如下:光纤从设备的左侧或右侧垂直布放,布放的地方不能挡住网络设备进出风口。
光纤每隔一段距离用扎带进行捆绑(注:不能用白色固定扎带),但不能捆得太紧,弯曲度不能太大,通常约为110度,要能够松放自如,并贴好标签,插到设备端口上后尽量不要将标签挡住,留有一定长度空间方便拔插光纤。
在内网接入布线规范中,内网接入交换机位于机架顶端,内网TOR交换机40G的MPO光纤上联到内网核心,10G-AOC线缆下联至服务器。
ILO交换机1G或10G端口上联到管理网核心,千兆端口下联服务器,每个机柜内大致放置18台服务器。
光纤和网线布放的示意图如下:内网接入交换机布放的线缆通过理线器整理,在理线器上每4根网线用扎带做捆绑,每一根网线上标有唯一的一个标签,另一端放到机架内托盘位置。
机房综合布线规范
![机房综合布线规范](https://img.taocdn.com/s3/m/f3d2b1b98662caaedd3383c4bb4cf7ec4afeb6cb.png)
机房综合布线规范机房综合布线规范是指在建设机房时,按照一定的规范进行综合布线的工作。
综合布线是机房建设中的重要环节,直接关系到机房的性能和运行稳定性。
下面就机房综合布线的规范进行详细介绍。
1.布线环境要求机房综合布线应放置在干燥、通风良好、温度适宜的环境中。
机房应进行防尘、防静电等处理,以保证布线的质量和可靠性。
2.布线路径设计机房综合布线应采用整洁、有序的布线路径设计。
布线应避免与电源线、高压线等干扰源交叉。
布线路径应有足够的空间,便于维护和管理。
3.布线标准机房的综合布线应符合国家和行业的相关标准。
比如,布线应采用统一的色彩标准,便于标识和识别。
布线应按照标准分类,比如数据线、电源线、控制线等。
4.布线材料选择机房综合布线时,应选择质量可靠的材料。
比如,电缆应采用优质铜芯线,插座应采用防火、防水的材料。
同时,材料的选择要符合国家和行业的相关要求。
5.接地处理机房综合布线时,应进行有效的接地处理。
接地线的选择和布线方式应符合电气接地的相关要求,以保证机房的安全运行。
6.布线测试机房综合布线完成后,应进行测试,以确保布线质量和性能。
测试内容包括网络连通性、线缆信号传输性能等。
测试结果应符合规定的标准。
7.标识和记录机房综合布线完成后,应进行标识和记录。
每根线缆、插座等都应贴上标签,并记录在档案中。
这样,在维护和管理时能够快速定位和处理问题。
8.维护和管理机房综合布线完成后,应进行定期的维护和管理工作。
比如,定期检查和清洁布线,定期更换老化的线缆和插座。
维护和管理工作要有相应的计划和记录。
综合布线是机房建设中的重要一环,对机房的性能和运行稳定性有着重要的影响。
只有按照规范进行综合布线,才能确保机房的正常运行,提高机房的可靠性和安全性。
以上是机房综合布线规范的相关内容,希望对您有所帮助。
机房布线规范标准
![机房布线规范标准](https://img.taocdn.com/s3/m/8add1af2a1c7aa00b52acbe5.png)
机房布线规范目录机房布线规范 1 (版本1.0)错误!未定义书签。
目录 3 第一章总则 4 第二章机房环境要求 5 第三章机架基本要求7 第四章设备机架安装及摆放标准8 第一节设备安装前要求8 第二节机架加固与防震8 第三节设备机架安装8 第四节外围终端设备9 第五节电缆走线架(走线槽道) 9 第五章机房线缆要求11 第一节信号线缆布放要求11 第二节电源线布放要求11 第三节尾纤布放要求13 第六章标签规范14 第一节线缆标签格式14 第二节设备标签18第一章总则第一条为了加强机房通信质量管理,为数据设备提供安全、稳定、标准、优质的机房环境,根据相关法律、法规及信息产业部政策文件,结合运达实际情况制定本规范。
第二条本规范适用于机房,作为数据机房建设和管理相关依据。
第三条本规范未涉及到的内容应当在保证机房安全、稳定、标准、优质的原则下协商实施,并将此类问题及解决方案及时上报有限公司,以备今后修订规范时参考补充。
第四条本规范的解释权所属有限公司网络部。
第五条本规范自发布之日起执行。
第二章机房环境要求第六条机房应提供公共操作间及工作区,用于设备调试及维护,以尽量减少维护人员进入设备区。
有条件的机房可以考虑设置辅房,用于工程期间设备的临时存放。
第七条为了适应运达数据业务的迅速发展,数据机房应设置维护专区,用于放置试点设备。
对维护专区具体要求如下:1.物理区域的隔离:由于试点设备经常需要进行现场维护测试,为了确保整体网络安全,维护专区应与其他区域物理隔离。
2.专用的网络接入设备:为了尽可能减少试点设备对运营网络的影响,维护专区应通过专门的设备接入运营网络。
网络接入设备需具备安全隔离的能力。
3.试点设备测试结束后,如果正式投入运营,需要割接出维护专区,纳入正常运营网络统一管理。
第八条机房不应有易燃易爆品、污染气体、强电磁场、强震动源、强噪声源及所有危害系统正常操作或运行的因素。
第九条机房所有门窗应密封,同时避免阳光直射,以减少尘埃、噪音等外来干扰,机房各门及走道的尺寸应保证设备运输方便。
