汽车设计-发动机盖（罩）性能校核规范模板发动机盖（罩）性能校核规范1范围本规范定义了发动机盖性能设计校核工作的内容及要求。
本规范适用于公司轿车、SUV等新车型开发的发动机盖性能设计校核工作。
2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本规范。
2003/102/EC 欧洲行人碰撞保护技术指令3对于产品设计的校核要求3.1 结构性能3．1.1 模态频率图1 发动机盖一阶模态图2 发动机盖二阶模态边界条件——自由，无约束。
试验样件要求——具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。
目标一阶自由模态≥20Hz。
3．1.2 扭转刚度图3 扭转刚度约束条件图4 扭转刚度分析结果试验样件要求——具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。
目标>120 N.m/°3．1.3 横向刚度图5 横向刚度约束条件图6 横向刚度分析结果试验样件要求——具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。
目标≥150 N/mm。
3．1.4 铰链安装点刚度图7 铰链安装点刚度约束条件图8 铰链安装点刚度分析结果试验样件要求——具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。
目标>1000 N/mm3．1.5 锁钩安装点刚度图9 锁钩安装点刚度约束条件图10 锁钩安装点刚度分析结果试验样件要求——具有代表性的整车（车身状态稳定，尺寸符合要求）；——试验发动机盖：材料合格，尺寸合格，焊接，涂装，总装工艺符合要求，装配完整的发动机盖。
汽车设计-汽车顶盖设计规范模板
XX公司企业规范编号xxxx-xxxx汽车设计-汽车顶盖设计规范模板XXXX发布汽车顶盖设计规范模板1.范围本规范规定了汽车顶盖总成的设计要点及判定标准等。
本规范适用于两厢车及三厢车的顶盖总成的设计。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是不注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 11566 乘用车外部凸出物74/483/EEC/ BQB 416 机动车辆外部凸出物ECE R26 关于车辆就其外部凸出物认证的统一规定BQB 416 烘烤硬化高强度冷连轧钢板及钢带Q/ZTB 05.003-2010 A-Class Surface 曲面模型质量设计规范FMVSS216 车辆顶盖碰撞保护（美国联邦机动车安全标准）FMVSS201 车辆头部防护（美国联邦机动车安全标准）3.术语与定义3.1 A-Class Surface造型外表面数字模型的一种，满足特定的技术质量要求，用于表示最终冻结的造型外表面。
3.2 主断面主断面是反映整车性能、结构、配合、法规等方面要求的截面。
主要规定了白车身主要部位的结构形式、搭接关系、间隙设定、主要控制尺寸及公差、装配、人机工程、法规等各方面信息，是车身设计工程可行性分析的重要手段和车身结构设计的重要依据。
3.3 NVHNVH是指车辆工作条件下乘客感受到的噪声（noise）、振动（vibration）以及声振粗糙度（harshness）,是衡量车身质量的一个综合性指标。
3.4 刚性分析顶盖外板拉延成型时，由于其塑性变形的不充分性，往往会使某些部位刚性较差。
刚性差的顶盖外板在受到振动后会产生空洞声，用这样的顶盖装车，汽车在高速行驶时就会发生振动，造成顶盖早期破坏，因此对顶盖外板以及顶盖总成的刚性要求不可忽视。
4.车身顶盖总成概述顶盖是车身构件的重要组成部，顶盖的重要性和房屋的屋顶同等重要，现有市场的所有乘用车中除了特殊功用下没有顶盖外，如：敞篷车和市内无顶观光巴士，所有乘用车都有顶盖。
汽车设计- 汽车机舱盖铰链技术条件规范模板
汽车设计-汽车机舱盖铰链技术条件规范模板汽车机舱盖铰链技术条件规范1 范围本规范规定了机舱盖铰链的质量要求，包括铰链强度、刚度、耐久性等的设计要求。
本规范适用于机舱盖铰链，此种铰链是根据XX公司的设计图样和制定的技术规范制造的。
图样中的说明与本规范有差别时，优先考虑图样。
2 要求3 试验3.1 纵向载荷试验（1）同一样件在开启-关闭耐久性试验前、后均需进行纵向载荷试验，并测量开启-关闭耐久性试验前、后的实验数据。
（2）左、右铰链均需单独进行试验。
（3）把机舱盖铰链安装到一个刚性夹具上，如图1所示，同时在图示方向施加一载荷。
加载速度不超过5mm/分。
（a）直线加载试验（b）斜载荷试验图1 纵向载荷试验3.2 限位强度试验把一个刚性罩按如图2所示安装到一个刚性夹具上，并按图3所示施加一载荷。
图2图3 限位强度试验3.3 开启—关闭耐久性试验铰链固定到实际车辆上或与车辆运行等同的试验夹具上，进行2030个开启—关闭循环试验。
然后铰链应满足以下要求：3.3.1 对没有平衡装置的机舱盖，试验按以下顺序进行：3.3.1.1 让机舱盖从全开状态落下30次。
3.3.1.2 让机舱盖从半开状态落下500次。
3.3.1.3 让机舱盖从靠其自重关闭的最低位置（下限）+100mm的高度落下1500次。
注1：通过弹簧抵消机舱盖自重的一种装置。
3.3.2 对没有平衡装置的发动机罩，进行2000次以上的全行程开启—关闭。
3.3.3 使用图中指定的螺栓紧固到图纸规定的最低位置（下限）。
3.3.4 按图纸指定注入机油，仅在试验前加一次油。
3.3.5 除非有特殊故障发生，否则试验过程中的条件不应变化。
3.3.6 2030次试验后，为验证所需件强度，继续进行5000次耐久性试验。
5000次耐久试验后，铰链不能出现严重磨损、畸变、裂缝及噪声。
3.3.7 全开角度应是实际车辆的最大安装角度，超限扭矩是1kgf.m 。

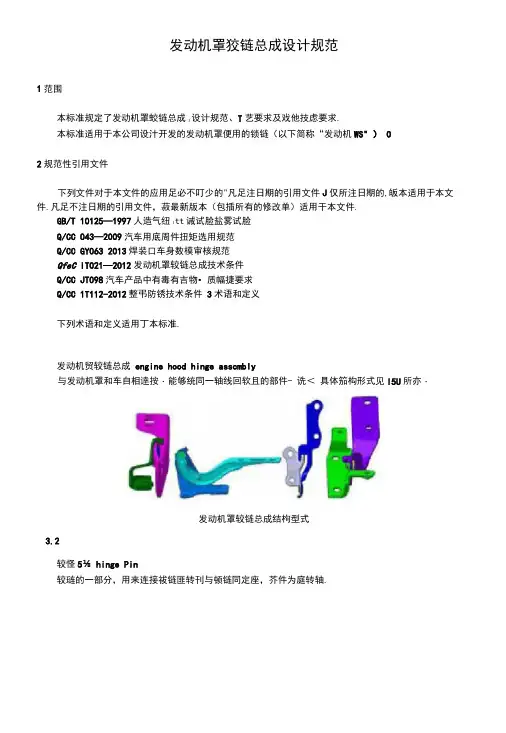

汽车发动机罩铰链总成设计规范
