手把手交你solidworks

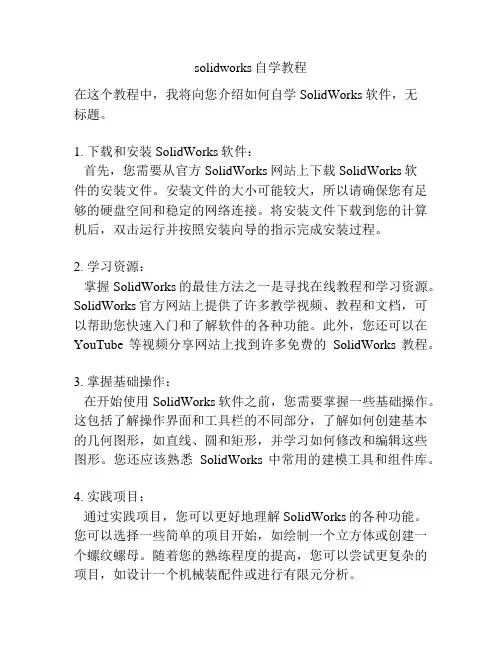

solidworks自学教程
solidworks自学教程在这个教程中，我将向您介绍如何自学SolidWorks软件，无标题。
1. 下载和安装SolidWorks软件：首先，您需要从官方SolidWorks网站上下载SolidWorks软件的安装文件。
安装文件的大小可能较大，所以请确保您有足够的硬盘空间和稳定的网络连接。
将安装文件下载到您的计算机后，双击运行并按照安装向导的指示完成安装过程。
2. 学习资源：掌握SolidWorks的最佳方法之一是寻找在线教程和学习资源。
SolidWorks官方网站上提供了许多教学视频、教程和文档，可以帮助您快速入门和了解软件的各种功能。
此外，您还可以在YouTube等视频分享网站上找到许多免费的SolidWorks教程。
3. 掌握基础操作：在开始使用SolidWorks软件之前，您需要掌握一些基础操作。
这包括了解操作界面和工具栏的不同部分，了解如何创建基本的几何图形，如直线、圆和矩形，并学习如何修改和编辑这些图形。
您还应该熟悉SolidWorks中常用的建模工具和组件库。
4. 实践项目：通过实践项目，您可以更好地理解SolidWorks的各种功能。
您可以选择一些简单的项目开始，如绘制一个立方体或创建一个螺纹螺母。
随着您的熟练程度的提高，您可以尝试更复杂的项目，如设计一个机械装配件或进行有限元分析。
5. 加入SolidWorks社区：加入SolidWorks的用户社区，如论坛和社交媒体群组，可以让您与其他SolidWorks用户交流和分享经验。
您可以在这些社区中提出问题、寻求帮助以及参与讨论。
与其他用户的互动可以加快您对SolidWorks的学习进程，并且可以从其他人的经验中获益。
希望这个简要的自学教程可以帮助您快速入门SolidWorks，并且顺利使用该软件进行建模和设计。
祝您学习愉快！。
SOLIDWORKS基础教程
SOLIDWORKS基础教程
安装完成后，打开SOLIDWORKS软件。
你将看到一个空白的界面。
在
界面的左侧是工具栏和菜单栏，用于选择工具和进行操作。
在界面的右侧
是特性管理器，用于控制设计参数和属性。
首先，我们需要创建一个新的工程文件。
点击菜单栏中的“文件”，
然后选择“新建”。
在弹出的对话框中，选择“零件”作为文件类型，然
后点击“确定”。
现在，我们可以开始进行建模了。
首先，选择一个平面作为绘制基准。
点击工具栏中的“平面”按钮，然后选择一个平面。
接下来，我们可以使用绘图工具进行绘制。
点击工具栏中的“线条”
按钮，然后在平面上画出我们想要的形状。
例如，我们可以画一条直线和
一个圆。
在建模过程中，我们还可以使用各种特征和操作来创建复杂的形状。
例如，我们可以使用“拉伸”操作将平面上的形状拉伸成为一个立体模型，使用“旋转”操作绕一些轴旋转一个形状等等。
完成建模后，我们可以使用预览功能来查看模型的外观。
点击工具栏
中的“预览”按钮，然后就可以旋转和缩放模型，查看不同角度的效果。
最后，我们可以保存模型并进行导出。
点击菜单栏中的“文件”，然
后选择“保存”来保存模型。
此外，我们还可以将模型导出为其他文件格式，如STL、STEP、IGES等，以供其他软件和设备使用。
这只是SOLIDWORKS的基础教程，还有许多高级的技巧和功能需要进一步学习和掌握。
希望这个简单的教程可以帮助你入门SOLIDWORKS，并在日后的学习和实践中取得更好的成果。

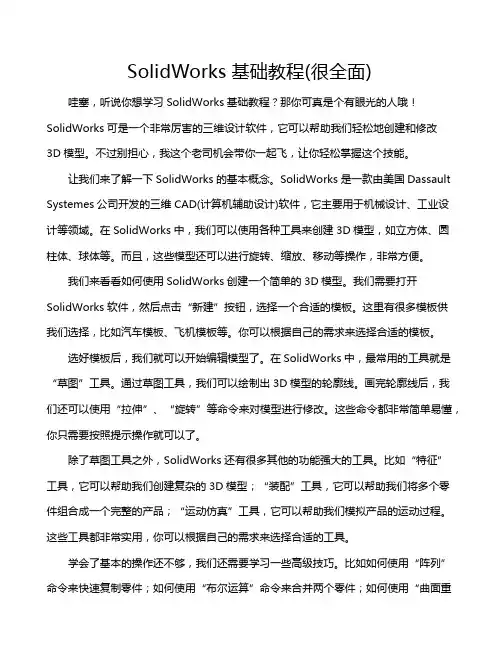

SolidWorks基础教程(很全面)
SolidWorks基础教程(很全面)哇塞，听说你想学习SolidWorks基础教程？那你可真是个有眼光的人哦！SolidWorks可是一个非常厉害的三维设计软件，它可以帮助我们轻松地创建和修改3D模型。
不过别担心，我这个老司机会带你一起飞，让你轻松掌握这个技能。
让我们来了解一下SolidWorks的基本概念。
SolidWorks是一款由美国Dassault Systemes公司开发的三维CAD(计算机辅助设计)软件，它主要用于机械设计、工业设计等领域。
在SolidWorks中，我们可以使用各种工具来创建3D模型，如立方体、圆柱体、球体等。
而且，这些模型还可以进行旋转、缩放、移动等操作，非常方便。
我们来看看如何使用SolidWorks创建一个简单的3D模型。
我们需要打开SolidWorks软件，然后点击“新建”按钮，选择一个合适的模板。
这里有很多模板供我们选择，比如汽车模板、飞机模板等。
你可以根据自己的需求来选择合适的模板。
选好模板后，我们就可以开始编辑模型了。
在SolidWorks中，最常用的工具就是“草图”工具。
通过草图工具，我们可以绘制出3D模型的轮廓线。
画完轮廓线后，我们还可以使用“拉伸”、“旋转”等命令来对模型进行修改。
这些命令都非常简单易懂，你只需要按照提示操作就可以了。
除了草图工具之外，SolidWorks还有很多其他的功能强大的工具。
比如“特征”工具，它可以帮助我们创建复杂的3D模型；“装配”工具，它可以帮助我们将多个零件组合成一个完整的产品；“运动仿真”工具，它可以帮助我们模拟产品的运动过程。
这些工具都非常实用，你可以根据自己的需求来选择合适的工具。
学会了基本的操作还不够，我们还需要学习一些高级技巧。
比如如何使用“阵列”命令来快速复制零件；如何使用“布尔运算”命令来合并两个零件；如何使用“曲面重建”命令来生成新的曲面等。
这些技巧都可以帮助我们提高工作效率，让你成为一名真正的三维设计师。
SolidWorks入门教程很全面
• 8. 等距实体
• 等距实体工具是按特定的距离等距诸如样条曲线或圆弧、 模型边线组、环等等之类的草图实体,
• 等距实体管理器中的设置项目有： • 等距距离：数值以此距离来等距草图实体, • 添加尺寸：在草图中显示等距尺寸, • 双向：在2个方向同时生成等距实体, • 制作基体结构：将原有草图实体转换成构造线,
2 完全定义
所有实体的位置都用尺寸或约束完全地描述出 来,在一个详细说明的草绘中,所有的实体都是黑 色的
3 过定义
图的尺寸或约束之间有冲突,其实体是红色的
六、 草图几何关系
草图有自动几何关 系和手动添加几何 关系二种,
第三节 草图绘制 • 一、调用草图绘制工具方法 • 1、单击工具栏中要使用工具的图标按钮,
Mould Manufacturing Process Design
Autocad建筑设计
AutoCAD Architecture Design
考试费标准
220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门 220元/门
第一章 草图设计
本章用4个课时的时间,主 要讲解基本草图绘制 草 图几何关系 草图尺寸标 注等基本内容,为零件的三 维设计作准备,
第一节 概述
一、Solidworks 发展 • Solidworks公司是专业从事三维机械设计、工程
分析和产品数据管理软件开发和营销的高科技跨 国公司,Solidworks公司成立于1993年,由PTC公 司的技术副总裁与CV公司的副总裁发起,总部位 于马萨诸塞州的康克尔郡 ,

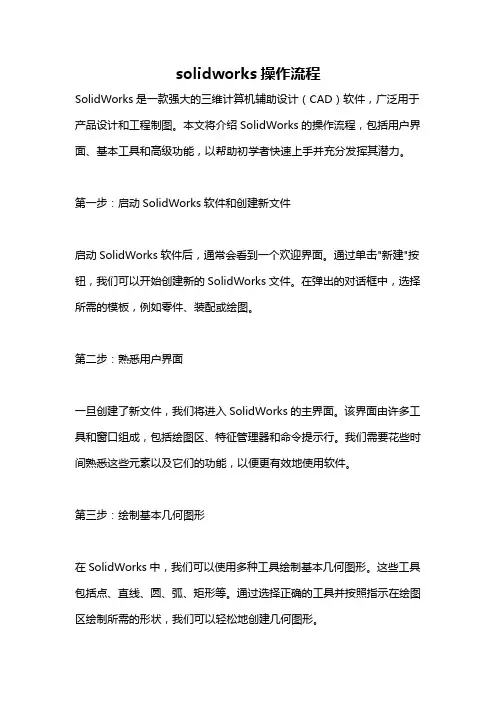

solidworks操作流程
solidworks操作流程SolidWorks是一款强大的三维计算机辅助设计（CAD）软件，广泛用于产品设计和工程制图。
本文将介绍SolidWorks的操作流程，包括用户界面、基本工具和高级功能，以帮助初学者快速上手并充分发挥其潜力。
第一步：启动SolidWorks软件和创建新文件启动SolidWorks软件后，通常会看到一个欢迎界面。
通过单击"新建"按钮，我们可以开始创建新的SolidWorks文件。
在弹出的对话框中，选择所需的模板，例如零件、装配或绘图。
第二步：熟悉用户界面一旦创建了新文件，我们将进入SolidWorks的主界面。
该界面由许多工具和窗口组成，包括绘图区、特征管理器和命令提示行。
我们需要花些时间熟悉这些元素以及它们的功能，以便更有效地使用软件。
第三步：绘制基本几何图形在SolidWorks中，我们可以使用多种工具绘制基本几何图形。
这些工具包括点、直线、圆、弧、矩形等。
通过选择正确的工具并按照指示在绘图区绘制所需的形状，我们可以轻松地创建几何图形。
第四步：编辑和转换实体创建几何图形后，我们可以对其进行编辑和转换，以满足设计要求。
SolidWorks提供了各种编辑功能，例如移动、旋转、缩放和偏移。
我们可以使用这些功能调整图形的大小、位置和形状。
第五步：应用特征并添加约束为了创建更复杂的形状和模型，我们可以使用SolidWorks的特征功能。
特征是一种可以在几何图形上执行的操作，例如挤压、旋转、镜像等。
通过选择要应用的特征并定义其参数，我们可以有效地修改几何图形。
同时，在设计过程中，我们需要确保模型符合设计要求。
为此，我们可以使用约束功能。
约束是一种用于控制几何图形相对位置和运动的工具。
通过选择适当的约束类型，并将其应用于几何图形的特定部分，我们可以确保模型在设计和装配时保持准确。
第六步：创建装配和进行装配约束在SolidWorks中，我们可以创建装配以模拟实际产品。

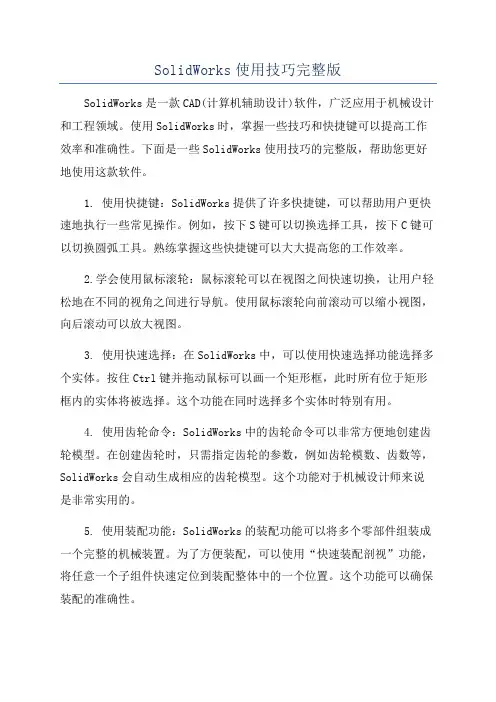

SolidWorks使用技巧完整版
SolidWorks使用技巧完整版SolidWorks是一款CAD(计算机辅助设计)软件，广泛应用于机械设计和工程领域。
使用SolidWorks时，掌握一些技巧和快捷键可以提高工作效率和准确性。
下面是一些SolidWorks使用技巧的完整版，帮助您更好地使用这款软件。
1. 使用快捷键：SolidWorks提供了许多快捷键，可以帮助用户更快速地执行一些常见操作。
例如，按下S键可以切换选择工具，按下C键可以切换圆弧工具。
熟练掌握这些快捷键可以大大提高您的工作效率。
2.学会使用鼠标滚轮：鼠标滚轮可以在视图之间快速切换，让用户轻松地在不同的视角之间进行导航。
使用鼠标滚轮向前滚动可以缩小视图，向后滚动可以放大视图。
3. 使用快速选择：在SolidWorks中，可以使用快速选择功能选择多个实体。
按住Ctrl键并拖动鼠标可以画一个矩形框，此时所有位于矩形框内的实体将被选择。
这个功能在同时选择多个实体时特别有用。
4. 使用齿轮命令：SolidWorks中的齿轮命令可以非常方便地创建齿轮模型。
在创建齿轮时，只需指定齿轮的参数，例如齿轮模数、齿数等，SolidWorks会自动生成相应的齿轮模型。
这个功能对于机械设计师来说是非常实用的。
5. 使用装配功能：SolidWorks的装配功能可以将多个零部件组装成一个完整的机械装置。
为了方便装配，可以使用“快速装配剖视”功能，将任意一个子组件快速定位到装配整体中的一个位置。
这个功能可以确保装配的准确性。
6. 制作剖视图：剖视图可以将零件或装配的内部结构显示出来，有助于更好地理解它们的构造和组成。
使用SolidWorks的“快速剖视”功能可以轻松创建剖视图。
只需指定一个面，SolidWorks会根据该面创建剖视图。
7. 使用模式：SolidWorks的模式功能可以复制实体或组件，并在特定轨迹上重复排列。
例如，可以使用线性模式生成一排等距的螺钉孔。
这个功能非常有用，可以节省大量的时间和精力。
SolidWorks入门教程
SolidWorks入门教程《SolidWorks入门教程》第一步，安装和设置2. 启动SolidWorks软件，在桌面上出现SolidWorks图标。
3. 点击图标，打开SolidWorks。
第二步，创建新项目1. 打开SolidWorks后，选择“新建”按钮，进入新建项目界面。
2.在“新建项目”界面上，选择项目类型、单位制和模板。
3.点击“确定”按钮，创建新项目。
第三步，绘制基本几何形状1.在左侧工具栏上选择不同的绘图工具，例如直线、圆等。
2.点击工具栏上的相应图标后，在绘图区域中绘制几何形状。
3.在绘图过程中，可以使用鼠标滚轮进行放大和缩小操作。
4.绘制完成后，点击“确认”按钮，完成几何形状的绘制。
第五步，创建装配体1.在左侧工具栏上选择“装配体”选项。
2.点击“装配体”选项后，在绘图区域中排列和组合各个部件。
3.选择相应的对接方式，例如插入引脚、螺纹连接等。
4.装配体绘制完成后，点击“保存”按钮，保存设计结果。
第六步，渲染和展示1.在左侧工具栏上选择“渲染”选项。
2.点击“渲染”选项后，在绘图区域中选择需要渲染的部分。
3.选择渲染方式和参数，例如纹理、颜色等。
4.点击“渲染”按钮，进行渲染操作。
第七步，导出和分享设计结果1.点击菜单栏中的“文件”选项，选择“导出”。
2.在导出界面中，选择导出文件的格式和路径。
3.点击“确定”按钮，导出设计结果。
4.将导出文件分享给他人或上传到云端存储空间。
这是一个简单的SolidWorks入门教程，希望能给初学者提供一些帮助。
通过学习这些基本操作，您可以开始使用SolidWorks进行三维设计，并逐渐掌握更多高级功能和技巧。
祝您在SolidWorks的学习和使用过程中取得成功！。
SolidWorks入门教程(很全面)[1]
![SolidWorks入门教程(很全面)[1]](https://img.taocdn.com/s3/m/3b7adc76f6ec4afe04a1b0717fd5360cba1a8da8.png)
SolidWorks入门教程(很全面)SolidWorks的安装和启动SolidWorks的界面和工具栏SolidWorks的基本概念和术语SolidWorks的草图绘制和编辑SolidWorks的特征建模和编辑SolidWorks的装配体和运动仿真SolidWorks的工程图和注释SolidWorks的其他功能和应用一、SolidWorks的安装和启动要使用SolidWorks，您首先需要安装并激活SolidWorks软件。
您可以从官方网站¹最新版本的SolidWorks，或者从其他渠道获取安装包。
安装过程中，您需要输入产品序列号，选择安装类型（标准、专业或高级），以及选择安装位置和组件。
安装完成后，您需要通过网络或电化激活SolidWorks，以便正常使用。
教程：提供一些内置的教程，帮助您学习SolidWorks的基本操作和功能。
二、SolidWorks的界面和工具栏菜单栏：提供一系列的下拉菜单，包含各种命令和选项，如文件、编辑、视图、插入、工具等。
命令管理器：提供一系列的选项卡，每个选项卡包含一组相关的工具按钮，如标准、草图、特征、装配体等。
任务窗格：提供一些辅助功能和信息，如属性管理器、设计树、收藏夹、搜索等。
三、SolidWorks的基本概念和术语草图：指SolidWorks中的一个二维绘图，由一些基本图元和约束组成。
图元是草图中的基本元素，如线段、圆弧、矩形、椭圆等。
约束是草图中的几何关系或数值条件，如水平、垂直、相切、相等、固定等。
您可以在草图模式下创建和编辑草图，通过添加各种工具来绘制和修改图元和约束，如直线工具、圆弧工具、修剪工具、偏移工具等。
参考几何：指SolidWorks中的一些辅助对象，用于定义或辅助草图或特征的位置和方向，如平面、轴线、坐标系等。
您可以在参考几何命令下创建和编辑参考几何，通过选择已有的对象或输入参数来定义参考几何的属性。
四、SolidWorks的草图绘制和编辑1.选择一个基准面或平面作为草图平面。
SolidWorks入门教程(很全面)
SolidWorks入门教程(很全面) SolidWorks入门教程(很全面)SolidWorks是一款功能强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、工程绘图、产品设计等领域。
本教程将为您提供全面的入门指导，帮助您快速上手使用SolidWorks。
一、SolidWorks简介SolidWorks是由达索系统公司开发的一款基于参数化的三维CAD 软件，其强大的建模功能和直观的用户界面受到广大设计师和工程师的喜爱。
它可以在二维和三维环境中进行设计，并支持实体建模、曲面建模、装配等操作。
二、系统要求在开始学习SolidWorks之前，您需要确保计算机系统满足以下最低要求：- 操作系统：Windows 7及以上版本- 处理器：双核2 GHz以上- 内存：8 GB以上- 显卡：支持OpenGL 4.0及以上的显卡- 存储空间：20 GB以上的可用空间三、安装与激活1. 下载SolidWorks安装包并双击运行，按照提示完成安装向导。
2. 安装完成后，打开SolidWorks，并选择“激活产品”选项。
3. 输入您的激活码并按照提示完成激活过程。
四、界面介绍SolidWorks的用户界面分为以下几个主要部分：1. 菜单栏：包含各种操作命令和功能选项。
2. 工具栏：提供快速访问常用工具和命令。
3. 特征栏：显示当前操作的特征信息。
4. 绘图区：主要用于进行实体建模、装配等操作。
5. 属性管理器：用于编辑和调整实体的属性。
6. 命令管理器：提供对于命令和操作的快速访问。
五、基本操作1. 创建零件：选择“新建”命令，根据需要选择适当的零件模板。
2. 绘制草图：在绘图区中进行2D草图的绘制，可以使用线条、圆弧、多边形等工具。
3. 创建实体：使用拉伸、旋转、镜像等命令将草图转换为实体。
4. 建立装配：将多个零件组装在一起，确保正确的配合关系。
5. 进行分析：利用SolidWorks提供的分析工具，检查零件和装配的强度、刚度等参数。
solidworks使用教程
solidworks使用教程SolidWorks是一种三维计算机辅助设计（CAD）软件，用于创建和编辑三维模型。
下面是一些关于如何使用SolidWorks的基本教程。
1. 打开SolidWorks软件。
在开始菜单中找到SolidWorks图标，点击打开软件。
2. 创建一个新的零件文件。
在顶部菜单栏中选择“文件”>“新建”。
3. 选择一个模板。
在弹出的新建文件对话框中，选择适合你的设计的模板。
你可以选择从头开始创建自己的设计，或者选择一个现有的模板。
4. 绘制一个草图。
在左侧工具栏中，选择适合你设计的绘图工具，如线条、圆形、矩形等。
在绘图区域中，点击鼠标来绘制你的草图。
5. 添加限制和尺寸。
在绘制完草图后，选择适合你的限制和尺寸工具，如水平/垂直关系、距离、直径等。
将这些限制和尺寸应用于你的草图。
6. 使用特征工具创建三维模型。
在左侧工具栏中，选择适合你设计的特征工具，如挤出、旋转、切割等。
使用这些工具来根据你的草图创建三维模型。
7. 添加填充和倒角。
在顶部菜单栏中选择“填充”或“倒角”工具。
选择适当的面或边，然后使用这些工具来添加填充和倒角。
8. 添加装配和零部件。
在顶部菜单栏中选择“装配”>“新建装配”。
然后选择合适的零件，将它们组装在一起。
9. 进行渲染和动画。
在顶部菜单栏中选择“视图”>“渲染”或“动画”。
通过选择合适的参数和设置来为你的模型添加逼真的材质和光照效果。
10. 保存和导出文件。
在顶部菜单栏中选择“文件”>“保存”来保存你的设计。
如果需要导出为其他格式，选择“文件”>“导出”并选择适合的文件格式。
以上是使用SolidWorks的基本教程。
通过学习和实践，你可以不断提升自己的设计能力和熟练度。
祝你能够在SolidWorks中创造出精彩的三维模型！。
SolidWorks基础教程
SolidWorks基础教程SolidWorks是一款非常强大的三维CAD软件，在工程设计领域广泛应用。
本教程将为您介绍SolidWorks的基础知识和操作技巧，帮助您快速上手并提升设计效率。
一、SolidWorks简介SolidWorks是一款由达索系统公司开发的三维CAD软件。
它提供了丰富的设计工具和功能，可以帮助工程师和设计师创建复杂的零部件和装配体，并进行仿真和分析。
它的界面友好，易于学习和使用，适用于各种工程设计项目。
二、安装和启动SolidWorks1. 下载SolidWorks安装文件并运行安装程序。
2. 按照提示完成安装过程，包括选择安装路径、输入许可证信息等。
3. 完成安装后，您可以在开始菜单或桌面上找到SolidWorks的快捷方式图标。
4. 双击图标启动SolidWorks，进入软件界面。
三、界面和工具栏1. SolidWorks的界面由菜单栏、工具栏、特征栏、视图区域和属性管理器等组成。
2. 菜单栏位于软件的顶部，包含了各种菜单选项，用于执行不同的功能和命令。
3. 工具栏位于菜单栏下方，包括常用的绘图、修改、装配和分析等工具按钮。
4. 特征栏位于工具栏旁边，用于显示当前正在编辑的特征和操作。
5. 视图区域用于显示三维模型，可以通过鼠标进行旋转、缩放和平移等操作。
6. 属性管理器用于编辑和设置零部件或装配体的属性和参数。
四、创建零部件1. 在SolidWorks中，可以通过绘制2D草图来创建零部件的外形。
2. 选择适当的草图平面，如前平面、顶平面或右平面。
3. 使用绘图工具，在草图平面上绘制所需形状，如直线、圆、矩形等。
4. 在绘制完成后，可以通过拉伸、旋转、剪切等操作将草图转换为三维实体。
5. 可以通过添加特征、修改尺寸和属性等来完善零部件。
五、创建装配体1. 在SolidWorks中，可以将多个零部件组装在一起，创建装配体。
2. 选择适当的装配平面，如前平面、顶平面或右平面。
solidworks教程
solidworks教程SolidWorks是一款功能强大的三维CAD软件，被广泛应用于工程设计和制造领域。
本教程将为你介绍SolidWorks的基本操作和常用功能。
首先，打开SolidWorks软件，你将看到一个空白的模型界面。
在左侧的功能栏上，可以选择不同的工具和操作。
创建一个新的零件文件：点击“文件”->“新建”->“空白零件”。
绘制基本形状：在左侧功能栏上选择绘图工具，如“线”、”矩形“、”圆“等。
点击绘图工具后，在模型界面上点击鼠标来定义形状的位置和大小。
编辑形状：选择要编辑的形状，点击“编辑”。
在弹出的对话框中可以调整形状的尺寸、旋转角度等。
应用特征：在左侧功能栏上选择特征工具，如“挤压”、”体模式“、”旋转”等。
点击特征工具后，在模型界面上选择要应用特征的形状。
布尔操作：通过布尔运算可以合并或切分不同的形状。
在左侧功能栏上选择布尔运算工具，如“合并”、”切割“、”交叉“等。
点击布尔工具后，在模型界面上选择要操作的形状。
设置材料和渲染：点击“材料”->“编辑材料”，在弹出的对话框中选择要应用的材料。
点击“渲染”->“渲染设置”，可以调整模型的外观效果。
添加约束：在左侧功能栏上选择约束工具，如“垂直”、”水平“、”对称“等。
点击约束工具后，在模型界面上选择要约束的形状，并选择要约束到的参考线或面。
保存和导出：点击“文件”->“保存”，选择保存的位置和文件格式。
点击“文件”->“导出”，选择要导出的文件类型和导出的位置。
这只是SolidWorks的一些基本操作和功能介绍，希望对你入门SolidWorks有所帮助。
通过练习和深入学习，你可以掌握更多高级技巧和应用。
祝你在使用SolidWorks时取得成功！。
solidworks基本使用方法
solidworks基本使用方法Solidworks是一款三维CAD软件，并且是目前市场上最强大的软件之一。
它能够满足不同工业领域的需求，具有广泛的应用范围，包括机械、汽车、航空、建筑等领域。
在这里，我们将介绍Solidworks基本使用方法。
1.打开软件首先，在电脑上安装Solidworks软件。
安装成功后，在开始菜单或桌面上可以找到Solidworks的图标。
双击该图标即可打开软件。
2.界面介绍打开软件后，可以看到一个三维界面。
界面上有许多工具和功能，包括菜单栏、工具栏、特征栏、状态栏、下拉菜单等。
（1）菜单栏菜单栏包括各种工具和功能，如文件、编辑、视图、工具、帮助等。
（2）工具栏工具栏位于界面的上部，包括快捷工具，如新建、打开、保存、完成退出等。
（3）特征栏特征栏位于界面的左边。
它包括构建三维模型所需的各种工具，如拉伸、旋转、倒角、填充等。
（4）状态栏状态栏位于界面的下面。
它提供了 Solidworks 文件的信息，如单位、坐标系、Z 轴朝向、坐标值等。
下拉菜单位于工具栏和特征栏之间，包括很多快捷选项。
在建模过程中，使用下拉列表可以快速更改工具选项。
3.创建新的零件点击工具栏上的“新建”按钮，选择零件，然后选择所需的单位和标准。
输入新零件的名称和材料信息并确定。
此时，新的零件已经创建完成。
4.绘制草图在特征栏中选择草图工具，打开草图视图，开始绘制三维模型草图。
草图工具栏包括画线、画圆、画弧、加约束等工具。
通过这些工具制作出符合要求的模型草图。
5.创建特征完成草图后，需要把它转化为空心模型。
将草图折叠起来，显示新特征的选项。
在特征栏中选取所需的特征，例如拉伸、旋转、倒角、镜像等。
此时，将草图转化为实体模型。
6.编辑零件如果需要编辑零件，可以在特征栏中找到所需的特征进行修改。
同时也可以使用拉伸、镜像等工具来对零件进行修改。
可以随时对三维模型进行编辑，从而轻松地满足设计需求。
7.保存、导出和打印完成三维模型设计后，可以保存文件、导出文件或通过打印机打印设计稿。
solidworks入门基础教程
solidworks入门基础教程SolidWorks入门基础教程SolidWorks是一款常用的三维设计软件，它可以帮助工程师和设计师创建各种物体的数字模型。
本教程将介绍一些SolidWorks的基本操作和功能。
1.启动SolidWorks软件。
在开始菜单中找到SolidWorks图标，并单击打开。
软件启动后，将显示欢迎界面。
2.创建新的零件。
在欢迎界面上，单击“新建零件”按钮。
一个空白的CAD画布将会出现在你的屏幕上。
3.选择合适的单位。
在“特征管理器”面板中，可以看到一个叫做“单位系统”的选项。
单击它，并选择你想要的单位，例如毫米或英寸。
4.绘制基本几何图形。
在左侧的工具栏中，你可以找到各种绘图工具，如直线、圆形和矩形。
选择一个工具，并在CAD画布上绘制相应的图形。
5.编辑几何图形。
使用SolidWorks的编辑工具可以改变已绘制图形的大小和形状。
例如，你可以选择一个圆，然后拉动它的控制点，改变圆的半径。
6.应用草图约束。
在SolidWorks中，你可以给图形添加约束条件，以确保它们符合你的设计要求。
例如，你可以将一个直线的两个端点约束到两个其他图形的中点。
7.旋转和缩放模型。
在绘制几何图形后，你可以使用SolidWorks的旋转和缩放工具来改变模型的方向和大小。
8.应用材料和纹理。
SolidWorks提供了丰富的材料和纹理库，可以让你的模型看起来更逼真。
通过选择一个零件并应用适当的材料和纹理，你可以让它们看起来像金属、塑料或木材。
9.添加尺寸和注释。
在完成建模后，你可以使用SolidWorks的尺寸工具来添加尺寸和标注。
这样可以使你的设计更易于理解和生产。
10.保存和导出模型。
最后，记得保存你的工作。
SolidWorks 支持多种文件格式，如SLDPRT和STEP，以便你将模型与其他软件或人员共享。
希望这个SolidWorks入门基础教程能帮助你快速上手使用这款强大的设计软件。
通过不断练习和实践，你将能够掌握更多高级操作和功能。
SolidWorks基础教程
SolidWorks基础教程SolidWorks是一个流行的三维建模软件，它被广泛应用于制造业和工程领域。
它提供了强大的工具来创建复杂的零件和装配体，并且可以进行分析和优化。
本篇文章将介绍一些SolidWorks的基础知识和应用技巧，帮助初学者快速上手。
一、SolidWorks界面当你第一次打开SolidWorks时，你会看到一个由各种工具栏和窗口组成的界面。
其中比较重要的是三维模型窗口、特征管理器、平面和参考几何体。
①三维模型窗口：这是你会看到你的零件或装配体的地方。
②特征管理器：它显示了你当前模型中所有的特征，你可以通过这个面板来进行编辑和管理。
③平面和参考几何体：SolidWorks并不知道什么是底面和顶面。
因此你需要告诉它哪些是你的底面和参考面，你可以选择一个面并让它成为你的零部件的平面或参考面。
二、创建零件在SolidWorks中创建零件可以通过很多种方式，但下面给出的是最基本的方式：1. 新建零件选择新建，在弹出的窗口中选择零部件，并且设置参数，如下图所示。
如果你不是特别清楚如何设置相关参数，可以选择默认参数。
之后点击确定即可创建一个新的零部件。
2. 绘制草图草图是创建零件的基础，你可以在草图中定义你的零件的形状和尺寸。
在3D模型窗口中选择平面，然后通过绘制线段和弧段来构建你的草图。
3.使用特征工具创建零件在草图绘制完成后，你可以选择各种特征工具来完成你的零件，例如挤压、旋转、镜像、倒角等。
这些工具可以通过特征管理器中的“特征”面板中选择。
4. 在模型中添加材料为零件分配材料是非常重要的，因为它将对你的分析和优化产生重要的影响。
在零件的特征中选择质量属性，然后选择你需要的材料和应力情况，并在“外观”面板中显示外观。
三、创建装配体创建装配体的过程和创建零件的过程很相似，但有一些需要注意的地方：1. 新建装配体选择新建，选择组装并设置参数，如下图所示。
之后点击确定即可新建一个装配体。
2. 设定约束在装配体中，你需要使用约束工具来约束不同的零件和组件。
solidworks使用教程
solidworks使用教程SolidWorks是一款功能强大的3D CAD设计软件，广泛应用于机械、航空、汽车等行业。
本教程将带您了解SolidWorks 的基本功能和操作步骤，帮助您快速上手使用。
1. 安装SolidWorks首先，您需要从官方网站上获取SolidWorks的安装文件，并按照安装向导的指示进行安装。
安装过程较为简单，只需按照步骤选择相应的选项即可完成安装。
2. 创建新的工程打开SolidWorks软件后，可以选择新建一个工程或者打开一个已有的工程。
点击“新建”按钮，在弹出的对话框中选择工程类型（零件、装配或绘图），并命名您的工程。
3. 绘制零件在工程界面中，您可以使用多种功能来绘制零件。
例如，您可以使用线条工具来绘制基本的图形，还可以通过旋转、拉伸等操作来编辑已有的图形。
另外，SolidWorks还提供了许多高级工具，如阵列、剪切等，用于更复杂的零件设计。
4. 创建装配装配是由多个零件组成的整体结构。
在SolidWorks中，您可以将已有的零件组装在一起，以创建一个完整的装配体。
通过选择适当的装配工具，将零件对齐并固定在一起。
同时，您还可以为装配体添加各种约束条件，如平行、垂直等，以确保装配过程的准确性。
5. 绘制工程图工程图是制造零件的依据，也是与其他工程师和制造商沟通的重要工具。
在SolidWorks中，您可以使用自动绘图功能来创建各种工程图。
例如，您可以生成剖视图、截面视图等，来更详细地展示零件的尺寸和结构。
6. 添加材质和纹理为了更好地模拟真实世界中的物体，SolidWorks允许您为零件和装配体添加材质和纹理。
通过选择适当的材质和纹理库，您可以为零件表面增加金属、塑料等材质效果，并调整其光泽和透明度等参数。
7. 运行模拟和分析SolidWorks还提供了强大的仿真和分析功能，以帮助您评估设计的可行性和性能。
通过使用这些工具，您可以模拟零件或装配体在不同工况下的行为，如应力分布、变形等。
Solidworks教程(图文解说)
下面是各种教程和安装地址=2SolidWorks 242个使用技巧和设计技巧分享1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。
2 使用方向键可以旋转模型。
按 CTRL 键加上方向键可以移动模型。
按 ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。
3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。
4 使用 z 来缩小模型或使用 SHIFT + z 来放大模型。
5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。
6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。
当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。
7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。
8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。
9 您可以按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。
10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。
11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。
12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。
13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。
14 使用选择过滤器工具栏，您可以方便地选择实体。
15 按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。
16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。
SolidWorks基础教程(很全面)
SolidWorks基础教程(很全面) 嘿，伙计们！今天我要给大家讲讲SolidWorks基础教程，这个可是很全面的哦！我们都知道，SolidWorks是一款非常强大的三维设计软件，它可以帮助我们轻松地创建、修改和分析3D模型。
那么，让我们一起来看看吧！我们来说说SolidWorks的界面。
它的界面非常简洁明了，一目了然。
左边是工具栏，上面有很多常用的工具，比如画线、画圆、拉伸等等。
右边是属性栏，上面可以设置各种参数，比如尺寸、颜色、材料等等。
中间就是我们的工作区，上面是我们要设计的模型。
SolidWorks的界面就像是一个大厨房，你需要什么工具，就在你手边；你需要什么材料，就在你的面前。
接下来，我们来说说SolidWorks的基本操作。
我们需要创建一个新零件。
点击“文件”菜单，然后选择“新建”，接着选择“零件”，再点击“确定”。
这样，我们就创建了一个新零件。
接下来，我们可以用鼠标左键拖动零件的各个部分，用右键点击零件的各个部分，进行编辑和修改。
如果你觉得这样太麻烦了，还可以使用快捷键。
比如，按F3可以打开“快速访问工具栏”，里面有很多常用的工具；按F8可以打开“最近使用的文件列表”，方便你快速找到之前编辑过的文件。
现在，我们来说说SolidWorks的建模功能。
在SolidWorks中，我们可以通过拉伸、旋转、切割等操作来创建3D模型。
比如，我们要创建一个立方体，首先点击“绘图”菜单，然后选择“基准面”，接着选择“直线”，再点击“确定”。
这样，我们就创建了一个基准面。
然后，我们可以点击“拉伸”工具，选择基准面和要拉伸的方向，就可以创建一个立方体了。
这只是冰山一角，SolidWorks还有很多其他的建模功能等着你去发掘哦！我们来说说SolidWorks的分析功能。
在SolidWorks中，我们可以使用有限元分析、质量特性分析等功能来评估我们的设计。
比如，我们要对一个立方体进行有限元分析，首先需要将立方体的几何形状转换为有限元网格。
SolidWorks的基本操作指南
SolidWorks的基本操作指南SolidWorks是一款广泛使用的计算机辅助设计（CAD）软件，它具有强大的三维建模能力和丰富的工具集，广泛应用于机械设计、产品设计、工程分析等领域。
本文将为您提供SolidWorks的基本操作指南，帮助您快速上手使用这一强大的设计软件。
1. 界面介绍SolidWorks的界面分为工具栏、特征栏、特征树和绘图区域四部分。
工具栏位于界面的顶部，包含了常用的绘图和编辑工具；特征栏位于工具栏下方，用于选择和应用特定的设计功能；特征树显示了设计的层次结构，允许您管理和修改设计特征；绘图区域是主要的工作区域，用于绘制、编辑和查看设计。
2. 创建和编辑零件在SolidWorks中，您可以使用多种方式创建零件。
最常用的方法是绘制草图并使用特征工具添加几何特征。
首先，选择适当的绘图平面，然后使用线、圆、矩形等工具绘制草图。
完成草图后，您可以使用特征工具如挤压、旋转、倒角等将草图转换为实体特征。
通过编辑特征，您可以修改已经创建的特征，甚至可以通过参数化设计改变零件的尺寸和形状。
3. 组装设计SolidWorks提供了强大的组装功能，使得您可以将不同的零件组装成完整的产品。
在开始组装设计之前，需要确保所有的零件已经建立并准备好。
在组装模式下，您可以选择并插入零件，然后使用约束工具将它们正确地定位和固定。
常用的约束包括配合、接触、平行、垂直等。
通过约束和运动仿真，您可以检查和优化组装的正确性和运动性能。
4. 绘图和注解使用SolidWorks，您可以轻松创建二维工程图和三维渲染图。
在绘图模式下，您可以选择各种标准的视图，如正视图、俯视图、截面视图等，并添加必要的尺寸和注解。
通过自动标注工具和尺寸调整工具，您可以快速准确地标注图纸，以满足不同的制图要求，同时保证图纸的可读性和准确性。
5. 运动仿真和分析除了静态的建模和绘图功能，SolidWorks还提供了强大的运动仿真和工程分析工具。
solidworks培训教程-(版)
SolidWorks培训教程一、概述SolidWorks是一款功能强大的三维计算机辅助设计（CAD）软件，广泛应用于机械设计、工业设计、建筑设计等领域。
SolidWorks提供了一系列强大的工具和功能，帮助用户快速、准确地创建和修改三维模型，以及详细的工程图纸。
本教程旨在帮助初学者快速掌握SolidWorks的基本操作和常用功能，为深入学习SolidWorks打下坚实的基础。
二、SolidWorks基础操作1.界面布局SolidWorks的界面布局包括菜单栏、工具栏、绘图区、属性管理器、特征管理器设计树等部分。
用户可以通过工具栏和菜单栏访问SolidWorks的各种功能。
2.文件操作文件操作包括新建文件、打开文件、保存文件、另存为、导入和导出等。
用户可以通过菜单栏的“文件”选项进行文件操作。
3.视图操作视图操作包括放大、缩小、旋转、平移等。
用户可以通过工具栏的视图控制按钮进行视图操作。
4.选择和修改对象在SolidWorks中，用户可以通过鼠标左键选择对象，通过右键菜单进行修改。
用户还可以通过属性管理器修改对象的属性。
5.基本绘图工具SolidWorks提供了一系列基本绘图工具，包括草图绘制、拉伸、旋转、扫描、放样等。
用户可以通过工具栏和菜单栏访问这些绘图工具。
三、SolidWorks常用功能1.草图绘制草图是SolidWorks三维建模的基础。
用户可以通过草图绘制工具创建二维图形，然后通过拉伸、旋转等操作将其转换为三维模型。
2.零件建模零件建模是SolidWorks的核心功能之一。
用户可以通过草图绘制、拉伸、旋转、扫描、放样等操作创建零件模型。
SolidWorks还提供了丰富的编辑工具，如圆角、倒角、抽壳、阵列等，方便用户对零件进行修改。
3.装配体设计装配体设计是SolidWorks的另一个重要功能。
用户可以将多个零件组合成一个装配体，并通过配合约束、智能配合等工具进行装配。
SolidWorks还提供了爆炸视图功能，方便用户查看装配体的结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你做SOLIDWORKS2010工程图模板让所有需要帮助的人得到帮助！模板是一组系列文件(零件图模板、工程图模板、装配图模板)，当用新建一零件、装配体、或工程图时，SOLIDWORKS2010将根据模板设置的系统属性和文件属性来建立零件、装配体、或工程图。
修改模板也可使SOLIDWORKS2010设置个性化，和保持与GB相符等。
零件模板的扩展名为：*.prtdot、装配模板的扩展名为：*.asmdot、工程图模板：*.drwdot。
在SOLIDWORKS2010中，模板的默认保存位置为：c:Program FilesSolidWorksdata emplates。
(默认安装路径c:Program FilesSolidWorks)。
SOLIDWORKS2010程序的默认模板在此目录中分别为：零件.prtdot、装配体.asmdot、工程图.drwdot。
如何修改零件模板、装配模板和工程图模板？以创建一个零件模板为例，新建一个零件，然后可以修改“工具”-“选项”里的“系统选项”和“文件属性”里的相关参数，达到自己满意的效果。
还可以设置视图等其它设置。
在“工具”-“选项”-“系统选项”里有很多相关参数的设置，包括各种颜色设置等，修改这些设置可以使SOLIDWORKS2010各种默认颜色符合自己的喜好，从而达到个性化的目的。
在“工具”-“选项”-“文件属性”可以修改一些SOLIDWORKS2010程序标识、标注的样，修改这些设置可以使SOLIDWORKS2010更符合GB要求。
如可以对“出详图”中的尺寸、箭头、字体等修改。
千万别忘了改完后将模板保存。
由于SOLIDWORKS2010的扩展及易用性非常的强，因此。
建议大家设置好后，点“文件”-“另存为”，点“保存类型”的下拉框，选择相应模板的扩展名（零件.prtdot、装配体.asmdot、工程图.drwdot），保存到新建文件夹如D:SOLIDWORKS2010自定义GB模板下即可。
如果发现自己建的模板没有起效，请注意检查扩展名是否正确。
打开“工具”-“选项”-“系统选项”-“文件位置”-“文件模板”点击“添加”D:SOLIDWORKS2010自定义GB模板即可，你还可以点击“上移”将它移到第一位。
在“工具”-“选项”-“系统选项”-里的“默认模板”中可以指定SOLIDWORKS2010程序新建文件时选择默认模板的方式。
你还可以将模板分类为GB模板、ISO模板及你的产品项目模板等，并分别新建相关文件模板目录，方便选择。
新建文件时，点击高级后你可以看到你新建的“GB模板”，直接双击需要的模板即可以该模板新建文件。
模板只对新建文件有效。
有没有办法把旧的工程图用新的模板呢？别着急，看下面。
注：工程图除默认模板外，还有默认的图纸格式。
SOLIDWORKS2010软件提供了许多标准格式。
但大多数企业都根据本企业的需要定制了自己的标准格式。
图纸格式的位置在C:Program FilesSolidWorksdata。
图纸格式的扩展名为：*.slddrt。
图纸格式的建立见下文。
当自己的模板建立好后，如何来填写标题栏的相关信息呢？用“注释”命令一个一个填写，这样当然可以，但是从事产品设计的人都知道，在产品的开发设计过程中，零件的形状和材料等会根据产品结构的需要和加工工艺的要求随时进行改变的，这就要求工程图标题栏中的重量、材料等信息也要随之改变。
用“注释”命令填写的内容是不能和零件模型的属性建立起关联的，这样往往会出现工程图纸的标注和实际零件信息不符，给生产带来不便。
能不能将工程图标题栏里的信息和零件模型的属性之间建立起链接呢？这就要说到零件属性链接设置。
具体作法如下：1．先建立一个零件模型，在其属性中添加相关信息。
点击“文件”－“属性”可以弹出属性菜单。
这里面，“摘要”是一些简要信息。
这里的信息也可以按照前面所述的制作成模板，这样，以后用此模板制作出来的信息就自动包含相关内容了。
如果产品系列较多，可以为每一个系列的产品建一个模板，并在摘要中记录相关信息，这样以后不同系列的产品就容易区分了。
“摘要”这里不应该是我们关心的重点，重点是后面的“自定义”和“配置特定”属性。
两者菜单内容完全一样，区别只是一个是零件整个的属性而另一个是某个配置的属性。
(什么是配置？看帮助!)SOLIDWORKS2010的属性很多的，这里只介绍点重点。
属性名：DESCRIPTION；中文意思即为描述，叙述，这里可以做为零件的一部分基本介绍。
填加属性时，点“名称”处的“DESCRIPTION”，然后在“数值”中输入相关信息，并在“类型”中选择相适合字符形式，然后点添加即可。
(添加后也可以再修改的)属性名：零件号；可以设为工程图里的零件编号(所有的属性设定没有要求一定是什么，可以随自己喜好，当然要以清楚易理解为基础，并最终能与图纸格式里的链接属性相符即可)属性名：数量；这个不要解释了吧？注意，数量类型应选择“数字”属性名：修订；也不要说明了吧？修正日期。
属性名：WEIGHT；重量，这里有现成的东东可供选择，点“链接到数值”下拉框，看看，里面有个质量，直接选择质量即可。
选择质量后，“数值”处显示："SOLIDWORKS2010-Mass@支架.SLDPRT"，意思为在支架.SLDPRT这个文件中的MASS变量值(即SOLIDWORKS2010默认的质量)。
如果零件有指定材质，那SOLIDWORKS2010程序会根据零件的体积自动计算出值。
不用大家操心了。
(如果有兴趣也可以自己填定相应的值，但这样除非你手动修改，否则其值不会跟随零件变化而变化!)属性名：Material；材料，在“链接到数值”里也有选择。
显示“"SOLIDWORKS2010-Material@支架.SLDPRT"”，意思参照前面重量说的。
与重量一样，只要零件有指定材质，此处以后会自动显示，并随其变化面变化。
如果想链接材质如45号钢在材料编辑器里没有，如何自定义呢？属性名：作者；呵呵，加上个设计人，以后图纸打印出来后就不要手动签名了。
如果“名称”处没有你满意的，可以自己填加，点“编辑清单”即可。
2.零件属性设置好有什么作用呢？新建工程图时，有图纸格式的选择。
如果图纸格式里有相关属性名的链接，插入零件时，相关属性所包含的内容就会自动显示在工程图里，是不是很方便快捷?如何画图框(直接点画直线)和图框的要求(有国标)，这里不再复述，着重讲讲如何设置属性链接。
打开一张自己定制的工程图模板。
选择“编辑图纸格式”，在标题栏的相应位置填写上相关内容，并设定其字体和大小。
然后依次选择每项内容，在左侧Property Manager中选择“文字格式”中的“连接到属性”图标，出现“链接到属性”对话框，选择“来自图纸属性中指定的模型”，在下拉列表框中选择相应项目。
待全部内容链接完毕后，返回到“编辑图纸”模式。
从“文件”菜单中选择“保存图纸格式”命令，在弹出的对话框“保存图纸格式”中选择浏览至新建文件夹D:SOLIDWORKS2010自定义图纸格式下保存，图纸格式建立完毕。
在“另存为”对话框中选择保存类型.drwdot扩展名，输入相应名称，点击“保存”。
至此，工程图模板的相关链接建立完成。
当下次调用此工程图模板或工程图格式时，零件模型属性中的相关信息就会自动插入到标题栏中，当零件模型属性信息发生改变后，标题栏中的相关信息也将自动更新，从而可以大大提高了出图速度。
这里涉及到一个刚才提到的问题：有没有办法把旧的工程图用新的模板呢？答案是肯定的，而且还很容易，但前提是你的旧的工程图也建立了属性链接。
只需要在旧图纸的空白处单击鼠标右键，点“属性”然后再点“浏览”到新的模板或属性，按确定即可3.如何自定义编辑材料及其属性？添加自定义材质如45号钢，先打开材质编辑器，选择一“钢”中的“普通碳钢”材质后，单击“生成/编辑材质”，在“一般信息”上，选[新材质数据库]。
在另存为下新建一文件夹如“自定义材质”键入“钢”“45.sldmat”（扩展名为.sldmat），单击保存即可。
这样就从默认材质“普通碳钢”中派生自定义材质“45号钢”。
在制作图纸格式时如果想增加下拉框中没有的属性怎么办？这也好办，同上，加入一个“注释”，选择好位置，然后随意输入一些字符，并按确定退出“注释”输入。
(比如我输入“下拉框中没有的属性”)，然后，右击刚才输入的“注释”字符，选择“属性”，在弹出的“属性”对话框中的“注释文字”中输入($PRPSHEET:"要链接的属性名") 注意，没有括号、半角字符。
比如，我想添加一个材料的属性，记得材料的属性名吗？对“Material”，输入$PRPSHEET:"Material"，。
现在明白了吧？只要将“注释”的属性改为$PRPSHEET:"要链接的属性名" ，即可显示属性中的内容。
如果，是已经插入零件的工程图，可以直接编辑图纸格式，然后选择图5中的“图纸属性中所指定视图的模型”，这样，所插入零件中的所有属性都将显示在下拉框中，方便选择。
记得前面说的吗？可以自己填加属性名称的，因此，可以说你需要的链接属性是无限的。
举例，你制作的零件的技术要求常常有“零件表面喷涂防锈漆”，那你可自己创建一个“技术要求”的属性，然后在工程图的适当位置放上此注释，这样，每张工程图就会自动显示此技术要求了，是不是很方便？另外说明一下，注释的属性链接并不影响注释的其它内容，此注释的属性链接前有“企业名称”字符，这样，以后在显示“DESCRIPTION”属性内容前，都会显示“企业名称”这些字符的效果。
制作好的图纸格式，可以点“文件”-“保存图纸格式”专门保存。
大家可以自己动手试试，经过上面的设置，在你出工程图的时候，标题栏就全部自动添加，大大加快了出图速度。
