（2） 电控单元接地见图9-3-13。
（3） 电控单元给外部器件供电，未注明电压值的为5V，见 图9-3-14。
PPT课件
39
（4） 外部器件经电控单元接地，见图9-3-15。
PPT课件
40
（5） 电控单元的信号输入端一般画法见图9-3-16。
1．通用汽车电路图
通用车型电路图通常分为四类：电源分配简图（见图9-3-2）、 熔丝盒详图（见图9-3-3）、系统电路图（见图9-3-4）和接地线路 图（见图9-3-5）。系统电路图中电源线从图上方进入，通常从熔 丝处开始，并于熔丝上方用黑线框标注此处与电源之间的通断关系； 用电器在中部，接地点在最下方。如果是由电子控制的系统，电路 图中除该系统的工作电路外还会包括与该系统工作有关的信号电路 （如传感器等）。
2．识图从用电器入手
在电路图中，从其他部分处入手，不利于掌握各电器的工作原理，而 从用电器入手，很容易把与之相关的控制器件查找出来。
3．运用回路原则
通过运用回路原则，找出用电器PPT与课电件 源正负极构成的回路。
11
（二）电路原理图识读技巧
（1）电路按其作用来分，可分为电源电路、接地电路、信号电路、 控制电路。
导线颜色：一般用字母做代码（见表9-1-1）。 由于日久、高温会使导线绝缘层老化、褪色，此时，黄、白、粉、 灰不易分辨，蓝、绿也易混淆，所以某些车会在导线绝缘层上印刷出 颜色代码，以便查找导线。
PPT课件
5
PPT课件
6
三、缩略语
由于电路图幅面有限，对各元器件的注释大量采用缩略语。
正确理解电路图中缩略语、才能正确阅读电路图。可查阅英汉汽 车缩略语词典，也可从该电路图所在的说明书上了解图中的缩略语的 含义。
汽车电路原理图的识读方法汽车电气电路介绍分析汽车电路的接线规律
汽车电路原理图的识读方法汽车电气电路介绍分析汽车电路的接线规律汽车电路原理图的识读方法由于各国汽车电路图的绘制方法、符号标注、文字标注、技术标准的不同．各汽车生产厂家，汽车电路图的画法有很大差异。
甚至同一国家不同公司汽车电路图的表示方法也存在较大的差异，这就给读图带来许多麻烦，因此。
掌握汽车电路图识读的基本方法显得十分重要。
一、了解汽车电路图的一般规律1 ．电源部分到各电器熔断器或开关的导线是电器设备的公共火线。
在电路原理图中一般画在电路图的上部。
2 ．标准画法的电路图，开关的触点位于零位或静态。
即开关处于断开状态或继电器线圈处于不通电状态，晶体管、晶闸管等具有开关特性的元件的导通与截止视具体情况而定。
3 ．汽车电路的特点是双电源、单线制，各电器相互并联，继电器和开关串联在电路中。
4 ．大部分用电设备都经过熔断器，受熔断器的保护。
5 ．整车电路按功能及工作原理划分成若干独立的电路系统。
这样可解决整车电路庞大复杂，分析困难的问题。
现在汽车整车电路一般都按各个电路系统来绘制，如电源系、启动系、点火系、照明系、信号系等，这些单元电路都有着自身的特点，抓住特点把各个单元电路的结构、原理吃透，理解整车电路也就容易了。
二、认真阅读圈注认真阅读图注，了解电路图的名称、技术规范，明确图形符号的含义，建立元器件和图形符号间一一对应的关系，这样才能快速准确地识图。
三、掌握回路在电学中，回路是一个最基本、最重要，同时也是最简单的概念，任何一个完整的电路都由电源、用电器、开关、导线等组成。
对于直流电路而言，电流总是要从电源的正极出发，通过导线、熔断器、开关到达用电器．再经过导线 ( 或搭铁 ) 回到同一电源的负极，在这一过程中，只要有一个环节出现错误，此电路就不会正确、有效。
例如：从电源正极出发，经某用电器 ( 或再经其他用电器 ) ，最后又回到同一电源的正极，由于电源的电位差 ( 电压 ) 仅存在于电源的正负极之间，电源的同一电极是等电位的，没有电压。
汽车电路图知识
汽车电路图知识一、汽车整车电路的组成汽车整车电路通常有电源电路、起动电路、点火电路、照明与灯光信号装置电路、仪表信息系统电路、辅助装置电路和电子控制系统电路组成。
⒈ 电源电路也称充电电路，是由蓄电池、发电机、调节器及充电指示装置等组成的电路，电能分配（配电）及电路保护器件也可归入这一电路。
⒉ 起动电路是由起动机、起动继电器、起动开关及起动保护电路组成的电路。
也可将低温条件下起动预热的装置及其控制电路列入这一电路内。
⒊ 点火电路是汽油发动机汽车特有的电路。
它由点火线圈、分电器、电子点火控制器、火花塞及点火开关组成。
微机控制的电子点火控制系统一般列入发动机电子控制系统中。
⒋ 照明与灯光信号装置电路是由前照灯、雾灯、示廓灯、转向灯、制动灯、倒车灯、车内照明灯及有关控制继电器和开关组成的电路。
⒌ 仪表信息系统电路是由仪表及其传感器、各种报警指示灯及控制器组成的电路。
⒍ 辅助装置电路是由为提高车辆安全安性、舒适性等而设置的各种电器装置组成的电路。
辅助电器装置的种类随车型不同而有所差异，汽车档次越高，辅助电器装置越完善。
一般包括风窗刮水及清洗装置、风窗除霜（防雾）装置、空调装置、音响装置等。
较高级车型上还装有车窗电动举升装置、电控门锁、电动座椅调节装置和电动遥控后视镜等。
电子控制安全气囊归入电子控制系统。
⒎ 电子控制系统电路主要有发动机控制系统（包括燃油喷射、点火、排放等控制）、自动变速器及恒速行驶控制系统、制动防抱死系统、安全气囊控制系统等电路组成。
二、三种电路图1．布线图布线图识按照汽车电器在车身上的大体位置来进行布线的，如图8－6所示。
其特点是：全车的电器（即电器设备）数量明显且准确，电线的走向清楚，有始有终，便于循线跟踪，查找起来比较方便。
它按线束编制将电线分配到各条线束中去与各个插件的位置严格对号。
在各开关附近用表格法表示了开关的接线与挡位控制关系，表示了熔断器与电线的连接关系，表明了电线的颜色与截面积。
东风日产逍客汽车技术解析(二)
当次 级 带 轮 或者 初 级 带 轮 转 速 增 的技 术做 以介绍 。 传 感 器 失 效 时 ， 手 动 换 挡 模 式 将 失 效 ，换 挡 将 根 据 节 气 门 开 度 的 变 化 变 换 转速 比 。 当 ＰＮ Ｐ开 关 失 效 时 候 ，手 动 换 挡 失效 。 动 模 式开 关失 效 ， 动 换 手 手 挡 失 效 。 ＣＶＴ 油 温 传 感 器 失 效 ，通 过 选 择 齿 轮 速 比变 化 ，使 发 动 机 转 速 低 于 ５０ ｒ ａ ｉ ００ ／ｒ ｎ， 以 防 止 油 温 高 造 成 变速 器 损坏 。 当 次 级 带 轮 压 力 传 感 器 失 效
以 通 过 ＣＶＴ 油 液 压 力 传 感 器 检 测 的 次 级 带 轮 压 力 ，设 定 和 反 馈 得 更
更换为折部件
模 式 Ａ： 具 体 操 作 步 骤 ：更 换 ＴＣＭ 后 ，
置 ，等 待 １ Ｏｍ ｉ ｎ。
１ 将 换 挡 杆 换 到 Ｒ 挡 ，将 点 火 ３． 开 关 转 到 ｏＮ 位 置 。
诊 断 接 口上 。
１ 检 查 组 合 仪 表 中 的 挡 位 指 示 ７． 灯 是 否 点 亮 （ 换 挡 杆 换 到 Ｐ挡 １～ 当
２ ｓ后 点 亮 ） 。
模 式 Ｃ： 操 作步 骤 ：如 果维 修 的 是变 速 器 ，再 维 修 Ｔ ＣＭ 时 ，进 行 模 式 Ａ 操 作 ，如 果 先 对 ＴＣＭ 维 修 的 ，需 进 行
表 １ 维 修 模 式
型 ， 油 的 色 泽 呈 绿 色 ，请 同 行 注 意
区 分 当 使 用 非 专 用 变 速 器 油 ，会
将 点 火 开 关 转 到 ｏＦＦ位 置 。
６． 点 火 开 关 转 到 ｏ Ｎ 位 置 。注 将 意 ：请 勿 启 动 发 动 机 。 ７ ． 择 ＳＥＬ Ｆ Ｄ Ｉ Ｇ Ｒ ＥＳ— 选 Ａ
汽车-全车电路图
全车电路图目录第一节继电器、保险丝位置分布图………………………………………第二节电路布置图…………………………………………………………第三节接线盒接头介绍……………………………………………………第四节电气接头零件号……………………………………………………第五节电气说明……………………………………………………………第六节检修电路图…………………………………………………………第一节继电器、保险丝位置分布图●继电器、保险丝位置分布图1（发动机室）●继电器、保险丝位置分布图2（F3/F3-R、驾驶室-仪表台、地板）①接线盒总成②闪光继电器③倒车雷达④A/C控制器⑤A/C控制模块⑥接插件固定支架Ⅰ（挂继电器）⑦发动机ECM ⑧车身防盗控制器⑨GPS主机及支架总成⑩安全气囊电子控制单元车速转换器●继电器、保险丝位置分布图 4（配电盒总成）接线盒总成背面（如右图） 序号 内容 序号内容1空位（保险丝） 131#点火电源保险丝（25A ） 2 车载 ECU 保险丝（10A ） 14 后雾灯保险丝（15A ） 3 仪表保险丝（10A ） 15 前雾灯保险丝（10A ） 4 电动座椅保险丝（25A ） 16 起动电源保险丝（7.5A ） 5 空位（保险丝） 17 空调保险丝（10A ） 6 空位（保险丝） 18 2#点火保险丝（20A ） 7车 载 诊 断 系统 保 险丝 （7.5A ）19除霜补偿保险丝（10A ）8 雨刮保险丝（20A ） 20 大灯控制系统保险丝（5A ） 9 小灯保险丝（15A ） 21 点烟器保险丝（15A ） 10 制动灯保险丝（15A ） 22 暖风熔断器（40A ） 11 车门保险丝（25A ）23 后窗除霜熔断器（30A ）12 2#门窗电源保险丝（30A ） 24 1#门窗电源熔断器（30A ） 配电盒总成（如右图） 序号 内容 序号内容1 A/C 电磁离合器继电器 20 左前远光保险丝（10A ）2 前大灯继电器 21 右前远光保险丝（10A ）3 备用保险丝（10A ） 22 右前近光保险丝（10A ）4 备用保险丝（15A ） 23 左前近光保险丝（10A ）5 备用保险丝（20A ） 24 空位（保险丝）6 备用保险丝（25A ） 25 空位（保险丝）7 3 号风扇继电器 26 前大灯熔断器（40A ）8 空位（继电器） 27 空位（保险丝）9 电喇叭继电器 28 电喷保险丝（德尔福系统为 15A ，联电系统为 30A ） 10 2 号风扇继电器 29 室内灯保险丝（15A ） 11 空位（继电器） 30 IG2#电源保险丝（30A ） 12 1 号风扇继电器 31 空位（保险丝） 13 空位（保险丝） 32 电喇叭保险丝（10A ） 14 电子风扇保险丝（30A ）33 警示灯保险丝（10A ） 15 空位（保险丝） 34 空位（保险丝） 16 ABS 保险丝（60A ） 35 AT 保险丝(25A) 17 备用保险丝（30A ） 36 主电源熔断器（100A ）18 备用保险丝（7.5A ） 37 AT 继电器 19拔片器（保险丝）38电喷主继电器●继电器、保险丝位置分布图5（接线盒总成）●继电器、保险丝位置分布图6（接插件固定支架Ⅰ）①燃油泵继电器②门窗继电器③空位（继电器）④后除霜继电器⑤1#点火继电器⑥闪光继电器安装支架①前雾灯继电器②启动继电器③小灯继电器④暖风继电器（除霜除雾）电路图F3/F3R 轿车维修手册第二节电路布置图●电路布置图1——F3 全车电路布置图1（F3 全车）序号内容序号内容1 发动机线束9 左后门线束2 翼子板线束10 后风窗玻璃加热线束搭铁线3 仪表板线束11 后保险杠小线4 地板线束12 光照强度传感器小线5 顶棚线束13 日光照射传感器小线6 右前门线束14 空调小线7 左前门线束15 左后轮轮速传感器线束8 右后门线束16 右后轮轮速传感器线束电路图F3/F3R 轿车维修手册●电路布置图2——F3-R 全车：电路布置图2（F3-R 全车）序号内容序号内容1 发动机线束9 左后门线束2 翼子板线束10 玻璃小线3 仪表板线束11 后保险杠小线4 地板线束12 光照强度传感器小线5 顶棚线束13 后盖连接线束6 右前门线束14 后盖线束7 左前门线束15 左后轮轮速传感器线束8 右后门线束16 右后轮轮速传感器线束电路图F3/F3R 轿车维修手册●电路布置图3——发动机线束电路布置图3（德尔福系统）序号件号内容序号件号内容A2 0447104 接压缩机I7 15305086 接3 号喷嘴A3 12052643 接碳罐控制阀I8 15305086 接4 号喷嘴A8 12162833 接进气温度压力传感器I9 12162188 接怠速控制阀A11 3724321（φ8.5）接发电机 B 端K1 12052644 接爆震传感器A12 6195-0030 接发电机N1 PB625-02027 接倒车灯开关A13 PP2006901 接蓄电池电瓶端P2 DJ3011A-4-21 接动力转向开关C1 12059595 接凸轮轴位置传感器S2 DJ4341（φ8.5）接启动机端C3 12110293 接曲轴位置传感器S3 0338102 接启动机E2 282191-1 接冷却液温度传感器T1 12065287 接节气门位置传感器E3 0338102 接机油压力T2 DJ7031-3.5-21 接车速传感器E6 15357131 接电喷ECU BG1 DJ4355A-2SnDJ4355A-1Sn搭铁H6 1216-2144 接前氧传感器BL1 7283-1405-40 接仪表板线束I1 DJ7023-3.5-20 接1#点火线圈BL2 0446004 接仪表板线束I2 DJ7023-3.5-20 接2#点火线圈BL3 7283-1405-40 配电盒1# I5 15305086 接1 号喷嘴EA1 J0504701 配电盒3# I6 15305086 接2 号喷嘴EA2 J0504501 配电盒2#● 电路布置图 3-1——发动机线束（适用于AT 车型）电路图F3/F3R 轿车维修手册电路图F3/F3R 轿车维修手册● 电路布置图 4——翼子板线束电路图F3/F3R 轿车维修手册电路布置图4序号件号内容序号件号内容A1 7283-7028-30 接室外温度传感器H4 DJ7013-6.3-2195 接2#电喇叭A4 DJ7042Y-2.2-21 接空调压力开关H11 DJ7029D-2.8-21 接左前组合灯A5 54210064 接 ABS ECU H12 DJ7029Y-2.8-21 接左前组合灯A6 DJ7021-2.2-11 接左前轮轮速传感器H13 DJ7029D-2.8-21 接右前组合灯A7 DJ7021-2.2-11 接右前轮轮速传感器H14 DJ7029Y-2.8-21 接右前组合灯B2 M23374 接制动液位警告开关R1 DJ7021Y-4.8-11 接冷却风扇F1 DJ7023-2-21 总成接左前位置灯R2 DJ7021Y-4.8-21 接电子风扇调节电阻F2 DJ7023-2-21 总成接右前位置灯R3 DJ7021Y-4.8-21 接冷凝风扇F3 DJ7023-2-21 总成接左前雾灯W1 M23334 接洗涤液电机F4 DJ7023-2-21 总成接右前雾灯BG2 DJ4355A-2Sn 搭铁F5 DJ7021-2.2-21 接左前转向灯BG3 DJ4355A-1Sn 搭铁F6 DJ7021-2.2-21 接右前转向灯BG4 DJ4355A-2Sn 搭铁F7 0445205 接前雨刮器BG5 DJ4355A-1Sn 搭铁F12 DJ7024-3.5-20 接左侧转向灯BJ4 6520-0349 接地板线束F13 DJ7024-3.5-20 接右侧转向灯BK1 DJ7221-2/6.3-21 接仪表板线束H1 DJ7013-6.3-2195 接1#电喇叭2A DJ7021-9.5-21 接接线盒H2 DJ7013-6.3-2195 接1#电喇叭2C MG651080 接接线盒H3 DJ7013-6.3-2195 接2#电喇叭● 电路布置图 5——仪表板线束（适用于F3 经济、舒适型）● 电路布置图 6——仪表板线束（适用于F3-R 休闲型、活力型）电路图F3/F3R 轿车维修手册电路图F3/F3R 轿车维修手册电路图F3/F3R 轿车维修手册●电路布置图 7——仪表板线束（适用于F3 尊贵、旗舰型）● 电路布置图 8——仪表板线束（适用于F3-R 时尚型）电路图F3/F3R 轿车维修手册● 电路布置图 8-1 ——仪表板线束(适用于AT 型)● 电路布置图 9——地板线束（适用于F3-R）电路图F3/F3R 轿车维修手册电路布置图9序号件号内容序号件号内容A32 7282-7424 接左后轮轮速传感器R18 6189-0891 接左后雾灯A33 7282-7424 接右后轮轮速传感器R19 6189-0891 接右后雾灯B15 DJ7061-1.8-21 接左后组合灯R20 7282-1022 接左后扬声器B16 DJ7061-1.8-21 接右后组合灯R21 7282-1022 接右后扬声器C15 DJ7081-2.3-21 接CD 牒盒T15 0436001 接警报器D5 6520-0564 接左前门门灯开关U4 7283-8226-30 接倒车探头总成D7 6520-0564 接左后门门灯开关U6 7283-8226-30 接倒车探头总成D8 6520-0564 接右后门门灯开关BG6 DJ4355-1Sn 搭铁F11 0440601 接燃油箱BG7 DJ4355-2Sn 搭铁H10 7283-8123 接高位制动灯BG8 DJ4355-1Sn 搭铁L1 7283-8123 接左牌照灯BG9 DJ4355-2Sn 搭铁L2 7283-8123 接右牌照灯BA1 DJ7141-4.8/2.3-11 接左后门线束L3 7282-1010 行李舱灯开关BJ1 7282-1405-40 接仪表板线束L4 7283-8123 接后行李箱灯BJ2 7282-5831 接仪表板线束N3 DJ7022-6.3-21 接噪声滤波器BJ3 DJ7141-4.8/2.3-11 接仪表板线束R10 0338102 接后风窗加热丝BJ4 7282-1641 接翼子板线束R11 0338102 接后风窗加热丝2E MG651074 接接线盒● 电路布置图 10——地板线束（适用于F3-R）电路图F3/F3R 轿车维修手册电路布置图10（F3-R）序号件号内容序号件号内容A32 7282-7424接右后轮轮速传感器BA1 DJ7141-4.8/2.3-11 接左后门线束A33 7282-7424 接左后轮轮速传感器BJ2 7282-5831 接仪表板线束B15 DJ7062-2-21 接左后组合灯BJ3 DJ7141-4.8/2.3-11 接仪表板线束B16 DJ7062-2-21 接右后组合灯BJ4 7282-1641 接翼子板线束D5 6520-0564 接左前门门灯开关2E MG651074 接接线盒D7 6520-0564 接左后门门灯开关RB1 DJ7062-2.3-11 接后保险杠小线D8 6520-0564 接右后门门灯开关RC1 DJ7061-2.2-11 接后盖连接线束F11 PP0440601 接燃油箱RC2 DJ7041-6.3-11 接后盖连接线束L4 DJY7021-2-21 接后行李箱灯RC3 DJ7072-3-21 接后盖连接线束N3 DJ7022-6.3-21 接噪声滤波器T15 PP0436001 接警报器BG6 DJ4355-1Sn 搭铁BG7 DJ4355-2Sn 搭铁BG8 DJ4355-1Sn 搭铁BG9 DJ4355-2Sn 搭铁电路图F3/F3R 轿车维修手册● 电路布置图 11——顶棚线束电路布置图11序号件号内容序号件号内容D13 7183-7322-30 接二极管M2 6240-1120 接天窗电机E4 DJ7021A-2.8-21 接出租车帽M3 DJ7021A-2.8-21 接内后视镜I13 DJ7031J-2.3-21 接后室内灯BE1 DJ7021L-4.8-21 接仪表板线束M1 0442103 接前室内灯2D 6240-5160 接接线盒电路图F3/F3R 轿车维修手册● 电路布置图 12——右前门线束电路布置图12序号件号内容序号件号内容D9 DJ7021-2.2-21 接右前门门锁电机P10 DJ7061-2.3-2120 接右前门玻璃升降器电机D15 7283-8123 接右门内板灯R14 DJ7068-2.3-11 接右前门电动后视镜电机F10 0443401 接右前门低音扬声器T6 DJ7021-2.2-11 接右前门高音扬声器P5 1300-3111 接右前门玻璃升降器开关BD1 DJ7141-4.8/2.3-21 接仪表板线束● 电路布置图 13 ——左前门线束电路布置图13序号件号内容序号件号内容D10 7283-1968-30 接左前门门锁电机R13 DJ7068-2.3-11 接左前门电动后视镜电机D14 7283-8123 接左门内板灯T5 DJ7021-2.2-11 接左前门高音扬声器F9 0443401 接左前门低音扬声器BC1 DJ7241-4.8/2.3-21 接仪表板线束P8 7283-7475 接左前门电动升降器开关BC2 DJ7061-2.3-21 接仪表板线束P9 DJ7061-2.3-2120 接左前门玻璃升降器电机● 电路布置图 14——右后门线束电路布置图14序号件号内容序号件号内容D12 DJ7021-2.2-21 接右后门门锁电机P12 DJ7061-2.3-2120 接右后门玻璃升降器电机P7 1300-3111 接右后门玻璃升降器开关BB1 DJ7141-4.8/2.3-21 接接仪表板线束● 电路布置图 15——左后门线束电路图F3/F3R 轿车维修手册电路布置图15序号件号内容序号件号内容D11 DJ7021-2.2-21 接左后门门锁电机P11 DJ7061-2.3-2120 接左后门玻璃升降器电机P6 1300-3111 接左后门玻璃升降器开关BA1 DJ7141-4.8/2.3-21 接地板线束● 电路布置图 16——后盖线束电路图F3/F3R 轿车维修手册电路布置图16序号件号内容序号件号内容L1 7283-8123 接左牌照灯R18 MG610392 接后雾灯L2 7283-8123 接右牌照灯R19 MG610392 接倒车灯L3 DJ7013-6.3-2195 接后盖锁机构BG14 DJ413-3B 搭铁L5 DJ7042-6.3-21 接后盖锁电机RC4 DJ7072-3-21 接后盖连接线束R10 0333501 接玻璃小线RC5 DJ7061-2.2-11 接后盖连接线束R11 0333501 接玻璃小线RC6 DJ7041-6.3-11 接后盖连接线束第三节接线盒接头介绍2A 2B 2C2D 2E 2F2G 2H 2I●电气接头表12电路图F3/F3R 轿车维修手册第四节电气接头零件号电路图F3/F3R 轿车维修手册第五节电气说明●本系列包括F3 经济、舒适、尊贵、旗舰,F3-R 休闲、活力、时尚配置车型●本系列适用于DELPHI-MT20U、DELPHI-MT20U2 和联电M7 电喷系统电路图F3/F3R 轿车维修手册第六节检修电路图11 F01 电源启动、点火*1:经济型*2:舒适型、尊贵型、旗舰型2 2G1 AM1ACCIG15 AM2IG2 6 B/W R6 2H ST2 4I11 点火开关 B/RB J10 2G1 2F 19BK1 319BL1 T12启动 继电 器14 322 2A4 23 2FB50 B131#点 火器 2#点 火器 3#点 4#点 火器 火器2 2L/B1 W/G7 BL1 EA2 B *2 至防 盗ECU 〈F17〉至组合 仪表〈F24-1〉B RA*1 BG12/13至发动机ECMS2 A S3 B 启动机1. 1、电源、启动和点火（德尔福系统）I2 2#点火线圈B/OB/O20A 2#点火I11#点火线圈B/WB/W7.5A 启动电源W/BBB/WBB B/R30A 2#点火 开关电源WW25A I#点火 开关电源100A 主电源蓄电池1. 2 电源、启动和点火( 联电系统)1. 3 电源、启动和点火( AT 型)F01 自动档电源启动、点火1 AM1ACCIG12 2G5AM2I11点火开关 B/RIG2 6 ST2 4B/W R10 2G 6 2HB J11 2F2 2A19BK1 3 1T12启动 继电 器425BL1 3 2FB/W9BL1 B/W33B50B131BL17BL1至档位开关 F03－41B/G2 2 1 BBB/Y1#点 火器2#点 火器3#点 火器4#点 火器EA2 B至档位开关 F03－4至组合仪表F24CT40B至防盗ECU RAF17至发动机ECU F03-4S2 A S3 B 启动机至发动机ECMI22/3缸点火线圈B/O20A 2#点火I11/4缸点火线圈B/W7.5A 启动电源WBBB/R30A 2#点火 开关电源WW25A I#点火 开关电源100A 主电源蓄电池2. 1、电源、充电、后除霜2. 2电源、充电、后除霜（AT 型）10A 仪表发动机故障灯燃油泵F03-1电源发动机控制1 AM1AACCIG1 2 B J15 AM2IG26 ST2I11 点火开关B/W9 BL1B/O 3217 BL2H61#氧传感器λ19 B K12 2G5 BL322 2 2A31 2F8 2F1 BL3I5 1#喷 33油器I62#喷 油器 I7 3#喷 油器 I8 4#喷 油器 碳罐 B 吸附 控制 A4 3 1 211 1 1阀B63 B19B/WR/W R/W B/O R/YR/YR/BO Gr/YR/YP P/L Y2 2A电喷主62H 58 17 18 1315570567163E6 ECM-delphi(MT20U)61 662继电器47 38 64 73 3 G/RWBrW/BV/WB50 B13B16B18 B177 2H 9 2E 7 2F20 BL219 BL2 7 BL210 BL2 13 2F3T2 P/L WBrB 车速 EA2 14BK1 B J110 BL14 F11 M 燃油泵1A BC DλH711 2F W/B1#点火传感 器22 BL212V/WBBL3 4W/B8 BL1 2#氧传感器14 2F 12A3 BL1BG6/7BG1BBG12/13自组合仪表<F24>WBC7组合仪表B/R20A 2#点火B/OB/WB/O BR/WR/W15A 电喷B/RB/R7.5A 车载 诊断系统30A 2#点火 开关电源R/GW25A I#点火 开关电源100A 主电源蓄电池B。
6783 车载导航电路图

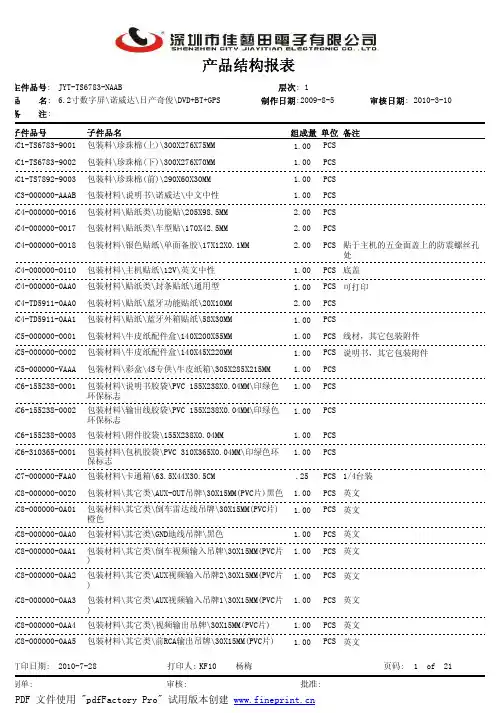

层次:1子件品号子件品名组成量单位JYT-TS6783-NAAB主件品号:品 名: 6.2寸数字屏\诺威达\日产奇俊\DVD+BT+GPS 2009-8-5备 注:制作日期:审核日期:2010-3-10备注BC1-TS6783-9001包装料\珍珠棉(上)\300X276X75MM PCS 1.00 BC1-TS6783-9002包装料\珍珠棉(下)\300X276X70MM PCS 1.00 BC1-TS7892-9003包装料\珍珠棉(前)\290X60X30MM PCS 1.00 BC3-000000-AAAB 包装材料\说明书\诺威达\中文中性PCS 1.00 BC4-000000-0016包装材料\贴纸类\功能贴\205X98.5MM PCS 2.00 BC4-000000-0017包装材料\贴纸类\车型贴\170X42.5MM PCS 2.00BC4-000000-0018包装材料\银色贴纸\单面备胶\17X12X0.1MM PCS 2.00贴于主机的五金面盖上的防震螺丝孔处BC4-000000-0110包装材料\主机贴纸\12V\英文中性PCS 1.00底盖BC4-000000-0AA0包装材料\贴纸类\封条贴纸\通用型PCS 1.00可打印BC4-TD5911-0AA0包装材料\贴纸\蓝牙功能贴纸\20X10MM PCS 2.00 BC4-TD5911-0AA1包装材料\贴纸\蓝牙外箱贴纸\58X30MM PCS 1.00BC5-000000-0001包装材料\牛皮纸配件盒\140X200X55MM PCS 1.00线材，其它包装附件BC5-000000-0002包装材料\牛皮纸配件盒\140X45X220MMPCS 1.00说明书，其它包装附件BC5-000000-VAAA 包装材料\彩盒\4S 专供\牛皮纸箱\305X285X215MM PCS 1.00 BC6-155238-0001包装材料\说明书胶袋\PVC 155X238X0.04MM\印绿色环保标志PCS 1.00 BC6-155238-0002包装材料\输出线胶袋\PVC 155X238X0.04MM\印绿色环保标志PCS 1.00 BC6-155238-0003包装材料\附件胶袋\155X238X0.04MMPCS 1.00 BC6-310365-0001包装材料\包机胶袋\PVC 310X365X0.04MM\印绿色环保标志PCS 1.00 BC7-000000-FAA0包装材料\卡通箱\63.5X44X30.5CMPCS .251/4台装BC8-000000-0020包装材料\其它类\AUX-OUT 吊牌\30X15MM(PVC 片)黑色PCS 1.00英文BC8-000000-0A01包装材料\其它类\倒车雷达线吊牌\30X15MM(PVC 片)橙色PCS 1.00英文BC8-000000-0AA0包装材料\其它类\GND 地线吊牌\黑色PCS 1.00英文BC8-000000-0AA1包装材料\其它类\倒车视频输入吊牌\30X15MM(PVC 片)PCS 1.00英文BC8-000000-0AA2包装材料\其它类\AUX 视频输入吊牌2\30X15MM(PVC 片)PCS 1.00英文BC8-000000-0AA3包装材料\其它类\AUX 视频输入吊牌1\30X15MM(PVC 片)PCS 1.00英文BC8-000000-0AA4包装材料\其它类\视频输出吊牌\30X15MM(PVC 片)PCS 1.00英文BC8-000000-0AA5包装材料\其它类\前RCA 输出吊牌\30X15MM(PVC 片)PCS 1.00英文层次:1子件品号子件品名组成量单位JYT-TS6783-NAAB主件品号:品 名: 6.2寸数字屏\诺威达\日产奇俊\DVD+BT+GPS 2009-8-5备 注:制作日期:审核日期:2010-3-10备注BC8-000000-0AA6包装材料\其它类\后RCA 输出吊牌\30X15MM(PVC 片)PCS 1.00英文BC8-000000-0AA7包装材料\其它类\AUX 音频输入吊牌\30X15MM(PVC 片)PCS 1.00英文BC8-000000-0AA8包装材料\其它类\遥控输入吊牌\30X15MM(PVC 片)PCS 1.00英文BC8-000000-0AA9包装材料\其它类\方向盘按键控制线吊牌1\30X15MM(PVC 片)PCS 1.00英文BC8-000000-0AAA 包装材料\其它类\方向盘按键控制线吊牌2\30X15MM(PVC 片)PCS 1.00英文BC8-000000-0AAB 包装材料\其它类\方向盘按键控制负极线吊牌\30X15MM(PVC 片)PCS 1.00英文BC8-000000-0AAC 包装材料\其它类\防潮珠PCS 1.00 BC8-000000-1AA0包装材料\其它类\手刹线吊牌\30X15MM(PVC 片)棕色PCS 1.00英文BC8-000000-2AA0包装材料\其它类\ACC 点火线吊牌\红色PCS 1.00英文BC8-000000-2AA1包装材料\其它类\机芯防震警示牌\红色PCS 1.00英文BC8-000000-3AA0包装材料\其它类\ILL 照明线吊牌\橙色PCS 1.00英文BC8-000000-4AA0包装材料\其它类\记忆电源线吊牌\黄色PCS 1.00英文BC8-000000-6AA0包装材料\其它类\ANT 自动天线吊牌\蓝色PCS 1.00英文BC8-TD6772-0001包装材料\保修卡\150X125MM PCS 1.00BZ1-000005-0004标准件\弹介\Φ5\T=1.00MM PCS 1.00吊装螺丝（包装附件）BZ1-005004-0003标准件\六角螺母\M5.0X4mm\镀彩锌PCS 1.00吊装螺丝（包装附件）BZ1-005010-0008标准件\平介子\φ5.0X φ10X0.9mm\镀彩锌PCS 1.00吊装螺丝（包装附件)BZ1-BM5006-0003标准件\盘头\机牙\BM5.0X6MM\镀彩锌\十字型PCS 4.00包装附件BZ1-FM2604-0001标准件\螺丝\FM2.6X4\加硬\黑色PCS 2.00面盖和前架BZ1-HM0515-0001标准件\吊装螺丝\机牙\HM5X5+5X10MM\镀彩锌\外六角PCS 1.00包装附件（依ECN8270A 改）BZ1-KA2610-0001标准件\螺丝\KA2.6X10\镀镍\加硬PCS 2.00前架与面壳BZ1-KA3008-0003标准件\圆头\自攻螺丝\KA3.0X8MM\镀彩锌\尖尾\十字型PCS 3.00散热片与U 架2个，后盖与散热片1个BZ1-M26248-0001标准件\机芯防震螺丝\M2.6X24.8\表面镀镍PCS 2.00BZ1-PB3006-0001标准件\螺丝\PB3.0X6\镀彩锌\加硬PCS 3.00散热片与U 架2，后盖与散热片1（依ECN8333A 改）BZ1-PM2004-0003标准件\圆头\机牙\PM2.0X4MM\镀彩锌\十字型PCS 3.00伺服板螺丝3个层次:1子件品号子件品名组成量单位JYT-TS6783-NAAB主件品号:品 名: 6.2寸数字屏\诺威达\日产奇俊\DVD+BT+GPS 2009-8-5备 注:制作日期:审核日期:2010-3-10备注BZ1-TBM265-0001标准件\圆头\螺丝\TTBM2.6X5\镀彩锌PCS 34.00前架与左右侧板4PCS ，上盖与后散热片4PCS ，后散热片与左右侧板4PCS ，主板与GPS-PCB 支架3PCS ，后散热片与ISO 支架2PCS ，后散热片与下盖1PCS ，后散热片与TV 支架3PCS ，后散热片与天线插座1PCS ，IC 支架与散热片2PCS ，主板与左右侧板4PCS ，GPS 板与GPS-PCB 支架2个，TV-PCB 与GPS-PCB 支架2个，机芯与机芯支架4个。
