G光伏储能供电系统方案
光伏储能系统方案
本光伏储能系统方案从合法性、安全性、高效性等多方面进行了详细设计,旨在为用户提供一套稳定可靠、经济实用的光伏储能解决方案。通过优化系统配置和运行策略,提高了光伏发电的利用率和电网的互动性,为清洁能源的广泛应用和能源结构转型贡献力量。
-可持续性:考虑系统长期运行,确保设备可靠性和维护便捷性。
三、系统设计
1.光伏发电系统
-光伏组件:选用高效率、低衰减、符合国家认证标准的晶体硅光伏组件。
-逆变器:采用高效能、高稳定性、具备MPPT功能的并网逆变器。
-支架系统:根据地理位置和气候条件设计,确保光伏组件的最佳朝向和倾斜角。
2.储能系统
-储能电池:选择循环寿命长、安全性高、环境适应性强的锂离子电池。
光伏储能系统方案
第1篇
光伏储能系统方案
一、背景与目的
随着我国新能源战略的深入实施,光伏发电作为清洁能源的重要组成部分,其应用日益广泛。然而,光伏发电受天气、时间等因素影响,存在波动性和间歇性。为提高光伏发电系统的稳定性和经济性,结合储能系统的使用已成为必然趋势。本方案旨在提供一套合法合规的光伏储能系统方案,实现光伏发电的高效利用与并网运行。
-储能逆变器:实现电池与电网之间的能量双向流动,提高能源利用率。
3.辅助设备
-监控系统:实时监控光伏发电系统、储能系统的运行状态,便于运维管理。
-防雷与接地:确保系统设备在雷击等恶劣天气条件下的安全运行。
-安全防护:设置紧急停机、短路保护等装置,确保系统安全。
四、系统运行模式
1.自发自用模式:光伏发电系统在满足用户自身需求的基础上,多余电能存储至储能电池。
四、系统运行策略
-自发自用:在光照充足时,光伏发电优先满足用户自身需求,多余电量存储至储能电池。
光伏储能供电系统方案

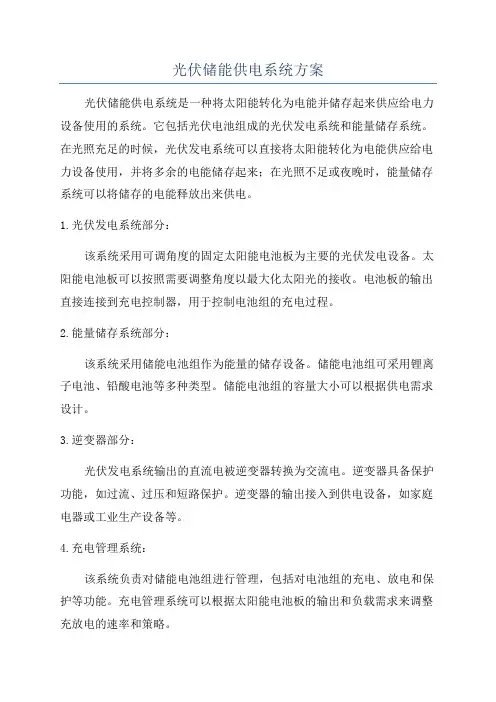

光伏储能供电系统方案光伏储能供电系统是一种将太阳能转化为电能并储存起来供应给电力设备使用的系统。
它包括光伏电池组成的光伏发电系统和能量储存系统。
在光照充足的时候,光伏发电系统可以直接将太阳能转化为电能供应给电力设备使用,并将多余的电能储存起来;在光照不足或夜晚时,能量储存系统可以将储存的电能释放出来供电。
1.光伏发电系统部分:该系统采用可调角度的固定太阳能电池板为主要的光伏发电设备。
太阳能电池板可以按照需要调整角度以最大化太阳光的接收。
电池板的输出直接连接到充电控制器,用于控制电池组的充电过程。
2.能量储存系统部分:该系统采用储能电池组作为能量的储存设备。
储能电池组可采用锂离子电池、铅酸电池等多种类型。
储能电池组的容量大小可以根据供电需求设计。
3.逆变器部分:光伏发电系统输出的直流电被逆变器转换为交流电。
逆变器具备保护功能,如过流、过压和短路保护。
逆变器的输出接入到供电设备,如家庭电器或工业生产设备等。
4.充电管理系统:该系统负责对储能电池组进行管理,包括对电池组的充电、放电和保护等功能。
充电管理系统可以根据太阳能电池板的输出和负载需求来调整充放电的速率和策略。
5.监控系统:监控系统用于对光伏储能供电系统进行实时监测和故障诊断。
监控系统可以显示太阳能电池板的输出功率、储能电池组的剩余容量、充电状态等信息,用户可以通过监控系统对系统进行远程控制和管理。
光伏储能供电系统具有可再生、清洁、低碳排放等优点,适用于无电网、偏远地区以及一些需要独立供电的场景,如山区、荒漠地带、海洋科考等。
通过合理设计和优化系统结构,光伏储能供电系统可以实现高效的能量转换和储存,为用户提供稳定、可靠的电力供应。
光伏储能系统方案

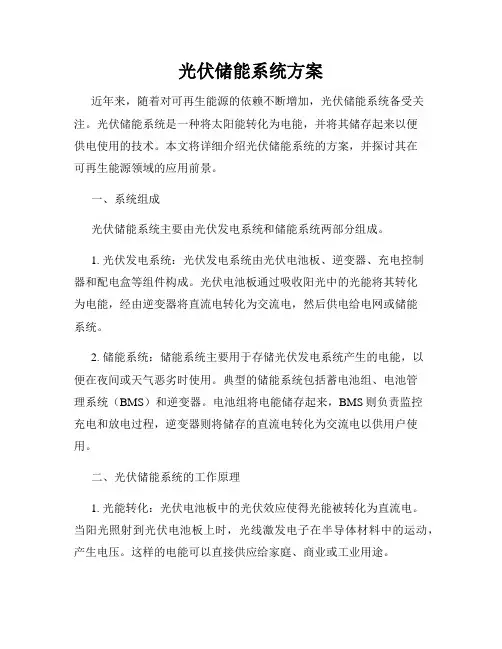

光伏储能系统方案近年来,随着对可再生能源的依赖不断增加,光伏储能系统备受关注。
光伏储能系统是一种将太阳能转化为电能,并将其储存起来以便供电使用的技术。
本文将详细介绍光伏储能系统的方案,并探讨其在可再生能源领域的应用前景。
一、系统组成光伏储能系统主要由光伏发电系统和储能系统两部分组成。
1. 光伏发电系统:光伏发电系统由光伏电池板、逆变器、充电控制器和配电盒等组件构成。
光伏电池板通过吸收阳光中的光能将其转化为电能,经由逆变器将直流电转化为交流电,然后供电给电网或储能系统。
2. 储能系统:储能系统主要用于存储光伏发电系统产生的电能,以便在夜间或天气恶劣时使用。
典型的储能系统包括蓄电池组、电池管理系统(BMS)和逆变器。
电池组将电能储存起来,BMS则负责监控充电和放电过程,逆变器则将储存的直流电转化为交流电以供用户使用。
二、光伏储能系统的工作原理1. 光能转化:光伏电池板中的光伏效应使得光能被转化为直流电。
当阳光照射到光伏电池板上时,光线激发电子在半导体材料中的运动,产生电压。
这样的电能可以直接供应给家庭、商业或工业用途。
2. 储能系统工作:当光伏发电系统产生的电能超过用电需求时,多余的电能将被输送到储能系统中进行储存。
而当用电需求高于光伏发电系统产生的电能时,储能系统将会释放存储的电能以供使用,以确保连续供电。
3. 能量管理:光伏储能系统中的电池组通过BMS进行精确的能量管理。
BMS监测储能系统的充电状态、放电状态和温度等参数,并根据需求调整电池组的工作状态,以提高系统效率和延长电池的寿命。
三、光伏储能系统的优势光伏储能系统具有以下几个优势:1. 可再生能源利用:光伏储能系统利用太阳能作为能源,由于太阳能是可再生的、环保的能源,因此具有非常高的可持续发展性,对环境没有污染。
2. 能源独立:光伏储能系统可以独立于电网运行,这意味着在一些偏远地区或没有电网覆盖的地方也可以用光伏储能系统供电,提供持续稳定的电力。
光伏储能供电系统方案
光伏储能供电系统方案光伏储能供电系统是一种利用太阳能发电并将其存储起来以供后续使用的系统。
它由光伏发电和储能两部分组成,可以有效地解决能源短缺和环境污染等问题。
以下是一个光伏储能供电系统的方案,包括系统的组成、运行原理和应用场景。
1.系统组成(1)光伏发电组件:包括太阳能电池板、支架和连接件等。
太阳能电池板是核心部件,它将太阳能转换为直流电能。
(2)储能设备:使用电池或者燃料电池等储能装置,将光伏发电产生的电能暂时存储起来,待需要时再释放出来供电使用。
储能设备能够解决光伏发电的间歇性和不稳定性问题。
(3)逆变器:将直流电能转换为交流电能,以供给家庭或工业设备使用。
逆变器还可以将多个光伏储能供电系统的电能输出进行并联或串联,以满足不同用电需求。
2.运行原理(1)光伏发电:太阳能电池板将太阳能转换为直流电能,并将其输出到储能设备中进行储存。
这一过程是通过光伏效应完成的。
(2)储能:光伏发电的直流电能经过逆变器转换为交流电能,并将其存储在储能设备中。
储能设备可以是蓄电池、超级电容器或燃料电池等。
(3)供电:当需要用电时,将储存的电能通过逆变器转换为交流电能,然后供给家庭或工业设备使用。
3.应用场景(1)农村地区:农村地区通常缺乏电力供应,使用光伏储能供电系统可以为农村居民提供稳定可靠的电力,满足他们的生活和生产需求。
(2)城市居民社区:随着城市化的不断发展,城市居民社区的用电需求也越来越大。
光伏储能供电系统可以为城市居民提供清洁、可再生的电力,减少对传统能源的依赖。
(3)工业园区:工业园区对电力需求较大,同时也是能源消耗量较高的地方。
光伏储能供电系统可以为工业园区提供稳定可靠的电力,减少对传统电网的负荷,降低能源消耗。
总的来说,光伏储能供电系统是一种可持续发展的能源解决方案,可以有效地促进能源转型和环境保护。
它的应用范围广泛,可以为农村地区、城市居民社区和工业园区等提供清洁、可再生的电力供应。
随着技术的不断发展和成本的降低,光伏储能供电系统将在未来得到更广泛的应用和推广。
光伏储能系统设计方案
光伏储能系统设计方案一、引言随着全球能源需求的日益增长和环境问题的日益突出,光伏作为可再生能源得到了广泛的应用和推广。
然而,光伏发电的间歇性和不稳定性问题也给电力系统的稳定运行带来了挑战,光伏储能系统应运而生,下面将介绍光伏储能系统的原理、应用场景和设计方案等信息。
二、光伏储能系统原理光伏储能系统是一种通过将太阳能转换成电能并存储起来的方式,为人们提供电力的系统。
它由太阳能电池板、电池储能系统以及电力逆变器等组成。
光伏储能系统的工作原理是将太阳能转换成电能,然后将产生的电能存储到电池储能系统中,通过电力逆变器将电能转化为直流或交流电。
三、应用场景1.居民住宅光伏储能系统通过安装太阳能光伏板来收集太阳能并转化为电能,通常安装在房屋的屋顶或外墙上。
不仅能够直接供给居民使用,还可以通过储存系统来进行储存,避免晚上或阴天时光伏板产生的电力不足以满足居民使用需求。
2.商业建筑商业建筑通常有较大的用电需求,通过安装在屋顶、立面或停车场上的太阳能光伏板收集太阳能。
在用电需求较低或太阳能用电量较高时,多余的电力会存储在储能系统中。
当用电需求较高时,储能系统会释放存储的电力以满足需求。
3.农村地区农村地区有许多仍旧出现供电条件有限和传统燃料资源匮乏等现象,通过安装太阳能光伏板,能够满足基本用电需求,如照明、通信和家庭用电等。
除此之外,还可以实现农业灌溉和畜牧业发展,通过将多余的电力存储起来,在夜间或阴天时仍能保证灌溉和畜牧设施的正常运行。
4.偏远地区偏远地区的供电条件较差,通过安装太阳能光伏板并配备适当规模的储能系统,可以实现电力的自给自足。
需要注意的是,偏远地区安装需要考虑长时间无日照或恶劣天气条件下的用电需求,要准备足够的储能容量和高效的储能技术。
还可以与传统发电设备结合使用,以应对突发情况或特殊需求。
四、设计方案光伏储能系统设计方案需要考虑多方面因素,包括光伏发电的规模和输出功率、电池储能技术、系统的调度策略和智能监控管理、环境和安全问题等因素。
光伏储能系统设计方案

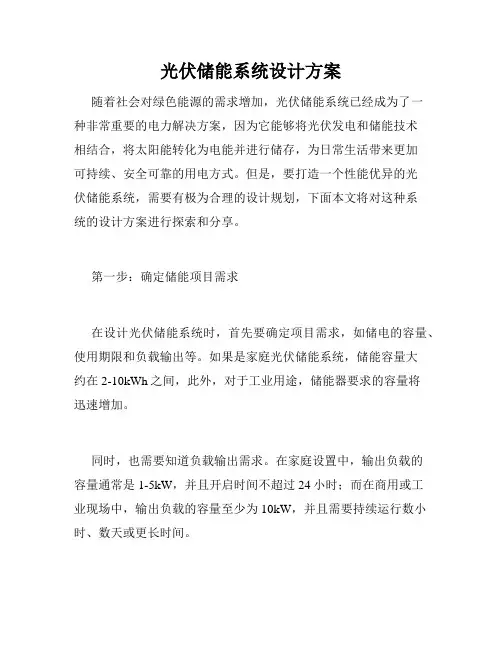

光伏储能系统设计方案随着社会对绿色能源的需求增加,光伏储能系统已经成为了一种非常重要的电力解决方案,因为它能够将光伏发电和储能技术相结合,将太阳能转化为电能并进行储存,为日常生活带来更加可持续、安全可靠的用电方式。
但是,要打造一个性能优异的光伏储能系统,需要有极为合理的设计规划,下面本文将对这种系统的设计方案进行探索和分享。
第一步:确定储能项目需求在设计光伏储能系统时,首先要确定项目需求,如储电的容量、使用期限和负载输出等。
如果是家庭光伏储能系统,储能容量大约在2-10kWh之间,此外,对于工业用途,储能器要求的容量将迅速增加。
同时,也需要知道负载输出需求。
在家庭设置中,输出负载的容量通常是1-5kW,并且开启时间不超过24小时;而在商用或工业现场中,输出负载的容量至少为10kW,并且需要持续运行数小时、数天或更长时间。
第二步:确定适用储能技术在确定需求后,就要考虑储能技术。
光伏储能系统可以选择的储能技术包括电池、超级电容器,以及燃料电池储备储存。
可供选择的电池类型包括铅酸电池、锂离子电池、镍氢电池、钠硫电池和铅碳电池等。
锂离子电池是目前最流行的电池储能技术,由于它们的容量高、效率高、寿命长和价格相对较低,深受欢迎。
钠硫电池的容量更高,但是短期使用效果不佳,而铅酸电池相对较为廉价,但是寿命较短。
超级电容器是一项新技术,它们的储能原理与电子学的电容器相似,但是容量更高,能够快速充放电,而且寿命长。
相对于电池,超级电容器不太适用于长期储存,但在临时负载方面,它们具有巨大的优势。
最后,燃料电池储存技术是一种没有可充电盘点过程的新兴技术。
它利用燃料电池产生的电能来储存电能。
第三步:光伏发电系统和储能系统结合光伏储能系统中最复杂的部分就是如何将光伏发电系统连接到储能系统。
在这里,使用逆变器是必要的。
逆变器是一种能够将直流电能转化为交流电能的装置,同时也能够管理发电和储能系统之间的协作关系。
它主要有四种类型,分别是线与单相逆变器、线-线式三相逆变器,以及TL和ML光伏逆变器。
光伏储能系统总体建设技术方案
光伏储能系统总体建设技术方案
一、总体技术方案
1、系统组成
(1)光伏发电系统:本项目中光伏发电系统的主要组成由光伏组件、光伏逆变器组成,太阳能光伏组件用于将日照强度转换为电能,逆变器用
于将直流电转换为交流电。
(2)储能系统:由储能设备和储能控制器组成,储能设备通过储能
控制器实现电量的监控和平衡充放电。
(3)监控系统:采用互联网的技术,实现遥测系统的实时监控,及
时把据采集到后台,并对系统进行有效的控制和管理。
2、系统要求
(1)光伏发电系统
a.电池链路:关键器件均采用可靠的国外品牌,保证电池组电压精确
可控。
b.光伏组件:选用技术先进、性能可靠的太阳能产品,确保系统的可
靠性。
c.逆变器:选用具有良好抗干扰能力的逆变器,可靠地将太阳能转换
为可用的电力。
d.电网接入:确保电网安全可靠,实现光伏发电与电网的双向交流,
保证发电系统的可靠性。
(2)储能系统
a.储能设备:采用先进的储能设备,能有效实现储能的可靠、安全、高效运行。
b.储能控制器:采用具有良好可靠性和抗干扰能力的储能控制器,保证储能系统的正常运行。
光伏储能系统方案
光伏储能系统方案概述光伏储能系统是一种利用太阳光能进行发电并将多余的电能存储起来的系统。
光伏储能系统具有可再生、环保、稳定性好等优点,被广泛应用于家庭、商业和工业领域。
本文将介绍光伏储能系统的原理、组成部分以及应用领域,并探讨其未来发展趋势。
原理光伏储能系统的原理基于光伏发电技术和储能技术的结合。
光伏发电技术光伏发电技术是利用太阳光的光能通过光伏效应转化为电能的过程。
光伏发电系统由光伏电池组成,光伏电池是由多个具有光电转换功能的太阳能电池组成,将太阳能转化为直流电能。
储能技术储能技术是将多余的电能存储起来,以备不时之需。
常见的储能技术包括蓄电池、超级电容器和储氢技术等。
在光伏储能系统中,通常采用蓄电池作为能量的储存介质。
组成部分光伏储能系统由光伏组件、逆变器、储能设备和管理控制系统组成。
光伏组件光伏组件是光伏发电系统的核心部件,通常由多个光伏电池组成。
光伏电池将太阳能光线转换为直流电能,并输出给逆变器进行处理。
逆变器逆变器是光伏储能系统的重要组件,其主要功能是将光伏组件输出的直流电转换为交流电,以供户用或工业用电器使用。
逆变器还提供对储能设备的电力管理和维护。
储能设备储能设备用于存储光伏发电系统产生的多余电能,以便在夜间或天气不好时使用。
常见的储能设备包括蓄电池和超级电容器。
蓄电池是一种能够将电能化学存储起来的装置,而超级电容器则通过强电场效应实现电能的存储。
管理控制系统管理控制系统是光伏储能系统的大脑,负责监测和控制整个系统的运行状态。
管理控制系统可以记录光伏组件的发电量、储能设备的电量,以及系统的工作效率等信息。
应用领域光伏储能系统在许多领域都有广泛的应用,以下是几个常见的应用领域:家庭应用光伏储能系统可以安装在家庭屋顶上,将太阳能转化为电能,供家电使用。
多余的电能可以存储起来,以备晚上或天气不好时使用。
光伏储能系统可以降低家庭的能源消耗和能源开支,同时减少对传统电网的依赖。
商业应用在商业领域,光伏储能系统可以为商业建筑提供稳定可靠的电源。
光伏储能系统设计方案
光伏储能系统设计方案随着全球能源问题的不断加剧,减少碳排放已经成为了各国政府和企业关注的重点,同时在新能源技术领域快速发展的情况下,可再生能源已经成为了主流。
其中,光伏发电技术因其高效、环保、安全、规模化等优势,已经成为了当今最受欢迎的可再生能源之一,但光伏发电同时也存在一个问题,那就是不稳定性,因此,储能系统便成为了光伏发电的必要组成部分。
一、光伏储能系统的目的和概述光伏储能系统的主要目的是将通过光伏发电产生的电能进行储存,以便在天气条件不佳或者光伏发电系统因不可控因素导致停摆时,使用储能设备向电力网络供电。
储能系统包括两个主要组成部分:电池组和储能控制器。
二、电池组的选型电池组的选型是储能系统设计的非常重要的一步,不同的电池技术在成本、能量密度、安全性等方面都存在很大不同。
因此,在选型时需要考虑相关的因素,包括成本、能量密度、循环寿命、安全性以及环境适应性等等。
常见的电池技术包括锂离子电池、铅酸电池、钠硫电池等,其中,锂离子电池是目前应用最广泛的一种电池技术,具有较高的能量密度、较短的充电时间、长寿命等优点,同时其在环境保护方面也更具优势。
三、储能控制器的设计储能控制器是光伏储能系统的核心,主要负责对电池组进行管理和控制,确保储能系统的安全和稳定运行。
储能控制器要完成的主要任务包括电池组管理、电池充电控制、电池放电控制、光伏板电量管理、电网切换控制、通讯和监控等。
在不同的应用场景下,储能控制器的设计也有很大的不同。
在工业领域中,储能系统通常采用高性能的控制器,以实现更加稳定的运行,同时充电和放电性能也受到较高的要求。
而在住宅和商业领域中,储能系统则更加注重与太阳能电池板的匹配和管理,以实现较好的节能效果。
四、储能系统的运行与优化光伏储能系统的运行需要依赖于电力网络,所以其运行与优化也需要与电力系统的调度和管理紧密相联。
在储能系统投入运行之前,需要对其进行优化和测试,包括对电池组的循环寿命、充电和放电性能、系统的效率等进行评估及优化。
光伏储能项目接入系统方案(20kV双点接入)
光伏储能项目接入系统方案(20kV双点接入)1. 项目背景随着可再生能源的快速发展,光伏发电作为一种清洁、可再生的能源,已在全球范围内得到广泛应用。
为了提高光伏发电的利用率和经济效益,光伏储能系统应运而生,其可以将光伏发电与储能设备相结合,实现电能的削峰填谷和紧急备用。
本方案旨在为光伏储能项目提供一套合理的接入系统,以满足电力系统的运行要求。
2. 系统概述本光伏储能项目采用20kV双点接入方式,主要包括光伏发电系统、储能系统、接入系统及监控保护系统等部分。
- 光伏发电系统:采用高效晶体硅太阳能电池组件,通过串并联方式组成光伏阵列,将太阳光能转化为电能。
光伏发电系统:采用高效晶体硅太阳能电池组件,通过串并联方式组成光伏阵列,将太阳光能转化为电能。
- 储能系统:采用锂离子电池或其它类型储能设备,将多余的电能储存起来,需要时释放,提高光伏发电的利用率。
储能系统:采用锂离子电池或其它类型储能设备,将多余的电能储存起来,需要时释放,提高光伏发电的利用率。
- 接入系统:将光伏发电系统和储能系统接入到20kV电网中,实现电能的输入和输出。
接入系统:将光伏发电系统和储能系统接入到20kV电网中,实现电能的输入和输出。
- 监控保护系统:对整个光伏储能系统进行实时监控,确保系统的安全、稳定运行。
监控保护系统:对整个光伏储能系统进行实时监控,确保系统的安全、稳定运行。
3. 接入系统方案3.1 20kV双点接入本项目采用20kV双点接入方式,即在光伏发电系统和储能系统各设置一个接入点,分别接入到20kV电网中。
这种方式可以有效地提高系统的运行效率,同时降低对电网的冲击。
3.2 设备选型- 光伏发电系统:根据项目需求,选择合适的太阳能电池组件和光伏支架。
光伏发电系统:根据项目需求,选择合适的太阳能电池组件和光伏支架。
- 储能系统:根据光伏发电系统的发电量和负载需求,选择合适的储能设备和电池管理系统。
储能系统:根据光伏发电系统的发电量和负载需求,选择合适的储能设备和电池管理系统。
光伏储能供电系统方案
光伏储能供电系统方案一、引言光伏储能供电系统是一种利用太阳能发电并将其储存起来,以供电设备使用的系统。
在当前能源紧张、环境污染加剧的背景下,光伏储能供电系统具有无污染、可再生、安全可靠等优点,逐渐得到广泛应用。
本文将详细介绍光伏储能供电系统的方案,包括系统组成、工作原理、关键技术等内容。
二、系统组成光伏储能供电系统由光伏发电单元、电池储能单元、逆变器、控制器等组成。
其中,光伏发电单元由光伏阵列和光伏电池组成,可以将太阳能转化为直流电能。
电池储能单元由电池组成,用于储存光伏发电产生的电能。
逆变器将直流电能转化为交流电能,以供电给各种设备使用。
控制器负责对系统进行监测和管理。
三、工作原理1.光伏发电:太阳能辐射照射到光伏阵列上,光伏电池吸收光能,将其转化为直流电能。
2.电池储能:光伏发电产生的直流电能经过逆变器转化为交流电能后,可以供电给设备使用,同时多余的电能通过电池充电装置储存。
3.电能供应:当发电不足或需要额外电能时,电池储能单元释放储存的电能,通过逆变器转化为交流电能供电给设备使用。
4.控制管理:控制器对光伏发电、电池储能、逆变器等进行监测和管理,确保系统正常运行。
四、关键技术1.光伏发电技术:包括光伏阵列布置、光伏电池选择等,需要确保光伏发电系统能够高效地将太阳能转化为电能。
2.电池储能技术:选择合适的电池类型和储能容量,提高电池的寿命和储能效率。
3.逆变器技术:确保逆变器能够高效地将直流电能转化为交流电能,并保持一定稳定性。
4.控制管理技术:包括对系统进行监测和管理,以及对光伏发电、电池储能、逆变器等进行控制,保证系统的正常运行和供电可靠性。
五、系统优势1.可再生能源:光伏发电利用太阳能发电,具有无污染、可再生的特点,对环境友好。
2.供电稳定性:光伏储能供电系统能够根据需求自动调整供电,确保设备正常运行。
3.自主独立性:光伏储能供电系统可以独立运行,不依赖于传统的电网供电,适用于偏远地区或无法接入电网的场所。
光伏储能系统设计方案
光伏储能系统设计方案随着能源需求的不断增长和环境保护意识的提高,绿色能源系统的重要性日益突出。
光伏储能系统作为一种可持续发展的能源解决方案,正被广泛应用于各种领域。
本文将针对光伏储能系统的设计方案进行探讨,并提出一套可行的解决方案。
1. 方案概述光伏储能系统是将太阳能转化为电能,并通过储能设备存储起来,以供给电力需求。
其主要包括光伏组件、逆变器、储能设备和电网连接等组成部分。
设计光伏储能系统需要考虑以下几个方面的因素:系统容量、太阳能资源、储能设备选择和电网连接方式。
2. 系统容量系统容量取决于电力需求和可利用的太阳能资源。
通常,我们可以通过需求侧分析来确定系统的容量。
首先,评估电力负荷需求,并考虑到负荷峰值和负荷波动。
其次,分析太阳能资源的情况,包括日照时数、太阳辐射强度等。
根据这些数据,可以计算出系统需要多大的容量来满足电力需求,并在这一基础上选择合适的光伏组件。
3. 太阳能资源光伏储能系统的性能取决于太阳能资源的可利用程度。
因此,在设计方案中,必须考虑到太阳能资源的地理位置、季节变化和日照强度等因素。
一般来说,太阳能资源最为丰富的地区适合建设光伏储能系统。
在选择地点时,还需要考虑安装角度和朝向,以最大程度地捕捉太阳能。
4. 储能设备选择储能设备是光伏储能系统中至关重要的组成部分,用于将太阳能转化为可供使用的电能。
目前常用的储能设备有蓄电池和超级电容器。
在进行储能设备选择时,需要考虑储能容量、充放电效率、循环寿命和成本等因素。
根据实际需求,选择合适的储能设备,并确保其与光伏组件和逆变器的匹配性。
5. 逆变器选择逆变器是将直流电转换为交流电的关键设备。
在选择逆变器时,应考虑其转换效率、输出功率和稳定性等因素。
同时,还需要确保逆变器与光伏组件和储能设备的匹配性,以充分利用太阳能资源,保障系统的稳定运行。
6. 电网连接方式光伏储能系统可以选择与电网连接或离网运行。
如果选择与电网连接,可以利用电网作为备用电源,将多余的电能注入电网,并在需要时从电网获取电力。
G光伏储能供电系统方案
G光伏储能供电系统方案G光伏储能供电系统是一种利用光能发电并储存能量的技术方案。
它将光能转化为电能,并将多余的电能存储起来,以供夜间或其它需要电力的时间使用。
以下是一个G光伏储能供电系统的方案,包括系统结构、运行原理、优势以及应用场景等内容。
1.系统结构G光伏储能供电系统主要由光伏发电模块、储能装置、逆变器及负载组成。
光伏发电模块通过太阳能电池板将光能转化为直流电能,储能装置将多余的电能存储起来,逆变器将直流电能转化为交流电能,并将电能供应给负载使用。
2.运行原理光伏发电模块通过光伏效应将太阳光能转化为直流电能。
当光线照射到太阳能电池板上时,太阳能电池板中的半导体材料会吸收光子,产生电子和空穴。
电子和空穴在材料内移动,并在P-N结附近发生复合,产生电流。
这种直流电能通过电缆输送到储能装置中进行储存。
储能装置采用锂电池等高能量密度的蓄电池技术。
当光伏发电模块产生的电能超过负载需求时,多余的电能被储存起来。
而当负载需求超过光伏发电模块的产能时,储能装置将储存的电能释放出来,通过逆变器将直流电转换为交流电,并输出给负载使用。
3.优势G光伏储能供电系统具有多项优势。
首先,光伏发电模块的环保性能使得系统无污染,无噪音,并节约能源。
其次,光伏发电的成本逐渐降低,且经济性较高,可以有效减少电费开支。
再者,光伏发电模块和储能装置结构简单,安装、维护成本低,操作方便,使用寿命长。
最后,G光伏储能供电系统可以实现对电能的自主供应,减少对传统能源的依赖,提高电力自给率,增强供电的稳定性和可靠性。
4.应用场景G光伏储能供电系统可以广泛应用于农村地区、偏远地区、短期应急用电、户外活动等需要独立供电的场景。
同时,由于系统的环保性能和经济效益,G光伏储能供电系统在城市居民区、商业建筑、工业区等也具有很大的发展潜力。
此外,G光伏储能供电系统还可以应用于电动汽车充电设施、光伏扶贫项目等领域。
综上所述,G光伏储能供电系统是一种利用光能发电并储存能量的技术方案,具有环保、经济、方便等优势,并可以适用于多个场景。
光伏储能系统技术方案
光伏储能系统技术方案随着能源消耗的不断增加,寻找可再生能源储备的需求也日益迫切。
在这个背景下,光伏储能系统成为了一种受到广泛关注的解决方案。
本文将介绍光伏储能系统的基本原理和技术方案,并探讨其在可再生能源领域的应用前景。
一、光伏储能系统的基本原理光伏储能系统利用太阳能光电效应将光能转化为电能,并通过储能技术将电能储存起来。
它主要由光伏发电部分和储能部分组成。
1. 光伏发电部分光伏发电部分包括光伏组件和逆变器。
光伏组件将太阳光转化为直流电能,逆变器则将直流电能转化为交流电能,以满足电网接入或自用需求。
2. 储能部分储能部分主要采用锂离子电池作为储能设备。
锂离子电池具有高能量密度、长寿命和快速充放电等特点,是目前最常用的储能设备之一。
二、光伏储能系统的技术方案光伏储能系统的技术方案包括光伏发电技术、储能技术和智能控制技术等。
1. 光伏发电技术在光伏发电技术方面,需要选择高效的光伏组件和逆变器。
高效的光伏组件可以提高发电效率,同时考虑成本因素,常用的是多晶硅和单晶硅光伏组件。
逆变器则需要具备高效转换直流电到交流电的能力。
2. 储能技术在储能技术方面,锂离子电池是目前最主流和成熟的选择,其高能量密度、长寿命和快速充放电特性非常适合光伏储能系统的需求。
同时,也可以考虑并联多个电池组以增加储能容量。
3. 智能控制技术智能控制技术可以实现对光伏储能系统的高效管理和控制。
通过对光伏发电功率、电池充放电状态和负荷需求等参数进行实时监测和分析,可以优化光伏储能系统的运行效率,提高电能利用率并延长设备寿命。
三、光伏储能系统在可再生能源领域的应用前景光伏储能系统作为一种可再生能源技术,具有广阔的应用前景。
1. 家庭和商业应用光伏储能系统可以将白天光伏发电产生的电能储存起来,供晚上使用,满足家庭和商业用电需求。
同时,也可以将多余的电能反馈到电网上,实现与电网的互动。
2. 电网应用光伏储能系统可以建立与电网的连接,将多余的光伏发电功率注入电网,起到削峰填谷的作用,提高电网的稳定性和可靠性。
光伏储能系统设计方案
光伏储能系统设计方案一、引言近年来,全球对可再生能源的需求日益增长,光伏储能系统作为一种重要的可再生能源利用方式,备受瞩目。
本文将针对光伏储能系统的设计原理、技术参数、工作流程以及应用场景进行详细论述,旨在探讨一种科学有效的光伏储能系统设计方案。
二、设计原理光伏储能系统利用太阳能光伏电池板将光能转化为直流电能,再通过充电控制器将电能存储于储能电池中。
在需要时,储能电池可以通过逆变器将储存的直流电能转换为交流电能供电使用。
其主要设计原理如下:1. 光能转换:光伏电池板由多个光伏电池组成,可将太阳能光能转化为直流电能。
2. 充电控制:利用充电控制器对光伏电池板输出的直流电能进行充电管理和保护,确保储能电池的安全和有效充电。
3. 储能电池:光伏储能系统采用高效可靠的储能电池作为储能设备,常见的有铅酸电池、锂电池等。
4. 逆变器:储能电池通过逆变器将储存的直流电能转换为交流电能,满足不同用电设备的供电需求。
三、技术参数在光伏储能系统的设计中,需考虑以下技术参数,以保证系统的正常运行和高效性:1. 光伏电池板的容量和效率:合理选择光伏电池板的容量和效率,与系统所需电能匹配,以充分利用太阳能资源。
2. 储能电池的容量和寿命:根据实际需求和预计负荷,选择合适的储能电池容量,并保证其寿命满足系统设计要求。
3. 充电控制器的性能和可靠性:确保充电控制器具备快速、准确的充电管理功能,并能根据实际情况进行智能化调整。
4. 逆变器的转换效率和输出稳定性:逆变器应具备高效的能量转换能力和稳定的输出性能,以满足各类用电设备的需求。
四、工作流程光伏储能系统的工作流程主要包括充电和放电两个过程,具体如下:1. 充电过程:a) 太阳能光照照射光伏电池板;b) 光伏电池板将光能转化为直流电能;c) 充电控制器对直流电能进行充电管理和保护;d) 将充电后的电能储存于储能电池中。
2. 放电过程:a) 当需要供电时,系统通过逆变器将储能电池中的直流电能转换为交流电能;b) 转换后的交流电能供应给各类用电设备。
光伏储能系统设计方案
光伏储能系统设计方案光伏储能系统已成为可持续发展领域中的关键技术之一。
它以太阳能作为能源源泉,将光能转换为电能并进行储存,能够提供可靠的电力供应。
本文将提供一个光伏储能系统设计方案,以满足能源需求,并促进可再生能源的利用。
一、系统概述本光伏储能系统设计方案旨在提供可靠且持续的电力供应。
系统由光伏发电系统、储能系统和逆变器三个主要部分组成。
光伏发电系统负责将太阳能转化为直流电能,储能系统用于储存电能,逆变器则负责将储存的直流电能转换为交流电能,以满足电力需求。
二、光伏发电系统设计光伏发电系统是整个光伏储能系统的核心部分。
系统设计应考虑以下几个因素:1. 太阳能电池板选择:根据实际需求和预算,选择高效率、稳定性好的太阳能电池板。
常见的太阳能电池板类型包括单晶硅、多晶硅和薄膜太阳能电池板。
2. 光伏组件布置:合理布置太阳能电池板,使其充分接收阳光。
考虑安装角度和方向,以最大化太阳能的吸收。
3. 电池组、控制器和其他设备:选择适当容量的电池组和控制器,以确保系统的稳定性和可靠性。
其他相关设备如开关装置、接线盒等也需要按照规范选用。
三、储能系统设计储能系统的设计是确保光伏储能系统提供可靠电力供应的关键。
以下是储能系统设计所需注意的要点:1. 储能电池选择:目前常用的储能电池包括铅酸电池、锂离子电池和钠硫电池。
根据需求和可行性,选择适合的储能电池类型。
2. 储能设备布局:合理布置储能设备,考虑到空间利用和系统运行效率。
确保设备安全可靠,并且易于维护。
3. 储能系统管理:通过合理的电池管理系统,确保储能电池的充放电过程和性能监控。
及时处理电池故障并进行维护,以延长电池寿命。
四、逆变器设计逆变器是将储能系统储存的直流电能转换为交流电能的核心装置。
逆变器设计应考虑以下几个方面:1. 逆变器类型选择:根据需求选择合适的逆变器类型,包括中央式逆变器和微逆变器两种常见类型。
中央式逆变器适用于大型系统,微逆变器适用于小型系统。
光伏储能系统设计方案
光伏储能系统设计方案一、引言随着能源需求的不断增加和环境意识的提高,可再生能源逐渐成为解决能源短缺和环境污染问题的关键。
在可再生能源中,光伏能被广泛应用于电力领域。
然而,光伏发电存在天气影响,不稳定的特点,为了最大化利用光伏能源并提供稳定的电力供应,光伏储能系统逐渐被使用。
二、系统架构光伏储能系统是由光伏发电系统和储能系统组成的。
光伏发电系统主要包括光伏组件、逆变器和电网连接设备。
储能系统则包括电池组、电池管理系统和交流/直流转换器。
1. 光伏发电系统光伏组件是光伏发电系统的核心,通过将太阳能转化为电能。
光伏组件应选择高效率、稳定性好和适应不同环境的材料制造,在安装时要考虑光照角度和位置。
逆变器将光伏组件产生的直流电转换为交流电,以适应家庭和工业用电需求。
电网连接设备将光伏发电系统与电网连接,实现能源的互相补充。
2. 储能系统储能系统的关键是电池组和电池管理系统。
电池组负责储存光伏发电系统产生的电能,以备不时之需。
在选择电池组时,需要考虑电池种类、容量、充放电效率和使用寿命等因素。
电池管理系统负责对电池组进行监控、管理和保护,以延长电池寿命并确保系统安全运行。
交流/直流转换器将储能系统中的直流电转换为交流电,以满足电力需求。
三、系统运行策略为了实现光伏储能系统的高效运行和稳定供电,制定合理的运行策略至关重要。
1. 光伏发电系统优化控制光伏发电系统可以通过最大功率点追踪(MPPT)控制算法实现最大化发电效率。
该算法能根据实时光照条件调整光伏组件的工作状态,以获取最高效率的发电状态。
此外,光伏发电系统还应该具备故障检测与诊断功能,及时发现和修复组件故障,提高系统可靠性和稳定性。
2. 储能系统优化控制储能系统在光伏发电系统产生的电能过剩时进行充电,并在需求高峰时将储能电池的电能释放出来。
为了实现高效能量转换,应采用先进的电池管理技术,包括充电和放电控制、电池SOC(State of Charge)估计和均衡技术。
光伏储能微电网系统设计方案
光伏储能微电网系统设计方案随着光伏、风电等可再生能源发电技术的发展,分布式发电日渐成为满足负荷增长需求、提高能源综合利用效率、提高供电可靠性的一种有效途径,并在配电网中得到广泛的应用。
但分布式发电的大规模渗透也产生了一些负面影响,如单机接入成本较高、控制复杂、对大系统的电压和频率存在冲击等。
这限制了分布式发电的运行方式,削弱了其优势和潜能。
微网技术为分布式发电技术及可再生能源发电技术的整合和利用提供了灵活、高效的平台。
交大光谷太阳能作为国内领先的智慧能源系统集成商,在储能方面,公司研发的户用储能系统已推出产品及相关储能解决方案。
在数字能源技术方面,公司推出智慧光伏及数字能源管理系统解决方案,围绕"县域、园域、村域〃三域的屋顶分布式光伏项目应用场景,实施智慧光伏及数字能源系统安装、数据采集、数据监控、数据优化,构筑更高效、更清洁、更经济、更安全的现代能源体系,大幅提升能源利用效率。
交大光谷太阳能储能系统解决方案将BMS.PCS、EMS综合设计进行3S精细化管理,以智能预警、PACK级消防为安全保障,对电芯、模组、电池簇、集装箱热分析进行四级热管理设计,为发电侧、电网侧、用户侧提供安全、高效、智能的整套储能解决方案,进一步提升电网的友好性,综合提升电站收益。
交大光谷太阳能将数字技术和电力电子技术相结合才是供以先进电能变换装置为核心的电能路由器光储充解决方案。
由电能路由器替代传统变压器、逆变器、储能变流器、网关接口柜、中央控制器,高度集成了一、二次设备,实现交直混合、削峰填谷,最大降低损耗5%,减少电度电费6.5%β并通过风、光、储、荷优化管理,提升分布式能源消纳12%以上,二氧化碳减排60%以上。
针对当前新能源应用现状,交大光谷太阳能提出〃零碳〃农业、〃零碳”交通、"零碳〃建筑、〃零碳〃产业园、”零碳〃能源基地、〃零碳〃生态修复六大板块共15个具体应用场景,基于交大光谷数字化设计平台并结合VR技术,全面演示了多种"光伏+〃项目应用场景及风电、风光互补项目应用场景。
光伏储能系统设计方案
光伏储能系统设计方案储能技术在可再生能源领域扮演着重要角色,其中光伏储能系统具备很高的应用潜力。
本文将探讨光伏储能系统的设计方案,以期为实施该系统提供有益的建议。
一、系统概述光伏储能系统是将太阳能光伏电池组件的直流电能转化为交流电能,并通过储能装置存储起来,以满足电网用电需求的可再生能源系统。
该系统采用光伏充电控制器将光伏电池的直流电能稳定为交流电能,再通过逆变器将交流电能输出到电网。
储能部分则主要由电池组、功率电子器件和电池管理系统组成。
二、设计要点1. 光伏发电设计选择高效的光伏充电控制器,确保光伏板的最大功率点追踪和高效光伏发电。
同时,考虑太阳辐射情况和季节变化,合理规划光伏板的数量和安装角度。
2. 储能装置设计选择高性能的锂电池组作为储能装置,具备高能量密度和长寿命的特点。
合理规划电池组的容量和数量,以满足对电能的储存和释放需求。
此外,安装温度监测装置以及过充、过放保护电路,确保储能装置的安全性和使用寿命。
3. 逆变器设计选择高效的逆变器,将直流电能转换为交流电能。
逆变器应具备过压、欠压、过载等保护功能,且具备高效稳定的输出性能。
4. 电网连接设计确保光伏储能系统与电网的稳定连接,满足电网对电能质量的要求。
安装并合理配置功率调节装置,以提供电网频率和电压调节的功能。
5. 智能管理系统设计引入智能管理系统,监控光伏储能系统的运行状态和储能装置的电池状态。
通过数据采集和分析,优化光伏发电和储能释放的策略,提高系统整体效能。
三、系统效益1. 电能供应可靠性提高光伏储能系统可以解决太阳能发电的波动性和间歇性问题,使得系统的电能供应更加可靠稳定。
在电网停电情况下,储能装置可以为用户提供持续供电。
2. 多能源协同利用光伏储能系统可以与其他可再生能源系统结合使用,如风力发电、水能发电等。
通过多种能源的协同利用,提高系统整体能源利用效率。
3. 能源消纳能力增强光伏储能系统可以将多余的电能存储起来,并在需要时释放出来,以实现电能消纳的平衡和灵活性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
沈阳市城市建设职业技术学院太阳能节能系统技术方案二〇一四年十二月十七日一工程概况1.1 概述沈阳市城市建设职业技术学院光伏储能供电系统项目将在该学院公用建筑上安装光伏发电系统,光伏组件总装机容量为25kW。
年平均发电量约4.1万kWh,光伏系统建设期为四个月,运行期25年。
辽宁太阳能研究应用有限公司负责光伏电站的设计及施工安装,项目建成后将有效缓解该校的电力负荷压力。
该光伏发电系统由六大部分构成,包括:太阳能电池阵列、储能逆变器、光伏并网逆变器、BMS管理系统、蓄电池、交流负载。
系统采用光伏于储能系统混合供电,市电正常情况下由光伏并网系统和市电为负载供电,市电断电时由储能系统和光伏并网系统联合供电。
二设计方案设计的供电系统结构如图1所示,包括功率回路和监控回路两部分。
功率回路中,储能逆变器首先从电网吸收电能把蓄电池充满,然后进入待机状态。
电网有电情况下,光伏组件通过逆变器向负载供电,多余电量可输送给电网或通过防逆流控制器限制发电。
电网停电情况下,光伏并网系统、储能逆变系统、负载组成一个微电网。
储能逆变器首先启动,建立母线电压和频率,随后并网逆变器投入,联合为负载供电。
大电网的检测与系统工作状态的投切转换由智能配电柜完成。
监控回路部分集成了对分布式能源的控制技术,包括对分布式电源与储能系统之间的协调控制,电力电子设备的智能控制,分布式电源和负载组成的微网与主网之间的协调控制,基于先进通信技术的控制策略,应用新型供用电保护策略等。
通过这些关键技术达到降低电力系统能耗,提高电力系统可靠性和灵活性。
图1 光伏储能供电系统结构图储能系统用于实现电池与网间能量双向交换,可工作在蓄充模式和蓄电池能量回馈网模式。
如图2所示AC/DC 模块采用三相高频SPWM 整流(逆变)电路,主功率回路由三相逆变桥、驱动电路、直流电容、电抗器、控制电路等组成。
装置交流输入设置有软启动电路,装置启动前,首先通过软启动电阻对直流侧充电,当电压建立后再闭合主接触器,随后装置并网运行。
AC/DC模块可四象限运行,当电池充电时,将网侧交流电整流成直流电给蓄电池充电,当电池放电时,则将直流电逆变成交流回馈到电网。
图2 储能系统结构图储能系统通过讯接收后台控制指令,根据功率指令符号及大小控制变流器对电池进行充电或放电,实现对电网有功功率及无功功率的调节。
通过CAN 接口与电池管理系统通讯,获取电池组状态信息,可实现对电池的保护性充放电,确保电池运行安全。
也可采集电网信息,参与电网的电压/无功控制,或作为备用电源使用等。
光伏系统的电池组件选用功率250Wp 的单晶硅太阳电池板,每串组件由10块电池板构成,共使用100块电池板。
这10串电池板通过汇流箱汇流后接入30KW并网逆变器进行逆变。
逆变器通过智能配电柜并入三相低压交流电网(AC380V,50Hz),使用独立的N线和接地线。
蓄电池使用寿命长、性能更稳定的胶体蓄电池,每块蓄电池容量200AH,电压12V。
共安装100块蓄电池,蓄电池系统的电压为240V,每20块串联,5串汇流后接入储能逆变器的储能接口。
该光伏储能供电系统并网状态下可为25kw负载供电,离网状态下最大可为49kw负载供电,25年总发电量100万kwh。
光伏系统中太阳能电池组件使用寿命可达到25年, 2V胶体蓄电池设计寿命10年以上,本案例蓄电池在户内工作,环境条件良好,实际寿命取8.5年计算,寿命期内需更换2次,更换费用3.2万元。
太阳能系统总成本包括初始设备费,蓄电池更新费等,由于太阳能离网系统可靠性高,又不消耗常规能源,每年的维修费和运行费基本为零。
三主要产品、部件及性能参数1.光伏组件英利250Wp光伏组件性能特点如下:◆使用寿命长,抗老化EVA胶膜,高通光率低铁太阳能专用钢化玻璃,透光率和机械强度高;◆安装简便,配备多功能接线盒,防水、防腐;◆高品质保证,光学、机械、电理等模块测试及后期调整完善,产品通过了ISO9001、IEC61215、UL1703等多项认证;◆转换效率高,晶体硅太阳能电池组件,单体光电转换效率≥15%;◆边框坚固,阳极化优质铝合金密封边框;表1 光伏组件技术参数规格型号250W开路电压Voc(V)38.1V(A)8.71A短路电流Isc峰值功率电压V(V)30.5Vmpp(A)8.2A峰值功率电流Impp峰值功率P(W)250Wmax组件实际效率(%)15.3%2.并网逆变器合肥阳光SG 30K3并网逆变器具有以下性能:●满足德国要求的有功功率降额(100%,60%,30%,0%)功能●无功功率可调,功率因数范围超前0.95至滞后0.95●最大转换效率98%●三电平PWM整流技术●高效隔离变压器●多语种液晶显示界面,可自由设置运行各种参数●完善的保护功能,系统的可靠性更高●欧盟CE认证,意大利DK5940认证,金太阳认证表2 并网逆变器技术参数直流侧参数最大直流功率33kW最大直流电压450Vdc启动电压240V最低电压220VMPPT电压范围220~380V满载MPPT电压范围220~380V各追踪器最大输入电流150A MPP追踪数量/各追踪器最大并联组串数1/2交流侧参数额定交流输出功率30kW允许电网电压310~450Vac最大交流输出电流47A额定电网电压400V额定电网频率50Hz/60Hz允许电网频率47~51.5Hz/57~61.5Hz最大总谐波失真< 3% (额定功率时)直流电流分量<0.5%(额定输出电流)功率因素范围0.95(超前)~0.95(滞后)系统最大效率(%)94.5%(含变压器)欧洲效率(%)93.5%(含变压器)防护等级IP20夜间自耗电0W运行温度范围-25~+55℃冷却方式风冷允许相对湿度0~95%,无冷凝允许最高海拔2000米显示与通讯通讯协议RS485显示LCD可选通讯方式以太网机械参数外形尺寸(宽*高*深) 820*1964*646mm重量582kg3.环境监测仪锦州阳光PC-4型环境监测仪是一款便于携带,使用方便,测量精度高,集成多项气象要素的可移动观测系统。
该系统采用新型一体化结构设计,做工精良,可采集温度、湿度、风向、风速、太阳辐射、雨量、气压、土壤温度、土壤湿度、露点等多项信息并做公告和趋势分析,该系统分有线站和无线站两种形式,配合软件更可以实现网络远程数据传输和网络实时气象状况监测,是一款性价突出的小型自动气象站。
气象要素通道数型号测量范围分辨率准确度环境温度1路PTS-3-50~+100℃0.1℃±0.2℃相对湿度1路PTS-30~100%0.1%±2%(≤80%时) ±5%(>80%时)露点1路PTS-3-73~60℃0.1℃±0.2℃风向1路EC-9X0~360°1°±3°风速1路EC-9S0~70m/s0.1m/s±(0.3+0.03V)m/s太阳总辐射1路TBQ-2A0~2000W/m2 1 W/㎡≤5%直接辐射1路TBS-2A0~2000 W/㎡ 1 W/㎡≤5%散射辐射1路TBD-10~2000 W/㎡ 1 W/㎡≤5%降水量1路L30-999.9 mm0.1mm±0.4mm(≤10mm时) ±4%(>10mm时)大气压力1路QA-1550~1060hPa0.1hPa±0.3hPa电池板温度传感器1路PTWD-2A-50~+100℃0.1℃±0.2℃表3 环境监测仪技术参数4.胶体蓄电池华富胶体蓄电池有以下性能:专利结构:拥有“方便连接的储能蓄电池”专利结构,实现了真正的地埋式安装,避免了极柱腐蚀。
