电路故障分析练习题(含答案)
电路故障分析 ( 精题 含答案)
串联电路：一灯不亮（坏了），其它灯也不亮。
串联的几个灯泡同时亮，同时熄灭。
并联电路：各元件可以独立工作，一个灯不亮（坏了），其它灯还亮。
路的三种状态：开路 (断路)：断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）。
电路中无电流短路：直接把导线接在电源两极。
电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
通路：接通的电路。
电路中有电流,用电器正常工件。
电灯不亮原因：1、电灯短路；2、电路断路电流表没读数原因： 1、电路断路电压表没读数原因：1、电压表短路；2、电路断路故障1：电流表与电压表的指针向没有刻度的方向偏转。
判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。
判断：①电压表和电流表的量程可能都选择过大；故障3：电流表指针超过最大值。
判断：①量程可能选择过小；②电路中可能出现短路。
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。
判断：滑动变阻器连接错误，把变阻器变成了定值电阻。
串联电路故障分析1. 在图3所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
过了一会儿，灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上。
合理的判断是（）A．若电压表有示数，一定是电阻R断路B．若电压表有示数，一定是灯L短路C．若电压表无示数，可能是电阻R短路D．若电压表无示数，一定是灯L断路2 在图1所示的电路中，闭合电键S，电路正常工作。
一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，则( )A ．若电压表有示数，一定为灯L 短路B ．若电压表无示数，一定为灯L 断路C ．若电压表有示数，一定为电阻R 断路D ．若电压表无示数，一定为电阻R 短路3 在图3所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作。
过了一会儿，灯L 熄灭，已知电路中只有一处故障，且只发生在灯L 或电阻R 上。
合理的判断是（ ） A ．若电压表有示数，一定是电阻R 断路 B ．若电压表有示数，一定是灯L 短路 C ．若电压表无示数，可能是电阻R 短路D ．若电压表无示数，一定是灯L 断路4 在图所示的电路中，闭合电键S ，电路正常工作。
(完整版)电路故障问题(含参考答案)
电路故障问题（含答案）常见的情况是断路和短路，检验的方法有小灯泡法、电压表法、电流表法、导线法。
一、断路的判断1、断路的主要变现。
断路最显着的特征是电路(并联的干路)中无电流（电流表无读数），且所有用电器不工作（常是灯不亮），电压表读数接近电源电压。
如果发现这种情况，则电路的故障是发生了断路。
2、判断的具体方式。
采用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联。
原理是在并联的部分断路时，用小灯泡法、电压表法、电流表法、导线法等与电路的一部分并联再造一条电流的路径，若这条路径搭在哪里使电路恢复通路，则与之并联的部分就存在断路。
（1）电压表检测法。
把电压表分别和逐段两接线柱之间的部分并联，若有示数且比较大（常表述为等于电源电压），则和电压表并联的部分断路（电源除外）。
电压表有较大读数，说明电压表的正负接线柱已经和相连的通向电源的部分与电源形成了通路，断路的部分只能是和电压表并联的部分。
（2）电流表检测法。
把电流表分别与逐段两接线柱之间的部分并联，如果电流表有读数，其它部分开始工作，则此时与电流表并联的部分断路。
注意，电流表要用试触法选择合适的量程，以免烧坏电流表。
（3）导线检测法。
将导线分别与逐段两接线柱之间的部分并联，如其它部分能开始工作，则此时与电流表并联的部分断路。
（4）小灯泡检测法。
将小灯泡分别与逐段两接线柱之间的部分并联，如果小灯泡发光或其它部分能开始工作，则此时与小灯泡并联的部分断路。
例1、在下图所示电路中，电源电压不变。
闭合开关K，电路正常工作。
一段时间后，发现其中一个电压表示数变小，则（）A.灯L可能变亮B.灯L亮度可能不变C.电阻R可能断路D.电阻R可能短路分析：本题中电阻和灯泡串联，电压表V1测总电压，读数和电源电压相等且保持不变，所以是电压表V2读数变小。
V2测的是电阻R两端电压，根据分压关系，它两端电压变小，L可视为定值电阻，V2的读数只能变为零，则电灯L 两端电压必变大，而变大的原因只能是R发生短路，或L发生断路。
中考物理家庭电路故障的分析问题综合练习题附答案解析
一、初中物理家庭电路故障的分析问题1．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（）A．台灯灯丝烧断了B．他家空气开关“跳闸”了C．书桌边的插座与火线断开D．书桌边的插座与零线断开【答案】D【解析】【详解】A．若台灯灯丝烧断了，把台灯插头插入其他插座时，台灯不会发光，故A不符合题意；B．若空气开关“跳闸”了，把台灯插头插入其他插座时，台灯不会发光，故B不符合题意；C．若书桌边的插座与火线断开，不会使测电笔的氖管发光，故C不符合题意；D．若书桌边的插座与零线断开，该插座中接火线的插孔正常，能使氖管发光，此时台灯与书桌边的插座不能构成通路，则台灯不能发光，符合题意，故D符合题意。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
【答案】热总功率【解析】【分析】【详解】[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
电路故障分析(答案版)
电路故障分析答案一．选择题（共10小题）1．在如图所示的电路中，闭合电键S，电路正常工作，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或电阻R上，为查找具体的故障原因，以下方法中可行的是（ D ）A．在电路中接入一个电流表B．在R两端并联一个电压表C．在L两端并联一个电压表D．用另一完好的小灯替换R2．如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转．某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（ B ）A．e点断路B．L1断路C．电流表短路D．L2断路3．在如图所示的电路中，电源电压保持不变．当电键S闭合后，小灯L不发光．若电路中只有一处故障，且只发生在小灯L或电阻R上．现尝试用下列三种方法来检测电路中的故障：①用完好的小灯L′替换L；②用完好的小灯L′替换R；③将一个完好的电流表串联在电路中，并将一个完好的电压表与L并联．其中能够检测出具体故障的方法是（ B ）A．①和②B．②和③C．只有③D．①、②和③4．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作．一段时间后，发现电路中至少有一个电表的示数变大，若故障发生在电阻R1、R2上，其他元件仍保持完好，下列说法正确的是（ D ）A．可能是R1短路，且只有电流表示数变大B．可能是R2短路，且两表示数均变大C．可能是R2断路，且两表示数均变大D．将R1、R2位置互换，若电压表示数变大，则一定是R2短路5．小明在做“测小灯泡电功率”的实验时，正确连接好电路，闭合开关后，灯泡发光，电流表、电压表均有示数．在实验过程中，突然灯泡熄灭，电压表示数变大，电流表指针几乎不动．产生选现象的原因可能是（ C ）A．灯泡被短路B．滑动变阻器被短路C．灯丝烧断了D．滑动变阻器断路6．在如图电路中，电源电压保持不变．闭合电键S，电路正常工作．一段时间后，电压表的示数突然变大，若电路中只有一处故障，且只发生在电阻R1或R2处，则下列排查故障实验正确的是（ A ）A．如果将电流表并联在R1两端，可能会导致电源短路B．如果将电流表并联在R2两端，电流表一定有示数C．如果将电流表串联在电路中，电流表一定有示数D．如果将图中电压表换成一小灯泡，灯泡发光，则故障一定在R1处7．在图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，已知电路中只有一处故障，且只发生在灯L或电阻R上，下列说法中正确的是（ B ）A．若电流表A示数变大，一定是灯L短路，电压表V示数变小B．若电流表A示数变大，一定是灯L短路，电压表V示数变大C．若电流表A示数变小，可能是电阻R断路，电压表V示数变小D．若电流表A示数变小，可能是灯L断路，电压表V示数变大8．如图所示，当闭合开关S，灯泡L1、L2都不亮．用一个电流表接触a、b两点时，两灯都不亮，电流表无示数；接触b、c两点时，两灯仍不亮，电流表无示数；接触c、d两点时，两灯灯亮，电流表有示数，则电路故障是（ D ）A．灯L1断路B．灯L2短路C．灯L2断路D．开关S断路9．如图所示的电路中，A、B两灯原来正常发光，忽然B灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是（ C ）A．R1断路B．R2断路C．R3断路，D．灯A断路10．在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作．一段时间后，两灯中有一灯熄灭，三个电表中只有一个电表的示数不变，则下列判断中正确的是（ C ）A．电流表A1的示数不变、灯L1熄灭B．电压表V的示数变小、灯L2熄灭C．电压表V示数不变、灯L2熄灭D．电流表A2的示数变小、灯L1熄灭二．填空题（共7小题）11．在如图所示的电路中，电源电压保持不变，闭合电键S电路正常工作．一段时间后，发现电路中至少有一个电表示数变小，故障发生在电阻R1、R2上，其他元件仍保持完好．现在故障电路中将电阻R1与R2的位置互换．①电压表V的示数一定不变，电流表A的示数一定不变．（均选填“一定不变”、“一定变化”或“可能变化”）②若电流表A1示数发生变化，则故障可能是R1断路或R2断路．12．如图所示电路中，电源电压保持不变．闭合电键S后，两个电表中只有一个电表有示数．若电路中除了R1、R2外，其它电路元件均完好．（1）电路中存在的故障可能是R1断路；R1短路；R1断路且R2短路．（2）若将R1和R2交换位置，再次闭合电键后，两电表均有示数，则电路中的故障一定是R1短路．13．如图所示的电路中，已知R1＞R2．当电键S1从位置1改接位置2时，发现电流表的示数变小．若电路中只有一处故障且发生在电阻上，则故障可能是R1短路或R2断路；若电路中有两处故障且都发生在电阻上，则故障可能是R1短路且R2断路或R2断路且R短路．14．如图所示的电路中，电源电压保持不变．灯L1、L2可能出现了故障．①若闭合电键S，只有一灯不发光，则电表示数一定发生变化是电流表．②若闭合电键S，两灯均不发光，电压表V1和V2的示数始终相等，并且未发生电源短路，则故障可能是①灯L2开路；②灯L2开路，L1短路．（填写两种可能的情况）15．如图所示，灯L1和L2规格相同，当开关S闭合后，两灯正常发光，一段时间后，两灯突然熄灭，电压表示数明显变大，电流表示数变得极小，经检查各处连接正常，开关和电表也没有故障．若只有一处故障，则故障的原因是L1断路；若有两处故障，则故障的原因是L2短路后再引发L1断路．16．在图（a）所示电路中，V1、V2都是有0～3V和0～15V两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图（b）所示，若电路正常，电阻R1、R2两端的电压分别为9.6 V、 2.4 V；若电路有一处故障且只发生在R1或R2上，则故障可能是R1短路或R2开路．17．在图所示的电路中，电源电压不变，灯L3的阻值为10欧．当闭合电键K后，电流表的示数1安，电压表的示数为2伏，过一段时间后，电压表的示数变为6伏．若不考虑温度对灯的电阻的影响，则造成电压表的示数变化的原因灯L3发生短路现象（或L2发生开路），此时，电流表的示数将变为 1.8A（或0.6A）．。

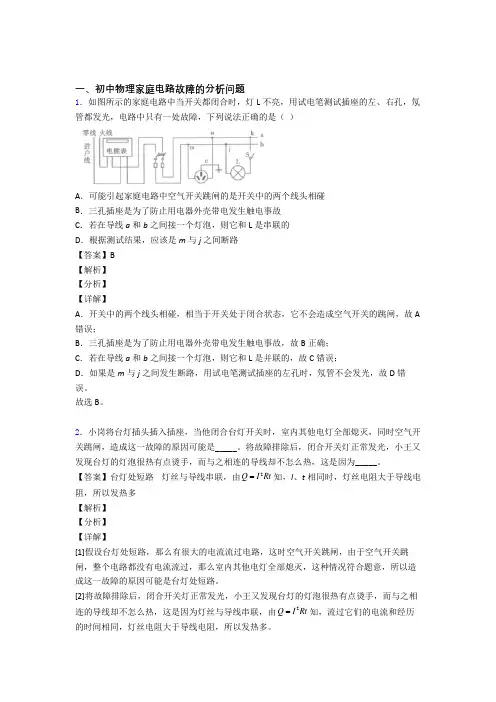

中考物理 家庭电路故障的分析问题 培优练习(含答案)
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中当开关都闭合时，灯L 不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下列说法正确的是（ ）A ．可能引起家庭电路中空气开关跳闸的是开关中的两个线头相碰B ．三孔插座是为了防止用电器外壳带电发生触电事故C ．若在导线a 和b 之间接一个灯泡，则它和L 是串联的D ．根据测试结果，应该是m 与j 之间断路 【答案】B 【解析】 【分析】 【详解】A ．开关中的两个线头相碰，相当于开关处于闭合状态，它不会造成空气开关的跳闸，故A 错误；B ．三孔插座是为了防止用电器外壳带电发生触电事故，故B 正确；C ．若在导线a 和b 之间接一个灯泡，则它和L 是并联的，故C 错误；D ．如果是m 与j 之间发生断路，用试电笔测试插座的左孔时，氖管不会发光，故D 错误。
故选B 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多 【解析】 【分析】 【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
【中考物理】电路故障分析题型专项训练(含解析)
一．选择题（共30小题）1．如图所示，当闭合开关S后，发现两灯都不亮，电流表指针指在“0”刻度线，电压表指针有明显偏转，电路中故障可能是（）A．电流表断路，或开关S接触不良B．灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良C．电流表断路和两个灯泡灯丝都断了D．从M点开始，经过灯泡L2到N点的这一段电路中有断路2．如图所示的电路，电源电压保持不变，闭合开关S，发现灯L不亮，电阻R和灯L中仅有一个出现了故障。
关于S闭合前后两电表示数的变化情况及相应的故障，下列说法中正确的是（）A．两电表示数都不变，L断路 B．两电表示数都变化，R短路C．两电表示数都变化，R断路 D．仅一个电表示数变化，L短路3．如图所示，电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。
用电压表进行测量时，测得A、B两点之间的电压为零，B、C两点之间的电压为4.5V。
则下列判断中正确的是（）A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了B．C．开关接触不良D．灯泡L2被短路4．小明按如图甲所示电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图乙所示，造成这一现象原因是（）A．可能L1开路 B．可能L2短路C．可能V1和V2所选量程不相同，L1短路D．可能V1和V2所选量程不相同，电路各处完好5．小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是（）A．滑动变阻器接触不良 B．开关接触不良C．小灯泡两端短路 D．灯泡的钨丝断了6．如图所示，闭合开关，两灯都不亮。
为检查故障，某同学先用电压表与灯L1并联，观察到电压表无示数，再将电压表与灯L2并联，观察到电压表有示数，那么电路中出现的故障是（）A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路7．小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关S后，两灯都不亮。
(完整版)电路故障分析练习题(含答案)
电路故障的练习题（含答案）1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。
3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现A、电流表被烧坏；B、电压表被烧坏；（）C、两只灯会被烧坏；D、两只灯都能发光。
4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。
5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将（）A、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡L的灯丝烧坏；D、电源损坏。
6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=0,U bc=0, U cd=6V, 则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。
7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=6V,U bc=0, U cd=0, 则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。
8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0, U bc=6V,则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。
电路故障分析--精练题(含答案与解析)
电路故障分析电路故障的判断1．根据电流表有无示数判断电路故障类型：（1）电流表有示数→电流表所在电路是通路→电路发生短路；（2）电流表无示数→电流表所在电路断路。
2．根据电压表有无示数判断故障具体位置：（1）电压表有示数→电压表与电源之间是通路→与电压表并联的元件发生断路；（2）电压表无示数→电压表与电源之间发生断路（此时电流表无示数）或与电压表并联的元件发生短路（此时电流表有示数）。
电路故障的检测1．断路故障区域判断方法：（1）电压表法：无电流（断路）→并联电压表（示数几乎等于电源电压）→与电压表并联区域断路。
（2）导线法：无电流（断路）→并联导线（有电流）→与导线并联区域断路。
（3）电流表法：无电流（断路）→并联电流表有示数（有电流）→与电流表并联区域断路。
（4）灯泡法：无电流（断路）→并联灯泡亮（有电流）→与灯泡并联区域断路。
2．局部短路故障区域的判断方法：电压表法：将电压表并联到可能发生局部短路的地方，闭合开关，若电压表没有示数，则所测电路短路。
家庭电路故障及分析1．家庭电路中电流过大的原因P UI可以看出，家庭电路中的电压一定，电路中（1）短路；（2）电路的总功率过大，从的总功率越大，通过电路的电流越大。
2．家庭电路中保险丝烧断的原因（1）短路；（2）电路的总功率过大；（3）选择了额定电流过小的保险丝。
3．家庭电路中常见的故障：（1）开路：①干路开路：熔丝熔断或进户线（火线、零线）开路；②支路开路：如灯丝断了，灯座、开关开路。
（2）短路：灯座短路、插座短路、插头短路、开关短路。
（3）过载（用电器总功率过大）：过载会导致通过导线的总电流大于导线规定的安全电流值，出现这种情况，轻者导致用电器实际功率下降，重者导线会因过热而引发火灾。
1．如图所示，闭合开关，小灯泡不亮、电流表无示数、电压表有明显的示数。
若电路只有一处故障，则故障可能是()A．L断路B．R断路C．R短路D．电流表断路2．小明用如图所示电路测量小灯泡的灯丝电阻，闭合开关后灯泡较暗，两表示数较小，移动滑动变阻器的滑片时现象不变，可能原因是()A．滑动变阻器断路B．滑动变阻器短路C．同时接了滑动变阻器的上面两个接线柱D．同时接了滑动变阻器的下面两个接线柱3．如图为居民家中某房间的电路，闭合开关S1、S2，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是()A．AB间断路B．CD间断路C．插座短路D．电热壶断路4．如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q 点时氖管均不发光。
家庭电路故障分析(含答案)
1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：（）A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。
4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。
5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。
6、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。
7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。
8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：（）A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。
9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。
初三物理《电路故障分析》试题含答案
初三物理《电路故障分析》试题初中物理电路故障分析一、串联电路中的故障分析:,以电路中两盏为例子，1 闭合开关发现只有一盏灯亮。
故障分析:既然有灯亮～说明电路是通路的~那盏不亮的灯可能被短路了.例:如图当闭合开关时，L1亮，L2不亮。
电压表和电流表均有示数.故障可能原因是( ）A.L1短路B.L2短路 C。
L1断路 D。
L2断路b【题目变式1：】如上图，当闭合开关时，L1不亮,L2亮.电压表无示数，电流表有示数。
故障可能原因是（）A.L1短路 B。
L2短路 C。
L1断路 D.L2断路a【题目变式2：】如上图，当闭合开关时，L1不亮，L2亮。
电路中可能存在的故障原因和两表示数的情况可能是（）A.L1短路，电压表有示数，电流表无示数B.L1短路，电压表无示数，电流表有示数C.L2短路，两表都无示数D。
L2短路，两表都有示数B2 开始时两盏灯都亮～一段时间后发现两盏都不亮。
故障分析:既然所有灯都不亮了～说明电路中存在断路现象.即此时电路是开路的。
常用判断方法：用电压表依次测试某段两端～有读数或者无读数～以此判断故障的原因.电压表有读数:说明有电流通过电压表～此时连接电压表的电路应该是通路的。
电压表无读数:说明没有电流通过电压表～此时连接电压表的电路是开路的。
例：如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量,结果是Uad=6v, Uab=0， Ubc=0, Ucd=6V，该电路的故障可能是（）A、开关S接触不良;B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了d总结:1.串联电路中如果有一盏灯亮，另外一盏灯不亮。
说明这个电路可能发生了短路现象，谁不亮谁短路。
2.串联电路中如果所有灯都不亮，说明电路可能中发生了开路现象。
二、并联电路中的故障分析：,以电路中两盏为例子，1 闭合开关发现只有一盏灯亮。
故障分析:既然有一灯亮～说明这一灯亮的电路是通路的~那盏不亮的灯一定是开路.，因为如果短路~会烧坏电源所有灯都不亮了,例:如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后,其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是:（ )A、灯L1知路；B、灯L2短路;C、灯L1开路；D、灯L2开路。
高考物理专题练习电路故障分析(含解析)
高考物理专题练习电路故障分析（含解析）一、单项选择题1.如图把三只灯泡串联后接到1.5V的干电池两端，但发现三个灯泡都不亮，用电压表测得U AC=0、U BD=1.5V，由此可知〔〕A.L1灯丝烧断B.L2灯丝一定不时C.L3灯丝被烧断D.三灯灯丝均断2.如下图的电路中，A、B两灯原来正常发光，突然B灯比原来亮了，这是由于电路中某一处发作断路缺点形成的，那么发作这种缺点能够是〔电源内阻不计〕〔〕A.R1断路B.R2断路C.R3断路D.灯A断路3.如下图，电源电动势为6V，闭合电键S后小灯泡L不亮，用电压表测得各局部的电压状况是：U ab=U cd=U de=0，U ae=U bc=6V．假定电路中只要一处发作断路，那么断开的局部是〔〕A.电阻R1B.变阻器RC.灯泡LD.电键S4.小明家的保险丝突然熔断，以下缘由不能够的是〔〕A.家用电器的总功率过大B.导线绝缘皮损坏，前线、零线直接接触，形成短路C.灯座里的电线发作短路D.前线断路5.在电学实验中，遇到断路时，常用电压表来检测．某同窗衔接了如下图的电路，闭合开关S后，发现灯不亮，为反省电路缺点，他用电压表停止测量，结果是U ae=3W，U ab=0，U bd=0，U cb=3V，那么此电路的缺点能够是〔〕A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路6.如下图的电路中，电源电动势为6V，当开关S接通后，灯泡L1和L2都不亮．用电压表测得各局部电压是U ab=6V，U ad=0，U cd=6V，由此可判定〔〕A.L1和L2的灯丝都烧断了B.L1的灯丝烧断了C.L2的灯丝烧断了D.变阻器R断路7.如下图，两只白炽灯泡L1和L2与电源、电键组成的电路中，当电键闭合后，发现电压表V1、V2的示数相反，且电流表A的示数为零，那么能够发作的缺点是〔〕A.L1断路B.L2断路C.L1短路D.L2短路8.如下图的电路中，闭合电键k后，灯a和b都正常发光，后因由于某种缺点使灯b突然变亮，电压表读数添加，由此推断这缺点能够是〔〕A.a灯灯丝烧断B.电阻R2短路C.电阻R2断路D.电容被击穿短路9.某居民家中的电路如下图，末尾时各局部任务正常，将电饭煲的插头拔出三孔插座后，正在烧水的电热壶突然不能任务，但电灯仍正常发光，拔出电饭煲的插头，把试电笔区分拔出插座的左、右插孔，氖管均能发光，那么〔〕A.仅电热壶所在的C，D两点间发作了断路缺点B.仅电热壶所在的C，D两点间发作了短路缺点C.仅导线AB连续路D.由于插座用导线接地，所以发作了上述缺点10.如下图，因线路缺点，按通K时，灯L1和L2均不亮，用电压表测得U ab=0，U bc=0，U cd=4V．由此可知出现缺点处为〔〕A.灯L1短路B.灯L2断路C.变阻器断路D.不能确定11.如下图，电路中白炽灯A、B不亮，但电路中只要一处断开，今用电压表测得：U ab=0，U ac=0V，U bd=6V，那么可知〔〕A.B灯断路B.A灯断路C.R断路D.电源断路二、多项选择题12.某先生在研讨串联电路电压特点的实验时，接成如下图的电路，接通S后，他将大内阻的电压表并联在A，C两点间，电压表读数为U，当并联在A，B两点间时，电压表读数也为U，当并联在B，C两点间时，电压表的读数为零，那么出现此种状况的缘由能够是〔R1，R2的阻值相差不大〕〔〕A.AB段断路B.BC段短路C.AB段短路D.BC段断路13.某先生在研讨串联电路电压特点时，接成如下图电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，那么出现此种状况的缘由能够是〔〕〔R1、R2阻值相差不大〕A.AB段断路B.BC段断路C.AB段短路D.BC段短路14.在如下图的电路中，由于某一电阻发作短路或断路，使A灯变暗，B灯变亮，那么缺点能够是〔〕A.R1短路B.R2断路C.R3断路D.R4短路15.如下图电路，当闭合后两灯均不亮，两灯泡、电源、电键及电键到电源负极间的导线都完整，其他三条导线中有一条发作断路。
初中物理电路故障分析专题练习(含答案)
( 初中物理电路故障分析专题练习1．在图所示的电路中，电源电压等于 6 伏，合上开关后电压表示数为 6 伏。
经分析得出，电路中可能发生的情况是：__________________________。
2．在图所示的电路中，电源电压不变。
闭合开关S 后，灯 L 1、L 2 都发光。
一段时间后，其中一盏灯突然熄 灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是()。
A ．灯 L 1 短路 B ．灯 L 2 短路 C ．灯 L 1 断路 D ．灯 L 2 断路3．在图所示的电路中，电源电压不变。
闭合开关S 后，灯 L 1、L 2 都发光，一段时间后，其中的一盏灯突然 变亮，而电压表 V 1 的示数变小，电压表 V 2 的示数变大，则产生这一现象的原因是( )。
A ．灯 L 1 断路 B ．灯 L 1 短路 C ．灯 L 2 断路 D ．灯 L 2 短路4．如图所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现电压表示数变为0， 电流表示数增大。
经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是 )。
A ．灯 L 1 断路B ．灯 L 2 短路C ．灯 L 1 短路D ．灯 L 1、L 2 均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的 量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后( )。
A ．电流表、电压表均损坏B ．电流表损坏，电压表示数为零C ．电流表有示数，电压表示数为零D ．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是()A．电流表的连接是正确的B．电压表的连接是正确的C．两表的连接都是错误的D．电流表将会被烧坏7．在图所示的电路中，电源电压保持不变。
闭合电键S后，电路正常工作。
过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是()。
A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。
中考物理总复习《电路故障分析》专项测试题(附带答案)
中考物理总复习《电路故障分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，如果只有R1和R2一处发生了故障，则下列判断正确的是()第1题图A. R1短路B. R2短路C. R1断路D. R2断路2.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变．图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是()第2题图A. ①B. ②C. ③D. ④3.如图所示是“测量小灯泡电功率”的实验电路，正确连接电路后闭合开关，发现灯泡不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是()第3题图A. 灯泡断路B. 滑动变阻器接入电路的阻值过大C. 灯丝电阻值过大D. 滑动变阻器短路4.小华在做如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小；他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表指针均不动，若电路中只有一处故障，则一定是()第4题图A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5.小明同学按图示连接好电路，闭合开关后发现，甲乙两灯泡均不亮．然后他拿来一根导线直接连在甲灯泡两端，此时甲乙灯泡仍不亮．于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来．根据以上现象可以推断出下列哪个结论是正确的()第5题图A. 甲灯泡断路B. 乙灯泡断路C. 甲乙灯泡都断路D. 电源坏了6.如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，检测结果如下表所示．则电路中的故障是()测试点a、b b、c c、d电压表示数有示数无示数有示数A.B. 小灯泡L断路C. 滑动变阻器R断路D. 滑动变阻器R短路7.在探究串联电路电压特点时，某同学设计的电路如图所示．对于下列实验过程中出现的现象及分析正确的是()第7题图A. 开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B. 如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C. 如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D. 开关闭合后，如果电压表示数为零，灯泡L2一定不发光二、填空题8.如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯________(选填“L1”或“L2”)两端电压．一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，则故障可能是________(选填“L1短路”“L1断路”或“L2断路”)．第8题图9.小芳用铅笔芯制作如图所示的“模拟调光灯”．闭合开关后，左右移动回形针，小灯泡始终不亮．为检查电路故障，小芳将电压表接到A、B两点，测得电压为3.0 V，则A、B间________(选填“短路”或“断路”)，这种故障可能的情况是____________、________________________．第9题图10. (2021上海)在如图所示的电路中，闭合开关S后，至少有一个电表发生偏转，已知电路中只有一处故障，且发生在电阻R1或R2上．请写出两电表的偏转情况及其对应的故障．________________________________________________________________________.第10题图参考答案1.【答案】A2.【答案】B3.【答案】B4.【答案】B5.【答案】B6.【答案】C7.【答案】C8. L1L1断路9.【答案】断路小灯泡灯丝断了A、B间接触不良10.【答案】若电压表示数不变，电流表示数变大，则R1短路；若电流表示数变大，电压表示数变小，则R2短路。
电路故障分析(习题及答案)
）电路故障分析专题（习题）1. 如图所示，电源电压保持不变，当开关 S 闭合后，电路正常工作。
一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。
出现这种现象的可能原因是（ ）A ．L 1 断路B ．L 2 断路C ．L 1 短路D ．L 2 短路 2. 当闭合开关时，L 1 不亮，L 2 亮。
电路中可能存在的故障原因和两表示数的情况可能是（ A ．L 1 短路，电压表有示数B ． L 1 短路，电压表无示数C ．L 2 短路，两表都无示数D ．L 2 短路，两表都有示数3. 如图所示，电源电压不变，闭合开关 S 后，灯泡 L 1，L 2 都发光， 一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光， 而电压表 V 1 的示数变小，V 2 的示数变大，则产生这一现象的原因是（ ）A ．灯 L 1 断路B ． 灯 L 2 断路C ．灯 L 1 短路D ．灯 L 2 短路 4. 如图所示，闭合开关后，两盏灯均不亮，电压表示数为零，产生这一现象的原因可能是（ ）A ．L 1 短路B ． L 1 断路C ．L 2 短路D ．L 2 断路 5.小明同学做实验时，连成了如图所示的电路。
闭合开关后，发现灯泡 L 1 和灯泡 L 2 都不亮，电压表有示数，产生这一现象的原因可能是（ ）A ．L 1 断路B ．L 2 断路C ．L 1 短路D ．L 2 短路6. 如图所示，闭合开关后，只有一盏灯亮，且电路中只有一处故障，故障只发生在灯上，则判断正确的是（ ） A ．若电压表、电流表均无示数，则 L l 断路B ．若电压表无示数，电流表有示数，则灯 L l 短路C．若电压表、电流表均有示数，则灯 L 2 断路D ．若电压表有示数，电流表无示数，则 L 2 短路 7. 我国家庭电路中，火线与零线的电压V 。
用测电笔可以辨别哪条是火线，如图所示的两种方法中，正确的是 图。
8.小明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均发光，发生这一现象的原因是（ ） A ．灯丝断了 B ．灯头与零线间断路了 C ．灯座短路了 D ．灯头与火线间断路了 9. 安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压 220V 的白炽灯泡，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定（ ）A ．电路安装正确B ．电路安装不正确，某处短路C．电路安装不正确，某处有断路D．条件不足，无法判断10. 关于家庭电路和安全用电，下列说法正确的是（）A ．开关应接在用电器和零线之间B ． 用电器着火时，应迅速向用电器泼水C ．使用电冰箱时，外壳必须接地D ．为了方便，可抓着导线拉出插座上的插头 11.请用笔画线代替导线在图中连接家庭电路。
(完整版)家庭电路故障分析(含答案)
1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：（）A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。
4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。
5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。
6、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。
7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。
8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：（）A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。
9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。
电路故障分析专题练习(含答案)
2021年中考物理模拟试题提高训练——电路故障分析1．（2021福建模拟）如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。
过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（）A．灯 L 发生了断路B．灯 L 发生了短路C．电阻 R 出现断路D．电阻 R 出现短路2．（2021常德模拟）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作。
过了一会儿，两个电表的示数突然同时变大，则该电路中出现的故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路3．（2021烟台模拟）如图所示的电路只有一处故障，开关闭合后，两盏灯都不亮；现在用电压表分别正确的并联在灯L1和L2两端，发现灯L1两端的电压U1＝0，灯L2两端的电压U2等于电源的电压，电路的故障可能是（）A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路4．（2021湘西州模拟）在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。
现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（）A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光5．（2021太原模拟）小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开6．（2021永州模拟）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路7．（2021攀枝花模拟）如图所示电路，电源电压不变，闭合开关S，发现电流表和电压表均无示数。
电路故障分析(含答案)
电路故障分析一、单选题(共10道，每道10分)1.如图所示，开关S闭合时，电路可能发生的情况是( )A.灯L1发光，灯L2不发光B.电池被烧坏C.L1灯丝被烧坏D.L2灯丝被烧坏答案：B解题思路：由于电流表对电流的阻碍作用非常小，相当于一条导线，故开关S闭合后，出现短路，没有电流通过L1和L2，两灯都不会亮；短路时电路中电流很大，可能烧坏电源和电流表。
故B 选项正确。
试题难度：三颗星知识点：电路故障分析2.如图所示的电路，合上开关，小灯泡正常发光。
若将小灯泡和电流表的位置互换，则合上开关后的现象是( )A.小灯泡不发光B.小灯泡会烧坏C.小灯泡仍正常发光D.电压表和电流表都没有示数答案：C解题思路：电流表在电路中相当于一条导线，当小灯泡和电流表互换位置后，灯泡正常发光，电流表示数不变；但电压表并联在电流表两端，即与一条导线并联，故示数为0。
故C选项正确。
试题难度：三颗星知识点：电路故障分析3.如图所示，闭合开关S时，小电灯L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。
对此，下列判断中正确的是( )A.灯L1断路B.灯L2断路C.开关S断路D.灯L2短路答案：C解题思路：开关S闭合后，两灯都不亮，说明不可能是某处短路，否则应该有一灯亮；应该是某处断路，串联电路中一断全断。
导线接在a、b两点时，两灯都不亮，说明不是L1断路；导线接在b、c两点时，两灯都不亮，说明不是L2断路；导线接在c、d两点时，两灯都亮，则只能说明是开关S处断路。
故C选项正确。
试题难度：三颗星知识点：电路故障分析4.如图所示，开关S闭合后，小灯泡不发光，电流表无示数。
这时用电压表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明( )A.电源接线柱接触不良.B.开关的触片或接线柱接触不良C.电流表接线柱接触不良D.灯泡灯丝断了或灯座接触不良答案：D解题思路：开关S闭合后，小灯泡不发光，且电流表无示数，说明某处发生了断路；a、b两点间电压为0，说明不是开关处断路，否则a、b两端会与电源接通，电压表示数等于电源电压；同理，b、c两点间电压为0，说明不是电流表处断路；a、d间电压不为0，说明a、d可以与电源的正负极接通，且已确定开关、电流表处没有断路，则只能说明灯泡处断路；同理，b、d间电压不为0，说明b、d可以与电源正负极接通，再次证明开关处没有断路。
九年级物理家庭电路故障分析50题附答案
九年级物理家庭电路故障分析50题附答案一、单选题（共40题；共80分）1.把8 W台灯的插头插入家庭电路的插座，室内电灯立即全部熄灭，原因可能A. 此时的功率太大，保险丝烧断B. 室内插座中有短路C. 台灯的插头内有短路D. 台灯的插头内有断路2.（2017•兰州）傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是（）A. 小明卧室的照明电路发生了断路B. 小明卧室的灯泡发生了短路C. 他家工作电器的总功率过大D. 可能是进户线断了3.（2017•眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A. AC段某处断路B. BD段某处断路C. 电灯L断路D. 电灯L短路4.家庭电路中，关于空气开关正确的是（）A. 只是家庭电路的总开关B. 是家庭电路的某用电器开关C. 代替了闸刀开关和熔丝D. 跟漏电保护器作用相同5.如图所示是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A. L2短路B. bc 间断路C. L2断路D. ad 间断路6.当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（）A. 插座短路B. 开关短路C. 台灯内部出现短路D. 台灯插头短路7.家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是( )A. 这个插座的火线和零线原来就相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 插头插入这个插座时，导致火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，空气开关跳闸8.小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭.原因可能是（）A. 插头与插座接触不良B. 台灯灯泡的灯丝突然烧断C. 台灯的灯座内短路D. 台灯的插头内短路9.小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断。
