激光扫描式裂缝观测仪及其观测方法与相关技术

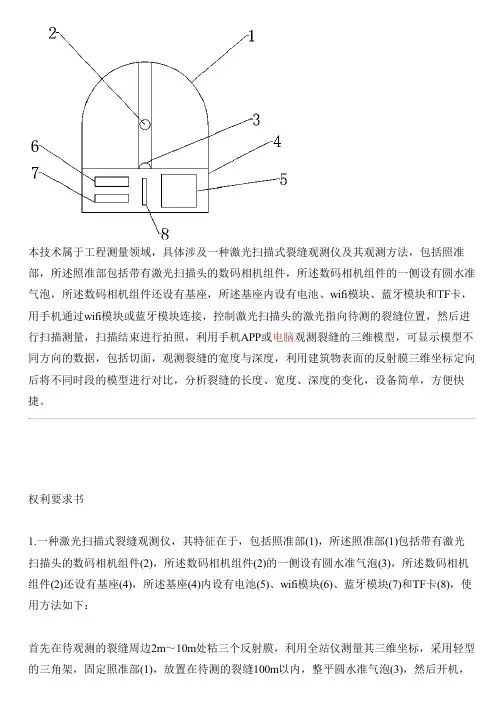

本技术属于工程测量领域，具体涉及一种激光扫描式裂缝观测仪及其观测方法，包括照准部，所述照准部包括带有激光扫描头的数码相机组件，所述数码相机组件的一侧设有圆水准气泡，所述数码相机组件还设有基座，所述基座内设有电池、wifi模块、蓝牙模块和TF卡，用手机通过wifi模块或蓝牙模块连接，控制激光扫描头的激光指向待测的裂缝位置，然后进行扫描测量，扫描结束进行拍照，利用手机APP或电脑观测裂缝的三维模型，可显示模型不同方向的数据，包括切面，观测裂缝的宽度与深度，利用建筑物表面的反射膜三维坐标定向后将不同时段的模型进行对比，分析裂缝的长度、宽度、深度的变化，设备简单，方便快捷。
权利要求书1.一种激光扫描式裂缝观测仪，其特征在于，包括照准部(1)，所述照准部(1)包括带有激光扫描头的数码相机组件(2)，所述数码相机组件(2)的一侧设有圆水准气泡(3)，所述数码相机组件(2)还设有基座(4)，所述基座(4)内设有电池(5)、wifi模块(6)、蓝牙模块(7)和TF卡(8)，使用方法如下：首先在待观测的裂缝周边2m～10m处粘三个反射膜，利用全站仪测量其三维坐标，采用轻型的三角架，固定照准部(1)，放置在待测的裂缝100m以内，整平圆水准气泡(3)，然后开机，用手机通过wifi模块(6)或蓝牙模块(7)连接，控制激光扫描头的激光指向待测的裂缝位置，设定扫描的左右上下最大角度范围与扫描的步距，然后进行扫描测量，扫描结束进行拍照，TF卡(8)对数据和图片进行记录，利用手机APP或电脑观测裂缝的三维模型，可显示模型不同方向的数据，包括切面，观测裂缝的宽度与深度，利用建筑物表面的反射膜三维坐标定向后将不同时段的模型进行对比，分析裂缝的长度、宽度、深度的变化。
2.根据权利要求1所述的一种激光扫描式裂缝观测仪，其特征在于，所述激光扫描头的激光斑直径不大于0.2mm，适合于1cm宽度以上的裂缝观测。
3.根据权利要求1所述的一种激光扫描式裂缝观测仪，其特征在于，所述照准部(1)距离裂缝的距离不大于100m，扫描的最小角度步距0.0001°，确保扫描的精度0.2mm。
挡土墙变形监测方法

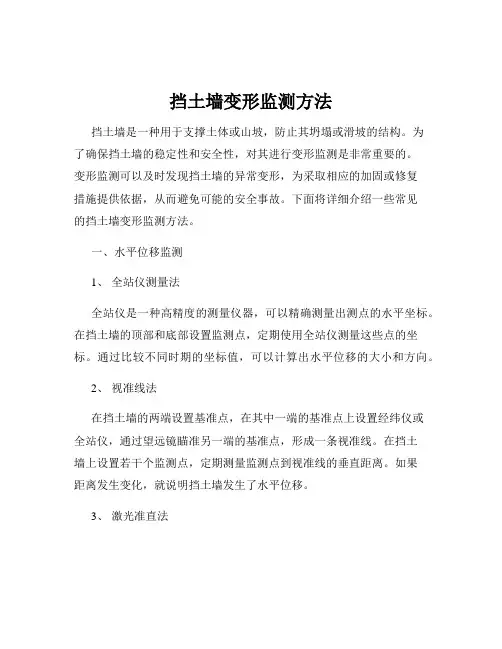

挡土墙变形监测方法挡土墙是一种用于支撑土体或山坡，防止其坍塌或滑坡的结构。
为了确保挡土墙的稳定性和安全性，对其进行变形监测是非常重要的。
变形监测可以及时发现挡土墙的异常变形，为采取相应的加固或修复措施提供依据，从而避免可能的安全事故。
下面将详细介绍一些常见的挡土墙变形监测方法。
一、水平位移监测1、全站仪测量法全站仪是一种高精度的测量仪器，可以精确测量出测点的水平坐标。
在挡土墙的顶部和底部设置监测点，定期使用全站仪测量这些点的坐标。
通过比较不同时期的坐标值，可以计算出水平位移的大小和方向。
2、视准线法在挡土墙的两端设置基准点，在其中一端的基准点上设置经纬仪或全站仪，通过望远镜瞄准另一端的基准点，形成一条视准线。
在挡土墙上设置若干个监测点，定期测量监测点到视准线的垂直距离。
如果距离发生变化，就说明挡土墙发生了水平位移。
3、激光准直法利用激光的良好准直性，在挡土墙的一端设置激光发射器，在另一端设置接收装置。
当挡土墙发生水平位移时，激光束在接收装置上的光斑位置会发生变化，通过测量光斑的位移量可以计算出水平位移。
二、垂直位移监测1、水准测量法水准测量是一种常用的测量高差的方法。
在挡土墙周围设置水准基点，在挡土墙上设置监测点。
使用水准仪测量监测点与水准基点之间的高差，通过比较不同时期的高差数据，可以计算出垂直位移的量值。
2、静力水准测量法静力水准测量系统是一种基于连通器原理的高精度垂直位移测量系统。
在挡土墙上布置一系列的静力水准仪，通过测量液体压力的变化来计算各监测点的相对垂直位移。
三、倾斜监测1、倾斜仪测量法倾斜仪可以直接测量挡土墙的倾斜角度。
常见的倾斜仪有水准式倾斜仪、电子倾斜仪等。
将倾斜仪安装在挡土墙上，定期读取倾斜仪的测量数据，从而了解挡土墙的倾斜情况。
2、差异沉降法通过测量挡土墙上不同位置的垂直位移，如果不同位置的垂直位移存在差异，就可以推断出挡土墙发生了倾斜。
四、裂缝监测1、人工观测法定期对挡土墙的表面进行巡视，用肉眼观察是否有裂缝出现。
建筑物裂缝观测监测方案
建筑物裂缝观测监测方案裂缝观测是为了及时了解建筑物裂缝的现状和发展情况，以便采取有效的措施加以处理。
裂缝观测的内容包括裂缝的分布位置、走向、长度、宽度及其变化程度。
观测的裂缝数量应根据需要而定，主要的或变化大的裂缝应进行观测。
裂缝观测的技术要求包括测定裂缝的分布位置和变化情况，对需要观测的裂缝统一进行编号，并布设两组观测标志。
观测标志应具有可供量测的明晰端面或中心，长期观测可采用镶嵌或埋入墙面的金属标志、金属杆标志或楔形板标志，短期观测可采用油漆平行线标志或用建筑胶粘贴的金属片标志。
对于数量少、量测方便的裂缝，可采用比例尺、小钢尺或游标卡尺等工具定期量出标志间距离求得裂缝变化值，或用方格网板定期读取“坐标差”计算裂缝变化值；对于大面积且不便于人工量测的众多裂缝宜采用交会测量或近景摄影测量方法；需要连续监测裂缝变化时，可采用测缝计或传感器自动测记方法观测。
裂缝观测的周期应根据其裂缝变化速度而定，开始时可半月测一次，以后一月测一次。
裂缝宽度数据应量至0.1mm，每次观测应绘出裂缝的位置、形态和尺寸，注明日期，并拍摄裂缝照片。
裂缝观测应提交裂缝位置分布图、裂缝观测成果表和裂缝变化曲线图。
为了观测裂缝的发展情况，要在裂缝处设置观测标志。
设置标志的基本要求是当裂缝开展时标志就能相应地开裂或变化，并能正确地反映建筑物裂缝发展情况。
观测标志的形式一般采用石膏板标志、白铁片标志或专用仪器设备观测的标志。
其中，石膏板标志用厚10mm、宽约50~80mm的石膏板，在裂缝两边固定牢固，当裂缝继续发展时，石膏板也随之开裂，从而观察裂缝继续发展的情况。
白铁片标志则是在裂缝两侧各设置一个白铁片，在裂缝变化时，两个白铁片之间的距离也会发生变化，从而观察裂缝的变化情况。
应根据裂缝的特点和变化情况确定，通常为每季度或半年进行一次观测。
对于裂缝变化较快或需要连续监测的，可缩短观测周期。
观测结果应及时记录和处理，发现异常情况应及时报告有关单位和专家进行处理。
简述裂缝观测的内容及方法
简述裂缝观测的内容及方法一、简述裂缝观测的内容裂缝观测是指对建筑物或者其他工程结构中出现的裂缝进行检测和分析的过程。
主要目的是为了及时发现和解决结构中存在的问题，保证结构的安全性和稳定性。
裂缝观测的内容主要包括裂缝位置、形态、长度、宽度、深度等方面。
二、裂缝观测的方法1. 视觉检查法视觉检查法是最基本的一种裂缝观测方法，通过肉眼对建筑物或者其他工程结构进行检查，记录下裂缝位置和形态等信息。
这种方法适用于对较小规模的建筑物或者结构进行检测。
2. 测量仪器法测量仪器法是一种比较精确的裂缝观测方法。
常用仪器有激光扫描仪、全站仪、经纬仪等。
通过使用这些仪器可以精确地测量出裂缝长度、宽度和深度等参数，并且可以将数据保存在电脑上进行分析。
3. 录像监控法录像监控法是一种实时监控裂缝变化情况的方法。
通过安装摄像头对裂缝进行拍摄，并且将数据传输到中央处理器上进行分析。
这种方法可以实时监测裂缝的变化情况，及时发现问题并采取措施。
4. 声波检测法声波检测法是一种利用声波对裂缝进行检测的方法。
通过将声波传输到建筑物或者结构中，利用接收器接收回来的信号进行分析，从而判断出裂缝的位置和形态等信息。
这种方法可以对深度较大的裂缝进行检测。
5. 红外线扫描法红外线扫描法是一种通过红外线对建筑物或者结构进行检测的方法。
通过使用红外线扫描仪可以精确地测量出建筑物或者结构表面温度分布情况，从而判断出是否存在异常情况，进而发现裂缝等问题。
三、裂缝观测的注意事项1. 在进行裂缝观测之前需要对仪器设备进行校准和调试，确保其精度和稳定性。
2. 在使用仪器设备时需要按照说明书进行操作，并且注意安全事项。
3. 在记录数据时需要准确地记录裂缝的位置、形态、长度、宽度和深度等参数，并且需要保证数据的可靠性。
4. 在进行裂缝观测时需要注意环境因素的影响，如温度、湿度等因素可能会对观测结果产生影响。
5. 在发现异常情况时需要及时采取措施，避免出现安全事故。
水库裂缝观测监测方案
水库裂缝观测监测方案1. 引言水库是一种重要的水利工程，裂缝的出现可能会对水库的结构安全产生影响。
为了及时掌握水库裂缝的情况，必须制定一套科学有效的观测监测方案。
2. 观测监测方法2.1 可视观测采用人工巡视的方式，定期检查水库周围是否存在明显的裂缝，对发现的情况进行记录和评估。
此观测方法简便易行，适用于水库边坡陡峭处以及其他裂缝易发生的位置。
2.2 地质雷达利用地质雷达仪器，对水库周围的地质情况进行探测。
通过分析雷达波反射信号，可以探测到地下裂隙的存在情况。
地质雷达具有高精度和高可靠性的特点，适合用于发现潜在的裂隙。
2.3 摄像监测安装摄像头，对水库周围的裂缝进行实时监测。
摄像监测可以记录裂缝的变化情况，并生成图像和视频资料。
这种方法可以提供直观的数据，有助于及时判断裂缝的演化趋势。
3. 观测监测频率3.1 可视观测可视观测应定期进行，最好每季度一次。
对于裂缝发生较多的地区，可以适当增加观测频率。
3.2 地质雷达地质雷达的使用频率可以根据实际情况进行调整。
对于初次使用地质雷达的地区，可以每半年进行一次检测；对于裂缝较为频繁的区域，可以适当缩短检测间隔。
3.3 摄像监测摄像监测需要进行24小时不间断地记录。
可以根据需要设置不同的图像采集频率，一般情况下每天采集一次即可。
4. 数据处理和分析对于观测获得的数据，应进行及时的处理和分析。
可以利用数据处理软件对裂缝的长度、宽度、变形等参数进行计算和统计。
同时，还可以进行数值模拟，预测裂缝的演变趋势。
5. 结论水库裂缝的观测监测是保障水库结构安全的重要手段。
通过可视观测、地质雷达和摄像监测等方法，可以及时掌握裂缝的变化情况，为水库的维护和管理提供技术支持。
裂缝宽度观测仪安全操作保养规定
裂缝宽度观测仪安全操作保养规定裂缝宽度观测仪是一种常用于道路、桥梁、建筑物等结构物的安全检测仪器，能够监测结构物的裂缝宽度变化，及时发现结构缺陷，以保证结构安全和正常运行。
然而，使用裂缝宽度观测仪也需要注意专业技能和安全知识。
因此，编制裂缝宽度观测仪安全操作保养规定，以指导观测仪器的正确使用和保养。
一、安全操作规定1. 观测仪器前准备在使用之前，应对观测仪器进行检查，确保观测仪器状态良好，没有因摔跌或散热等因素造成的损坏。
检查电源是否安全，并确保所有的连接器都连接牢固。
检查仪器屏幕是否干净，如果有污点应该进行清洁。
2. 使用环境要求（1）工作场所应该干燥、通风、光线充足、无粉尘。
电气设备的使用环境温度为0℃~40℃；相对湿度不得超过85%。
（2）观测仪器必须放在平稳的地方，以免出现突然移动和摔落的情况。
（3）在观测仪器周围2m的范围内，禁止存在其他电磁波源，以免影响观测仪器的性能。
3. 操作规范（1）请在操作前仔细阅读《裂缝宽度观测仪使用说明书》。
以避免操作不当导致设备受损或误差增大。
（2）观测操作应由经过专业培训的工程技术人员进行。
对于非专业人员使用观测仪，应经过指导和培训。
（3）操作时要穿戴好个人防护装备。
避免直接接触观测仪导线和其他相关部件。
4. 紧急事态处理在观测过程中，如果出现异常震动或设备故障等情况时，应立即停止操作，切断电源，确认现场安全，避免事故的发生。
二、保养规定1. 操作后仪器的检查在操作完成后要检查视频光学设备的各种固定件、连接线、光路部分是否松动，采用尽可能不使用粉尘发生器的方法清理打印机（或热转印机）和细孔（REF）滤器堵塞情况。
需要检查设备内部的异物是否清除。
2. 观测仪器的日常保养（1）观测仪器应该放在干燥、通风、光线充足的地方。
（2）每次使用观测仪器前，先清洗仪器屏幕。
使用特制清洗剂，水和精纯酒精混合液可以清洗观测仪器表面。
（3）对于连接部分需要采用1/4转秒钟的旋转手法，确保有足够的接触并且没有断开的情况，特别是视频部分的连接线。
建筑变形观测(沉降、倾斜、裂缝、位移观测)知识
建筑变形观测（沉降、倾斜、裂缝、位移观测）知识建筑变形观测起了什么作用？为保证建筑物在施工、使用和运行中的安全，以及为建筑物的设计、施工、管理及科学研究提供可靠的资料，在建筑物施工和运行期间，需要对建筑物的稳定性进行观测，这种观测称为建筑物的变形观测。
建筑物变形观测包括哪些内容？建筑物沉降观测建筑物倾斜观测建筑物裂缝观测建筑物位移观测1建筑物的沉降观测建筑物沉降观测是用水准测量的方法，周期性地观测建筑物上的沉降观测点和水准基点之间的高差变化值。
01 水准基点的布设水准基点是沉降观测的基准，因此水准基点的布设应满足以下要求：1）要有足够的稳定性水准基点必须设置在沉降影响范围以外，冰冻地区水准基点应埋设在冰冻线以下0.5m。
2）要具备检核条件为了保证水准基点高程的正确性，水准基点最少应布设三个，以便相互检核。
3）要满足一定的观测精度水准基点和观测点之间的距离应适中，相距太远会影响观测精度，一般应在100m范围内。
02 沉降观测点的布设进行沉降观测的建筑物，应埋设沉降观测点，沉降观测点的布设应满足以下要求：1）沉降观测点的位置沉降观测点应布设在能全面反映建筑物沉降情况的部位，如建筑物四角，沉降缝两侧，荷载有变化的部位，大型设备基础，柱子基础和地质条件变化处。
2）沉降观测点的数量一般沉降观测点是均匀布置的，它们之间的距离一般为10～20m。
3）沉降观测点的设置形式03 沉降观测1）观测周期a.当埋设的沉降观测点稳固后，在建筑物主体开工前，进行第一次观测。
b.在建（构）筑物主体施工过程中，一般每盖1～2层观测一次。
如中途停工时间较长，应在停工时和复工时进行观测。
c.当发生大量沉降或严重裂缝时，应立即或几天一次连续观测。
d.建筑物封顶或竣工后，一般每月观测一次，如果沉降速度减缓，可改为2～3个月观测一次，直至沉降稳定为止。
2）观测方法观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。
裂缝监测实施细则
裂缝监测实施细则一、背景介绍裂缝监测是对建造物、土地或者其他结构中的裂缝进行定期观测和记录的过程。
裂缝的形成可能是由于地质活动、结构变形或者其他因素引起的。
裂缝监测的目的是及早发现裂缝的变化，并采取相应的措施进行修复和加固，以确保结构的安全性和稳定性。
二、监测方法1. 定点测量法：在裂缝的两端或者裂缝附近设置测点，使用测距仪或者测量仪器进行定期测量，记录裂缝的长度和宽度。
测量应在相同的季节和时间进行，以便进行准确的比较分析。
2. 建造物变形监测法：通过在建造物的不同部位安装测点，使用变形测量仪器对建造物的位移进行监测。
这种方法可以更全面地了解建造物的变形情况，并及时发现裂缝的变化。
3. 土壤监测法：通过在土壤中埋设测点，使用土壤应变仪或者土壤位移仪器进行监测。
这种方法可以了解土壤的变形情况，从而判断土壤的稳定性和对建造物的影响。
三、监测频率1. 定期监测：根据结构的重要性和裂缝的情况，制定定期监测计划。
普通情况下，每半年进行一次监测是比较合理的，以便及时发现裂缝的变化。
2. 特殊情况监测：在发生地震、暴雨等自然灾害或者重大施工活动时，应加强对裂缝的监测，以便及时评估风险并采取相应的措施。
四、监测记录和报告1. 监测记录：对每次监测的结果进行详细记录，包括测量日期、测点位置、裂缝长度和宽度、建造物位移等数据。
记录应准确、清晰，并保存在监测档案中。
2. 监测报告：定期编制监测报告，对监测结果进行分析和评估，并提出相应的建议和措施。
报告应包括监测的目的、方法、监测结果、分析和评估、建议和措施等内容。
五、监测结果分析和处理1. 裂缝变化的评估：根据监测数据和分析结果，评估裂缝的变化趋势和稳定性。
如果裂缝的变化超过了安全范围，应及时采取相应的措施进行修复和加固。
2. 修复和加固措施：根据裂缝的原因和变化情况，制定相应的修复和加固方案。
修复和加固措施应由专业工程师进行设计，并按照像关标准和规范进行施工。
3. 监测结果的应用：监测结果可用于评估结构的安全性和稳定性，为建造物维护和管理提供依据。
建筑物变形与裂缝观测
建筑物变形与裂缝观测倾斜观测在进行观测之前，首先要在进行倾斜观测的建筑物上设置上、下两点或上、中、下三点标志，作为观测点，各点应位于同一垂直视准面内。
如图4-205所示，M、N为观测点。
如果建筑物发生倾斜，MN将由垂直线变为倾斜线。
观测时，经纬仪的位置距离建筑物应大于建筑物的高度，瞄准上部观测点M，用正倒镜法向下投点得N,如N与N点不重合，则说明建筑物发生倾斜，以a表示N、N之间的水平距离，a 即为建筑物的倾斜值。
若以H表示其高度，则倾斜度为：图4-205倾斜观测i=arcsin（a/H）（4-83）高层建筑物的倾斜观测，必须分别在互成垂直的两个方向上进行。
当测定圆形构筑物（如烟囱、水塔、炼油塔）的倾斜度时（图4-206），首先要求得顶部中心对底部中心的偏距。
为此，可在构筑物底部放一块木板，木板要放平放稳。
用经纬仪将顶部边缘两点A、A'投影至木板上而取其中心A0，再将底部边缘上的两点B与B'也投影至木板上而取其中心B0，A0B0之间的距离a就是顶部中心偏离底部中心的距离。
同法可测出与其垂直的另一方向上顶部中心偏离底部中心的距离b。
再用矢量相加的方法，即可求得建筑物总的偏心距即倾斜值。
即：c=2+b2（4-84）图4-206偏心距观测构筑物的倾斜度为：i=c/H(4-85)裂缝观测建筑物发现裂缝，除了要增加沉降观测的次数外，应立即进行裂缝变化的观测。
为了观测裂缝的发展情况，要在裂缝处设置观测标志。
设置标志的基本要求是，当裂缝开展时标志就能相应的开裂或变化，正确的反映建筑物裂缝发展情况。
其形式有下列三种：1．石膏板标志用厚10mm,宽约50〜80mm的石膏板(长度视裂缝大小而定)，在裂缝两边固定牢固。
当裂缝继续发展时，石膏板也随之开裂，从而观察裂缝继续发展的情况。
2．白铁片标志如图4-207所示，用两块白铁片，一片取150mm X150mm的正方形，固定在裂缝的一侧，并使其一边和裂缝的边缘对齐。
裂缝监测实施细则
裂缝监测实施细则一、背景介绍裂缝是地表或者建造物上的一种常见的结构缺陷，其产生可能是由于地壳运动、地震、地基沉降、结构变形等原因引起的。
裂缝的浮现可能会导致建造物的结构不稳定，甚至危及人员生命安全。
因此，裂缝监测的实施对于及时发现和处理裂缝问题具有重要意义。
二、监测目的裂缝监测的目的是通过对裂缝的定期观测和记录，获取裂缝的变化情况，以便及时采取相应的措施，确保建造物的结构安全和人员的安全。
三、监测方法1. 观测点的选择：根据建造物的结构特点和裂缝的分布情况，选择代表性的观测点进行监测。
观测点应包括建造物的主要结构部位和易发裂缝区域。
2. 监测设备的安装：在每一个观测点上安装裂缝计量仪器，如裂缝计量尺、裂缝计量仪等。
安装过程中应确保设备的稳定性和准确性。
3. 监测频率：根据裂缝的情况和建造物的使用状况，确定监测的频率。
普通情况下，建议每季度进行一次监测，并在重大地震或者其他自然灾害发生后进行特殊监测。
4. 数据记录和分析：每次监测完成后，将监测数据记录下来，并进行数据分析。
可以使用电子表格或者专门的监测软件进行数据管理和分析。
四、监测内容1. 裂缝的形态：记录裂缝的长度、宽度、深度等参数，并绘制裂缝的示意图。
可以使用测量仪器进行测量，也可以通过人工观测进行记录。
2. 裂缝的变化：比较不同时间点的裂缝数据，分析裂缝的变化趋势。
特殊关注裂缝的扩展、变形、闭合等情况。
3. 环境因素的影响：记录监测期间的环境因素，如温度、湿度、地震等，以便分析这些因素对裂缝变化的影响。
五、监测结果的处理1. 正常情况下，如果裂缝的变化在合理范围内，可以继续进行定期监测，并保持监测记录的完整性。
2. 如果裂缝的变化超出了正常范围，应即将采取措施进行修复或者加固。
修复或者加固的具体措施应根据裂缝的性质和严重程度进行决策。
3. 在重大地震或者其他自然灾害发生后，应即将进行特殊监测，并根据监测结果及时采取应急处理措施。
六、监测报告每次监测完成后，应编制监测报告，包括以下内容：1. 监测目的和方法的介绍。
楼面静载试验
楼面静载试验标准化工作室编码[XX968T-XX89628-XJ668-XT689N]试验检测内容及测点布置本次楼板静载试验主要测试三项内容，分别为楼板应变测试、楼板挠度测试和裂缝变化情况。
（1）应变测试：采用电阻式应变片和静态应变仪测试，共布置11个应变测试点，分别布置在板跨中位置的双向四分点处。
所有的应变测点均布置在楼板的下表面。
在静载试验中分别测试各级荷载作用下和卸载后楼板应变的变化情况。
应变测点布置如下图所示。
（2）挠度测试：采用吊锤法测试，测试仪表为精密百分表，共布置9个挠度测点，分别布置在板跨中位置的双向四分点处。
所有的挠度测点均布置在楼板的下表面。
在静载试验中分别测试在各级荷载作用下和卸载后楼板挠度的变化情况。
（3）裂缝观测：采用10倍放大镜和裂缝观测仪测试，主要观测在荷载作用下楼板新裂缝和现有楼板裂缝的发展情况。
4、加载方式此次楼板静载试验采用堆载法施加荷载，堆载采用袋装水泥（每袋50kg）加载。
试验楼板楼面活荷载的标准值为2.0kN/㎡，根据《建筑结构荷载规范》GB50009-2001中3.2荷载组合及业主要求，加荷限值拟为2.0×1.4=2.8kN/㎡，试验荷载取为2.8kN/㎡，加载、卸载见表1。
表1〃加载、卸载控制表（t）荷载等级加载卸载Ⅰ级Ⅱ级Ⅲ级Ⅰ级Ⅱ级重量2.51.251.252.52.55、加载方法（1）试验前在试验区间的楼板面上，以1m×1m划出分格，试验时按每级施加荷载量所需的重量、袋数，用人工搬放在试验区间的每一方格内。
（2）本次试验分3级加荷和卸荷，每级荷载加载和卸载后的持续时间为10分钟。
最后一级加荷和卸载后持续时间为30分钟。
6、量测仪器装置TST3821E无线静态应变测试分析系统、桥式应变片、导线、百分表等。
7、试验量测内容每级加载后量测楼板及梁砼的应变、结构挠度变形值及裂缝最大宽度控制。
8、试验结果整理根据数据记录，整理成表格并绘制荷载-应变曲线、荷载-挠度曲线等。
裂缝监测实施细则
裂缝监测实施细则一、背景介绍裂缝监测是指对建造物、土地、岩石或者其他结构中的裂缝进行定期观测和记录，以评估其变化情况并采取相应的措施。
裂缝的形成可能是由于地质运动、结构变形、地下水位变化等原因引起的，因此对裂缝进行监测可以匡助我们了解结构的稳定性和安全性，及时发现潜在的风险并采取措施进行修复。
二、监测目的裂缝监测的主要目的是：1. 评估结构变形情况：通过监测裂缝的长度、宽度、方向等参数，了解建造物或者结构体的变形情况，并判断其是否超过了安全范围。
2. 预警风险：监测裂缝的变化趋势，及时发现裂缝扩大或者变形加剧的迹象，预警潜在的风险。
3. 制定维护计划：根据监测数据，制定相应的维护计划，及时进行修复和加固工作，确保建造物或者结构体的安全性。
三、监测方法裂缝监测可以采用以下方法进行：1. 目视观测法：通过肉眼观察裂缝的长度、宽度、方向等参数，并记录下来。
这种方法简单易行，但精度较低，适合于裂缝变化较慢的情况。
2. 测量仪器法：使用测量仪器如测距仪、经纬仪等对裂缝进行精确测量。
这种方法精度较高，适合于裂缝变化较快的情况。
3. 自动监测系统：利用传感器和数据采集设备，实时监测裂缝的变化情况，并将数据传输到中央控制系统进行分析和记录。
这种方法适合于长期、大范围的监测工作，可以实现自动化和远程监测。
四、监测频率裂缝监测的频率应根据具体情况确定，普通可以分为以下几种情况：1. 日常监测：对于重要建造物或者结构体，应每天进行一次日常监测，记录裂缝的变化情况。
2. 定期监测：对于普通建造物或者结构体，可以每周、每月或者每季度进行一次定期监测，记录裂缝的变化情况。
3. 特殊监测：对于存在较大风险的建造物或者结构体，可以根据需要进行特殊监测，如在地震、暴雨等自然灾害发生先后进行监测，以评估其稳定性和安全性。
五、监测记录和报告裂缝监测应编制监测记录和报告，包括以下内容：1. 监测数据：记录裂缝的长度、宽度、方向等参数，并绘制相应的监测图表。
裂缝宽度观测仪安全操作及保养规程
裂缝宽度观测仪安全操作及保养规程前言裂缝宽度观测仪是一种用于测量裂缝宽度的设备，广泛应用于建筑、桥梁等领域。
为确保设备的安全运行和正常使用，本文将介绍裂缝宽度观测仪的安全操作及保养规程。
安全操作1. 操作前在使用前，请确认以下事项：•仪器应放置于平稳、防尘、通风良好的场所；•仪器应接入适当的电源，并将仪器接地；•如发现仪器或附件存在质量问题，应未经修复前暂停使用；•在使用前请阅读本操作手册。
2. 操作中操作裂缝宽度观测仪时，请注意以下事项：•操作人员应穿着合适的防护装备，如手套、护眼镜等；•操作人员应确保操作过程中不对设备进行非法修改；•避免将食物、饮料等放置在设备附近；•操作人员应随时关注仪器的工作状态，如出现异常情况应立刻停止使用。
3. 操作后操作结束后，请注意以下事项：•断开电源；•清理设备表面，注意防止划伤；•存放设备时，请将配件和电源线放置在安全的地方。
保养规程1. 清洁保养裂缝宽度观测仪需要定期进行清洁保养，以确保设备的正常运行。
具体规程如下：•每次使用后，需要清洁仪器表面和附件，防止灰尘积累；•定期检查仪器螺丝是否松动，如发现松动情况请及时拧紧。
2. 保养注意事项在进行裂缝宽度观测仪的保养过程中，请注意以下事项：•保养时，禁止使用酸、碱和化学性较强的清洁剂等有损设备表面的物质；•仪器不应被淋雨或淋泼，防止进水；•使用及存放过程中，请勿撞击或摔打仪器，以免损坏。
总结裂缝宽度观测仪是一种需要慎重操作和保养的设备，为保证仪器的可靠性和准确性，我们应该严格遵守安全操作及保养规程。
通过本文的介绍，相信大家对裂缝宽度观测仪的使用和保养规范已经有了更深入的了解。
裂缝监测实施细则
裂缝监测实施细则一、背景介绍裂缝监测是指对建造物、土地、桥梁等结构物表面浮现的裂缝进行定期观测和记录，以及分析裂缝的变化情况和可能引起的风险。
裂缝监测的目的是及时发现和预防结构物的损坏，保障人员和财产的安全。
二、监测对象裂缝监测的对象包括但不限于以下几类：1. 建造物：包括住宅、商业建造、工业厂房等。
2. 土地：包括土质边坡、堤坝、填方工程等。
3. 桥梁：包括公路桥、铁路桥、高架桥等。
三、监测方法裂缝监测可以采用以下几种方法：1. 观测法：通过人工观察裂缝的变化情况，记录裂缝的长度、宽度、形态等参数。
2. 测量法：使用测量仪器，如裂缝计、激光扫描仪等，对裂缝进行精确测量，获取更准确的数据。
3. 影像法：利用无人机、卫星等遥感技术，对裂缝进行拍摄或者扫描，获取高清影像，进行分析和比对。
四、监测频率裂缝监测的频率应根据监测对象的重要性和风险等级来确定，普通分为以下几个等级：1. 高风险等级：监测频率为每月一次，以确保及时发现异常情况。
2. 中风险等级：监测频率为每季度一次，以确保及时掌握裂缝变化趋势。
3. 低风险等级：监测频率为每半年一次，以确保对裂缝的长期变化有所了解。
五、监测记录裂缝监测的记录应包括以下内容：1. 监测时间：记录每次监测的具体日期和时间。
2. 监测地点：记录监测对象的具体位置和坐标。
3. 裂缝参数：记录裂缝的长度、宽度、形态等参数，并进行标注和绘图。
4. 变化情况：记录每次监测中裂缝的变化情况，如增长、缩小、形态变化等。
5. 分析评估：根据监测数据进行分析和评估，判断裂缝变化对结构物的影响程度。
六、数据分析裂缝监测数据的分析可以采用以下方法：1. 趋势分析：根据历次监测数据，利用数学模型进行趋势分析，预测裂缝的未来变化趋势。
2. 风险评估：根据裂缝的变化情况和结构物的重要性，对风险进行评估，提出相应的防护措施。
3. 比对分析：将不同时间段的监测数据进行比对，分析裂缝的变化速率和变化规律。
裂缝宽度观测仪设备安全操作规程
裂缝宽度观测仪设备安全操作规程1. 前言裂缝宽度观测仪是一款用于检测土壤、岩石等材料中的裂缝大小和位置的设备。
准确和安全地使用裂缝宽度观测仪是非常重要的，本文档将详细介绍在使用该设备时需要注意的安全事项。
2. 设备检查在使用裂缝宽度观测仪之前，应该进行设备检查以确保安全和准确性。
2.1 电源连接•检查交流电源插头是否已经正确插入电源插座。
•如果使用电池，请确保电池放置正确，并检查电池的电量是否充足。
2.2 线缆连接•检查所有线缆连接是否牢固，并确保没有损坏或松动的线缆。
2.3 测量传感器•检查测量传感器是否运作正常，并确保其表面没有磨损或裂纹。
2.4 数据处理器•检查数据处理器是否运作正常，并确保其屏幕干净无损。
3. 设备使用在使用裂缝宽度观测仪时，应该遵循以下安全操作规程，以确保您和周围的人员的安全，并准确地进行测量。
3.1 标记和量尺•在进行测量之前，应该在样品表面标记区域，以避免重复测量，或测量错误的位置。
•在量尺时，应该使用精密的测量工具，如卡尺或微型游标卡尺。
请勿使用过时或不准确的测量工具。
3.2 仪器设置•在对裂缝进行测量前，应该对裂缝宽度观测仪进行正确的设置和校准。
这个过程应该由熟悉仪器的专业人士进行。
•如果您使用过裂缝宽度观测仪进行测量，应该确保给定的设置参数与先前的参数设置相同。
3.3 安全测量•在进行测量时，应该避免在测量传感器上施加剧烈打击或外力，以防止测量精度的影响。
•使用裂缝宽度观测仪时，应该保持清醒、警觉，不要饮酒或药物过量，以避免精神状态不佳影响安全。
4. 安全存储•在使用完裂缝宽度观测仪后，请将其放置到一个安全的地方，远离儿童和未经授权的人员，以防止任何意外。
5. 结论裂缝宽度观测仪是一款用于监测地壳变化的重要设备。
使用该设备时，应该严格遵守本文档中的操作规程，确保操作安全和测量准确。
简述裂缝观测的内容及方法
简述裂缝观测的内容及方法引言裂缝观测是地质工程与岩土工程中的一个重要内容，它的目的是为了了解地下结构的变形情况，判断岩石或土体的稳定性，从而对地下工程进行合理的设计和施工。
本文将从裂缝观测的内容和方法两个方面进行探讨。
裂缝观测的内容裂缝观测的内容主要包括以下几个方面：1. 裂缝类型的观测裂缝可以分为各种不同的类型，包括张性裂缝、剪性裂缝、剪裂缝和断张性裂缝等。
观测裂缝类型的目的是为了了解地下结构的变形方式，对地下工程的稳定性评价提供依据。
2. 裂缝的形态和尺寸观测裂缝的形态和尺寸观测是裂缝观测的基本内容。
观测裂缝的长度、宽度、深度等尺寸参数，可以帮助工程师判断地下结构的变形情况和工程的稳定性。
3. 裂缝的变形观测除了观测裂缝的形态和尺寸，还需要观测裂缝的变形情况。
裂缝的变形包括裂缝的扩展、闭合、滑动和位移等。
通过对裂缝的变形观测，可以判断地下结构的变形趋势和稳定性。
4. 裂缝的活动性观测裂缝的活动性观测是裂缝观测的一个重要内容。
观测裂缝的活动性，可以判断地下结构的稳定性和岩石或土体的变形趋势，为工程设计和施工提供依据。
裂缝观测的方法裂缝观测涉及到很多的方法和仪器设备，下面列举了一些常用的方法：1. 目视观测法目视观测法是裂缝观测中最简单、直接的方法。
通过人眼观察裂缝的形态、尺寸和变形情况，进行判断和记录。
这种方法适用于裂缝较明显，尺寸较大的情况下。
2. 铅垂线法铅垂线法是一种常用的裂缝观测方法。
通过在裂缝上拉直一根铅丝，并垂直测量距离，可以得到裂缝的位移和变形情况。
这种方法适用于裂缝较细小和深度较大的情况下。
3. 水尺法水尺法是一种利用水尺进行裂缝观测的方法。
通过在裂缝两侧设置水尺，并记录水尺的读数变化，可以判断裂缝的位移和变形情况。
这种方法适用于裂缝较宽且水平变形较大的情况下。
4. 光学投影法光学投影法是一种采用投影仪在裂缝两侧进行投影来观测裂缝位移的方法。
通过投影仪上的标尺读数，可以计算出裂缝的位移和变形情况。
康科瑞公司 KON-FK(N)裂缝宽度检测仪 说明书
KON—FK(N)裂缝宽度检测仪用户手册北京市康科瑞工程检测技术有限责任公司电话：010-******** 网址：一概述 (1)1.1用途 (1)1.2 仪器的组成 (1)二功能介绍 (2)2.1 宽度测试 (2)三注意事项 (5)电话：010-******** 网址：一概述1.1 用途本仪器用于不同材质结构表面裂缝的宽度实时自动检测和裂缝开裂过程的实时观测。
1.2 仪器的组成仪器由主机、摄像头以及连接主机和摄像头的信号线组成，如图1. 使用时用信号线将摄像头和主机连接起来，启动仪器即可。
图1-1 仪器的组成电话：010-******** 网址：二功能介绍2.1宽度测试启动仪器后，进入裂缝宽度的测试界面（如图2-1），测试方法如下：1)将仪器和摄像头连接好，打开电源，进入测试状态。
2)将摄像头紧靠在在被测裂缝上，使裂缝的上、下端部穿过屏幕的上下边界线，类似于图2-1的图像。
3)裂缝测试部位为裂缝与标尺相交的部位，测试时要尽量保证裂缝与水平线垂直，保证测试的精度。
4)移动探头，调整裂缝显示位置，使裂缝的一个边缘对准一个整的刻度线，读取另一边缘的刻度值。
两个边缘的刻度值之差为裂缝的宽度值，记录裂缝的宽度值，完成测试。
电话：010-******** 网址：图 2-1 测试界面注：如摄像头未连接或连接异常，仪器显示黑屏并在右上方闪动，那是“No Sensor”标志，连接摄像头后标志消失，自动进入测试状态。
2.2量程切换仪器具备2mm和3mm两个量程范围，按下仪器“确定”键切换到2mm量程，按下“返回”切换到3mm量程；各量程显示相应的刻度尺，其他测量方式同前。
2.3图像移动如因摄像头位置原因造成显示的裂缝位置不方便与刻度尺对照，可按下仪器右下方的四个方向键移动图像到合适的位置，电话：010-******** 网址：四个方向键按动一下移动一个显示点，长时间按住则图像连续移动。
2.4版本查看仪器内部采用数字式软件图像采集，可以通过下述操作查看软件版本：1)在未连接摄像头的情况下启动仪器或在仪器运行状态下直接拔出摄像头，仪器进入右上方闪动有“No Sensor”的状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
裂缝宽度观测仪
ZBL-F101 ZBL-F103 ZBL-F610
ZBL-F101裂缝宽度观测仪
1.应用领域
桥梁、隧道、墙体、混凝土路面、金属表面等裂缝宽度的定量检测。
2.性能特点
采用现代电子成像技术，将被测结构裂缝原貌成像于主机显示屏幕上，通过屏幕上高精准激光刻度尺，读出真实可靠的裂缝宽度数据。
3.依据标准
中华人民共和国《房屋安全鉴定标准》----- GJ125-99 4.技术参数
5.标准配置
ZBL-F103裂缝宽度观测仪（智能型）
1. 应用领域：
用于桥梁、隧道、墙体、混凝土路面、金属表面等裂缝宽度的量检测。
2.
性能特点：
采用现代电子成像技术，将被测物体表面裂缝原貌实时显示在4.3 寸彩色屏幕上； 国际首创裂缝宽度自动判读、手动判读，电子标尺人工判读三种模式，最高分辨率达0.0025mm 确保微细裂缝的判读准确； 独特的自校准功能，可用标准刻度板进行校准，操作方便、可靠。
海量存储空间，可以存储10000张裂缝原貌图像，并可将图像传输至U 盘存储； 具有强大的文件管理功能，可按构建名称进行管理，查询更方便； 专业的分析处理软件对裂缝进行更深入的分析，并生成检测报告。
3. 依据标准：
中华人民共和国《房屋安全鉴定标准》------------------------------GJ125—99 4. 技术参数：
5. 产品配置：
主机传感器信号线校验标准刻度板
ZBL-F610裂缝测深仪
1．应用领域
ZBL-F610裂缝测深仪是混凝土等非金属材料表面裂缝深
度检测的专用智能化检测仪。
系统在规程理论指导下，通过大量的试验，简化了测试方
法，提高测试效率和效果。
从而改变了人们以往“裂缝深度测
不准”的观念。
2．性能特点
智能判读裂缝深度，缝深数值直接显示，数据准确、可靠；
中文界面，显示信息直观、丰富，操作便捷；
windows 下的分析软件，功能强大，数据分析、查找、备份；轻而易举，并且可以生成WORD 格式的检测报告；
内置可充电池供电，满足野外环境使用，经济环保。
3．技术参数
4．依据标准
超声法检测混凝土缺陷技术规程------------------CECS 21:2000 5．标准配置
ZBL-F800裂缝综合测试仪
1．应用领域
用于桥梁、隧道、墙体、混凝土路面、金属表面等裂缝深度检测和裂缝宽度检测及被测裂缝图像存储。
2．性能特点
集裂缝深度、宽度测量于一体的专业裂缝综合测试仪 裂缝深度、宽度测量均具备自动、手动两种判读功能，操作便捷，满足您的需求； 裂缝宽度实时自动识别、手动判读，电子标尺人工判读三种模式，确保微细裂缝的判读准确； 被测物体表面裂缝原貌实时显示在4.3寸彩色屏幕上，可以存储10000张裂缝原貌图像，并可将图像传输至U 盘； 显微传感器即插即拔，操作方便、可靠； 自校准功能，可用标准刻度板进行校准，操作方便、可靠。
强大的文件管理功能，信息查询更加方便、快捷；
专业的分析处理软件对裂缝进行更深入的分析，并生成检测报告。
3．依据标准
中华人民共和国《房屋安全鉴定标准》-------- GJ125—99 超声法检测混凝土缺陷技术规程 --------------- CESC 21：2000。
