根据设计图纸要求，在珍珠岩找坡层之上还设有找平层、保温层和一层卷材防水层，在工期紧张的情况下，根本无法保证基层的干燥度，为确保屋面工程的防水质量，现根据相关要求，在找坡层内增设透气管，各栋的透气管的布置及做法如下图所示：
1、布置：
87-89#楼屋面排气管布置如下图：
90-91#楼屋面排气管布置如下图：
92-94楼屋面排气管布置如下图：
2、做法：
排气管立管采用金属管DN50，水平管采用PVCDN50，在自粘改型沥青卷材施工完成后，按照布置图布设，竖直段和水平段排气管交界处采用五通或三通连接，其端部用透水布或密目铁丝网包裹，防止砂浆堵塞管道口。
用1：3水泥砂浆抹成斜面固定，水泥砂浆固定点间隔不大于2m，水泥砂浆抹面高度不大于50mm。
珍珠岩找坡施工时，注意排气管的成品保护。
水平PVC管，每隔300mm在上下各钻孔一处。
竖向排气管顶部采用弯头，弯头朝下。
在局部按照《屋面工程质量验收规范》要求，做防水补强。
屋面排气管
表C2-1
编号
工程名称
将台乡农民回迁安置房11#、
12#、14#、15#住宅楼及3#车库
东段
交底日期2017.3.7施工单位北京市朝阳田华建筑集团公司分项工程名称屋面排气管交底提要相关施工工艺、质量标准及安全防护
交底内容：
审核人交底人接受交底人
表C2-1
编号
工程名称
将台乡农民回迁安置房11#、
12#、14#、15#住宅楼及3#车库
东段
交底日期2017.3.7
施工单位北京市朝阳田华建筑集团公司分项工程名称屋面排气管交底提要相关施工工艺、质量标准及安全防护
交底内容：
审核人交底人接受交底人。

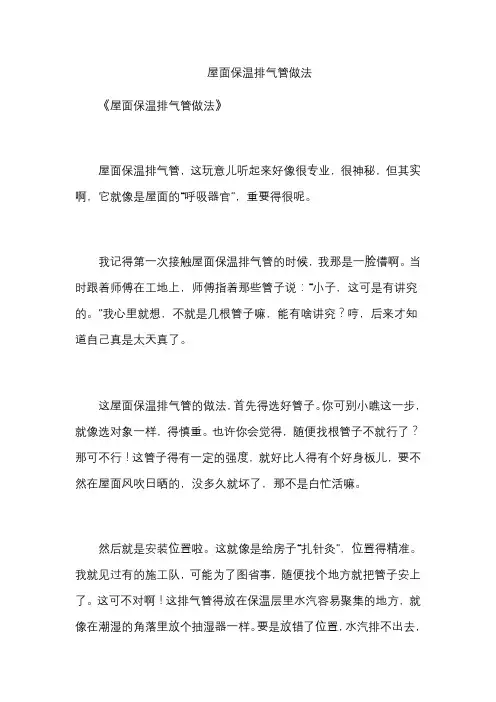

屋面保温排气管做法
