玻璃深加工工艺培训讲义

玻璃的电学性质 玻璃的电学性质主要是电导、介电性和半导性。普通硅酸盐
玻璃属绝缘体，具有离子导电性。
.
3
脆性
即缺少塑性的性能，一般来说，随着强度或硬度 增加，脆性趋势提高。玻璃的最大弱点是脆性大。多 数非晶态金属呈现塑性变形，玻璃、陶瓷、微晶玻璃 则呈现脆性，其根本原因在于材料内部原子间键性不 同。金属键结合呈现塑性，共价键结合、离子键结合 则呈现脆性。玻璃的脆性是由其结构特点决定的，玻 璃的远程无序性使其没有屈服极限阶段，而玻璃的近 程有序性使其在低温下裂纹扩展而不产生塑性变形， 呈现典型的脆性，在一定条件下，裂纹尖端处产生较 大拉应力出现脆性断裂。
许多金属氧化物可以使玻璃着色。不同种类及性质的玻璃（如铅 玻璃、硼硅酸玻璃等）对着色的效果也有所差异。
氧化铁：呈橄榄绿（黄绿-绿） 氧化锰：呈紫色（钠-石灰玻璃、且在强氧化状态下形成） 氧化钴：非常低的含量即会着色，钾含量多的玻璃-呈现纯蓝色， 钠或硼含量多的玻璃-呈现有带红的蓝色 氧化铜：钠石灰玻璃成蓝绿色铅玻璃中呈蓝绿色 氧化亚铜：呈宝石红 硒：钾-石灰玻璃中呈鲜粉红色，钠-石灰玻璃中呈带有棕色之粉 红，铅玻璃中呈带金之琥珀色。
璃的工作特性（粘度等）
原料分析及功能 硅砂：火成岩经崩坏作用而瓷土化所生，内含石英粒，为玻璃主要
原料。 玻璃屑（碎玻璃）：制作玻璃时，玻璃配料投入熔融窑炉，会产生
大量气体。加入玻璃屑的功用，在于防止粉末飞散，降低玻璃熔融温度， 约占30~70%批量。
硼酸（或硼砂）：降低玻璃熔融温度使玻璃具有低澎涨性、化学耐 久性、耐热等优点。
.
6
水对硅酸盐玻璃的侵蚀始于玻璃中的碱离子与水溶液中的氢离子 的交换，其反应为：
Si—O—Na + H+ === Si—OH + Na+
硅酸盐玻璃表面形成SiO2保护膜，以后侵蚀速度变得特别慢。硅 酸盐玻璃一般不耐碱，其侵蚀是通过OH-离子破坏硅氧骨架，使 Si—O—Si键断裂，增加了非桥氧的数目，被破坏的SiO2骨架溶解 到溶液中，发生下列反应：
石灰：降低玻璃之熔融温度并稍加化学耐久性。 纯碱：显著降低玻璃之熔融温度，但会增加玻璃的澎涨性，并降低 化学耐久性。 其他：含镁、钾、锌、铝等腰三角形氧化物成分之原料。
.
9
玻璃的色彩
从前的原料中常含有不纯物，所制造的玻璃或多或少会带有颜色， 所以有色玻璃比无钯玻璃的制造历史更为悠久。今日科技已更了解 玻璃如何着色，并更致力于玻璃色彩的研究开发。
功率 （K 面积 片数 米
Si—O—Si + OH- → Si—OH + —O—Si
.
7
玻璃的温度特性
摄氏450度：徐冷点 摄氏600度：玻璃有下坠现象 摄氏700度：可烤弯玻璃会粘在一起 摄氏800度：熔合像麦牙糖一样会流动 摄氏850度：脱蜕铸造 摄氏900度：吹制 摄氏1000度：拉丝 摄氏1150度：胚心成形 摄氏1300度：压模成形接近水一样柔软 摄氏1450度：熔融点沸点起泡
SiO2>B2O3>（MgO、ZnO、BaO） >Ai2O3>Fe2O3>K2O>NaO>PbO
.
5
玻璃的光学性质
（1）光吸收
光入射到玻璃上时，玻璃中的各组分以不同方式吸收紫外 光、可见光、近红外光和红外光能量，转移至高能态，前三种 吸收使玻璃组分电子能级发生变化，红外光的吸收伴随着离子 振动能级的变化。
.
4
硬度
硬度是表示物体抵抗其他物体侵入的能力。可以用莫氏硬度、显 微硬度、研磨硬度和刻划硬度表示。玻璃硬度为压入硬度，金刚 石正方锥压入试样，量得压痕的对角线，代入：
H=1.854P/L2 得到玻璃硬度H，约5~7之间（根据玻璃组成不 同而不同） 玻璃的硬度决定于化学成分，石英玻璃和含有10%~12%的硼酸盐 玻璃硬度最大，含铅或碱性氧化物的玻璃硬度较小。各种氧化物 组分对提高玻璃硬度的作用大致是：
.
10

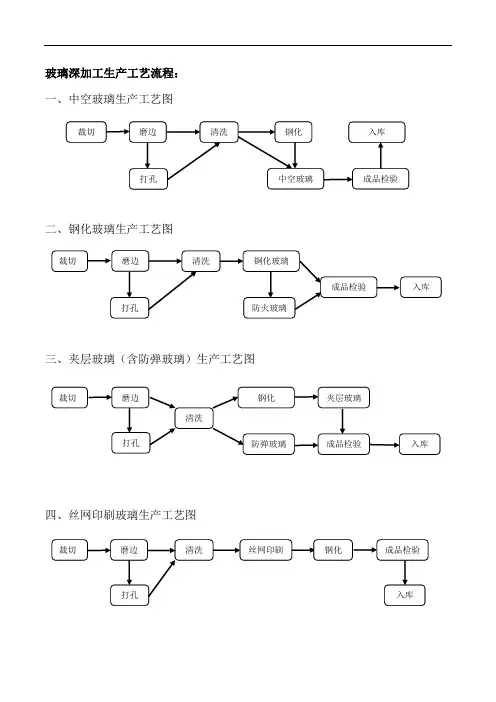

建筑玻璃基本分类
开介玻璃 电子玻璃 家私玻璃 钢化玻璃 夹层玻璃 镀膜玻璃 中空玻璃 工艺玻璃
.
11
开介玻璃
切割开介
经切割处理，呈现一定规格形状的玻璃制品。
生产流程
切割
包装
磨边开介
经切割、磨边处理，具有相应形状和一定安全性的玻璃制品
生产流程
切割
磨边
包装
.
12
Hale Waihona Puke 电子玻璃广泛应用于电子称、显示屏等电子 仪器上的玻璃制品。外观质量要求较高。 生产流程：
（2）折射率
玻璃折射率可以理解为电磁波在玻璃中传播速度的降低。 这是由于光通过玻璃时，光波引起玻璃内部质点的极化变形， 光波损失部分能量，使光速降低。
玻璃的热历史不同，则折射率不同。淬火样品和退火样品在 620℃保温时，折射率趋向平衡的典型变化曲线。
玻璃的化学稳定性
玻璃抵抗表面变质或破坏的能力称为玻璃的化学稳定性。 玻璃几乎不会与除HF外的其他化学物质起反应。
玻璃深加工工艺培训讲义
.
1
Ⅰ 玻璃的定义与通性
玻璃的定义 广义：玻璃（GLASS）是呈现玻璃转
变现象的非晶态固体。 狭义：玻璃是一种在凝固时基本不结
晶的无机熔融物，即通常所说的无机玻 璃，最常见的为钠钙硅玻璃。
.
2
玻璃的基本特性
玻璃的密度 玻璃单位体积的质量称为玻璃密度。它主要取决于构成玻璃
的原子的质量，也与原子堆积的紧密程度及其配位数有关，是表 示玻璃结构的一个标志。玻璃密度与成分的关系十分密切。平板 玻璃和瓶玻璃的密度为2.50~2.52kg/m3，硼硅酸盐玻璃密度为 2.2~2.3 kg/m3。
.
8
玻璃的原料 玻璃的原料主要是硅砂与其他化学物质的结合，加热熔融而成。 一般玻璃是硅酸？成分含有硅、钠、钙、硼、铝等氧化物，经过高
温熔化形成，呈现出晶莹剔透的质感。
三种组成及内容特性效用 1.玻璃形成物组织：含硅砂、硼酸等。 2.玻璃助熔物组织：增加助熔，降低熔融温度，低化学耐久性。 3.玻璃稳定物组织：增加化学耐久性，与助熔物组织调配以控制玻
切割 磨边 钢化 全检 包装
.
13
家私玻璃
一种用于户、内外装饰、装潢领域 的玻璃制品。其特点是外观精美，质量 要求超高。 生产流程：
切割 磨边 钢化 包装
.
14
工 段
设备名称
设备 台数
设备编号
开机 班次
人员配置 （每班）
最大尺寸 （㎜）
最小尺寸 （㎜）
加工厚 度范围 （㎜）
装机额定平均产能（8H/台）
