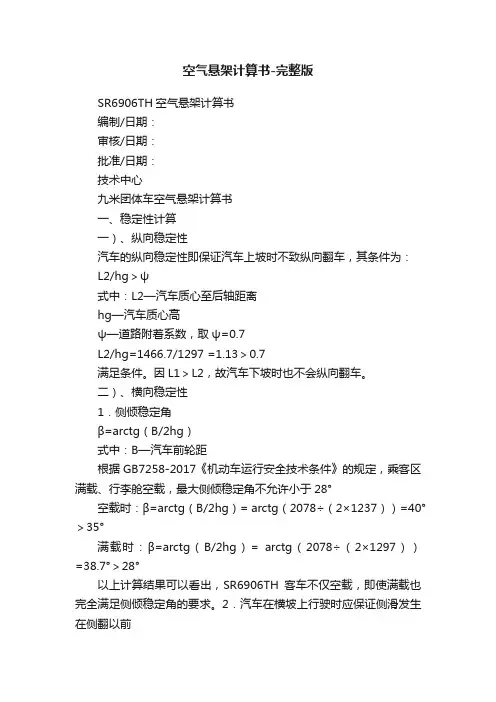

空气悬架计算书-完整版SR6906TH空气悬架计算书编制/日期:审核/日期:批准/日期:技术中心九米团体车空气悬架计算书一、稳定性计算一)、纵向稳定性汽车的纵向稳定性即保证汽车上坡时不致纵向翻车,其条件为:L2/hg>ψ式中:L2—汽车质心至后轴距离hg—汽车质心高ψ—道路附着系数,取ψ=0.7L2/hg=1466.7/1297 =1.13>0.7满足条件。

因L1>L2,故汽车下坡时也不会纵向翻车。

二)、横向稳定性1.侧倾稳定角β=arctg(B/2hg)式中:B—汽车前轮距根据GB7258-2017《机动车运行安全技术条件》的规定,乘客区满载、行李舱空载,最大侧倾稳定角不允许小于28°空载时:β=arctg(B/2hg)= arctg(2078÷(2×1237))=40°>35°满载时:β=arctg(B/2hg)= arctg(2078÷(2×1297))=38.7°>28°以上计算结果可以看出,SR6906TH客车不仅空载,即使满载也完全满足侧倾稳定角的要求。

2.汽车在横坡上行驶时应保证侧滑发生在侧翻以前即:B/(2hg)>ψ空载时:B/(2hg)= 2078÷(2×1237)=0.84 >0.7满载时:B/(2hg)= 2078÷(2×1297)=0.81 >0.7由此可见,SR6906TH客车可以保证侧滑发生在侧翻以前。

二、侧倾计算一)用整车原始数据及其符号二)悬架刚度的计算1.满载时单边簧上负荷(N )8.92-=uG G P 式中:G 为轴荷,G u 为非簧载质量三)前悬架系统布置前悬架装单只高度阀,空气弹簧的安装高度为260mm,车轮中心至车架下平面距离为175mm 。

1.垂直工况的核算1.1.由于采用全空气悬架系统,选用1007K1161205气囊(带腹腔),空气弹簧承受全部垂直负荷。

悬架的设计计算

悬架的设计计算

3.1弹簧刚度弹簧刚度计算公式为:前螺旋弹簧为近似圆柱螺旋弹簧:前n 8D Gd 31411Cs (1)1后螺旋弹簧为圆柱螺旋弹簧:后n 8D Gd 32422Cs (2)式中:G 为弹性剪切模量79000N/mm 2d 为螺旋弹簧簧丝直径,前螺旋弹簧簧丝直径d 1=11.5mm ,后螺旋弹簧簧丝直径d 2=12mm ;1D 为前螺旋弹簧中径,D 1=133.5mm 。

D 2为后螺旋弹簧中径,D 2=118mm 。

n 为弹簧有效圈数。

根据《汽车设计》(刘惟信)介绍的方法,判断前螺旋弹簧有效圈数为4.25圈,即n 前=4.25;后螺旋弹簧有效圈数为 5.5圈,即n 后=5.5。

前螺旋弹簧刚度:=18.93 N/mm后螺旋弹簧刚度:后n 8D Gd 32422Cs =22.6N/mm螺旋弹簧刚度试验值:前螺旋弹簧刚度:18.8N/mm ;1螺旋弹簧刚度计算公式,参考《汽车工程手册》设计篇3141116n Gd D Cs 前后螺旋弹簧刚度:22.78N/mm 。

前螺旋弹簧刚度和后螺旋弹簧刚度计算值与试验值基本相符。

G08设计车型轴荷与参考样车的前轴荷相差<2.0%,后轴荷相差<0.8%。

设计车型直接选用参考样车的弹簧刚度,刚度为:1Cs =18.8 N/mm ;2Cs =22.6 N/mm 。

3.5 减震器参数的确定汽车的悬架中安装减振装置的作用是衰减车身的振动保证整车的行驶平顺性和操纵稳定性。

下面仅考虑由减振器引起的振动衰减,不考虑其他方面的影响,以方便对减振器参数的计算。

汽车车身和车轮振动时,减振器内的液体在流经阻尼孔时的摩擦ARGδβ=M和液体的粘性摩擦形成了振动阻尼,将振动能量转变为热能,并散发到周围的空气中去,达到迅速衰减振动的目的。

汽车的悬架有了阻尼以后,簧载质量的振动是周期衰减振动,用相对阻尼比来评定振动衰减,相对阻尼比的物理意义是指出减振器的阻尼作用在与不同刚度和不同质量的悬架系统匹配时,会产生不同的阻尼效果。

悬架设计计算说明书

悬架设计计算说明书
